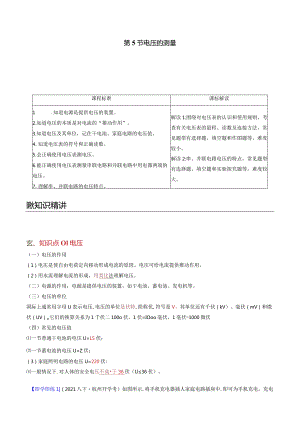

第5节电压的测量课程标准课标解读1 .知道电源是提供电压的装置。2 .知道电压的本质是对电流的“推动作用”。3 .知道电压及其单位，记住干电池、家庭电路的电压值。4 .知道电压表的符号和正确读数。5 .会正确使用电压表测电压。6 .能正确使用电压表测量串联电路和并联电路中用电器两端的电压。7 .理解串、并联电路的电压特点。解读1:围绕对电压表的认识和使用规则，考查有关电压表的量程、读数及连接方法，常见题型有选择题、填空题和作图题等，难度较小。解读2:串、并联电路电压的特点，常见题型有选择题、填空题和实验探究题等，难度较大。瞅知识精讲玄、知识点Ol电压（一）电压的作用（1）电压是使自由电荷定向移动形成电流的原因。电压可给电流提供推动作用。（2）用水流理解电流的形成，用类比法理解电压。（二）电源的作用：电源是提供电压的装置，如干电池、蓄电池、发电机等。（三）电压的单位国际上通常用字母U表示电压,电压的单位是伏特,简称伏,符号是V。其单位还有千伏（kV）、毫伏（mV）和微伏（UV）o它们的换算关系为1千伏二100o伏，1伏=IOoo毫伏，1亳伏=1000微伏（四）常见的电压值一节普通干电池的电压U=L5伏；一节蓄电池的电压U=Z伏；（3）家庭照明电路的电压U=220伏:一般情况下.对人体的安全电压不高于36伏（U36伏）。【即学即练1（2021八下杭州开学考）如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。充电器为手机充电时的输出电压约为（）A.1.5VB.5VC.110VD.220V【答案】B【解析】手机充电器为手机充电时的输出电压为5V,故B正确，而A、C、D错误。【即学即练2】现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是（）A.产生闪电的电压是IO4ICTVB.家庭电路的电压是220VC.手机电池电压是3.7VD.对人体安全的电压是36V【答案】D【解析】产生闪电的电压是1（）41（）9V,家庭电路的电压是220V,手机电池电压是3.7V,故A、B、C正确不合题意；对人体安全的电压不高于36V,故D错误符合题意。言、知识点02电压的测量（一）认识电压表作用:测量电路两端电压的大小。（2）符号:0量程:常用的电压表有三个接线柱（“3”和“15”），两个量程（03伏和015伏）。读数方法：确认所用电压表的量程。确认刻度盘上每个大格和每个小格表示的电压值。如图使用的量程为Q2&伏，每一大格表示的电压值为1伏，每一小格表示的电压值为吐伏。由指针所指的大格和小格的位置，读出电压表的示数。（二）电压表的使用规则（1）首先要调零，明确电压表的量程和最小刻度。正确选择电压表的量程，被测电压不要超过所选量程。(3)电压表要并联在被测电路两端。(4)把电压表的“+”接线柱接在与电源正极相连的那端，”/接线柱接在与电源负极相连的那端。(5)电压表可直接连到电源的正、负极上测量电源电压(电压表电阻极大，此处相当于开路)。(三)电压表与电流表的比较电压表电流表XX测量电路两端的电压测量电路中的电流XX连接方法并联在被测电路的两端串联在被测电路中与电源相接能够直接并联在电源两极上绝对不允许不经过用电器直接连到电源两极上XXX使用前要调节指针指在零刻会都要待指针稳定后再读数；4屯处，弄清量程、最小刻度值；使用时都要选择合适的量程，能估计出电流值或电压值时可用试触法判断是否超过量程【即学即练3】如图所示的电路中两灯规格不同，能测出灯Ll两端电压的电路是()【答案】A【解析】电压表要测哪个用电器的电压，它就要与这个用电器并联，据此分析判断。图A中Ll与L2串联，电压表与L并联，测的是L两端电压，故A正确；图B中电压表与电源并联，测的是电源电压，故B错误；图C中电压表与L2并联，测的是L2两端电压，故C错误；图D中电压表正负接线柱接反了。故D错误。【即学即练4如图所示，a、b、C表示电流表或电压表。当Si、S2都闭合时，若要使电路能正常工作，则F列说法正确的是()A.a、b、C都是电流表B.a、b、C都是电压表C.a、b是电压表，而C是电流表D.b、C是电流表，而a是电压表【答案】D【解析】电压表的内阻很大，可以看作断路；而电流表的内阻很小，可以看作导线，据此分析判断。(1)根据图片可知，电流从正极出发，依次经过R2、电表C和b,然后经过开关S2,回到负极，因此b和C都是电流的必经之路，I大I此应该为电流表。(2)电流从正极出发，依次经过Ri、Shb,开关S2,流回负极，那么b为电流的必经之路，肯定为电流表;(3)如果a为电流表，那么电流从正极出发，经过a、b、开关S2会构成短路，所以a处必须为断路，即为电压表。故D正确，而A、B、C错误。军'知识点03串、并联电路的电压特点(一)串联电路电压的关系串联电路两端的总电压等于各串联导体两端的电压之和。表达式:U=Ul+U2+.+Un°(二)并联电路电压的关系并联电路中，各支路两端电压都相等。表达式:U=UI=U2=.=Un(三)实验过程中注意的事项(1)连接实物电路时，一定要对照电路图，可从电源的正极出发，依次经过开关小灯泡，最后回到电源的负极；电压表最后并联到所测电路的两端。(先串后并)(2)连接实物电路过程中，开关一定要处于断开状态，原因是防止电路连接错误，造成电路短路而烧坏电源或用电器。每次连接完电路，一定要检查无误后，再闭合开关。(3)实验中，每次读数后，应及时断开开关。(4)实验中的2个小灯泡应选取规格不同的，否则会得出串联电路中Ui=Lh这一错误结论。(5)对于需要分析实验数据而得出结论的实验，可以先将需要测量的物理量罗列出来，然后设计一个表格，把实验中测出的数据填人表格，并试着将它们分别相加相减相乘或相除等以找出这些数据之间的关系。(6)为了验证探究结论的普遍性，可进行多次实验，其目的是选取多组数据，从而分析归纳，得出一个普遍的规律。如本实验中还可多次改变电源电压或换用规格不同的小灯泡。【即学即练5】(2021八下长兴开学考)某探究小组按照正确的操作要求进行了“探究并联电路电压规律”实验，电路图及实验数据记录表格如下，你认为以下观点最合理的是()Li两端电压UiZVLz两端电压U?/V电源两端电压U/V2.52.42.5A.小红看到课本上写着“并联电路各支路两端电压相等”，认为实验数据一定是错误的，建议重新做一次B.小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端电压不相等C.小刚认为灯两端电压不同是因为两盏灯规格不同造成的D.小明认为灯两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验【答案】D【解析】所有的测量都会存在误差，通常采用多次测量获取多组数据的方法，寻找实验内在的规律和联系,从而排除其它因素会实验数据的影响，据此分析判断。【解答】小明只进行了一组实验，可以换用不同规格的灯泡多做几次实验，这样就可以排除测量误差对实验结论的影响，从而找到正确的内在联系，故D正确，而A、B、C错误。【即学即练6】下面是某同学对串联电路电压规律的探究过程，回答下列问题。猜想与假设：串联电路总电压等于各用电器两端电压之和。进行实验：按图示电路图连接电路；闭合开关，用电压表测出Ll两端的电压；在测L2两的电压时，某同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；测出B,C间的电压。(1)在连接导线时，开关必须O(2)他用上面的方法能否测出L2两端的电压？。为什么？。(3)改进方法后，记录实验数据如右表。他分析数据后得出结论：申联电路总电压不等于各用电器两端的电压之和。他收集到的证据是否支持他的猜想？o这个实验在设计方案上还存在的不足之处是(写出一条)。Uab/伏UBc/伏UAC/伏2.41.43.75【答案】(1)断开(2)不能；电压表的正负接线柱接反了(3)支持：他只做了一次实验，而没有进行多次测量,只凭一组实验数据得出结论具有偶然性,不能得出正确规律【解析】(1)在连接电路时，为了防止电路时通时断，烧坏灯泡或电表，所以开关必须断开；(2)电压表原来连接在A、B两点之间测Ll的电压，那么接A的肯定为“”接线柱，接B的肯定是“+”接线柱。如果B点不动，而将A端直接挪到C点，那么电压表的“J接线柱就与电源的正极相连，指针反向偏转，可能会烧坏电压表。(3)在实际测量过程中，测量出的数据肯定会存在些许的误差，2.4+L4=3.8V%3.75V,因此可以说明串联电路的电压特点。但是由于实验次数太少，收集到的数据太少，因此得到的结论会具有偶然性，有时甚至不能找到正确的规律。【解答】(1)在连接导线时，开关必须断开。(2)他用上面的方法不能测出L2两端的电压，因为电压表的正负接线柱接反了；(3)它收集到的证据支持它的猜想，设计方案上的不足之处为：他只做了一次实验，而没有进行多次测量,只凭一组实验数据得出结论具有偶然性，不能得出正确规律。Q能力拓展JE产王电击网原因。电比用手弓U衣H单位是伏特，简称伏，符号为V901千伏=Ioo瞅（V）测量电压的仪表心L各种电池：干电池、水果电池、电池组单位电压一节普勒干电池、纽扣电池电£5XZ电压的测量回意大利著名物理学家伏打 于1800年制成了世界上第 一个电池一（XH¾i串并联电压 特点-Pf¾ 、军电猿电压!伏（V） =IOOO毫伏（mV）Istt （mV） =1000微伏（W）一般情况下.W人体的安全电££找国京LX明电用电& 工厂动力用电电后O-电压表使用规范;1 .正确选择电压去的量程2.测量某一部分电路的电压时, 必须把电压表与这部分电路并联3 .把电压表的"+”接战柱接在与 电源正板相连的那端，接送柱 接在与电源负极相连的另端昆联电路各用电器的电压之和等于总电压 （电源电压）l-8并联电路管用电器的电压相等为电源电压考法01判断电压表测量哪部分电路两端的电压易出错电压表要并联在电路中，要测量某部分电路两端的电压，必须把电压表和这部分电路并联起来。我们可以采用通俗的方法理解:我们可以把电压表接线柱上的两根线想象为“两只手”，两只手“抱”住哪个用电器，测的就是哪部分电路两端的电压。不过，要注意“+”/接线柱的接法要正确，必须使电流从“+”接线柱流人，从接线柱流出.【典例1】（2021八下镇海期末）如图所示为某电路实物图，以下判断正确的是（）A.灯Ll与灯L2并联, BJTLi与灯L2并联, C.灯Ll与灯L2串联, D.灯Ll与灯L2串联,电压表测灯Ll两端的电压电压表测灯L2两端的电压电压表测灯Ll两端的电压电压表测灯Lz两端的电压【答案】C【解析】如果只有一条通路，那么用电器串联；如果有两条或多条通路，那么用电器并联;电压表与谁并联，它就测量谁的电压，据此分析判断。【解答】如下图所示，电路只有一条通路，则灯泡Ll与L2串联;电压表与灯泡Ll并联，测Ll两端的电压;故C正确，而A、B、D错误。题组A-屋础过关练1.关于电流表和电压表的使用，下列说法错误的是（）A.使用前都应检查指针是否指零B.若有两个量程，一般都先用大量程“试触”C两表都不能将两接线柱直接接到电源的两极上D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出【答案】C【解析】A.使用前都应检查指针是否指零，故A正确不合题意;B.若有两个量程，一般都先用大量程“试触”，故B正确不合题意;C.电压表可以将两接线柱直接接到电源的两极上，故C错误符合题意;D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出，故D正确不合题意。2.（2021八下海曙月考）如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）-T2 11 !L2 12 一乙r-1瓜J新A.甲电路中，U=Ui=U2B.甲电路中,U>U=U2C乙电路中，I=I+I2【答案】C【解析】甲图中两个灯泡串联，根据“串联电路总电压等于各处电压之和”得到：U=UI+U2,故A、B错误;乙图中两个灯泡并联，根据“并联电路中，干路电流等于支路电流之和”得到：I=h+b,故C正确，而D错误。3 .通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3V的电源两【解析】当甲和乙并联在电压为3V的电源两端时，根据并联电路各支路两端电压相等可知：U=U甲=U乙=3V；那么U甲：U乙二1：1,故B错误;根据图像可知，当电压为3V时，通过甲的电流为0.6A,通过乙的电流为0.3A；那么I甲：I乙=0.6A：0.3A=2:1,故C正确，D错误;此时甲的电阻R/=苦=急=5/1,乙的电阻RN=U=&=IOa那么R甲：R乙=5。：1O=1:2,故A错误。4 .如图所示，电源电压保持不变，开关S从闭合到断开时，电压表应该是（）-A.示数变为0B.有示数，测量的都是电源电压C.有示数，测量的都是灯两端的电压D.示数将变大，但无法测量【答案】B【解析】当开关S闭合时，电压表测灯泡的电压。因为电路里只有一个灯泡，所以它的电压等于电源电压,那么此时电压表的示数等于电源电压。当开关S断开时，电压表与电源并联，测电源电压，因此示数还等于电源电压。所以电压表有示数，且都是等于电源电压。故B正确，而A、C、D错误。5 .图甲所示电路中，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻Rl和R2两端的电压分别为（）A.8V2VB.10V2VC.2V8VD.2VIOV【答案】A【解析】首先根据串联电路的电压特点比较两个电压表的示数大小，然后读出乙图中两个电压表的示数,并与两个电压表对应起来，最后根据U总=U+U2计算对应的电压即可。【解答】根据甲图可知，电阻Rl与Rz串联，电压表Vl测总电压，V2测Rz的电压。根据串联电路的总电压等于各处电压之和可知，电压表V,>V2;根据乙图可知，当电压表的量程为03V时，分度值为0.1V,示数为2V；当电压表的量程为015V时，分度值为0.5V,示数为IoV；因此电压表Vl示数为2V,Vl的示数为I0V；则电阻R2的电压为2V；那么Ri的电压为：U=U-U2=10V-2V=8Vo故A正确，而B、C、D错误。6 .在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是（）。A.电流表的示数减小，电压表的示数不变B.电流表的示数增大，电压表的示数增大C.电流表的示数减小，电压表的示数减小D.电流表的示数不变，电压表的示数不变【答案】D【解析】首先根据开关的闭合或断开分析串并联关系，然后确定电表所测的物理量，最后根据欧姆定律结合串并联电路的电压、电流和电阻规律分析判断即可。根据电路图可知，当开关S断开时，只有电阻R2工作，此时电流表测通过R2的电流，电压表测电源电压;当开关S闭合后，电阻Rl与Rz并联，电流表仍然只测通过R2的电流，因此电流表的示数保持不变。此时电压表仍然测电源电压，因此电压表的示数保持不变。故D正确，而A、B、C错误。7 .（2020八上吉田期末）在如图所示的电路中，开关S闭合时，电压表V和VI的示数如图甲、乙所示。则下列说法正确的是（）A.电源电压为14伏B.电源电压为7伏C.电阻R上电压为3.6伏D.电阻R上电压为2.4伏【答案】C【解析】首先根据串联电路的电压规律比较两个电压表的示数大小，然后分别读出对应的示数，最后再分别计算灯泡和电阻两端的电压大小。根据图片可知，灯泡L与电阻R串联，电压表V测总电压，VI测灯泡L的电压。根据U/=UL+U可知，电压表V的示数大于Vl的示数。甲：量程为0-3V时，分度值为0.1V,示数为1.2V；量程为015V时，分度值为0.5V,示数为6V；乙：量程为0-3V时，分度值为0.1V,示数为2.4V；量程为015V时，分度值为0.5V,示数为12V：因为甲大于乙，所以甲的示数为6V,乙的示数为2.4V：即总电压为6V,灯泡L的电压为2.4V；那么电阻R的电压为：U=UmUL=6V-2.4V=3.6V°8 .某同学在做电学实验时，不慎将电压表和电流表的位置对换，若开关闭合其后果是（）A.两表都会被烧坏B.两表都不会被烧坏C电压表不会被烧坏，且示数正常D.电压表不会被烧坏，电流表可能被烧坏【答案】D【解析】如果将电流表和电压表互换位置，那么电流表直接连接在电源两极上，此时会将灯泡和电压表断路，因此电压表没有示数，灯泡不发光，但是二者不会被烧毁；但是通过电流表的电流很大，很可能被烧毁，故D正确，而A、B、C错误。9 .如图甲所示电路，电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中，RhR2的I-U关系图像如图乙所示。则下列判断正确的是（）/A0.80.6 0.4 0.204812162。力v乙A图线A是电阻Rl的I-U关系图像B.电源电压为14VCR的阻值是20D.滑动变阻器R2的最大阻值为30Q【答案】C【解析】(1)根据甲图确定电路串并联关系以及电表所测的电压值，然后根据欧姆定律判断两个电压表的示数变化，最后与乙图进行比照即可；(2)串联电路中的总电压等于各处电压之和。根据乙图确定同一电流下两个电压表的示数，然后根据U总=U+U2计算电源电压：=3(3)从图乙中找到Rl的电压和对应的电流，然后根据1”计算即可；(4)当滑动变阻器的阻值最大时，通过电路的电流最小，根据乙图确定电路的最小电流和此时变阻器两端的丸=%电压，然后根据石计算即可。【解答】根据甲图可知，电阻Rl与变阻器Rz串联，电压表Vl测Rl的电压，而V?测Rz的电压。当滑动变阻器的滑片P从右端滑到左端的过程中，变阻器Rz的阻值减小，根据“串联电路电压与电阻成正比”可知，此时电压表V2的示数减小，那么图像A是电阻R2的I-U图像，而图像B是电阻Rl的I-U图像，故A错误；根据乙图可知，当电流为0.2A时，电压表V2的示数为14V,V1的示数为4V,那么电源电压U=Ui+U2=4V+14V=18V,故B错误；当电流为0.2A时，电压表Vl的示数为4V,那么电阻h°二,故C正确；大阻值为:故D错误。根据乙图可知，电路的最小电流为0.2A,此时变阻器的阻值最大，它两端的电压为I4V,那么变阻器的最题组B能力提升练1 .(2018九下金华月考)如图所示的电路，闭合开关S,当滑片P向左移动时，不考虑灯丝电阻受温度影响。下列说法正确的是()A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.小灯泡亮度不变【答案】D【解析】由图可知：该电路是串联电路，电流处处相等；且电压表接在了滑片上，电压表测的是滑动变阻器中一部分阻值的电压，所以该滑动变阻器成为了定值电阻，移动滑片不会引起电路中的元件发生变化；【解答】ABD、滑动变阻器成为了定值电阻，因此移动滑片不会导致电路元件发生任何改变；故AB错误;C、滑片向左移动时，电压表两端的电阻增大，所以电压也会变大；故C错误；2 .（2018嘉兴模拟）小明在测电阻时，连接的电路如图。若电源电压不变，Rl为待测电阻，开关S闭合后，滑片向左移动时（）A.电流表示数变小，两电表示数之比不变B.电压表示数变大，两电表示数之比不变C.电流表示数变大，两电表示数之比变小D.电压表示数变小，两电表示数之比变小【答案】B【解析】根据电路图可知，待测电阻Rl与滑动变阻器Rz串联，电压表测Rl两端的电压，电流表测电路中的总电流，当滑片向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，然后根据欧姆定律U1=r,判断电路中电流和Ri两端的电压变化。【解答】A、rtll=!j知，当电路中的总电阻变小，电路中的电流变大，即电流表示数变大；故A错误；RB、由U=IR可知，电路中的电流变大，Rl的阻值不变，Rl两端的电压变大，即电压表示数变大，而两电表示数之比为R尸孑即两电表示数之比不变；故B止确；C、根据A、B选项可知，电路中的电流变大，两电表示数之比为Ri1?，即两电表示数之比不变；故C错I误；D、根据A、B选项可知，电压表示数变大，两电表示数之比为Rl4即两电表示数之比不变；故D错误;3 .（2021八下余姚竞赛）如图甲所示是电阻A和B的I-U图像，乙、丙是它们的部分电路连接示意图，下列说法错误的是（）A.当电阻B两端的电压为2.5伏时，它的阻值和A的阻值相等B.图乙中，当电压U为3伏时，B的电阻为5欧C图丙中，当电压U为2伏时，干路总电流为0.6安D.图丙中，在电压U从0增大到2.5伏的过程中，通过A、B两电阻的电流之差先变大后变小【答案】B【解析】A.根据甲图可知，当A和B的电压都为2.5V时，通过二者的电流都是0.5A,根据R=彳可知，它们的阻值相等，故A正确不合题意；B.根据乙图可知，两个电阻串联，那么它们的电压之和等于3V。根据甲图可知，当电流为0.2A时，A的电压为IV,B的电压为2V,二者电压之和恰好等于3V。那么此时B的电阻为：Ag=9=故B错误符合题意;C.图丙中，两个电阻并联，当电压都为2V时，根据甲图可知，通过A的电流为0.4A,通过B的电流为0.2A,则干路电流为：I总=Ia+Ib=0.4A+0.2A=0.6A,故C正确不合题意；D.根据甲图可知，当电压从O增大到2.5V的过程中，通过A和B的电流之差先变大后变小，故D正确不合题意。4.（2020八上余杭月考）小明按如图甲所示的电路进行实验，当开关闭合后，两只规格相同的电压表VI和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是（）A.可能是电路出现故障，灯Ll短路B.可能是电路出现故隙，灯L2短路C.可能电路各处完好，Vl和V2所选量程不相同，并且灯Ll两端电压为IOVD.可能电路各处完好，Vl和V2所选量程不相同，并且灯L2两端电压为8V【答案】A【解析】对各个选项中的故障进行分析，哪个现象与题目描述一致，哪个就是正确选项。根据甲图可知，两个灯泡串联，电压表Vl测总电压，V2测灯泡L2的电压。A.如果过Ll短路，那么只有灯泡L2接入电路，此时两个电压表的示数都等于电源电压，故A符合题意；B.如果灯泡L2短路，那么电压表同时被短路，它的示数为零，故B不合题意；如果电路完好，那么电压表Vl的示数肯定大于V2的示数，此时电压选择大量程OT5V,根据图乙可知，此时V的示数为IOV：V2选择小量程03V,示数为2V,那么灯泡Ll的电压为:Ui=U-U2=10V-2V=8V,故C错误；灯泡L2的电压就是电压表V2的示数，也就是2V,故D错误。5 .如图10所示，当Sl闭合、S2断开时，电压表示数为2.5V；当Sl断开、S2闭合时，电压表示数为6V。灯Ll两端的电压为V,灯L2两端的电压为V,电源电压为Vo【解析】电压表与哪个用电器并联，它就测哪个用电器的电压，然后结合串联电路的电压规律进行计算即可。当&闭合、S2断开时，灯泡Ll与L2串联，电压表测L的电压。因为此时电压表的示数为2.5V,所以灯泡Ll两端的电压为2.5V；当Sl断开、S2闭合时，灯泡Ll与L2串联，电压表测电源电压；因为此时电压表的示数为6V,所以电源电压为6V；那么此时灯泡Lz的电压：U2=Ua-U=6V-2.5V=3.5Vo.如图所示，电源电压是6V且不变，开关S闭合后电压表示数为2V,LJ两端电压是V,通过灯1.I和灯L2的电流(选填“灯Ll”“灯L2”或“一样”)大；当开关S断开时，电压表的示数为Vo【解析】首先分析电路的串并联关系，然后确定电压表所测的电压值，最后根据串联电路的电流和电压特点进行计算即可。(1)开关S闭合后，两个灯泡串联，电压表测L2的电压。根据串联电路总电压等于各处电压之和得到，Ll的电压为：Ui=UU2=6V-2V=4V:(2)在串联电路中，各处电流都相等，因此通过Ll和L2的电流样；(3)当开关S断开时，电压表与灯泡Ll串联，此时它测电源电压，则示数为6V。6 .(2021八下海曙月考)在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知,元件甲的电阻是_Q,将元件甲、乙并联后接在电压为2V的电源两端，则流过干路电流是一A。【解析】（1）根据图像确定甲的电压和电流，然后根据R.=占计算它的阻值；（2）根据图像确定电压为2V时通过甲和乙的电流，然后根据并联电路I.e=I.+I乙计算出干路电流。U.V【解答】（1）根据图像可知，甲的电压为3V时电流为0.6A,则甲的电阻R.=二=育=5亿（2）当电压为2V时，通过甲的电流为0.4A,通过乙的电流为0.2A,则通过干路电流为：I总二I甲+1乙=0.4A+0.2A=0.6A<17 .某同学设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R是滑动变阻器,R。是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金属片受到的压力增大时，变阻器的阻值（选填“变大”“变小”或“不变”，下同），压力表示数。【答案】变大；变大【解析】（1）在串联电路中，电压与电阻成正比，即电阻越大，它分得的电压越大；（2）金属片受到压力时向下运动，据此分析变阻器的阻值变化，最后根据串联电路的分压规律判断电压表的示数变化。【解答】根据图片可知，定值电阻R。与变阻器串联，电压表测变阻器的电压。当金属片受到的压力增大时，滑片向下运动，此时变阻器的阻值变大，根据串联电路电压与电阻成正比的规律可知，压力表的示数变大。8 .（2020八上余杭月考）如所示电路中，已知电源的电压为9V,电压表Vl的示数是4V,V2的示数是8V,请你计算灯泡L2两端的电压为多少伏？【答案】根据图片可知，三个灯泡串联，电压表VI测Ll和L2的电压，电压表V2测灯泡L2和L3的电压,那么得到：4V=U1+U2；8V=U2+U3：根据串联电路的总电压等于各处电压之和得到：9V=U+U2+U3；将+-得到：L2两端的电压U2=3V°【解析】首先判断电压表所测的电压值，然后根据串联电路的电压规律分别列出方程式，最后联立求解即可。题组C培优拔尖练1.(2017-瑞安模拟汝图是同学们自己发明的电子握力器的模拟电路。电源电压6V不变，滑动变阻器R的最大值为50Q,b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，握力为零时，滑片处于a端，Ro为定值电阻。力量计由一个电流表(量程为00.6A)改装而成。使用时，先闭合开关S,再用手握住手柄A向下运动压缩弹簧，握力就显示在力量计表盘上。力量计符号一一(I)Ro的作用是，(2)当握力增加时，力量计的示数也随之增大，请结合图分析其原因：，(3)当握力器的握力最大时，力量计示数为最大值(即电流表达到最大值)，求力量计的零刻度线对应原电流表的示数。(4)改装设计：用电压表代替电流表做力量计，乙图已画出部分电路，请在乙图中补充完成电路的设计。要求：当握力为零时，力量计(电压表)的示数为零。乙【答案】(1)保护电路(2)握力增加，则滑动变阻器的阻值减小，电路中的总电阻减小，那么电流表的读数变大，力量计的示数也增大。RO=IO。I=OJA(4) 乙【解析】判断握力大小引起电路电流的大小变化，关键是读懂示意图中弹簧形变引起的电阻变化。由示意图知握力计的原理是：闭合开关S,用手握住手柄，A柄向下运动压缩弹簧，滑片向下运动，滑动变阻器接入电路的电阻减小，电路电流增大，由电流表改装而成的力量计示数增大，灯泡亮度增大。用电压表代替电流表做力量计，当压力为零时，滑片移到变阻器的最上端，滑动变阻器连入电路的电阻应该为零，此时电压表与滑动变阻器R并联，电压表的示数才可能为零。【解答】(I)RO的作用是防止电路电流过大，保护电路；(2)握力增加，则滑动变阻器的阻值减小，电路中的总电阻减小，那么电流表的读数变大，力量计的示数也增大；w(3)当握力器的握力最大时,滑动变阻器电阻为O,R曲=Ro,零亥IJ度线时R-=10+50=60,电流I=6cfl=0.1A;(4)用电压表代替电流表做力量计，当压力为零时，滑片移到变阻器的最上端，滑动变阻器连入电路的电阻应该为零，此时电压表与滑动变阻器R并联，电压表的示数才可能为零，图示为：2.做“串联与并联电路中电流、电压的关系”实验时，实验用的两个灯泡L、L2上分别标有“2.5V”和“3.8V”(1)串联时，小科连接了如图甲所示的电路。闭合开关，两灯均不发光。小科猜想是灯泡LI灯丝断了，就用一根导线的两端在灯泡Ll两接线柱处同时试触。若看到灯泡L2,说明小科猜想正确。(2)并联时，小科连接了如图乙所示的电路。闭合开关前，小科检查发现电路连接有误，但只要改动一根导线即可。请你在要改动的导线上打“义”，并用笔画线代替导线，将图乙中的电路连接正确。(3)改正电路后继续实验，小科记录的实验数据见表：物理量电流电压串联电路Ia=O.16AIb=0.16AIc=O.16AUu=0.9VUl2=1.6VU总=2.5V并联电路Ili=0.34AIl2=0.20AI,6=0.54AUu=2.5VUl2=2.5VU6=2.5V学习了欧姆定律以后，小科发现：根据串联电路中的数据，可计算得到Rs=5.63,根据并联电路中的数据，可计算得到Ru=735o造成这一差异的根本原因是灯丝电阻的大小随着升高而增大,【答案】(1)发光温度【解析】(1)如果灯泡L的灯丝断了，那么将导线并联在它两端的接线柱时，整个电路接通，此时灯泡L2有电流经过，它应该发光；(2)根据乙图可知，电流从正极出发，依次经过L2左边的接线柱、Ll左边的接线柱，然后通过开关流回负极，此时两个灯泡全部被短路，因此只要调整线头位置，让电流分别经过两个灯泡即可；(3)并联时，灯泡两端的电压大于串联时的电压，而灯丝两端的电压越高，灯丝的温度越高，则灯丝的电阻越大。【解答】(1)小科猜想是灯泡L灯丝断了，就用一根导线的两端在灯泡Ll两接线柱处同时试触。若看到灯泡Lz发光，说明小科猜想正确。(2)方法一：将开关与Ll相连的导线从Ll端断开，改接在Ll右端的接线柱上即可，如下图所示：方法二：将电源正极和灯泡L2相连的导线从L2端断开，改接在L2的右端，如下图所示:(3)造成这一差异的根本原因是灯丝电阻的大小随着温度升高而增大。3 .拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图I电路，并连接了图11电路。(1)图H的实验电路连接中有一处错误，无法完成实验，连接错误的导线是(选填"a”“b”或“c”)。(2)正确连接后，继续实验，根据测得的实验数据，绘制了如图III所示的曲线图。图In中甲、乙两条曲线是根据图I电路测得的实验数据所绘制的曲线，其中与图I电路中电压表对应的曲线是(选填“甲”或“乙”)。已知电源电压恒为6V,根据探究目的分析图III中的曲线，得出的实验结论是(3)拓展探究：同学们根据串联电路的电压特点，重新设计如图N电路(电源电压未知)，利用电压表和定值电阻Ro(已知阻值)测量未知定值电阻RX的阻值。闭合开关S后，接下来的操作是(只需写出操作过程和测量的科学量，不需写出表达式)。【答案】(Db(2)甲；串联电路中总电压等于各分电压之和(3)闭合开关S,断开S2,测得电压表的示数Un闭合开关S2、断开开关S(或同时闭合Si、S2),测得电压表的示数U2【解析】(1)根据图1检查图II中存在的问题：(2)根据图I,分析电流增大时两个电压表的示数变化趋势，然后结合图In确定图线与电压表的对应关系;将图Hl中对应的两个电压表的示数相加，然后与电源电压比较，从而得到结论；(3)在图IV中，定值电阻RO与待测电阻RX串联，通过它们的电流相等。开关Si闭合时，电压表测RX的电压Ux；当开关S2闭合时，电压表测它们的总电压U总，二者之差就是Ru的电压Uo出通过RX电流，最后根据欧姆定律计算RX的阻值即可。【解答】(1)根据图I可知，电压表V2只测量变阻器R2的电压，而图11中电压表V2与导线相连，因此需要将b导线拆下来，改接在变阻器上左下角的接线柱上即可：(2)定值电阻Rl与变阻器R2串联，电压表Vl测Rl的电压，V2测R2的电压。当通过电路的电流增大时，根据U=IR可知，电压表Vl变大；根据Uii=U+U2可知，电压表V?变小，则与图I电路中电压表）对应的曲线是甲；根据图In可知，当电流为0.15A时，两个电压表的示数为：3V和3V：当电流为0.2A时，两个电压表的示数分别为4V和2V,因此两个电压表的示数之和都等于电源电压，那么得到结论：串联电路中总电压等于各分电压之和。（3）闭合开关S后，接下来的操作是：闭合开关Si,断开S2,测得电压表的示数Un闭合开关S2、断开开关S（或同时闭合Si、S2），测得电压表的示数U2。4 .（2020八上余杭月考）小徐和小静探究“并联电路电压的关系”时，小徐先按图甲所示电路图连接图乙所示的实物图（电压表尚未连接）。（1）小静一眼就看出了小徐连接的错误，并指出如果直接闭合开关将出现（选填“断路”或“短路”）现象，小灯泡LrL2都不会亮，还可能造成滑动变阻器被损坏。（2）小静只更改跟L、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。她的做法可能是（写出一种即可）。（3）在电路中串联滑动变阻器的作用是,闭合开关前，滑动变阻器的滑片P应置于端（选填“左”或“右”），该实验的结论是。【答案】（1）短路（2）可将的一端从接线柱C改接到D或将导线的一端从接线柱A改接到B（3）移动滑动变阻器滑片，改变灯泡两端电压；左；并联电路各支路电压相同且等于电源电压【解析】（1）电流从正极到负极的过程中，没有经过用电器，就会发生短路。发生短路时，电流很大，非常容易烧坏电源；（2）调整导线后，只要保证每条通路上都有灯泡，那么电路就能正常工作，据此分析：（3）探究“并联电路电压的关系”时，需要改变灯泡
