JC655-1996石英玻璃制品内应力检验方法.docx

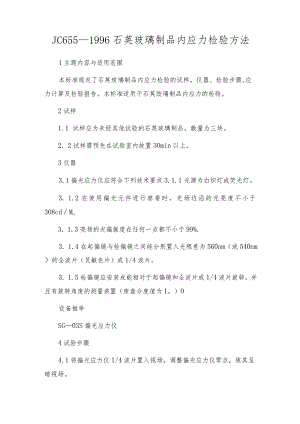

JC6551996石英玻璃制品内应力检验方法1主题内容与适用范围本标准规定了石英玻璃制品内应力检验的试样，仪器、检验步骤,应力计算及检验报告。本标准适用于石英豉璃制品内应力的检验。2试样1.1 试样应为未经其他试验的石英玻璃制品，数量为三块。2. 2试样需预先在试验室内故置30min以上。3仪器3.1偏光应力仪应符合下列技术要求3.1.1光源为白炽灯或荧光灯。3. 1.2在使用偏光元件进行察看时，光场边沿的光亮度不小于308cdMo3. 1.3亮场的光偏振度在任何一点都不小于99%.3. 1.4在起偏镜与检偏镜之间能分别置入光程差为560nm（或540nm）的全波片（灵敏色片）或1/4波片。3. 1.5检偏镜应安装成能相对于起偏镜和全波片或1/4波片旋转，并且有旋转角度的测量装置（度盘分度值为1。）O设备推举SG03S偏光应力仪4试验步骤4.1将偏光应力仪1/4波片置入视场，调整偏光应力仪零点，使其呈暗视场。4. 2试样底部或仿佛底部的检验4.1.1 把试样放入视场，从口部察看底部，此时视场中会显现暗十字，假如试样应力小，则暗十字模糊不清。4.1.2 选定测定点旋转检偏镜，此时暗十字分别成两个沿相反方向移动的条纹，随着暗区的外移,在条纹凹侧会显现蓝灰色，凸侧会显现褐色。'旋转检偏镜直至测定点显现的蓝灰色刚好被褐色取代为止。记录此时应力值（6）.4.1.3 绕轴线转动试样，一旦有蓝灰色显现，则旋转检偏镜,使蓝灰色被褐色取代，连续绕轴旋转试样，直至试样不再显现蓝灰色为止。记录此时应力值，即为最大应力点的应力值。4. 2.4测量并记录最大应力点的通光厚度。4. 3.试样侧壁或仿佛侧壁的内应力检验4.3 .1将偏光应力仪的1/4波片置入视场。调整偏光应力仪零点，使其呈暗视场。4.4 .2把试样放入视场中，使试样的轴线与偏振平面虚45。，这时侧壁上显现亮暗不同的区域，绕轴线旋转试样，找最大应力区。选取最亮处为最大应力点。4. 3.3旋转检偏镜，直至试样侧壁上被测点的蓝灰或灰白于涉色刚好变成褐色为止。4. 3.4记录测得最大应力点的检偏镜旋转角度及该处的壁厚（为两璧厚之和）。5结果计算4.1 应力大小以双折射光程差表示,按下式计算：4.2 结果评定以测得每个试样底部和侧壁的最大光程差，表示该试样的应力大小。6检验报告6.1 采纳的标准名称及标准号。6.2 试样名称，规格、数量及来源,试样编号。6.3 每个试样的应力数用双折射光程表示,nmcm,并注明检验部位。6.4 检验结果。6.5检验地点、日期、检测仪器及检验人员签名。
