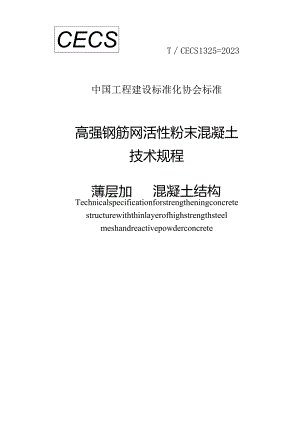

CECSTCECS1325=2023中国工程建设标准化协会标准高强钢筋网活性粉末混凝土技术规程薄层加混凝土结构Technicalspecificationforstrengtheningconcretestructurewiththinlayerofhighstrengthsteelmeshandreactivepowderconcrete中国工程建设标准化协会标准高强钢筋网活性粉末混凝土薄层加固混凝土结构技术规程TechnicalspecificationforstrengtheningconcretestructurewiththinlayerofhighstrengthsteelmeshandreactivepowderconcreteT/CECS13252023主编单位：湖南大学设计研究院有限公司湖南宏力土木工程检测有限公司批准单位：中国工程建设标准化协会施行日期：2023年9月1日2023北京-XX-刖百高强钢筋网活性粉末混凝土薄层加固混凝土结构技术规程（以下简称规程）是根据中国工程建设标准化协会关于印发2019年第二批协会标准制订、修订计划的通知（建标协字（2019）22号）的要求进行编制。编制组经深入调查研究，认真总结实践经验，参考国内外先进标准，并在广泛征求意见的基础上，制定本规程。本规程共分8章，主要内容包括：总则、术语和符号、基本规定、材料、计算、构造、施工、检验和验收。本规程的某些内容可能直接或间接涉及专利，本规程的发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会建筑物鉴定与加固专业委员会归口管理，由湖南大学设计研究院有限公司负责具体技术内容的解释。执行过程中，如有意见或建议，请反馈给湖南大学设计研究院有限公司（地址：湖南省长沙市岳麓区西湖街道石佳冲109,邮编：410082,邮箱：plt63）o主编单位：湖南大学设计研究院有限公司湖南宏力土木工程检测有限公司参编单位：湖南大学同济大学中南大学华南理工大学汕头大学湖南省建筑设计院集团股份有限公司四川省建筑科学研究院有限公司长沙市规划设计院有限责任公司广东省建筑设计研究院有限公司中机国际工程设计研究院有限责任公司湖南湖大土木建筑工程检测有限公司湖南博联检测集团有限责任公司华容县建设工程质量安全管理办公室长沙市天心区住房与城乡建设局中建二局第一建筑工程有限公司湖南大兴加固改造工程有限公司江苏鼎达建筑新技术有限公司湖南固特邦土木技术发展有限公司湖南省文物保护利用中心主要起草人:卜良桃郭健侯王奇黄频卜志宏夏心红黎红兵蒋德松何益斌曾令宏姚江吴善能曾裕林周靖周圭周朝阳冷巧娟邓鹏常柱刚陈蛟龙谭玮彭勃王月红严大明刘方亮李力赵嘉祺黄海鲸关杰朱亚鹏周云鹏胡尚瑜刘尚凯连江陈潇冰主要审查人：施楚贤吴体毕琼唐曹明江世永雷宏刚余江滔1 总、贝IJ(1)2 术语和符号(2)2.1 术语(2)2.2 符号(2)3 基本规定(8)4 材料(10)4.1 活性粉末混凝土(10)4.2 钢筋和焊条(11)4.3 结构胶黏剂(12)5 计算(14)5.1 一般规定(14)5.2 正截面受弯承载力计算(16)5.3 斜截面受剪承载力计算(20)5.4 正截面受压承载力计算(22)5.5 加固界面剪切承载力计算(28)5.6 裂缝宽度验算(29)5.7 受弯构件挠度计算(31)6 构造(33)6.1 一般规定(33)6.2 梁、柱和节点(34)6.3 板和剪力墙(37)7 施工(39)7.1 一般规定(39)7.2 界面处理(40)7.3 植入销钉(40)7.4 安装钢筋(40)7.5 浇筑、抹压和喷射活性粉末混凝土(41)7.6 养护(42)8 检验和验收(43)8.1 一般规定(43)8.2 原材料检验(44)8.3 界面分项工程(45)8.4 钢筋分项工程(46)8.5 活性粉末混凝土分项工程(48)用词说明(51)引用标准名录(52)附：条文说明(53)Contents1 Generalprovisions(1)2 Termsandsymbols(2)2.1 Terms(2)2.2 Symbols(2)3 Basicrequirements(8)4 Materials(10)4.1 Reactivepowderconcrete(10)4.2 Steelandelectrode(11)4.3 Structuraladhesives(12)5 Computation(14)5.1 Generalrequirements(14)5.2 Flexuralcapacityofnormalsection(16)5.3 Shearcapacityofobliquesection(20)5.4 Compressivecapacityofnormalsection(22)5.5 Shearcapacityofreinforcementinterface(28)5.6 Crackwidthcalculation(29)5.7 Deflectioncalculationofbendingmember(31)6 Structure(33)6.1 Generalrequirements(33)6.2 Beams,columnsandjoints(34)6.3 Platesandshearwalls(37)7 Construction(39)7.1 Generalrequirements(39)7.2 Interfacetreatment(40)7.3 Plantingshearpins(40)7.4 Settingsteelbars(40)7.5 Casting,pressingandsprayingreactivepowderconcrete(41)7.6 Curing(42)8 Inspectionandacceptance(43)8.1 Generalrequirements(43)8.2 Rawmaterialinspection(44)8.3 Subdivisionalworkofinterfaceprocessing(45)8.4 Subdivisionalworkofsteel(46)8.5 Subdivisionalworkofreactivepowderconcrete(48)Explanationofwording(51)1.istofquotedstandards(52)Addition:Explanationofprovisions(53)i.o.为规范高强钢筋网活性粉末混凝土薄层加固混凝土结构的技术要求，保证工程质量，做到安全适用、技术先进、经济合理，制定本规程。1.0.2本规程适用于民用建筑、工业建筑、构筑物和桥梁工程中采用高强钢筋网活性粉末混凝土薄层加固法加固混凝土结构工程的设计、施工、检验和验收。1.0.3采用高强钢筋网活性粉末混凝土薄层加固混凝土结构的设计、施工、检验和验收，除应符合本规程规定外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。2术语和符号2.1术语2.1.1活性粉末混凝土reactivepowderconcrete以水泥、矿物掺合料等活性粉末材料、细骨料、外加剂、高强度微细钢纤维和水等原料生产的超高强增韧混凝土。2.1.2薄层加固法thinlayerstrengtheningmethod先紧贴被加固的原构件表面配置高强钢筋网，再浇筑、抹压或喷射活性粉末混凝土面层的加固方法。2.1.3高强钢筋网highstrengthsteelmesh采用HRB400或HRB500热轧带肋钢筋在原构件表面绑扎或焊接而成的网片或环箍。2.1.4原构件existingstructuralmember需要实施加固的目标构件。2.1.5销钉dowel通过钻孔并采用结构胶粘剂植入原构件混凝土，以增强加固薄层与原构件之间抵抗剪切变形、滑移或剥离能力的直钩或弯钩形带肋短钢筋。2.1.6初始荷载Originalload实施加固前原构件上承受的荷载。2.1.7二次受力secondaryloading计入原构件初始荷载在加固层中产生应变滞后效应的加固后受力阶段。2.2符号2.2.1材料性能：Eo原构件混凝土弹性模量；Ems梁底加固层中受拉钢筋弹性模量；Emsh梁侧面加固层中受拉钢筋弹性模量；E、原构件梁底受拉钢筋弹性模量；f0销钉的抗弯强度设计值；f.原构件混凝土轴心抗压强度设计值；f一计入约束效应的混凝土抗压强度设计值；fek活性粉末混凝土轴心抗压强度标准值；fmy梁底加固层中受拉钢筋抗拉强度设计值；fmyh梁侧面加固层中受拉钢筋抗拉强度设计值；fmy柱加固层中纵向受拉钢筋的抗拉强度设计值;fmy柱加固层中纵向受压钢筋的抗压强度设计值;fe活性粉末混凝土轴心抗压强度设计值；fn活性粉末混凝土轴心抗拉强度设计值；fk活性粉末混凝土轴心抗拉强度标准值；fy原构件受拉钢筋抗拉强度设计值；f原构件受压钢筋抗压强度设计值；fwi梁加固层中箍筋的抗拉强度设计值；fw2柱加固层中横向箍筋的抗拉强度设计值。2. 2.2几何参数：A原构件横截面面积；Abx加固层与原构件混凝土单侧接触面积；Ao混凝土净截面面积；Ao混凝土有效约束面积；Ams梁底加固层中受拉钢筋截面面积；Amh梁侧面加固层中受拉钢筋截面面积；Amz柱加固层中纵向受拉钢筋的截面面积；Ag柱加固层中纵向受压钢筋的截面面积；A、原构件中受拉钢筋截面面积；A原构件中受压钢筋截面面积；Aw1梁加固层中的箍筋截面面积；Asv2柱加固层中横向箍筋的单肢截面面积；Ao加固后截面的换算钢筋面积；A有效受拉混凝土截面面积；a.受拉区钢筋合力作用点到截面受拉边缘距离；a,-受压钢筋合力点至截面近边的距离；B加固后矩形和T形截面受弯构件的刚度；Bo荷载效应的标准组合作用下加固后构件的短期刚度；b一原构件截面宽度；b1加固后构件截面宽度；c加固层中纵向受拉钢筋外边缘至受拉区边缘的距离；D原柱横截面直径；d受拉区纵向钢筋的等效直径；d;受拉区第i种纵向钢筋的公称直径；e轴力作用点至原构件纵向受拉钢筋合力作用点间的距离；ea一附加偏心距；e;初始偏心距；e0轴力对截面重心的偏心距；h原构件截面高度；hmo加固后构件截面有效高度；ho原构件截面有效高度；1.,加固层中销钉的外露长度；R,矩形或正方形截面柱加固成圆柱后的半径；r混凝土倒角半径；sy1梁加固层中的箍筋间距；S2柱加固层中横向箍筋的间距；t加固层厚度；Wx单根销钉净截面抗弯模量；X受压区高度；原构件截面的相对受压区高度；,原构件截面的相对界限受压区高度；6加固后相对界限受压区高度；wmx受拉区最大裂缝宽度。2.2.3作用和作用效应：F,单根销钉抗弯承载力；Fb2植有剪切销钉的加固界面单侧剪切承载力设计值；M加固后构件的弯矩设计值；M4按荷载效应的标准组合计算的加固后构件的弯矩值;M0按荷载效应的准永久组合计算的加固后构件的弯矩;M0原构件受弯承载力设计值；M0k加固前由初始荷载标准值产生的弯矩；N加固后受压构件正截面承载力设计值；N4按荷载效应的标准组合计算的加固后构件的轴向力；Nok加固前由初始荷载标准值产生的轴向力；N1k加固前受压构件轴向承载力标准值；N1原柱未受约束作用时能承担的轴向压力设计值；N2加固层承担的轴向压力设计值；N3原柱混凝土因受加固层约束作用承担轴向压力设计值的提高值；No偏心受压构件增加的受压承载力；R构件承载力设计值；S构件内力组合设计值；1. 加固后构件的剪力设计值；Vo原构件的抗剪承载力设计值；Vok加固前由初始荷载标准值产生的剪力；V高强钢筋网活性粉末混凝土薄层新增的抗剪承载力;eu混凝土极限压应变；ems-梁底加固层中受拉钢筋的拉应变；Emh梁侧面加固层中受拉钢筋的拉应变；Em梁底加固层中受拉钢筋的滞后应变；O加固前在初始弯矩作用下原构件梁底受拉钢筋的应变值；ms加固层中纵向受拉钢筋或受压较小边纵向钢筋的应力；0,加固层中横向钢筋网的径向有效约束应力；。、原构件中纵向受拉钢筋或受压较小边钢筋的应力；x按荷载效应的标准组合计算的加固层中纵向受拉钢筋的应力。2. 2.4计算系数及其他：k受弯构件加固后的斜截面验算系数；ko一一径向有效约束率；k1界面混凝土强度影响系数；k2界面销钉分布影响系数；11单侧界面销钉根数；n；受拉区第i种纵向钢筋的根数；构件受力特征系数；a,加固层中活性粉末混凝土抗剪承载力的影响系数；a、加固层中钢筋抗剪承载力的影响系数；Q1等效矩形应力图块在截面高度方向的转化系数；初始应力比；e混凝土强度系数；1等效矩形应力图块在截面垂直方向的转化系数；-二次受力影响系数；Yge承载力抗震调整系数；i截面塑性发展系数；y/受拉翼缘截面面积与腹板有效截面面积的比值；Yo构件的重要性系数；0计入荷载长期作用对挠度增大的影响系数；计算截面的剪跨比；'加固梁截面刚度折减系数；U加固层材料强度利用系数；V；受拉区第i种纵向钢筋的相对黏结特性系数；剪跨比影响系数；P：加固层中横向钢筋网的体积配筋率；P按加固后有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率；裂缝间纵向受拉钢筋应变不均匀系；0原柱混凝土强度影响系数；活性粉末混凝土横向约束影响系数。3基本规定3. 0.1采用高强钢筋网活性粉末混凝土薄层加固混凝土结构前，应按现行国家标准建筑结构检测技术标准GB/T50344和混凝土结构现场检测技术标准GB/T50784的有关规定进行结构检测，并按现行国家标准既有建筑鉴定与加固通用规范GB55021的有关规定进行结构鉴定；当需要进行抗震加固时，尚应按现行国家标准建筑抗震鉴定标准GB50023的有关规定进行抗震鉴定。4. 0.2采用高强钢筋网活性粉末混凝土薄层加固前进行检测鉴定时，应收集下列工程信息：1结构或构件的类型、部位、名称、建造历史；2加固目的；3加固范围；4现状检测调查资料；5原施工图纸等技术资料。3. 0.3加固范围应根据结构构件现状和加固目的确定，加固设计时应对相邻结构构件的内力和变形进行复核。4. 0.4加固后结构的安全等级，应根据结构构件的重要性、使用要求和破坏后果的严重性来确定。3.0.5对重要工程和加固过程中可能出现超载、倾斜、失稳、过大变形的结构构件，加固前应采取安全措施。对已产生破坏或发生承载力损伤的结构构件，应进行卸荷和支撑。3.0.6对抗震设防区的结构构件进行加固时，除应满足承载力要求外，尚应进行抗震能力复核。抗震加固应符合国家现行标准的有关规定，且加固后结构中不应存在因局部加强或刚度突变而形成新的薄弱部位。3. 0.7采用高强钢筋网活性粉末混凝土薄层对混凝土结构进行加固后，构件的承载力提高幅度应符合下列规定：1对于轴心受压或端部弯矩M与轴向压力N之比小于偏心方向截面尺寸1/6的偏心受压构件，加固时承载力提高幅度不应超过150%;2对于端部弯矩M与轴向压力N之比大于或等于偏心方向截面尺寸1/6的偏心受压构件，加固时承载力提高幅度不应超过100%;3受弯构件加固时正截面承载力提高幅度不应超过100%;4受弯构件加固时斜截面承载力提高幅度不应超过120%。3.0.8采用高强钢筋网活性粉末混凝土薄层加固后的后续工作年限不应低于原结构设计的后续工作年限。加固后已达到后续工作年限仍需要继续使用时，应重新进行检测鉴定。3.0.9采用高强钢筋网活性粉末混凝土薄层加固后的混凝土结构，应定期检查服役期间的工作状态，第一次检查的时间间隔不宜超过10年，后续每次检查的时间间隔不宜超过5年。4.1.1 活性粉末混凝土4.1.2 1.l活性粉末混凝土应采用成品预混料，活性粉末混凝土的原材料性能、配合比设计、制备与运输应符合现行国家标准活性粉末混凝土GB/T31387的有关规定。4.1.3 2活性粉末混凝土的力学性能等级应符合表4.L2的规定。活性粉末混凝土力学性能等级的试验方法应符合现行国家标准活性粉末混凝土GB/T31387的有关规定，抗压强度试验应采用100mm×100mm×1OOmm的立方体试件，抗折强度试验应采100mm×100mm×400mm的长方体试件，弹性模量试验应采用IoOmmXlOommX30Omm的长方体试件。表4.1.2活性粉末混凝土力学性能等级等级抗压强度(MPa)抗折强度(MPa)弹性模量(GPa)RPClOO>100212240RPCl202120214240RPC1402140218240RPCl602160222>40RPC1802180224404.1.4 活性粉末混凝土轴心抗压强度标准值fck和轴心抗压强度设计值f应按表4.L3取值。«4.1.3活性粉末混凝土轴心抗压强度标准值和设计值(MPa)等级fckfreRPClOO7048RPC1208458续表4.1.3等级fekfreRPC1409868RPC16011277RPC180126874.1.5 活性粉末混凝土轴心抗拉强度标准值fk和轴心抗拉强度设计值f应按表4.1.4取值。表4.1.4活性粉末混凝土轴心抗拉强度标准值和设计值(MPa)等级fikfrnRPClOO5.64.0RPC1207.04.8RPC1408.05.5RPC1608.55.9RPC1809.06.24.2 钢筋和焊条4. 2.1加固用的钢筋品种、规格、力学性能应满足设计文件的要求，且应符合下列规定：1应采用HRB400.HRB500级热轧带肋钢筋；2钢筋的质量应符合现行国家标准钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T1499.2的有关规定；3钢筋强度设计值应符合现行国家标准混凝土结构设计规范GB50010的有关规定；4对有抗震设防要求的结构，其受力钢筋力学性能复验实测值应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的有关规定；5钢筋应平直、无损伤，表面不应有裂纹、油污及颗粒状或片状锈蚀层。4. 2.2加固用焊条的型号和质量应符合下列规定：1焊条型号应与被焊接钢筋的强度相适应；2焊条的质量应符合现行国家标准非合金钢及细晶粒钢焊条GB/T5117和热强钢焊条GB/T5118的有关规定。4.2.3销钉应采用HRB400级钢筋制作，销钉的规格、型号及性能应符合设计文件的要求。销钉的力学性能应符合现行国家标准钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T1499.2的有关规定。4.3结构胶黏剂4.3.1锚固用结构胶的基本性能应符合表4.3.1的规定。表4.3.1锚固用结构胶的基本性能检验项目检验条件技术要求I类胶11类胶In类胶B级A级胶体性能劈裂抗拉强度(MPa)在温度23"(50%±5%专：+2、湿度27.0N8.5210212抗弯强度(MPa)衣件下，以2402502502552mmmnU11何速度进仃测试不得呈碎裂状破坏抗压强度(MPa),6060260260黏结能力钢对钢拉伸抗剪强度(MPa)标准值温度23±2C、湿度50%±5%2821()21212平均值60oC±2oC>IOmin29>1195oC±2oC>IOmin211125oC±3oC>IOmin210一45±2、30min21012213213约束拉拔条件下带肋钢筋或全螺杆钢筋与混凝土黏结强度温度23±2、湿度50国±5%C30直径25mm长度15Omm28.511211212C60直径25mm长度125mm214217217218续表4.3.1检验项目检验条件技术要求I类胶II类胶In类胶B级A级黏结能力钢对钢T冲击剥离长度(mm)温度23±2、湿度50%±5%40252020热变形温度(C)使用0.45MPa弯曲应力的B法26065100130不挥发物含量(%)100±2、180min±5min2992992992994.3.2对原构件混凝土表面缺陷进行修复时，采用裂缝修复胶的性能应符合现行国家标准工程结构加固材料安全性鉴定技术规范GB50728的有关规定。5.1 一般规定5.1.1 当初始荷载作用下的效应大于或等于原构件承载力设计值的20%时，加固计算应计入二次受力的影响。当初始荷载作用下的效应大于或等于原构件承载力设计值的70%时，宜卸载后再进行加固。5.1.2 2高强钢筋网活性粉末混凝土薄层加固混凝土结构受弯构件、偏心受力构件正截面承载力计算的基本假定，应符合下列规定：1截面应变保持平面；2不计入活性粉末混凝土的抗拉强度；3钢筋的应力应等于钢筋的应变与弹性模量的乘积，且应力绝对值不大于材料强度设计值；4活性粉末混凝土受压区的应力分布应简化为等效矩形应力图块。5.1.3 受弯构件、偏心受力构件正截面承载力计算时，活性粉末混凝土受压区等效矩形应力图块（图5.1.3）转化系数应按表5.1.3取值。超J.3g三区等蛔2应力醐转化M数强度等级转化系数13RPClOO0.950.77RPC1200.930.76RPC1400.920.73RPC1600.900.71RPC1800.870.70图5.1.3受压区等效矩形应力图块示意5.2 .4采用高强钢筋网活性粉末混凝土薄层加固混凝土结构时，承载能力极限状态和正常使用极限状态的验算和设计应符合下列规定：1结构上的作用应经调查或检测核实，并应符合现行国家标准工程结构通用规范GB55001的有关规定；2结构受力条件的计算简图应符合被加固构件和节点的现有受力条件和构造状况；3作用效应组合、组合值系数以及作用的分项系数的确定，应符合现行国家标准工程结构通用规范GB55001的有关规定，并应计入实际荷载偏心、结构变形、温度作用、基础不均匀沉降等造成的附加内力；4原构件的尺寸宜采用实测值，对新增部分可采用加固设计文件给出的名义值；5原构件材料没有产生性能退化且规格、种类、型号满足原设计文件要求时，原构件材料强度可采用原设计文件的标准值；6原结构材料存在性能退化时，材料强度宜采用根据实测值推定的标准值;7验算结构、构件承载力时，应分析原结构在加固时的实际受力状况，以及加固部分与原结构共同工作程度。5. 1.5持久、短暂设计状况下，高强钢筋网活性粉末混凝土薄层加固混凝土结构的承载力设计值应满足下式要求：0S<R(5.1.5)式中：Yo一一构件的重要性系数，对安全等级一级的构件不应小于1.1,安全等级二级的构件不应小于L0;S构件内力组合设计值，应按现行国家标准建筑结构荷载规范GB50009和建筑抗震设计规范GB50011的有关规定进行计算；R构件承载力设计值。5.1.6抗震设计状况下，高强钢筋网活性粉末混凝土薄层加固混凝土结构的承载力设计值除应符合本规程第5.1.5条的规定，尚应满足下式要求：S&R(5.1.6)/WP式中：Yg承载力抗震调整系数。5.1.7承载力抗震调整系数应按表5.1.7取值。表5.1.7承载力抗震调整系数Yg构件类型受力特征YRE梁受弯0.75柱偏压轴压比<0.150.75轴压比20.150.80轴压0.80偏拉、轴拉0.85其他各类构件受剪0.855.2正截面受弯承载力计算5. 2.1采用高强钢筋网活性粉末混凝土薄层加固混凝土结构正截面受弯承载力(图5.2.1)应满足下式要求：My,(0-y)+oomw(no-y)÷(+/ ' (一(5. 2.1)(22分0.71)w1,hr*4o式中：M加固后构件的弯矩设计值(Nmm);fy原构件受拉钢筋抗拉强度设计值(MPa);A、原构件中受拉钢筋截面面积(mm2);ho原构件截面有效高度(mm);X受压区高度(mm);fmy梁底加固层中受拉钢筋抗拉强度设计值(MPa);Ams梁底加固层中受拉钢筋截面面积(mm?);hmo加固后构件截面有效高度(mm)；h原构件截面高度(mm);fmyh梁侧面加固层中受拉钢筋抗拉强度设计值(MPa);Amh梁侧面加固层中受拉钢筋截面面积(mm2);f,原构件受压钢筋抗压强度设计值(MPa);A原构件中受压钢筋截面面积(mm?);a,受压钢筋合力点至截面近边的距离(mm)。必 WjCbX 2agx0.4( -x)1一原构件受压钢筋；2一梁侧面加固层中钢筋；3一原构件受拉钢筋;4一梁底部加固层中钢筋图5.2.1正截面受弯承载力计算示意5.2.2 受压区高度X应按下式计算：Qlr+2ff1rr=fA+/"”.一°"()-Ii(5.2.2)式中：a1等效矩形应力图块转化系数，按本规程表51.3取值；fe一一原构件混凝土轴心抗压强度设计值(MPa);b原构件截面宽度(mm);X受压区高度(mm);fw活性粉末混凝土轴心抗压强度设计值(MPa);t加固层厚度(mm)。5.2.3 梁底钢筋屈服设计状况下，受压区高度X应满足下式要求：2a1<x<,1h(5.2.3)式中：,加固后相对界限受压区高度(mm),按本规程式(5.2.6-1)计算。5.2.4加固后受压区高度X与加固前原构件截面有效高度h。的比值x/h。大于原构件截面相对界限受压区高度时，受压区高度X应按下列公式计算：if.bx+2afntx=fyA,4tE帆EmSAms+,£*t*hfm*/.AN/l(5.2.4-1)O.8jrK=-JJT(5.2.4-2)式中：X受压区高度(mm);Ems梁底加固层中受拉钢筋弹性模量(MPa);Ems梁底加固层中受拉钢筋的拉应变；Emh梁侧面加固层中受拉钢筋弹性模量(MPa);emh梁侧面加固层中受拉钢筋的拉应变;cu混凝土极限压应变，取£c=0.0033o5.2.5底部钢筋未屈服设计状况下，二次受力构件的正截面受弯承载力计算(图52.5)应满足下式要求：MyA(0-y)+E*jA.(0-5)+04(分-1)(22人一0.7*),“.r,yEmW&AeJ(5. 2.5)(5.2. 6-1)(5.2. 6-2)(5. 2. 6-3)/b小1 一原构件受压钢筋：2一梁侧面加固层中钢筋；3一原构件受拉钢筋：4一梁底部加固层中钢筋图5.2.5底部钢筋未屈服的二次受力构件正截面受弯承载力计算示意5.2.6构件加固后相对界限受压区高度应按下列公式计算:广，一aK-71IJmy*£m«i>ffen*E=(1.610.6足-=O87E.A儿式中：；,一一加固后相对界限受压区高度(mm)；3等效矩形应力图块转化系数，按本规程表5.L3取值；mo梁底加固层中受拉钢筋的滞后应变；ew加固前在初始弯矩作用下原构件梁底受拉钢筋的应变值；Mok加固前由初始荷载标准值产生的弯矩(Nmm);E1原构件梁底受拉钢筋弹性模量(MPa)。5.2.7梁底加固层中受拉钢筋截面面积Arn应满足下式要求：式中：Amy梁底加固层中受拉钢筋截面面积(mm?);M4原构件受弯承载力设计值(Nmm)°5.3斜截面受剪承载力计算5. 3.1采用高强钢筋网活性粉末混凝土薄层加固混凝土结构的斜截面受剪承载力应满足下列公式要求：V<V1+V(5.3.1-1)V<kef.b1hm(5.3.1-2)式中：V加固后构件的剪力设计值(kN);V原构件的抗剪承载力设计值(kN);V高强钢筋网活性粉末混凝土薄层新增的抗剪承载力(kN);k受弯构件加固后的斜截面验算系数，当截面的腹板高度和加固后截面高度之比小于或等于4时，k=0.25;当截面的腹板高度和加固后截面高度之比大于或等于6时，k=0.20;当截面的腹板高度和加固后截面高度之比大于4且小于6时，按线性插值计算；o混凝土强度系数，按现行国家标准混凝土结构设计规范GB50010的有关规定取值；bi加固层后构件截面宽度(mm)。5.3.2均布荷载作用下，高强钢筋网活性粉末混凝土薄层新增的抗剪承载力4v应按下列公式计算：AwlSV=.atttha.71/.(53.2T)Z-10.3(5.3.2-2)式中：高强钢筋网活性粉末混凝土薄层新增的抗剪承载力(kN);a：加固层中活性粉末混凝土抗剪承载力的影响系数，取,二0.8;Y一一二次受力影响系数；fn一一活性粉末混凝土轴心抗拉强度设计值(MPa);a:加固层中钢筋抗剪承载力的影响系数，取Q,=0.9;fw梁加固层中的箍筋抗拉强度设计值(MPa);Aw1梁加固层中的箍筋截面面积(mm?),按现行国家标准混凝土结构设计规范GB50010的有关规定计算；Syl梁加固层中的箍筋间距(mm);Vok加固前由初始荷载标准值产生的剪力(kN)。5.3.3均布荷载作用下，加固层中的箍筋间距S应满足下式要求：(5. 3. 3)3.5fcynA,V-0.14,y5.3.4 当承受集中荷载，或集中荷载对支座截面或节点边缘所产生的剪力设计值占总剪力设计值的75%以上时，高强钢筋网活性粉末混凝土薄层新增的抗剪承载力4V应按下例公式计算：V=-;rZr1+*Jemo+1S、l(5.3.4-1)(5.3.4-2)式中：计算截面的剪跨比，按现行国家标准混凝土结构设计规范GB50010的有关规定计算；4剪跨比影响系数，当人>1.5时，4=lo5.3.5 对集中荷载作用下的独立梁，加固层中的箍筋间距SV应满足下式要求：-25.yfyv)Aym0Sv】-3.5)v-A+1.Santh5.3.6对加固后的偏心受压构件，高强钢筋网活性粉末混凝土薄层新增的抗剪承载力4V应按下式计算：，一V=-r/rlth+,iyvlmo÷0.07NrA+11(5.3.6)式中：AN。偏心受压构件增加的受压承载力(kN),按正截面受压承载力的计算值减去原构件实际压力计算。5.4正截面受压承载力计算5.4 .1受压构件的加固层材料强度利用系数口应按下列公式计算：().二，(0.8(5.4.1-1)=NokN1k(5.4.1-2)式中：一一加固层材料强度利用系数；B初始应力比；Nok加固前由初始荷载标准值产生的轴向力(kN);N1k加固前受压构件轴向承载力标准值(kN)。5.5 .2轴心受压构件正截面承载力设计值N应满足下式要求：N<0.9(N1+N2+N3)(5.4.2)式中：n加固后受压构件正截面承载力设计值(kN);N1原柱未受约束作用时能承担的轴向压力设计值(kN);N2一一加固层承担的轴向压力设计值(kN);N3原柱混凝土因受加固层约束作用承担轴向压力设计值的提高值(kN)。5.4.3原柱未受约束作用时能承担的轴向压力设计值Nl应按下式计算：N1=f.AAfA,(5.4.3)式中：N1一原柱未受约束作用时能承担的轴向压力设计值(kN);Ao混凝土净截面面积(mm?)。5.4.4计算加固层承担的轴向压力设计值N2应符合下列规定：1加固圆形截面柱时，轴向压力设计值电应按下式计算：N2-ftnyA'uy+f(Dt-Any)(5.4.4-1)式中：N2加固层承担的轴向压力设计值(kN);fiw柱加固层中纵向受压钢筋的抗压强度设计值(MPa);Amy2柱加固层中纵向受压钢筋的截面面积(mm2);D原柱横截面直径(mm)。2 加固矩形或正方形截面柱时，轴向压力设计值N?应按下式计算：N2=fmyAnyz÷fr2t(b+h)-Any(5.4.4-2)3 由矩形或正方形截面柱加固成圆形截面柱时，轴向压力设计值电应按下式计算：N
