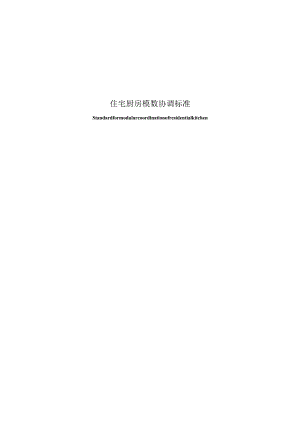

《住宅厨房模数协调标准》.docx
住宅厨房模数协调标准Standardformodularcoordinationofresidentialkitchen1总则.o.为促进住宅产业化与设计建造技术开展，实现住宅厨房空间与相关家具、设备设施尺寸的协调，制定本标准。1.0.2本标准适用于住宅厨房及其相关家具、设备设施的设计和安装。1.0.3住宅厨房参数与相关尺寸应根据模数原理取得协调一致，相关家具。设备设施及其部件尺寸应符合工业化生产及安装的要求。1.0.4住宅厨房参数及其相关尺寸协调，除应符合本标准外,尚应符合国家现行有关标准的规定。2术语2.0.1厨房参数kitchenparameter住宅厨房空间的净尺寸及推荐使用的数列。2.0.2基本模数basicmodule模数协调的基本尺寸单位，其数值为100mm,符号为M,即IM等于100mmo2.0.3分模数infra-modularsize导出模数的一种，其数值是基本模数的分倍数，分别是M/10(IOmm)、M/5(2Omm)、M/2(5Omm)。2.0.4厨房设施kitchenfacility进展炊事活动所需的燃气、给水、排水、通风、电气等管路及附件。2.0.5厨房设备kitchenequipment炊事活动所需使用的燃气灶、洗涤池、排油烟机、冰箱等产品。2.0.6厨房家具kitchenfurniture炊事活动所需的操作台和储存柜等产品。2.0.7厨房部件kitchenelement组成厨房设备、设施或家具的基本单元。2.0.8公差tolerance厨房部件在制作、定位和安装时的允许偏差的绝对值。其值是正偏差和负偏差的绝对值之和。3厨房空间尺寸3.0.1住宅厨房内部空间净尺寸应是基本模数的倍数，宜根据表3.0.1选用，并应优先选用黑线范围内净面积对应的平面净尺寸。3.0.2当需要对厨房内部空间进展局局部割时，可插入分模数M/2(50mm)或M/5(20mm)。3.0.3厨房室内装修地面至室内吊顶的净高度不应小于2200mmo3.0.4对于厨房空间的墙体，其厚度宜符合模数，并宜按模数网格布置。3.0.5厨房门窗位置、尺寸和开启方式不得阻碍厨房设施、设备和家具的安装和使用。3.0.6满足乘坐轮椅的特殊人群要求的厨房设计除应符合现行行业标准?城市道路和建筑物无障碍设计标准?JGJ50的规定外，尚应符合以下规定：1厨房的净宽度不应小于2000mm,且轮椅回转直径不应小于150Ommo2满足乘坐轮椅的特殊人群使用要求的厨房地柜台面下方空间净宽度不应小于60Omm,高度不应小于650mm,深度不应小于350mm。3厨房的室内装修地面到吊柜底面的高度不应大于1200mmo4厨房部件和公差4.1 厨房部件的尺寸4.1.1 厨房部件的尺寸应是基本模数的倍数或是分模数的倍数，并应符合人体工程学的要求。4.1.2 厨房部件高度尺寸应符合以下规定：1地柜（操作柜、洗涤柜、灶柜）高度应为75Omm900mm,地柜底座高度为100mmo当采用非嵌入灶具时，灶台台面的高度应减去灶具的高度。2在操作台面上的吊柜底面距室内装修地面的高度宜为1600mmo4.1.3 厨房部件深度尺寸应符合以下规定：1地柜的深度可为600mm、650mm、700mm,推荐尺寸宜为600mm。地柜前缘踢脚板凹口深度不应小于50mm。2吊柜的深度应为300mm400mm,推荐尺寸宜为350mm。4.1.4 厨房部件宽尺寸应符合表4.1.4的规定：表4.1.4厨房部件的宽度尺寸mm厨房部件宽度尺寸操作柜600、900、1200洗涤柜600、800、900灶柜600、750、800、9004.2 厨房部件的公差4.2.1 厨房部件应根据部件大小和产品要求确定部件安装的精度。厨房部件的公差宜符合表4.2.1的规定。表4.2.】厨房部件的公差mm尺寸公差赢、<5050IL<160160且<5003500且<1600>1600且<50001级0.51.02.03.05.02级1.02.03.05.08.03级2.03.05.08.012.05厨房设备、设施及接口5.1 一般规定5.1.1 洗涤柜宜靠近竖向排水管布置，灶柜宜靠近排气道或排气口布置。5.1.2 排气道及竖向管线的管井应沿着墙角布置。管线排列宜布置在厨房设备同一侧墙面或相邻墙面。5.2 管道及接口5.2.1 水平管道空间应位于橱柜及其他设备的反面，且应靠近地面处。管道空间的深度距墙面不宜大于100mm,高度范围应在自装修地面至70Ornm之间。5.2.2 燃气管线与墙面的距离应根据不同管径进展设计，与墙面最小净距不应小于30mm。5.2.3 厨房内的竖向排气管道装修完成面外包尺寸宜为基本模数的倍数。进气口应朝向灶具方向。5.2.4 以家具形式围合的洗涤柜、灶柜、操作柜，应预留相应接口。5.3 照明及插座5.3.1 厨房照明重点应在主要操作台面上，照明点宜在操作台区域、灶台和水池上方，厨房照明开关宜设置在厨房门外侧。5.3.7 插座设置的高度应根据适用设备确定，且距室内装修地面的高度宜为300mm、1200mm、2100mmo引用标准名录1?无障碍设计标准?GB50763
