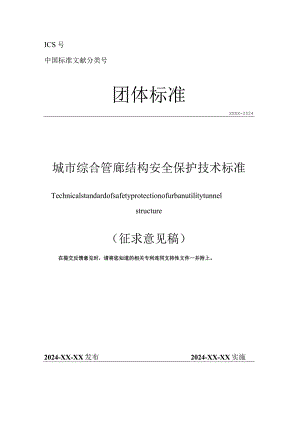

ICS号中国标准文献分类号团体标准XXXX-2024城市综合管廊结构安全保护技术标准Technicalstandardofsafetyprotectionofurbanutilitytunnelstructure（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。2024-XX-XX发布2024-XX-XX实施中国市政工程协会发布1总则.为规范城市综合管廊的运行和维护，避免或降低外部作业对综合管廊结构的影响，保障综合管廊安全稳定运行，制定本文件。1.2 本文件适用于城市地下综合管廊本体、附属设施及入廊管线在运行期间的安全管理工作。本文件所规定监测内容采用人工巡检、手持式监测设备及信息化监测系统监测。1.4采用信息化监测时，应保证监测结果能准确上传到管廊监控系统，避免数据的缺失。巡检人员应具备相关专业能力与经验，除了专业检测能力外还应具备一定的安全素养。1.6综合管廊运行过程中应保存好监测数据，每次发生预警时，都应记录下预警原因、预警后应对措施及相应结果，作为综合管廊运行维护的参考资料。1.7 城市地下综合管廊结构安全保护除符合本文件规定外，尚应符合国家现行有关标准的规定。2术语2. 1城市综合管廊Urbanutilitytunnel建于地下用于容纳两种及两种以上工程管线的构筑物及附属设施。3. 2安全保护范围Safetyprotectionrange在城市综合管廊上方投影以及综合管廊地面设施的周边划定的为保障综合管廊安全运行的保护区域，安全保护范围不应从事影响综合管廊安全运行的行为。4. 3安全控制范围COntroIandprotectionrange在城市综合管廊上方投影以及综合管廊地面设施的周边划定的为保障综合管廊安全运行的控制和保护区域，安全控制范围内从事可能影响综合管廊安全运行的限制行为应满足综合管廊结构安全控制指标的要求。5. 4管廊本体themainbodyofutilitytunnel综合管廊的结构主体及人员出入口、吊装口、逃生口、通风口、管线分支口、支吊架、排防水设施、检修道及风道等构筑物。6. 5附属设施ancillaryfacilities为保障综合管廊本体、内部环境、入廊管线稳定运行和人员安全，配套建筑的消防、通风、供电、照明、监控与报警、给水排水和标识等设施。7. 6外部作业exterioraction在城市综合管廊结构周边进行的可能对其产生影响的作业。8. 7施工项目类别ClaSSofconstructionprojects在城市综合管廊结构周边一定范围内进行的外部施工项目分类。2.8最小净距离netdistance为保护结构安全，外部作业与城市综合管廊结构外边线应保持的最小距离。2.9安全评估Safetyassessment对既有城市综合管廊结构可能存在的危险性及其可能产生的后果进行综合评价和预测，并根据可能导致的事故风险的大小，提出相应的安全对策措施。2.10监测monitoring采用仪器测量、现场巡检或远程视频监控等手段和方法，采集反映综合管廊运行状态、变化特征及其发展趋势的信息，并进行分析反馈的活动。3基本规定1.1 城市综合管廊运营管理单位应负责综合管廊及周边保护范围的安全管理工作，运营管理单位应具备相关专业能力与经验，安全管理人员应符合相关上岗要求。1.2 城市综合管廊及其周边区域应设置结构安全保护范围和安全控制范围，并应实行24h持续的安全管理工作。1.3 城市综合管廊结构安全保护范围如下：1 .结构安全保护范围外边线距离结构外边线不宜小于3m；2 .当进行河道清淤疏浚作业时，综合管廊结构上方覆土不应小于设计厚度；3 .针对软土地区现有结构安全保护范围不能满足要求，应适当扩大。1.4 城市综合管廊结构安全控制范围如下：1 .结构安全控制范围外边线距离结构外边线不宜小于15m；2 .采用盾构法施工的综合管廊结构安全控制范围外边线距结构外边线不宜小于50m；3 .当综合管廊穿越水体时，船舶的抛锚、拖锚作业净距控制范围外边线距结构外边线不宜小于100m；4 .当进行河道清淤疏浚作业时，综合管廊结构上方覆土不应小于设计厚度；5 .针对软土地区现有结构安全控制范围不能满足要求，应适当扩大。1.5 因地质条件或其他特殊情况，应适当扩大安全保护范围。在结构安全控制范围内拟从事以下作业行为时，应提前向市政行政管理部门和管廊运营单位报告，并提供符合要求的施工安全保护方案：1.爆破；2 .挖掘城市道路、公路；3 .打桩或者进行顶进作业；4新建、改建、扩建或者拆除建筑物和构筑物；5 .堆土或堆放建筑材料、建筑垃圾等；6在管廊外敷设管线；7 .排放、倾倒腐蚀性液体、气体；8 .其他可能危害管廊安全的行为。3.7城市综合管廊结构安全保护工作应包括结构安全外部作业管理、保护范围巡检、安全隐患评估与动态更新、保护范围监测、保护范围应急管理、保护范围信息系统建设及维护。4结构安全外部作业管理4.1 一般规定4.1.1 外部作业应避免对管廊主体结构产生直接损伤，尽量减少对管廊主体结构的间接影响。4.1.2 2应明确管廊本结构保护要求，并在管廊沿线区域设置安全保护范围和安全控制范围。其中，缆线管廊可根据工程规模和安全保护重要性适当缩小控制区范围。安全保护范围应符合3.3的规定。安全保护范围内不应从事下列活动：1.排放、倾倒腐蚀性液体、气体有害物质等；2 .挖掘岩土等；3 .堆土或堆放建筑材料、建筑垃圾等；4 .其他危害管廊安全运行的行为。4.1.4安全控制范围，应符合3.4的规定。安全控制范围内，限制从事下列活动:L深基坑开挖等；2 .降水、爆破、桩基施工等；3 .地下挖掘、顶进及灌浆作业等；4,其他可能影响管廊安全运行的限制行为。4.2 外部作业管理流程4. 2.1管廊主体结构外部进行作业时，应规范管廊外部施工作业管理流程。5. 2.2应收集资料，包括政府相关主管部门批复文件、施工方案等。6. 2.3应组织现场踏勘，针对性制定管廊主体结构保护措施及监测方案，必要时应组织专家进行技术论证。7. 2.4应进行廊外作业安全交底，并制定安全应急预案。8. 2.5外部施工作业过程中，应加强日常监管，包括施工作业合规检查、结构位移数据监测等。4.3 外部作业安全管理措施4 .3.1应对管廊沿线定期巡查，外部作业全过程纳入管理，采取必要安全保护措施防止管廊结构主体遭受破坏。5 .3.2现场踏勘时，应组织人员确认现场施工区域，应明确以下信息：1 .施工作业范围；2 .施工作业材料危险特性；3 .其他可能影响管廊安全运行的违规施工行为。4.3.3施工作业时，应符合施工安全操作规程，遵守安全生产相关法律法规。1 .外部作业人员作业前需进行安全技术交底；2 .外部作业需制定相对应的应急预案，现场做好安全防护措施；3 ,外部作业涉及危险作业需制定专门应急预案，做好安全防护措施，并列入重点关注项目，加强巡查；4 .贯彻落实双重预防机制，开展隐患排查和风险管控工作；5 .必要时采用监测手段，定期跟踪管理；6 .发现施工作业人员违规施工行为及时制止并协调处理。4.3.4施工验收时，应对照管廊施工作业前状态恢复原状，评估管廊主体结构有无因外部施工作业产生位移、倾斜，造成管廊主体结构出现裂缝等情况。1.管廊结构外部未出现明显位移、倾斜，主体结构内部未出现裂缝，管养方应与外部作业单位双方确认签字验收；2 .管廊主体结构因外部作业产生明显位移、倾斜，主体结构内部出现裂缝等情况，外部作业单位应按设计要求恢复原状；3 .管廊主体结构因外部作业损坏无法恢复，应上报管廊业主单位，外部作业单位应采取保护措施防止主体结构病害扩大。5结构安全巡检5.1 一般规定5.1.1 城市综合管廊结构安全巡检应分别巡检综合管廊内部及管廊安全控制区的地表沿线，二者宜同步进行。5.1.2 城市综合管廊运营管理单位可以对城市综合管廊安全控制范围内的施工作业活动进行动态监测，并有权进入现场进行查看。发现任何危害城市综合管廊安全的情形的，应及时制止并上报综合管廊主管部门，由城市综合管廊主管部门及城市综合管廊运营管理单位要求作业单位采取相关补救措施。作业单位不采取补救措施的，应当及时报告有关行政主管部门依法处理。5.1.3 巡检范围为城市综合管廊安全控制范围内。5.1.4 1.4巡检作业应携带记录工具，配备防护器材和通讯器材。5.2 巡检内容5. 2.1城市综合管廊安全控制范围巡检频次每天不宜少于1次。在极端异常气候、周边环境复杂、灾害预警等特殊情况下，应增加巡检频次。6. 2.2城市综合管廊结构安全现场巡检包含主体结构、附属结构及控制范围周围环境等自身状态。应包括下列内容：表5.2.1主体结构巡检项目与内容巡检方式巡检项目巡检位置巡检内容外观检查主体结构/破损（裂缝、压溃）、剥落、剥离等情况起毛、疏松、起鼓等情况渗漏水（挂冰、冰柱）、钢筋锈蚀等情况结构附属设施变形缝填塞物脱落、压溃、错台、错位、渗漏水情况预埋件锈蚀、锚板剥离等情况后锚固锚栓螺母松动、混凝土开裂等情况螺栓孔、注浆孔填塞物脱落、渗漏水等情况管线分支口填塞物脱落、渗漏水等情况人员出入口出入功能、启闭情况吊装口封闭、渗漏等情况逃生口通道堵塞、爬梯或扶手破损、缺失等情况通风口、风道堵塞、清洁、破损等情况井盖、盖板占压、破损、遗失等情况支吊架、支墩变形、破损、缺失等情况排水沟、集水坑堵塞、破损、淤积、渗漏等情况管道、缆线穿过结构处防水套管与穿墙管或电缆之间密封性、渗漏等情况安全控制范围/沿线道路和岩土体的崩塌、滑坡、开裂等迹象或情况违规从事禁止行为、限制行为等情况从事限制行为时的安全保护控制措施落实情况5.2.3城市综合管廊日常巡检应制定相应的巡检记录表格（见附录A.1）,该表格应包含巡检时间、范围、人员、异常情况、病害程度、病害位置等信息，且文档资料应保存至少5年。5. 2.4城市综合管廊安全控制范围内风险工程巡查，巡查内容主要包括以下三个方面：1 .督促指导安全控制范围内的外部作业单位办理相关审批手续，监督检查外部作业单位签订安全保护承诺书和施工安全及文明施工协议；2 .对进入安全控制范围内作业活动的现场开展巡视巡查，对施工作业单位、监测和评估单位落实专项方案情况进行巡查监督，检查有关工程文件和资料，检查安全保护措施和应急预案落实情况等；3 .开展隐患排查和风险管控工作。5.3巡检前期准备5.3.1城市综合管廊内部活动属有限空间作业，巡检作业人员应穿戴好个人劳保防护用品，做好个人防护措施。5.3.2城市综合管廊巡检管理人员应对巡检作业人员进行巡检作业前必要的岗前培训、安全交底和现场基本情况说明。5.3.3制定准备符合实际的巡检记录表格。5.3.4城市综合管廊巡检人员应携带相关专业巡检设备、经检验合格的气体检测设备、通讯器材，并采取相应防护措施。5.4 巡检方法5. 4.1根据城市综合管廊安全控制范围的边界，可采用车载、步行、机器人或无人机等形式对城市综合管廊进行结构安全巡检。6. 4.2现场巡检可采用人工结合信息化技术的巡查方法,并辅助以量尺、照相机、摄像机等器具。7. 4.3远程巡检可采用无人机、智能巡检机器人的方式，结合BIM综合管廊环境信息传感系统等信息化的手段完成。8. 4.4巡检人员应以填表、录音、拍照或摄像等方式将观测到的有关信息和现象进行记录，并应及时反馈巡查信息；巡检机器人宜通过综合管廊统一管理平台将观测到的有关信息和现象存储记录并应及时推送巡检信息至管理人员。5.5 巡查与处置5.5.1巡检采取日常巡查和专项巡查结合的方式，对城市综合管廊安全控制范围作业项目进行常规巡检，对安全控制范围内风险较大的项目以及监测数据变化较大的项目，可根据需要进行专项巡检，巡检频率为每周不少于2次。5.5.2作业项目类别划分及处置措施如下：1.作业项目类别划分如下：1）一般性作业。主要指没有开挖破土或虽有开挖破土，但开挖深度较浅、远离城市综合管廊设施设备等具有潜在危险性的施工，包括绿化，市政管网，市政立面或地面改造等。2）危害性作业。主要指需要深基坑作业或其他引起大幅地面载荷变化的项目施工。包括一般新建、扩建各类建筑物等。3）潜在险情作业。主要指与城市综合管廊主体结构或其他设施设备有接触或是非常接近的施工口，或是其他类似具有重大紧急危害的施工。2.处置措施如下：1）对一般性作业。应适当关注，相关单位应向管廊运营管理单位提供施工相关资料，并由管廊运营管理单位向施工相关单位送达综合管廊作业安全交底单。2）对危害性作业，除向相关单位送达综合管廊作业安全交底单外，要立即向综合管廊主管部门上报相关信息，由其组织对施工方案进行审查，通过后为其办理施工管理相关手续，必要时采取监测手段，并跟踪管理。3）对潜在险情作业，除采取前述措施外，应同时采取监测措施，并列为重点关注项目，定期回访跟踪管理。5.5.3城市综合管廊运营管理单位发现结构变形、附属设施存在异常情况，如工作状态、外观破损、部件缺失等，应及时上报管廊主管部门（见表A.2）,并协助后期处理及恢复工作。5.5.4主体结构缆线穿过处渗漏时，宜采用模块式三元乙丙（EPDM）弹性橡胶密封，应具有耐水压力不低于0.1MPa时，持续大于7d的防水能力，耐火极限不低于3小时。5.5.5城市综合管廊运营安全控制范围内的拟建项目，应当事先向管廊主管部门报告，提供城市综合管廊运营管理单位认可的施工保护方案，并取得必要的管廊主管部门行政许可后实施。5.5.6对控制范围内发现的未经许可的作业项目，应及时制止，同时上报给管廊主管部门。上报方式一般采用书面形式（见表A.3）,紧急情况下可先电话或短信形式报告，随后以书名报表形式上报。5.5.7对依法办理相关手续的施工作业项目进行常规巡查，开工前应进行位置确认与复核。5.5.8巡检人员应做好巡查记录，填写综合管廊巡查记录表，同时做好影像、图片记录存档工作。6结构安全评估6.1 一般规定6.1.1 安全评估宜贯穿于外部作业的勘察、设计、实施多个阶段全过程，应包括:城市综合管廊结构的现状评估、外部作业影响预评估、外部作业施工过程评估和外部作业影响后评估。6.1.2 2城市综合管廊结构的计算分析宜结合城市综合管廊的施工方法、岩（土）体承载能力，采用荷载-结构模型、或地层-结构模型进行，并根据现行国家标准混凝土结构设计规范GB50010等进行验算。6.1.3 城市综合管廊结构现状评估在外部作业实施前，通过既有结构调查、检测和结构验算等手段，评估结构的当前安全状态、继续抗变形能力和承载能力，并确定相应的结构安全控制指标值。6.1.4 外部作业影响预评估应在外部作业实施前，应取得城市综合管廊结构的相关检测、监测资料，并采用理论分析、模型试验、数值模拟等方法，预测外部作业对城市综合管廊结构的影响，评估外部作业设计方案和城市综合管廊保护方案的可行性。6.1.5 外部作业施工过程评估应在外部作业实施过程中，结合城市综合管廊结构的监测数据、外部作业实施状况以及施工前评估的预测值，及时评估既有结构当前的安全状态，评估后续外部作业方案的可行性。6.1.6 6外部作业影响后评估应在外部作业完成后，根据对城市综合管廊结构造成的影响程度，再次评估城市轨道交通城市综合管廊的结构安全状态；若结构变形较大或产生的病害较严重，应根据城市综合管廊结构安全和运营要求，提出相应的修复、加固等治理措施。6.1.7 外部作业施工过程评估和外部作业影响后评估前，应取得结合外部作业及城市综合管廊结构的相关检测、监测资料，以及并取得施工日志、巡查记录等过程资料进行。6.1.8 8外部作业的施工专项技术方窠和城市综合管廊保护专项技术方案应经过专项技术论证，内容包括外部作业的设计方案、现状检测报告、安全评估报告、城市综合管廊结构保护专项方案、监测方案等。6.1.9 城市综合管廊结构安全保护区控制范围内存在时空相近的多项外部作业时，应综合考虑其对城市综合管廊结构产生的叠加效应。6.2 评估内容6. 2.1城市综合管廊结构现状评估应符合下列规定：1 .受外部作业影响范围内的城市综合管廊结构区域，开展既有结构的工前现状检查和分析；2 .评估当前既有结构的安全状态及抗变形能力和承载能力；3 .结合外部作业对既有结构的主要响应特征及其安全保护要求，合理选用结构安全控制指标。6. 2.2外部作业影响预评估应符合下列规定：1 .根据外部作业与综合管廊结构的空间位置关系，建立能反应外部作业影响特征的平面或三维计算模型；2 .预测分析外部作业实施全过程或永久使用阶段可能诱发既有结构各种风险的影响因素，并计算既有结构的附加内力和变形；3 .当预测值超过相应的结构安全控制指标值，应要求设计单位调整外部作业设计方案；4 .结合对应区段既有结构竣工资料，分别以裂缝宽度和强度控制进行计算，验算既有结构的安全；5 .综合评定外部作业设计方案和城市综合管廊保护方案的可行性；6 .提出既有结构安全保护措施及监测的建议。6. 2.3外部作业施工过程评估应符合下列规定：1 .根据既有结构监测数据，分析城市综合管廊结构可能的变形发展情况；2 .及时跟踪评估既有结构的当前状态和继续抗变形能力、承载能力，及时修正安全控制指标值；3 .必要时重新制定既有结构保护方案、增加控制保护措施，或调整外部作业实施方案。6. 2.4外部作业影响后评估应符合下列规定：1 .进入受外部作.业影响范围内的既有结构区段，开展工后现状调查和分析；2 .结合结构安全控制指标值评价外部作业对既有结构的影响；3 .综合评估城市综合管廊结构工后的安全状态，抗变形能力和承载能力;4 .必要时提出修复既有结构的措施。7结构安全监测7.1 一般规定7.1.1 城市综合管廊结构安全监测的监测方案与实施,应能反映外部作业的基本情况、外部作业与城市综合管廊结构的关系、外部作业影响下的结构变形程度或变形趋势等，并应满足城市综合管廊运营部门、建设单位的信息化使用要求。7.1.2 监测方案编制前应收集并分析既有结构资料、结构岩土工程勘察报告、周边环境调查资料、安全评估报告、设计文件及施工方案等相关资料，并进行现场踏勘。7.1.3 当城市综合管廊控制保护区结构安全控制范围内遇以下地质条件时，宜扩大监测范围：1 .深厚的填土、软土、富水砂层、花岗岩类残积土；2 .岩溶中等一强发育；3 .采空区；4 .水文地质条件复杂的断裂带；5 .岩性接触带等复杂地质区域；6 .其他特殊地质条件等情况。7.1.4 城市综合管廊既有结构监测应与外部作业及周边环境监测数据实现过程联动、整体分析、综合预警。7.1.5 监测点的布设位置和数量应满足反映外部作业影响区域结构安全状态的要求，便于观测、标识清晰，易于保护的位置。7.1.6现场监测应采用仪器量测、现场巡查等多种手段相结合的综合方法，监测仪器和设备应满足精度、可靠性等要求。7.1.7外部作业施工过程中，应及时进行城市综合管廊结构和外部作业的现场监测和巡查，掌握外部作业各阶段城市综合管廊结构的动态变化，必要时可提高监测和巡查频率。7.1.8监测数据和巡查信息应真实、准确、完整；并及时进行处理、分析和反馈,发现影响城市综合管廊结构安全的异常情况时，及时调整相关参数和采取必要的措施，以确保管廊安全运营。7.1.9监测等级、监测方法及技术、精度要求等应符合城市轨道交通工程监测技术规范GB509IU城市轨道交通工程测量规范GB50308、建筑基坑工程监测技术规范GB50497和工程测量规范GB50026的相关规定。7.1.10城市综合管廊结构监测新技术、新方法应用前，应与传统方法进行验证,监测精度应符合现有标准的要求。7.2综合管廊结构安全控制标准7.2.1城市综合管廊变形监测控制值应符合表7.2.1的规定。表7.2.1城市综合管廊结构安全控制值安全控制指标控制值安全控制指标控制值管廊竖向位移<20mm结构裂缝宽度<0.2mm管廊水平位移<20mm振动速度2.Ocm/s管廊水平收敛<20mm管片（盾构法等）接缝张开量<2mm管廊轴线变形曲率半径>15000m管廊结构外壁附加荷载20kPa管廊变形相对曲率<1/2500变形缝差异沉降<2mm注：表中数值未考虑城市综合管廊结构发生变形或病害情况下的安全控制值，如既有结构已发生变形或病害，则应根据现状评估取值。7.2.2对城市综合管廊结构影响较大的基坑工程、矿山法工程、顶管法工程和盾构法工程，应结合外部作业影响等级、外部作业净距控制管理指标和城市综合管廊结构安全控制指标联合进行控制监管；除上述作业类型外的其他外部作业，以外部作业净距控制管理指标和城市综合管廊结构安全控制指标为主进行控制监管。7.2.3外部作业影响等级如下标准划分：1.一般规定1）外部作业实施前，应结合城市综合管廊结构的安全保护要求，确定外部作业影响等级。2）外部作业影响等级应根据外部作业的影响特征（作业类型、作业自身参数、施工方法等）、综合管廊的施工方法和结构类型、外部作业与综合管廊结构的空间位置关系、工程地质和水文地质条件等因素综合确定。2.外部作业与城市综合管廊结构接近程度外部作业与城市综合管廊结构接近程度应根据外部作业的施工方法、综合管廊结构的施工工法以及外部作业与综合管廊结构的空间位置关系确定，接近程度的判定标准宜按表7.2.2确定。表7,2.2外部作业与城市综合管廊结构接近程度判定标准外部作业的施工方法相对净距接近程度明挖法、盖挖法<0.5H非常接近0.5H1.0H接近1.OIr2.OH较接近>2.OH不接近矿山法（包括钻爆法、浅埋暗挖法等）<1.0W非常接近1.OFl.5W接近1.52.5W较接近>2.5W不接近盾构法、顶管法<1.0D非常接近L0D2.OD接近2.0D3.OD较接近>3.OD不接近注1：H为明挖法、盖挖法的基坑开挖深度；W为矿山法的隧道毛洞跨度；D为盾构法或顶管法的隧道直径，圆形顶管结构的外径或矩形顶管结构的长边宽度。注2：相对净距是指外部作业的结构外边线与综合管廊结构外边线的最小距离。注3：外部作业采用爆破法实施时，应根据各地区爆破作业经验和爆破专项安全评估成果进行适当调整。3.外部作业的工程影响分区1）外部作业的工程影响分区应根据外部作业的施工方法及其外部作业设计施工等参数，按表7.2.3.T至7.2.3.-3确定。表7.2.3-1明挖法、盖挖法外部作业的工程影响分区工程影响分区区域范围强烈影响区（八）结构正上方及外侧0.7打范围内显著影响区（B）结构外侧O.71.OA1一般影响区（C）结构外侧LOZr2.OA注：益为明挖法、盖挖法外部作业结构底板或基础的埋深。表723-2浅埋矿山法和盾构法外部作业的工程影响分区工程影响分区区域范围强烈影响区（八）隧道正上方及外侧0.7介范围内显著影响区（B）隧道外侧0.7V1.02一般影响区（C）隧道外侧1.02.OhZ注：友为浅埋矿山法/盾构法外部作业隧道衬砌底部的埋深。表723.-3深埋矿山法和盾构法外部作业的工程影响分区工程影响分区区域范围强烈影响区（八）隧道正上方及外侧L06范围内显著影响区（B）隧道外侧1.0b2.06一般影响区（C）隧道外侧2.0b3.Ob注：力为深埋矿山法/盾构法外部作业隧道的毛洞跨度/外径。2）对于采用顶管法、箱涵顶进等其他非开挖技术、暗挖工法的外部作业，其工程影响分区划分可参照表7.2.3.3-2和表7.2.3.3-3,或通过专项评估论证后确定。4.外部作业影响等级划分1）外部作业影响等级应根据外部作业与城市综合管廊结构接近程度、外部作业的工程影响分区，按表7.2.4进行划分。表7.2.4外部作业影响等级的划分外部作业的工程影响分区接近程度非常接近接近较接近不接近强烈影响区（八）特级特级一级二级显著影响区（B）特级一级二级三级一般影响区（C）一级二级三级四级注1：本表适用于围岩级别为IVVI的情况。注2：围岩级别为II11的情况，表中的影响等级可降低一级，四级时不再降低。注3：当外部作业处于围岩级别为VI、软弱、松散的地层中，比如淤泥、砂土、松散的填土、浅海填海段吹填土等不良地质和特殊岩土,或处于复杂的工程地质和水文地质条件，或存在工程地质灾害时，表中的影响等级应提高一级，特级时不再提高。7.3外部作业净距控制管理指标7. 3.1城市综合管廊主体结构安全保护范围外边线距主体结构外边线不宜小于3mO8. 3.2城市综合管廊及其周边区域应设置结构安全控制范围，设置范围应包括以下区域：1 .管廊结构外边线外侧15m内；2,检修井外边线外侧IOln内；3 .采用盾构法施工的城市综合管廊安全控制区外边线距主体结构外边线不宜小于50m；4 .当综合管廊穿越水体时，船舶的抛锚、拖锚作业净距控制管理值应大于100mo7.4 监测项目7. 4.1城市综合管廊应以变形监测为主，且竖向位移监测应反映结构不均匀沉降。8. 4.2开展监测工作时应进行现场巡查，应重点巡查城市综合管廊结构病害及外部作业影响。9. 4.3监测项目应及时反映外部作业对城市综合管廊结构安全影响的重要变化，根据表7.4.1进行选择。表7.4.1监测项目序号监测项目外部作业影响等级特级一级二级三级1竖向位移应测应测应测宜测2水平位移应测应测应测宜测3相对收敛应测宜测宜测可测4变形缝、裂缝应测应测宜测可测5管廊断面尺寸应测宜测可测可测注：当外部作业需进行振动碾压或爆破时，应监测城市综合管廊结构的振动速度。10. 4.4监测点应布设在有效位置上,布设点位不能影响城市综合管廊的正常运营和维护。11. 4.5监测点应布设在能反映管廊结构变形特征的位置或监测断面上，监测点的布置要求应符合表7.4.2的规定。曲线段应加密布置监测断面。表7.4.2监测点布置要求序号监测项目监测点布置位置监测断面布置间距（m）1竖向位移管廊结构顶板、侧墙、底板102水平位移管廊结构顶板、侧墙、底板103相对收敛每监测断面不少于2条测线104变形缝、裂缝结构裂缝位置、结构变形缝两侧缝的两侧均匀布置5管廊断面尺寸隧道结构按监测断面或重点位置布设7.5 监测频率及监测周期7.5.1城市综合管廊结构的监测频率，应能系统反映监测对象所测项目的重要变化过程及其变化时刻，应根据外部作业类型、施工方法、施工阶段、影响等级、监测方法等，按表7.5.1-7.5.1-3确定，对于其中未列及的外部作业类型、施工方法，可参考表7.5.1-7.5.1-3或通过专项评估论证后确定监测频率表7.5.1-1基坑工程、地下通道工程施工作业期间综合管廊结构监测频率外部作业工况特级、一级基坑工程、地下通道工程二、三级基坑工程、地下通道工程人工监测频率人工监测频率自动化监测频率沉降收敛水平位移其他测项沉降除沉降外其他测项综合管廊侧槽壁加固2次/周1次/周4次/天1次2次/周1次/（1周2周）1次/2周1次/周综合管廊侧地连墙1次2次/周1次/（1周2周）1次/周1次/2周1次/（2周3周）1次/2周施工工程桩施工1次/（1周2周）1次/（1周2周）1次/周1次/2周1次/（2周3周）1次/3周综合管廊侧坑内加固1次2次/周1次/周1次2次/周1次/（1周2周）1次/2周1次/2周浅部土体开挖2次/周1次2次/周1次2次/周1次2次/周1次2次/周1次2次/周深部土体开挖1次/日2次/周3次/周3次/周3次/周2次/周底板浇筑期间2次/周1次/周2次/周1次/（1周2周）1次/(21次/2周地下结构施工期间1次/（1周2周）1次/（1周2周）1次/天1次/（1周2周）1次/（1周2周）1次/（2周3周）1次/2周地上结构施工期间1次/（2周4周）1次/4周1次/周1次/（2周4周）1次/4周1次/4周1次/4周近综合管廊侧塔楼结构封顶后1次/月1次/月1次/月1次/月1次/月1次/月表7.5.1-2管线工程施工作业期间城市综合管廊结构监测频率外部作业影响等级监测方法施工作业工况试验段穿越中穿越后特级、一级盾构穿越自动化监测2次/天实时2次/天人工监测2次/周4次5次/周2次/周特级、一级顶管穿越自动化监测1次/天实时1次/天人工监测2次/周4次5次/周2次/周特级、一级矿山自动化监测1次/天实时1次/天法穿越人工监测2次/周4次5次/周2次/周二级、三级盾构、顶管、矿山法穿越人工监测1次/2周1次/周1次/（1周2周）表7.5.1-3道路工程施工作业期间城市综合管廊结构监测频率外部作业影响等级监测方法施工作业工况路面施工桥墩施工桥梁结构施工特级自动化监测1次/天4次/周人工监测4次/周1次/周一级自动化监测1次/天2次/周人工监测3次4次/周1次“2次/周二级人工监测1次/2周1次/周1次/2周三级人工监测1次/周1次/2周1次/（2周3周）7.5.2当发生预警或城市综合管廊保护单位有要求时，监测频率可适当加密。7.5.3当监测数据接近安全控制值的预警值或结构出现异常、外部作业有危险事故征兆等情况时,应加强对外部作业的监控，并结合城市综合管廊安全保护需求,有针对性地采取或选择以下措施：实施实时监测、扩大监测范围、增加监测项目、加密监测点和提高监测频率等。7.5.4城市综合管廊结构监测的周期，应贯穿于外部作业的全部施工过程，从测取初始值开始，至外部作业完成或结束，且监测项目已稳定，城市综合管廊结构的安全隐患、风险消除后方可结束监测。需进行后评估的项目应将监测周期延长至后评估启动之前且监测项目稳定。7.5.5监测项目的初始值应在外部作业实施前获得，应至少连续监测3次稳定值，并取平均值作为初始值。7.5.6城市综合管廊结构的监测频率，应能综合全面反映监测项目的重要变化过程及其相应时刻。当监测数据接近安全控制值的60机寸，应提高监测频率。7.6监测预警7.6.1城市综合管廊结构的监测预警等级，应根据结构监测值的大小和变化趋势，以及其相应的结构安全控制指标值进行划分，监测预警等级划分及应对管理措施应符合表7.6.1的规定。表7.6.1监测预警等级划分及应对管理措施监测预警等级监测比值G应对管理措施黄色（预警）0.7G<0.8监测预警，采取加密监测点或提高监测频率等措施加强对城市综合管廊结构的监测橙色（报警）0.8G<1.0监测报警，应暂停外部作业，进行施工过程安全评估工作，各方共同制定相应安全保护措施，并经组织审查后，开展后续工作红色（控制）1.0G启动安全应急预案注：1.监测比值G=监测项目实测值/结构安全控制指标值;2 .监测预警等级的划分，尚应充分考虑城市综合管廊结构监测数据的变化速率；3 .同一监测点连续两天变形增量均达到2mm天时，监测预警等级应视作黄色。7.6.2当发现城市综合管廊结构有异常情况或外部作业有危险事故征兆时，应进行24h不间断监测。7.7监测成果7. 7.1监测成果主要包括日报、阶段报告、警情快报和监测总结报告等，应按以下几项要求编制：1 .监测日报应在城市综合管廊结构监测周期内逐日（期）报送当日监测情况,主要内容应包括施工进度、测点布置图、变化速率、累计变化量及发生位置、是否发生预警等。2阶段报告可根据外部作业施工进程、工程实际需求，统计分析阶段监测数据。主要内容除日报包含的内容外，还应包括预警分析、监测数据阶段分析、监测结论、施工建议等；3 .当监测变形量超过控制值的70%时，应及时提交警情快报，警情快报应包括警情发生的时间、地点和位置、施工进度、测点布置图、监测数据、超限情况、预警级别、警情原因初步分析以及警情处理措施建议等；4 .监测总结报告应在监测工作完成后提交，主要内容应包括工程概况、监测技术方案、施工进度、监测实施情况、监测数据报表、数据分析图表、监测结果分析评价、预警及处置情况、监测结论及建议等；5 .城市综合管廊结构的监测信息应及时反馈给相关单位。7. 7.2监测单位应定期进入城市综合管廊检核监测基准网、基准点、工作基点的准确性。每期变形观测应认真分析数据，当对变形监测成果存疑时，应进行复测并检核各项监测数据。8. 7.3城市综合管廊结构的监测周期，应贯穿于外部作业的全过程，从测定监测项目初始值开始，直至外部作业完成且监测数据趋于稳定后结束。8结构安全应急管理8.1应急事件预测8.1.1 应建立综合管廊安全风险监管体系，制定安全风险监管制度和技术标准。8.1.2 应针对可能发生的应急事件：管廊本体的沉降、渗水、腐蚀、裂缝、设施设备运行故障、有害有毒气体泄漏、雨水倒灌、管线爆管等，全方位构建应急救援体系，组织开展安全风险防控工作，建立安全风险防控制度和隐患排查治理工作制度。应根据往年突发事件发生情况，对突发事件形势进行分析预测，结合其他地区己发生的临近地下综合管廊的外部突发事件，建立突发事件监测体系，完善突发事件监测制度，根据突发事件种类和特点，做好突发事件预测工作，及时完善防控应对措施。1.若管廊结构安全因自然灾害、环境影响或
