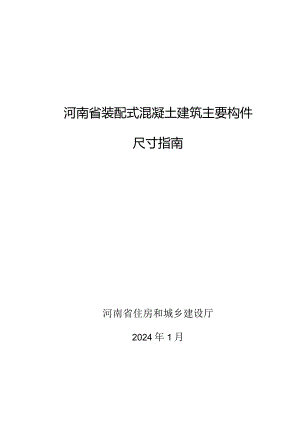

《河南省装配式混凝土建筑主要构件尺寸指南》2024.docx

河南省装配式混凝土建筑主要构件尺寸指南河南省住房和城乡建设厅2024年1月Xx刖S为推进河南省装配式混凝土建筑的工业化建造，引导设计单位实施标准化正向设计，指导生产单位开展标准化批量生产，提升预制混凝土构件的标准化应用水平，提高生产、施工效率，节约工程建设成本，结合装配式混凝土建筑特点及预制构件实际常用尺寸，制定本指南。本指南结合国家现阶段装配式混凝土建筑发展情况及河南省工程实践经验，给出了装配式混凝土建筑（居住建筑、公共建筑）主要预制构件常用尺寸，装配式混凝土建筑设计除应符合本指南规定外，尚应符合国家现行标准及河南省相关标准与法规的规定。本指南体现了河南省装配式混凝土居住建筑、公共建筑预制构件主要尺寸的特点，规定了各部位设计的常用尺寸，对装配式混凝土建筑的标准化设计和预制构件制作具有指导性。本指南由河南省住房和城乡建设厅负责管理，由河南省第二建设集团有限公司负责具体技术内容的解释。在实施过程中如发现需要修改或补充之处，请将意见和有关资料寄送至河南省第二建设集团有限公司（地址：郑州市中牟县郑东新区郑开大道89号，邮编：451450）主编单位：河南省第二建设集团有限公司河南清水建设科技有限公司参编单位：中国建筑第七工程局有限公司河南省建筑科学研究院有限公司机械工业第六设计研究院有限公司河南省第二建设集团有限公司设计分公司河南省城乡规划设计研究总院股份有限公司河南大学河南省装配式建筑产业协会郑州大学综合设计研究院有限公司河南城建学院新乡学院编制人员：苏群山、吴远超、董新红、张永举、王渊、蔡家润、罗孟亚、杜文风、张振魁王国伟、张中善、于秋波、祝建明、王庆伟、徐笑东、崔志鹏、卢星星、杨海东赵朝伟、张运森、崔耀、都宏全、邢启刚、吴萌、邢丽敏、杨相彪、陈建中赵运会、李托、张意祥、杨庆岩、孟旭、文辉、王仪、潘林、曾良审查人员:蔡黎明、栾景阳、齐光辉、强 中、王辉1编制说明I1.1 范围11.2 规范性引用文件11.3 术语和定义31.4 基本规定42居住建筑典型功能空间及构件优先尺寸62.1 一般规定62.2 起居室（厅）、卧室、餐厅、厨房、卫生间、玄关、公共走道、电梯厅尺寸72.3 楼梯间、空调板、阳台板、外门窗洞口尺寸92.4 外墙尺寸112.5 内隔墙尺寸123居住建筑装配式主要构件尺寸133.1一般规定133.2叠合板151.1 3空调板201.4 楼梯211.5 阳台板251.6 6剪力墙261.7 围护墙（混凝土填充墙）271.8 飘窗344 公共建筑典型功能空间优先尺寸341 .1一般规定344 .2典型功能空间优先尺寸355 公共建筑装配式主要构件尺寸365.1 1一般规定365.2 2柱385.3 梁405.4 叠合板455.5 围护墙535.6 楼梯57附录A设备管线接口尺寸59河南省装配式混凝土建筑主要构件尺寸指南1编制说明1.1 范围本指南适用于河南省装配式混凝土建筑设计和预制构件制作，包括用于设计的居住建筑和公共建筑典型功能空间优先尺寸、用于预制构件拆分和加工的装配式水平构件尺寸和竖向构件尺寸以及配套的标准化设备接口尺寸。1.2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本指南必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本指南；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本指南。GB55001工程结构通用规范GB55002建筑与市政工程抗震通用规范GB55008混凝土结构通用规范GB55019建筑与市政工程无障碍通用规范GB55025宿舍、旅馆建筑项目规范GB55031民用建筑通用规范GB55037建筑防火通用规范GB50016建筑设计防火规范GB50096住宅设计规范GB50099中小学校设计规范GB50352民用建筑设计统一标准GB50368住宅建筑规范GB50666混凝土结构工程施工规范GB50763无障碍设计规范GB51039综合医院建筑设计规范GB/T2518连续热镀锌和锌合金镀层钢板及钢带GB/T12755建筑用压型钢板GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T50002建筑模数协调标准GB/T51231装配式混凝土建筑技术标准JGJ1装配式混凝土结构技术规程JGJ36宿舍建筑设计规范JGJ62旅馆建筑设计规范JGJ114钢筋焊接网混凝土结构技术规程JGJ/T67办公建筑设计标准JGJ/T445工业化住宅尺寸协调标准JGJ/T494装配式建筑住宅设计选型标准JC/T2505装配式建筑预制混凝土楼板JG/T562预制混凝土楼梯DBJ4lT167CRB600H高强钢筋应用技术规程CECS273组合楼板设计与施工规范T/CECS10132大跨度预应力混凝土空心板T/CECS722钢管桁架预应力混凝土叠合板技术规程05SG408SP预应力空心板15G310-1装配式混凝土结构连接节点构造15G366-1桁架钢筋混凝土叠合板15G367-1预制钢筋混凝土板式楼梯20G310-3装配式混凝土结构连接节点构造（框架）20G367-2预制钢筋混凝土楼梯（公共建筑）13J104蒸压加气混凝土砌块板材构造16J110-2（16G333）预制混凝土外墙挂板（一）19CJ85-1装配式建筑蒸压加气混凝土板围护系统装配式混凝土结构住宅主要构件尺寸指南（中华人民共和国住房和城乡建设部公告2021年第156号）住宅装配化装修主要部品部件尺寸指南（中华人民共和国住房和城乡建设部公告2021年第156号）相关国家、行业及地方标准、规范1.3 术语和定义1.3. I装配式混凝土建筑precastconcretebuilding结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部品部件集成，其中结构系统由混凝土部件（预制构件）构成的装配式建筑。1.3.2 装配式混凝土结构precastconcretestructure由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构，包括装配整体式混凝土结构、全装配混凝土结构等。1.3.3 装配整体式混凝土结构monolithicprecastconcretestructure由预制混凝土构件通过可靠的连接方式进行连接并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构。1.3.4 优先尺寸preferredsize经过模数协调，从优选模数数列中选出的优先使用的标志尺寸。1.3.5 模数module选定的尺寸单位，作为尺度协调中的增值单位1.3.6 叠合受弯构件compositeflexuralcomponent预制混凝土梁、板顶部在现场后浇混凝土而形成的整体受弯构件，简称叠合梁、叠合板。1.3.7 蒸压加气混凝土墙板autoclavedaeratedconcretewallpanel在蒸压加气混凝土生产中配置经防锈涂层处理的钢筋网笼或钢筋网片的预制板材。1.3.8 预制混凝土外墙挂板precastconcretefacadepanel安装在主体结构上，起围护、保温、装饰作用的非承重预制混凝土外墙板，简称外墙挂板。1.3.9 预应力混凝土空心板prestressedconcretehollow-coreslabs具有标准化的板厚与标志宽度，由多个规则布置通长孔洞组成的先张法预应力混凝土板类空心构件。1.3. 10预应力混凝土钢管桁架叠合板prestressedconcretecompositeslabwithgroutedsteel-tubetrusses在钢管架预应力混凝土预制底板上配筋，并现场后浇混凝土叠合层形成的楼板。1.4. 11预应力混凝土楼梯prestressedstairs梯段板中部分受力钢筋采用先张法工艺施加预应力的混凝土楼梯。1.5. 本规定1.4. I装配式混凝土建筑标准化设计应遵循“少规格、多组合”的原则，各部品部件功能均需满足现行国家标准的相关要求。注释：装配式混凝土建筑要实现工业化装配式建造，首先应采用标准化、系列化设计方法，做到典型功能空间、连接构造、部品部件的标准化与系列化，最大程度提高标准化部品部件的使用占比，并在此基础上实现多样化。“少规格、多组合”是装配式混凝土建筑实现工业化设计的重要原则，减少部品部件的规格种类，提高部品部件生产模具的重复使用率，利于部品部件的生产制造与施工安装，利于提高生产速度和工人的劳动效率，从而降低造价。在装配式混凝土建筑设计中，不能为了多样化而放松标准化设计的基本原则，进而派生出不符合标准化、模数化要求的空间尺寸和构件尺寸。建筑设计的标准化和多样化不是对立关系，二者的协调配合能够实现标准化前提下的多样化。装配式混凝土建筑可以用标准化的典型功能空间组合出不同的平面形式和建筑形态，满足规划多样性和场地适应性要求。1.4.2 装配式混凝土建筑的尺寸应根据功能性和经济性原则确定，并应符合现行国家标准建筑模数协调标准GB/T50002的有关规定。注释：模数协调是装配式混凝土建筑实现标准化设计的基础，居住建筑和公共建筑的尺寸协调应综合考虑建筑使用功能、部品部件生产、现场施工安装和综合造价等因素，合理确定符合模数协调的优先尺寸o建筑模数协调标准GB/T50002是为推进房屋建筑工业化，实现建筑或部件的尺寸和安装位置的模数协调制定的。1.4.3 装配式混凝土建筑典型功能空间优先尺寸的确定除应与结构系统、外围护系统、内装系统及设备与管线系统相互协调外，尚应与部品部件的生产、运输及安装相互协调。注释：尺寸协调是装配式建筑进行各“系统”一体化集成设计的重要内容。建筑各功能空间优先尺寸的确定协调了部品部件之间的尺寸关系，通过统筹部品部件的生产、运输、安装各环节，使建造过程的配合更加快捷、精确。1.4.4 本指南中的构件适用于装配式混凝土建筑，可按表1.4.4选用。表1.4.4装配式混凝土建筑主要构件选用表构件类型适用性主要的产品/设计参数类别备注板式楼梯直板楼梯双跑楼梯层高跨度宽度踏步尺寸栏杆扶手隔墙荷载外观安装参数定型产品剪刀楼梯预应力剪刀楼梯楼板登合板底板装配整体式楼盖装配式楼盖跨度宽度厚度荷裁板底外观接缝预留孔洞参数化设计预应力叠合板底板定型产品空调板悬挑板楼层部位悬挑跨度宽度荷载外观定型产品阳台板板式悬挑阳台叠合阳台悬挑跨度宽度荷载外观参数化设计构件类型triIXL适用性主要的产品/设计参数类别备注柱预制柱框架框架剪力墙层高轴网尺寸截面尺寸外观参数化设计梁叠合梁框架框架-剪力墙轴网尺寸长度截面尺寸荷载外观参数化设计剪力墙剪力墙板剪力墙框架-剪力墙层高楼板与楼面做法洞口尺寸数量及高度连接形式外观参数化设计围护墙外墙墙板带窗洞墙板带门洞墙板层高楼板与楼面做法洞口尺寸数量及高度连接形式外观参数化设计外墙挂板条板墙板无洞口外墙板层高楼板与楼面做法尺寸数量及高度连接形式外观定型产品内隔墙条板墙板无洞口隔墙板层高楼板与楼面做法尺寸数量及高度连接形式外观定型产品注：叠合板底板包括桁架钢筋登合板底板、普通预制混凝土底板，其中普通预制混凝土底板是指不采用桁架钢筋的叠合板底板，尺寸可参照本指南的尺寸.围护墙中的外中指混凝土填充土.条板墙板指工厂化定型产品（蒸压加气混凝土墙板（ALC条AJ等）°注释：为确保工程设计、构件制作与安装质量，本指南借鉴了国内既有指南及河南省装配式混凝土建筑的成功实践经验，对主要预制构件及其节点构造等进行了尺寸的标准化引导，并推荐了这些构件的编号规则，便于构件设计选用和大规模工厂化生产。1.4.5 装配式混凝土建筑常用预制构件的外观几何形状、标志尺寸等应满足建筑使用功能的需求，并应综合考虑其使用频率以及经济性。注释：装配式混凝土建筑的标准化设计，是在人体工学研究的基础上，在满足建筑各功能空间使用需求的前提下，研究并实现典型功能空间的标准化，进而整理出标准化的部品部件的形状尺寸及对应的节点接口。1.4.6 构件及节点、接口尺寸采用标志尺寸和制作尺寸。注释：预制构件的标志尺寸是指符合模数数列的规定，用以标注建筑物定位线或基准面之间的距离。预制构件的制作尺寸是指制作预制构件时所依据的尺寸，它是在标志尺寸的基础上，考虑了安装时节点接口对标志尺寸的影响而确定的。预制构件的实际尺寸是指构件在制作完成后实际测得的尺寸，它包含了在制作过程中产生的不可避免的制作偏差。节点接口尺寸应与预制构件的制作公差相协调，实现预制构件之间的尺寸配合和协调工作。1.4.7 预制构件标志尺寸是根据国家现行标准建筑模数协调标准GB/T50002、工业化住宅尺寸协调标准JGJ/T445、装配式混凝土建筑技术体系发展指南（居住建筑）等有关国家标准、图集规定中的构件优先尺寸进行选择的，可作为工程中的通用构件使用。1.4.8 预制构件制作尺寸用于构件的生产、部品组装和施工安装。注释：装配式混凝土建筑的实施宜采用EPC模式，建造过程中，设计、生产和施工单位在早期的密切合作是十分重要的。预制构件常用标志尺寸的确定，设计单位应与构件生产、施工单位进行充分的协商、讨论，统筹兼顾生产设备、施工设备、运输条件等对构件尺寸的影响。1.4.9 居住建筑常用结构形式为剪力墙结构、框架结构、框架-剪力墙结构，常用层高为2.9m、3.0m,3.3m、3.6m四种，住宅层高宜取3.0m：公共建筑常用结构形式为框架结构、框架-剪力墙结构，层高宜按3M模数递变，常用层高为3.6m、3.9m、4.2m。注释：根据住房和城乡建设部2022年3月发布的住宅项目规范征求意见稿，将住宅层高调整到不低于3.0m,而住宅设计规范6850（）96-2（）11规定层高不小于2.801,考虑经济性问题，适应新规范的执行，本指南住宅层高只取了3.0m一种，这也是本指南适应新建建筑层高要求的体现。2居住建筑典型功能空间及构件优先尺寸2.1一般规定居住建筑功能空间的标准化设计应根据功能选择开间、进深、层高的优先尺寸。优先尺寸的选择应考虑功能空间的适应性、部品部件生产工艺及材料规格、各系统尺寸协调关系等因素，从基本模数（IM）、扩大模数（如2M、3M.）和分模数（如M/2、M/5）数列中优选，通用性强。2.1.1典型功能空间及构件依据民用建筑设计统一标准GB50352,居住建筑可分为住宅建筑和宿舍建筑。住宅建筑典型功能空间指住宅设计规范GB50096规定的套内基本功能空间及共用部分基本功能空间，包括起居室（厅）、卧室、餐厅、厨房、卫生间、阳台、入户玄关、楼梯间、公共走道、电梯厅（前室）.宿舍建筑典型功能空间指宿舍、旅馆建筑项目规范GB55025、宿舍建筑设计规范JGJ36规定的居住部分基本功能空间及公共部分基本功能空间，包括居室（含卫生间）、公共盥洗室、公共卫生间、公共活动室、楼梯间、阳台、公共走道、管理用房及储藏室。本指南仅以装配式剪力墙结构住宅为例进行相关规定。注释：住宅套型由基本使用功能空间组成，为了满足装配式住宅的工业化生产，通过对基本使用功能空间的研究并推荐可选用的尺寸序列，为装配式住宅设计和工厂生产提供参考依据。住宅典型功能空间优先尺寸应符合民用建筑通用规范、住宅建筑规范、住宅设计规范、无障碍设计规范、建筑与市政工程无障碍通用规范等对相关功能空间的最小尺寸、面积要求O2.1.2住宅外窗采用系列化设计，宜根据功能空间的外墙开间进行合理选用，并应满足采光、通风、节能等要求。注释：住宅的开窗既要满足采光要求，也要满足节能要求，还要考虑对室内家具布置的影响，因此需要合理选择窗户尺寸。2.1.3阳台进深方向尺寸采用系列化设计，开间宜与相连接套内空间的开间一致。2.1.4空调板（包括单机空调板、中央空调设备平台）宜采用标准化设计，可根据实际需要选用并与建筑设计进行组合统一。2.1.5本章采用了以下与墙板构件尺寸相关的设计参数：（1）建筑层高为3.0m；（2）建筑楼而做法厚度尺寸为100mm：（3）建筑普通窗台高度尺寸为900mm,飘窗台高度尺寸为600mm：（4）结构楼板厚度尺寸为130mm；（5）墙板构件厚度尺寸为200mm；（6）外墙梁高50Omm（不含建筑面层）。2.1.6起居室（厅）、卧室、餐厅、厨房、卫生间、玄关、公共走道尺寸为轴线尺寸，包含两侧墙体各Ioomm厚度和预留一般类粉刷/贴砖装修50mm厚度；楼梯、空调板、阳台板为净尺寸，不包含墙体、保温层、装饰层厚度。注释：本指南起居室（厅）、卧室、餐厅、厨房、卫生间、玄关、公共走道净尺寸与轴线尺寸，当采用一般类粉刷/贴砖装修时相差300mm,当采用集成厨房、卫生间或干挂装修工艺时预留厚度应结合实际做法确定。2.2 起居室（厅）、卧室'餐厅、厨房、卫生间、玄关、公共走道、电梯厅尺寸2.2.1 起居室（厅）平面设计宜按3M模数递变，优先尺寸可按表22.1选用：表2.2.1起居室（厅）平面优先尺寸项目优先尺寸（mm）开间3600,3900,4200,4500,4800,5100进深3600,3900,4200,4500,4800,5100,5400,5700注释：现行住宅设计规范GB50096规定起居室（厅）最小面积不应小于IOm2,布置家具的墙面长度不小于3m,本表由此推荐最小的开间及进深净尺寸不小于3.3m。2.2.2 卧室平面设计宜按3M模数递变，优先尺寸可按表2.2.2选用：表2.2.2卧室平面优先尺寸项目优先尺寸（mm）主卧室次卧室开间3300,36,3900,4200,45(X)27,300(),33,3600,3900进深3900,4200,4500,4800,5127,30,3300,3600,3900注释：现行住宅设计规范GB50096规定主卧不应小于9、单人间不应小于5,主卧考虑双人床、床头柜、衣柜布置，最小进深净尺寸需求3.3m；次卧考虑单人床布置，留有开门及适当活动空间，最小开间和进深净尺寸需求2.4m。2.2.3 餐厅平面设计宜按3M模数递变，优先尺寸可按表2.2.3选用。表2.2.3餐厅平面优先尺寸项目优先尺寸（mm）开问2700,3000,3300,3600,3900,4200进深2700,3000,3300,3600,3900,4200注释：餐厅最小开间应能满足靠墙布置餐耒，侧面留有通行宽度，按照一般四人餐集尺寸0.75mx1.5m,通道宽度0.9m,最小宽度净尺寸需求不小于2.4m；进深方向则应能满足两侧就坐用餐餐活动需求,每侧宽度不宜小于0.8m,进深方向净尺寸不宜小于2.4m。2.2.4 厨房受开门和开窗影响，布局形式有单排形、L形、双排形、U形，优先尺寸可按表2.2.4选用。表2.2.4厨房平面优先尺寸项目优先尺寸（开间X进深）（mm）单排形布局1800x3300,ISooX3900L形布局1800×3300,I8(X)X3900,(2400X33)双排形布局2400X2700,2400X3000U形布局2400×2400,2400X2700,(3000X2700),(3300X2400)注：括号内数值适用于无障碍厨房。注释：厨房应满足洗涤池、燃气灶、油烟机、热水器等厨具的布置需求，还应留有排气道、排水管道等设施安装位置，各厨具和设施的布置既要符合炊事操作流程的合理性，还要满足管线、管道的连接方便。厨房根据家具布置形式的不同可分为单排形、L形、双排形、U形，其中单排形空间利用效率最低，U形空间利用效率最高，住宅设计可根据套型平面合理选用。现行住宅设计规范GB50096规定厨房不应小于4.Oma,净宽不应小于1.50m：双排布置净距不应小于0.90m；无障碍厨房面积不应小于6.00m2,以上面积为扣除排气道、管井后的净使用面积。2.2.5 卫生间按照洁具数量常用有四件洁具、三件洁具布置方式。当住宅套型有多个卫生间，部分卫生间可根据需求仅布置二件洁具或一件洁具，优先尺寸可按表2.2.5选用。表2.2.5卫生间平面优先尺寸洁具数量优先尺寸（开间X进深）（mm）四件洁具1800×3300,2400×2700三件洁具1800X2400,1800×27()0,21×21,2100×24,21×2700,(24×27)注：括号内数值适用于无障碍卫生间。注释：卫生间应满足洗面盆、马桶、洗浴三件洁具布置要求：当卫生间空间足够，也可考虑将洗衣机布置在内；卫生间平面还应考虑排水管道布置区域，无外窗的卫生间应设计排气道。现行住宅设计规范GB50096规定三件卫生设备不应小于2.5Om，单一洁具单设便器时不应小于LlOm2,以上面积为扣除排气道、管井后的净使用面积。2.2.6 玄关宜按3M模数递变，优先尺寸可按表2.2.6选用：表2.2.6玄关优先尺寸类型宽度（mm）玄关1800,2100,2400,2700注释：玄关尺寸在现行住宅设计规范GB50096规定入户过道不小于1.2m基础上，考虑满足布置鞋柜或储物柜的宽度需求。类型宽度（mm）公共走道15002.2.7表2.2.7公共走道优先尺寸注释：在现行住宅设计规范GB50096规定公共走道净宽不小于1.2m。公共走道按墙面装修做法不同，优先尺寸可按表2.2.7选用:2.2.8 电梯厅（前室）按墙面装修做法不同，优先尺寸可按表2.2.8选用：表2.2.8电梯厅（前室）优先尺寸类型宽度（mm）电梯厅（前室）1800、2100、2700*注：“*”指消防电梯注释：现行住宅设计规范GB50096规定：普通电梯厅深度不应小于多台电梯中大的深度，且不应小于1.50m；建筑设计防火规范GB50016规定：消防电梯前室的使用面积不应小于6.0m,前室的短边不应小于2.4m;与防烟楼梯间合用的前室,使用面积尚应符合该规范第5.5.28条和第643条的规定。2.3 楼梯、空调板、阳台板、外门窗洞口尺寸图2.3.双跑楼梯示意图图2.3.12剪刀楼梯示意图（2）楼梯尺寸依据民用建筑设计统一标准GB50352、住宅设计规范GB50096等规范的规定,采用标准化设计：（3）楼梯均单侧设置扶手，双跑楼梯扶手靠梯井侧设置，剪刀楼梯扶手根据实际选定任意一侧安装扶手；楼梯梯段、楼梯平台应根据栏杆扶手安装需求设置预埋件；（4）楼梯进行结构设计以及构件拆分设计时，应满足楼梯梯段（包括梯段前后300mm范围）净高不应低于2.2m；楼梯平台（距离梯段30Omm范围内除外）净高不应低于2.0m。剪刀楼梯在进行结构设计时,其防火隔墙下宜设置预制钢筋混凝土梁；采用预应力混凝土楼梯时，梯段板厚度宜选用14Omm（I（5）楼梯间优先净尺寸，可按表2.3.1选用。表2.3.1楼梯间优先净尺寸类型层高(mm)楼梯间净宽（mm）梯井宽度或隔墙厚（mm）每跑梯段踏步数梯段宽（mm）踏步高（mm）踏步宽（mm）平台宽度（mm）双跑楼梯30002500,260015091225167*2601300剪刀楼梯3026150181225167*26014(X)注：*表示踏步按整层高度等分后，四舍五入取整的踏步高度。注释：楼梯间净宽为两侧墙体装饰层之间的宽度，墙面常用做法为20厚水泥砂浆粉刷和涂料饰面。2.3.2 空调板（1）空调板划分为单个室外机空调板，户式中央空调空调板（设备平台）；（2）预制空调板常用构件尺寸，可按表2.3.2选用；表2.3.2空调板优先净尺寸项目优先净尺寸（mm）单个室外机外墙内保温单个室外机外墙外保温中央空调空调板（设备平台）宽度1200,1400210024悬挑方向进深60070018001600（3）空调板结构标高宜与楼板顶板标高一致，中央空调空调板（设备平台）做法同阳台；（4）空调板应根据防护栏杆或百叶安装需求设置预埋件，根据单体设计立管类型和数量预留洞口。2.3.3 阳台板（1）阳台板沿悬挑长度方向按建筑模数3M设计，开间方向宽度同相邻室内功能空间开间尺寸;（2）阳台常用构件尺寸，可按表2.3.3选用：表2.3.3阳台平而优先净尺寸项目优先净尺寸（mm）相邻室内为厨房相邻室内为起居室（厅）、卧室开间1500,1800,2100,24003300,3600,3900,4200,4500,4800,5100进深（悬挑方向）1200,1500,1800,2100,2400（3）阳台板板顶结构标高宜与楼板顶板标高一致:（4）部分带空调位的阳台按阳台板考虑，空调机位与阳台采取栏杆或隔墙板分隔。2.3.4 外门窗（1）外门包含起居室（厅）、卧室通往阳台的（推拉）门及厨房通往生活阳台的（平开）门，宜按3M模数递变：（2）外窗这里指普通窗，宜按3M模数递变；（3）飘窗为两侧实体墙板型，挑出外墙尺寸600mm：（4）外门窗洞口优先尺寸，可按表2.3.4选用。表2.3.4外门窗洞口优先选用尺寸优先尺寸（mm）宽度高度外门推拉门1800,2100,2400,2700,3000,33002400平开门800,9002400外窗普通窗600,9,1200,1500,181500飘窗1200,1500,1800,2100,240018002.4 外墙尺寸2.4.1住宅外墙按典型功能空间的开间、进深划分墙板构件，根据墙板洞口的类型、数量可分为无洞口外墙板、一个窗洞外墙板、一个门洞（墙洞）外墙板。内墙板可结合实际情况参照外墙板执行。图2.4.1-1无洞口外墙板 图2.4. 1-2 一个窗洞外墙板图2.4. 1-3 一个门洞（墙洞）外墙板注释：对于有双洞口的墙板构件，考虑便于运输、安装、维护且减轻重量，建议具体工程设计将其拆分为两个墙板构件按本指南墙板类型选用。2.4.2外墙板优先尺寸外墙板尺寸高度按照建筑层高确定，宽度方向按照墙板构件类型规定如下:（1）无洞口外墙，主要应用于建筑山墙或电梯井道、楼梯间的外墙等区域，可按表2.4.2-1选用:表2.4.2-1无洞口墙板构件优先选用尺寸项目优先尺寸（mm）宽度1800,2100,2400,2700,3000（2）一个窗洞口外墙，主要应用于卧室、厨房、卫生间的外墙等区域，可按表2.4.2-2选用；表2.4.2-2一个窗洞口墙板构件优先选用尺寸项目优先尺寸（mm）宽度180021002400273000330036003900窗洞口（宽X高）900×1500900×1500900×150012×151200×150015×15(X)1500×15001500X150018()0X15(X)1800X150021(X)×15()02100X15002400×15(M)（3）一个门洞口外墙，主要应用于厨房、起居室（厅）、卧室通往阳台的外墙等区域，可按表242-3选用;表2.4.2-3一个门洞口墙板构件优先选用尺寸项目优先尺寸（mm）宽度180021002400270030003300门洞口（宽X高）900×2400900×24001800×24001800×24001800×24001800×2400项目优先尺寸（mm）宽度36003900420045004800门洞口（宽X高）1800×24002100×24002400×24002700×24003000×24002.5内隔墙尺寸2.5.1 本指南规定主要针对条板隔墙的应用：（1）内隔墙尺寸宽度宜采用3M的模数数列；高度按照建筑层高确定，根据实际分为包含梁高和不包含梁高；图2.5. 1-2 一个门洞（墙洞）墙板（2）按建筑墙体洞口的类型、数量可分为无洞口内墙板、一个门洞（墙洞）内墙板：图251-1无洞口墙板（3）装配式条板隔墙安装应进行预排测算，确定所采用的标注规格，减少现场裁切，同时，应考虑地面做法对条板隔墙开洞尺寸的影响，保证洞口净尺寸满足设计要求。注释：装配式条板隔墙主要分为空心条板隔墙、实心条板隔墙；空心条板包括混凝土空心条板、玻璃纤维增强水泥（GRC）空心条板、陶粒混凝土空心条板、RFC增韧性发泡水泥空心条板等，实心条板包括如蒸压加气混凝土条板（ALC）、发泡陶瓷轻质条板、聚苯颗粒水泥夹芯复合条板等。2.5.2 隔墙优先尺寸条板隔墙尺寸高度按照建筑层高确定，宽度方向按照墙板构件类型规定如下：（1）无洞口条板隔墙内墙板分为空心条板和实心条板，实心条板主要用于分户墙、套内与公共区域隔墙以及厨房卫生间周边内隔墙，空心条板主要用于套内其余隔墙，隔墙尺寸可按表2.5.2-1选用；表2.5.2-1装配式隔墙优先尺寸类型优先尺寸（mm）宽度高度厚度条板隔墙空心条板6002400,2500,2600,2700,2800100,2实心条板6002400,2500,2600,2700,2800100,200（2） 一个门洞条板隔墙内墙板宜采用实心墙板，用于入户门、户内有通行门洞处的隔墙，门洞常用尺寸包含800mm,900mm,1100mm,门洞位置宜在墙板构件中间，洞边墙肢不应小于30Omm,隔墙尺寸可按表252-2选用。表2.5.2-2装配式隔墙优先尺寸类型优先尺寸（mm）宽度高度厚度条板隔墙实心条板1400150017002400,2500,2600,2700,28100,2门洞口（宽X高）800900IlOO2100/3居住建筑装配式主要构件尺寸3. 1一般规定3.1. 1本章规定的居住建筑装配式构件以住宅为例。3.1.2装配式水平构件包括如下构件：叠合板（双向DBS、单向DBD）、空调板（KTB）、阳台板（YTB）、楼梯（双跑ST、剪刀梯JT、预应力剪刀楼梯YJT）。3.1.3装配式竖向构件具体包括如下构件：剪力墙（JQ）、外墙（WQ）、飘窗（PC）。注释：夹心保温外墙的尺寸与普通外墙尺寸只是墙厚度不一样，本章不单独列出表示；竖向构件剪力墙主要是指主体结构承重增部分，外墙指非承重混凝土墙，墙厚同结构承重墙，为降低自重、减小地宸作用，墙内可以设置空腔或填充轻质材料；装配式内隔墙一般采用条板墙，属于定型产品，种类比较多，可参照第2章内隔墙部分优先尺寸选用，本章不再单独列出来。3.1.4叠合板底板采用模台生产、水平运输方式，构件的最大外轮廓尺寸（包括预制构件本身和制作时预留的外露钢筋）要求为：宽度不宜大于3m,长度不宜大于9m。叠合楼板短跨方向3.Om,构件长度满足生产、运输时，叠合板底板宜采用整体预制。叠合楼板短跨方向3.0m或长方向长度不满足生产、运输时，叠合板底板可拆分成多块预制，拆分后的叠合板底板优先选用3M尺寸。3.1.5楼梯构件可适用于装配式混凝土结构住宅；楼梯设计所采用的活荷载应满足工程结构通用规范GB55001的相关规定要求。3.1.6外墙板构件类型按建筑墙体洞口的类型、数量可分为无洞口、一个窗洞和一个门洞三种情况。注释：住建部2021年9月份发布的装配式混凝土结构住宅主要构件尺寸指南中有双洞口墙板，但实际情况由于双洞口墙板一般尺寸较长，重量较大，生产、运输和吊装均难度较大，故一般都会拆分为两个构件，中间通过现浇段进行连接，故本章只表示一个洞口的墙板，更贴合实际情况。3. 1.7外墙板构件一般包括带梁预制和不带梁预制两种情况。注释：当结构剪力墙布置间距较小，外墙尺寸小，可以一起预制，这时候墙板会带梁预制，这样安装更方便。当间隔开间布置结构剪力墙，会导致外墙过长，如果整个墙板构件一起预制吊装，对生产、运输和吊装均带来了很大难题，通长将该墙板拆分为两个构件预制，这样外墙板只能不带梁预制，墙板的顶部设置插筋通过现浇梁连为一体。4. 1.8本章所涉及的水平构件相关设计参数：<1）叠合板的板厚为130mm,预制底板厚度为60mm,后浇叠合层厚度为70mm；（2）楼板的轴线跨度取值为剪力墙的中心线间距离；（3）叠合板底板、预制空调板伸入支座的尺寸为IOmm；（4）剪力墙的厚度为200mm；注释：本章以墙轴线居中确定构件制作尺寸，墙相对轴线偏心情况可参照本章公式推导确定。3.1.9本章采用了如下与墙板构件尺寸相关的设计参数：（1）建筑层高为3.00m：（2）建筑楼面做法尺寸为100mm；（3）建筑窗台高度尺寸为900mm,飘窗台高尺寸为600mm；（4）结构楼板厚度尺寸为130mm；（5）墙板构件厚度尺寸为200mm：（6）墙板构件底面与下层结构楼板顶面间的水平安装缝高度为20mm；（7）墙板安装调节余量为IOmm。注释：装配式混凝土住宅根据住宅类型、规划限高、节能标准等，在建筑层高、面层厚度、窗台高度等方面有多种尺寸，但随着对住宅建设品质要求的提高，越来越多地区的新建住宅需满足绿色建筑评价标准或健康住宅评价标准的要求，因此，本条款选取了具有较高共性，同时可满足绿色建筑及健康住宅相关要求的空间尺寸，作为应用预制墙板构件的装配式混凝土住宅的适用尺寸。3.1.10建筑墙体洞口的标志尺寸应采用符合3M的模数尺寸；带洞口的地板构件应根据洞口与门、窗、框等部品接口的要求，确定墙板构件内各部分的制作尺寸（图3.1.10）,并综合确定墙板构件制作和安装的允许偏差值。注释：带门窗洞口的增板构件应保证建筑门窗部品按照设计规定的尺寸及接口做法进行规范化的安装施工。因此，墙板构件中洞口的制作完成面不应超出建筑门窗部品的安装基准面。本指南针对采用台模生产的增板构件，给出了洞口各边的生产控制尺寸。需要说明的是，该尺寸不是一个固定的参数，与生产工艺、模具、台模设备、管理等相关；该尺寸还需要与墙板构件的允许尺寸偏差配合
