《电力拖动》测验四公开课教案教学设计课件资料.docx

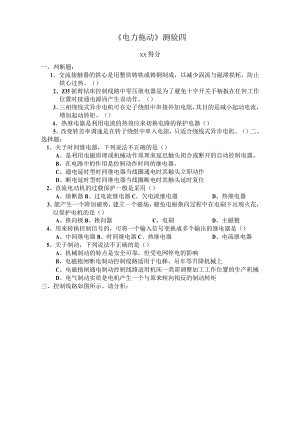

电力拖动测验四XX得分一、判断题：1、交流接触器的铁心是用整块铸铁或铸铜制成，以减少涡流与磁滞损耗，防止铁心过热。（）2、Z35摇臂钻床控制线路中零压继电器是为了避免十字开关手柄扳在任何工作位置时接通电源而产生误动作。（）3、三相绕线式异步电机可在定子绕组中串接外加电阻，其目的是减小起动电流，增加起动转矩。（）4、热继电器是利用电流的热效应来切换电路的保护电器（）5、改变转差率调速是在转子绕组中串入电阻，只适合绕线式异步电机。（）二、选择题：1、关于时间继电器，下列说法不正确的是（）A、是利用电磁原理或机械动作原理来延迟触头闭合或断开的自动控制电器。B、在电路中的作用是控制动作时间的继电器。C、通电延时型时间继电器当线圈通电时其触头立即动作D、断电延时型时间继电器当线圈断电时其触头延时复位2、直流电动机的过载保护一般是采用（）A、熔断器B、过电流继电器C、欠电流继电器D、热继电器3、能产生一个附加磁势，建立一个磁场，避免电枢换向过程中在电刷下出现火花，以保护电机的是（）A、换向极B、换向器C、电刷D、主磁极4、用来转换控制信号的，可将一个输入信号变换成多个输出的继电器是（）A、中间继电器B、时间继电器C、热继电器D、电流继电器5、关于制动，下列说法不正确的是（）A、机械制动的特点是安全可靠，但受电网停电的影响B、电磁抱闸断电制动控制线路适用于电梯、吊车等升降机械上C、电磁抱闸通电制动控制线路适用机床一类需调整加工工作位置的生产机械D、电气制动实质是电机产生一个与原来转向相反的制动转矩三、控制线路如图所示，请分析：
