丽水云中220kV输变电工程环境影响报告表.docx

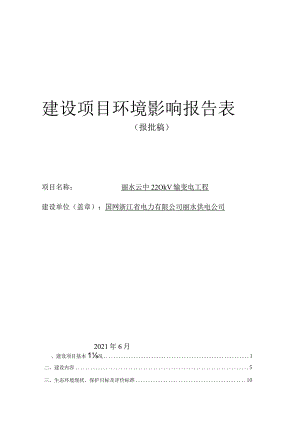

建设项目环境影响报告表（报批稿）项目名称：丽水云中22OkV输变电工程建设单位（盖章）：国网浙江省电力有限公司丽水供电公司2021年6月、建设项目基本1况1二、建设内容5三、生态环境现状、保护目标及评价标准10四、生态环境影响分析17五、主要生态环境保护措施29六、生态环境保护措施监督检查清单36七、结论38电磁环境影响专题评价39一、建设项目基本情况建设项目名称丽水云中220kV输变电工程项目代码2020-331125-44-02-150161建设单位联系人联系方式建设地点丽水市云和县地理坐标云中22OkV变电站中心坐标：东经119度31分31.22秒,北纬28度4分47.85秒丽西睦田入云中变220kV线路工程起点东经119度31分29.8秒,北纬28度4分47.1秒终点东经_119度30分9.97秒,北纬28度6分0.72秒建设项目行业类别五十五、核与辐射161、输变电工程用地（用海）面积（nr）/长度（km）用地面积：3.16hm2（永久用地L29hm2、临时用地1.87hm2）；线路长度2X80km建设性质5新建（迁建）门改建口扩建口技术改造建设项目申报情形5首次申报项目1不予批准后再次申报项目m超五年重新审核项目口重大变动重新报批项目项目审批（核准;备案）部门（选填）/项目审批（核准/备案）文号（选填）/总投资（万元）16541环保投资（万元）80环保投资占比（）0.48施工工期12个月是否开工建设6否口是：专项评价设置情况按环境影响评价技术导则输变电（HJ24-2020）,设电磁环境影响评价专题。规划情况无规划环境影响评价情况无规划及规划环境影响评价符合性分析无其他符合性分析（I）规划相符性分析本工程为新建工程，变电站站址线路路径已获得相关部门书面同意意见，符合当地总体规划要求。（2）“三线一单”符合性分析丽水共划定环境管控单元219个，范围为丽水全市，陆域总面积17298km?。优先保护单元133个，占全市总面积的75.67%,主要为自然保护区、风景名胜区、森林公园、湿地公园及重要湿地、饮用水源保护区、生态公益林等重要保护地以及生态功能较重要的地区。重点管控单元77个，占全市总面积的4.28%,其中，产业集聚重点管控单元40个，主要为工业发展集中区域;城镇生活重点管控单元37个，主要为城镇建设集中区域。般管控单元9个，占全市总面积的20.05%o根据丽水环境管控单元分类，本工程位于重点管控单元、一般管控单元及优先管控单元，本工程所在地环境管控单元情况见表11、图Llo表1.1本工程所经“三线一单”环境管控生态环境准入清单一览表,，三线一单，环境管控单元分类，三线一单，生态环境准入清单空间布局约束污染物排放管控重点管控单元禁止新建、扩建三类工业项目，现有三类工业项目改建不得增加污染物排放总量，鼓励现有三类工业项目搬迁关闭。禁止新建涉及一类重金属、持久性有机污染物排放等环境健康风险较大的二类工业项目。除工业功能区（小微园区、工业集聚点）外，原则上禁止新建其他二类工业项目。现有二类工业项目改建、扩建，不得增加管控单元污染物排放总量。严格执行畜禽养殖禁养区规定。推进城镇绿廊建设，建立城镇生态空间与区域生态空间的有机联系。严格实施污染物总量控制制度，根据区域环境质量改善目标，削减污染物排放总量。新建二类、三类工业项目污染物排放水平要达到同行业国内先进水平。加快落实污水处理厂建设及提升改造项目，推进工业园区（工业企业）“污水零直排区”建设，所有企业实现雨污分流。加强土壤和地下水污染防治与修复。一般管控单元原则上禁止新建三类工业项目，现有三类工业项目扩建、改建不得增加污染物排放总量并严格控制环境风险。禁止新建涉及一类重金属、持久性有机污染物排放的二类工业项目：禁止在工业功能区（包括小微园区、工业集聚点等）外新建其他二类工业项目，一二产业融合的加工类项目、利用当地资源的加工项目、工程项目配套的临时性项目等确实难以集聚的二类工业项目除外；工业功落实污染物总量控制制度，根据区域环境质量改善目标，削减污染物排放总量。加强农业面源污染治理，严格控制化肥农药施加量，合理水产养殖布局，控制水产养殖污染，逐步削能区（包括小微园区、工业集聚点等）外现有其他二类工业项目改建、扩建，不得增加管控单元污染物排放总量。建立集镇居住商业区、耕地保护区与工业功能区等集聚区块之间的防护带。严格执行畜禽养殖禁养区规定，根据区域用地和消纳水平，合理确定养殖规模。加强基本农田保护，严格限制非农项目占用耕地。减农业面源污染物排放量。优先保护单元涉及的生态保护红线，严格按照国家和省生态保护红线管理相关规定进行管控。生态保护红线原则上按照禁止开发区域进行管理，禁止工业化和城镇化，确保生态保护红线内“生态功能不降低，面积不减少，性质不改变，涉及的各类保护地，严格按照相应法律法规和相关规定进行管控。严禁水功能在II类以上河流设置排污口，管控单元内工业污染物排放总量不得增加。本工程属于产业结构调整指导目录（2019年本）中鼓励类“电网改造与建设”，不属于浙江省工业污染项目（产品、工艺）禁止和限制发展目录（第一批）中规定的禁止类和限制类项目。运行后无废水和废气产生，不改变区域大气及水环境质量，不属于管控措施中二类、三类工业项目，项目经过生态保护红线区域不属于生态保护红线管控措施中禁止项目，严格限制施工范围，尽可能减少开挖面积、开挖量，施工期间加强环境保护措施以及施工管理措施后，对生态保护红线生态功能、生态系统的稳定性和完整性无明显影响。项目建设符合所在区域的环境准入要求和环保要求。（3）与生态保护红线符合性分析云和县共划定6个生态保护红线，面积共349.37km2,主要包括云和县梅垄水库饮用水源保护区水源涵养生态保护红线、云和县雾溪水库饮用水源保护区水源涵养生态保护红线、云和县玉溪水库饮用水源保护区水源涵养生态保护红线、云和县水源保留区水源涵养生态保护红线、云和县云和湖省级森林公园生物多样性维护生态保护红线和云和县云和梯田国家湿地公园生物多样性维护生态保护红线。云和县陆域面积984knR生态保护红线占全县国土面积的比例为35.51%o根据云和县生态保护红线划定方案，本工程位于云和县水源保留区水源涵养生态保护红线（331125-11-004）,本工程所在生态保护红线管控情况见表1.2、图1.2。表1.2本工程所在生态保护红线相关情况一览表态护线称生保红名总面积，(km2)斑块数量系征表种态特代物生统及性保护地情况与保线关路态红置系线生护位管控措施和水保区源养态护线云县源留水涵生保红279.87136常绿、落叶阔叶混交林和针阔混交林代表性物种为银杏、钟萼木、香果树、鹅掌楸、长叶椎为云和县国家生态公益林保护范围输电线路位于生态保护红线内长约2.52km,位于生态保护红线区域立塔约8基。其中拟建玄中丽西220kV输电线路长约0.91km,立塔约3基；拟建云中碎田22()kV输电线路长约1.61km,立塔约5基云和县水源保留区水源涵养生态保护红线按照国家级公益林管理办法、浙江省公益林管理办法及相关法律法规实施保护管理。公益林内禁止新建坟墓、开山采石以及挖砂、取土、开垦等毁林行为；禁止采挖活立木；禁止法律、法规规定的其他行为。公益林林木只准进行抚育和更新性质的采伐；因抚育和更新需要采伐公益林林木的，应当依法办理林木采伐许可证；禁止在国家级公益林地开垦、采石、采沙、取土，严格控制勘查、开采矿藏和工程建设征收、征用、占用国家级公益林地；在不影响生态功能的前提下，保持现有村镇的发展规模，适度进行符合相关规划的农牧业(如土地垦造)和旅游活动(如漂流、游步道、非大规模商业性质的民宿等)，适度开发符合相关规划的风电、光伏电站和水电项目；符合相关规划、公益性、有关民生的线性基础设施报相关部门审批后再进行建设；禁止大规模经营性畜禽养殖。本工程不属于云和县水源保留区水源涵养生态保护红线管控措施中规定的禁止类和控制类项目，属于管控措施中适度开发符合规划的风电、光伏电站和水电项目。因此，本项目建设符合所在生态保护红线管控措施要求。丽水市“三线一单”图集丽水市环境管控单元分类图2oor8rl.Pocs119o0'0¾x1l9o3G0”东i2(ro,119W东119m3(Hr东12O"GO"东W-QlQ,8z比例尺048km图例«市驻地龄区县驻地1.Zj市界I区县界水域管控单元分类优先保护单元重点管控单元一般管控单元站址本工程线路制图单位：浙江环科环境研究院有限公司!2Ou3O,O"东2020年6月图Ll本工程与“三线一单”环境管控单元相对位置关系图÷S、漉脱下河龙山。331125座头镇人用Q,11-00322OkV云中变电站木幄花:zw11mem>.jw“幺BMfl”-UBX<bv*MHCttAJbwfRr<fcrM乡镇驻地生态保护红线一地区界一,县界-乡镇界高速图1.2本工程线路与生态保护红线相对位置关系图站址本工程线路比例尺2.755.5km二、建设内容地理位置变电站位于丽水市云和县沙溪工业园区，输电线路位于丽水市云和县。建设项目地理位置图见图2.1。项目组成及规模建设主要工程及规模本建设项目内容包括：云中22OkV变电站新建工程；丽西睦田兀入云中变220kV线路工程。1、云中22OkV变电站新建工程1.1站址概况云中220kV变电站位于云和县沙溪工业园区，变电站总平面布置图见图2.2。云中220kV变电站新建工程工程组成详见表2.k表2.1本工程建设规模一览表项目名称建设规模主体工程1.1主变户内布置，本期：2X240MVA；远景：3×240MVA1.222OkV配电装置220kV户内GIS设备1.3IIOkV配电装置IIOkV户内GIS设备1.4220kV出线本期：4回，远景：8回1.5IlOkV出线本期：8回；远景：14回1.6无功补偿装置本期装设2X10Mvar的并联电容器和2X20MVar的SVG动态无功补偿装置；远景装设3X10MVar的并联电容器和3X20MVar的SVG动态无功补偿装置。辅助工程1.1供水引接市政自来水供水1.2排水雨污分流，地面雨水收集后排至市政雨水管网，生活污水经化粪池处理后，定期清运1.3进站道路从横一路引接,长15m环保工程1.1事故油坑每台主变下设事故油坑，与站内事故油池相连1.2事故油池1座，设油水分离装置，容积为70n1.3化粪池1座2、2.12×4.2.2相西睦田JT入云中变220kV线路工程线路工程概况新建双回架空线路2X8.0km,其中新建丽西云中双回路2x4.0km,睦田云中双回路0km,架空线路导线截面选择为2×630mm2o线路路径走向本期丽西变-睦田变220kV开口环入云中变输电线路形成两条双回线路，分别是睦田安地镇朱溪镇市。西黄沙八、g和莲镇。安O祯吐紧胴课巨.浦湾区州图例寿宁®和二魁镇RZ:站址本工程线路比例尺048km停.Ofiih二庄。腊口笆£*。大东坝的4N九龙山AJ路速道道高铁高国省C）大洲镇衢"zftmII。宝溪S金色镇。湖山加幅馍米阵O石练镇焦滩b王村口镇。岩樟锦溪镇C）龙黄茅尖屏南镇贤良荷地演<WjigLO舒洪镇竹源。石塘镇0二睦田W入百中变222OkV云中变电站崇美镇Ky大地东坑雁溪。九龙。o4梅岐、大源钝。RO岩坦镇季宅。东源银飞八、m6帙湖万阜曲阳镇温省界一设区市界县（Ilj）界河流、湖泊、水库图2.1丽水云中22Okv输变电工程地理位置示意图图2.2云中22OkV变电站工程总平面布置图云中I、11回线路、丽西云中I、11回线路。一条新建线路在丽西睦田220kV线路58#附近新建双回路转角塔，另一条从丽西睦田220kV线路60#起，两条线路平行向东南走线，跨越35kV云岗3207线，再经S53省道遂道上方、岩下规划区块东北侧，至瓦窑岗村北侧跨越35kV云崇线、规划电气铁路和X305县道，避开洋背村处房屋继续向南走线，至云中变西侧山梁，线路左转至云中22OkV变终端塔进入云中变，输电线路路径沿线区域经过白龙山街道凤凰山街道、崇头镇、赤石乡。本期线路工程路径示意图见图2.3。注：丽西睦田220kV线路工程包含于丽西50OkV变电站220kV配套送出工程，丽西50OkV变电站220kV配套送出工程的环境影响评价文件己获得丽水市生态环境局丽环建20214号文的批复。该工程尚未开始建设。后期该工程与本工程将同步建设，因此，本工程在接点附近不涉及线路和塔基拆除。2.3 导线、地线及杆塔基础导线采用2XJL/G1A-630/45钢芯铝绞线，双回路部分地线采用2根OPGW-150光缆。单回路部分地线采用OPGW-150光缆和JLB35-120铝包钢绞线。本工程新建杆塔共22基，其中IOmm覆冰部分杆塔19基，采用国网公司通用设计中220-HC21S模块塔型；15mm覆冰部分杆塔3基，采用国网公司通用设计中220-HD31S模块塔型。基础采用掏挖式基础。本工程使用的具体塔型数量见表2.2。本期线路工程塔型图见图2.4。表2.2本工程使用的塔型一览表序号模块塔型类型呼高(m)数量(基)类别1220-HC21SSJCl转角塔302角钢塔2220-HC21SSJC2转角塔303角钢塔3220-HC2ISSJC3转角塔272角钢塔4220-HC21SSDJC转角塔242角钢塔5220-HC21SSZC2直线塔303角钢塔6220-HC21SSZC4直线塔364角钢塔7220-HC21SSZCK直线塔392角钢塔8220-HC21SSZCK直线塔481角钢塔9220-HD31SSZC4直线塔361角钢塔10220-HD31SSDJC转角塔272角钢塔合计222kV云中变电站图2.3丽西睦田入云中变22OkV线路工程路径图图例本工程线路已建线路比例尺012他图2.4丽西睦田n入云中变22OkV线路工程塔型一览图2.4 导线对地距离和交叉跨越距离根据110kV750kV架空输电线路设计规范（GB50545-2010）规定，220kV架空输电线路导线对地和交叉跨越距离见表2.3o表2.3导线对地和交叉跨越最小距离线路经过地区最小距离（m）居民区7.5非居民区6.5建筑物6.0公路（路面）7.0本工程输电线路重要交叉跨越情况见表2.4。表2.4本工程交叉跨越一览表工程名称交跨对象次数丽西睦田丸入云中变220kV线路工程IlOkV沙和线2次规划铁路2次河流2次22OkV云中变电站为主变户外布置变电站，变电站大门设在站区西北侧，22OkV配电平及场置 总面现布装置楼布置在站区西侧，采用架空及电缆混合出线，主变架空进线方式；UOkV配电装置楼布置在站区东侧，采用架空及电缆混合出线，主变架空进线方式；SVG动态无功补偿装置布置于站区东南侧；主变采用户外布置于220kV配电装置楼和UOkV配电装置楼中间。变电站进站道路与站内道路主道路连通，站内道路成环型布置。化粪池布置于220kV配电装置楼北侧，事故油池布置于主变北侧。变电站工程按最终规模一次征地，围墙内占地9034m2,总征地面积9915n站区场地平均标高初定为197.0m（1985国家高程）。回填区建筑物采用800的旋挖灌注桩，主变基础、构架基础、消防水池、避雷针基础、围墙基础等采用600的旋挖灌注桩，根据地形起伏，桩长选用6.5-23.5m；回填区道路采用高压注浆挤密方案，挖方区所有建（构）筑物均采用天然地基。1、施工工艺（1）变电站施方工案云中22OkV变电站为新建变电站，其施工主要包括站址四通一平、地基处理、土石方开挖、土建施工及设备安装等几个阶段。在施工过程中采用机械施工和人工施工相结合的方法，主要的施工工艺和方法见表2.5,工艺流程见图2.5。表2.5变电站主要施工工艺和方法一序号施工阶段施工场所施工工艺、方法1站址三通一平新建站区采用自卸卡车分层立抛填筑，推土机摊铺，并使厚度满足要求，振动碾压密实，边角部位采用平板振动夯实。N地基处理建筑物采用人工开挖基槽，钢模板浇制钢筋混凝土。砖混、混凝土、预制构件等建材采用塔吊垂直提升，水平运输采用人力推车搬运。土方开挖管沟水管排跟机械和人工相结合开挖基槽。土建施工站内外道路土建施工期间宜暂铺泥结碎石面层，待土建施工、构支架吊装施工基本结束，大型施工机具退场后，再铺筑永久路面层。图2.5本项目变电站施工工艺流程示意图（2）输电线路本项目架空输电线路包括塔基施工、铁塔组装、安装及架线等工作。本项目线路施工工艺流程示意图见图2.6。塔基施工基坑开挖f混凝土浇筑。塔基开挖回填后，尚余一定量的土方，因此最终塔基占地区回填后一般仅高出原地面不足1015cm,为合理利用土地资源，先将余土就近堆放，后期回填至塔基部位。采取人工夯实方式对塔基开挖产生的土石方在塔基周边分层碾压，夯实工具采用夯锤。铁塔安装施工工程铁塔安装施工采用分解组塔的施工方法。在实际施工过程中，根据铁塔的形式、高度、重量以及施工场地、施工设备等施工现场情况，确定正装分解组塔或倒装分解组塔。利用支立抱杆，吊装铁塔构件，抱杆通过牵引绳的连接拉动，随铁塔高度的增高而上升，各个构件顶端和底部支脚采用螺栓连接。架线施工线路架线采用张力架线方法施工，施工方法依次为：放线通道处理、架空地线展放及收紧、展放导引绳、牵放牵引绳、牵放导线、锚固导线、紧线临锚、附件安装、压接升空、间隔棒安装、耐张塔平衡挂线和跳线安装等。线路沿线设置牵张场，采用张力机紧线，一般以张力放线施工段作为紧线段，以直线塔作为紧线操作塔。紧线完毕后进行附件、线夹、防振金具、间隔棒等安装。架线施工中对交叉跨越情况一般采用占地和扰动均较小的搭建竹木塔架的方法，在需跨越的线路、公路、铁路的两侧搭建竹木塔架，竹木塔架高度以不影响其运行为准。其他图2.6本项目架空输电线路施工工艺流程示意图2、施工周期和人员配置工程施工周期约12个月。3、土石方平衡本项目工程开挖土方总量为1185211回填土方总量15659n,外购方4789n,余方量982m3,本工程产生的余方主要为塔基基础开挖产生的余土，施工完毕后可就地摊平。三、生态环境现状、保护目标及评价标准1、项目所在区域自然环境及生态功能区划本项目建设地点位于丽水市云和县，是丽水市的下辖县，地处浙江省西南部，素有“九山半水半分田”之称。总面积978km2o云和县境内以高丘及低、中山为主，地势自西南根据丽水市“三线一单”生态环境分区管控方案，本项目所处区域为本工程位于重点管控单元、一般管控单元及优先管控单元，未涉及总体管控要求禁止情形，项目建设符合所在区域的环境准入要求和环保要求。根据云和县生态保护红线划定方案，本项目评价范围内涉及云和县水源保留区水源涵养生态保护红线（331125-11-004）,输电线路位于生态保护红线内长约2.52km,位于生态保护红线区域立塔约8基。其中拟建云中丽西22OkV输电线路长约0.91km,立塔约3基；拟建云中睦田22OkV输电线路长约1.61km,立塔约5基。木项目不属于云和县水源保留区水源涵养生态保护红线管控措施中规定的禁止类和控制类项目，属于符合相关规划、公益性、有关民生的线性基础设施报相关部门审批后再进行建设的项目，本项目建设符合所在生态保护红线管控措施要求。2、项目周边生态环境现状生态环 境现状本项目位于丽水市云和县，拟建输电线路沿线水文地质条件主要为低山丘陵区，局部为山前平坡。拟建线路主要跨越地表河流有浮云溪，跨越处河流宽度约70m,线路跨越跨越段河流水体主要功能为航道、农业灌溉用水。本工程所区域水系图见图3.1。浮云溪起源于云和县，经云和县向东北向流至丽水莲都区后汇入瓯江，从温州入海，属于瓯江水系。瓯江，中国东海独流入海河流，浙江第二大江，位于浙江南部，历史上曾名永宁江、永嘉江、温江、慎江。发源于龙泉市与庆元县交界的百山祖西北麓锅帽尖，自西向东流，贯穿整个浙南山区，流经丽水、温州等市，干流全长388km,流域面积18028km2,从温州市流入东海温州湾。瓯江年均径流量202.7亿（最大308.5亿n,最小92.8亿）,水能理论蕴藏量190万千瓦，可开发装机容量170万千瓦，年发电量54亿千瓦时。浮云溪属于山区季节性河流，雨季水量水位暴涨，非洪水期水量相对较小。龙泉溪云和县段建有紧水滩水库，水库坝址位于云和县紧水滩镇，水库集雨面积276Ikm2o水库设计标准为1000年一遇，校核标准为万年一遇，水库设计洪水位为190.29m,相应库容为126989万11设计正常水位为184.00m,相应库容为相3483万nf,汛限水位为184.00m,相应库容为103488万n?,校核洪水位为192.70m,相应库容137278万n?。坝顶高程194.00m,历史最高洪水位为186.66m（1995年6月30日）。根据浙江省人民政府关于浙江省水功能区水环境功能区划分方案（2015）的批复（浙政函（2015）71号），紧水滩水库饮用水水源保护区范围划分如下：准保护区水域范围：道太（大白图3.1本工程所在区域水系图岸）至紧水滩水库大坝；陆域：水库周边山脊线以内（瓯江7水域对应的陆域除外，共178.083km2）o本期线路距离紧水滩水库饮用水水源保护区边界约5km。评价区处于亚热带季风气候，特点是冬夏季风交替显著。根据中国植被中自然植被的分类系统，评价区属亚热带常绿阔叶林区域一1VAiiaT浙、皖山地丘陵青冈标、苦楮林、栽培植被区和IVAiia-2浙闽山丘甜楮、木荷林区，地带性植被为常绿阔叶林，组成林木层的优主势种主要是禾本科的毛竹（PhyllOStachysedulisy杉科的杉木属（CUnninghamiaIanCeOIata）、樟树科的樟属（Cinnamomuzn）等种类。杉木林在评价区内分布面积很广，海拔800m以下的丘陵山地几乎随处可见。林下灌木主要为械木、盐肤木、松木、山茶花、悬钩子等。草本主要有小蓬草、乌蕨、星宿菜、积雪草等o此外杉木林、毛竹林分布也很广泛。灌丛组成种类以杜鹃花科、山茶科、蔷薇科为主；草丛多为禾草草丛、蕨类草丛等。评价范围内水热条件好，大部分地区为双季稻小麦（或大麦、油菜、蚕豆）一年三熟，部分地区为单季晚稻和小麦一年两熟；旱地作物以红薯、油菜、大麦、大豆和玉米为主，山区多栽种茶、板栗、香棚等经济树种，另外评价范围内果树品种众多，以柑橘、杨梅、梨、桃、枇杷等种类居多。现场踏勘时,本项目影响范围内未发现国家重点保护野生动物名录（2021年版）、国家重点保护野生植物名录（2020年征求意见稿）中收录的国家重点保护野生动植物。根据相关资料和现场实地调查，沿线两栖类种类有中华大蟾蛛、黑框蟾蛛、中国雨蛙、泽蛙、花姬蛙等，主要分布在山林溪沟、村庄沟渠及水田附近，在工程沿线周边沟渠和农田较为常见。爬行类种类主要有石龙子、草游蛇、乌游蛇、乌梢蛇、灰鼠蛇、竹叶青、多疣壁虎等。调查期间未发现国家重点保护的爬行类物种及其栖息地。拟建线路沿线出现过的鸟类主要有普通秧鸡、家燕、杜鹃、灰头啄木鸟、麻雀、画眉、灰框雀鹃、大山雀、黄腹山雀、灰喉山椒鸟、云雀、白鹊鹑等，但此次生态调查期间未发现其集中栖息地。本工程沿线区域出现过的兽类主要有华南兔、小家鼠、隐纹花松鼠、赤腹松鼠、褐家鼠、中华竹鼠、黄鼬、黄胸鼠、黄毛鼠等，但此次生态调查期间未发现其集中栖息地。3、环境现状评价输变电建设项目主要主要影响因子为工频电场、工频磁场和噪声。2021年3月9日，我公司委托杭州旭辐检测技术有限公司对变电站的工频电场、工频磁场、站址周围环保目标的工频电场、工频磁场及噪声，线路沿线环保目标的工频电场、工频磁场及噪声环境进行了现状监测。2021年6月10日，对云中22OkV变电站周围的声环境进行了监测。（1）声环境现状评价监测因子昼间、夜间等效连续，Leq。11监测方法监测方法采取用声环境质量标准(GB3096-2008)、环境噪声监测技术规范噪声测量值修正(HJ706-2014)。布点原则本次项目监测布点在拟建变电站及线路沿线处。监测点需避开较高的建筑物、树木，测量地点相对空旷，测量高度l.2m。监测点位见ZK意图3.2,图3.3。监测仪器监测仪器：声级计，仪器编号：JCO2-12-2015,频率范围：10Hz16kHz,测量范围：2514OdB（八）,检定有效期为2020年12月28日2021年12月27日，检定单位为浙江省计量科学研究院。监测条件2021年3月9日(昼间8:0017:00),环境温度：13°C16C;环境湿度：47.5%U9.0%;风速：0.1ms-0.2s;天气状况：多云。2021年3月9日(夜间22:0023:50),环境温度：1O°C11°C;环境湿度：53.5%54.0%;风速：0.1ms0.3ms;天气状况：多云。2021年6月10日(昼间15:0015:30),环境温度：3031;环境湿度：65%68%;风速：lm;天气状况：阴。2021年6月10日(夜间22:0022:30),环境温度：26;环境湿度：67-70%；风速：1.5ms;天气状况：阴。本次项目监测方案共设10个噪声监测点位，监测结果见下表3.1。表3.1声环境环境现状监测结果一览表编号监测点位名称昼间(dB（八）)夜间(dB（八）)1拟建220kV变电站北侧44392拟建220kV变电站西侧43403拟建220kV变电站南侧41394拟建220kV变电站东侧42385拟建站址西南侧约IOm高胥村看护房东北侧41396拟建云中睦田220kV输电线路东北侧约15m村头村库房西南侧48427拟建云中丽西220kV输电线路线路跨越处洋背村香菇种植棚西南侧46448拟建云中丽西22OkV输电线路线路西南侧约30m洋背村民房东北侧43409拟建云中睦田22OkV输电线路西南侧约25m,拟建云中丽西22OkV输电线路东北侧约40m岩下村民房东北侧393710拟建云中睦田220kV输电线路东北侧约35m丽水职业技术学院培训基地西南侧3837由表3.2可知，拟建变电站北侧声环境昼间为44dB（八）,夜间为39dB（八）,昼、夜间声环境背景值均满足声环境质量标准(GB3096-2008)3类标准要求，其他各侧声环境背景值昼间(4143)dB（八）、夜间(3840)dB（八）,昼、夜间声环境背景值均满足声环境质量标准(GB3096-2008)2类标准要求。变电站站址东南侧环境保护目标-高胥村看护房处声环境昼间为41dB（八）,夜间为39dB（八）,昼间、夜间满足声环境质量标准(GB3096-2008)2类标准要求；拟建线路沿线保护目标-村头村、坪背村处声环境昼间为(4348)clB（八）,夜间为(4044)dB（八）,昼间、夜间均满足声环境质量标准(GB309&2008)4a类标准要求；岩下村、丽水职业技术学院培训基地处声环境昼间为(3839)dB（八）,夜间为37dB（八）,昼间、夜间均满足声环境质量标准(GB3096-2008)1类标准要求。(2)电磁环境现状评价(详见专题评价)本期设置8个电磁环境监测点，工频电场强度、工频磁感应强度均满足400OV/m、100T控制限值。4、生态环境敏感区工程建设影响范围及评价区域内，无自然保护区、风景名胜区、生活饮用水源保护区、森林公园、水土流失重点治理区等特殊生态敏感目标。输电线路位于云和县水源保留区水源涵养生态保护红线的长度约为2.52km,本项目不属于云和县水源保留区水源涵养生态保护红线管控措施中规定的禁止类和控制类项目，属于符合相关规划、公益性、有关民生的线性基础设施报相关部门审批后再进行建设的项目，本项目建设符合所在生态保护红线管控措施要求。目的环染态问 项关有污生坏题 与有原境和破丽西睦田220kV线路工程包含于丽西500kV变电站220kV配套送出工程，丽西500kV变电站220kV配套送出工程的环境影响评价文件已获得丽水市生态环境局丽环建20214号文的批复。目前该工程尚未开始建设。综上所述，本项目无原有污染问题。5、评价范围(1)电磁环境影响评价范围环护标 态保田 生境根据环境影响评价技术导则输变电(HJ24-2020),确定220kV变电站以厂界外40m范围内区域；220kV架空输电线路边导线地面投影外两侧各40m带状区域。(2)声环境影响评价范围根据环境影响评价技术导则输变电(HJ24-2020),本工程22OkV架空线路声环境评价范围为边导线地面投影外两侧各40m范围内的区域。根据环境影响评价技术导则声环境(HJ2.4-2009)规定，声环境影响评价范围依据评价工作等级确定。对于以固定声源为主的建设项目满足一级评价的要求，一般以建设项目边界向外20Om为评价范围，二级、三级评价范围可根据建设项目所在区域和相邻区域的声环境功能区类别及敏感目标等实际情况适小。本项目声环境评价等级为二级，根据调查，变电站位于丽水市云和县沙溪工业园区，变电站北侧约18m为厂房，变电站西南侧约12m为临时活动板房，变电站东南侧约135m为高胥村民房，考虑变电站围墙、配电装置楼等构筑物的隔声作用及噪声随着距离增加的衰减因素，根据预测当变电站噪声衰减至厂界外100m时噪声贡献值可忽略不计，结合项目实际情况和导则要求，本项目以变电站站界外IoOm范围内区域作为声环境评价范围。(3)生态环境影响评价范围根据环境影响评价技术导则输变电(HJ24-2020),本项目云中22OkV变电站生态环境影响评价范围为围墙外500m内；输电线路生态环境影响评价范围为线路边导线地面投影外两侧各300m内的带状区域；穿越生态保护红线段段确定以边导线地面投影外两侧IOoom带状区域为生态环境评价范围。(4)地表水影响评价范围依据环境影响评价技术导则地表水环境(HJ2.3-2018),本项目地表水评价范围为生活污水排放路径。变电站运行期生活污水经化粪池处理后定期清运，输电线路施工人员在沿线村镇租房居住，生活污水利用当地已有的污水处理系统进行处理；施工期220kV架空线路跨越河流浮云溪1次，施工期采用环境保护措施和管理措施后，不会对地表水体水质产生影响。环境敏感目标(1)电磁环境敏感目标根据现场踏勘，本项目云中220kV变电站拟建站址周围有2处电磁环境敏感目标，220kV架空线路沿线有4处电磁环境敏感目标，详见电磁环境影响专题评价。(2)声环境敏感目标根据现场踏勘，本项目220kV变电站拟建址评价范围内有1处声环境敏感目标；220kV架空线路拟建址评价范围内有Z处声环境敏感目标。详见表3.2。站址周围环境保护目标、线路沿线环境保护目标相对位置关系图见图3.2,图3.3。表3.2本建设项目环境敏感目标分布情况表序号工程名称地理位置环境保护目标方位及距离户数/人数房屋类型响子影因环境保护要求I云中220kV变电站工程云和县沙溪工业园区浙江东泰阀门有限公司在建厂房北侧约18m1处工厂E、B工频电场强度<4000Vm,工频磁感应强度<100T;声环境2类高胥村看护房西南侧约IOm11人简易房E、B、N2丽西睦田五入云中变220kV线路工程丽水市云和县村头村*东北侧约15m1处1层库房E、B、N工频电场强度<4000Vm,工频磁感应强度<100T,声环境l4a类库背村*西南侧0-25m香菇种植棚（其中跨越1处）5户/约10人1层尖顶E、B、N西南侧约30m民房1户/约6人23层尖顶E、B、N岩下村西南侧约25m,东北侧约40m1户/3人1层尖顶E、B、N丽水职业技术学院培训基地东北侧约35m1处2层尖顶E、B、N注：N一噪声，B工频电场强度，E工频磁感应强度。因村头村、库背村位于后交线两侧，两处的环境敏感目标处声环境执行声环境质量标准4a类标准，其余环境敏感目标处声环境执行声环境质量标准1类标准。（3）生态环境敏感目标本项目评价范围不涉及自然保护区、世界文化和自然遗产地、风景名胜区、森林公园、地质公园、重要湿地、原始天然林、
