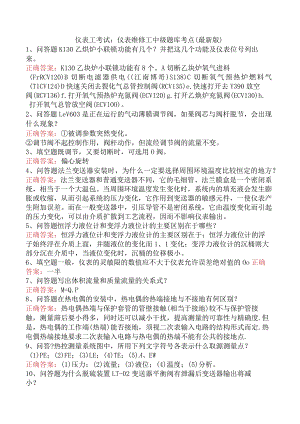

仪表工考试：仪表维修工中级题库考点（最新版）.docx

仪表工考试：仪表维修工中级题库考点(最新版)1、问答题K130乙烘炉小联锁功能有几个？并把这几个功能及仪表位号列出来。正确答案：K130乙块炉小联锁功能有8个。A切断乙块炉氧气进料(FrRCV120)B切断电滤器供电(江南博哥)S138)C切断氧气预热炉燃料气(TICV124)D快速关闭去裂化气总管控制阀(RCV135)e.快速打开去Y390放空阀(RCV136)f.打开氧气预热炉充氮阀(ECVI20)g.打开乙焕炉充氮阀(ECV130)h.打开氧气总管放空阀(ECVlOO)。2、问答题LeV603是正在运行的气动薄膜调节阀，如果阀芯与阀杆脱节，会出现什么现象？正确答案：被调参数突然变化。调节阀不起控制作用，阀杆动作，但流经调节阀的流量不变。3、填空题既调节，又要切断时，可选用O阀。正确答案：偏心旋转4、问答题法兰变送器安装时，为什么一定要选择周围环境温度比较恒定的地方？正确答案：法兰变送器和普通变送器不同，它的毛细管、法兰膜盒是一个密闭系统，相当于一个大温包。当周围环境温度发生变化时，系统内的填充液会发生膨胀或收缩，从而引起系统的压力变化，它作用到变送器的敏感元件，一使仪表产生附加误差。而在一般变送器中，引压导管不是密闭系统，它由温度变化而引起的压力变化，可以由介质扩散到工艺流程，因而不影响仪表输出。5、问答题恒浮力液位计和变浮力液位计的主要区别在于哪些？正确答案：恒浮力液位计和变浮力液位计的主要区别在于：恒浮力液位计的浮子始终浮在介质上面，并随液位的变化而1、1变化；变浮力液位计的沉桶则大部分沉在介质中，当液位变化时，沉桶的位移极小。6、填空题一般，仪表的灵敏限的数值应不大于仪表允许误差绝对值的Oo正确答案：一半7、问答题写出体积流量和质量流量的关系式？正确答案：M=Q.P8、问答题在热电偶的安装中，热电偶的热端接地与不接地有何区别？正确答案：热电偶热端与保护套管的管壁接触(相当于接地)较不与保护管接触，测量滞后要小得多，同时还可以减小干扰，提高测量的可靠性与精确度.但是，热电偶的工作端(热端)能否接地，须视二次表输入电路的结构形式而定.热电偶热端接地要求二次表输入电路与热电偶的热端不能有公共的接地点.9、问答?热控测量系统图中，所用下列文字符号各表示什么取源测量点？(1)PE；(2)FE；(3)LE；(4)TE；(5)A、EW正确答案：(1)压力；(2)流量；(3)液位；(4)温度；(5)分析。10、问答题为什么脱硫装置LT-02变送器平衡阀有泄漏后变送器输出将减小？正确答案：因为变送器平衡阀有泄漏后变送器负压室测得的压力将增加，故变送器的输出将减小。11、问答题采用直接比较法校验仪表时，如何选择标准表？正确答案：一般说来，选择标准表的原则有三点。第一，根据被校表的性质。第二，根据被校表的额定值。第三，是要根据被校表的精确度。如果所选标准表的量程比被校表的量程高一档时，一般可用标准表精度数值应小于或等于1/3倍的被校表精度数值乘以被校表量程与标准表量程之比。12、问答题疏忽误差一般什么情况下产生的？正确答案：看错刻度，写错数据，选错单位或算错数字13、填空题化工装置常用电缆分为O电缆和O电缆。正确答案：电力电缆；控制电缆14、问答题单管压力计测量压力时是否会受到重力高度变化的引响？正确答案：会15、问答题二甲801A/B双波纹差压计为了克服工作液体温度变化对仪表示值的影响，在结构上采取了什么措施？正确答案：在双波纹管测量机构的左边装有一个处于自由状态的纹管，当温度变化时它便随之自由伸缩，这样工作液体体积的变化便通过它的伸缩而得到相应的补偿，从而避免了工作液体温度变化时对仪表示值带来的影响。16、问答题浮筒式液位计的浮筒脱落，则仪表指示如何？正确答案：仪表指示最大.17、问答题一仪表柜要求充气至IOoPA（表压），今选择了一量程为0200PA的薄膜压力开关，安装在、仪表柜内进行测量，问这种方法是否合理？为什么？若要正确测量，可做怎样改进？正确答案：这种测量方法不合理。因为仪表与仪表柜处于同一压力系统中，所以仪表指示始终为零。改进的办法是将压力开关移至仪表柜外。另一办法是将压力测量改为差压测量，把差压表的另一端与大气相通，侧出仪表柜的表压。18、问答题检修仪表时，皮肤接触硫酸应怎样急救？正确答案：清除污染衣物，用毛巾将体表的硫酸清除，然后用大量清水冲洗污染部位，冲洗后，再用45%的碳酸氢钠溶液进行中和冲洗。19、填空题化工装置所用联锁线路通常由（）部分、（）部分和（）部分组成。正确答案：输入；逻辑；输出20、问答题简述热电偶的测温原理。正确答案：热电偶测温的基本原理是热电效应。把任意两种不同的导体（或半导体）连接成闭合回路，如果两接点的温度不等，在回路中就会产生热电动势，形成电流，这就是热电效应。热电偶就是用两种不同的材料一端焊接而成的。焊接的一端叫作测量端，未焊接的一端叫作参考端。如果参考端温度恒定不变，则热电势的大小和方向只与两种材料的特性和测量端的温度有关，且热电势与温度之间有固定的函数关系，利用这个关系，只要测量出热电势的大小，就可达到测量温度的目的。21、填空题在物理学中，流体的液位用O表示。正确答案：L22、问答题事故调查处理要坚持哪“四不放过”的原则？正确答案：一是事故原因分析不清不放过；二是责任人员未处理不放过；三是整改措施未落实不放过；四是有关人员未受到教育不放过。23、问答题生产过程中更换压力表应注意什么？正确答案：拆压力表时，应先观察压力是压力是否泄完，装压力表时应选择正确的垫片，还要调整正确的方向，以便工艺人员观看.24、问答题在逻辑回路中，执行“启、保、停”功能的电路有哪两种基本形式？正确答案：有停止优先式和启动优先式两种基本形式。25、问答题袋开口气缸与什么气缸同步进行？正确答案：与夹袋器内缩气缸同步进行。26、问答题浮筒脱落，指示如何变化？正确答案：浮筒脱落，指示最大。27、问答题TlCI84N热偶探头断线，该回路会有什么反应？正确答案：DCS操作站上会显示IOP报警，显示值为最大，调节器自动由自动状态转换为手动状态，MV值保持在故障发生前1秒的值不变。28、问答题反吹测量系统一般用于什么场合？正确答案：被测介质脏，浓等易造成取压管堵塞的地方.29、问答题椭圆齿轮流量计是一种什么式流量计？正确答案：容积式流量计。30、问答题在膨胀机中250PSTA在正常范围内，报警光字牌不能复位，是什么原因？正确答案：经检查是250PS-1A压力开关触点没有闭合.造成的.31、填空题常用的液柱式压力计有（）、（）和（）三种。正确答案：U形管压力计；单管压力计；斜管压力计32、填空题化工装置压力表的使用一般在它量程的1323处。如果超过了2/3,则O；如果低于1/3,则（）。正确答案：时间长了精度要下降；相对误差增加33、问答题现场仪表检修过程中如遇易燃、易爆、有毒、有腐蚀性及高温、高压的工艺介质突然涌出应怎么办？正确答案：现场仪表检修过程中如遇易燃、易爆、有毒、有腐蚀性及高温、高压的工艺介质突然涌出，应及时撤离人员和通知工艺处理，待现场环境达到作业要求再重新作业。34、问答题调节系统调节器正、反作用的确定依据是什么？正确答案：实现闭环回路的负反馈。35、问答题自动包装机气源压力必须保证在多少KgCm2以上？正确答案：气源压力必须保证在5KgCm2以上。36、问答题电磁流量变送器由哪几部分组成？正确答案：由传感器和转换器两部分组成。37、填空题流体的流量与其压力成O关系。正确答案：方根38、问答题二甲801A/B、双波纹差压计的零位、量程和线性怎样调整？正确答案：双波纹差压计的零位可调整基座上的调零螺钉。量程的调整则主要是改变从动杆的臂长，以改变四连杆机构的放大倍数来实现。线性的调整则长以指针或记录笔处于标尺50%处时，改变连杆的有效长度，使连杆与两杠杆的夹角分别成90°,也可改变主杠杆上偏心钉的位置。39、问答题请叙述PDASHOI90早期着火后的动作过程？正确答案：当K0190发生早期着火后时，PDASHOI90差压迅速上升达到动作值，ECVOI90失电，开始吹氮。在5秒内早期着火熄灭（PDASHO190差压恢复正常），ECVOl90带电，停止吹氮。不会引起K0190小联锁。如果在5秒内早期着火没有熄灭（PDASHo190差压没有恢复正常），K0190小联锁。同时EeVOI90失电20秒后在带电。（也就是吹氮20秒后停止吹氮）40、问答题孔板不标准时，流量系数会变化，孔板弯曲变形时流量的变化是怎样的？正确答案：可能变大，也可能变小。41、问答题如果模拟变送器采用了微处理器，即成为智能变送器，对吗？为什么？正确答案：不对。在变送器中，仅增加了微处理器，还不能说是智能变送器，而应用微处理器产生下列功能的才称为智能变送器：a）一具有双向通信能力；b）完善的自诊断功能；c）优良的技术性能，包括可靠的传感器技术，宽广的量程范围，以及稳定的压力和温度补正。42、问答题LIC2100液位测量的介质是什么？正确答案：LIC2100液位测量的介质是液空。43、填空题单位时间内流过的流体以体积表示的称为（），用（）表示。正确答案：体积流量；Q44、问答题什么静态压力？正确答案：一般理解为“不随时间变化的压力，或者是随时间变化较缓慢的压力，即在流体中不受流速影响而测得的表压力值45、填空题乙快RC201和FRC200组成了O调节回路。正确答案：比值46、填空题变送器的量程比是指最大测量O和最小侧量O之比。变送器的量程比大，表示使用的O宽。正确答案：范围；范围；范围47、问答题请问ARASHHO203这个联锁因素的功能是什么？它主要起什么联锁？正确答案：ARASHH0203是裂化气总管残氧含量高高限联锁，当残氧含量高于1.5%V0L时，就会小联锁K1030/0150/0170/0190乙快炉四个列。48、问答题电动执行机构的类型有几种？正确答案：有直行程、角行程、多转式三种。49、问答题试述热电偶测温时，参考端为什么要求处于0?正确答案：由热电偶测温原理可知，热电势的大小与热电偶两端温度有关。要准确的测量温度，必须使参考端的温度固定。由于热电偶的分度表和根据分度表刻度的温度仪表或温度变送器，其参考端都是以0为条件的，所以一般固定在0。这也便于制造有统一的标准。故在使用中热电偶的参考端要求处于0,如果在使用时参考端不是0C,就必须进行修正。50、问答题检修腐蚀性调节阀时，主要应注意什么？正确答案：检修时要与工艺紧密配合，确认前后截止阀完全关死后方能拆卸，在拆卸过程中要用大量清水进行冲洗，调节阀清洗干净后方能进行拆卸检修，以免发生人伤事故。安装时要用耐酸石棉垫。51、问答题叙述ARASHHo198的信号流？正确答案：信号流为：分折仪表（420m）f本安栅（0）-DCS显示，本安栅（DO）-ESD联锁f通讯到DCS报警。52、填空题为了实现微机对生产对象的控制，必须把计算结果送给相应的OO正确答案：执行机构53、填空题变送器的量程比越大，则它的性能Oo正确答案：越好54、问W题怎样检查一甲装置现场压力变送器的零位？正确答案：关闭取压阀，打开排污阀，可观察变送器的零点是否正确。55、问答题TASHol83高限动作后，会引起K0190停车吗？有什么影响？正确答案：不会。TASHOl83高限动作后，会影响TleVOI84电磁阀失电造成TICVOI84调节阀关闭。TASHoI83温度值正常后，TICVOI84电磁阀重新带电使TICV0184调节阀可以调节。56、填空题化工装置所用自动调节系统主要由（）、（）、（）和（）四大部分组成。正确答案：调节器；调节阀；调节对象；变送器57、问答题现场检测仪表维护检修作业的主要危害有哪些？正确答案：现场检测仪表维护检修作业的主要危害有火灾、爆炸、物体打击、高处坠落、机械伤害、中毒、窒息、触电、有毒有害物料及气体的泄漏、装置停车等。58、问答题目前化工厂所使用的DC、S系统有些？正确答案：横河公司DCS系统、霍利威尔DCS系统、和利时DCS系统、泽大中控DCS系统。59、问答题液位开关LAHI30等的检修工作主要是哪些？正确答案：检查开关的浮子是否松动脱落，是则拧紧浮子或找回浮子安装好；检查浮子安装孔周围是否有碳黑堆集，有应清除干净。60、填空题反馈分为O反馈和O反馈。正确答案：正；负61、问答题新J阀位发信装置有哪些？阀位开关用在什么场合？正确答案：常用的阀位发信装置主要有阀位传送器、阀位开关两种。阀位开关多用在下述场合：安全联锁系统的紧急切断阀；顺控系统的开关阀；与开、停车操作有关的调节阀。62、问答题LIC441DCS显示p-,是因为什么原因，请你简述.正确答案：LIC441DCS上显示p-是因为该回路输出短路所致.63、问答题电气阀门定位器是按什么原理工作的？正确答案：电气阀门定位器是按力矩平衡原理工作的。64、填空题对粘性介质的测量，宜选用O压力表正确答案：膜片式65、问答题请分别说明化工装置的几套压机的润滑油泵是如何驱动的？正确答案：一甲醇装置TC720压机的润滑油泵是靠蒸汽驱动的，化工装置其他压机的润滑油泵均是靠电机驱动的。66、问答题椭圆齿轮不转的原因是什么？正确答案：杂物进人表内，椭圆齿轮卡住。轴承磨损，产生椭圆齿轮碰挂计t箱内膛引起卡住现象。过建器的过滤筒长期未清洗（压差超刘IOokPA）,过渔网堵塞流体通不过。67、问答题使继电器释放的方法有哪些？正确答案：直接切断电源法、电阻并联法、电源并联法。68、问答题TAH206测量范围为0150,高报警值为80,报警返回值K,当高报警后，温度降到78时，报警信号消除了吗？为什么？正确答案：消除了。因为报警返回值二现二1.5,当温度低于80-1.5=78.5时，报警信号就能消除。69、问答题简述转子流量计的安装方向？正确答案：转子流量计必须垂直安装不可。70、问答题为什么电动仪表中，现场与控制室间采用420mA电流信号？正确答案：因为420mA电流信号适宜远距离传输，可以避免传输导线上的压降损失引起的误差。71、问答题LIAHL682液位高报警值为85%,报警返回值2%当高报警后，液位降到82%时，报警信号消除了吗？为什么？正确答案：消除了。因为报警返回值=2%,当液位低于85-2二83%时，报警信号就能消除。72、问答题运行时，更换TASHHLo192温度探头应该注意什么？正确答案：因为此回路有高高限、高限、低限联锁。必须将高高限、高限、低限短接好后才能更换此探头。设备中的介质是裂化气，所有要带好防毒面具，操作时应有两人以上，并要有工艺及仪表监护人员在场。73、问答题调节阀的理想流量特性有哪几种？正确答案：有直线、等百分比、抛物线及快开等四种。74、问答题LlHLA3700液位测量的介质是什么？正确答案：LIHLA3700液位测量的介质是液氧。75、问答题请简要说明脱硫装置LV-OlA调节阀关不死或打不开的最常见原因？正确答案：最常见的原因是调节阀阀芯被卡死。因为该调节阀一般情况下阀位开度变化不大，流过调节阀的底排水中杂质较多，介质在阀芯与阀座出容易结垢现象，而该阀的通径只有25mm,故LV-OlA调节阀关不死或打不开的最常见的原因是调节阀阀芯被卡死。76、问答题浮筒卡死，指示如何变化？正确答案：浮筒卡死，指示不随液位变化。77、问答题TICI64热偶探头断线，该回路会有什么反应？正确答案：DCS操作站上会显示IoP报警，显示值为最大，调节器自动由自动状态转换为手动状态，MV值保持在故障发生前1秒的值不变。78、问答题检修仪表时发现有人CO中毒，抢救者的首要任务是什么？正确答案：当发生CO中毒时，抢救者应立即将中毒者移至新鲜空气处。79、问答题RCvI89N调节阀工作时所发出的噪音来源主要有哪些？正确答案：主要有：1) .振动所发出的噪音.2) .高速气流产生的气体动力学噪音.3) .因闪蒸、空化、流动造成的液体动力学噪音。80、问答题电测法压力一般有几种？正确答案：应变式，霍尔式，电感式，压电式，压阻式，电容式等.81、问答题有防腐衬里的电磁流量计能安在负压管道上吗？正确答案：不能，否则容易损坏防腐衬里。82、问答题LIC230液位调节的介质是什么？正确答案：LIC230液位调节的介质是水。83、问答题差压式流量计在满量程的30%以下一般不宜使用，该如何处理？正确答案：流量低于满量程30%以下时可作如下处理：（1） .工艺允许降低最大流量，而且雷诺数足够大，则可以改孔板或差压解决.（2） .改用其它类型流量计，如涡轮流量计等.84、问答题RCV306阀在什么情况下会联锁关闭？正确答案：当FI302流量低联锁动作时，该阀会联锁关闭。85、问答题处理ECVOl86电磁阀时，应该注意什么？正确答案：处理电磁阀时，应该将XDO的端子拆开，预防电源短路。处理好电磁阀后，要对拆下的线打对地电阻，最低不得小于20MQ,方能上XDO端子。86、问答题FISLI29是几系列的流量显示？正确答案：一系列87、问答题新区醇解C列在压送期间，接受槽的物料PVA已经满了，但粉面开关LASH-43102C未报警联锁，第一旋转阀未停，造成PVA料通过旋风分离器反出到空气中。试分析故障原因及处理过程。正确答案：该粉面开关采用的是射频导纳液位控制器，造成粉面开关未报警联锁的可能原因有以下几点：DCS内部的DI端子或通道坏；射频导纳液位计故障。处理过程：检查DCS内部的Dl端子或通道，通过给通/断信号，该点为正常；检查现场的射频导纳液位计如检查为现场的射频导纳液位计坏，则看是否为液位计的控制器的电路板烧坏，如烧坏则需更换控制器部件，并对控制器进行调试具体如下：报警状态选择，拨动“高/低位报警设置开关”，选择高位报警。调整“延迟时间”，逆时针旋转减少延迟时间（延迟时间是指报警后恢复正常的时间），提高其灵敏度。调整工作点。先让探头不接触物料，用绝缘的螺丝刀将“调整工作点”旋钮逆时针旋到头，使控制点位置下降。再逐渐顺时针旋转，使控制点位置升高，直到绿色发光二极管亮。在现场准备一装满PVA料的金属盒，将射频导纳液位计的探头插入该容器内，测试该表是否标定合格。88、问答题试述热电偶测温的三个定律？正确答案：（1）由一种均质导体组成的闭合回路，不论导体的截面面积如何,以及各处的温度分布如何，都不能产生热电势；(2)由不同材料组成的闭合回路，当各种材料接触点的温度都相同时，则回路中热电势的总和为零；(3)接点温度为tl和t3的热电偶，它产生的热电势等于接点温度分别为tl、t2和t2.t3的两支同性质热电偶所产生热电势的代数和。89、问答题F1121是几系列的流量显示？正确答案：一系列90、问答题自立式调节闪阀有何特点？正确答案：自立式调节阀又叫做直接作用调节阀，它是一种不需要任何外加能源，并能把测量，调节，执行三种功能统一为一体，利用被调对象本身的能量带动其动作的调节阀。91、问答题如果用挂重法校浮筒，在计算变送器的量程时，需要知道哪些参数？正确答案：要知道被测介质的比重；要知道内浮筒的直径；要知道内浮筒的长度；要知道内浮筒的重量；要知道被测液位的高度范围。92、问答题请叙述，EeVO250动作过程？正确答案：C0250压机停车时，ECVO250失电打开排空，一分钟后ECVo250阀门带电关闭，停止排空.93、问答题LIAHL381液位高报警值为85%,报警返回值2胎当高报警后，液位降到84%时，报警信号消除了吗？为什么？正确答案：没有消除。因为报警返回值=2%,只有当液位低于85-2二83%时，报警信号才能消除。94、问答题为什么脱硫装置FT-03A变送器引压管前要加隔离灌？正确答案：因为经过增湿塔进行增湿补氧的天然气中含有一定的水份，在运行一段时间后有一定的冷凝水汇集在变送器引压管中造成变送器不能准确测量，故脱硫装置脱硫槽在进行天然气流量测量时变送器前要加隔离灌以排除这一附加影响95、问答题老区PVA装置Z列聚合一釜液位LICA-401Z剧烈波动，请回答该故障对生产有何影响、如何检查判断处理故障以及曾经的故障处理结果。正确答案：该故障对生产的影响：聚合一釜是聚合反应生成PVAC的设备，它的液位对产品质量和生产安全性都有重要影响，因此要求检测非常精确。检查过程：该液位是单侧毛细管双法兰差压变送器，检查变送器本体，该变送器由于测量介质和设备原因，取压点无一次阀，开车期间无法拆除检查膜盒是否损坏，只可检查表头。检查仪表信号电缆：接线端子有无松动、绝缘是否良好、电缆是否良好等。检查DCS卡件，外部加信号，判断该卡件是否正常曾经的故障处理结果：检查电缆的阻值为300800欧变化，电缆受损，重新敷设电缆后正常。96、填空题调节阀前后压差较小，要求泄露量小，一般可选用O阀。正确答案：单座97、问答题调节阀的泄漏量指的是什么？正确答案：是指在规定的温度、压力下，实验流体通过处于关闭状态的调节阀的流量。98、问答题与热电阻配套测温的二次仪表有哪些？正确答案：与热电阻配套测量温度的二仪表有动圈式测温仪表，比率测温表和自动平衡电桥测温表99、填空题中控EC、S700系统里HlS代表的是（）。正确答案：操作员站100、填空题传统变送器的量程比有限，一般为O,最多不超过Oo正确答案：6,7；10
