欧姆龙AD081DA08C输入输出模块的使用手册范本.doc

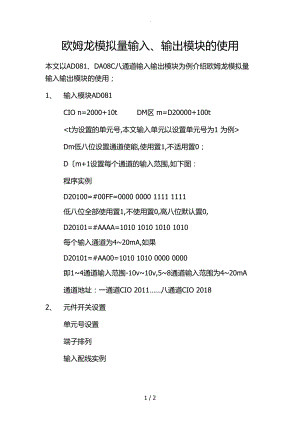

.欧姆龙模拟量输入、输出模块的使用本文以AD081、DA08C八通道输入输出模块为例介绍欧姆龙模拟量输入输出模块的使用；1、 输入模块AD081CIO n=2000+10t DM区 m=D20000+100t<t为设置的单元号,本文输入单元以设置单元号为1 为例>Dm低八位设置通道使能,使用置1,不适用置0；Dm+1设置每个通道的输入范围,如下图：程序实例D20100=#00FF=0000 0000 1111 1111低八位全部使用置1,不使用置0,高八位默认置0,D20101=#AAAA=1010 1010 1010 1010每个输入通道为420mA,如果D20101=#AA00=1010 1010 0000 0000即14通道输入范围-10v10v,58通道输入范围为420mA通道地址：一通道CIO 2011八通道CIO 20182、 元件开关设置单元号设置端子排列输入配线实例分辨率设置二、输出模块DA08C对于输出模块,设置、通道使能、输出范围设定与输入模块相同,外加设置CIO n使能,使用置1不用置0。注：1、输出模块没有输入的电压电流选择开关2、本输出单元站号设为0单元号设置2 / 2
