《PLC技术基础、PLC技术及应用》期末考试B卷.docx

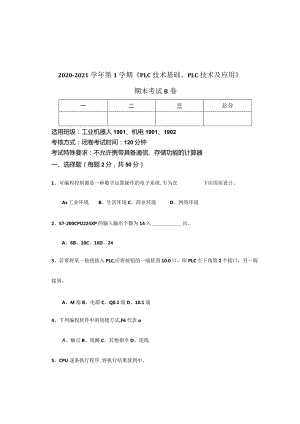

2020-2021学年第1学期PLC技术基础、PLC技术及应用期末考试B卷一二三总分适用班级：工业机器人1901、机电1901、1902考核方式：闭卷考试时间：120分钟考试特殊要求：不允许携带具备通信、存储功能的计算器一、选择题（每题2分，共50分）1、可编程控制器是一种数字运算操作的电子系统,专为在下应用而设计。As工业环境B、生活环境C、商业环境D、网络环境2、S7-200CPU224XP的输入输出个数为14入出。A、6B、10C、16D、243、若要将某一按钮接入PLC,应将按钮的一端接到10.0口，即PLC左下角第2个接口，另一端接到。A、M端B、电源C、Q0.1端D、10.1端4、下列编程软件中的快捷方式,F6代表oA、触点B、线圈C、其他指令D、连线5、CPU逐条执行程序,将执行结果放到中。A、输入映像寄存器B、输出映像寄存器C、中间寄存器D、辅助寄存器6、下列选项中,哪一项属于位存储器？A、10.5B、Q0.7C、VBlOOI）、M30.07、特殊继电器SMO.1的功能是oA、初始化脉冲B、分脉冲C、秒脉冲D、溢出位8、下列指令中哪一项适合处理触点组的串联？A、OLDB、C、LDD、ON9、对于正跳变指令EU而言,哪一种说法是正确的？A、开关拨通的瞬间有脉冲产生B、开关断开的瞬间有脉冲产生C、开关一直拨通有脉冲产生D、开关一直断开有脉冲产生10、S7-200系列PLC中的定时器不包括oA、通电延时ToNB、断电演示ToFC、保持型通电延时ToMRD、保持型断电延时TOFR11、下列选项中，哪一项不是S7-200系列PLC的计数器指令？A、TONRB、CTUC、CTDD、CTUD12、同一操作数的在一个程序中不能使用两次,其触点可以无限次使用。A、输入触点B、输出线圈C、中间继电器的触点D、定时器的触点13、并联电路块串联时遵循的原则，即并联多的支路应尽靠近左母线。A、上重下轻B、左重右轻C、上轻下重D、左轻右重14、继电器改造法主要用于的控制。A、机床B、交通灯C、小车D、机械手15、三相异步电动机的星三角降压起动的PLC改造，关于输入输出口的统计，说法正确的是OA、2入3出B、3入2出C、3入4出D、4入3出16、三菱PLC编程软件的快捷方式中，表示常闭触点的是oA、F5B、F6C、F7D、F817、以下四种比较指令的操作数类型，哪一种属于无符号的类型？A、字节比较BB、整数比较IC、双整数比较DD、实数比较R18、下列四种场合中，哪一种不适用于比较指令？A、信号灯控制B、智能货仓控制C、智能车库控制D、星三角降压启动控制19、若要实现只传1次的效果，应该在MOV指令前加指令。A、正跳变B、负跳变C、置位D、复位20、QWO的含义是。A、Ql.7Q0.0这16个输出11B、Q0.O-Ql.7这16个输出口C、Ql.O-Q1.7,QO.OQO.7这16个输出口D、Q0.7-Q0.0,QL7Q1.0这16个输出口21、以下四种移位指令中，哪一种是循环左移指令？.A、SHLB、SHRC、ROLD、ROR22、以下四种特殊存储器中，哪一种是溢出标志位？A、SMO.1B、SMO.4C、SMO.5D、SMl.123、移位寄存器指令SHRB中的参数N表示oA、该寄存器的长度B、该寄存器的方向C、该寄存器的长度和方向D、以上都不是24、移位寄存器指令SHRB一般借助一实现循环功能。A、SMO.0B、SMO.1C、SMO.5D、SMl.125、若要实现彩灯的循环控制，以下哪一种做法是错误的？A、用多余的中间继电器B、用溢出标志位(二、转换题(每题5分，共10分)1、将下面的梯形图转换成语句表。网络110.0MOOIIpHPIC)M0.11.HN|()网络2M0.0M0.1Q0.0IIpH/IC)Q0.0IHj:、用循环移位指令I)、用比较指令2、将下面的语句表转换成梯形图。网络1网络标题LD10.0010.2LDN10.1010.3ALDLD10.4AN10.5AOLD10.6=Q0.0三、设计题（每题10分，共40分）1、设计控制程序，使指示灯Q00以10秒为周期闪烁。r>都画出I/O分配表和梯形图。3、有两台电动机Ml、M2,其控制要求如下：D自动顺序开机：按SBl启动Ml启动，10秒后M2自动启动，其过程自动完成。2）自动逆序停机：按SB2停M2,20秒后Ml停，其过程自动完成。试按上述控制要求：画出I/O分配表和相应的梯形图。4、十字路口交通灯控制系统的控制要求：设计交通红绿灯PLC控制系统，控制要求：东西向：先亮绿灯10秒，然后闪烁4秒，然后亮黄灯2秒，与此同时南北向的红灯常亮。接着南北向的绿灯时间10秒，闪烁4秒，黄灯2秒，东西向的红灯常亮。试按上述要求，列出I/O分配表，画出相应的梯形图。
