《PLC技术基础、PLC技术及应用》期末考试A卷.docx

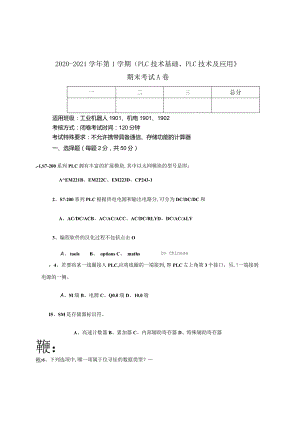

2020-2021学年第1学期（PLC技术基础、PLC技术及应用期末考试A卷一二三总分适用班级：工业机器人1901、机电1901、1902考核方式：闭卷考试时间：120分钟考试特殊要求：不允许携带具备通信、存储功能的计算器一、选择题（每题2分，共50分）,-1,S7-200系列PLC拥有丰富的扩展模块,其中以太网模块的型号是即：EM221B、EM222C、EM223D、CP243-12、S7-200系列PLC根据供电电源和输出电路分,可分为DC/DC/DC和A、AC/DC/ACB、AC/AC/ACC、AC/DC/RLYD、DC/AC/ALY3、编程软件的汉化过程不包括点击OA、 toolsB、 options C、 mathsD> Chinese：4、若要将某一线圈接入PLC,应将线圈的一端接到,即PLC左上角第3个接口，另,!一端接到电源的一侧。A、M端B、电源C、Q0.0端D、10.0端I5、SM是存储器标识符。A、高速计数器B、累加器C、内部辅助寄存器D、特殊辅助寄存器鞭：岷:6、下列选项中,哪一项属于位寻址的数据类型？A、10.0B、MBlOC、VWlOOD、VD5007、下列选项中,哪一项不属于S7-200的通信异常原因？A、电源没开B通信电缆没接好C、程序错误D、PLC型号没选对8、助记符ALD代表oA、触点串联B、触点并联C、电路块串联D、电路块并联9、下列说法中,哪一种不对?A、置位指令可以单独出现B、复位指令可以单独出现C、置位免位指令通常需要成对出现D、置位指令可以让3个线圈同时置110、统计车库中汽车的数量，比较适合采用S7-200系列PLC中的哪一种计数器指令？A、CTUB、CTDC、CTUDD、TONR11、定时器TON的循环使用是依靠oA、定时器的常闭触点控制定时器本身线圈B、定时器的常开触点控制定时器本身线圈C、定时器的常闭触点控制输出线圈D、定时器的常开触点控制输出线圈12、每一个开关输入对应一个确定的输入点,每一个负载对应一个确定的输出点。外部按钮一般采用OA、常开触点B、常闭触点C、线圈D、熔断器13、线圈不能直接与左母线相连。如果需要,可以通过特殊存储器（该位始终为D来连接。A、SMO.0B、SM0.1C、SM0.4D、SM0.514、编程规则的总体原则中,不包含下列哪一条？A、符合逻辑要求B、梯形图越简单越好C、节省硬件资源D、优化程序结构15、以下电动机的基本电路中，哪一项不需要互锁保护？A、正反转控制线路B、星三角降压起动控制线路C、点动和长动混合控制D、双速电动机的控制16、三菱PLC的下列指令中，哪一项是正跳变指令？A、SETB、RSETC、PLSD、PLF17、比较指令的助记符AB=IN1,IN2属于。A、装载比较指令B、串联比较指令C、并联比较指令D、以上都不是18、下列选项中，哪一项不是比较指令的运算符？一A、=B、=C、D、O19、单个数据传送指令MoV,包括种指令。As3B、4C、5D、620、若要向变量VWo中传送2#OlOl(HOIlOlOlo10,最好应该将传给VWO。A、2#0101010110101010B、16#55AAC、21930D、以上都不是21、SHLB指令中的参数N指的是。A、源地址B、目标地址C、每次移位的二进制位数D、使能端22、移位指令前，接正跳变指令的作用是OA、保证每拨一次开关，移位一次B、保证开关拨通，持续移位C、可以实现计数效果D、以上都不是23、下列哪个选项不是移位寄存器指令的参数？A、源地址INB、数据输入端DATAC、起始位S_BITD、总位长N24、移位寄存器指令的起始位S一BlT指的是oA、编号最小的位B、编号最大的位C、中间位D、以上都不是25、单向彩灯的控制主要用到哪些指令？一A、传送和移位指令B、传送和比较指令C、移位和比较指令D、以上都不是二、转换题（每题5分，共10分）1、将下面的梯形图转换成语句表。网络1网络标题10.010.1I0,6Q0,02、将下面的语句表转换成梯形图。网络标题10.010.110.23 4 5 O Ooo O III Q10.6Q0.0.1三、设计题（每题10分，共40分）1、按一下起动按钮10.0,灯泡Q0.0马上点亮，电机Q0.1则延时5s后起动；电机运行60s后，灯和电机同时断电。无论什么时候，按下停止按钮10.L灯和电机都会断电。画出梯形图。2、某十字路口上设置的机动车和非机动车信号灯，其功能如下表所示，要求只用一个控制开关对系统进行启停控制。试画出它的I/O分配表和梯形图。南北向绿30S黄5s（闪烁）红25s东西向红35s绿20s黄5s（闪烁）3、设计一个循环彩灯控制系统（共有8盏灯），要求：每次1盏灯亮，先是从右亮到左,然后从左亮到右，频率2Hz,如此循环。试画出它的I/O分配表和梯形图。4、如图所示，有一送料车自动循环送料。小车处于起始位置时，CKO闭合；系统启动后，小车在起始位置装料，20秒后向右运动，到CKl位置时，CKI闭合；小车下料，10秒后再返回起始位置，再用20秒的时间装料，其后向右运动到CK2位置，此时CK2闭合；小车下料，10秒后返回起始位置。配表和梯形图。以后重究上述过程，直至有复位信号输入。试画出它的I/O分WI小车()I,CK0CKiCK2
