2024水电安装工程作业指导书.docx

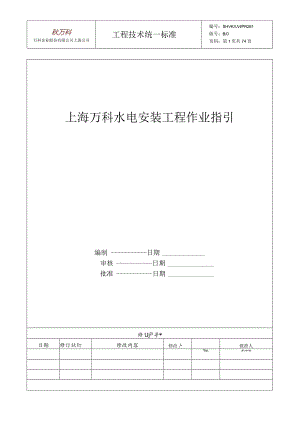

秋万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVKIPR261版号：B/0页码：第1页共74页上海万科水电安装工程作业指引编制日期审核日期批准日期修UjZI寻*日期修订状灯修改内容修改卜批准人iTlzJHaI»1-X将万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVKIPR261版号：B/0页码：第2页共74页上海公司水电工程施工操作指引1 .目的明确水电专业工艺控制流程，提升水电工程实体及观感质量，从而提升客户对于工程质量的满意度。2 .适用范围适用于上海公司所有在建及新建项目。3 .编制说明31本标准作为招标文件的一部分，是审查投标文件及确定中标单位的依据之一。32本标准要求所有在建及新建项目均按此标准执行。除执行本标准的相关内容外，还应满足以下安全文明作业的规范、标准要求：给水排水工程构筑物结构设计规范GB50069-2002给水排水构筑物工程施工及验收规范GB50141-2008给水排水管道工程施工及验收规范GB50268-2008给水排水工程管道结构设计规范GB50332-2002建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑给水排水设计规范GB50015-2009建筑排水硬聚氯乙烯管道工程技术规程CJJ/T-98电气装置安装工程电缆线路施工及验收规范GB50168-2006民用建筑电气设计规范JGJ16-2008电气装置安装工程接地装置施工及验收规范GB50169-2006建筑电气工程施工质量验收规范GB50303-200233本标准所附照片是表明需达到的最低标准。应I万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVK/WI/PR261版号：B/0页码：第3页共74页4,水电专业工艺标准做法4.1给排水专业工艺流程构造做法1放线定位1、冷热水平行安装热水管应在冷水管上方，垂直安装热水管应在冷水管左侧2、管线在房间内沿棚顶铺设2昆凝土结构预槽、套管留结构预留槽不超过保护层深度，超越混凝土结构的按照设计要求预留套管3安装放线管线埋设必须横平螺宜，符合装修图要求4二次结构切割槽开详：给水管道预用槽及开槽做法5管线集中预加工在可运输情况尽可能集中加工6现场安装按规范施工7试压给水管道试验压力应为给水管道的15倍，但不能小于06Mpa,稳压1h,压降不大于0.05Mpa,然后在工作压力的1.15倍状态下稳压2h,压力降不大于0.03MPa.同时检查各连接件不得渗漏。在整个装修期间，管道按照正常使用状况通水做法说明及节点详图做法说明：1、为方便业主控制给水管，除在管道井内水表前加设锁闭阀外，在户内的厨房加设球阀控制给水管；2、管道不得直接与热水器直接连接，应采用400mm给属波纹管过度；3、根据当地气候对明敷管线做保温或防结露处理。给水管墙内预留预埋及支架安装PPR户内给水管管线布置做法（）质量控制点做法说明及节点详图国万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第4页共74页工艺流程构造做法I、热熔机接通电源，到达工作温度250-270C方能开始操作。）、管材与管件连接端面必须清洁、干燥、无油。3、各配水点预留接头符合相应本节点详图要求。I、防止对主体结构伤害，不允许在楼面结构开槽埋设。采取措施预行后埋管线引起饰面开裂。给水管道沿墙的辅设力法PPR户内给水管管线布置做法（二）自万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVK/WI/PR261版号：B/0页码：第5页共74页PPR户内给水管管线布置做法（三）0i万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第6页共74页工艺流程构造做法1管线布设I、管线在厨房、卫生间内沿墙水平铺设时，应到在混凝土反槛范围内。?、在其它部位铺设在地面的保护层（架空木地反在架空层）内。）、为方便业主控制给水管，除在管道井内水表府加设锁闭阳外，在户内的给水管干管上加设求阀。质量控制点I、沿地面铺设的铝塑复合管不允许出现接头。采用专用且同型号的弯管器北行煨弯。?、在管道隐蔽前，分别进行试压，表面完好无损，试压合格后，再进行隐故。文各配水点预留接头符合节点要求。k防止对主体结构伤害，不允许在楼面结构开槽埋设。采取措施预防后埋音线引起饰面开裂。做法说明及节点详图4HU:Hff“3L铝塑管户内给水管管线布置做法（一）自万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第7页共74页自万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第8页共74页工艺流程构造做法1墙面弹线谕定管道走向位置，同时根据墙砖线确皂给水管头位置，防止压缝2混凝土结构预留槽金工程墙体校工程施工时使用木条压曹，槽深20mm3砌体切槽dn+40mm槽宽dn+60TIm,槽深=dn+20mm4安装并调整管头深度音头出墙深度根据灰饼面大概确定，管头以上20Omm暂不固定，便于以后精调。!占砖时留管头以上两块嵇不贴，根据墙当面对管头距墙深度进行精确调整。责量控制点I、深化给水支管布置图，明确管道走向，必须做到横平竖菖。2、弹线确定管道位置，管头与砖缝错开。3、所有厨卫间给水点单独从顶上剔竖槽，厨房菜盆上方为窗户的部应，允许局部横槽，横槽长度小于500mmo4、管头要有调节余地，不能先固定，贴完砖后要再精调一次。5、管头深雯要根据龙头的具体型号确定入墙的深度，确保龙头安装德定，装修盖能正常贴紧墙面。做法说明及节点详图、竖向槽定位及切割时依据的图纸必须经过确认,避免反复竖向开槽的可能，为减小开槽导致各体结构安全的破坏程度，推荐采用专用开槽机（双刀片、多刀片、一次成槽开槽机）开、管道墙槽内敷设时，每隔0.5m左右用铁钉、细铁丝将管子固定好。、挂网时（瓷砖面可不挂网），钢丝网宽度不小于槽宽+20Omm,以避免墙面开裂，挂网的材料采W给水管道预留槽及后开槽做法口万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第9页共74页工艺流程构造做法1放线定位根据图纸和管道安装规范，确定管道距墙距离及相邻管道之间距离，综合放线定位。2套管制作帙照管径大小选择套管型号，套管预先集中加工。套管选择PVC-U或钢管。3套管固定熨核预留孔洞或预埋套管的位置准确度，套管安笠固定。原预留洞的修复，采用比原楼面高一标号的细石混凝土加膨胀剂分两次封堵。4套管清理去除套管内杂物、铁锈等并刷两遍防锈漆。5管道安装给水管道定位安装，管道的接口不得设在套管内。6套管封堵在给水管道试压合格后进行套管封堵，在套管与管道之间分两次封填柔性填料，挤密压实并在上F口各留20mm深的凹槽。在上下口凹槽内嵌填建筑密封膏，端面光滑。7水泥砂浆阻水食管周围水泥砂浆阻水圈C质量控制点I、管道及套管放线定位。?、两次封堵及存水实验。B套管清理。I、柔性填料密实度及封口的饱满度。5、套管高出地面不应小于50mm。做法说明及节点详图做法说明：1、本做法适用于给水管穿厨房、卫生间、阳台等处楼板的做法；2、采用预埋套管方式时，浇筑楼板前必须在模板上放线并准确牢固地固定套管，并在套管内填充木屑或细沙，两端用胶布等密封，避免堵塞：3、括号标注的套管规格用于外包保温层的管道：4、管道与套管间的间隙大小应一致，套管与管道之间缝隙用阻燃密实材料填实。给水管道穿楼面（福留洞）的法给水管道穿楼面（一）秋万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第10页共74页节点详图UcI4Cl-iS0<fSQ-100>保护后一防水山防津附加层一钢联於格而给水管道穿楼面（预留套管做法给水管道穿楼面（二）自万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第11页共74页工艺流程构造做法1套管制作到性防水套管参见02S404防水套管2套管预埋结构施工时按图确定套管、管道的坐标，预埋套管。3套管清理把套管上粘附的灰尘、砂粒、油污、清理干净并刷两遍防锈漆。4管道安装安装管道时应注意管道居套管中心，并临时固定。管道的接口不得设在套管内。5套管封堵在给水管道试压合格后进行套管封堵，在套管与管道之间分两次封填柔性填料，挤密压实并套管上部收口处嵌填建筑密封膏，端面光滑。6土建修光及面层找坡层、防水层、保温层、保护层、面层施工，防水层必须上翻到套管上部收口处。7套管保护层在套管周边采用20厚1:2水泥砂浆抹灰收口，麦面收光；或者在管周浇筑混凝土墩，高度与箕管平齐。质量控制点售管预埋：I、套管内部清理；?、柔性填料密实度及封口的饱满度：3、防水层及防水附加层：1、防水层收口处密封胶封口质量。做法说明及节点详图做法说明：1、本做法为给水管出屋面的做法。2、出屋面管道须在屋面板浇筑混凝土时预先埋入带止水翼的套管，并保证管周混凝土密实。套管应高出屋面300ITIlTl以上。3、防水套管预埋时，在浇筑楼板前必须在模板上放线并准确牢固地固定套管，并在套管内填充木屑或细沙，两端用胶布等密封，避免堵塞；4、管道与套管间的间隙大小应一致，套管与管道之间缝隙用阻燃密实材料填实。给水管道穿屋面做法万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第12页共74页工艺流程构造做法做法说明及节点详图1套管制作安照管径大小选择套管型号，根据梁、墙体厚变确定套管的长度。符合设计要求。预埋套管顷先集中加工。做法说明：1、管道在穿越墙体、梁处的外表面应用砂纸打毛；2、套管可采用PVC-U给水管或钢管；3、套管与管道之间缝隙用阻燃密实材料填实：4、管道与套管间的间隙大小应一致：5、管道的接口不得设在套管内：6、图中用括号标注的套管规格用于外包保温层的管道；7、套管其两端与饰面相平。2定位及固定放线定位保证穿墙套管的设计轴线位置和高呈，结构施工时按图位置预埋套管。3套管清理去除套管内杂物、铁锈等。4管道安装合水管道定位安装。5套管封堵任套管与管道之间分两次封填柔性填料，上部力建筑防水密封胶封口，端面光滑。例公管PH管ii攀i6端面修复管口使用素水泥抹平，端面光滑。质量控制点I.套管及管道的放线定位：?、套管清理；3、管道试压后才可进行封堵；I、柔性填料密实度及封口的饱满度；入穿混凝土墙梁结构时，套管应符合设计要求。柔懂填料/监穿内墙给水管道穿竖向结构做法（一）应i万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第13页共74页节点详图j'为二g 一 - X 4E 酋本水走的电穿地下室堵体×1¼ s.,3 一 匚L ；：LAr穿基础墙给水管道穿竖向结构做法（二）双万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第14页共74页工艺流程构造做法1定位艮据支模轴线，在制作完模板后弹出地漏、大匣器等定位十字线2固定止水节H2寸钉将“止水节”按十字线在四角固定3浇注楼板混凝土国定“止水节”后，用黄砂垫满“止水节”管牙，避免浇注时混凝土流入管身4拆除模板昆凝土养护达到强度后拆除模板，注意止水节f被拉伤5止水节保护时止水节做好保护，施工墙体、地面后续做法可不能损坏止水节6止水节清理交装管道或卫生洁具前须把止水节内侧清理F净，不得有任何粘附物7安装支管百接将管道插入止水节中，用粘接剂粘接管道与止水节8通水试验忤所有排水管安装完毕后，进行楼地面通水试俭做法说明及节点详图IbK节定位平面示曲废阪麟前填充核或木屑L.n7止水节妇尿意图排水管穿楼板现浇型止水节安装详图（一）周定应i万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVK/WI/PR261版号：B/0页码：第15页共74页质量控制点适用范围做法说明及节点详图凫注混凝土楼板时，应注效观察“止水节”有无位修变形或堵塞情况，发现可题整改。H生间穿楼板排水支管（接地漏、洗脸盆、座便等）、阳（露）台地漏支管止水节（现浇型）注：施工时，直接在模板上固定“止水节”管身，并与现浇楼板一次浇注成型。它改变了传统管道安装中采用予留孔洞的安装施工方法，避免了予留孔洞在安装中由于补洞不密实、险收缩等原因引起的渗漏排水管穿楼板现浇型止水节安装详图（二）应i万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVK/WI/PR261版号：B/0页码：第16页共74页工艺流程构造做法做法说明及节点详图1上建预留孔洞（或现场开洞）预留洞WDe+302固定止水节见场做一简易支架固定止水节安装支架3预留孔洞缝隙封堵及用二次混凝土浇注或沥青油膏嵌缝I=H_I,Jl±三4时止水节做好保护，二次浇注时不能损坏止水4=预留孔洞】*Jt-S-5止水节清理TJ安装管道前须把止水节内侧清理干净，不得有缶何粘拊物I比.二次蹶土洗注鼬青轴膏能维6办第替帝二次浇注养护达到强度后拆除临时支架，直妾将管道插入止水节中，用粘接剂粘接管道与，水节婢示韶_7通水试验止水节仔所有排水管安装完毕后，进行楼地面通水试脸加水管穿楼板预饵型止水节安艺洋图0i万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVK/WI/PR261版号：B/0页码：第17页共74页质量控制点适用范围做法说明及节点详图交装止水节时需采用临时固定措施，待孔洞封堵成世后，拆除安装支架对房、卫生间、阳（露）台穿楼板排水主管止水节S注：“止水节”的上部设置了多层凹凸止水圈，打破了以往套管光滑的弊端，能更有效的与混凝土结合，加强了止水功能；下部的托盘内侧设置渗水小孔，即便是补洞后仍有渗漏，流到托盘内还是将水从渗水孔回流到管道中去，起到了双重“保险”的效果。排水管穿楼板预留型止水节安装详图（二）自万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVK/WI/PR261版号：B/0页码：第18页共74页工艺流程构造做法做法说明及节点详图1支术核对守调孔常规设置标准为：挂机孔中心标高2200,柜机孔中心标高150«孔洞需核对用空调插座及室内装饰线条关系，并直通量外空调板。空调套管采用DN75PVC排代管，预留洞尺寸为DN750做法说明：,同埴厚-2%.、空调孔开设时需留设由室内向室外的坡在ZrkC2faon缶雨kftl泄的；BlOOV<三_e:1'I§2空调套管预制5t，rMZIhJ-SLzj/U,庭光卬小1别准O，狗食管预制块做法尺寸为200*200*墙厚。空周套管预制块在场外集中加工，素混凝土，昆凝土标号C20。套管壁厚2.8-3.2.外墙侧内）砌块剖面目QIOCM/-xbDOlK-v3初筑施工艮据核对完成的定位进行空调套管预制件彻筑施工。）后砌墙预留空调砌块立面图4及装装饰盖陵饰盖选用DN50PVC标准装饰盖。毛胚若在抹灰完成后安装；装修房在最后一遍余料施工前安装；外墙的安装时间与室外由砖、石材或涂料施工同步。孔洞做法说明质量控制点I、点位尺寸无偏差。?、空调套管排水坡向正确。1.学调4怖羔右聒平解手滴边.后砌墙预留空调洞做法秋万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVK/WI/PR261版号：B/0页码：第19页共74页工艺流程构造做法做法说明及节点详图1定位放线安施工图确定管道的走向，按水平与垂直控制戋按规范要求，对管道及每一支架位置进行定位弹线；做法说明：1、管道安装时必须按不同管径设置管卡和支架，位置应准确，埋设要牢固平整，管卡与管道接触应紧密，但不得损伤管道表面；2、采用金属管卡和支架时，金属管卡与管道之间应采用塑料带或橡胶等软物物隔垫。在金属管配件与给水聚丙烯管连接接触部位，管卡应设在金属管配件一端；3、管道的各配水点、受力点以及穿墙支管节点处，应采取可靠的固定措施；4、管卡的最小尺寸应按管径确定，当公称外径不大于DN50时，管卡最小宽度为24mm；立符和描笛吉地的同雨不但大不飞第的领史2音卡、支架安装右孔并埋入塑料膨胀管，埋入装设管卡的固定熊栓，并螺栓周边修补，安装管卡卡座，管道、卡箍。3平整检验佥查管卡支架平整、牢固、管路排列整齐；质量控制点1、定位弹线；?、管卡、支架安装；3、支架间距：1、安装检验。冷水管支失最大间距（mm）公祚外经2025324050横管6007008009001000立管9001000110013001600热水管支关最大同花（mm）公纬外经2025324050横管300350400500600立管400450520650780明装给水管支架安装（一）自万科万科企业股份有限公司上海公司工程技术统一标准编号：SHVK/WI/PR261版号：B/0页码：第20页共74页节点详图明装给水管支架安装（二）万科企业股份有限公司上海公司工程技术统一标准编号：SHVK/WI/PR261版号：B/0页码：第21页共74页工艺流程|构造做法做法说明及节点详图1预留孔洞根据图纸位置，结构施工时根据水表箱设计尺寸预留孔洞。做法说明：1、施工时进出表箱的水管应在水表箱内至少保留一只九十度弯头。箱内应保留九十度弯头。2、施工时应使用生料带，严禁使用麻丝和厚白漆。3、水表安装注意水表水流指示方向。4、为保证双表位的下层水表表盖能打开，两表间净距可根据实表箱内溢水孔不放在墙内。5、该水表箱内水表安装方法是根据上海市自来水公司的要求而制X来水公司要求不同，可参考。该安装方法适用水表箱嵌墙安装的水水表安装在管井内可不按此方法施工。安装时水表际尺寸适当调整，百的，各地自,表施工，如2箱体安装按照图纸标高，水表箱嵌墙安装。3表内管安装表箱内水管、水表替代短管、短管前端活接头安装。短管为水表安装前替代水表的相应定尺短管，此短管预先集中定加工。质量控制点I、孔洞预留；?、管件连接及填充料：k表箱内溢水孔：1、表箱后墙面防开裂措施。560X300X1708国II8J560水表箱内水表安装节点（单、双表位）（一）国万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第22页共74页节点详图I¾0X4¾>X17QWj|DN*3(O)三jl三水表箱内水表安装节点（单、双表位）（二）双万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第23页共74页工艺流程构造做法做法说明及节点详图1安装弹簧吊架根据弹线定位确定支架位置，安装膨胀螺栓。中2固定支架和管道连接支架和管道，弹簧下吊杆长度要适宜。JZ质量控制点I、本吊架适用于生活泵房内的给水管道隔震。?、弹簧吊架安装时，应根据规范调整好间距，使各个吊架的荷载尽可能一致。k弹簧吊架应在额定荷载范围内使用，不允许超载。1、弹簧的横向硬度不能小于其额定垂直硬度的80%O弹簧的最大震幅应能承担50%的额外负荷。11兑明：本节点图为可选做法，当泵房与主体结构分开时，可不采用该做法。弹性吊架详图自万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第24页共74页工艺流程构造做法做法说明及节点详图1预留洞口复核良核结构板上预留的洞口尺寸并修整做法说明：1、结构层地漏在竣工验收前施工。2、装饰地漏在项目入伙前精装修阶段施工。3、大降板卫生间的防臭地漏也可参照此做法施工。2塑料地漏及短管预制根据设计图纸下层支管与结构面之间的距离住加工区将地漏和短管连接好3将预制短管与卫生间排水支管连接安装地漏和短管时确保垂直，地漏面低于结构S15mm4吊洞采用C20碎（骨料粒径1520mm）分两次吊同5水泥砂浆找平层及防水层施工水泥砂浆找平并坡向地漏口，15厚JS-Il型防水附加层，伸入地漏碗口部，平面外扩250mm6装饰面层及装饰地漏安装优饰面层，地漏口周边按照5%坡度进行找坡，女装不锈钢装饰地漏，并确保装饰地漏的中心FL一定要和结构地漏的中心孔在一个中心点上，安装完毕后用胶布封堵地漏口4、毛坯交付的卫生间防臭地漏按照工艺流程1-5步骤施工即可。5、为保证排水通畅，在防臭地漏下方就不再设置存水弯。6、阳台地漏采用宜通地漏+存水弯，做法同防臭地漏。质量控制点I、塑料地漏与短管的连接?、地漏的水平度及标高控制3、二次吊洞1、防水层需搭接至地漏口5、装饰地漏的中心孔一定要和结构地漏的中心孔在一个中心点上k确保地漏保证50mm的水封深度卫生间防臭地漏安装（精装修）（一）应i万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第25页共74页节点详图卫生间防臭地漏安装（精装修）（二）01万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第26页共74页工艺流程构造做法做法说明及节点详图1预埋侧排地漏预埋侧排地漏及连接管，使之比结构面低15mm做法说明：1、适用于大降板卫生间回填层排水；2、其他侧排地漏按照工艺流程1-2步骤即可。鲤2防水层施工防水及防水附加层伸入侧排地漏不小于100mm3疏水层施工则排口200mm范围设置200gT土工布包塞的碎石疏水层，以防陶粒碎填筑堵塞侧徘口I1封Z喈S理沱时：讥幅期涮UI=Cl=x":TEJ、!：；.MeiCC>/a质量控制点I、侧排地漏底缘低于结构面?、防水层施工搭接3、土工布包裹的严实度二KZrZ<XvX<Zv,/L/f/.'ULr/喊HM感豳M侧排地漏安装做法侧排地漏安装（大降板卫生间）自万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第27页共74页工艺流程构造做法节点详图1息层清理湿润巴侧墙基层上粘附的灰尘、砂粒、油污、清理干净，用充分浇水湿润。2轲水口安装司定雨水口并浇筑侧墙抗渗混凝土，保证雨水口周边誓实。3戈平、找坡、防K附加层戈平找坡层完成后，在侧排地漏500mm范围涂刷防水附加层，并伸入到雨水口内75mm以上。密封殷铁矍-与上钢勒混聚土汉次T-/写层面板二朝爱就/定井聒封好4方水层安施工防水层，防水层必须伸入到雨水口内75mm以上；防水层在侧墙（女儿墙上反500mm,防水层在则墙（女儿墙）小凹槽内收头、固定牢固。Oi犷$现PYr南水捺/4J)56呆温层、保护了、装饰面层曾封打胶安设计要求施工保温层、保护层、装饰面层。任雨水口内防水层边沿处打密封胶，在侧墙（女儿墙）上的防水层收头凹槽内打满密封胶。I5%寺迁宁任侧墙（女儿墙）防水层外抹30厚1:2水泥砂浆，水rVL附不/g/1jJ小中、附加防水层7木灰保护层尼砂浆从屋面开始并盖过防水层收头凹槽50mm以hoU：8客水斗安装支装固定落水斗。屋面侧排雨水口防渗漏做法/货量控制点I、基层清理干净。2、侧墙（女儿墙）混凝土浇捣密实。3、侧排口低于屋面。4、防水层施工质量。；率为胁值龚率立R以：加而注古潞缶砒以防永屋面侧排地漏安装节点图自万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第28页共74页工艺流程构造做法做法说明及节点详图1半墙，橱柜的燃气管道安装安照管道安装工艺完成燃气管道安装，支架和油案完成，套管密封完成做法说明：如当地燃气机构同意，燃气表最好装在树柜里，此时取消柜的背板，相应墙面贴瓷砖。2废饰盖卡装，拼接成环，贴墙或者柜板安装笈饰由两个半环组成，两个半环卡接可以形成一1、整环，装饰环厚度4mm。贴顶安装的装饰环可以打胶与顶板粘接质量控制点穿越墙面的管道安装装饰盖I、安装时应注意管道的套管与墙面相平，管道与套管同中心，不得偏心安装，屎证装饰环贴墙安装，完全盖住套管断而。?、燃气管道一般为DN15的管道，穿墙套管般采用DN40的镀锌管制作，同柜开孔直径为25-32mm,孔中心离墙90mm。3、燃气公司在套管内给燃气管道安装的防腐卷材一般超出墙面20mm,在安展装饰盖前清理干净。1、安装时应注意管道的套管与墙面相平，管道与套管同中心，不得偏心安装，保证装饰环贴墙安装，完全盖住套管断面。1内、外框厚度4mm,象牙白，内径22mm,外径80mm,材料厚度1.5mm燃气管道套管装饰盖安装做法详图万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第29页共74页工艺流程构造做法做法说明及节点详图)手头初步安装字头的定位、调整段据墙面灰饼、冲筋及装饰面层做法进行水管及管头初步安装族饰面层施工前进行调整，并按照右图要求固定淋浴水怦，管头应凹进墙面距装修完成面4-7mm,经过验收后方可进行装饰面施工。J清冬淋浴混水阀水管头位置图质量控制点I、安装时主要水管头的水平、垂直位置准确，避免因调整水平、垂直位置造成水管头叫进墙面距离不能达到要求。?、墙面做灰饼前不得固定管头，以利于调节管头深度。3、在进行墙面装饰层施工前及施工过程中应有专人对管头位置跟踪控制，避免墙面施匚时对管头固定的破坏。k墙砖的厚度应根据具体项目确定，不能确定时，般按连灰带病20mm考虑。兑明：不同品牌规格型号的龙头，其丝口长度，装饰盖的调节距离都不相同，应根据具出的龙头规格型号进行现场测试，以确定其管头合理的埋置深度。其上体方法为将管道妃件与龙头拧紧，同时调节装饰盖的距离，管头与装饰盖端部的距离的最小值和最大值如为管头埋置深度范围。本图对应的产品型号为摩恩2817。淋浴混水阀水管管头安装做法详图位1万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第30页共74页工艺流程构造做法做法说明及节点详图1管头初步安装根据墙面灰饼、冲筋及装饰面层做法进行水管及管头初步安装2管头的定位、调整装饰面层施工前进行调整并按照右图要求固定角阀水管管头应凹进墙面距装修完成面5-7mm,经过验收后方可进行装饰面施工质量控制点I、安装时主要水管头的水平、垂直位置准确，避免因调整水平、垂直位置造成水管头凹进墙面距离不能达到要求。?、墙面做灰饼前不得固定管头，以利于调节管头深度。k在进行墙面装饰层施工前及施工过程中应有专人对管头位置跟踪控制，避免墙面液工时对管头固定的破坏。I、墙砖的厚度应根据具体项目确定，不能确定时，一般按连灰带砖20mm考虑。兑明：不同品牌规格型号的龙头，其丝口长度，装饰盖的调节距离都不相同，应根据具体的龙头规格型号进行现场测试，以确定其管头合理的埋置深度。其上体方法为将育道配件与龙头拧紧，同时调节装饰盖的距离，管头与装饰盖端部的距离的最小值和黄大值即为管头埋置深度范围。本图对应的产品型号为摩恩100550。水管头装饰层墉体角阀水管头位置图角阀水管管头安装做法详图自万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第31页共74页工艺流程构造做法1管头初步安装根据墙面灰饼、冲筋及装饰面层做法进行水管及管头初步安装2管头的定位、调整装饰面层施工前进行调整并按照右图要求固定洗衣机龙头7K管管头应凹进墙面距装修完成面02mm,经过验收后方可进行装饰面施工质量控制点I、安装时主要水管头的水平、垂直位置准确，避免因调整水平、垂直位置造成水管夫凹进墙面距离不能达到要求。?、墙面做灰饼前不得固定管头，以利于调节管头深度。k在进行墙面装饰层施工前及施工过程中应有专人对管头位置跟踪控制，避免墙面施工时对管头固定的破坏。1、墙砖的厚度应根据具体项目确定，不能确定时，般按连灰带砖20mm考虑。兑明：不同品牌规格型号的龙头，其丝口长度，装饰盖的调节距离都不相同，应根谓具体的龙头规格型号进行现场测试，以确定其管头合理的埋置深度。其上体方法为将管道配件与龙头拧紧，同时调节装饰盖的距离，管头与装饰盖端部的距离的最小值和最大值即为管头埋置深度范围。本图对应的产品型号为摩恩9008o做法说明及节点详图水管头洗农机龙江7k管炎侍罟佟I装饰层洗衣机龙头水管头安装做法详图3万科万科企业股份有限公司上海公司工程技术统一标准编号:SHVK/WI/PR261版号：B/0页码：第32页共74页工艺流程构造做法1放线先做墙面灰饼确定完成面位置，依据装修设计、横平区直原则进行定位放线，管头避开瓷砖缝位置2水管预埋槽开设金工程墙体碎工程施工时使用木条压槽，槽深20mm,砌筑墙体开槽使用开槽机开槽，槽尺寸：置35X深25mm3水管管头留设殳有柜背板时，柜内背面墙面应贴瓷砖，水管管头与瓷砖面平齐。有柜背板时，水管管头凸出抹灰完北面IlO-120mm。4PPR水管固定任管槽内打钉钢丝固定好热熔水管，管周边水泥砂/塞缝填实5成品保护各凸出墙面IIO-120的水管用塑料袋保护好质量控制点顷留水管头采用PPR管材一次到位，不得采用补芯管件接长连接角阀。做法说明及节点详图做法说明：留设水管管头处，优先采用柜内没有背
