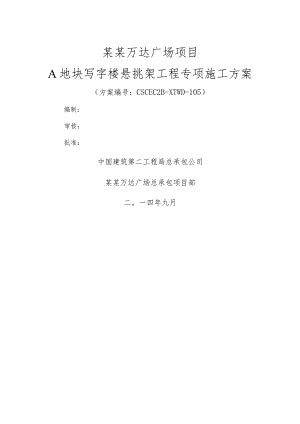

某某万达广场项目A地块写字楼悬挑架工程专项施工方案（方案编号：CSCEC2B-XTWD-105）编制：审核：批准：中国建筑第二工程局总承包公司某某万达广场总承包项目部二。一四年九月一、编制依据错误!未定义书签。二、工程概况3三、脚手架方案选型33.1外脚手架选择33.2型钢选项4四、施工准备44.1 劳动力准备44.2 材料准备5五、悬挑式脚手架搭设流程及要求75.1 技术参数75.2 外墙悬挑式脚手架搭设构造要求75.3 施工工艺及要求85.4 具体节点构造11六、施工安全保证措施126.1 材质及其使用的安全技术措施126.2 脚手架搭设的安全技术措施136.3 脚手架上施工作业的安全技术措施146.4 脚手架拆除的安全技术措施146.5 脚手架的检查和验收156.6 脚手架搭设的安全管理176.7 脚手架使用与保护196.8 脚手架监控与监测措施206.9 脚手架的防雷与防火24七、应急救援预案257.1应急组织机构251.2应急救援人员相应职责267.3 突发事故上报机制287.4 应急救援行动的保障措施287.5 应急药品物资保障307.6 应急救援资源配备31八、脚手架荷载计算318.1 悬挑外架计算书31附图：写字楼悬挑型钢平面布置图58一、编制依据1建筑施工扣件式钢管脚手架安全技术规范JGJ130-202*；2建筑施工安全检查标准JGJ59-202*；3建筑施工高处作业安全技术规范JGJ80-91；4钢管脚手架扣件GB15831；5直缝电焊钢管GB/T13793-202*；6碳素结构钢GB/T700-202*；7钢结构设计规范GBJ17-202*；8建筑结构荷载规范GB50009-202*；9建设工程施工重大危险源辨识与监控技术规程DBJ13-91-202*；10舲结构设计规范GB50010-202*H某某万达广场施工组织设计12某某万达广场A区建筑、结构设计图二、工程概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块，A地块主要为住商业、甲级写字楼、酒店；B地块为住宅。是集中购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万In2。A地块总建筑面积总面积：.98m2,其中地上：.58m2,地下：77008.4m2,大商业、写字楼地下负二层、地上35层；酒店、商铺S-C/S-D为地下一层，其中酒店地上17层。三、脚手架方案选型1.1 外脚手架选择本工程写字楼地上35层，建筑高度136米，结构形式均为框架结构及框架剪力墙结构，根据施工需要在主体结构施工期间：超高层写字楼7F以下采用双排单立杆扣件式落地脚手架，其中北面从地上3层开始使用悬挑外架，悬挑至7层。AB栋写字楼均从7层标准层开始插入外爬架。落地外架施工详见A地块外脚手架安全专项施工方案，爬架详见A地块爬架安全专项施工方案；本方案仅指导悬挑外架施工。写字楼悬挑架平面布置图（图中阴影部分，A、B座均同）1.2 型钢选项3. 2.1采用悬挑梁16#工字钢作悬挑托架，每根型钢悬挑梁外端加斜拉15.5mm(6×19+1)钢丝绳至上层主体结构上；脚手架立杆横距0.9m,立杆纵距L5m,大横杆步距1.8m；连墙件用小48X3.5的钢管，连墙件采用不大于二步三跨；脚手架外围满挂安全，内立杆距结构外边缘净尺寸300mm,脚手架与建筑物之间的缝隙施工操作层采用钢笆片进行水平防护，留余缝隙20cm,施工操作层除外使用小兜进行水平防护。写字楼悬挑架设置在地上三至七层，七层以上采用爬架，悬挑架搭设高度为23.7米。四、施工准备4.1劳动力准备整个外脚手架工程涉及到搭设、维护及拆除三个阶段，根据各个阶段的不同工作内容，劳动力的需用情况不同。本工程主体施工进度要求较快，外脚手架工作量较大，需投入较多劳动力。本工程劳动力需用情况见表4-1。表4-1劳动力需用计划表阶段外脚手架搭设阶段外脚手架维护阶段外脚手架拆除阶段工种架子工架子工架子工人数1302050工作内容外脚手架搭设，悬挂安全，铺设跳板，进行层间封闭，外脚手架上垃圾及杂物的清理外脚手架的日常围护，配合外装单位做好外脚手架的修改，及时清理外脚手架上垃圾及杂物拆除外脚手架及悬挑钢梁，将所有材料运至指定堆场，清理外脚手架拆除范围内的所有垃圾及杂物4. 2材料准备结合本工程结构特点以及钢管刚度、强度高的特点，本工程外脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则：4. 2.1钢管1、脚手架钢管使用类型为48X3.5钢管。2、连墙件材料采用钢管、扣件、型钢等，应为力学性能适中的Q235钢，其力学性质应符合国家现行标准碳素结构钢(GB700-89)中Q235A钢的规定要求。3、钢管的截面尺寸应为外径48mm,壁厚3.5mm。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为46m(这样的长度一般重25kg以内，适合人工操作)。用于横向水平杆的钢管长度为1.5m,以适应脚手架宽的需要。4、钢管质量的检验要求(1) .钢管的外观质量检验应按表4-2进行表4-2钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚48×3.5；23.5mm5端面应平整，端面切斜的偏差1.70mm6防锈处理必须进行防锈处理，度锌或刷防锈漆IH7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.5Onml管8其它项目同新管项次3、4、5同新管3、4、5(2) .钢管应无裂纹，两端面应平整，严禁打孔。4. 2.2扣件1、扣件采用可锻铸铁制作的标准扣件。其材质符合现行国家标准钢管脚手架扣件(GB15831)的规定。扣件的附件(T形螺栓、螺母、垫圈)采用材质符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定。2、技术要求(1) .扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。(2) .铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。(3) .扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。(4) .扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于Immo(5) .当扣件紧夹钢管时，开口处的最小距离应不小于5mm。(6) .扣件表面应进行防锈处理。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。扣件在加紧钢管时，开口处最大距离小4.5mm,必要时进行抗滑扭试验。65N.m的扣件，在螺栓拧紧扭矩达65N.m时，不得发生破坏。3、扣件质量的检验要求(1).扣件质量应按表4-3进行检验表4-3扣件质量检验要求项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求(2)(6)的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、3脚手板采用钢筋片。规格为850mmX800mm,不得使用锈蚀、散边或破损严重的钢筋片。安全：选用合格的绿色阻燃型密目安全立全封闭；规格为1.8mX6.0m的单某重量应在3.0kg以上，并尽量满足环境效果要求。五、悬挑式脚手架搭设流程及要求5.1 技术参数脚手架排数双排大小横杆布置大横杆在上搭设高度(m)23.7(m)立杆型号48X3.5立杆纵距(m)1.5立杆横距(m)0.9立杆步距(In)1.8连墙件布置方式水平方向三跨，竖向每层设置型钢悬挑长度(In)1.2锚固长度(m)1.8钢丝绳支撑道数1施工均布荷载(kN/nO3同时施工层数2脚手板铺设层数1地区某某市基本风压(kN/nO0.35.2 外墙悬挑式脚手架搭设构造要求5 .2.1外墙悬挑脚手架的设置悬挑式外墙脚手架的搭设工艺，主要体现在型钢悬挑、钢丝绳反拉的悬挑体系部分，以及钢丝绳反拉卸荷体系，其余施工工艺与落地式脚手架施工工艺一致。平面布置：立杆纵向间距1.5m,在结构柱时根据实际情况作相应调整。在结构柱做适当调整，但不大于L5m；结构转角处工字钢梁，端部用2根钢丝绳斜拉到上一层结构，用16号工字钢锚固1.8m悬挑L2m;钢梁布置按每一根立杆下面均有钢梁的布置原则布置，脚手架宽度0.9m,内排立杆距建筑物结构边缘净距为200mm,立杆与横杆用直角扣件扣紧，立杆的直接接头应相互错开50%,立杆的接头、相邻杆要错开，并布置在不同步距内，其接头距大横杆的距离不要大于步距的1/3,工艺同落地脚手架。6 .2.2悬挑工字钢梁先在结构楼面上测量并标出钢梁的安装位置预埋6个形螺栓，形螺栓采用圆钢中20钢筋制作，钢筋锚固长度同板厚。用以固定16号工字钢，楼板的厚度小于IoOmn1,另采取加固措施工字钢与圆环固定好后用木棒塞牢固；钢梁作为架体搭设基础，安装必须保证其平整度，同一道钢梁相对高度差不超过20三n,每根钢梁内外立杆落脚处的相对高差不超过5min。形螺栓构造如图：悬挑钢梁形圆钢锚环固定构造5.3 施工工艺及要求1）施工工艺流程材料配备f定位一悬挑层预埋20圆钢锚环f安装16#普通工字钢一竖立杆一搭设扫地杆f纵向水平杆一横向水平杆一加设剪刀撑一铺设脚手板f设置连墙件f在作业面搭设护身栏杆一挂安全一上层结构预埋锚环一某拉钢丝绳一上部按规范要求重复搭设2)立杆脚手架设置纵、横向扫地杆。采用直角扣件固定在距底座上皮不高于20Omm外的立杆上,横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆必须用连墙件与建筑物可靠连接，立杆接长除顶步可采用搭接外，其余各层各步接头均采用对接扣件连接，对接.搭接均符合下列规定：(1)立杆距墙面不得大于20cm,立杆上的对接扣件交错布置：两根相临立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离不大于步距的1/3；(2)搭接长度不小于1m,采用不少于3个旋转扣件固定，端部扣件,盖板的边缘至杆端距离不小于100mm；(3)脚手架必须配合施工进度搭设，一次搭设高度不超过相邻连墙件以上二步(4)每搭完一步脚手架后，应按规范要求校正步距、纵距、横距及立杆的垂直度3)横向水平杆(1) .每一主节点处必须设置一根横向水平杆，横向水平杆长度1m,用直角扣件扣紧在纵向水平杆上，该杆的轴线偏离主节点的距离不应大于150mm(对于双立杆，应设置在双立杆之间)。(2) .操作层非主节点处的横向水平杆根据支撑脚手板的需要设置。.横向水平杆伸出大横杆外的长度应控制在50mm。4)剪刀撑，横向斜撑搭设应符合以下规定(1)脚手架设剪刀撑与横向斜撑，斜杆与地面的倾角在4560°之间，每道剪刀撑宽度为6跨。剪刀撑必须用红、白相间的架管搭设，在顶层施工高度处，脚手架外侧设水平挡脚板，挡脚板为公司统一制作。(2)脚手架视外侧立面整个长度和高度上连续设置剪刀撑；剪刀撑斜杆的衔接采用搭接，用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于15Omm；剪刀撑斜杆连接不少于3个扣件。5)作业层斜道的栏杆和挡脚板搭设符合下列规定(1)栏杆和挡脚板均应搭设应在外立杆的内侧；(2)上栏杆上皮高度为1.2叫(3)挡脚板高度不小于18Onm1,中栏杆应居中设置.6)脚手板的铺设符合下列规定(1)脚手板铺满、铺稳、离开墙面120150mm,脚手板探头用直径3.2mm的镀锌钢丝固定在支撑杆件上，严禁使用探头板。(2)在拐角，斜道平台口处的脚手板，与模内水平杆可靠连接，防止滑动，自顶层的脚手板往下计，每一层铺满脚手板。7)安全绿的设置要求整个外架立面用LL8X6m绿色阻燃型密目安全立全封闭。为美观起见，应采用统一颜色，某挂安全绿必须绷紧，特别转角处应采用衬筋垂直固定，使得安全绿形成垂直一线，与搭接严密，不得有漏洞，安全、密目按规定挂设，必须用尼龙绳绑扎。8）内档防护本工程脚手架搭设时，脚手架内立杆与建筑物结构外边缘净尺寸控制为200mm,由于净控尺寸大于规范要求，所以内档防护采取以下措施。内档防护采用钢笆片和碎木板组成，每层采用钢笆片满铺，在内档处根据脚手架水平小横杆的跨距等距设置，即每隔1500设置一根短横杆，横杆一端与脚手架立杆扣接，另一端搁置在楼层结构面上，并用钢筋焊接固定，钢笆片用8#钢丝与短横杆扎牢。在操作层脚手架内档及脚手架走道范围内的钢笆片上须满铺碎木板，用钢钉钉牢。9）架体颜色1、架体钢管采用橘黄色，护身栏杆采用红白相间（5060Cm）色。5.4 具体节点构造1.挑架连墙2 .16#工字钢挑梁锚环大样，在预埋圆钢锚环时需套PVC管。3 .内外立杆脚节点距工字钢悬挑端部IoOmnI与立杆对应处焊直径22高度150mm的定位钢筋头，以固定立杆位置。4 .悬挑架剖面图悬挑架剖面大样5 .拉结点大样5.1钢丝绳吊环采用20圆钢制作，在於内锚固30d,加180。弯钩。在悬挑上层结构处预埋在梁内。预埋吊环大样5 .2钢丝绳对拉，在悬挑上一层预埋吊环后用光面直径15.5(6X19+1)钢丝绳卸载，水平吊点为每根工字钢都需对拉，分荷架体起吊至略高于设计度度后，再将钢丝绳收紧，每端用三个钢丝绳夹卡紧钢丝绳另配一个安全夹。绳卡间距6d7d,d为钢丝绳直径。反拉钢丝绳与吊环相对应设置,整体悬挑架体和钢丝绳收紧后，应逐一检查钢梁的高度是否统一、钢丝绳的松紧情况。一般情况下，钢梁内外吊点的钢丝绳、相邻悬挑体系间的钢丝绳必然产生松紧不一的现象，对此必须进行调整。6 .施工电梯及塔吊部位的设置施工电梯部位立杆纵向间距L5m、O.9m、L5m布置4排立杆；水平杆与其他架体断开。每排立杆下分别采用16号工字钢悬挑，满足L251a锚固长度，每个型钢悬挑梁外端设置直径15.5(6X19+1)钢丝绳与上一层建筑结构斜拉结。出入口满铺钢笆片，上铺多层板以方便推车。两侧搭设扶手以保证安全。出入口两侧均设置连墙件，两步一道，以增加架体的稳定性。塔吊附墙不与外架钢管接触。附墙件位置的安全密封严实。7、悬挑层内侧维护做法，上部隔10米做一道硬防护封闭。六、施工安全保证措施6.1 材质及其使用的安全技术措施6.1.1扣件的紧固程度宜在4050Nm,并不大于65Nm,对接扣件的抗拉承载力为3kN。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。6.1.2各杆件端头伸出扣件盖板边缘不小于IOonln1。6.1.3钢管有严重锈蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。6.1.4外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、钢丝、竹筋、塑料混用。6.1.5严禁将外径48mm与51mm的钢管混合使用。6.1.6钢管和扣件均要现场取样送检，合格后方可使用。6.2 脚手架搭设的安全技术措施6.2.1 搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到允许，以防坠落伤人。6.2.2 开始搭设立杆时应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。6.2.3 2.3脚手架及时与结构拉结或采取临时支顶，以保证搭设过程安全,未完成脚手架在每日收工前，一定要确保架子稳定。6.2.4 2.4脚手架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以上两步。6.2.5 在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌。6.3 脚手架上施工作业的安全技术措施6.3.1 结构外脚手架每支搭一层，支搭完毕后，经项目经理部安全员验收合格后方可使用，任何班组长和个人，未经同意不得任意拆除脚手架部件。6.3.2 严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于3kN112,确保较大安全储备。6.3.3结构施工时不允许三层同时作业，装修施工时同时作业层数不超过两层，临时使用的落地式脚手架同时作业层数不超过一层。6.3.4当作业层高出其下连墙件3.Im以上，且其上尚无连墙件时应采取适当的临时抛拉措施。6.3.5各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。6.3.6定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。6.4脚手架拆除的安全技术措施6.4.1脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。6.4.2拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作。6.4.3架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、揽风绳、连墙杆及被拆除架体各吊点、附件、电器装置情况，凡能提前拆除的尽量拆除掉。6.4.4拆除时应划出作业区，周围设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。6.4.5拆除时统一指挥、上下呼应、动作协调，当解开与另一人有关的扣件时必须先告诉对方并得到允许，以防坠落伤人。6.4.6拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。6.4.7每天拆架下班时，不应留下隐患部位。6.4.8拆架时严禁碰撞脚手架附近电源线，以防触电事故。6.4.9在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面,同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。6.4.10所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至地面。6.4.11所有的脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。6.4.12拆除的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢靠，双点起吊，严禁从高空抛掷。6.4.13六级风以上（含六级）时停止拆除脚手架施工。6.5脚手架的检查和验收脚手架搭设完毕后要由项目负责人组织项目技术负责人、生产经理、安全主管、安全员、外架班组等进行检查验收，合格后报公司安全部门，由公司安全部门组织相关部门进行检查验收，合格后报监理单位及建设单位进行联合检查验收，合格后方可投入使用。6.5.1,严格按照规范规定对进场构配件进行检查和验收，不合格的构配件严禁使用。6.2.2,脚手架及其基础应在下列阶段进行检查和验收：(1)基础完工后，脚手架搭设前。(2)作业层上施加荷载前。(3)每搭设完68米高度后(同时挂验收标牌)。(4)达到设计高度后。(5)遇有六级大风和大雨后。(6)停用超过一个月。6.5.3,验收依据：(1)建筑施工扣件式钢管脚手架安全技术规范(JGJI30-202*)o(2)本施工组织设计。(3)技术交底文件。6.5.4,脚手架定期检查项目：(1)杆件的设置和连接是否符合构造要求。(2)地基是否积水、底座是否松动、立杆是否悬空。(3)扣件螺栓是否松动。(4)立杆的沉降与垂直度偏差是否符合规范要求。(5)安全防护措施是否符合要求。(6)是否超载。(7)外脚手架的技术要求与允许偏差(详下表)帆次项目技术要求允许偏差(mm)检查方法与工具1立杆垂直度±100经纬仪H=2m+7H=IOm±14H=20m±28H=30m+42H=40m±55H=50m±70中间档次采用插值法2间距±20钢尺±50+203纵向水平杆高差±20水平仪一±104双排脚手架横向水平杆外伸长度偏差外伸200mm-50钢尺6.6脚手架搭设的安全管理1、搭除脚手架必须持证上岗，并定期进行身体检查，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作.02、搭拆脚手架时，操作人员必须戴好安全帽，系好安全带，使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。3、拆下的零部件要装入容器内，用吊蓝吊下，拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷(利用塔吊吊运)。4、脚手架的构配件质量和搭设质量应按规范要求进行检查验收，合格后方可使用。5、作业层的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送泵等固定在脚手架上，严禁挂起重设备。6、当有六级或六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业，雨后作业应设置防滑条。7、安全搭设应按有关规定搭设或拆除。8、脚手架使用期间严禁拆除下列杆件：(1)主节点处纵、横水平杆和纵、横扫地杆。(2)连墙杆。9、不得在脚手架基础及临近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。10、搭设或拆除脚手架时，地面应设围栏和警示标志，并派专人看守,严禁非操作人员入内。Ik搭设脚手架起步时，应设临时剪刀撑，搭设中要随时按规定做好脚手架与主体拉撑工作，铺好脚手板，固定好挡脚杆和防护栏杆，拉好安全。12、拆除架子在使用电焊切割时，派专职人员做好防火工作、配备料斗、防止火星和切割物溅落(如室内已装饰、窗要关好、窗未安装好的应派专人看好)。13、搭设过程中应由工地项目经理组织有关人员及时检查，按有关规定报请公司安全科组织人员（项目经理、安全员、架子工、班长等）进行检查、验收和鉴证,标准化工地每两步挂验收合格牌一块。14、在工程施工过程中，应派有经验的架子工负责对脚手架进行检查与保修工作.扣件松动时及时拧紧；脚手架上不得堆放各种材料，每天安排专人进行整个施工区域的安全检查，特别在大风雨后，项目经理要及时组织有关人员对架子进行全面检查。15、脚手架应由工地安全员定期检查（如立杆垂直度，沉降观测等）.如发现问题及时采用措施予以解决。16、脚手架验收合格后，任何人不得擅自拆改，如需做局部拆改时，需经项目经理同意由架子工操作。17、加强对楼梯口，电梯口预留洞口的栏杆，防护的检查。18、安全通道、卸料平台、井架通道、混凝土输送泵管等不得与脚手架杆件连接。6.7 脚手架使用与保护1、脚手架使用中必须经常检查，清除架上杂物，严禁在架子堆放过多的施工材料，或多人挤在一起，以防架子超载。2、脚手架上施工材料应随用随运，施工荷载不得大于3000N/M2,使用的工具、材料等应尽量放在脚手架内侧，以减少倾覆力矩。3、施工过程中，应有专人负责经常检查脚手架，如发现连接部件有松动、位移现象时，应及时采取加固措施。6.8 脚手架监控与监测措施1、所有临边、洞口等各类技术措施的设置。2、技术措施所用的配件、材料和工具的规格和材质。3、技术措施的节点构造及其与建筑物的固定。4、扣件和连接件的紧固。5、安全防护设施的用品及设备的性能。6、外脚手架搭设、拆除的预防监控措施：作业活动重大安全隐患预防监控措施脚手架搭设脚手架无施工方案、无设计计算书，施工方案未经审批或无法指导施工加强施工方案的编制、审核、审批管理纵横向立杆间距不符合要求做好安全技术交底、及时组织实测立杆基础未平整夯实，缺少底座，无纵横向扫地杆，无排水措施做好搭设前准备、布置工作，做好立杆基础睑垫层未按规定设置连墙拉结杆或连墙拉结杆设置不符合要求做好安全技术交底、及时组织验收不按规定设置剪刀撑做好安全技术交底、及时组织验收杆件材料不符合要求做好材料进场验收小横杆、大横杆步距不大于1.8m做好安全技术交底、及时组织实测一字形、开口形脚手架两端未设置连墙件或斜撑做好安全技术交底、及时组织检查脚手架拆除未定期检查、维护建立制度，落实职责，做好定期检查未按脚手架拆除顺序拆架做好拆除安全技术交底及跟踪检查拆除前未对脚手架杆件连做好拆除安全技术交底及跟踪检查接、连墙件、支撑系统进行检查连墙杆件提前拆除、整层拆除或数层拆除后再拆除脚手架做好拆除安全技术交底及跟踪检查分段拆除高差大于2步架未增设连墙件加固做好拆除安全技术交底及跟踪检查7、监测措施（1）项目部、班组日常进行安全检查，所有安全检查记录必须形成书面材料。（2）日常检查、巡查重点部位如下：D杆件的设置和连接、扫地杆、支撑、剪刀撑、钢丝绳拉结、锚环松动等构件是否符合要求。2）落地式脚手架地基是否有积水，底座是否松动，立杆是否符合要求。3）连接扣件是否松动。4）架体的沉降、垂直度的偏差是否符合规范要求。5）施工过程中是否有超载的现象。6）安全防护措施是否符合规范要求。7）脚手架体和脚手架杆件是否有变形的现象。8）悬挑架卸荷钢丝绳受力状态，有无松动现象。9）脚手架在承受六级大风或大暴雨后必须进行全面检查。10）监测项目包括：支架沉降、位移和变形。11）监测频率：在脚手架搭设期间，一般监测频率不超过3天/次5天/次，在脚手架使用期，一般监测频率不超过10天/次15天/次。6)监测的方法与工具：立杆的垂直度监测用经纬仪或吊线和卷尺，立杆间距用钢板尺，纵向水平杆高差用水平仪或水平尺，主节点处各扣件中心点相互距离用钢板尺，同步立杆上两个相隔对接扣件的高差用钢卷尺，立杆上对接扣件至主节点的距离用钢卷尺，纵向水平杆上的对接扣件至主节点的距离用钢卷尺，扣件螺栓拧紧扭力矩用扭力扳手，剪刀撑斜杆与地面的倾角用角尺，脚手板外伸长度的检测用卷尺，钢管两端面切斜偏差用塞尺.拐角尺，钢管外表面锈蚀程度用游标卡尺，钢管弯曲用钢板尺。钢管脚手架检测预警值序号检验项目技术要求检验方法1立杆平面位置立杆位置符合设计要求观察垂直度(mm)0.3%H用经纬仪或吊线和尺量检查2杆件间距(mm)步距±20尺量检查纵跑±20横距±203纵向水平杆纵向水平杆间距(mm)400尺量检查一根水平杆的两端高差(mm)±20水平仪或水平尺同跨内两根纵向水平杆的高差(mm)±104横向水平杆外伸长度外伸生500-50尺量检查(mm)5扣件安装主节点处各扣件中心相互位置(mm)150尺量检查同步内立杆上两个相邻接头对接扣件的高差(mm)2500立杆上对接扣件至主节点的距离(mm)h3纵向水平杆上对接扣件至主节点的距离(ITlm)13扣件螺栓拧紧力矩(Nm)4065扭力扳手6剪刀撑布置符合设计要求观察搭接长度、扣件数量符合相关规范观察跨越立杆根数符合本规程规定观察水平夹角45°60。角尺检查7连墙件构造必须采用刚性连墙件观察检查间距W设计规定尺量检查与主节点间距(mm)300尺量检查8脚手板铺设严密，绑扎牢固，无探头板观察检查9防护脚手架外侧设置栏杆，密目围护；施工层增设挡脚板；底部满铺木板或竹笆观察检查片，密目兜底全封闭；沿高度每隔4步设置内档防护。6.9脚手架的防雷与防火1、在脚手架上进行电、气焊切割作业，必须办理动火审批手续完善，且必须有防火措施和专人看管，必须在作业范围内有灭火器等消防措施，无关的电、气焊作业不能在脚手架上操作。2、拆除架子在使用电焊切割时，派专职人员做好防火工作、配备料斗、防止火星和切割物溅落(如室内已装饰、窗要关好、窗未安装好的应派专人看好)。3、在脚手架密闭层必须设置灭火器，每层4个，并设专人检查确保不失不漏。每隔一层设置消防栓及相应设备并配置自动加压泵。4、脚手架附近电气焊接操作时，要用层板遮挡脚手架，防止火星点燃脚手架防护材料及安全等易燃物品。5.防雷避电措施本工程脚手架接地、避雷措施执行施工现场临时用电安全技术规范(JGJ46-202*)标准。工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。每栋楼各设置4根避雷针，避雷针采用12镀锌钢筋制作，高度1.5%设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷络。接地线采用40X4的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接牢靠，与立杆连接采用2道螺栓卡箍连接，螺钉加弹簧垫圈以防止松动，并保证接触面积不小于Iomm2,并将表面的油漆及氧化层清除干净，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一个（本工程按照南北各3个的原则设置，设置由项目机电部完成），位置尽量避免人员经常走动的地方，以避免跨步电压的危害，防止接地线遭机械破坏。两者的连接采用焊接，焊接长度大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10Q,同时注意检查与其他金属物或埋地电缆之间的安全距离不小于3m,以避免发生击穿事故。七、应急救援预案为了保证本工程项目具有较大危险性的工程施工安全生产工作落到实处，认真贯彻落实安全生产法、建设工程安全生产管理条例等法律法规，根据公司制定的安全生产事故应急救援预案，结合项目部实际情况，特制定此预案。7.1应急组织机构组员：负责紧急现场组员：负责现场紧急组员：负责现场紧组员：负责现场紧急组员：负责现场隔离救援工作1）聿取包,*4疏散工作J口Ii十、j口-r*xJ7<急救护工作医疗联系，车辆及事故调查（1）分析紧急状态，判断是否可能或已经发生重大事故，确定事故应急级别（项目应急，社会应急）和相应报警级别；（2）负责开展项目应急响应水平的事故应急救援行动；（3）如果事故级别升级到社会应急，负责向政府有关应急联动部门提出应急救援请求；（4）指挥、协调应急反映行动；（5）与相关的外部应急部门、组织和机构进行联络；（6）下达进入项目应急或社会应急状态的命令；（7）监察项目内外应急人员的行动；（8）应急终止后，负责组织事故现场的恢复工作；（9）负责人员、资源配置、应急队伍的调动；（10）协调后勤反面以支援应急反应组织；（11）确定现场指挥人员；（12）负责保护事故发生后的相关数据；（13）组织应急预案的演练。2）事故应急指挥中心副总指挥职责（1）协助总指挥组织和指挥应急操作任务；（2）事故现场应急操作的直接指挥和协调；（3）事故现场评估；（4）及时向场外人员通报应急信息；（5）对应急救援行动提出建议；（6）负责项目人员和公众的应急反应行动的顺利执行；（7）控制现场出现的紧急情况；（8）现场应急行动与场外人员操作指挥的协调；（9）负责事故后的现场清除工作。3）事故现场应急救援队的职责A、救援组职责（1）负责寻找、集中、清点、营救事故中的受伤人员。（2）在保证自身安全的情况下，尽可能控制危险源再度发生危险,同时要采取措施保护现场；B、疏散组职责阻止非抢险救援人员进入事故现场；负责现场车辆疏通；（3）按事故的发展态势有计划地疏散人员；（4）维持库区内治安秩序；（5）负责事故现场隔离区域和疏散区域的警戒和交通管制。C、通讯组职责（1）确保各专业队与场内事故现场指挥部广播和通讯的畅通;（2）通过广播指导人员的疏散和自救。I）、救护组职责（1）负责对伤病员进行检查分类和观察；（2）负责对伤员的救护、包扎、诊治和人工呼吸等现场急救;（3）负责保护、转送事故中的受伤人员。E、事故调查组职责（1）负责事故现场图纸的测绘；（2）查明事故经过、人员伤亡和财产损失情况；（3）查明事故的原因、确定事故的性质和责任，提出对事故责任者的处理建议；（4）检查控制事故的应急措施是否得当落实，提出防止类似事故再发生的技术措施和事故教训，提出今后需要研究的课题；（5）对公司有关制度、条例、规程提出修改意见，写出事故调查报告。7.3突发事故上报机制7.44&.3一,应急上报机制应急救援行列应急救援行动是指在紧急情况发生时，为及时营救人员、疏散撤离现场、减缓事故后果和控制事故而采取的一系列抢救援助行动°一旦事故发生时，应及时调动并合理利用应急资源，包括人力资源和物资资源投入行动；在事故现场，针对事故的具体情况选择应急对策和行动方案，从而能有效地使伤害和损失降低到最低程度和范围。相关部门联系电话：序号部门功能联系方式1消防火警1192公安匪警1103交通事故1224医院某某市一医院5气象站气象预报1216信息台查号114指挥组联系电话：序号项目领导1某晓2焦飞3某国伟4任吉红5任有天6某振宇7某延军8某华斌9叶健从万达广场项目工地至某某市一医院，全程2.3公里，下图为地图导航路线，能有效的快速指导抢险应急救援，为受伤人员快速就医抢救起着争分夺秒的作用。7.5 应急药品物资保障项目部应配备以下应急救援器材、应备药品清单。1.现场应备药品(1)存放地品名适应症品名适应症创可贴小创伤出血紫药水消毒防腐点：项目办公万花油烧烫伤京万红软膏烧烫伤碘酊(2%)局部消毒酒精(70%)局部消毒室红药水清毒止血清凉油驱暑醒脑(2)使用与棉垫、崩带外伤出血止血胶带外伤出血保管要求：所有的药品必须有出品合格证，并在有效期限内使用；过期的药品必须更换。药品的贮藏必须放置于阴凉处、防潮且满足药品有关贮藏规定。所有的药品必须由现场的医护人员专人保管。2应急器材清单名称器材交通工具
