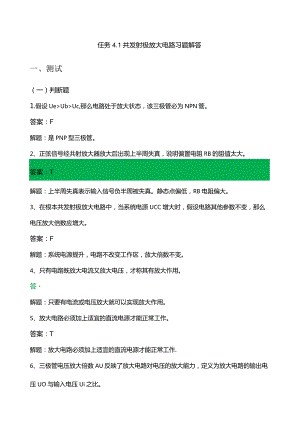

任务4.1共发射极放大电路习题解答一、测试（一）判断题1.假设Ue>Ub>Uc,那么电路处于放大状态，该三极管必为NPN管。答案：F解题：是PNP型三极管。2、正弦信号经共射放大器放大后出现上半周失真，说明偏置电阻RB的阻值太大。答案：T解题：上半周失真表示输入信号负半周被失真。静态点偏低，RB电阻偏大。3、在根本共发射极放大电路中，当系统电源UCC增大时，假设电路其他参数不变，那么电压放大倍数应增大。答案：F解题：系统电源提升，电路不改变工作区，放大倍数不变。4、只有电路既放大电流又放大电压，才称其有放大作用。答解题：只要有电流或电压放大就可以实现放大作用。5、放大电路必须加上适宜的直流电源才能正常工作。答案：T解题：放大电路必须加上适宜的直流电源才能正常工作.6、三极管电压放大倍数AU反映了放大电路对电压的放大能力，定义为放大电路的输出电压UO与输入电压Ui之比。解题：三极管电压放大倍数Au反映了放大电路对电压的放大能力，定义为放大电路的输出电压Uo与输入电压Ui之比。7、三极管放大电路的输入电阻Ri是从放大电路的输入端看进去的交流等效电阻，它等于放大电路输入电压与输入电流的比值。解题：三极管放大电路的输入电阻Ri是从放大电路的输入端看进去的交流等效电阻，它等于放大电路输入电压与输入电流的比值。8、在共发射极放大电路中，温度上升，反向颜口电流ICBO增加，穿透电ICEo=(I+BHcbo也增加。解题：在共发射极放大电路中，温度上升，反向饱和电流ICBO增加，穿透电ICEO=(I+)kBO也增加。9、在分压偏置电路中，发射极电阻RE实现静态工作点的稳定，因为当温度上升使IC增大时，Ie随之增大，UE也增大；因基极电位UB=UBE+Ue保持恒定，故UE增大使UBE减小，引起IB减小，使IC相应减小，从而抑制了温升引起的IC的增量，即稳定了静态工作点。解题：当温度上升使IC增大时，正随之增大，UE也增大；因基极电位UB=UBE+Ue保持恒定，故UE增大使UBE减小，引起IB减小，使IC相应减小，从而抑制了温升引起的IC的增量，即稳定了静态工作点。10、在共发射极放大电路，有较高的电压放大倍数，并且具有较高的输入电阻和输出电阻。解题：具有较高的电压放大倍数，但输入电阻过小、输出电阻过大也抑制了电路的应用范围。（二）选择题1.当晶体三极管的发射结和集电结都反偏时，那么晶体三极管的集电极电流将（）A、增大B、减少C、反向D、几乎为零£解题：发射极反偏，基极电流几乎为零，所以集电极也为O2.检查放大电路中的晶体管在静态的工作状态工作区，最简便的方法是测量（）AxIbqB、UBECIcqDxUceq解题：例如对NPN型三极管，UCEQ大于0.7V,处于放大区；小于0.7V,处于饱和区；等于系统电压时，处于截至区。3、对放大电路中的三极管进行测量，各极对地电压分别为b=2.7V,Ue=2V,Uc=6V,那么该管工作在（）。A、放大区B、饱和区C、截止区D、无法确定解题：该电路是NPN型三极管电路。集电极电压大于基极电压大于发射极电压，处于放大区。4、某单管共射放大电路在处于放大状态时,三个电极A、B、C对地的电位分别是a=2.3V,b=3V,Uc=OV,那么此三极管一定是A、PNP石圭管B、NPN石圭管C、PNP褚管D、NPN诸管豌:A解题：根据电压情况,A点为基极，B点为发射极,C点为集电极；发射极电压大于基极电压大于集电极电压，属于PNP型三极管。5、当温度升高时，半导体三极管的p、穿透电流、UBE的变化为A、大，大，根本不变B、小，小，根本不变C、大，小，大D、小，大，大解题：当温度升高时，半导体三极管的变大、穿透电流变大、UBE的变化为根本不变.6、用直流电压表测得放大电路中某晶体管电极L2、3的电位各为V1=2V,V2=6V,V3=2.7V ,那么。庆、1为6 2为b 3为C匚2为0 1为b 3为C8、1为2 3为b 2为C口、3为6 1为b 2为C解题：根据NPN特性，2点为集电极，3点为基极,1点为发射极。7、晶体管共发射极输出特性常用一族曲线表示,其中每一条曲线对应一个特定的JoA、icB、UceCxiDsi解题：特性去曲线每条是不同的基极电流。8、某晶体管的发射极电流等于1mA基极电流等于20A那么它的集电极电流等于A、0.98mAB、1.02mAC、0.8mAD、1.2mA解题：集电极电流加基极电流等于发射极电流。所以集电极电流等于0.98mA.9、放大电路中，微变等效电路分析法（）。A、能分析静态，也能分析动态B、只能分析静态C、只能分析动态D、只能分析动态小信号解题：微变等效电路只能分析动态小信号.10、放大电路的三种工作状态JoA、都有电压放大作用B、都有电流放大作用C、都有功率放大作用D、只有共射极电路有功率放大作用解题：放大电路的三种工作状态都有功率放大作用。二、课后作业1、试判断下列图所示的各电路能否放大交流电压信号？图题1解题：(a)能(b)不能，基极电流过大(C)不能，集电极电流过大(d)能.2、什么是静态工作点？静态工作点对放大电路有什么影响？解题：放大电路在没有输入信号时所处的状态称为静态，又称直流状态。静态时，晶体管各极所对应的电压、电流是不变的，他们分别确定输入输出曲线上的一个点，该点称为静态工作点。如果静态工作点选取不当或不稳定，都可能导致输出信号失真。过高时饱和失真，过底时截止失真。3、分析放大电路有哪几种方法？几种方法分别有什么特点？解题：分析放大电路有近似法、微变等效法和图解法。近似法简洁、精确，工程上常用来分析放大电路的静态工作点；微变等效法方便分析放大电路的动态；图解法直观，可同时用于分析放大电路的静态和动态。4、如下列图所示电路中，三极管均为硅管Ubeq=0.7V，且0=50,试估算静态值Ib、Ic、UcEo图题4r12-0.7ru解题：a“100+d+50)×l(A)IC=BIB=3口，(mAIe=(+)Ili=3.825mA6=123.75x23.825x1=0.75«)(b)UCC=(IB+1C)XRC+IBRB+UBEl:UCLUBE_12-0.7=16BRb+Q+0)Rc2(X)+(1÷5()×1()AIc=BIB=08(mA)UC£=12(0.8+0.016)l=3.84(V)5、晶体管放大电路如下列图所示,Ucc=15V,Rb=500k,Rc=5k,Rl=5k,=501求静态工作点；2画出微变等效电路；3求放大倍数、输入电阻、输出电阻。图题5Ifj="一'=30解题：(1)RB(A)-C'(mA)心=(1+0/"=153(mA)UCE=UcC-ICRC=7.5(V)rhe=300+(1+/7)-=1.167IE(K)(2)画出微变等效电路Ait=-pRcllRL=-107TbeK=3%"167（KQ）W5（KQ）6、电路如下列图(a)所示，RBL39kC=13k,4=2.4k,RE尸O2k,Rp2=,Sk,/=5.IkC,%=12V,三极管的尸=40,=l09k,试画出该电路的微变等效电路,并计算电压放大倍数从、输入电阻彳和输出电阻K图题6(a)解题：该放大电路的微变等效电路如图(b)所示。电压放大倍数为：输入电阻和输出电阻为：图题6（b）
