云南院 图纸会检意见表.docx

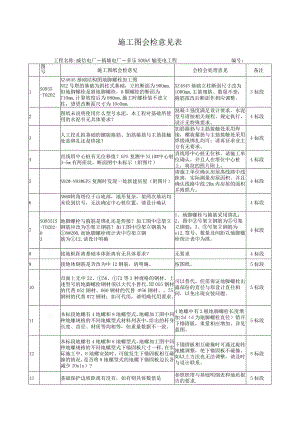

施工图会检意见表工程名称:威信电厂镇雄电厂多乐50OkV输变电工程编号：图号施工图纸会检意见会检会处理意见备注1S0935-T0202XZ4845基础结构图地脚螺栓加工图N52号塔的基础为斜柱式基础，立柱断面为90Omm.但地脚螺栓是斜地脚螺栓，8颗螺栓的断面为710mm,计算坡度后为880mm,施工时螺栓装不进立柱，望更改断面尺寸为IOoOmm.XZ4845基础立柱断面尺寸改为100Omm,主筋规格、数量不变，箍筋按改后断面作相应调整。3标段2图纸未说明使用什么型号水泥，本工程对基础所使用的水泥有无具体要求？混凝土强度满足设计要求，水泥型号请按相关规程、规定执行，设计无特殊要求。4标段3人工挖孔桩基础的螺旋箍筋、加筋箍筋与主筋接触处是绑扎还是焊接？加筋箍筋与主筋接触处采用焊接，螺旋箍筋与主筋接触处采用焊接或绑扎均可；请再征求业主方有无要求。4标段4直线塔中心桩有无位移值？GPS复测中Nl10#中心桩3-5m有两座坟，断面图中未标示（附图片）直线塔中心桩无位移。请施工单位确认，并且人在塔位中心桩上，将坟的照片附上。4标段5N92#-N93#GPS复测时发现一处新建房屋（附图片）请施工单位确认房屋离线路中线距离，实际测量房屋面积。并且确认线路中线20m内房屋的面积并附照片。4标段6N86#转角塔位于山底部，地形复杂，架两次基站均未收到信号，无法确定中心桩位置，请设计确认4标段7S0935IS-TO202-03地脚螺栓与箍筋是绑扎还是焊接？加工图中架立钢筋应改为架立钢筋？加工图中架立钢筋为8200,而地脚螺栓统计表中架立钢筋为12,请设计明确1、地脚螺栓与箍筋采用绑扎；2、图中号架立钢筋为号架立钢筋；3、号架立钢筋为e12,型号、数量及间距以地脚螺栓统计表中为准。4标段8接地框距离基础本体距离有无具体要求？无要求4标段9接地体钢筋是否改为中12钢筋，请明确。按图纸。5标段10市面上无中52、56、72等3种规格的钢材，上述型号的地脚螺栓钢材须以大代小替代。即055钢材的代替052钢材、060钢材的代替56钢材、。75钢材的代替072钢材；如可代用，请明确代用要求。可以替代，但需保证地脚螺栓出露部份的直径与原设计直径相同，以免出现安装问题。5标段11本标段地螺有4地螺和8地螺型式，地螺加工图中同种地螺规格的不同地螺型式材料列表中，给出的杆身长度、直径、材质等均相等，但重量数据不一致。4地螺中有2根地脚螺栓长度增加2d（d为地脚螺栓直径）错开下锚固板，重量相应增加，详见蓝图。5标段12本标段地螺有4地螺和8地螺型式，地螺加工图中同种地螺规格的不同地螺型式下锚固板尺寸一样。在实际施工中，8地螺安装时，可能发生下锚固板相互碰撞的情况，是否将8地螺型式的地螺下锚固板边长各减少IOnln）?下锚固板相互碰撞时可通过旋转地螺调整，使下锚固板不碰撞，如以上方法也无法调整，请及时与设计联系。5标段13基础保护边坡距离有没有，如有则具体数值是参照铁塔与基础明细表和地质报告的要求.5标段序号图号施工图纸会检意见会检会处理意见备注多少；14基础配置表N155,塔型5E1Y3-J2,接身呼高26.5H,H有何含义?M155为导线相序换位塔，H代表换位塔塔头需按对称地线跳线支架加工安装。5标段15N158,转角度数左转11°5',外侧跳线串使用2串TWXl(35)；N160,转角度数左转15°5',外侧跳线串使用1串TWXl(35)；是否笔误？按设计图纸执行5标段16基础最小埋深：是否后面没有括号标注最小埋深的基础均按埋深为桩长减去O.2成即最大出土为0.2m)进行施工，请设计给出明确要求。无括号内容的，最小埋深的基础均按埋深为桩长减去0.2m(即最大出土为0.土)进行施工。6标段17铁塔接腿问题:JB5541接身出现19.5B(如N239、N257)大写字母是否为印刷错误，与根开表不一致。因川5541铁塔30m,33m呼高接身高均为19.5m,为作区分,30m呼高接身为19.5A,33m呼高接身为19.5Bo6标段18勘误：N159号塔A腿基础由J1466(7.1)改为J1486(7.Do6标段19请云南省电力设计院设计明确施工弃土位置要求。参照铁塔与基础明细表和地质报告的要求中电监理参加会检单位代表签字:业主项FI部:监理项目部：设计单位：施工项目部:
