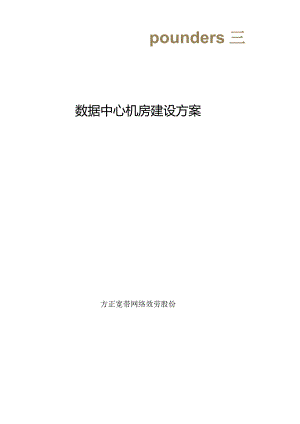

pounders三数据中心机房建设方案方正宽带网络效劳股份第一章概述51.1 机房建设需求概况51.2 引用标准5第二章机房装修62.1设计内容62. 2顶棚装修工程6净空6天花材料62. 3地面装修工程7各功能区地面装修要求7活动地板的选用7活动地板的安装82.4墙面装修工程82. 5隔断工程82. 6门窗工程8第三章机房配电系统83. 1电源方案83. 2系统实施93. 3配电线路103. 4配电设备及材料103.1.1 UPS设备103.1.2 配电柜及开关103.1.3 插座103.1.4 配电线缆113.1.5 线路敷设113. 5照明系统113.1.1 市电照明系统113.1.2 应急照明系统12第四章机房防雷接地系统134. 1概述134. 2雷电入侵电器设备的形式134. 3影响计算机系统的是感应雷134. 4防雷措施134.1.1 机房接地系统134.1.2 机房等电位连接14第五章机房空调系统155. 1机房空调15设计思路15空调配置16送风方式16设备安装175. 2新风系统175. 3排烟系统18设计思路185.3.2产品特点18第六章综合布线系统186. 1概述186. 2布线系统技术方案19机房布线系统建设内容19产品选用19机房布线实施19系统组成19工作区子系统设计20水平子系统设计20管理子系统设计20线缆路由21第七章机房监控系统217.1概述217. 2设计依据227 .3设计原那么228 .4功能需求227. 5监控系统设计22供配电监控系统22环境监控系统237. 6系统功能257.7网络视频监控系统27设计目标27设计方案27配置说明27设备清单28第八章机房消防系统288. 1概述288. 2设计范围288. 3设计方案29设计灭火方式29设计与设备选型29系统说明29设备安装30联动要求308.3.6防护区及储瓶间要求30第一章概述1.1 机房建设需求概况机房是各类信息数据的处理中心。为保证计算机系统可靠地运行，通讯网络枢纽畅通无阻地传递信息，良好的操作环境是必不可少的。因此，机房建设应为计算机和网络系统的可靠运行提供符合标准的环境条件和工作条件，以满足计算机等设备对温度、湿度、洁净度、电性能、防火性、防静电能力、抗干扰能力、防雷、接地等各项指标的要求。广东药学院大学城校区网络中心机房位于教学大楼五层，机房工程面积约440平方米。各功能区包括：主机房，主机房内主要放置小型机、交换机、路由器、效劳器等计算机网络设备。根据工程的需求，本机房主要包括机房装修、配电系统、电源防雷及接地系统、空调系统、综合布线系统、机房集中监控系统、机房消防系统八个局部。1.2 引用标准本机房设计按照国家标准进行，工程设计、施工符合”电子计算机机房设计标准GB50174-93,电子计算机机房施工及验收标准SJT30003-93,中的要求。另外，在进行系统设计时还遵循了以下标准和规定：电子计算机房设计标准GB50174-93计算站场地技术要求GB2887-89计算站场地平安要求GB9361-88计算机机房用活动地板技术条件GB6650-86电子计算机机房施工及验收标准SJ/T30003低压配电设计标准GB50054-95供配电系统设计标准GB50052-95高层民用建筑设计防火标准GB50045-95室内装饰工程质量标准QB1838-93建筑物综合布线标准ISOl1801电气装置安装工程接地装置施工及验收标准50169-92通风与空调工程施工与验收标准GB50243-97建筑物综合布线系统检测验收标准DB44/114-2000七氟丙烷(HFe-227ea)洁净气体灭火系统设计标准DBJ15-23-99火灾自动报警系统设计标准GB50116-98第二章机房装修2.1 设计内容对于本机房工程的装修和装潢局部的宗旨是：在满足机房内设备对环境要求的前提F,本着实用的原那么，表达“现代、高雅、美观、适用”的整体形象。主要装修工程包括吊顶天花安装工程，抗静电地板安装工程，墙面装饰工程、隔断工程、门窗工程等。根据工程的需求，机房功能布局与装修标准如下表:JL程功能面积IB?净空高度单位：mm地板高度单位：mm装饰要求主机房362600250mm四周墙面彩钢板、落地钠钾防火玻璃隔断、铝合金天花、抗静电活动地板注：所有标高以当层地面为基准：±000mm2.2 顶棚装修工程净空计算机机房的净空由机柜和通风要求来决定，一般宜为240Omm-300Omm之间，考虑现场的实际情况，本层楼高4m,楔高700mm,各功能区的净高按如下设计：主机房的净高按250Omm设计。天花材料机房顶棚的装修采用吊顶的方式，在吊顶以上的空间安装各种管线，探头等。灯具的安装与吊顶的安装有机的结合，可使机房的装修到达和谐的统一效果。铝合金天花具有质轻、防火、防潮、不起尘、不吸尘等性能，适合机房采用。在安装天花之前，将原楼板底清理干净后刷环氧聚氨脂漆（即防尘涂料），防止机房在今后的运行过程中产生灰尘，影响系统的正常运行。机房大厅、会议室及UPS电池房均采用铝合金天花吊顶。天花材料都采用国产广州“华宇”铝合金微孔吸音天花吊顶，天花规格600*600*0.7mm<>广州“华宇，铝合金微孔吸音天花系列，天花基板采用铝合金喷塑板面，配合龙骨安装，天花立体感强、容易拆装。该天花机械强度高，不受潮，不变形，不起尘，容易清洁，且有吸音效果，色调柔和、不产生弦光，符合GB50174-93标准要求及GB50222-95的防火要求。2.3 地面装修工程各功能区地面装修要求主机房采用防静电活动地板；活动地板的选用在各类计算机房的安装工程技术设施中，活动地板是一个很重要的构件。活动地板已成为现代化机房内必不可缺的设施之一,利用它可在计算机房内组成一个地下空间的建筑结构。在活动地板上安装各类计算机设备，而活动地板下的空间那么可用来敷设联接设备的各种电源和信号管线。因其具有可拆性，所以对电气连线的敷设、检修及更换都很方便。从地板的性能和价格考虑，本工程选用国产沈飞牌防静电活动地板，选用国产贴面,有边板。沈飞地板是严格按美国“CISCA”和“BRAUO”及英国“MOB”标准生产。各项性能参数完全符合GB6650计算机机房用活动地板技术条件。同时该品牌为目前国内生产的抗静电地板中最好的产品。该种地板不但外型美观并且拥有优良特性，以满足用户防锈、抗静电、防火、隔音、巩固等不同需要，以不同的结构级别迎合不同的使用场所。活动地板的安装为了便于活动地板下能方便的敷设各类管线，保证使用方便、平安，保证下送风空调的通风量。地板的安装高度定为250mmo在安装地板之前先对地外表进行清理干净并水泥抹平后刷环氧聚氨脂漆（即防尘涂料）。根据图纸进行放线，确定地板的水平基准，然后按照相关的技术标准精心施工，到达理想的安装效果。2.4 墙面装修工程1、主机房墙面采用深圳“万博得”彩钢板装饰墙面，既美观，又起屏蔽作用。为了机房内设备的平安,所有机房与外界连接的墙体的缝隙区管线槽接口处均以水泥沙浆堵实，以防止虫、鼠进入机房。2.5 隔断工程主机房与机房大厅之间采用12厘钝钾防火玻璃隔断，防火玻璃耐火可达60min,符合标准要求。2.6 门窗工程1、机房安装两个机房大门：其中一个大门为双扇木质防火门，另一个门为双扇防火玻璃门。2、机房大厅采用双扇木质防火门。第三章机房配电系统3.1 电源方案计算机供配电系统是计算机机房工程的重要组成局部,其供配电系统是计算机系统平安、可靠的运行最根本的保隙。因此，计算机机房供配电系统要执行国家相应标准，为计算机系统提供优质的电源。本方案计算机供配电系统电源采用频率50HZ、电压220V380VTNT系统。根据GB/T2887-2000电子计算机场地通用标准中对计算机供电方式可分为三类：一类供电：需建立不间断供电系统。二类供电：需建立带备用的供电系统。三类供电：按一般用户供电考虑。计算机设备供配电系统电源的质量好坏直接影响着计算机系统的稳定性和可靠性。在GB50174-93电子计算机机房设计标准中对电压变动、频率变化、波形失真率分A、B、C三级见下表：级别工程A级B级C级稳态电压偏移范围，%2+25+513+7稳态频率偏移范围，Hz0.2+0.20.5+0.51+1电压波形畸变率，%35588-10允许断电持续时间，ms044-200200-1500根据计算机系统的用途及运行特点，对供电电源质量要求比拟高。我方按照A级标准为计算机系统设计供电。为提高计算机设备的供配电系统可靠性，到达A级标准，最理想的技术措施是在配电设备前端增加交流不间断电源系统UPS,为计算机系统提供稳定、可靠的电源。因此，在本方案中机房供电按一类供电方式设计施工。3.2 系统实施由用户提供三路市电，其中两路市电于UPS电池房5AE1电柜互投切换后，给UPS供电。另一路给机房精密空调配电柜供电。我方对原5AE1电柜进行调整并负责互投柜后的输出供配电局部。在UPS电池房设置5E1电柜及APl电柜负责对UPS系统、照明系统消防主机及维修插座供电。在主机房内设置一台空调配电柜AP2,负责对4台精密空调、新风机、排风机供电，一台UPS输出总配电柜向机房提供UPS电源，为计算机设备、网络设备、通讯设备、应急照明供电。在5AE1配电柜、机房空调配电柜、UPS输出配电柜均设置电源防雷器。3.3 配电线路1、计算机系统的各设备走线与市电设备走线分开，交叉时以接近于垂直的交叉，电源走线采用在地板下铺金属线槽走线方式。线槽在地面上架空排放。2、照明线路均上走线，并采用金属线槽及电线管敷设。3、各类线缆独立敷设并用金属管槽屏蔽保护，所有金属管槽都可靠连接并接入机房电柜的保护接地，各电气开关及连接线缆清晰标注，易于连接。4、电缆采用国产广州天虹电缆厂生产的线缆，符合国家标准。电缆选用国标标准ZR-VV阻燃铠装电缆，线材选用国标ZRBVV双塑阻燃单芯铜线。1.1 格执行电气安装有关的规定，不同回路、不同电压的线种安装在不同的金属线槽及专用的电线管道上。3.4 配电设备及材料UPS设备选用PK36KVAUPS设备，不在本章节阐述。配电柜及开关MERLINGERIN（梅兰日兰）生产的低压开关在市场上具有很好的声誉及可靠、优良的品质。产品均符合IEC898,GB10963标准和CCEE平安认证要求。市电柜、UPS配电柜主开关选用梅兰日兰NS系列低压空气断路器，分路开关选用C65N系列低压空气断路器，分别负责对UPS输出电力系统和机房各用电设备的分配。配电箱（柜）体选用东莞基业电气设备生产的配电箱（柜）。配电箱（柜）内设有N、G或PE汇流条。主配电箱（柜）设置电流表，电压表，供检查电源电压，电流以及三相间平衡关系。配电箱内留有备用开关，为机房设备扩充时用电。配电箱内各种开关标志清楚，防止使用中出现误操作。插座机房用电插座分为计算机专用（UPS）插座和辅助设备用电（市电）插座，UPS插座安装于地板下（包括墙面一个三扁插座），供计算机设备使用。市电电源插座沿墙安装，距地板面30Omnb供辅助设备及维修使用。本工程机房所用的UPS插座主要采用中外合资CLlPSAL®（奇胜）豪华型IoA三扁插座，并配有插座底盒。配线由UPS输出配电柜经专用镀锌金属线槽（管）引到机房各处。每个机柜下配2个插座由一个开关控制，机柜下插座均带托板上架，防止机柜内设备用电集中一个托板电源上。墙面市电插座采用中外合资CLIPSAL®（奇胜）IOA二、三插。配线由市电配电柜经镀锌金属线槽（管）引到机房各处。配电线缆低压配电线全部采用符合国家标准的广州天虹电缆厂生产的阻燃双塑型铜芯电缆电线，电缆选用国标标准ZRTV阻燃电缆，线材选用国标ZRBVV双塑阻燃单芯铜线。通过专用镀锌线槽（管）敷设到端口，相、零、地线颜色按国家标准分清。计算机负载配电线路按国标并留有余量。线路敷设1、机房活动地板下部的电源线尽可能地远离计算机信号线，防止并排敷设，并采取相应的屏蔽措施。2、计算机系统的各设备走线与市电设备走线分开，交叉时以接近于垂直的交叉，电源走线采用在地板下铺线槽走线方式。3、严格执行电气安装有关的规定，不同回路、不同电压的线种安装在不同的金属线槽及专用的电线管道上。4、各类线缆独立敷设并用金属管槽屏蔽保护，所有金属管槽都可靠连接并接入机房电柜的保护接地，各电气开关及连接线缆清晰标注，易于连接。5、机房内所有管道都应进行防锈处理。3.5 照明系统市电照明系统机房照明系统是在机房工作的重要保证，机房照明采用无眩光高级灯具。照明电源由市电通过照明配电箱供电。机房照明设备选用广东生产的“九佛"牌进口哑光铝配电感镇流器(加电容)灯盘。在机房内均匀分布安装40WX3灯盘，使整个机房的照度得到比拟均匀的分布。该光盘规格1200X600,与天花相配，可获得较好的视觉效果。与灯盘相 别适用于 刺眼的要机场地通的照度进光管采用飞利浦高效冷色温荧光管,配可产生柔和的效果，不会产生眩光，特计算机机房。满足灯光柔和、无弦光、不求。根据GB/T2887-2000电子计算用标准的要求，按每平方不低于300Lx行设计。通过对照下表，可计算出机房的灯盘数量。表14带反射罩荧光灯单位面积安装功率(Wm2)灯型计算高度(m)房间面积(nr)荧光灯照度(Lx)100150200300400500带反射荧光灯23I(M510.415.621.031.442.252.515-258.913.418.027.036.245.0255()7.711.615.423.431.038.650-1506.810.213.620.527.434.1150-3006.39.412.518.825.031.3300以上5.98.911.817.823.829.5应急照明系统应急照明包括备用照明、平安疏散照明等。按照GB50174-93电子计算机机房设计标准的要求，备用照明的照度宜为一般照明的1/10。本方案设置局部正常照明灯盘的其中一支荧光灯管为备用照明，在正常情况下荧光灯由市电供电，当市电停电时，由UPS电源供电，使灯具继续工作。主机房的出入门、UPS电池房安装平安出口指示灯。第四章机房防雷接地系统4.1 概述随着现代社会的开展，以信息技术为核心的高技术得到了迅速开展，电子信息设备的应用已日趋广泛，其规模和速度都是空前的，但是在这种信息技术的开发与应用中，由于信息系统的电磁兼容能力低下，抗雷电电磁脉冲过电压的能力十分脆弱，在闪电环境下的易损性较高，因此，雷电已成为信息技术应用中的一大公害。4.2 雷电入侵电器设备的形式雷电入侵电器设备的形式有两种：直击雷和感应雷。雷电直接击中线路并经过电器设备入地的雷击过电流称为直击雷；由雷闪电流产生的强大电磁场变化与导体感应出的过电压，过电流形成的雷击称为感应雷。4.3 影响计算机系统的是感应雷目前，在防雷系统设计上，执行的是国家标准建筑物防雷设计标准GB5005794,设计由避雷网(带)，避雷针或混合组成的接闪器，立柱根底的钢筋网与钢屋架，屋面板钢筋等构成一个整体，避雷网通过全部立柱根底的钢筋作为接地体，将强大的雷电流引入大地。计算机系统安置在建筑物内，受建筑物防雷系统保护，直击雷击中计算机网络系统的可能性非常小。根据雷电电磁脉冲防护理论和实践经验证明，电子信息设备损坏的主要原因是雷电感应浪涌电压造成的。它可以通过各种引线把感应浪涌电压波引入电子信息设备内部，破坏其芯片和接口。所以计算机系统必须防感应雷。4.4 防雷措施机房接地系统(1)交流工作地在电子计算机系统中，有大量的使用380V/220V交流电源的电气设备，这些设备按国家有关标准中对电气的规定进行工作接地，即把中性点接地。接地电阻不应大于4Q。(2)平安保护地当机房内各类电气设备的绝缘损坏时,将会对设备和操作、维修人员的平安构成威胁。为了保证设备和人身的平安，而把机房所有设备的外壳与地之间做良好的连接，称为平安保护地。接地电阻不应大于4。(3)防雷保护地防雷装置可分为三个根本局部：即接闪器、引下线和接地装置。接闪器即接受雷电电流的金属导体，本方案中采用德国OBO防雷器。采用在主配电柜及UPS输出配电柜机房、空调配电柜电源输入端安装电源防雷器。当市电出现较长时间的脉冲电压或瞬间大电流脉冲电压时，内藏模块内的半导体抑压元件立即将脉冲电压短路到大地泄放，从而保护负载和设备。当脉冲电压流过防雷器后，防雷器又变为高阻状态，不影响设备的供电。配电柜上安装的OBO防雷产品，具备快速反响时间(<25ns>);带声光报警功能；能承受高电流冲击能力；经IEEEC62.41C3级最严格测试，具有高使用寿命;安装简便，三年保证。本方案中要求接地电阻WlQ。(4)计算机系统的直流接地(逻辑接地)接地电阻按照计算机系统具体要求确定，不同的品牌，要求的接地电阻不同。计算机系统的直流接地，采用目前直流接地最好的方法，即网格地。这种网格地就是在机房内为计算机系统中各种设备提供一个可靠的信号基准电位。实施的方法是：用3mmX25mm的铜带，在机房活动地板下交叉排成方格，其交叉点与活动地板支撑的位置交错排列。交点处压接在一起。为了使直流网格地和大地绝缘，在铜带下垫约3mm厚的绝缘物体。由网格地引线至机房接地端子箱并与大楼提供接地线连接。本方案采用接地方式：交流工作接地、平安保护接地、防雷接地可利用大楼原有的接地方式，接地电阻WlQ。计算机系统专用地由用户提供，并保证接地电阻WlQ。用于计算机系统的直流接地。机房等电位连接在机房及UPS电池房内设置接地端子箱，将天花龙骨、墙身龙骨、活动地板支架、非计算机系统的管、金属的门、窗、屏蔽用金属板等均做等电位连接，并分别接入接地端子箱，由接地端子箱引线与大楼提供接地线连接。本机房具体保护措施如下：(1)吊顶龙骨等电位接地吊顶主龙骨采用轻钢C50铁质龙骨，副龙骨采用T型(或三角型嵌入式)钢制龙骨,在龙骨的连接、交又处用自攻螺丝禁固加强联接性能，在主龙骨处每隔1.2米用6mm2铜芯线取点连接，实行等电位处理后接入机房接地端子箱。(2)墙面钢骨架等电位接地用6mm2铜芯线将机房四周采用金属骨架联接成一个整体的钢质骨架，再接入机房机房接地端子箱。(3)活动地板下等电位接地活动地板的钢质支架用6mm2电线相互连接，再接入机房接地端子箱。建立联合接地系统，形成等电位防雷体系。可以极有效的防止雷电的干扰，同时对电磁辐射有一定的屏蔽作用，使机房内的设备免受雷击及电磁波的影响。第五章机房空调系统5.1 机房空调5.1.1 设计思路为使机房内主要设备和管理操作人员有一个良好的工作环境，并为其具备能够平安、可靠地运行，发挥其最大的工作效率，就要提供一个符合其运行标准要求的机房环境。这包含对制冷、制热、加湿、去湿、滤尘有严格的标准要求，设备运行情况、使用寿命与工作环境有密切关系，温度、湿度、洁净度就是工作环境的关键因素。根据GB5017493电子计算机房设计标准和GB“2887-2000电子计算机场地通用标准中规定机房的温湿度要求，A级B级C级夏季冬季温度23oC+-2C20C+-2C15C-30C10C-35C相对湿度45%-65%45%-65%40%-70%30%-80%机房尘埃等级:A级B级C级粒径大于20.5um个数3500粒/L10000粒/L18000粒/L国外机房热指针情况：'U''美国英国日本计算器设备(kcalh)230280216300单位人工照明(kcal/痛.h)2030面积工作人员(kcalh)2热指针围护结构(kcal/mLh)30合计(kcalh)300350354350450设备产热量占热量的百分数7780%61%换气次数51"10940根据以上国外资料，计算器房负荷按300500kcalm2.h计算。现时计算机机房所摆放设备密度及机器利用率不高，所以取值约以300kcalm2.ho这样，温度达A级，相对湿度达A级。本工程在主机房采用精密空调，UPS电池房采用2台天花空调机，同时也采用区域供冷，其它功能区采用区域供冷系统。空调配置主机房选用英国产“DENCO”精密空调设备，该设备不在本章节阐述。机房需制冷区域面积为266m2,按照平均3(X)Wm2的热负荷计算。配置安装四台DENCo精密空调。UPS机房选用松下CS-HW2705BW型天花空调机，该设备不在本章节阐述。UPS机房需制冷区域面积为28m2,配置安装二台3匹天花空调机。送风方式主机房精密空调的送风全部采用活动地板下送风自然回风的方式。通过计算合理分布出风口数量，使送风到达均匀，为机房设备提供良好的集中送风。保证设备的可靠运行。机房具体出风口配置设计如下：主机房：面积36M；按出口风速不大于3ms进行设计每台的风量为7920Ph,4台共有风量：4*7920=31680m3h.;主机房设置12个600mm*600mm风口，面积0.36*12=4.32m2;小型机、机柜开孔200mm*200mm,电线占50%,线共23个，三R0.04*23*0,5=0.46m2,预算出风口处的风速为：31680/3600*(4.32+0.46)=1.84ms。上述结论，符合于计算机房设计标准。设备安装空调设备的正确安装是整个机房建设的重要局部,我们在安装中充分考虑了对空调室内机组的减振，通过安装机座和防振胶，最大限度的减少空调的振动。以减小空调机组运行噪声，并通过合理的设计有效导流空调机组的风速及风向，精密空调及天花机的室外机均安装于楼顶上，既平安又易于维修。5.2 新风系统机房的新风系统能为机房提供新鲜空气,满足在机房内工作人员健康的要求以及能够保证机房内正压，防止外界未经处理的空气渗入为机房。由于本工程的机房区域属于设备运行环境，设备较多，为了更好的隔热，窗户已被用彩钢板封堵，整个空间缺泛自然通风。为了保证机房内空气的新鲜与稳定，满足在机房内工作人员健康的要求，我们对机房的新风量进行了如下设计：根据国家GB50174-93电子计算机房设计标准对空调系统的新风量的要求，新风系统的新风量应取以下三项中的最大值：1、室内总送风量的5%；2、按工作人员每人40m3/h；3、维持室内正压所需风量。机房精密空调总风量为31680h0机房所需新风量：31680m3h*0.05=1584m3h机房工作人员按8人，机房所需新风量：40m3h*8=320m3h新风量取大值，为1584m3h,选用两台2匹麦克维尔吊顶式分体空调。其提供的新风量为2300nh,可满足要求。室外的新鲜空气经过通过新风机处理后，通过新风管被送入机房。5.3 排烟系统设计思路根据本工程布局特点，并考虑到现场情况，现设计排烟区域机房的排烟能力为6次/小时，现通过计算各机房所需的风机风量，确定设备选型。(1)风机风量二机房区域(主机房及UPS房)的容积X6次/小时=(266m2+28m2)×4m*6次/小时二1176乂6次/小时二7056川3/人设计选用风量大于7056n?/小时的广东肇庆德通生产消防排烟轴流风机XPZ-I-No5,可满足要求。室内的烟气通过风管，经过排风机，被送出机房。消防排烟时采用手动控制，同时，自动控制留有接口。在经过不同的消防区域时安装电动排烟阀，平时常闭，消防排烟时翻开；消防排烟结束时，给出电信号，电动排烟阀恢复常闭。产品特点本工程的排风机设计采用广东肇庆德通生产消防排烟轴流风机,该产品具有以下多方面的特点：耐高温性能优良，在排风介质温度280时，能连续运转30分钟以上；外形美观大方；安装方便，适用面广；电源三相、380V50Hzo第六章综合布线系统6.1 概述广州大学城广东药学院一网络中心机房位于学院教学楼五层，网络建设采用高性能的具有效劳质量保障的IP互联网技术，为学院的信息与文化生活共享提供优良的网络平台和根底，并为学院网络的互连和接入提供统一的支撑。本工程的总体目标是：建立一套先进、完善的配线系统，为各种应用，包括数据、语音、图像、控制等应用系统提供接入方式，充分满足用户当前的使用需求，又考虑系统将来开展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。6.2 布线系统技术方案机房布线系统建设内容1.主机房需要配置21台机柜、一台小型机、一台存储设备；（不在本程范围）2 .机房布线系统（六类非屏蔽双绞线）；3 .机房布线的管理子系统（机房需安装257个数据点，4个语音点）。产品选用通过对国内外布线产品的性能和价格分析比拟，并针对汇接中心机房建设的实际需求，根据我公司在布线工程的多年经验，我司选用美国AVAYA六类综合布线产品。该公司产品结构丰富、质量优越、市场占有率高，因此，为本工程机房布线的首选产品。同时AVAYA公司可提供20年的产品质保和应用保证。机房布线实施对于机房信息点，根据功能特点采用统一管理，活动地板下信息点单号进FDOl号柜配线架，双号进FD02号柜配线架；墙面信息点进FD03号柜配线架。配线管理区均采用AVAYA六类24口RJ45配线架，并配相应的理线器。系统组成根据本程的特点，设计方案包括：工作区子系统-一由终端设备连接到信息插座的连线或软线）组成，为用户提供一个满足高速数据传输的标准。它包括信息插座（RJ-45插座）、跳线。本工程不考虑跳线。水平子系统将工作区引至管理子系统。水平线缆的一端端接于信息插座上，另一端端接在配线间的管理配线架上。管理子系统管理水平布线连接相应的网络设备。包括配线间的线缆、配线架及有关接插软线等组成工作区子系统设计信息插座采用AVAYA的GigaSPEEDXLMGS400模块，具有向后兼容性好等特点，支持AvAYA的六五类和五类线缆。模块其接口形式全部为RJ45,符/EIA568-A标准，信息模块具有任选90度(垂直)度(斜角)的安装方式，并与现行系统RJn型兼容,可随时转换接插、微机或数据终端。水平子系统设计可支持 小于90六类4水平双绞线由高品质的六类4对铜质双绞线组成，100OM的传输速度。六类双绞线的距离限制是无源连接米。本方案的水平线缆使用GigaSPEED系列的107IE对非屏蔽双绞线。AVAYAGigaSPEED系列的六类4对UTP(1071004ESL),它满足EIA/TIA568B标准规定的性能，它的UL阻燃级为CMR,线缆中心具独特的隔离带支撑架构，保证高性能的数据传输C带宽2250MHz,最大带宽高达318MHz。特点：本方案满足根据布线标准TIA/EIA568-B2.1水平线独立应用的原那么，每个信息点可随时转换接插、微机或数据终端，并可随着用户的进一步应用需求，通过相应适配器或转换设备，满足视频监控(CCTV),有线电视(CATV)以及多媒体会议电视等系统的传输应用。管理子系统设计用语配从工作区敷设到配线柜的六类水平线缆，数据局部选24口六类插接式配线架(PM-GS3-24)；话音局部进已有的音配线架。AVAYA的六类24口配线架(PNl-GS3-24)是采用模块化线架设计，支持GigaSPEED系统，配线架模块的背部具有明显的色标，支持翻转安装方法前面施工，对于安装空间狭小的地方特别适合。其高度为2U,自身带有线缆定位器、跳线整理架,线缆定位器可以支撑端接其上的六类双绞线,使双绞线保持在允许的弯曲度内。综合布线管理人员可以在配线区域调整交接方式,使得有可能安排或重新安排线路路由，而传输线路可延伸到建筑物内部各个工作区。用户工作区的信息插座是水平子系统布线的终点，是语音、数据、图像等设备或器件连接到综合布线的通用进出口点。所以只要在配线连接区域调整交接方式，就可以管理整个应用系统终端设备，从而实现了综合布线的灵活性、开放性和扩展性。本工程的管理子系统位于主机房，所有的配线设备都安装在19英寸的机柜上。线缆路由工作区：根据建筑结构，选择墙壁型、地板型信息插座，提供标准的RJ45接口。为了美观，信息插座均采用暗埋式。为便于有源设备使用，信息插座附近设置单相三孔电源插座。水平线缆：主机房水平线线缆采用活动地板下镀锌线槽配线，其它功能区根据结构特点采用天花吊顶内敷设镀锌线槽（镀锌线管）配线，所有线槽、线管均采用暗装。所有的金属线槽或线管都提供良好的电气连接，保证良好的接地。第七章机房监控系统7.1 概述建设机房监控系统的目的是要监测机房内部主要设备的运行情况以及机房的内部工作环境，提高管理人员的事故处理能力和应变速度，使设备工作在平安的环境之下，并且可以通过各种报警手段把事故隐患消灭于萌芽之中，实现机房维护和管理的少人值守甚至无人值守。要使机房监控系统充分发挥方案设计好的功能，监控产品的性能选型是极为重要的。只有选用软硬件功能强大，性能可靠，易于系统集成的监控设备，才能最大限度地表达机房监控的优越性与监控系统投资的经济合理性。所以，我们设计的机房监控系统主要选用已经在监控领域具有一定知名度的国内外厂家的产品和系统,通过设备监控与闭路监视等分系统的有机组合，构筑一个监控能力完善、信息处理能力强大、维护管理方便的分布式智能系统。7.2 设计依据1）计算机机房监控用户要求2）计算机站场地技术条件GB2887-893）计算机站场地平安要求GB93617.3 设计原那么1系统选型高起点：技术先进性：选用国内、国际专业厂家的新产品系统高可靠性：系统的硬件和软件均采用技术成熟的产品系统运行管理方便：软件系统中文化，操作方便技术支持能力强：承建单位技术实力强，效劳完善系统可扩展性能强：模块化结构有利于扩容与扩展2投资少：系统选型具有高性能价格比3建设时间短：在较短的时间内完成系统的安装调试7.4功能需求1 .机房配电：各重要回路；2 .机房设备：UPS、精密空调的工作状态；3 .机房环境：机房温湿度3点、漏水监测机房精密空调四周对以上内容通过计算机进行集中监控。4 .5监控系统设计供配电监控系统本工程包括重要回路的开关状态及UPS的工作状态。开关状态的监控重要回路开关状态包括：主机房一一UPS配电柜输入、机房空调柜配电输入；监测功能监视重要回路的开关状态（配电柜的开关状态）对于机房内重要的配电开关，其状态监控是十分必要的。通过监控界面观察开关状态，如系统诊断为有故障（报警）事件发生,监控系统立刻弹出相应的报警页面窗口，同时监控主机发出多媒体声音报警及自动拨打预设，实现语音报警，通知值班人员或相应的主管人员。实施方案：在5AE1电箱、UPS输出配电柜、机房空调配电柜输入开关状态信号接入开关量转换模块D8H的一端，对应D8H的另一端连接开关量采集模块I-7053o通过一根六类网线将开关状态的信号传输到监控主机的多设备驱动板上。>UPS工作状态的监控UPS电池房一PK36KVUPS1套。监测内容实时监测配电室内UPS的工作状态及各种参数UPS的输入、输出电压、电流、频率、功率因数、逆变器状态、电池状态、报警等。监测功能本系统对UPS内部整流器、逆变器、电池、负载各部件的运行状态进行实时监视，并且实时监视UPS的各种电压、电流、频率、功率及负载输出峰值指数等参数，一旦UPS报警，系统会自动通知有关人员处理，并告诉处理的方法。对重要的参数作记录，可保存一年。同时有直观的图形界面显示，对于重要的参数，可生成历史曲线，可查询一年内参数的运行曲线。实施方案配电室内1套ups采用LoncomipUPS智能通讯系统实时采集UPS的数据，进行UPS故障诊断。通过通讯转换模块（ICP7520）与由PKUPS厂家提供的通讯协议及智能通讯接口方式连接，将采集的UPS参数传送到监控主机的多设备驱动板上，来实现数据采集。环境监控系统本工程环境监控系统包括漏水检测系统、精密空调监控系统、温湿度监测系统。>漏水检测系统监测对象机房内精密空调四周。监测内容对主机房内精密空调的漏水实施定位检测与报警。监测功能实时显示并记录漏水线缆感应到的漏水状态及故障状态。当空调发生漏水现象时，感应线缆感应到某处有漏水事件发生，系统将即刻响应，弹出相应的报警窗口，可从电子地图上线缆的颜色变化来判断报警的发生，并确定漏水的具体位置。同时，现场值班室还将通过多媒体声音报警，并自动拨号通知相关人员前来处理。可查询任一监测对象的历史记录（列表、曲线）。实施方案漏水监控采用深圳产“BTR”检测系统，用漏水检测线对易泄漏周围地段进行漏水监控，通过引出线将控制主机与现场的感应线缆相连。感应线缆沿空调底座四周附近裸露安装，感应线末端用一个终止端使系统形成一个完整的回路。对于漏水控制器的报警信号,通过开关量采集模块1-7053,用一根4芯屏蔽线以RS485方式引到监控主机上的多设备驱动板。一旦漏水，可确保系统在第一时间报警。精密空调监控系统监测对象主机房精密空调4台。监控内容实时监控各机房精密空调各部件（压缩机、风机、加热器、加湿器、去湿器、滤网等）的运行状态与参数，并可远程修改设置参数与开关空调。监控功能实现通过监控主机进行远程控制精密空调的开机、停机，远程设定空调机的温度与湿度参数，实时监测空调内部各部件的运行状态。空调一旦有报警，系统将自动切换到相关画面，直观地显示报警状态。并伴随有报警声音，及相应的处理提示。对重要参数，可作曲线记录，用户可通过曲线记录直观地看到空调机组的运行品质。空调
