妇幼保健院配套道路-给水工程施工图设计说明.docx

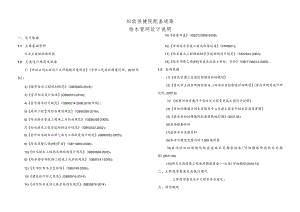

妇幼保健院配套道路给水管网设计说明一、设计依据1.1 主要基础资料1)业主提供的地形图1.2 主要设计规范及标准1)市政公用工程设计文件编制深度规定(中华人民共和国建设部，2013年版)；2)城市给水工程规划规范(GB50282-2016)；3)室外给水设计标准(GB50013-2018)；4)室外排水设计规范(GB50014-2006,2016年版)；5)城市工程管线综合规划规范(GB50289-2016)；6)给水排水管道工程施工及险收规范(GB50268-2008)：7)给水排水工程管道结构设计规范(GB50332-2002)；8)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)；9)给水用聚乙烯(PE)管材(GB“13663-2000)；10)给水排水工程构筑物结构设计规范(GB50069-2002)；ID给水排水构筑物工程施工及验收规范(GB50141-2008)；12)生活饮用水卫生标准(GB5749-2006)；13)建筑设计防火规范(GB50016-2014)；14)消防给水及消火栓系统技术规范(GB50974-2014)15)检查井盖(GBZT23858-2009)：16)市政给水管道工程及附属设施(07MSl01)；17)给水排水工程埋地钢管管道结构设计规范(CECSl41:2002)；18)给水用聚乙烯(PE)管道系统第2部分：管件(GB/T13663.2-2005)。1.3 合同依据(1)重庆空港工业园区控制性详细规划(2)重庆市主城区两路组团A、I标准分区控制性详细规划(重庆市规划设计研究院,2007.9)(3)跳整河西岸截污干管改迁工程变更施工图设计说明(4)区妇幼保健计划生育服务中心迁建工程室外排水管道布置图(5)渝北区妇幼保健院配套道路地形图(2021.04)(6)现场踏勘资料(7)道路专业互提资料(8)本项目建设范围内的1:500地形图(9)渝北区妇幼保健院配套道路补充勘察报告(详细勘察阶段的补充勘察)(2021.09)(10)观月支路道路工程地质勘察报告(一次性)详细勘察(2016.12)二、上阶段审查意见及执行情况上阶段审查意见中无排水专业意见。三、项目概况本次设计范围为博才路KO+3OO-KO+85O段和观月支路K0+000-KO+113.478比选，以减少工程投资、保证供水质量，提高供水效率；6)供水管网主要沿市政道路敷设，在符合道路规划的条件下，力求沿最短距离敷设管线，供水到户。4.2管网布置1)管网布置原则在满足各用户对水量、水压要求及考虑施工维修方便的原则下尽可能缩短供水管线总长度；在供水管网的总体布置上充分考虑远近期的结合，既满足近期的需求，又兼顾远期的发展，以实现资金的合理使用和最大可能地发挥供水工程的效益。2)管网平面布置管网主要采用埋地敷设，平面布置主要沿市政道路人行道或非机动车道布置，尽量避免敷设在机动车道下。本次设计博才路及观月支路给水管道单侧布置在左侧人行道下，管中心距路缘石3.0m。3)管网纵断面设计管网基本沿地面坡度敷设，管顶覆土控制在1.2m左右，特殊情况下人行道下不小于0.8m,车行道下不小于LOmo4.3管材选择在供水管网工程中，管材占投资额比例最大，因此合理地选用管道材料是节省工程投资，确保供水水量、水质、水压和安全运行的重要环节。本工程供水管网采用PEIOo管，PN=1.0Mpa<,采用电热熔连接，其物理性能应满足有关国家规定。PE管应符合给水用聚乙烯(PE)管材(GBZTI3663-2000)及给水用聚乙段。博才路道路总长550m,标准路幅26m,具体路幅分配如下：5m人行道+0.25m路缘带+15.5m车行道+0.25m路缘带+5m人行道二26m。观月支路道路总长113.478m,标准路幅26m,具体路幅分配如下：26m=3.5m（人行道）+1.5m（绿化带+16m（车行道）+1.5m（绿化带）+3.5m（人行道）。本次设计内容为设计范围道路配套给水管网工程，同时预留燃气、电力、通信通道。四、工程设计4.1设计原则1）依据国家相关环境保护政策，符合国家及地方法规、规范及技术标准；2）新建供水管网充分考虑区域给水现状及地块建设的情况，结合地块建设规划，在给水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性；3）坚持合理布局的原则，从实际出发，促进城市的可持续发展。保证城市用水发展所需的水量、水压、水质，确保城市给水管网布局的合理性，达到企业效益、社会效益的统一；4）在城市总体规划的指导下，根据城区布局及现状资料，结合各方面条件和环境要求，对供水管道进行建设，在经济合理的条件下确定管网的建设规模，充分发挥其效益；5）设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不使用淘汰产品及与国家产业政策不符的材料和产品。管网的选材，认真分析，慎重5cm；井内爬梯采用球墨铸铁爬梯。442排气井在管道的隆起点及在平直段每隔LOkm均设置高速自动排气阀(复合式)，以便及时排除管内空气，不使发生气阻，同时在放空管道或发生水锤时引入空气，防止管内产生负压以及管道发生水锤时产生真空水击破坏。本工程DN2OO管道排气阀选用DN65口径，排气阀井参照07MSl(H2第52页。本工程排气阀井采用通风井盖，开孔值应符合检查井盖(GBb23858-2009)的规定。4.4.3排泥井在管道的低凹处及检查阀门井的上端设置排泥阀及排泥井，视地形情况，或将水就近接入雨水井直接排除，或建造湿井，再用水泵抽除，排泥井参照07MS101-2第58、59页。DN200排泥管采用DN80口径，排泥阀门井采用钢筋混凝土矩形阀门井，参照07MSIol-2第66页。所有井室底部均需设置集水坑和UPVC排水管，就近排入市政雨水系统4.4.4消火栓本工程消防供水与城市生活供水共用一套管网，设计道路旁设置地上式消火栓(SSFI50/65-1.0),消火栓必须设置在路旁人行道上，不得占用车道等位置，消火栓设置间距110米，最大间距不超过120m,保护半径不大于150m；在重要建筑和道路交叉口处为便于消防队员的使用，增设消火栓；消火栓距路缘石不小于0.5m,且不大于2m。消火栓参照室外消火栓及消防水鹤安装13S201第15、16页。4.5 管道接口及基础烯(PE)管道系统第2部分：管件(GBzTI3663.2-2005)的要求；所有管件、管材的卫生性能应符合现行国家标准生活饮用水输配水设备及防护材料的安全性评价标准(GB/T17219)及生活饮用水卫生标准(GB57492006)的要求。表PE管公称直径与公称外径对照表公称直径DN40DN50DN80DN100DN200DN300公称外径De50De63De90DellODe225De315特殊位置(过街)在PE管外采用II级钢筋混凝土套管，DN200给水管采用d30011级钢筋混凝土套管，DN300给水管采用d4001【级钢筋混凝土套管。4.4附属设施441阀门及阀门井阀门井的设置根据事故抢修时允许的排水时间考虑，并结合本工程地形起伏情况，穿越障碍物等因素综合考虑，一般设置间距为0.5km,排水时间控制在2小时以内。同时，两个阀门之间独立管段内消火栓的数量不宜超过5个。本工程排泥阀采用暗杆弹性座封闸阀，消火栓配套检修闸阀根据图集13S201第15、16页选用，其余阀门均采用暗杆弹性座封闸阀，所有阀门均须试险合格后方可使用。阀门井采用钢筋混凝土矩形阀门井，参照07MSlOI-2第66页。井盖净开孔均采用800,人行道上采用轻型防沉降球墨铸铁防盗型井盖及盖座，承载等级不低于C250,车行道上采用重型自调式防沉降球墨铸铁防盗型井盖及盖座，承载等级不低于E400。位于非机动车道、车行道下的井盖安装方向为：鞘轴与路缘石垂直并迎来车方向，车行道下井盖内应加装橡胶垫圈，且橡胶垫圈与井盖底部应连接牢固、平整。所选井盖、盖座应符合检查井盖(GBzT23858-2009)的要求；检查井井盖、盖座安装要求与路面平整，位于绿化带内的井盖高于绿化带地面沟槽开挖质量应符合下列规定：1）不扰动天然地基或地基处理符合设计要求；2）沟槽开挖槽壁平整，沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按IOl1.5控制（放坡系数按给排水管道工程施工及验收规范GB50268相关内容执行），如果现场条件不允许，必须采取加支撑等措施；3）沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。基坑回填土必须在给水管的地下部分全部施工完成后（包括紧邻的外部安装工程）并验收合格后及时进行,管道沟槽回填时,应符合下列规定：1）管道铺设后应及时进行回填，回填时应留出管道连接部位，连接部位应待管道水压试验合格后再行回填，回填前应按规定,对管道系统进行加固；管道施工回填压实后，再分层回填压实至路面高程；2）回填时应先填实管底,再同进回填管道两侧,然后回填至管顶0.5m处，沟内有积水时,必须全部排尽后,再行回填；3）管道两侧及管顶以上0.5m内的回填土,不得含有机物、冻土、以及大于50mm的砖、石等硬块，距离管顶0.5m范围以上的回填士内允许有少量直径不大于0.1m的石块和冻土,其数量不得超过填土总体积的15%；4）回填土应对称均匀回填，分层夯实,每层厚度应为0.20.3m,管道两侧及管顶0.5m以上内的回填土必须人工夯实,每层松土厚度应为0.250.4m；管道两侧压实面的高差不应超过0.3m。回填必须在管及结构物强度达到设计强度的90%以后才可进行；5）管道必须敷设在原状土地基上,局部超挖部分应回填夯实.当沟底无地下水PE管采用电热熔连接。PE管采用天然地基（素士夯实），特力层为稳定的老土层；管道要求地基承载力不小于120KPa.若管基持力层不能满足以上要求，则应作相应的地基处理，如换填、碎石桩等措施。当管道位于岩石上时，采用砂垫层基础。各种井室基础地基承载力应不小于150KPa,对达不到要求的要进行地基处理。4.6 管道支嫩在管道转弯处（水平及上下弯头）、丁字管支管背端、变径、连接附属设备处及管堵端等处，由于水压及水流动能产生的外推力大于接口所能承受的阻力，故均设置支墩，支墩混凝土等级为C20,支墩做法参照柔性接口给水管道支墩10S505o五、给水管道技术要求5.1 管道放线给水管道放线以管线排列尺寸、管道节点、转角点坐标及各井坐标进行放线，转角点坐标点为主线管道轴线投影转折点。5.2 现场女核本工程设计要求在施工放线时复核管廊位置地形状况、接水点的位置、断面尺寸等，若与设计有不符之处，必须立即通知设计单位研究处理。5.3 管道沟槽开挖及回坡管道主要采用明挖法施工，条件允许的可采用坡率法进行放坡，基坑边坡的坡度应根据基坑开挖后的土质情况确定，按给水排水管道工程施工及验收规范（GB502682008）基坑开挖沟槽边坡要求进行放坡。场地无放坡条件的，建议沟槽及基坑开挖时做支撑处理，保证施工及道路的安全运营。井室及井筒周围05m范围内应采用砂卵石或碎石回填。12）结构物下沟槽超挖部分回填，当高度大于0.3m时，采用浆砌块石（MU30块石MIo水泥砂浆）回填；当高度小于或等于0.3m时采用C20素混凝土回填；13）未尽事宜按照给水排水管道工程施工及验收规范（GB502682008）执行。5.4 管道安装所有管道的安装必须严格执行给水排水管道工程施工及验收规范（GB50268-2008）及给水用聚乙烯（PE）管材（GB/T13663-2OOO）的规定，并根据国家现行有关规范做好施工防护工作，管道施工时应有厂家指导。PE管安装1）管节及管件的规格、性能应符合国家有关标准的规定和设计要求。2）不得有影响结构安全、使用功能及接口连接的质量缺陷；3）内、外壁光滑、平整，无气泡、无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷；4）管节不得有异向弯曲，端口应平整；5）采用电熔、热熔接口时，宜在沟槽边上将管道分段连接后以弹性铺管法移入沟槽；移入沟槽时，管道表面不得有明显的划痕：6）电熔连接、热熔连接应采用专用电器设备、挤出焊接设备和工具进行施工；7）电熔连接、热熔连接应在当日温度较低或接近最低时进行，电熔连接、热熔连接时电热设备的温度控制、时间控制，挤出焊接时对焊接设备的操作等，必须严格按照接头的技术指标和设备的操作程序进行，接头处应有沿管节圆周平滑对称的外翻边，内翻边应铲平；吐超挖在0.15m以内吐可用原土回填夯实,其密实度不应低于原地基天然土的密实度;超挖在0.15m以上时,可用石灰土或砂垫层处理,其密实度不应低于95%,当沟底有地下水或底土层含水量较大时,可用天然砂回填：6）沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须在清除后铺一层厚度不小于0.15m的砂土或素土,且平整夯实；7）管道附件或阀门应设置C20混凝土支墩,管道支墩位置应垫碎石,夯实后按设计要求设混凝土找平层或垫层；8）开挖时如发现软弱管基、淤泥及特殊性腐蚀土壤等不良地质，则需根据相关规范要求进行地基处理及沟槽支惮保护；管道地基处理应满足道路的要求和管道基础对承载力的要求；9）当开挖沟槽基础为岩石时，槽底应超挖200mm,采用砂砾石回填至设计高程后，再施工管道基础；10）管胸腔两侧回填土的压实度不小于95%,管顶以上0.5米范围内回填土压实度不小于85%（轻击实标准）。管道处于路基内，则管顶以上0.5m范围外回填土的压实度按路基要求执行。回填材料采用砂砾石及压实度必须符合给水排水管道工程施工及验收规范（GB502682008）等相关规定。管区（沟槽底至管顶以上LOm范围内）禁止采用推土机等大型机械进行回填。回填时可以采用人工手动机械进行夯实，达到相应的密实度要求；11）井室周围的回填要求：井室砌体或现浇建需达到设计强度后才允许回填。井室及井筒周围的回填应与管沟槽回填同时进行。井室及井简周围回填压实时应沿井室中心对称进行，且不得漏夯。制实施方案。冲洗水应清洁，浊度应小于3NTU,冲洗时应避开用水高峰，以流速不小于1.0ms的速度连续冲洗。管道第一次冲洗应用清洁水冲洗至出水口水样浊度小于3NTU为止；管道第二次冲洗应在第一次冲洗后，用有效氯离子含量不低于20mgL的清洁水浸泡24h后，再用清洁水进行第二次冲洗直至水质检测、管理部门取样化验合格为止。六、验收工程中间验收和竣工验收必须严格按照国家及重庆市工程管理相关法规、规定程序进行。需要设计单位参加验收的分部工程，应在该分部工程按设计要求完成后，下道工序未进行之前及时通知设计单位。验收前施工单位应事先准备好必需的相关图表等技术资料，并有业主代表、监理、质监及相关部门共同参与进行。七、施工注意事项1）本说明及设计图纸未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行：2）管线长度均为理论平面长度，施工前应校测已建管道及断面高程、位置，如有矛盾及时联系设计人员共同研究解决；3）给水管道施工时，以管中心高程进行控制，地面高程和管道埋深仅作参考；各种井室地面高程以该处人行道、非机动车道或机动车道实际高程为准；4）施工时坐标原点和水准点数据由建设单位提供；5）本设计的坐标和标高如需调整，须经设计和有关部门协商同意后，方可变更设计做出调整；6）施工单位在施工前应认真阅读施工图，如有未能完善之处、错漏之处，请尽快与设计单位联系做出调整后方能施工；施工中发现问题，或设计资料之间、8）管道与井室宜采用柔性连接，连接方式应符合设计要求，设计无要求时，可采用承插管连接或中介层做法；9）管道系统设置的弯头、三通、变径处应采用混凝土支墩或金属卡箍拉杆等技术措施，非紧锁型承插连接管道，每根管节处应有3点以上的固定措施；10）弯曲半径应满足以下要求：公称压力小于或等于IMPa,弯曲半径为15陪管材公称外径；公称压力大于IMPa,弯曲半径为20陪管材公称外径。5.5管道试压、冲洗及消毒所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验。管道在回填前应作水压试验，水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m,水压试验合格后，应及时回填沟槽的其余部分。1）水压试睑及冲洗消毒严格按照给水排水管道工程施工及验收规范（GB50268-2008）9.2执行；严禁用阀门作试压件。2）管道水压试验前，应做好水源引接及排水疏导路线的设计。3）管道试压前应充分浸泡，有水泥砂浆衬里不少于48小时，无水泥砂浆衬里不少于24小时。4）水压试验长度不宜大于Io（X）米，水压试验压力应符合给水排水管道工程施工及验收规范：GB50268-2008表9.2.10-1之规定。管材种类工作压力P（MPa）试验压力（MPa）化学建材管>0.1I.5P,且不应小于0.85）管道分段试压合格后，整条管道应进行冲洗和消毒且管道冲洗与消毒应编时，施工时应做好阀门井及消火栓的布置（可适当调整阀门井位置及适当增加或减少消火栓，但需满足间距要求），在施工过程中需结合实际道路情况及规划道路高程，使所有管道覆土满足规范要求，并设置好排泥、排气阀门。八、涉及危大工程的重点部位和环节及保障措施根据建设工程安全生产管理条例（国务院令393号）、住房和城乡建设部危险性较大的分部分项工程安全管理规定（住建部令第37号）和关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质（2018）31号），本项目排水工程涉及的危大工程包括开挖深度超过3m（含3m）的基坑（槽）的土方开挖、支护工程、可能影响行人、交通、电力设施、通讯设施或其他德、构筑物安全的拆除工程、顶管法施工管道的暗挖工程。本工程施工单位应该根据上述文件要求编制专项顶管安全施工方案并明确安全防护、应急措施。本工程涉及危大工程重点部位和环节及保障措施如下：表13-1危大工程重点部位和环节及保障措施意见序号危大工程名称重点部位及环节保障工程周边环境安全和工程施工安全意见1基坑支护降水工程和土方开挖普通工作井、接收井、排水管井开挖高度超过3m（含3m）或虽未超过3m但地质条件和周边环境复杂的1）施工单位应根据相关规范法规编制安全专项施工方案，通过安全审查后方可实施：2）基坑（槽）采用稳定临时坡率放坡开挖，根据现场实际地质情况，可调整临时歧率，必要时可施作临时支护，确保施工安全；3）基坑（槽）采用跳槽开挖，开挖槽段不宜大于1520m;4）基坑开挖后，应及时组织脸槽，越过一定规模工作井、接收井、排水管井开挖深度超设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研究处理，以确保工程质量；7）沟槽开挖时应注意施工安全，开挖放坡坡度根据地质情况严格按规范要求执行，防止垮塌伤人事故发生；8）施工单位应遵守有关环境保护法律、法规的规定。在城市市区内的建设工程，施工单位应当对施工现场实行封闭围挡，防止或减少粉尘、废气、废水、固体废物、噪声、振动和施工照明对人和环境的危害和污染；9）施工单位对因建设工程施工可能造成损害的毗邻建筑物、构筑物和地下管线等，应及时采取防护措施，确保其不受损伤且不影响其正常使用，并及时通知有关单位，进一步落实保护和处理措施；10）施工单位在进行土石方工程时，应注意按规范要求进行合理支护、分层开挖。对于需设支撑的工程，应精心设计、精心施工，以免槽壁失稳出现塌方，影响施工，甚至造成人身安全事故。11）管道水压试验管段内不得采用阀门做堵板，不得有消火栓等附件；水压试验过程中，后背顶撑、管道两端严禁站人；管道升压时，管段内气体应排除，升高过程中发现弹簧压力表摆动不稳且升压较慢时，应重新排气后再升压。12）管道冲洗时应保证排水管路畅通安全。13）管道施工如遇地下水时应作好排水措施，当管道未具备抗渗条件时，严禁停止排水。14）钢管上严禁开方孔，焊缝及零件处严禁开孔。15）施工时需做好道路连接处的管段连接工作，根据现场实际情况和路网的情况做好过街支管的敷设，过街支管可根据实际情况适当增加或减少其长度，同编号标准图集号名称规格单位数量备注307MSlOl-2页66钢筋混凝土矩形立式闸阀井管道直径DN200座24排泥井座107MSl(H-2页58、595排气井座1详07MSIOI2页1626支墩座127土石挖方量m3878暂估8土石填方量m3859智估观月支路给水工程量表编号标准图集号名称规格单位数量备注IPE管DN200,PN=1.2MPa米83PE100213S201页15、16室外地上式消火栓SSFl50/65-1.0套1含图集内全部材料设备307MS101-2页66钢筋混凝土矩形立式闸阀井管道直径DN20()座14支嫩座15土石挖方量m3189暂估6土石填方量nP137暂估说明：1、所有紧固件如钢制法兰盘和连接螺栓、螺帽等均应由相关提供阀门、管道的厂家配套供应。2、本表仅供参考，以实际发生为准。过5m（含5m）或未超过5m但地质条件和周边环境复杂的，验收通过后应及时浇筑基础及施作上部结构，及时回填压实基坑其氽部位；顶管施工完成后，应及时施工排水井，并回填。5）基坑（槽）应避开雨天施工，并做好截排水设施，基坑（槽）底部不得有水体长期浸泡；6）做好基坑（槽应急预案，基槽内应设置逃生设施，一旦发生险情，施工人员可以及时撤离；7）基坑（槽）周边不得堆士、不得有重型车辆通行。2模板工程及支撑体系普通模板搭设高度大于5m小于8m严格按照施工技术要求规范施工超过一定规模模板搭设高度大于等于8m严格按照施工技术要求规范施工3起重吊装及安装拆卸工程普通Im一节的单节钢筋混凝土管重量大于IOkn（1吨）严格按照施工技术要求规范施工九、运行管理注意事项为充分发挥供水工程的效益，供水管网工程建成后，属自来水公司管理运营,应做好管网的管理与维护，定期对管网进行检漏、巡线及各种阀门的检修。十、主要工程量表博才珞给水工程量表编号标准图集号名称规格单位数量备注1PE管DN2,PN=1.2MPa米585PE1213S201页15、16室外地上式消火栓SSF150/65-1.0套2含图集内全部材料设备
