智能化设计方案091006(坪山体育馆).docx

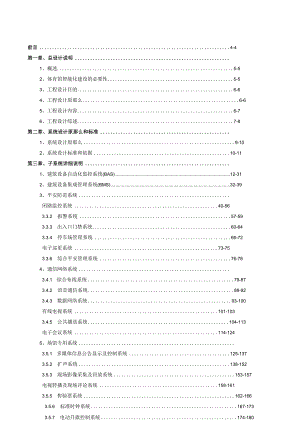

前言4-4第一章、总设计说明1、概述5-52、体育馆智能化建设的必要性5-53、工程设计目的6-64、工程设计原那么6-65、工程设计内容6-76、工程设计综述7-8第二章、系统设计原那么和标准1、系统设计原那么9-102、系统设计标准和依据10-11第三章、子系统详细说明1、建筑设备自动化监控系统(BAS)12-312、建筑设备集成管理系统(BMS)32-393、平安防范系统闭路监控系统40-563.3.2 报警系统57-593.3.3 出入口门禁系统60-643.3.4 停车场管理系统66-72电子巡更系统73-753.3.6 综合平安管理系统76-784、通信网络系统3.4.1 综合布线系统79-873.4.2 语音通信系统88-923.4.3 数据网络系统93-100有线电视系统101-1033.4.5 公共播送系统104-113电子会议系统114-1245、场馆专用系统3.5.1 多媒体信息公告显示及控制系统125-1373.5.2 扩声系统138-1523.5.3 现场影像采集及回放系统153-157电视转播及现场评论系统158-1613.5.5 售验票系统162-1663.5.6 标准时钟系统167-1733.5.7 电动升旗控制系统174-1806、防雷接地系统181-1877、机房系统188-194第四章、各系统设备材料清单第五章、附件（设计图纸）“坪山体育馆”智能化集成系统技术文件（技术方案说明）深圳市泰英通信工程前S随着社会的不断开展和人们生活水平的不断提高，人们对生活、工作、购物、休闲、娱乐环境要求也越来越高。为了满足人们的这些需求，建筑内（尤其是公共建筑）就必须具有一定水平的现代化高科技含量以及现代化的设施。于是就引伸出了智能建筑这一概念。智能建筑（IntelligentBuilding,缩写IB）是现代建筑技术与高新信息技术相结合的产物。随着全球社会信息化与经济国际化的深入开展，智能建筑已成为各行业综合实力的具体象征。随着我国信息技术水平、建筑水平、自动化水平的不断开展和提高，在今后的几年以至近十年中，我国的智能建筑将有一个巨大的开展，这个时期也将是我国智能建筑的设计、建筑、施工和管理技术开展的关键时期。体育场馆是集比赛、运动、健身、休闲、会议、多媒体信息传播于一体的场所，以提供多功能和全方位的体育效劳为主。如何提高体育场馆的综合效劳水平、确保各种设施的稳定运行、大幅度降低其日常运营本钱等已成为体育场馆管理的关键。为此，现今的体育场馆无一例外地采用了各种智能化技术，以提升其自身的档次。深圳坪山体育馆为2011年世界大学生运动会的分赛场馆，位于深圳市龙岗区坪山镇，该体育馆在大运会后将成为坪山的综合体育中心，可承接羽毛球、乒乓球、体操、健身、排球、篮球等各类常规体育工程的比赛和举行大型活动。坪山体育馆将建成以智能化和数字化为根底的现代化的体育馆，其弱电系统的建设必须为使用和管理提供可靠、高速和灵活开放的平台和实现途径，提供一个平安、便捷、功能齐全的训练比赛及办公环境，为场馆的综合管理提供高效、优质的技术手段。愿我们的努力能为坪山体育馆的现代化建设写下亮丽的一笔。第一章、总设计说明开发单位：深圳市龙岗区建筑工务局工程名称：“坪山体育馆”智能化集成系统设计单位：深圳市泰英通信工程设计时间：二零零九年九月二十六日一、概述智能建筑（IntelligentBUilding,缩写IB）是一种与计算机相关的自动控制、监测技术和系统工程与建筑的有机结合，是可自由高效地利用最新开展的各种信息通信设备、具备更自动化的高度综合性管理功能的建筑。其需要到达的目的是最大限度地满足使用者的舒适性、操作者的方便性、节能性、管理的高效性和快速的信息化效劳等。建筑的智能化建设称为“3A”（甚至5A）,即建筑自动化（BA）,通信自动化（CA）,办公自动化（OA）0再加上管理自动化（MA）,消防自动化（FA）便成了“5A”建筑。我们认为无论是“3A”或“5A”，它们的共同特点是一致的，就是：智能建筑是现代高新技术的结晶，是建筑艺术与信息技术相结合的产物，随着计算机技术应用的普及，通信技术，控制技术，网络技术的不断开展，建筑内的所有公共设施都可以采用“智能”系统来提高其效劳能力。智能化建筑是由智能化建筑环境内系统集成中心（以计算机为主的控制管理中心），通过结构化综合布线系统（PDS）与各种信息终端，如通信终端（电脑、数据采集等）和传感器（如烟雾、压力、温度、湿度传感、报警探测等）连接“感知”建筑内各个空间的“信息”，并通过计算机处理给出相应的对策，再通过通信终端或控制终端（如步进电机、各种阀门、电子锁、开关等）给出相应的反响，使建筑具有某种“智能”功能。二、体育场馆智能化建设的必要性通过建筑的智能化建设，体育场馆的使用者和管理者可以对体育场馆的供配电、空调、给排水、电梯、照明、防火、公共平安、有线电视、计算机数据通信、赛事转播、体育活动等全套设施都实施按需效劳控制，可极大提高体育场馆的使用和管理效率，同时降低了能耗和和管理费用的支出。三、工程设计目的1）为整个体育馆提供全面的现代化、科学的、高效的效劳。2）为整个体育馆提供平安、可靠的保障。3）为整个体育馆创造舒适、优雅、便利的环境。四、工程方案设计的原那么本着“科技先导、质量第一、用户至上、效劳一流”的方针，以为用户提供优质、快速的一条龙效劳为原那么，以把坪山体育馆作为一幢现代化智能建筑的要求出发，切实做到方案的科学性和先进性。从体育馆的结构、系统、效劳和管理四个方面考虑，将语音、数据、图像、自动控制的信号、平安保卫等与工程实施统一规划设计，同时也将考虑到业主的实际投资承受能力和实用性，本着一切为用户着想的宗旨，全面综合考虑，运用各种技术、经济手段，使整个系统“平安，可靠，经济，合理工系统设计中严格依照国内外的行业标准及有关规定，并参考中国建设部有关建筑安装工程的各项标准，参考建设单位提供的技术要求与工程图纸资料，结合“坪山体育馆”的实际情况，用最正确设计方案表达最高的性能价值比，这是我们的根本出发点和追求的目标。五、工程设计的内容：根据坪山体育馆的实际情况和需求，结合我们从事智能型建筑系统集成工程的实践经验，其智能化建设包含以下局部：1、建筑自动化监控系统（BAS）2、建筑设备集成管理系统（BMS）3、平安防范管理系统1）闭路监控系统2）报警系统3）门禁系统4）停车场管理系统5）电子巡更系统6）综合平安管理系统4、通信网络系统1）综合布线系统2）语音通信系统3）数据网络系统4）有线电视系统5）公共播送系统6）电子会议系统5、场馆专用系统1）电子显示屏及控制系统2）扩声系统3）电视转播及现场评论系统4）现场影像采集及回放系统5）售验票系统6）计时记分及现场成绩处理系统7）标准时钟系统8）电动升旗控制系统9）比赛中央监控系统6、应用信息系统1）信息查询及发布系统2）赛事综合管理系统7、防雷接地系统8、机房系统六、工程设计综述大运会是全世界瞩目的赛事，大运会体育场馆是支撑大运赛会的硬件根底，现代、先进的场馆不但表达出科技创新的成果，也为高水平的体育赛事提供坚实的根底保障。坪山体育馆作为大运会的体育场馆之一，建成后将成为一座高科技含量、高技术水平、高档次的现代化综合性体育设施，在2011年世界大运会上将发挥其应有的巨大的作用。因此，本体育馆必然配套相应档次和规模的弱电系统平台，该平台将承载大运会比赛和其它体育比赛的平安管理和信息管理的高速、稳定、可靠的运转。坪山体育馆总建筑面积15709平方米，建筑高度为27.15米，为单体建筑，三层结构,一层主要用作比赛、办公、会议、观众进出、商业、运发动和裁判员休息、宾客接待等的用途，可容纳观众约4550席；二、三层主要用作场馆设备管理、比赛情况控制和管理等。在体育馆周围还设有足球训练场和临时停车场等。本体育馆智能化按甲级体育场馆标准设计，通过合理、专业化的系统设计，到达既节省整个工程智能化系统建设的投资，又能使智能化工程满足国际A级比赛的要求，为体育馆的赛事和日常运营提供科学化的管理和综合应用技术平台，在这一技术平台上能顺畅地承办各种等级的赛事，提供相应的经营效劳功能，实现场馆建成后运营能耗的节省和人工本钱的降低。本工程在一层的消防控制中心区域设一个智能化总管理中心，该区域包括平安管理监控中心、BAS和BMS系统管理两个局部：在一层还设有数据通讯机房，作为语音、数据网络通讯和电视信号处理的总机房；在二层设有播送、扩声及会议系统的总控制室。智能化所有分系统的控制端都在各个机房集中管理，各分系统在统一的管理下形成一个整体，互相配合，联动合作，形成一个多功能、全方位、智能化、系统性的中心联网系统。各系统具备相互进行通讯的接口，并支持远程数据通讯和共享功能。管理中心共用信息平台，实现软硬件资源共享。整个系统通过主效劳器对相关的各个子系统进行统一的数据库管理，实现各子系统的数据库共享，通过主效劳器能对相关子系统的历史数据进行存储、统计、分析，并生成各种报表或曲线，为系统的管理和维护提供依据。本智能化系统控制中心的各种信息显示准确、醒目、直观，整个系统的结构清晰合理。控制中心采用多媒体界面监视和管理整个智能化系统的运行，可形象直观地显示各种相关设备（例如自控点、监控点、报警点、门禁点等）的运行情况。监控中心能对整个智能化系统的多种现场设备进行手动控制或自动控制，能设定、修改各种设备的工作方式和工作参数，并且具备操作权限管理功能，通过设定不同级别的操作使用权限，提高系统的平安性。本工程采用综合智能化设计方式，方案设计注重整体功能强大，中心设备完备，强调总体和局部防范相结合。系统配置力求科学合理，选用的所有设备都能到达技术先进、经济实用、操作方便、性能可靠，真正表达高技术、高标准。第二章、系统设计原那么和标准一、系统设计原那么采用先进、成熟、实用的智能化系统集成技术；对体育馆的各智能化子系统实行统一的管理和监控；所采用的系统和设备应符合标准化、开放性的要求，并具有可扩性和灵活性。系统设计要做到功能实用；技术先进、成熟；经济合理；平安可靠；施工维修方便；环保节能、可持续开展；表达以人为本。（D先进性现代化体育馆中的智能化系统工程几乎涵盖了当今最先进的计算机控制技术，网络技术、多媒体综合应用技术。系统建成后，其系统整体技术性能既要到达国家相关标准，又要满足体育比赛等各种业务流程的要求，同时满足体育馆的现代物业管理模式；在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，在技术上适度超前，能在一定时期内保持其技术领先的地位，以便该系统在尽可能长的时间内与社会及科技开展相适应，并使系统具有强大的开展潜力。(2)经济性在系统设计过程中，既要充分考虑到了必须满足系统应用功能和性能要求，确保系统运行平安可靠性，选择市场上成熟的，经过工程实践验证的系统和产品。同时，也充分考虑到投资的经济性和性能价格比，作出最优化的设计方案。(3)实用性体育馆智能化建设的目的是“满足客户需求、提升建筑价值”；必须采用“以人为本”的设计，不追求大而全，坚持适宜的就是最好的。采用被实践证明为成熟和实用的技术与产品，确保所采用的设备经久耐用。(4)可靠性为保证比赛顺利进行，在比赛的全过程中必须要求各相关系统运行的平安可靠性。(5)开放性和集成性由于采用系统集成技术，要求所有被集成的子系统必须具有良好的开放性，符合业界相应的关于系统互联方面的国际标准和协议，必须充分考虑到各子系统的集成和信息共享。(6)可维护性和可扩展性体育馆智能化各子系统全部采用模块化积木式结构设计，并应用控制主机+计算机辅助管理的模式，系统的总体结构应具备兼容性强、可扩充的特点，以满足今后系统的扩展、升级要求(包括满足整个体育中心的智能化系统集成需要)；系统设计有良好的人机对话式的全中文的操作界面，还要配套提供维修维护软件工具包，可极大的方便维修和维护工作。(7)可操作性各智能化系统要具有良好的、基于TyindoWSGUl的中文操作界面，下拉式菜单结构，提示性图框，采用标准的行业用语，操作者仅使用键盘和鼠标即可完成全部操作。操作界面友好、清晰、操作简单、方便、容错性强，使复杂的操作关系变得简单。(8)效劳性和便利性智能化系统的所有设备都是提供给用户或管理人员使用，并为他们效劳的。因此系统所采用的设备应当使用方便快捷、平安可靠。二、系统设计参考的依据和标准1、设计依据(1)坪山体育馆弱电系统工程设计图纸文件(2)坪山体育馆弱电系统工程设计要求文件2、主要规程、标准及标准(1) GB/T50314-2000智能建筑设计标准；(2) JGJ/31-2003体育建筑设计标准；(3) JGJ/T16-92民用建筑电器设计标准；(4) GB5025450259-96电器装置安装工程施工及验收标准；(5) GB50348-2004平安防范工程技术标准；(6) GB50198-94民用闭路监视电视系统工程技术标准；(7) GB50349-2007入侵报警系统工程技术标准(8) GB50396-2007出入口控制系统工程技术标准(9) GB50339-2003智能建筑工程质量验收标准；(10)建筑与建筑群综合布线系统工程设计标准；(11)建筑与建筑群综合布线系统工程施工及验收标准；(12) GBJ19-87采暖通风与空气调节设计标准；(13) GB50222-95建筑内部装饰设计防火标准；(14) GBJ16-87建筑设计防火标准；(15) GB50116-920火灾自动报警系统施工及验收标准；(16)建筑物电气装置(国际电工IEC要求)；(17) YD502997数字数据网工程设计暂行规定；(18) GBJ235工业管道工程施工及验收标准；(19) YD5032-97会议电视系统工程设计标准；(20) YD5033-97会议电视系统工程验收标准；(21) DB51/T46-91有线电视系统设计安装调试验收标准；(22) GB50200-94有线电视系统工程技术标准；(23) GB/14948-9430MHZTGHZ声音和电视信号电缆分配系统；(24) SJ2112-82厅堂扩声系统设备互联的优选电器配接值；(25) 国家有关规定的与扩声系统相关的人身平安，消防法规、条例;(26) JGJ/T131-2000建设部体育馆声学设计及测量标准；(27) 03X301-1播送与扩声;(29) B/T14947-94声系统设备互连用连接器的应用；(30) GB9001-88声频放大器测量方法；(31) GB9401-88传声器测量方法；(32) SJ/T11141-97LED显示屏通用标准;(33) GB50343-2004建筑物电子信息系统防雷技术标准；(34) GBJ57-83建筑防雷设计标准；(35) (IEC61312)雷电电磁脉冲的防护；(36) GB4943-95信息技术设备包括电气设备的平安；(37) GB50174-93电子计算机房设计标准；(38) SJ/T3OOO3-93电子计算机房施工及验收标准；(39) GB9361-88计算场站平安要求;(40)智能建筑弱电工程设计施工图集97X700(上、下)(41) GB/T7427-87通信光缆的一般要求(42)供配电系统设计标准；(43)不间断电源技术性能标定方法及实验要求；第三章、各子系统设计详细内容子系统一、BAS建筑自动化监控系统建筑自动化监控系统是智能建筑中的一个大系统，主要表达在对建筑的机电设备进行自动化监控和管理方面，以到达高效节能之目的。该系统一方面为建筑内提供健康、舒适、洁净的空气环境，另一方面监控和保障各种设备的正常运行。美国JOHNSON(江森)、HONEYWELL等公司的产品在技术上都能满足设计要求，经技术、经济综合比拟，我们向建设方推荐美国JOHNSoN(江森)公司的产品，不仅因为JOHNSON(江森)产品具有良好的品质特征，辉煌的工程业绩及优良的效劳保证，更因为JOHNSON(江森)系统的先进性，开放性表达的集散型控制方式。一、建筑自控监控系统简介建筑自动化监控系统又称为楼宇自控系统，它是利用计算机网络及接口技术，通过系统的中央监控管理实现集中管理和各现场控制器的分散控制，实现对建筑物内水、电、风等各类机电设备综合的监测、控制与管理。管理者可以通过中央监控管理中心上的可视化的图形界面对相关的机电设备进行监测、控制、设备管理和报警信息的查询等，同时通过网络实时地获取各种设备的运行状态报告和运行参数，可以有效的提高管理水平和工作效率。利用计算机网络和接口技术将分散在各个子系统中不同楼层的直接数字控制器连接起来，通过联网实现各个子系统与中央监控管理级计算机之间及子系统相互之间的信息通信,到达分散控制、集中管理的功能模式。建筑自动化监控系统对建筑物内的所有空调系统设备、通风排风设备、冷热源设备、给排水系统设备、照明设备、电梯、变配电设备等实行自动监测和控制，并同时收集、记录、保存及管理有关系统的重要信息和数据，到达提高运行效率，保证效劳环境的特殊需求，节省能源，节省人力，最大限度延长设备寿命的目的。建筑自控系统是由中央管理站、网络控制器（或路由器）、现场DDC控制器及各类传感器、执行机构组成的、能够完成多种控制及管理功能的系统。它是随着计算机在环境控制中的应用而开展起来的一种智能化控制管理网络。二、系统设计说明建筑设备自控监控系统一般包括中央空调自动监控（新风系统、给排风系统、制冷系统、热交换系统）、给排水监控（生活用水、消防用水等）、变配电监控（发电机、变配电房等）、电梯监控、照明监控（室内、外公共照明、屋顶泛光照明等）五大主要局部。根据本工程的情况，本次“坪山体育馆”建筑自控系统的主要包括以下几项：1、中央空调控制系统监控（包括空调机房设备、冷水系统）2、空调通风系统监控（包括新风机、给排风设备）3、给排水系统监控（包括生活水、污水、消防水等）通过以上系统实现以下功能：> 对温度、风阀加以自动调节，使体育馆内空气新鲜、温湿度适宜，根据不同季节设定适当的温度舒适点，保持相对的长期恒定，给室内人员提供一个健康、舒适的工作环境。> 对空调通风等系统设备进行有效监控，增加系统的准确性，减少系统操作及维护时间，节省管理木钱。对制冷设备（制冷机组、冷冻泵、冷却泵、冷却塔等）进行有效监测，主要检测各设备的运行状况、故障报警及系统运行的主要参数等，减少系统操作及维护时间，节省管理本钱。冷冻站系统由空调专业公司完成其群控系统，BAS采用其提供的高级接口读取相关参数，接口形式为OPC,BAS对冷冻站系统只监视不控制。> 监测消防水池、生活水、污水的水位，并对生活水泵、排污泵、消防泵等水泵进行常规监视,如运行状态、故隙报警，并对设备运行时间进行统计等。自动累计设备运行时间，循环备用，及时生成设备检修报告，合理安排检修，减少维护人员数量，降低工作难度，方便物业管理。本工程的中央空调系统，包括组合式空调机组、新风机组及其附属风机盘管、一套完整的制冷系统。各机组分布在体育馆一层和三层，为了到达最正确的控制效果，其中央空调自动控制系统采用了现场控制器就地分散控制，控制器经过通讯线与中央控制计算机相连，可在控制室实现集中的屏幕图形远端可视控制。通过以上的布置方式，可以实现真正的就地可视控制与远端遥控的完美结全，并可充分减少不必要的预埋管线节约费用，并且由于控制器到设备的控制线根本上集中在机房内，为以后的检修也减少了许多麻烦。其具体的控制分布如下：1）在体育馆一层的各设备机房内放置模块化控制器，对空调机组、冷冻泵、冷却泵、冷水循环系统、新风机、送风/排风机、污水、消防水等的水位和水泵等设备进行监控。2）在三层的各设备间放置模块化控制器，对楼层的空调通风设备（如新风机组、送排风机、冷却塔等）、生活水的水位和水泵等设备进行监控。三、楼宇自控系统设计依据楼宇自控产品技术手册自控专业施工图设计文件编制深度的规定（1987）空调系统控制（国标图集02X201-1）中国采暖通风与空气调节设计标准（GBJ19-87）中国室内给水排水热水供给设计标准（TJI5-74）电气图用图形符号（GB472885）分散型控制系统工程设计规定（HG/T20573-95）工业自动化仪表工程施工及验收标准（GBJ93-86）四、系统性能系统具有开放性、可扩充性，支持并遵循标准的通讯协议以及流行的现场总线技术（如LOnWOrks、BACnet等）。系统具有同层点对点资源共享功能。在系统主机发生故障时，全部现场控制器之间仍能保持通讯畅通，以保证现场设备正常工作。系统以模块方式组成，日后假设需增加功能或设备时，只需增加相关模块。同时系统还充分考虑了今后扩展的需要，保证只需要增加现场控制器与现场设备，无须增加控制中心设备与软件。系统在完成各类设备自动监控的同时，还能满足机电设备本身所固有的控制工艺的要求。系统采用图形化编程工具或高级编程语言来编制符合实际要求的应用程序。系统中的受控设备能进行运行状态预设，并能根据实际需要进行实时调整，同时将有关的数据送至BMS集成系统。BAS应用软件具备完善的用户管理功能。通过对用户操作权限的设置可灵活地控制用户操作的对象以及操作的内容。操作对象可从单台设备至所有设备任意设置，操作内容至少分为查询信息、设置参数、系统管理员三级。所有的用户登录信息及发生的操作均应自动被记录在日志文件当中，日志文件不能被随意修改。系统中每台设备的报警，均具有告警和极限报警两种形式，报警信息可被设置发送到指定工作站，告警时，无论操作者在浏览任何画面，都能在相应工作站的监视器上显示出来（图标变色并闪烁），操作员只要用鼠标点击该图标，即可显示报警设备的详细资料，包括设备的位置、故障类别等，并以图形或表格的形式显示该设备的工作参数，供操作人员处理；极限报警时，系统应设置有紧急处理程序，以保证设备及人身平安。全部报警信息均记录在数据库中，并可按权限输出、查询或打印。应用软件支持具有操作权限的使用者通过浏览器方式对系统进行浏览和操作的功能。系统运行全中文软件，配置拨号软件，实现远程监控，能在发现故障时自动拨号至主管工程师的上，通知其及时进行处理。五、系统功能说明对机电设备进行集中监视、自动测量和控制；设备运行数据采集和管理以及最正确启停控制；能源管理（节能控制策略）和分析；报警管理；设备维护管理；历史数据分析；生成并输出各专业设备运行和内置数据报表；网络管理和信息集成。1、中央控制室功能：1）通过基于WlNDOWSNT下的图形软件在控制室内对所有远端设备进行监控。2）借助于WINDOWSNT的强大功能与INSIGHT软件组的完美结合，用户在登录后仅需一只鼠标就可以完成主要的管理功能，而无需记忆各类的键盘组合，便于用户操作。3）系统具有6级口令密码保护，不同的管理人员对应不同的口令及管理级别，完善的操作过程记录，方便用户管理。4）系统具有完善的日期定时操作模式，现时操作员优先模式，可以根据不同的要求灵活运转系统。5）完善的程序设计，可以实现真正意义的上智能化管理。2、空调冷水系统监控功能：冷水系统中包括以下的被控对象： 空调机组（水冷机组）：共2台 冷却水泵：3台 冷冻水泵：3台 冷却塔：2个一般有以下测控点可供选择：监控对象监控内容点类型说明空调机组启停控制，运行状态，故障报警变频空调器频率反响、监控DO,DI,DIAl,DT控制空调机组启停，监视状态冷冻水循环泵启停控制，开关状态，故障报警DO,DbDI控制冷冻水循环泵启停,监视状态冷却水循环泵启停控制，开关状态，故障报警DO,DI,DI控制冷却水循环泵启停,监视状态冷冻水温度冷冻水总供、回水温度AI,AI监视冷冻水总供、回水温度冷冻水流量冷冻水管电磁阀开度监视和控制AI,AO冷冻水旁通阀冷冻水总供回水管压差AO用于调节压差，维持管网平衡冷却塔风机启停控制，开关状态，故障报警DO,DbDI控制冷却塔启停，监视状态冷却塔水位上下水位检测，补水阀开关DbDl,DO用于水位报警及自动补水膨胀水箱上下水位检测，补水阀开关DI,DI,DO用于水位报警及自动补水注：以上的监控点及控制对象在具体实施过程中，根据实际情况有删改。冷冻站的一般控制方式如下：1）测量冷冻水供、回水温度及回水流量，从而计算空调实际的冷负荷。2）根据实际的冷负荷来决定冷水机组开启台数，以到达最正确节能状态。3）各设备启停顺序为：A、启动：冷却水隔离阀一冷却水泵一冷却水塔一冷冻水隔离阀一冷冻水泵一冷动机。B、停止：冷冻机一冷冻水泵一冷冻水隔离阀一冷却水塔一冷却水泵一冷却水隔离阀。C、当其中一台泠冻水泵/冷却水泵出现故障时，备用水泵会自行投入工作。4）测量冷冻水系统供回水总管之压差，控制其旁通阀之开度，以维持压差。5）膨胀水箱、冷即塔水位检测，自动补水。6）预先编制一年的开关机时间表（包括日常/周未及特殊节假日等不同的运行时间表）。7）远端中央控制室内对机组设备的远端遥控及参数检测。3、空调通风系统、送排风系统监控功能：我们根据机组不同的功能，结合产品自身的特点作出以下的设备监控方案，下面我们分系列进行介绍。3.1 新风机：新风机组共5套，分布在体育馆1层和3层各楼层空调机房内,监控内容包含但不局限于以下内容：> 新风的温湿度监测。> 送风的温湿度监测。> 风阀的开关状态监视及开关控制。> 冷水阀的开度监视及调节控制。> 风机运行状态、手/自动状态、故障报警及启停控制。> DDC控制器时回风温度进行PID调节。通过调节冷水电动阀的开度，使送风温度保持在设定值范围内。当风机停止时，冷水电动阀将会关闭。> 压差开关将会监测新风机过滤网的状况，当过滤网堵塞时，压差开关便会发出讯号，以提醒维护人员清洗过过滤网。根据室外温度对空调机组及新风换气机进行节能控制。> 可根据时间制订时间表控制程序。2 .2风机盘管：监控内容包含但不局限于以下内容：> 风机盘管的开关状态监视及控制。> 室内的温度监测。> 电动二通阀的开度监视及控制。3 .3送/排风机：送/排风机设在一层和三层的设备房处，共8套。监控内容包含但不局限于以下内容：> 风机手/自动转换状态。> 风机运行状态。风机故障报警。> 风机的启停控制，可根据时间表制订风机的运行模式。> 设定测量设备的累积运行时间，及时生成设备检修报告，以便维修人员在设备运行至一定时间后，进行维修工作。空调通风、送排风系统的测控点需要根据机组本身的使用要求及投资情况综合考虑，一般有以下测控点可供选择:空调通风监控对象监控内容点类型说明新风机启停控制启停状态，故障报警DO,DI,DI用程序控制风机启停，检测状态度度温湿1新风（室外）温湿度测量2送风温、湿度测量3回风温、湿度测量AIAIAI测量温、湿度，用于控制测点、辅助控制测点或监测记录测点过滤网采用压差开关检测淤塞报警DI报警提示清洗过滤网送排风监控对象监控内容点类型说明送风机排风机启停控制启停状态，故障报警DO,DI,DI用程序控制风机启停，检测状态风机盘管监控对象监控内容点类型说明风机盘管开关状态启停控制Dl,DO检测状态用程序控制风机盘管启停温度二通阀室内温度测量开度检测、开度控制AIDI,DO注：以上的控制点及控制对象在具体实施过程中，根据实际情况有删改。空调机组和新风机组的一般控制方式如下：1）新风机组主要以房间温湿度或送风温湿度为控制对象。2）对于一般的舒适性空调，可以根据室外温湿度，采用变温变湿的控制方法，这样既保证了房间的舒适性又可以大量的节能。对于恒温恒湿性空调，必须考虑加湿和除湿的控制。3）对于空调通风系统，可以根据室外温湿度和室内空气质量的情况来控制新、回、排风阀的开度，当室外温湿度接近室内温湿度的控制要求时，增大新、排风量，减少回风量。当室外温湿度不适合室内温湿度的要求时，那么保持一定量较少的新、排风量，以保证室内的空气质量，尽量增大回风量。对于新风系统，可以在新风入口处设风阀，新风机组启动，新风阀翻开；新风机组停止，新风阀关闭。4）在有送风风速、送风风压、换气次数、空气质量、室内静压或室内外压差等控制要求时，可以通过调节风阀开度和风机转速来实现。5）对于机组上的过滤网采用空气压差开关取出报警信号，报警提示清洗过滤网。6）在建筑自控系统与火灾报警系统联锁时，如果有火灾报警，建筑自控系统应自动关闭相应报警区域的机组。7）风机的启停箱上应设有手/自动转换开关，可以由就地手动启停风机也可以由控制器自动启停风机。风机状态可以采用空气压差开关或从接触器的辅助触点取出，控制器根据风机状态进行自动控制。4、给排水系统监控功能给排水系统主要监控对象是生活给水泵、排污潜水泵、消防喷淋泵；监测生活水池（箱）、消防水池（箱）、集水坑的水位。消防水池和消防水泵房设在一层，生活水泵房设在三层，污水处理的潜污泵设在一层消防水泵房。监控内容包含但不局限于以下内容：生活给水系统：> 生活水泵的运行状态和故障报警信号。> 生活水泵的启停控制。> 生活水箱超高、超低水位报警信号。> 水泵的运行时间积累统计，及时生成设备检修报告，合理安排检修。其他设备：> 监测排污潜水泵的运行状态和故障报警信号。> 检测污水、集水坑的超高水位报警信号。> 潜水泵的启停控制。> 监测消防水泵、喷淋泵、稳压泵的运行状态和故障报警信号。>消防喷淋泵的启停控制。监测消防水池的超高、超低水位报警信号。各水泵运行时间积累统计，及时生成设备检修报告，合理安排检修。给排水系统主要是控制污水、雨水、生活用水和消防用水等系统，一般有以下测控点可供选择：监控对象监控内容点类型说明污水池液位污水超高、超低水位检测DI,DI检测污水高,低水位,超高报警污水泵启停控制,开关状态,故障报警DO,DI,DI控制污水泵启停,监视状态生活水箱液位生活水高,低水位检测DI1DI检测生活水高,低水位生活水泵启停控制,开关状态,故障报警DO,DI,DI用于调节生活水供水压力消防水池消防水池高,低水位检测DLDT检测消防水高,低水位消防水泵启停控制,开关状态,故障报警DO,Dl,Dl控制消防水泵启停,监视状态消防喷淋泵启停控制，开关状态,故障报警DO,Dl,Dl控制消防水泵启停,监视状态给排水系统的一般控制方式如下：1）给排水、消防水的控制方式为：水位超过高水位，启泵排水，水位低于低水位，停泵，水泵一备一用：水位超过超高水位报警，两台泵同时启动。2）生活给水通过变频给水方式控制给水压力，水泵一备一用。六、系统主要组成局部本工程楼宇自控系统采用集散式网络结构模式，为管理层、监控层、现场设备层三网络结构。楼控系统的监控中心与消防中心合用。管理层：中央管理效劳器（采用高性能专用效劳器），中央管理效劳器与各控制分站间通过TCP/IP网络协议进行通信，速率可到达10Mbps；同时管理层设备也可以通过其他网络接口与第三方设备独立的监控子系统集成，完成对整个弱电系统的监控调度工作；监控层：由设置在体育馆各处的现场直接数字控制器（DDC）组成，现场控制器间通过通信线进行连通，并经过网络接口模块与管理层相连；分布在现场各处的直接数字控制器采用对等型通讯方式，并可独立运行。即使局部网络连接发生中断也可以根据事先编制的程序自动进行操作。同时，其他仍与网络连接的控制器依然可以正常的交换数据。三iiPeerToPeerNetwork（同层总线共享无主从方式）可以连接多达100台DDC控制器,速率可到达1.44Mbps0现场设备层：由安装在受控机电设备上的各类传感器和各种执行机构组成的，通过直接现场数字控制器的输出监控点，实现对机电设备的监控功能。1、中央控制室中央工作站系统由PC主机、彩色大屏幕显示器及打印机组成，是BAS系统的核心，它直接可以和以太网相联。整个体育馆内所受监控的机电设备都在这里进行集中管理和显示,内装的中/英文InSight工作软件提供给操作人员下拉式菜单、人机对话、动态显示图形，为用户提供一个非常好的、简单易学的界面；操作简单，操作者无需专业软件知识即可通过鼠标和键盘操作管理整个控制系统。1）设备组成：-Intel工业控制级奔腾计算机-CANON喷墨打印机SANTAK100OWUPS电源一INSIGHT彩色图形控制软件UC,MBC用通讯电缆-通讯界面输接盒(适配器)系统可连接一台或一台以上的工作站作为副控台，作辅助控制和备份之用。2)设备技术要求主控效劳器：ACPU：双核InteIXeon2.6GHZ或以上，二级缓存2X2MB,800WIz双独立前端总线，可扩展至2路CPUod口|A内存：ECC2GB或以上，DDR-ILA硬盘：双SATA硬盘，每个160GB或以上，支持热插拔。A显示器：19”液晶显示器，分辨率不低于1280X1024。A其它:配10/100/100OM以太网卡，键盘鼠标1套，1.44MB软驱,8速DVD或24速CD-RW,至少有2个RS-232串行口和1个打印机并行口，热插拔冗余电源，热插拔冗余风扇。分控工作站：ACPU：IntelPD2.8GHZ或以上；A内存：IGDDR-H或以上;A硬盘：80GBSATA硬盘或以上；A显示器：19”液晶显示器，分辨率不低于1280X1024A其它：配10/10OM以太网卡;键盘鼠标1套；1.44MB软驱；8速DVD或24速CD-RW；至少有2个RS-232串行口和1个打印机并行口。2、网络通讯BAS系统设计中应用网络操作工作站，和独立的DI)C控制器。网络的结构应是两层的,一个是高层动作的同层对同层网络，一个是DDC控制器的特殊的现场网络。建筑自控系统的硬件结构将不会影响对系统数据的获取。当用户需要读取数据和开发控制程序时，BAS网络硬件结构应是透明的。1)同层对同层网络：(1)操作工作站
