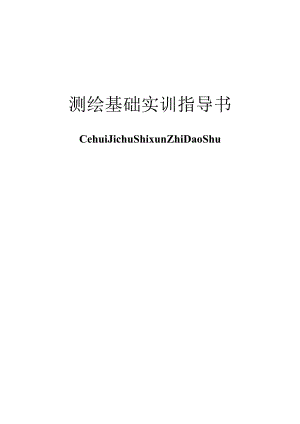

测绘基础实训指导书.docx

测绘基础实训指导书CehuiJichuShixunZhiDaoShu第一部分测量学实验与实习须知1一、实验与实习一般要求1二、使用测量仪器规则1三、外业记录规则2四、仪器损坏赔偿规则2第二部分测量实验指导3实验一：水准仪的认识和使用3实验二：普通水准测量（闭合）4实验三：四等水准测量（闭合）5实验四：光学经纬仪的认识和使用6实验五：水平角观测（方向法）8实验六：距离测量（视距测量）9实验七：导线测量（闭合）10实验八：全站仪的认识和使用10第三部分测量教学实习13一、实习目的13二、实习任务13三、实习基本过程13四、实习工作要求14五、实习内外业工作注意事项14六、实习测量工作的技术要求15七、实习组织16八、应提交的实习成果16九、实习报告提纲17十、个人实习成绩的评定标准17第四部分实验报告19实验报告一水准仪的认识和使用19实验报告二普通水准测量（闭合）21实验报告三四等水准测量（闭合）23实验报告四光学经纬仪的认识和使用25实验报告五水平角观测（方向法）27实验报告六距离测量（视距测量）29实验报告七导线测量（闭合）31实验报告八全站仪的认识和使用33第一部分测量学实验与实习须知测量学的理论教学、实验教学和实习教学是本课程的三个重耍的教学环节。坚持理论与实践的紧密结合，认真进行测量仪器的操作应用和测量实践训练，才能真正掌握测量学的基本原理和基本技术方法。一、实验与实习一般要求1、实验或实习课前，应阅读教材中有关内容和预习测量实验与实习指导书中相应项目。了解学习的内容、方法和注意事项。2、实验或实习时分小组进行。学生班班长向任课教师提供分组的名单，确定小组负责人。3、实验和实习是集体学习行动，任何人不得无故缺席或迟到；应在指定场地进行，不得随便改变地点。4、在实验和实习中认真的观看指导老师进行的示范操作，在使用仪器时严格按操作规则进行。二、使用测量仪器规则测量仪器是精密光学仪器，或是光、机、电一体化贵重设备，对仪器的正确使用，精心爱护和科学保养，是测量人员必须具备的素质，也是保证测量成果的质量、提高工作效率的必要条件。在使用测量仪器时应养成良好的工作习惯，严格遵守下列规则。1、仪器的携带携带仪器前，检查仪器箱是否扣紧，拉手和背带是否牢固。2、仪器的安装(1)安放仪器的三脚架必须稳固可靠，特别注意伸缩腿稳固。(2)从仪器箱提取仪器时，应先松开制动螺旋，用双手握住仪器支架或基座,放到三脚架上。一手握住仪器，一手拧连接螺旋，直至拧紧。(3)仪器取出后，应关好箱盖，不准在箱上坐人。3、仪器的使用(1)仪器安装在三脚架上之后，无论是否观测，观测者必须守护仪器。(2)仪器镜头上的灰尘、污痕，只能用软毛刷和镜头纸轻轻擦去。不能用手指或其他物品擦，以免磨坏镜面。(3)旋转仪器各部分螺旋要有手感。制动螺旋不要拧得太紧，微动螺旋不要旋转至尽头。4、仪器的搬迁(1)贵重仪器或搬站距离较远时，必须把仪器装箱后再搬。(2)水准仪近距离搬站，先检查连接螺旋是否旋紧，松开各制动螺旋，收拢三脚架，一手握住仪器基座或照准部，一手抱住脚架，稳步前进。5、仪器的装箱（1）从三脚架取下仪器时，先松开各制动螺旋，一手握住仪器基座或支架,一手拧松连接螺旋，双手从架头上取下装箱。（2）在箱内将仪器正确就位后，拧紧各制动螺旋，关箱扣紧。三、外业记录规则1、观测数据按规定的表格现场记录。记录应采用2,或3”硬度的铅笔。记录者听到观测数据后应复诵一遍记录的数字，避免记错。2、记录者记录完一个测站的数据后，当场应进行必要的计算和检核，确认无误后，观测者才能搬站。3、对错误的原始记录数据，不得涂改，也不得用橡皮擦掉，应用横线划去错误数字，把正确的数字写在原数字的上方，并在备注栏说明原因。四、仪器损坏赔偿规则1、由于仪器摔倒导致的仪器损坏，摔坏者负责修复，并承担所有费用。2、仪器架设后，观测者负责仪器安全，若无观测者，全组组员共同负责。3、摔坏贵重仪器者，取消考试资格。第二部分测量实验指导实验一：水准仪的认识和使用一、目的和要求（1）了解DS3微倾式水准仪的级别构造和性能，认识其主要不见的名称和作用。（2）练习水准仪的安置、瞄准、读书。（3）练习普通水准测量的实测、记录和计算方法。二、实验准备每实验小组的仪器工具：DS3水准仪一台、测伞一把、水准尺二把、尺垫二个、记录板（含记录纸）一块。三、水准测量的基本操作与仪器的认识1、安置仪器，安置水准仪和竖立标尺。（1）水准仪的安置：水准仪安置在三脚架上。要求是：高度适当，大致水平，稳固可靠。（2）竖立标尺：要求：一，竖直；二，稳当。仪器安置完毕，应认识仪器各部件的名称和作用，认识标尺的刻划及读数的方法。2、粗略整平。（1）相对转动两个脚螺旋，使圆水准器的水准气泡移向两脚螺旋的中间位置。（2）转动第三个脚螺旋，使气泡移到圆水准器的中心。熟练的操作,可以将上述二步骤合二而一,同时进行。即在相对转动两个脚螺旋的同时，转动第三个脚螺旋,使圆水准气泡居中。3、瞄准标尺。即瞄准后视尺，开始的瞄准工作要经历粗瞄、对光、精瞄的过程，同时应注意消除视差。使望远镜十字丝纵丝对准标尺的中央。4、精确整平。转动微倾旋钮，观察符合气泡影像符合，实现望远镜视准轴精确整平。5、读数和记录。根据望远镜视场中十字丝横丝所截取的标尺刻划，读取该刻划的数字。读数的方法：先小后大。记录，按读数的先后顺序回报，回报无异议及时记录。以上3至5步骤是观测后视尺的操作，获得一次后视读数a。后续是观测前视尺的操作。6、瞄准标尺，即瞄准前视尺。一测站前、后视距基本相等，瞄准前视尺不必重新对光。7、精确整平。方法同4步骤。8、读数和记录。方法同5步骤。四、改变仪器高法该法在测站观测中获得一次高差观测值"之后，变动水准仪的高度再进行二次高差观测，获得新的高差观测值乂。具体观测步骤：（1）一次观测：观测顺序为：后视一后视读数。'一前视一前视读数人（2）变动三脚架高度（IOCm左右），重新安置水准仪。（3）二次观测：后视读数优一前视读数（4）计算与检核：按记录的顺序进行，并判断两次高差互差是否超限。检核合格则计算，即=（a'+）/2；否则重测。变动三脚架高度约IoCm的二次观测，目的在于检核和限制读数（尤其是分米读数）的可能差错，提高观测的可靠性和精确性。实验二：普通水准测量（闭合）一、目的和要求（1）练习水准测量测站和转点的选择、水准尺的立尺方法、测站上的仪器操作。（2）掌握水准测量的施测、记录、高差闭合差调整和高程计算的方法。二、实验准备每实验小组的仪器工具：DS3水准仪一台、测伞一把、水准尺二把、尺垫二个、记录板（含记录纸）一块。三、方法和步骤1、从实验场地的某一水准点出发，选定一条闭合水准路线，其长度以安置4-5个测站、视线长度40-60m为宜。立尺点可以选择有凸出点的固定地物或安放尺垫。2、在起点（某一水准点）与第一个立尺点的中间（前、后视的距离大致相等，用目估或步测）安置并粗平，观测者按下列顺序观测：（1）后视立于水准点上的水准尺，瞄准，精平，读数；（2）前视立于第一点上的水准尺，瞄准，精平，读数；3、观测者的每次读数，记录者应当场记下；后视、前视完毕，应当场计算高差，并作测站检核。填写普通水准测量记录。4、依次设站，用相同的方法进行观测，直至回到出发的点。5、全线路实测完毕，应作线路检核，计算高差闭合差是否超限，如果超限要重新进行测量；否则，填写完成成果整理表。实验三：四等水准测量（闭合）一、目的和要求（1）进一步熟悉水准仪的操作，掌握用双面水准尺进行四等水准测量的观测、记录和计算方法。（2）熟悉四等水准测量的主要技术指标，掌握测站和路线的检核方法。二、实验准备每实验小组的仪器工具：DS3水准仪一台、测伞一把、双面水准尺二把、尺垫二个、记录板（含记录纸）一块。三、双面尺法观测步骤1、从实验场地的某一水准点出发，选定一条闭合水准路线，其长度以安置45个测站、视线长度40-60m为宜。立尺点可以选择有凸出点的固定地物或安放尺垫。2、在起点（某一水准点）与第一个立尺点的中间（前、后视的距离大致相等，用目估或步测）安置并粗平，观测者按下列顺序观测：（1）观测黑面：利用十字丝的上、下、中丝获得后视尺黑面刻划数字上黑、下黑和a黑；利用十字丝的上、下、中丝获得前视尺黑面刻划数字上黑、下黑和b黑；（2）观测红面：利用十字丝的中丝获得后视尺、前视尺的红面刻划数字a红和b红。（3）观测程序：，黑-b黑-b红-a红"，即”a尺黑面-b尺黑面-b尺红面-a尺红面，3、观测者的每次读数，记录者应当场记下，按观测程序，表头说明观测、记录的内容，其中（1）、（2）（18）表示记录计算的顺序；后视、前视完毕，应当场计算高差，并作测站检核。填写四等水准测量记录。4、依次设站，用相同的方法进行观测，直至回到出发的点。5、全线路实测完毕，应作线路检核，计算高差闭合差是否超限，如果超限要重新进行测量；否则，填写完成成果整理表。四、技术要求1、视距长度：80m2、视距差：5m3、视距累积差：WIOmf4视线最低高度20.2m5、基、辅分划（黑、红面）读数差3.0mm6、基、辅分划（黑、红面）高差较差W5.0mm7I汨A差<±20Zmm或±6>fnmm实验四：光学经纬仪的认识和使用一、目的和要求（1）了解DJ6级光学经纬仪的基本构造及主要部件的名称和作用。（2）掌握经纬仪的基本操作方法一对中、整平、瞄准、读数。（3）练习盘左、盘右操作和配置度盘。二、实验准备每实验小组的仪器工具：DJ6经纬仪一台、测伞一把、标杆（花杆）二支、记录板（含记录纸）一块。三、经纬仪的安置。1、三脚架对中将三脚架安置在地面点上。要求：高度适当，架头概平，大致对中，稳固可靠。伸缩三脚架架腿调整三脚架高度，在架头中心处自由落下一小石头，观其落下点位与地面点的偏差，若偏差在3。初之内，则实现大致对中。三脚架的架腿尖头尽可能插进土中。2、经纬仪对中这是精密对中的工作。（1）安置经纬仪：从仪器箱中取出经纬仪放在三脚架架头上（手不放松），位置适中。另一手把中心螺旋（在三脚架头内）旋进经纬仪的基座中心孔中，使经纬仪牢固地与三脚架连接在一起。（2）脚螺旋对中：这是利用基座的脚螺旋进行精密光学对中的工作。光学对中器对光（转动或拉动目镜调焦轮），使之看清光学对中器的分划板和地面,同时根据地面情况辨明地面点的大致方位。二手转动脚螺旋，同时眼睛在光学对中器目镜中观察分划板标志与地面点的相对位置不断发生变化情况，直到分划板标志与地面点重合为止，则用脚螺旋光学对中完毕。3、三脚架整平（1）任选三脚架的二个脚腿，转动照准部使管水准器的管水准轴与所选的二个脚腿地面支点连线平行，升降其中一脚腿使管水准器气泡居中。（2）转动照准部使管水准轴转动90。，升降第三脚腿使管水准器气泡居中。升降脚腿时不能移动脚腿地面支点。升降时左手指抓紧脚腿上半段，大拇指按住脚腿下半段顶面，并在松开箍套旋钮时以大拇指控制脚腿上下半段的相对位置实现渐进的升降，管水准气泡居中时扭紧箍套旋钮。整平时水准器气泡偏离零点少于2或3格。整平工作应重复一二次。4、精确整平（1）任选二个脚螺旋，转动照准部使管水准轴与所选二个脚螺旋中心连线平行，相对转动二个脚螺旋使管水准器气泡居中。管水准器气泡在整平中的移动方向与转动脚螺旋左手大拇指运动方向一致。（2）转动照准部90。，转动第三脚螺旋使管水准器气泡居中。重复1）2）使水准器气泡精确居中。5、瞄准被瞄准的地面点上应设立观测目标，目标中心在地面点的垂线上。（1）一般瞄准方法正确做好对光工作，先使十字丝象清楚，后使目标象比较清楚；大致瞄准，即松开水平、垂直制动螺旋（或制动卡），按水平角观测要求转动照准部使望远镜的准星对准目标，旋紧制动螺旋（或制动卡）；精确瞄准，即转动水平、垂直微动螺旋，使望远镜的十字丝象的中心部位与目标有关部位相符合。（2）水平角测量的精确瞄准：要求目标象与十字丝象靠近中心部分的纵丝相符合；如果目标象比较粗，则用十字丝的单纵丝平分目标；如果目标象比十字丝的双纵丝的宽度细，则目标象平分双纵丝。6、读数在经纬仪瞄准目标之后从读数窗中读水平方向值。读数时应注意：（1）读数窗的视场明亮度好。如果明亮度差，则应调整采光镜，让更多的光进入光学系统，使读数窗视场清晰。（2）按不同的角度测微方式读数，精确到测微窗分划的0.1格。如按分微尺测微方式读数，直接从读数窗读度数和分微尺上的分，估读到0.1'。（3）在观测中，读数与记录”有呼有应，有错即纠，应，即记录者对读数回报无误后再记;纠正记错的原则”只能划改，不能涂改”。划改，即将错的数字划上一斜杆，在错字附近写上正确数字。（4）最后的读数值应化为度、分、秒的单位。四、其他练习1、盘左、盘右进行观测练习松开望远镜制动螺旋，将望远镜从盘左转为盘右（或相反），进行瞄准目标和读数的练习。2、改变水平度盘位置的练习（1）度盘变换钮配置转动照准部使望远镜瞄准起始方向目标；打开度盘变换钮的盖子（或控制杆），转动变换钮，同时观察读数窗的度盘读数使之满足规定的要求；关闭度盘变换钮的盖子（或控制杆）。（2）复测钮配置复测钮控制着度盘与照准部的关系，复测钮配置度盘的具体方法：关复测钮，打开水平制动旋钮转动照准部，同时在观察读数窗的度盘读数使之满足规定的要求；开复测钮，转动照准部照准起始方向，并用水平微动旋钮精确瞄准起始方向。关复测钮，使水平度盘与照准部处于脱离状态。实验五：水平角观测（方向法）一、目的和要求掌握用DJ6级光学经纬仪进行方向观测法水平角观测的操作、记录、计算和各项限差的检核。二、实验准备每实验小组的仪器工具：DJ6经纬仪一台、测伞一把、标杆（花杆）二支、记录板（含记录纸）一块。三、方向法水平角观测（二测回）1、准备工作（1）按要求在地面点安置经纬仪和树立目标。（2）选定起始方向。（3）根据观测方向的相应距离做好望远镜的对光。对光时选择平均距离上的假定目标作为对光的对象。如果距离大于500m,可认为同等距离长度对待。（4）根据需要进行水平度盘配置。初始观测瞄准起始方向时，度盘读数应稍大于0。2、观测方法（1）盘左观测按顺时针转动照准部的方向瞄准目标；在分别瞄准目标后立即读数，记录。（2）盘右观测沿横轴纵转望远镜180。，转动照准部使仪器处于盘右位置；按逆时针转动照准部的方向瞄准目标；在分别瞄准目标后立即读数，记录。四、计算与检核:计算与检核工作步骤（1）计算半测回角度观测值，即计算盘左°左和盘右二右（2）检核，即计算并检核Aa是否大于容许误差Aa容。即=a.口右VAa容=±30"。3）检核结果小于容许误差A。容，计算一测回二平。左+右平=一2L实验六：距离测量（视距测量）一、目的和要求（1）掌握DJ6级光学经纬仪竖直角测回法测定的原理、方法及操作过程。（2）掌握视距测量的原理、方法、操作流程，并能够利用视距测量公式计算水平距离。二、实验准备每实验小组的仪器工具：DJ6经纬仪一台、视距尺1支、测伞一把、计算器1个（自备）、记录板（含记录纸）一块。三、竖直角测量中丝法，即以十字丝中横丝的观测方法。1、准备工作：（1）做好经纬仪与目标安置工作；（2）根据选定的方向做好对光。2、盘左观测（1）瞄准目标。望远镜视场目标象的顶面与十字丝象靠近中间的中横丝相切，或目标象的顶面平分十字丝象的双横丝，或十字丝的单横丝平分目标象的中间位置。（2）精平，即转动微倾旋钮，使竖直度盘的水准器气泡居中。（3）读数。与水平角测量的读数方法相同。3、盘右观测观测步骤同上述盘左观测。4、计算竖直度盘的刻划顺序按顺时针顺序。（1）竖直角的计算公式Z?-L-180平=-2360（L+R）X=2（2）计算中的限差X及Ax的限差:一般说来，经纬仪的X不要太大，Xl,OAx称为指标差之差。观测竖直角对X有严格的要求，如DJ2经纬仪AW15",DJ6经纬仪AxW25（低等级）。竖直角互差a的限差:同X的限差。四、视距测量（往返观测）（1）在场地内选者两点A、B,首先在其中一点上安置经纬仪，对中、整平后，在另一点放置视距尺。（2）瞄准视距尺，读取竖直度盘读数L、上、下丝读数，将数据填入表中，并按照公式计算水平距离斜距为：D,=Kl,=Klcosa平距为：D=D,cosa=Klcos2a（3）交换仪器和视距尺的位置，重复上述操作。实验七：导线测量（闭合）一、目的和要求掌握经纬仪钢尺导线测量的布设、施测和计算方法。二、实验准备每实验小组的仪器工具：DJ6经纬仪一台、30m钢尺1把、测伞一把、标杆（花杆）二支、记录板（含记录纸）一块。三、方法和步骤（1）在测区内选定由4-5个导线点组成的闭合导线。在选定导线点位置的地面上打下木桩，钉上小钉或用油漆标定点位并编上点号，绘出导线略图。（2）用钢尺往、返丈量各导线边的边长，读至毫米，取平均值。（3）采用测回法观测导线各转折角（内角），测一个测回。（4）计算：角度闭合差、导线全长相对闭合差，判断是否超限，如果超限，重新进行测量；否则，内业计算各导线点坐标。实验八：全站仪的认识和使用一、目的和要求（1）了解全站仪的基本构造及主要部件的名称和作用。（2）掌握全站仪的基本操作方法，并练习水平角、竖直角和距离的观测。二、实验准备每实验小组的仪器工具：全站仪一台、测伞一把、棱镜1支。三、了解全站仪的主要部件及作用（南方NTS全站仪）全站仪由电子经纬仪、测距仪和微处理器三部分组合。测距仪、微处理器分别内藏在望远镜和照准部支架一侧。从外部来看经纬仪的操作旋纽，全站仪都有。两者的主要差别在于全站仪有按键和显示屏。这是操作者经常使用的部件。Is全站仪外貌2、键盘显示窗距离竖直角水平角开关 按2秒水平方向置零键垂直角斜率键测角测距 转换键四、技术指标：1、角度测量:显示1（5）,精度±2"（士5）。2、距离测量:精度±（5+5"wO）;测程1.52.5氏%测量时间,6、3、1秒。四、操作特点初始化、不平显示、键功能多。（1） PWR开关。按2秒可开可关。仪器安置后按PWR开，屏幕显示“OSET”，应初始化，即开垂直制动，纵转望远镜可实现。（2） R/L左右旋选择键。按一次，屏幕左下角显示“HR”，顺时针转动方向增加水平度盘记数。按一次，屏幕左下角显示“HL”，逆时针转动方向增加水平度盘记数。（3） OSET水平角置0键。连续按2次，水平角显示为0。按一次不起作用。（4） HOLD水平角固定键。连续按2次，水平角显示被固定。按一次不起作用。相当于复测键。（5） V%竖直角与坡度变换键。按一次变换。（6） MODE角、距变换键。按一次变换。（7） Q屏幕照明键。REC记录键。五、基本应用操作1、仪器安置。全站仪、反射器、电池（未关机不得卸）。2、测量准备。（1）角度测量：HR、HL的设定；方向值置零；度盘配置。（2）距离测量：反射器常数、气象改正的设定。加常数、乘常数的设定。3、角度测量。从显示窗获得瞄准目标后的方向值，或按REe键。4、距离测量。（1）测距方式选择。按MODE键一次。（2）连续测距。瞄准反射器后，显示窗有标志，按MEAS键，每3秒测距。中断按MODE键。（3）单次测距。瞄准反射器后，显示窗有“*”标志，连续按MEAS键二次，6秒测距。连续按MODE键二次，回角度测量。（4）跟踪测距。瞄准反射器后，显示窗有标志，按TRK键，每1秒测距。中断按MODE¾o六、专项操作1、参数设定。2、专项测量。第三部分测量教学实习一、实习目的测量实习是测量学理论教学和实验教学之后的一门独立的实践性教学课程，目的在于：1、进一步巩固和加深测量基本理论和技术方法的理解和掌握，并使之系统化、整体化；2、通过实习的全过程，提高使用测绘仪器的操作能力、测量计算能力和绘图能力，掌握测量基本技术工作的原则和步骤；3、掌握路线工程测量基本工作：中线测量和纵断面测量。掌握土木工程测量的一般方法；4、在各个实践性环节培养应用测量基本理论综合分析问题和解决问题的能力，训练严谨的科学态度和工作作风。二、实习任务1、控制测量；（1）导线测量：附合导线、闭合导线各一条及若干支导线，导线点8个以上（不包括所需的已知点），导线点之间长度不少于40米。（2）水准测量：附合水准路线、闭合水准路线各一条及若干水准支线，水准点8个以上（不包括所需的已知点），水准路线总长度350米以上。2、测绘地形图：比例尺1:500,图幅20X30（cm2）或30×20（Cm2）；每位同学测绘地形图一方格。三、实习基本过程1、实习动员，领仪器工具，落实计划；2、测区实地踏勘，选点（导线点、水准点、图根点）；3、测图控制测量外业：导线测量（测角、量边）、四等水准测量；4、控制测量内业：导线计算、水准测量内业、控制点坐标与高程成果表；5、测图准备：图纸、展绘控制点；6、地形图测绘；7、地形图整饰（包括地貌图勾绘）；8、编写实习报告；9、仪器操作考核示；10、还仪器、工具；交测量成果：控制测量资料、图纸；路线中线测量及纵断面绘制的资料、图纸；建筑基线的定位的资料、图纸；实习报告；11实习总结。四、实习工作要求实习是综合性实践教学，有明确计划性；实习外业工作在校园里开展，车辆和行人干扰因素较多，实习工作以小组为单位，独立作业，工作强度大。为了保证完成教学任务，必须有高度组织纪律性，协调一致完成各项实习工作。1、各小组根据实习安排，制定工作计划并执行。各小组实习工作计划可按实习基本过程和实习日历详细制定。2、每位同学按小组安排，充分准备，认真完成当天工作。3、遵守纪律和考勤制度。4、注意安全，爱护仪器工具，防止事故。5、协商一致，团结主动积极做好各项工作。五、实习内外业工作注意事项1、外业记录原始记录应清楚、整齐，不得涂改。如记错可以用横线划掉，将正确数字写在上方。观测角度的最后成果，写成度、分、秒形式；水准测量高差精确至mm；光电测距或钢尺丈量精确至mmo2、内业计算各人要独立完成内业计算，并在组内进行检核。计算表格包括：导线计算、水准路线内业计算。整理一份控制点点位成果表。3、地形图测绘按经纬仪测绘法。测图前应检查测站点及定向点在图纸上展点的正确性，确定无误后才能进行测图。图内的碎部点数量要足够，注记高程的碎部点最大点距23厘米，绘图线条标准、清晰，注记完整、修饰后版面整洁美观，字样端正，图幅之间接边无误。六、实习测量工作的技术要求1、导线测量：经纬仪钢尺量距。（1）角度观测：仪器：经纬仪；方向法，二测回，4±3（T；（2）观测目标：花杆（应尽量观测花杆底部）；（3）光学对中误差2mm；（4）整平误差：在测站观测中，水准气泡在测回间偏差1格；（5）导线边测量：钢尺量距：用普通钢尺丈量法，往返丈量。（6）往返测相对互差：L/11.2000（7）角度闭合差：加40G（8）导线全长相对闭合差：2、水准测量：双面尺法。（1）两次仪器高测得的高差之差5mm;（2）视距长度80m;（3）前后视距差5m;（4）前后视距差累计10m;（5）高差闭合差：士9（或土30y）nn3、地形图测绘：经纬仪测绘法：测量碎部点的方向、平距、高程；图板上碎部点定位、注高程；勾绘。（1）图板图幅方格边误差±02mm;（2）检查方向偏差0.3mm;（3）视距长度v60m,非重要地物可放宽到100m。（4）主要地物的测绘：建筑物外廊，以墙角为准测量，一般要求测三个点以上（包括墙长大于30m）,高程注记到cm；图上大于05mm重要地物，如台阶、花坛、小路应按比例测绘；独立地物，如消防水龙头、报栏、单车棚、电杆、下水道出入口、30cm的树木应表示在图上；高差大于05m的陡坎、栏杆，应测其高度并在符号附近；房屋注明层次、结构性质、所在单位。B、钢筋混凝土、钢结构。C、混凝土结构。D、混合结构。E、破土结构。如B4表示四层楼钢筋混凝土结构。最后成图经整饰。字头朝北，数字清楚端正。七、实习组织1、组织机构：（1）由教师、班长、学习委员组成实习领导机构，下设实习小组；（2）实习小组由四至五人组成，设组长、副组长各一人；（3）每日的外业实习工作由小组成员轮流当责任组长。2、职责：（1）班长：检查全班各组考勤和各小组实习进度，协助解决实习有关事宜。（2）学习委员：检查各组仪器使用情况，收集各小组的实习成果。（3）组长：提出制订本组的实习工作计划，安排责任组长，全组讨论通过。收集保管本组的实习资料和成果。实习工作计划表内容：日期、星期、实习内容、责任组长。（4）副组长：负责本组仪器的保管及安全检查、保管本组实习内业资料。（5）责任组长：执行实习计划，安排当天实习的具体工作，登记考勤，填写实习日志。注意做好准备。责任组长如实记录实习日志。实习日志内容：当天实习任务，完成情况，存在问题,小组出勤情况。八、应提交的实习成果1、外业观测原始记录：水平角观测记录，水准观测记录，距离观测记录，极坐标法测设数据记录。2、计算成果（每人各1份）：水准路线计算成果，导线计算成果。3、图件：地形图每组一张。4、实习日志：每组一份。5、实习报告（每人1份）。九、实习报告提纲1、概述：承担的实习任务、时间、地点，实习测区概况（地貌、物地情况，控制点分布告情况），完成实习任务的计划及完成情况。2、外业工作情况：控制点的选定、观测。施工测量及管道测量的数量及质量的说明（兼有略图）。测图的方法及质量说明。整个实习过程使用仪器的情况说明。3、实习的主要成果的质量统计。4、实习的分工安排及方法小结。5、实习体会：整个实习过程的认识，实习经验和教训，实习建议。十、个人实习成绩的评定标准测量实习外业是以小组为单位集体完成的。为了客观全面地反映个人在实习中的情况，特制订本评定标准，内容如下：表：实习成绩的评定标准序号项目基本要求考核依据评分1考勤与纪律按时上下班，全勤、服从指挥、不影响他人、不损坏公共财物20实习日志监督记录1/3缺勤实习不及格,实行8小时工作制，迟到一次扣1分。隐瞒考勤加倍扣分。2观测与计算记录齐全、数据准确整洁、表格整齐、计算数据可靠、完成实习的观测任务20小组观测记录个人计算资料（高程、导线等）小组成果满分10分，个人成果满分10分,成果缺一扣2分。伪造成果0分。3仪器操作无事故全组仪器完好无损、操作熟练、数据整洁无误（角度距离高程测图）20实习日记事故记录操作考核材料重大事故实习不及格，记录满分5分，操作满分10分。4绘图按要求完成地形图测绘、地形图样符合实习要求、按要求完成地形图绘制20小组地形图个人绘地貌图小组满分10分个人满分10分5总结报告符合提纲要求、分析说明正确、按时提交成果20个人提交的实习报告基本要求15分，有新创意20分，实习班干部协作好另加分注：1）抄袭成果视情况扣分，直至该项目扣为零分。2）违反操作规程损坏仪器设备，除扣分外还按设备处理赔偿。3）表中1、2、3、4、5项中有二项不及格，则实习不及格。总分不及格则实习不及格。4）不及格学生安学校规定到下一届学生班重新实习。第四部分实验报告实验报告一水准仪的认识和使用班级：小组：姓名：指导教师：日期：成绩：一、课前预习1、实验目的和要求。2、实验所需的主要仪器及工具。3、绘图说明水准测量的基本原理，并指出水准测量的基本要求。4、简述水准仪使用的基本步骤和操作要领。二、课堂完成1、根据图14,填写完成表11。图1-1表1-1序号操作部件作用123456782、完成下列填空。（1）安置仪器后，转动使圆水准器气泡剧中，气泡移动的方向与一致。（2）转动可看清十字丝；转动精确瞄准水准尺；转动使管水准器气泡符合。3、用改变仪器高的方法，测定地貌两点的高差，并指出哪一点较高，完成表l-2o表1-2测站测点后视前视高差平均高差高低1212实验报告二普通水准测量（闭合）班级：小组：姓名：指导教师：日期：成绩：一、课前预习1、实验目的和要求。2、实验所需的主要仪器及工具。3、简述水准路线测量外业的实施步骤及注意事项。二、课堂完成1、绘制所布测的水准路线的示意图。2、仪5路线观测与记录，完成表2。表2-1：普通水准测量手簿，天气：地点：现测记录操作者：记录者：测站测点后视读数a/m前视读数b/m高差h/m备注核算校计三、课后完后成果整理,完成表2-2。表2-2：水准路线内WL计算表点路程长度（KM）或测站数实测高差h/m高差改正数mm改正后高差h/m高程/m备注核算校计2、结果分析与总结（体会、建议）。实验报告三四等水准测量（闭合）班级：小组：姓名：指导教师：日期：成绩：一、课前预习1、实验目的和要求。2、实验所需的主要仪器及工具。3、简要说明四等水准测量需要测定的数据有哪些，需要计算的数据有哪些。4、简述四等水准测量的技术限差。二、课堂完成1、路线观测与记录，填写完成表3-1。表3-1：四等水准测量手簿仪器：天气：地点：观测记录操作者：记录者：测站编号后视尺下丝前视尺下丝方向及尺号标尺读数黑+K-红高差中数备注上丝上丝后视距前视距黑面红面视距差dd1后-XX-刖后一前2后前后一前3后前后一前4后刖后一前5后前后一前6后前后一前计算(9)=(10)=(12)末二总视距二(3)=(8)=(6)=(7)=(16)=(17)=(16)+£(17)-0.100=2(18)=(18)=实验报告四光学经纬仪的认识和使用班级：小组：姓名：指导教师：日期：成绩：一、课前预习1、实验目的和要求。2、实验所需的主要仪器及工具。3、绘图说明水平角度测量的基本原理，并指出水平角度测量的基本要求。4、简述经纬仪使用的基本步骤和操作要领。二、课堂完成1、根据图4-1,填写完成表4-1。图4-1表4序号操作部件作用1234567892、完成下列题目。（1）经纬仪安置的步骤应是O经纬仪对中、三脚架对中、三脚架整平、精确整平。三脚架对中、经纬仪对中、三脚架整平、精确整平。三脚架整平、经纬仪对中、三脚架对中、精确整平。（2）三脚架整平主要通过o（3）十字丝看不清，须转动:目标看不清，须转动o（4）经纬仪的精确整平，须反更调整,使在个相互垂直的方向上气泡都居中；气泡移动的方向与一致。实验报告五水平角观测（方向法）二、课堂完成1、方向法测定测站点至四目标点方向间的水平角（2测回），完成表表51：水平角观测手簿仪器：天气：地点：观测记录操作者：记录者：测站测回数il标水平度盘读数2C=L-R+180L+R+1802归零后方向值各测回归零平均方向值水平角盘左（L）盘(R)（°，）(")（°，）（°，）（°，）（，）O1ABCDA2ABCDA2、思考题（1）从理论上讲，盘左、盘右瞄准同一目标时，其水平度盘读书间有何关系。（2）如果要进行6个测回观测，每个测回的起始方向度盘读数应配置为多少。3、结果分析与总结（体会、建议）。实验报告六距离测量（视距测量）班级：小组：姓名：指导教师：日期：成绩：一、课前预习1、实验目
