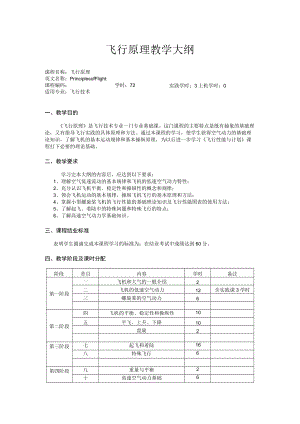

飞行原理教学大纲.docx

飞行原理教学大纲课程名称：飞行原理英文名称：PrinciplesofFlight实践学时：3上机学时：0课程编码：学时：72适用专业：飞行技术一、教学目的飞行原理是飞行技术专业一门专业基础课。这门课程的主要特点是既有抽象的基础理论，又有指导飞行实践的具体原理和方法。通过本课程的学习，使学生获得空气动力的基础理论知识，了解飞机的基本运动规律和基本操纵原理，为以后进一步学习飞行性能与计划课程打下必要的理论基础。二、教学要求学习完本大纲的内容后，应达到以下要求：1、理解空气低速流动的基本规律和飞机的低速空气动力特性；2、充分认识飞机平衡、稳定性和操纵性的概念和规律；3、领会飞机运动的基本规律，操纵飞机飞行的基本原理和方法；4、掌握小型螺旋桨飞机的飞行性能的基础理论知识及飞行性能图表的使用方法；5、了解起飞、着陆中的特殊问题和特殊飞行的特点；6、了解高速空气动力学基础知识。三、课程结业标准表明学生圆满完成本课程学习的标准为：在结业考试中成绩达到60分。四、教学阶段及课时分配阶段章目内容学时备注第一阶段一飞机和大气的一般介绍2二飞机的低速空气动力12含实践课3学时三螺旋桨的空气动力6第二阶段四飞机的平衡、稳定性和操纵性10五平飞、上升、下降10盘旋2第三阶段七起飞和着陆16八特殊飞行6第四阶段九重量与平衡2十高速空气动力基础6合计72第一阶段低速空气动力学的基础知识20学时(一)本阶段教学目的L了解本学科学习内容和学习方法；2. 了解飞机和大气的一般知识；3 .理解机翼升力、阻力、螺旋桨拉力的产生及其变化规律,增升装置(襟翼和缝翼)；4 .掌握螺旋桨副作用对飞行的影响及其修正方法。通过本阶段内容学习，学生应掌握空气动力酌产生及其变化规律,为学习后面内容奠定基础。(二)分课计划第一课飞机和大气的一般介绍2学时L本课教学内容要点(1)前言(什么是飞行原理；为什么要学习飞行原理；怎样学好飞行原理)；(2)飞机的主要组成部分及其功用；(3)操纵飞机的基本方法；(4)机翼的切面形和平面形；(5)空气的粘性和压缩性；(6)大气分层；(7)国际标准大气。2.本课教学要求(1)理解描述机翼切面形状和平面形状的主要参数:厚弦比、相对弯度、最大厚度位置、展弦比、尖削比、后掠角；(2)掌握国际标准大气的规定和应用；(3) 了解空气的粘住和压缩性,操纵飞机的基本方法。第二课空气流动的描述2学时1、本课教学内容要点(1)相对气流；(2)迎角；(3)流线谱。2、本课教学要求(1) 了解相对气流的概念；(2)理解相对气流速度和空气动力的关系；(3)理解相对气流速度的方向及相对气流速度与地速和风速的关系；(4)理解迎角的定义，能区分正、负和零迎角；(5)掌握流线谱的规律。第三课空气低速流动的基本规律和升力2学时1、本课教学内容要点(1)连续性定理；(2)伯努利定理；(3)升力；(4)升力公式。2、本课教学要求)z> l !/ 12 3 4 z(v zf /( /(X理解连续性定理的含义：理解伯努利定理的含义和表达式；掌握伯努利定理的使用条件；理解升力产生的原理、升力的方向和位置；(5)了解机翼压力分布规律；(1)了解升力公式的表述和含义。第四课阻力的产生2小时1 .本课教学内容要点(1)压差阻力的产生(原因，附面层气流分离)；(2)摩擦阻力的产生(原因,层流附面层摩擦阻力小)；(3)诱导阻力(概念,产生原因,洗流和下洗角)；(4)干扰阻力产生的原因。2 .本课教学要求(1)理解低速附面层分离的原因和分离点移动的规律；(2)理解压差、摩擦、诱导、干扰阻力产生的原因；3 3)了解层流摩擦阻小的原因、洗流和下洗角沿翼展的分布。第五课影响升力和阻力的因素2小时4 .本课教学内容要点(1)迎角对升力和阻力的影响(迎角概念,迎角对升力的影响及升力系数曲线,迎角对阻力的影响及阻力系数曲线)；(2)飞行速度和空气密度对升力、阻力的影响；5 .本课教学要求(1)掌握升力和阻力随迎角、飞行速度和空气密度变化的规律：(2)熟悉升力系数曲线和阻力系数曲线；(3)了解机翼面积、形状和飞机表面质量对升力和阻力的影响。第六课空气动力性能2小时L本课教学内容要点(1)升力和阻力公式(公式和应用)；(2)飞机的升阻比(升阻比概念,升阻比随迎角的变化规律,升阻比曲线)；(3)飞机极曲线(极曲线的由来和用途)。2.本课教学要求(1)掌握飞机极曲线的用途(会画会用)；(2)理解升力和阻力公式的物理意义；(3)熟悉升阻比随迎角的变化规律。第七课飞机的增升装置原理2小时1 .本课教学内容要点(1)前缘缝翼(大迎角下缝翼增开的原理,缝翼自动张开原理)：(2)后缘襟翼(襟翼的功用,增升的基本方法和原理,放襟翼对气动性能的影响)；(3)前缘襟翼介绍。2 .本课教学要求(1)理解襟翼的功用,增升的基本方法和原理,放襟翼时对气动性能的影响；(2) 了解前缘襟翼和前缘缝翼增升原理。第八课螺旋桨拉力产生2小时L本课教学内容要点(1)螺旋桨介绍；(2)桨叶的运动；(3)桨叶迎角的变化；(4)螺旋桨总空气动力的产生原因,总空气动力方向的确定方法；(5)螺旋桨拉力和旋转阻力产生的原因；(6)螺旋桨拉力和旋转阻力公式。2.本课教学要求(1)熟悉桨叶的运动图形和桨叶迎角的变化规律；(2)理解螺旋桨拉力和旋转阻力的产生；(3) 了解螺旋桨拉力和旋转阻力公式。第九课螺旋桨拉力在飞行中的变化2小时L本课教学内容要点(1)拉力随飞行速度的变化(变化规律,螺旋桨可用拉力曲线)；(2)拉力随油门和转速的变化(变化规律,变距杆和油门杆的配合使用方法)；(3)拉力随飞行高度的变化；(4)螺旋桨负拉力介绍(发动机正常工作时和停车负拉力产生的原因)；(5)螺旋桨有效功率和效率介绍(概念,规律，曲线).2.本课教学要求(1)熟悉螺旋桨可用拉力曲线和螺旋桨有效功率曲线随油门、飞行高度的变化；(2)掌握拉力随飞行速度、高度、油门的变化规律；(3)了解螺旋桨负拉力产生的原因。第十课螺旋桨的副作用2小时1 .本课教学内容要点(1)螺旋桨滑流的扭转作用(扭转的原因,大小,对飞行的影响,修正方法)；(2)螺旋桨的反作用力矩(原因,大小,影响,修正方法)：(3)螺旋桨的进动(原因,大小,对飞行的影响,修正方法)。2本课教学要求(1)理解螺旋桨滑流扭转作用、反作用力矩、螺旋桨进动对飞行的影响,掌握修正的方法；2 2)了解三种副作用产生的原因。第二阶段飞机的基本运动规律和操纵飞机飞行的基本方法及原理22小时(一)本阶段教学目的1 .理解作用于飞机上的力和力矩与飞行轨迹、飞行状态的关系；2 .掌握保持和改变飞行轨迹、飞行状态的基本操纵方法及原理。通过本阶段内容的学习，学生应掌握飞机的运动规律,并运用这些规律正确操纵飞机保持和改变飞行轨迹、飞行状态的基本原理和方法,为学习和掌握飞行基本驾驶术打好理论基础。(二)分课计划第十一课飞机的平衡2小时3 .本课教学内容要点(1)飞机的重心和转动轴；(2)飞机的俯仰、横侧,方向平衡(概念,条件,主要力矩)；(3)收放襟翼对俯仰平衡的影响；(4)加减油门对飞机平衡的影响；(5)收放起落架对俯仰平衡的影响。4 .本课教学要求(1)熟悉收放襟翼和加减油门对飞行的影响，掌握保持平衡的方法；(2) 了解飞机重心和转动轴,平衡的概念和主要力矩；(3) 了解收放起落架对俯仰平衡的影响和保持平衡的方法。第十二课飞机的稳定性2小时L本课教学内容要点(1)飞机的俯仰稳定性(稳定性的概念,稳定力矩和阻转力矩的产生,作用,大小,获得俯仰稳定性的全过程,稳定性在飞行中的作用);(2)飞机的方向稳定性(要点同前)；(3)飞机的横侧稳定性(要点同前)；(4)方向稳定性和横侧稳定性的关系(飘摆与螺旋线下降现象)o2.本课教学要求(1)理解飞机为什么会有稳定性(稳定力矩和阻转力矩的产生原因、作用、大小)；2 2)了解飘摆和螺旋线下降现象。第十三课影响飞机稳定性的因素2小时1 .本课教学内容要点(1)衡量飞机稳定性好坏的标准；(2)重心前后变动对飞机俯仰稳定性的影响；(3)速度变化对飞机稳定性的影响；(4)大迎角飞行对飞机横侧稳定性的影响。2 .本课教学要求(1)理解衡量稳定性好坏的标准；(2)熟悉重心位置变动对飞机俯仰稳定性的影响和大迎角下飞行横侧稳定性变差的原因；3 3)了解速度变化对飞机稳定性的影响。第十四课飞机的操纵性2小时4 .本课教学内容要点(1)飞机的俯仰操纵性(直线飞行中驾驶杆位置,升降舵偏角、迎角、速度的关系,驾驶杆力,调整片的作用，飞机对操纵的反应快慢)；(2)飞机的方向操纵性(无滚转的直线侧滑中一个脚蹬位置时应一个侧滑角)；(3)飞机的横侧操纵性(无侧滑的滚转中一个压盘位置对应一个滚转角速度,要想得到一定坡度的操纵原理)；(4)方向操纵性与横侧操纵性的关系。5 .本课教学要求(1)熟悉直线飞行中一个驾驶杆前后位置对应一个迎角，一个压盘位置对应一个滚转角速度,一个脚蹬位置对应一个侧滑角的规律；(2)理解飞行中改变迎角、侧滑角、坡度的操纵原理,掌握调整片的使用方法；3 3)了解飞机对操纵的反应.盘舵互才矢作用。第十五课影响飞机操纵性的因素2小时4 .本课教学内容要点(1)重心前后移动对俯仰操纵性的影响(重心前、后极限位置)；(2)飞行速度对飞机操纵性的影响；(3)迎角对飞机操纵性的影响；(4)飞机稳定性和操纵性的关系。5 .本课教学要求(1)理解规定飞机重心前后极限的道理和大迎角下横侧操纵性变差的原因；(2) 了解飞行速度对飞机操纵性的影响。第十六课飞机的平飞分析2学时1 .本课教学内容要点(1)飞机平飞时的作用力及几个速度的概念；(2)平飞拉力曲线和平飞功率曲线。2 .本课教学要求(1) 了解平飞所需拉力随着速度的变化规律；(2)掌握表速和真速的含义，理解表速和真速之间的关系；(3) 了解剩余拉力和剩余功率的概念及剩余拉力和剩余功率随速度的变化。第十七课飞机的平飞性能2学时1 .本课教学内容要点(1)飞机的平飞性能参数；(2)平飞性能的变化；(3)飞机平飞改变速度的原理。2 .本课教学要求(1) 了解平飞最大速度，平飞最小速度，最小功率速度，最小阻力速度和飞行包线的含义；(2)易握平飞最小速度和平飞最大速度随着高度、重量、气温的变化规律；(3)理解平飞速度范围的划分，掌握在第一速度范围内进行速度变化的操纵方法。第十八课巡航性能2学时1 .本课教学内容要点(1)平飞航时(小时燃油消耗量、影响航时的因素)；(2)平飞航程(公里燃油消耗量、影响航程的因素)；(3)巡航性能图表。2 .本课教学要求(1) 了解小时燃油消耗量的计算，了解法动机转速、飞行速度、飞行高度对航时的影响,掌握飞行重量对航时的影响；(2) 了解公里燃油消耗量和小时燃油消耗量之间的关系，了解最佳巡航高度的概念；(3)掌握久航速度和远航速度；(4)掌握风对飞机航程的影响，以及在有风时如何增加航程的操纵；(5)了解巡航性能图表。第十九课上升2学时1 .本课教学内容要点(1)飞机上升的作用力；(2)卜升件能(3)飞机上升拓操纵原理。2 .本课教学要求(1)掌握上升角和陡升速度，掌握快升速度；(2) 了解上升率和快升速度的影响因素及风对上升性能的影响；(3)掌握上升时间和升限；(4)掌握上升速度范围的划分，了解第一速度范围内上升的操纵。第二十课下降2学时1 .本课教学内容要点(1)飞机下降时的作用力；(2)下降性能；(3)下降性能的主要影响因素及其操纵。2 .本课教学要求(1)掌握零拉力时在最小阻力速度下飞机的下降角最小；(2) 了解飞行重量、气温、风等对下降性能的影响；(3)掌握下降速度范围的划分以及在第一速度范围下降的操纵方法。2学时第二十一课盘旋1.本课教学内容要点(1)载荷因数；(2)盘旋所需速度、拉力、功率以及盘旋半径和时间；(3)侧滑的定义、分类及产生原因；(4)盘旋进入、保持、改出的操纵方法和原理。2.本课教学要求(1)掌握载荷因数的概念和确定；(2)掌握盘旋所需速度、拉力、功率的确定；(3) 了解盘旋半径和时间与坡度和速度的关系；(4)理解侧滑的定义、分类及产生原因；(5) 了解盘旋进入、保持、改出的操纵方法和原理。第三阶段飞行基本驾驶技术的操纵方法及操纵原理和特殊飞行22小时(一)本阶段教学目的1 .理解正常起飞、着陆、着陆目测的操纵原理；2 .掌握风对起飞、着陆、着陆目测的影响及其修正方法；3 .了解起飞、着陆中的特殊问题和特殊飞行的特点。(二)分课计划第二十二课滑行和起飞操纵原理2小时L本课教学内容要点(1)滑行中作用于飞机上的力；(2)直线滑行；(3)滑行转弯；(4)起飞的操纵原理(加速滑跑、抬前轮；保持滑跑方向、离地、一段平飞或小角度上升)。2.本课教学要求(1)理解直线滑行和滑行转弯的操纵方法；(2)掌握起飞的操纵方法,理解起飞滑跑和离地的操纵原理。第二十三课飞机着陆的操纵原理2小时1 .本课教学内容要点(1)拉平操纵原理；(2)接地的操纵原理；(3)着陆滑跑的操纵原理(减速和保持滑跑方向的方法)；(4)拉平高、拉平低、拉飘、跳跃(产生偏差的主要原因、修正的方法和原则)。2 .本课教学要求(1)理解着陆各阶段的操纵原理；(2)理解着陆中常见的偏差及其修正方法。第二十四课风对起飞的影响及其修正修正方法2小时L本课教学内容要点(3)风对滑行的影响及其修正方法；(4)侧风对滑跑的影响及其修正方法；(5)侧风对起飞离地的影响及其修正方法；(6)起飞侧风极限。3 .本课教学要求(1)掌握侧风情况下起飞的操纵原理；(2) 了解起飞侧风极限。第二十五课风对着陆的影响及其修正方法2小时1.本课教学内容要点(1)侧风对五边下滑飞机的影响及卖修正方法(侧风使五边下滑飞机产生偏流,侧滑法修正侧风的操纵原理,用航向法修正侧风的操纵原理)；(2)侧风情况下的接地：(3)着陆侧风极限；(4)大逆风条件下起飞、着陆的特点。2.本课教学要求(1)掌握用航向法、侧滑法修正侧风的操纵原理；(2)理解、熟悉避免带偏侧接地的操纵方法和带偏侧接地时的修正方法；(3) 了解大逆风、顺风条件下起飞着陆的特点。第二十六课目测的基本原理和修正目测高低的基本方法2小时L本课教学内容要点(1)目测的基本原理(定四转弯位置、高度、定下滑点,保持下滑速度,灵活掌握收油门时机早晚和动作快慢的定点着陆目测的基本方法)；(2)怎样修正目测的高低(怎样修正下滑点、下滑速度、下滑角)；(3)修正着陆目测高低的基本方法。2.本课教学要求(1)理解目测基本原理,掌握定点着陆目测的基本方法：(2)掌握修正下滑点、下滑速度和下滑角的方法；(3)掌握改变收油门早晚和动作快慢修正目测的方法。第二十七课风对目测的影响及其修正方法2小时L本课教学内容要点(1)顺风、逆风对着陆目测的影响(对三转弯、四转弯、五边下滑的影响)；(2)顺风、逆风情况下修正目测的方法(如何改变下滑点、下滑速度、收油门早晚或动作快慢修正目测)；侧风对目测的影响(五边下滑中用侧滑法或航向法修正侧风对目测的影响)及其修正方法；(4)气温对目测的影响及其修正方法。2.本课教学要求(1)掌握顺风、逆风对着陆目测的影响及其修正；(2)掌握气温对目测的影响及其修正；(3)理解侧风对目测的影响及其修正方法。第二十八课特种条件下的起飞、着陆2小时1.本课教学内容要点(1)不放襟翼着陆；(2)高原高温机场上的起飞、着陆；(3)短窄跑道上的起飞、着陆；(4)在草地、松软场地上的起飞、着陆；(5)在积水和冰雪跑道上的起飞、着陆。2.本课教学要求(1)了解特种条件下起飞、着陆的特点。第二十九课起飞着陆中的特殊问题2小时L本课教学内容要点.(1)复飞(复飞的特点、复飞的操纵原理)；(2)单轮着陆(单轮着陆中的倾斜与保持,单轮着陆中的操纵特点)；(3)停车迫降(停车后的下滑,停车后的转弯,停车迫降时修正目测的方法,场外迫降的操纵特点)。2.本课教学要求(1)掌握复飞的操纵方法；(2)单轮着陆的操纵特点；(3)空中停车迫降的方法。第三十课失速2小时L本课教学内容要点(1)失速和超失速的原因：(2)失速警告；(3)失速速度；(4)改出失速的方法；(5)失速后进入螺旋。2.本课教学要求(1)理解失速和超失速的原因；(2)掌握改出失速和改出螺旋的方法；(3) 了解失速和螺旋的原因。第三十一课扰动气流中的飞行和积冰条件下的飞行2小时1 .本课教学内容要点(1)扰动气流中飞行(颠簸的形成,扰动气流中飞行的操纵特点)；(2)积冰飞行(积冰对飞行的影响,积冰飞行的操纵特点)。2 .本课教学要求(1)掌握扰动气流中飞行的操纵特点；(2)理解积冰对飞行的影响；(3)掌握积冰飞行的操纵特点；(4) 了解飞机颠簸的原因。第三十二课风切变和尾涡对飞行的影响及操纵限制速度2小时1、本课教学内容要点(1)风切变的概念和类型、低空风切变对起飞、着陆的影响；(2)预防进入低空风切变的措施和遭遇低空风切变的处置原则；(3)尾涡的物理特性；(4)载荷因数-速度图和各操纵限制速度的概念和含义。2、本课教学要求(1) 了解风切变的概念和类型、低空风切变对起飞、着陆的影响；(2)掌握预防进入低空风切变的措施和遭遇低空风切变的处置原则；3 3)了解尾涡的诱导速度和向下移动及地面效应对尾涡的影响；(4)理解载荷因数-速度图和各操纵限制速度的概念和含义。第四阶段重量与平衡和高速空气动力学基础8小时(一)本阶段教学目的L了解高速气流中,管切面积、压力、密度、温度随流速的变化规律,升力系数、阻力系数随M数的变化规律,高速飞机的翼型特点,后掠翼的气动性能；4 .理解M数、激波概念,机翼局部激波的形成和发展情况；5 .掌握后掠翼的翼尖失速；4. 了解重心位置的确定原理并掌握用计算法、表格法和曲线法确定飞机重量与平衡的方法。(二)分课计划第三十三课重量与平衡2小时1、本课教学内容要点(1)各种重量的含义和各重量之间的关系；(2)重心位置的确定原理；(3)计算法、表格法和曲线法；(4)装载移动、增减后重心位置的确定方法。2、本课教学要求(1)理解各种重量的含义和各重量之间的关系；(2)了解重心位置的确定原理；(3)掌握用计算法、表格法和曲线法确定飞机重量与平衡的方法；(4)了解装载移动、增减后重心位置的确定方法。第三十四课高速气流特性2小时L本课教学内容要点(1)空气的压缩性；(2)弱扰动的传播(弱扰动波是怎样传播的，音速,弱扰动在气流中的传播)，空气的压力、密度和温度随流速的变化,流管切面积随流速的变化,飞行M数(什么是飞行M数,M数的物理意义)；(3)激波和膨胀波(激波的概念,成因,激波的传播速度,超音速飞行中机身头部和机翼前缘会出现激波,激波种类,激波随物体形状及M数的变化,膨胀波)，在超音速气流中机翼上的激波和膨胀波。2.本课教学要求(1)了解高速气流中,流管切面积、压力、密度、温度随流速的变化规律；(2)理解飞行M数的概念：(3)理解激波的概念,形成激波的原因,激波随物体形状及M数的变化；(4)了解膨胀波和在超音速气流中机翼上的激波和膨胀波。第三十五课高速飞行中的机翼升力和阻力2小时1 .本课教学内容要点(1)机翼局部激波的形成和发展(临界M数,机翼局部激波的形成,机翼局部激波的发展)；(2)机,升力系数随飞行M数的变化(亚音速阶段,跨音速阶段,超音速阶段)；(3)阻力系数随飞行M数的变化；(4)不同飞行M数下的飞机极线。2 .本课教学要求(1)理解机翼局部激波的成因和发展情况；(2) 了解升力系数、阻力系数随飞行M数的变化规律；(3) 了解不同飞行M数下的飞机极线。第三十六课高速飞机机翼的空气动力特性2小时L本课教学内容要点(1)高速飞机的翼型特点；(2)后掠翼的空气动力特性(空气流过后掠翼的流动情形和后掠翼的压力分布)，后掠翼的临界M数,后掠翼的阻力特性,后掠翼的升力特性,后掠翼的翼尖失速。2.本课教学要求(1)理解高速飞机的翼型特点；(2)理解后掠翼飞机气流流过后掠翼时的流动情形和压力分布：后掠翼的临界M数大,阻力小的原因；(3) 了解后掠翼的翼尖失速；(4) 了解后掠翼的升力特性。飞行原理课程学生实验实习教学大纲1飞行力学教研室室简介1.1 空气动力实验室（筒称风洞实验室）简介中国民航飞行学院飞行技术学院为了满足教学科研的需要，于1989年开始筹建CAFC1.4Xlm低速风洞，于1992年建成。在1992年下半年,开始进行风洞实验段的流场校核实验标准模型校核实验。流场的校核实验和标模型校核实验结果的各项指标达到国内外同量级风洞的技术指标。经有关教授专家鉴定后其结论是：“该风洞主要用于教学与科研项目的开发，现可以投入使用”。因此学院于1993年组建了风洞实验室并由飞行力学教研室管辖。由此决定了两室人员工作互兼任的管理体制。飞行力学教研室为了开发出与飞行原理课程中的“低速空气动力学部分”密切相关的实验项目，尽快投入教学实验实习开放，在学院领导的关怀和支持下，飞行力学教研室的教师们先后在CAFC1.4×Im低速风洞中开展了以下的项目研究：（1） DBM-Ol标准模型纵、横向测力实验；（2） NACA0012翼型的压力分布及气动性能测量实验；实验的结果与国内外的资料值吻合较好。经有关教授专家鉴定后获得较高评价。于1994年''CAFC1.4Xlm低速风洞获学院教学设备一等奖”的称号。从此“飞机的测力实验和机翼的压力分布实验”为多班学生进行教学演示开放；（3）随后，教研室根据教师的科研和实际教学演示开放的需求，又相继开展了“TB20和夏延飞机模型（1:13）全机气动性能测量实验”；（4）风速管校准实验；（5）三元机翼丝线法流态特征显示实验。这些实验项目和与“在烟风洞中的翼型流线谱特点的观察实验”项目一起构成了风洞实验室对学生教学实验实习的技术辅导项目.1.2 师资队伍简介由于风洞实验室由飞行力学教研室管理。因此理论教师和实验教师互兼任。目前师资队伍编制如下：教授1名、器教授1名（硕士、飞行技术学院副院长、兼职副教授）、主任1名（硕士）、副教授2名，讲师3名（硕士）、助教2名（硕士）、高级实验师1名（本科生）。共11人。1.3 研究方向、学术水平及成果由于中国民航飞行学院飞行技术学院主要是为中国民航培养飞行员的，因此，学院建设的CAFCI.4×lm低速风洞主要是为教学科研服务的。CAFCL4Xlm低速风洞的实验雷诺数约为3X10由于该风洞受实验雷诺数的限制因而确定了实验研究的方向。因此该风洞只能做一些定性方面的研究项目。即实验雷诺数影响较小的一些项目（例如：飞机设计选型实验、舵面效率实验、风速管校准实验、流速测量实验、流态观察实验、机翼的压力分布测量实验、飞机舵面卡、阻实验（飞行安全及操纵研究）、较链力矩的测量实验、小轿车的减阻实验、飞机受地效影响实验等）。学术水平及成果方面：风洞实验室已取得如下几项成果：（1）、标准模型全机纵、横向测力；（2）、NACAOo12翼型的压力分布及气动性能测量；（3）、TB-20（l:13）飞机模型的全机空气动力性能测量；（4）、风速管的校准实验；（5）、三元机翼丝线法流态特征及翼尖尾涡显示。其中（1）（2）项的研究结果使“CAFC1.4XIm低速风洞获飞行学院教学设备一等奖”。（5）项研究获飞行学院科研成果二等奖。这些项目成果充分证明了我室教师具有较高的学术水平才能完成这些项目。1.4 实验室的硬件条件风洞实验室现有CAFCI.4×Im低速风洞一座(配置设备基本齐全)；小型烟风洞4台。15开放情况近三年来CAFCl.4XIm低速风洞和烟风洞向学生开放约53个班,风洞净吹风时间约IOO小时(注：没有包括实验前的大量准备时间)各年级班的开放情况都有记录。2飞行力学教研室风洞实验教学大纲2.1教学目的由于风洞是飞行器空气动力实验的重要工具之一。风洞实践教学的主要目的是着重培养学生把飞行原理课程中的“低速空气动力”的理论概念及结果与实验紧密结合起来，学生在老师的指导下仔细观察分析实验的现象及结果证明理论的正确性。进一步加深学生对理论空气动力学的感性认识，打开学生对抽象空气动力学学习的思路，提高学生分析、理解和解决问题的能力以及达到巩固理论知识和增强学生动手能力的目的。2.2教学要求(1)在教师的指导下使学生了解所做实验的原理和方法(2)在教师的指导下使学生了解所做实验设备的基本性能和操作方法(3)在教师的指导下使学生通过实验提高处理、分析实验数据的能力(4)把空气动力学的理论概念及结论与实验观察、分析和实验结果的验证密切结合起来。(5)根据实验所获得的图片，数据，曲线等写出相关项目的实验报告。2.3风洞实践学时分配风洞实验室对学生教学演示、实验实习的教学大纲、实验教学时数是根据学生学习飞行原理课程中的“低速空气动力学部分”的理论内容和教学时数(12小时)而确定的。根据高校教学体制改革的要求，实验实习学时应占理论教学时(12小时)的20%或以上。因此，风洞教学演示或实验学时为3小时，达到教学改革的要求。其中在烟风洞中的“二元机翼流线谱特点观察实验”项目向每班学生开放0.5小时；在CAFCI.4XIm低速风洞中，教师根据本班学生的实际掌握空气动力理论的情况，任选一项给学生演示，学时为2小时。所以向每个班的学生共开放3小时的实验实习课程。(1)二元烟风洞实验，每班实验实习时间为0.5小时；(2)CAFCI.4XIm低速风洞实验，每班实习时间为2.5小时.2.4实验实习的内容和要求1)实验实习内容(1)在烟风洞中，分别从翼型的零迎角至失速迎角的变化范围内，观察空气绕翼型的流线族谱随翼型迎角的变化特点。在CAFC1.4XIm低速风洞中，从零迎角至失速迎角，测量气流作用于机翼表面沿翼弦向的压力分布随迎角的变化。(3)在CAFC1.4XIm低速风洞中，从零迎角至失速迎角的范围内，观测气流作用于全机的空气动力系数随迎角、侧滑角、构型等的变化。(4)在CAFC1.4XIm低速风洞中，从零迎角至失速迎角的范围内，显示三元机翼的局部流态，在等速压下随迎角的变化。2)实验实习要求根据实验目的、教学要求和实验内容所获得的实验图片、数据等要求学生写出相关项目的实验报告。2.5风洞实验教学的考核标准指导教师主要根据学生写出的实验报告质量,在实验中的动手能力及认真负责的科学态度进行评分。评分计入学生平时学习成绩表内。3学生实验守则(1)实验室是开发学生智力培养独立工作的重要场所。学生要以严格、严谨、严肃的态度和作风，遵守实验室的各项规章制度，认真上好实验课。(2)遵守纪律、尊重师长、讲究文明衣着整洁。保持实验场所清洁、安静、禁止打闹、说笑、吸烟、吃零食、随地吐痰、乱扔杂物等。(3)实验前，学生应按实验指导书规定的内容作好预习，仔细阅读讲义，明确实验原理、目的、内容、方法和步骤，作好实验前的准备工作。(4)听从教师的指导安排，不得自行其事。实验中要严格遵守操作规程，正确使用仪器设备,细心观察，认真记录，不擅离岗位，不抄袭别人数据，独立完成实验报告。实验中若有创建,实施前应征求指导教师同意后方能进行。(5)爱护国家财产，不得动用与实验无关的仪器设备。仪器设备发生故障或异常时，应立即关闭电源停止实验，并向指导教师报告。实验中要注意实验材料的节约，减少浪费。因擅自动用或违反操作规程造成仪器设备或器材的损失时，要按规定予以赔偿。(6)实验结束时，必须对仪器设备、工具、材料进行整理，并轮流值日打扫卫生，关闭电源,经指导教师检查合格后方可离开。4风洞教学实习制度(1)上飞行原理课的各班教师，应提前一个月提出学生所需实验实习项目计划，由教研室统筹安排教学实习，以保证实习有条不紊地进行。(2)教学辅助人员实习任务后，立即做好实验前的准备工作，以保证实习顺利进行。(3)学生分组列队进入实验室，不得喧哗、不得随意动、弄设施及损坏公物。严格遵守实验秩序和纪律(4)在实验中，使学生弄懂实验原理及实验方法等，把空气动力理论与实验结合起来，通过实验证明理论的正确性。使学生牢固树立“学习好空气动力理论是学好飞行技术、保证飞行安全的重要基础课之一”。(5)实习完毕，学生应按顺序退场。中国民航飞行学院飞行技术学院飞行力学教研室2006-4-20空气动力实验实习辅导材料中国民航飞行学院飞行技术学院飞行技术专业空气动力实验实习辅导材料目录实验1测量飞机的空气动力实验辅导材料测量飞机的升降舵面效率实验辅导材料测量飞机的方向舵面效率实验辅导材料测量飞机的襟翼偏角对飞机空气动力的影响实验辅导材料测量地面效应对飞机空气动力的影响实验辅导材料实验1附图1-1附图I-IO实验2三元机翼（丝线法）流态观察实验辅导材料实验2附图21附图23实验3测量空气绕二元机翼（简称翼型）的压力分布实验辅导材料实验3附图31附图33实验4翼型（烟流法）流态观察实验辅导材料实验4附图4-1附图4一2参考文献中国民航飞行学院飞行技术学院飞行力学教研室2006-4-20实验h测量飞机的空气动力实验实习指导书一实验的目的全机模型测力实验就使用空气动力天平测出模型在不同状态（即不同£及各舵面偏角下)下所受的空气动力和力矩，求出对应的空气动力系数。飞机设计单位可根这些空气动力系数来验证在方案论证中估算的结果是否正确，并用它们作为原始数据，计算飞机的主要性能，从而确定飞机布局是否达到预定的设计指标，并为进一步改进设计方案提供实验根据。在另一方面能把学生学习飞机空气动力特性理论与空气动力实验紧密结合起来,增强学生学习空气动力学的兴趣、开阔学习思路、巩固理论知识、增强学生分析实际问题和解决实际问题的动手能力。二实验的设备2.1 风洞CAFC1.4×lm风洞是一座单回流式闭口低速风洞，实验段切面为切角矩形。风洞总长为23.4米、宽为7.9米，回路轴线长度为51.8米、中心线标高1.85米。实验段的主要几何参数为：长X宽X高=3米XL4米Xl米，实验段中心至实验段入口距离为1.4米，下转盘直径1.16米，实验段的有效横切面积为1.32米%风洞动力风扇电机功率75千瓦。实验稳定风速550米/秒。见附图11。2.2 实验模型Tb-20飞机(直机翼)模型(1:13),它的主要几何参数为：机翼展长为0.7515米、机翼的平均几何弦长为009579米、机翼面积为0.7199米2、展弦比为7.84、前缘后掠角为。度、上反角为6.5度。2.3 天平(侧力传感器)测力天平为MT8901杆式六分量应变天平。它的几何尺寸为：天平长202亳米，直径为28毫米，与模型支杆连接的两段带1：5的锥度，该天平设计载荷和静校准精度如下表。测量单元升力(Y)侧力(Z)阻力(X)偏航力矩(My)俯仰力矩(Mz)滚转力矩(Mx)NNNN.MN.MN.M设计载荷441.3227.68296.1317.6517.6611.77单元加载最大载荷451.11127.49254.7921.0815.6912.06综合加载最大载荷451.11117.49196.1316.8710.6111.77静校准度均方根误差0.110.220.480.400.110.48静校精度均方根误差1.401.140.181.410.662.282.4 控制和数据处理设备以一台工业控制计算机，F1000型低通滤波放大器，A/DV型变换器等组成的自动控制、数据采集与处理一体化系统。三实验内容和方法3.1 实验内容全机模型测力实验，主要测定在各种飞行状态下的升力系数曲线、阻力系数曲线、俯仰力矩曲线；侧力系数曲线、滚转力矩曲线、偏航力矩曲线。即分别为的二f(a)、CZ=/3)、J=f(cx)、mz=f(cy)ytnz=f(a),Cz=/(£)、%=/(夕)、%=o然后根据这些实验曲线可以确定飞机在各种状态下的升力线斜率CI最大升力系数0''max失速迎角47,零升力迎角0。，最小阻力系数CXmin,诱导阻力因子，空气动力中心，压力中心，纵向静安定性团；，横侧静安定性机，加、，升降舵效率加二；方向舵效率加,：；副翼效率亡，襟翼效率，尾翼区平均下洗角、速度阻滞系数等。下面分别讨论3.2实验方法全模测力实验的方法是：把模型安装在带有杆式天平的尾支架上固牢，并使a。、二"。二°以保证模型变化状态准确，然后启动风洞动力系统，用落差法控制速压，待速压稳定后,操纵自动控制系统和计算机对实验模型的姿态和实验数据进行时实控制和数据采集处理。实验模型在风洞中的安装情况见附图l-2a和1-2卜(1)、升力特性实验指导通常将不同迎角下测得的升力系数绘制成升力系数随迎角(。)的变化曲线(如附图1-3所示)，这种曲线叫升力特性曲线。从该曲线上可以直接看出升力系数随迎角变化的规律，可以直接确定出C；,Cymax,«0,a兀以及失速迎角附近的曲线形状。升力线斜率代表迎角改变一度时升力系数的改变量，通常由Cy=/3)曲线的直线段上求得，目前一般采用±4°或±2°两点连线的斜率来确定。小展弦比飞机的=/(°)曲线通常呈S形没有直线段，因此升力线斜率随迎角而改变，故对它的升力线斜率必须注明它是对应那个。下的值。求升力线斜率可用作图法，也可用计算方法。a、作图法先在曲线上选定需要求斜率的点，然后通过此点作切线，再在切线上取两点，按
