旋挖钻孔灌注桩施工方案（泥浆护壁）.docx

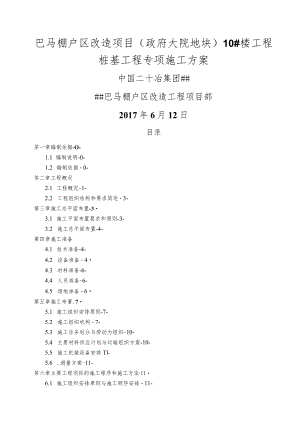

巴马棚户区改造项目（政府大院地块）10#楼工程桩基工程专项施工方案中国二十冶集团#巴马棚户区改造工程项目部2017年6月12日目录笫一章编制依据-O-1.1 编制说明-0-1.2 编制依据0-笫二章工程概况2.1 工程概况-1-2.2 工程组织结构和要求简述3-第三章施工总平面布置-33.1 施工平面布置要求和原则-3-3.2 施工总平面布置-4-第四章施工准备4.1 技术准备-4-4.2 设备准备44.3 材料准备-6-4.4 人员准备-6-4.5 场地准备6第五章施工布署.75.1 施工组织安排原则-7-5.2 施工组织机构7-5.3 施工任务划分与劳动力组织-10-5.4 主要材料供应计划与运输组织方案-10-5.5 施工机械设备安排Tl-5.6 .测量方案-11-笫六章主要工程项目的施工程序和施工方法116.1 施工组织安排原则与施工顺序安排11-6.2 钻孔灌注桩施工程序和方法-12-6.3 钢筋工程-18-6.4 混凝土工程-20-6.5 施工要求21-6.6 试验与检测-216.7 其他-22-第七章工程施工计划与工期保证措施22-7.1 工程施工计划227.2 工期保证措施-23-第八章工程质量保证体系与措施-24-8.1 工程质量目标-24-8.2 创优规划-24-8.3 建立健全质量管理机构-248.4 保证工程质量的主要技术措施-27-第九章施工技术与安全保证措施31-9.1 施工技术措施319.2 施工安全保证措施-32-第十章质量检查和睑收3510.1 一般规定和要求3510.2 施工前检验-36-10.3 施工检验-36-第十一章现场文明施工管理3811.1 文明施工目标-38-11.2 组织机构的建立-3911.3 现场文明施工管理保证措施39-第十二章安全施工应急救援预案40-12.1 应急预案的编制依据-40-12.2 应急预案的编制原则-4012.3 应急预案组织机构与分工职责-41-12.4 通信联络计划-42-12.5 应急预案技术措施-4212.6 应急知识培训-43-12.7 具体的安全生产应急救援预案43-12.8 应急预案措施的演练-48-笫十三章附图-481、10#楼平面布置图错误!未定义书签。2、10#楼支护桩平面布置图-48-3、10#楼支护桩1-1剖面图错误!未定义书签。4、10#楼桩位平面布置图错误!未定义书签。5、10#楼桩序号与旋挖顺序图-48-6、10#楼桩基桩基施工进度计划图-48-7、工程项目经理部组织机构图错误!未定义书签。第一章编制依据1.1 编制说明根据中国二十冶集团#设计的巴马瑶族自治县人民政府大院项目10#楼的桩基桩位基础平面布置图以与支护桩布置图,结合本工程实际情况和相关规X、图纸,特编制此方案.1.2 编制依据序号名於编号1巴马瑶族自治县人民政府大院项目桩位基础平面布置图与支护桩布置图2#华蓝岩土工程#编制的巴马瑶族自治县人民政府大院内10#楼岩土工程勘察中间报告3建筑基坑支护技术规程JGJ120-20124建筑地基处理技术规XJGJ79-20125建筑地基基础工程施工质量验收规XGB50202-20026混凝土结构工程施工质量验收规XGB50204-20157混凝土泵送施工技术规程JGJ/T10-20118钢筋焊接与验收规程JGJ18-20129岩土锚杆（索）技术规程CECS22-200510建筑基坑工程监测技术规XGB50497-200911土方与爆破工程施工与验收规XGBJ50202-200212施工现场临时用电安全技术规XJGJ46-201213建筑施工安全检查标准JGJ59-201114建筑机械使用安全技术规程JGJ33-201215建筑施工高处作业安全技术规XJGJ80-201616建筑施工土石方工程安全技术规XJGJ180-200917岩土工程勘察规XGB50021-2001(20#)18建筑地基基础设计规XGB50007-201119建筑基桩检测技术规XJGJ106-201420混凝土质量控制标准GB50164-201121混凝土强度检查评定标准GB50107-201022建筑桩基技术规XJGJ94-200823钢筋舲灌注柩10SG81324#壮族自治区住房和城乡建设厅贯彻危险性较大的分部分项工程安全管理办法实施细则桂建管201563第二章工程概况2.1 工程概况2.1.1 工程结构概括本工程为钻孔灌注桩,桩底设计标高为227.3m,桩长19m,总共有92条桩,其中试桩有3根,桩身混凝土强度C30,桩身直径800mm,单桩竖向承载力特征值2600KN（压），工程桩顶标高-9.1000m,桩基础持力层,砂岩、白云岩夹硅质岩端入持力层深度大于等于14m,泥浆护壁旋挖钻孔灌注桩,桩采用旋挖桩的成孔方式施工,桩的做法与配筋见工程桩详图.a本工程采用泥浆护壁旋挖钻孔灌注桩,桩径80Omm,桩长19m,硅强度等级C30.b本工程桩基钢筋一级钢表示HPB300,三级钢表示HRB400.桩主筋的硅保护层厚度50mm.c本工程基础设计等级为甲级,桩基设计等级为甲级,单桩竖向承载力特征值应由单桩竖向静载试验确定,须先做静载试验,静载试验采用堆载法.d桩基工程施工前需试成孔,成孔至设计深度后,应会同工程有关各方对成孔深度,成孔质量等进行检测.2.1.2 工程建筑概括序号项目内容1建筑功能住宅2建筑特点共17层,地下2层,地上15层,结构类型为框架剪力墙结构.3建筑面积总建筑面积（m2）9908.91占地面积（m2）612.92地下室建筑面积（m2）1145.11地上建筑面积（m2）8763.8标准层建筑面积（m2）592.984建筑层数地上15层地下2层6建筑高度绝对标高（m）±0.000为236.400室内外高差（m）0.30基底标高（m）227.2最大基坑深度（m）9.2檐口高度（m）50.2建筑总高（m）50.22.1.3 工程的地貌概况本工程（10#楼）基坑施工长X宽约为47m*16.9m,拟建10#楼位于政府大院东侧,拟建2层地下室,±0.000标高为236.4m,基坑深度约IOm,现地面标高约233.5m计算.建筑物西侧为居民住宅楼,北侧为巴马瑶族自治县民安林场大院（地面标高约226.0m）,高差约7.0m;东侧为政府现有食堂17F）,距离约10#7m;南侧为篮球场（标高约235.8）,也为拟建地下车库.综上,西侧紧邻居民楼,为了大楼和居民的安全,我项目部建议必须采用支护桩进行维护，南侧采用边坡喷浆的方式进行护坡.东侧靠近政府食堂,开挖深度约7.0m,图纸采用排桩支护,详见基坑支护平面布置图.东侧靠近食堂的支护桩见总平图具体作法见1-1剖面图.2.1.4 场地地质情况2.1.4.1 岩土层分布特征场地钻探深度X围内揭露的上覆土层为第四系人工堆积层：填土;第四系残积:粉质黏土.下伏基岩为下石炭粉砂岩、白云岩、硅质岩互层或夹层出现,以薄层为主,呈全风化至强风化.根据钻探深度X围揭露的岩土层分布,场地内岩土层从上到下依次分述如下：a填土（Q4ml）：褐黄色、杂色,上部为建筑垃圾或混凝土,下部以黏性土为主,较松散,为旧房修建时回填,回填时间约30年.属高压缩性土.b粉质黏土（Q4el）：褐黄色,褐红色,可塑状,稍湿,含少量砂砾,切面较光滑,干强度较高,韧性中等,无摇震反应.C砂岩,白云岩夹硅质岩C2:黄色、黄褐色为主,夹灰色、灰黑色,呈全风化,食堂旁边楼栋孔位上部有约2030cm后白石英石,硬度大;下部为全风砂岩,白云岩夹硅质岩,薄层状结构,砂岩风化基本呈土状,硅质岩,白云岩呈砂砾状,清水回转钻进,钻进稳定,少数冲击钻进.d砂岩,白云岩概质岩C2:黄色,黄褐色为主,夹灰色,灰黑色,星强风化,砂岩,白云岩夹硅质岩,薄层状,清水回转钻进,岩芯呈砂砾状,少量碎块状,返水黄色,钻进平稳.e碳质砂岩与硅质岩互层<C2>黑色为主,夹含灰色,黄褐色,呈强凤化.碳质砂质砂岩与硅质岩互层,夹砂岩,薄层状,清水回转钻进,岩芯呈碎块状,砂砾状,返水黑色,钻进平稳.2.1.4.2 水文地质条件拟建场地属丘陵地貌区,地形起伏较小,岩土种类单一,水文地质条件简单,勘察期间未发现有地下水,较大型地表水主要为盘阳河,位于拟建场地以北约2.5km,经钻探揭露,两处无水系关系,地下水埋藏深度较深.2.L5地下管线与周边环境根据勘察结果，勘察场期间，场地内现有建筑与相关基础设施已进行清理，勘察深度X围内未揭露有地下管线与地下光缆标识等对本工程有影响的地下埋藏物.2.2工程组织结构和要求简述序号项目内容1工程名称巴马瑶族自治县人民政府大院项目10#楼（桩基）2工程地址时#巴马瑶族自治县人民政府大院内3建设单位仲巴马城市建设投资开发用4设计单位中国二十冶集团#5监理单位6质量监督单位巴马瑶族自治县建设工程质量安全监督站7施工总承包单位中国二十冶集团#8合同工期31天9合同质量目标要求符合国家验收标准第三章施工总平面布置3.1 施工平面布置要求和原则根据业主的总体要求,合理进行现场布置,以利于工程顺利开展,避免因布置不当而影响其它工序的开展.施工总平面布置应掌握灵活性原则：应根据不同施工时期,有计划、分阶段对施工总平面布置进行规划和实施,做到因时控制,因地制宜.做到施工运输线路通畅,施工用水电接取方便,区域排水流畅；利于生产、生活、安全、消防、环保、卫生、劳动保护等,符合国家有关规章和法规.施工暂设布置还要做到零而不乱,整齐划一,做到文明施工达到标准化现场的要求.施工总平面布置由项目部统一规划、统一监督管理,各专业施工队负责具体实施和日常管理.3.2 施工总平面布置3.2.1 施工用电施工用电由业主提供、安装到现场,并提供用电接口.322施工用水施工用水由业主引入现场并提供接口.323临时生活设施本工程施工现场不设置工人住房和食堂.工人住房和食堂外面租凭.施工现场只布置办公用房、门卫室、配电室、养护室、厕所、钢筋加工堆放和木工加工棚.3.2.4 临时道路施工道路与场地平整已完成，场地内业主单位已硬化部分主干道道路，剩余部分由施工单位完成硬化，并与各栋房屋相连，各栋区域设置临时施工通道，在临时施工通道边设置临时材料堆场、钢筋加工房；在工地入口处设置一个门卫室，各栋区域内道路均采用碎块石和碎石铺垫并碾压密实.3.2.5 其他说明场地：钢筋加工房、材料堆场、生活办公区等区域地坪均已硬化.施工总平面图另有详图.第四章施工准备4.1 技术准备4.1.1 开工前熟悉岩土工程中间勘察报告,桩基工程施工图设计文件与图纸会审资料.4.1.2 掌握旋挖钻机与其配套设备的技术性能资料.4.1.3 编制旋挖钻孔灌注桩工程专项施工方案,并按有关规定要求审查批准.4.1.4 制定有针对性的事故应急预案,完善各种预防措施,保障在遇到突发情况时有妥善的处理方案.4.1.5 施工前对作业人员做好方案交底和安全技术交底工作.4.1.6 根据岩土工程勘察报告中的地层情况、水文地质条件确定合适的护壁方式.本工程场地内地下水在现有地面以下10.5m,根据设计要求试成孔情况采用泥浆护壁旋挖成孔.4.2 设备准备4.2.1 应根据桩基设计图中的桩径、桩深,岩土工程勘察报告中的地层情况选用合适型号的旋挖钻机与配套设备.旋挖钻具和钻进参数按表4.2.1选用.表4.2.1旋挖钻机常用钻具和钻进参数的选用地质条件钻头选用钻杆选用加压方式转速(r/min)回次进尺(m)提钻速度(ms)一般粘性单层底旋挖钻斗、短螺旋钻头、分体式钻斗摩擦钻杆+机锁钻杆油缸+自重加压20500.80.8杂填土、软土、粉土、砂土、松散卵砾石层双层底旋挖钻斗20300.50.6硬粘土单层底旋挖钻斗或斗齿螺旋钻头20300.80.8冻土层斗齿螺旋钻头、旋挖钻斗、锥形螺旋钻头机锁钻杆油缸+机锁钻杆加压9250.50.8胶结的卵砾石和强风化岩锥形螺旋钻头或双层底斗齿旋挖钻斗9200.50.6中风化岩截齿或牙轮筒式钻头、锥形斗齿螺旋钻头、双层底斗齿旋挖钻斗9150.50.84.2.2按照旋挖钻机使用说明书进行运输、安装、启动、工作、拆卸和存放,并进行必要的检查、维修和保养.4.2.3 旋挖钻机的钻头具有现场改进和多样性的特点,根据实际地层情况,对钻头调整和改进.4.2.4 根据工程采用的护壁方式配备相应的设备.4.2.5 根据钢筋笼的制作和安装要求,配备相应的设备.4.2.6 根据混凝土的施工要求,配备相应的设备.4.2.7 根据桩基施工过程质量控制的要求,配备相应的检查工具.4.2.8 根据现场条件配备通信设备.4.2.9 采用的设备必须具有出厂合格证,其性能指标应符合现行国家相关标准的规定,并在检定有效期内.4.3 材料准备4.3.1 钢材应有出厂质量证明书或试验报告单,进场时分批检验,并按现行国家有关标准的规定抽取试样进行复验,合格后方可使用.4.3.2 采用商品混凝土,混凝土的质量和技术性能应符合现行国家标准的规定和设计要求.4.3.3 准备的燃油、液压油等应符合旋挖钻机使用说明书所规定的要求.4.3.4 应根据桩基工程量的大小,准备充足的钻齿等耗材.4.4 人员准备4.4.1 应根据施工作业计划的要求,合理配备人员,建立健全的旋挖成孔灌注桩工程主要管理人员质量责任制.4.4.2 施工管理人员应具有与其岗位相适应的#书,技术人员、旋挖钻机操作手、技工人员应具有相应的岗位证书.4.5 场地准备4.5.1 场地平整度、承载力应满足旋挖钻机使用说明书对场地的要求.使用说明书未作具体要求时,应满足桅杆倾斜小于2度,场地地面（地基）承载力大于15OkPa要求或采取其它有效保证措施.4.5.2 施工现场临空障碍物应有符合安全规X要求的距离.453施工现场临近边坡的桩基施工应在完成边坡支护后进行.4.5.4 应充分了解进场线路与施工现场周边建筑（构筑物）状况,施工过程中避免影响临近建筑构筑物）安全.4.5.5 掌握水、电、天然气、消防等设施的资料,特别是地下埋设设施的详细资料,并采取相应保护措施.4.5.6 旋挖成孔灌注桩轴线的控制点和水准点应设在不受施工影响的地方.开工前,经复核后应妥善保护,施工中应经常复测.4.5.7 对出土出渣路线进行测定.规划场内行车路线,使行进道路与钻孔位置保持一定距离,不得影响孔壁稳定.4.5.8 应对地质资料进行复核,粗约估计相邻桩基深度,做到先挖深的,再挖浅的,确保相邻桩的刚性角满足规X要求.第五章施工布署5.1 施工组织安排原则合理布局、突出重点、全面展开、确保工期、质量和安全,注重环保.5.1.1 合理安排施工顺序,减少各工序间施工干扰,确保工期目标.5.1.2 采用先进施工技术,确保质量目标.优化施工方案,强化组织指挥,把施工对城市交通的影响减少到最低限度.5.1.3 采取严密的控制措施,将施工造成的环境污染降低到最低限度,确保环保目标.5.1.4 规X化管理,标准化作业,专业化施工,采用先进设备,确保工程质量和施工安全.5.1.5 合理安排施工场地,尽量减少临时用地.5.2 施工组织机构施工组织机构设置我单位将组建项目经理部进行施工管理、现场协调和指挥,项目经理部工程技术部、物资设备部、安全环保部、经营财务部、综合办公室组成,现场管理与施工机构设置详见施织机构框图（详见附后件）.项目经理部各科室具体职责5.2.1.1 项目经理的主要职责a项目部项目经理是单位法人代表,是工程项目上的授权代理人,行使工程项目施工的经营管理,制定承包X围的各项具体目标,明确职能分工,对工程项目质量、安全、进度和成本控制负全面责任.b认真履行工程承包合同,强化项目管理的”工期控制、质量控制、成本控制”,保证施工进度、工期、质量、安全满足业主合同要求.C对项目的人力、资金、材料、施工设备等资源进行优化配置,合理安排施工进度,保证均衡生产,做到文明施工.d组织项目进行成本预测、控制、分析和考核,降低成本消耗,节约开支,提高效益.e强化安全和质量管理,定期组织项目安全质量检查、评审和改进,行使质量否决权.5.2.1.2 技术负责人的主要职责a组织项目专业技术人员进行施工图纸会审和技术交底,并做好会审和交底工作记录.b组织编写实施性施工组织设计,对关键工序和特殊施工工艺编制作业指导书,以满足施工需要.c组织制定本项目工程质量目标,编制创优规划、各种质量管理制度、技术管理制度,促进项目技术管理规X化.d审核材料需用计划和加工订货计划；监督有关单位和人员做好进货的质量自检、专检和交接检,保证进货质量控制符合标准和有关要求.e组织重要部位和特殊过程的隐蔽工程验收,对发现的不合格或潜在不合格与时采取纠正和预防措施,并检查验收措施的落实情况.f组织项目的科研工作,推广应用新工艺、新技术,努力提高施工工艺水平和操作技能.g严格项目工程的施工技术和质量管理,并对其工作质量负责；组织编制和实施项目工程质量计戈上实施项目的施工过程控制.定期组织召开分析会,检查质量体系运行情况,与时研究处理质量活动中的重大技术问题,对质量持有否决权,定期组织本项目工程质量检查评比.52.2.3生产、技术组的主要职责a负责整个施工工程的技术管理和攻关工作,编制实施性施工组织设计,做出施工总体安排,确定具体施工方案.b负责施工计划的执行和协调,负责调度与施工技术问题的处理,积极推广应用新材料、新技术、新结构和新工艺,努力提高施工工艺水平和工作技能.C编制和实施项目工程质量计划,实施项目的施工过程控制.d负责变更设计以与施工技术管理,负责工程竣工资料的收集、整理、归档、贮存和保管.e负责施工过程、工序质量控制的技术管理,参加事故的调查、分析工作,制定重大质量事故和不合格产品的处理方案.f负责提供审核产品标准,负责测量设备的使用管理工作.5.2.2.4 质安组的主要职责a负责整个承包工程的安全质量工作,建立健全安全质量保证体系,制定安全质量管理、环境保护办法,落实安全质量目标.b落实质量、环境保护措施,开展全面质量管理工作,编制和实施项目工程质量计划,实施工程施工全过程的质量控制.C办理对分项、分部、单位工程的质量检查、签证、评定工作.d定期组织质量分析会,检查质量体系运行情况,与时研究质量活动的重大技术问题.组织项目工程质量检查,对质量持有否决权.e做好工程的安全生产,制定安全计划,建立施工安全制度措施,检查和监督安全系统运行情况.5.2.2.5 组的主要职责a编制审核施工预算、施工计划、负责成本控制、财务管理工作.b制定财务管理规章制度,负责对内外工程的合同管理,进行工程造价和工程结算工作.c严格控制工程成本,千方百计降低工程造价.5.2.2.6 、后勤组的主要职责a负责贯彻执行国家行业和上级颁布的设备管理规定,制定项目的设备管理办法，并监督各单位贯彻执行，为施工全过程提供设备保障.建立健全设备维修保养制度，保证设备的完好率，提高设备检修能力.b负责对主要施工设备的调研和评价,负责对工程所需物资的采购、储备、供应工作.c负责本工程的材料与设备运输工作，协调与交通运输部门的关系，确保本工程的物资、设备运输渠道畅通.Cl参与负责工程材料的质量控制工作，负责收集、整理、保管有关工程材料的技术质量文件.e负责施工现场保卫与安全工作.5.3 施工任务划分与劳动力组织施工任务划分为了生产过程的连续性、均衡性、节奏性,采取分区,分段流水作业,下设挖孔组、钻孔组、钢筋组、运输组、硅浇注组.劳动力组织a人员动员周期根据本工程规模与特点,考虑到工程量较大,且工期紧,为确保工程质量和工期达到预期目标,需配备具有足够劳动力进场施工.因此,在本施工单位入场后,立即按要求组织劳动力进场,并作好包括人员培训、组织机构的设置等工作.b劳动力安排原则突出施工重点,确保施工中技术力量到位,技术工程配套、齐全、数量充分,并略有富余;根据工期目标和进度计划安排,确保各工序施工技术工种适当、数量满足进度要求；抽调精兵强将,确保工程质量；人员的分配与搭配合理、均衡.5.4 主要材料供应计划与运输组织方案主要材料供应计划主要材料的采购供应原则是做到现场使用材料不短缺、不积压,合理保证施工生产进度的要求.场外材料运输组织方案a油料：直接在施工现场附近加油站购买.b商品混凝土在附近厂家购买.C其它小型材料：在施工区域附近购买.场内材料运输组织方案材料运到施工现场后,尽量堆放在施工处；不能到达施工处的,就近堆放后二次转运至施工处.5.5 施工机械设备安排施工机械设备配备的主要原则是：一要施工机械配套，二要性能精良、先进，三要满足施工需求，四要保证其完好率和出勤率.56测量方案项目部设测量小组.测量人员在项目技术负责人与施工负责人的领导下进行测量工作,而且选派有专业知识和经验丰富的技术人员负责，配备精密的测量仪器，工程开工前进行全线贯通复测，并根据施工需要埋设水准点，加密中心桩，保护好控制桩，并将测量成果报监理工程师检查批准,经检查校核无误后，报请监理工程师批准方可施工使用.拟配备本工程主要的材料试验、测量质检仪器序号仪器设备名称规格型号单位数量1水准仪台22混凝土抗压试模15×15×15cm组53全站仪TC1610台14经伟仪台15测绳根26混凝土试件养护箱YB-40B台47标准筛套18坍落度简个29砂浆试压模组3第六章主要工程项目的施工程序和施工方法6.1 施工组织安排原则与施工顺序安排施工组织安排原则合理布局精心安排，突击重点项目和工序、全面展开工作面、科学组织,均衡生产；确保工期、保证质量、力争提前.施工顺序安排根据工程合同工期、项目相互独立和相互交驻的特点,首先进行施工准备,完成施工用水、用电与临时生活生产设施的落实,为工程尽早动工创造条件.第一步：交接桩、施工控制桩复测、道路、生活生产临设、机械设备进场.进行生产、安全技术培训和交底.第二步：钻孔桩工程.第三步：本工程所含项目基本完成,安排收尾工作.第四步：编制竣工文件、进行工程验交.6.2 钻孔灌注班施工程序和方法本工程有直径800旋挖钻孔灌注桩至根桩位的编号详见附后的桩位编号图）图纸设计桩长为19米，进入持力层4层砂岩、白云岩夹硅质岩大于等于14米，直径800的旋挖钻孔围护桩15根,桩长14.5米.施工程序场地平整放线定位钻机就位埋设护筒校桩位钻进成孔注浆护壁-反复清孔-一制安钢筋笼-测量桩底沉渣厚度-一二次清孔-一下导管-浇注桩身於至桩顶-硅试块养护.开工前,场地平整好,桩位定位放线准确旋挖成孔6.2.1.1 一般方法a施工前,按施工方案进行试成孔.b钻机就位时,钻杆应保持垂直稳固、位置准确,施工中应随时检查调校.C钻进过程中应随时检查钻头保径装置、钻头直径、钻头磨损情况,不能保证成孔质量时应与时更换.d按试成孔确定的参数进行施工,设专职记录员记录成孔过程的各项参数,记录应与时、准确、完整、真实.e钻进过程中应根据地质情况控制进尺速度.f成孔采用跳挖方式,钻头倒出的渣土距桩孔口最小距离应大于6m,并应与时清除外运.g钻进过程中,随时清理孔口积土,遇地下水、塌孔、缩孔等异常情况时,应与时处理.h终孔前根据地勘报告核对桩基持力层位置,达到设计深度时,与时清孔.i成孔达到设计深度后,孔口应予保护,并应做好记录；j旋挖灌注桩成孔施工的允许偏差应满足建筑地基基础工程施工质量验收规XGB50202-2002的相关规定.设计桩直径dW1000mm,桩径偏差W±50mm,垂直度允许偏差1%,桩位允许偏差不大于100.6.2.1.2 护筒a旋挖成孔灌注桩护筒可分为钢制护筒和混凝土护筒.本工程采用钢制护筒.b钢制护筒宜选用厚度不小于4mm的钢板制作,护筒内径宜大于钻头直径20Omrn30Omm,钢护筒的直径误差应小于10mm.c护筒顶端高出地面不宜小于0.3m.d护筒的埋置深度应根据地质和地下水位等情况确定,一般宜为24m.e护筒埋设时,应确定钢护筒的中心位置.护筒的中心与桩位中心偏差不得大于50mm,护筒倾斜度不得大于1%.护筒就位后,应在四周对称、均匀地回填粘土,并分层夯实,夯填时应防止护筒偏斜移位.f旋挖钻机埋设钢护筒时,应先采用稍大口径的钻头钻至预定位置,提出钻头后,再用钻斗将钢护筒压入到预定深度.g采用机械加压或震动下沉埋设护筒时,应先对护筒进行定位和导正,然后加压或振动施压至预定深度.62.3.3泥浆护壁旋挖成孔a泥浆护壁旋挖成孔适用于地下水位高的的素填土、粘性土、粉土、砂土、碎石土与岩层破碎易塌孔等需护壁措施的相对较差地质条件的场地.b泥浆护壁旋挖成孔灌注桩的施工工艺流程如图所示.桩位放线钻机就位埋设护简钻进成孔、注浆J提钻卸土卜渣土外运清孔、检查孔深1_安装钢筋灌注混凝土，成桩、提出护简泥浆护壁旋挖成孔灌注桩施工工艺流程C易塌孔口宜设置护筒,埋设深度应根据地质情况确定,一般为2-4m,高出地面0.3m.d钻进过程应控制下钻与提钻的升降速度.e成孔至设计标高后,应清除孔底残渣.6.2.3.4施工机械与设备本工程选用BG280型旋挖钻机与相关设备、25T汽车吊壹台、220挖机壹台、400A电焊机、护筒多套,灌注导管,测量仪器（如全站仪、水准仪）等机械设备.所有机械设备都要有出厂合格证.旋挖钻机施工附属机具的要求：a、BG280型旋挖钻机、220型挖机:钻孔清土；b、25T起重机：用于钢筋笼子的吊装和下导管灌注混泥土,操作手必须持证上岗；c、配电柜：必须单独安装漏电保护器；防护罩安全有效；外壳必须有接地或接零；橡皮线不准破损.e、400A电焊机：钻具的维护和保养与下钢筋笼子搭接的烧焊,要有可靠的防雨措施；有良好的接地或接零保护；一、二次线接线处应有齐全的防护罩；二次线应使用线鼻子；配线不许乱搭、乱拉,焊把绝缘良好；焊工持证上岗.f、气瓶：各类气瓶有明显的色标和防震圈,不准在露天曝晒；乙块气和氧气瓶距离应大于5m；乙烘气瓶在使用时必须装回火防止器；皮管应用夹头紧固；操作人员必须持证上岗.g、泥浆泵一台.h、护筒:根据施工桩径的要求,每种直径的护筒准备三个以上.i、灌注导管与大小漏斗:在钻孔完毕时进行混泥土灌注.623.5场地布置、桩孔位置的确定根据设计要求合理布置施工场地,先平整场地、清除杂物、换除软土、夯打密实.在场地整平后,组织测量放样人员,将所有桩位放出,钉好十字保护桩,做好测量复核,并记录放样数据备案.a规划挖桩行车路线,使便道与钻孔位置保持一定的距离,以免影响孔壁稳定.钻机底盘不宜直接置于不坚实的填土上,以免产生不均匀沉陷,因此在软土的地方铺设3cm的钢板,钻机置于钢板上作业；钻机的安置应考虑钻孔施工中孔出土清运的方便.b桩位放样：根据本工地的实际柩位情况我们要按“从整体到局部的原则进行桩基的位置放样,采取同排桩位跳开施工这样可以进行统筹施工,不致于延误下一个施工程序.进行钻孔的标高放样时,应与时对放样的标高进行复核.采用全站仪准确放样各桩点的位置,使其误差在规X要求内.c钻机就位钻机就位时,要事先检查钻机的性能状态是否良好,进行钻机施工前的调试,保证钻机工作正常.在桩位处若场地较软,则铺设钢板,保证钻机工作时平稳不下沉.保证桩位附近平整,把钻机开到桩位旁,钻头的尖端正对桩位标注点.检查在回转半径是否有障碍物影响回转.6.23.6钻机施工埋设钢护筒：通过该工地资料研究该工地施工时要下相应桩径直径2m左右长的护筒,在准确的对准前提下埋设护筒,钢护筒埋设工作是旋挖钻机施工的开端,钢护筒平面位置与垂直度应准确,钢护筒周围和护筒底脚应紧密,不透水.护筒要高出施工地表300mm,护筒周围要挤密夯实以防松动.埋设钢护筒时应通过定位的控制桩放样,把钻机钻孔的位置标于孔底.再把钢护筒吊放进孔内,找出钢护筒的圆心位置,用十字线在钢护筒顶部或底部,然后移动钢护筒,使钢护筒中心与钻机钻孔中心位置重合.同时用水平尺或垂球检查,使钢护筒垂直.不同地层中使用的配套钻头.a:嵌岩旋挖斗KBF-K2主要用于回填碎石、卵石、砂泥岩地层中破岩取土.b:岩芯钻KRR用于不同程度的坚硬岩石地层中的突破和取其岩芯.c:宝峨SBFP锥型短螺旋嵌岩钻头,用于坚硬发、育完整、质地较硬没有裂隙发育的岩石破碎.因为中联旋挖钻机凯氏钻掘系统的特性,可以因应不同地层快速更换钻具,当遇到艰难地层必须反复使用23个不同的钻头时,可以在1分钟之内迅速更换钻头,维持最佳钻掘效果从而提高生产效率.d:钻机取上来的渣土应与时的处理出钻机的旋转X围,以便于旋挖钻机的倒渣.倒渣时用人工浇水以控制扬尘.e:钻机完活后根据机械仪表和机械施工记录检测成孔质量是否满足设计要求,孔底沉渣厚度是否符合规X要求V50mm;以上工序完工后请与时从孔口撤出钻机,防止压塌桩孔.孔口要用铁算子盖上以防止有人与杂物坠落的危险.f：钻孔清理的土石方不定期进行清理并运出场地外.g:旋挖钻机成孔半小时后应与时的进行灌注混凝土以防止出现塌孔.清孔一次清孔在钻进到达设计孔底标高后,将清孔钻头提离孔底50-8Omm,持续进行泵吸反循环,直到符合清孔的要求,然后用测绳测量柩孔的深度,并记录下桩的深度数据.二次清孔在安装钢筋笼、下放好灌注管后.如采用水下混凝土灌注方法,将灌注管提离沉渣面5080,持续进行反循环清孔或者正、反循环交替清孔,直到灌注管下放到设计桩底标高,来回上下振动灌注管,并在孔内移动导管落点,以保证孔底全断面的清洁和孔内泥浆性能达到清孔要求.钢筋笼制作与安装a、钢筋笼制作的要求<1>钢筋笼制作应满足施工设计图纸的要求.<2>钢筋应平直、无局部弯折,成盘的钢筋和弯曲的钢筋均应调直.<3>螺旋筋和主筋采用点焊固定.<4>声测管焊在钢筋笼上,防止吊放钢筋笼时脱落,其焊缝应密实,不得有漏焊或砂眼,以防水泥浆渗入管内（声测管采用650镀锌管,每根桩设置两根声测管,设置桩根数不少于总班数的10%）.<5>钢筋笼的制作允许偏差应符合相关规定.<6>主筋的焊接应错开,同一横断面上的接头数不得大于总接头数的50%.b、钢筋笼的安装<1>钢筋笼应设置24个恰当的起吊点位置,且起吊点须加强.<2>钢筋笼全部入孔后,应检查、校正安放位置,并做好记录,定位钢筋笼.<3>桩身混凝土灌注完毕,待初凝后可解除钢筋笼的固定措施.水下灌注成桩混凝土灌注的操作与注意事项：a、导管吊放入孔,应将密封圈放正、压实,确#封性能良好；导管在桩孔内应保持居中,并记录导管单节长度、总长度和导管底部位置.b、混凝土输送到孔口时,应检查其坍落度与和易性.c、睑初灌量水下混凝土浇筑时为稀释、冲散桩底沉渣而要求一定足够数量的混凝土.混凝土初灌量计算公式：Vhld2+KD2h2式中V-混凝土初灌量（m3）；hl-导管内混凝土高度,hl=<h-h2><m>h桩孔深度（m）；h2-导管外混凝土面高度（m）,取1.3-1.8mrw-泥浆密度,11-12KN/m3；rc混凝土密度,23-24KNm3；d-导管内径（m）；K-混凝土充盈系数,取1.1；D-桩孔直径（m）.d、在灌注过程中,要随时测量和记录孔内混凝土灌注标高和导管入孔长度,保持埋管深度在26.Om之间.f、灌注必须连续不断地进行,一次成形；各岗位人员应密切配合,严格控制提升拆卸导管的消耗时间.g、混凝土灌注高出孔口后（高出80Omm）,挖沟排尽泥浆.6.3钢筋工程施工准备a检查钢筋是否有出厂合格证明和复检报告.b钢筋表面如有铁锈的应在绑扎前清除干净,锈蚀严重的钢筋不得使用.C绑扎钢筋地点应干净、平整.d按图纸和操作工艺标准向班组进行安全、技术交底.钢筋的存放.施工现场应将不同型号的钢筋标明并分别堆放,以便明确识别.钢筋应保持清洁并应无锈蚀,锈屑,氧化皮,油,油脂、柏油、泥土、油漆、缓凝剂、滴下的混凝土以与盐或其他任何材料的污染等使混凝土与钢筋之间粘结受到损害.所有钢筋应堆在木板或混凝土的支承上并覆盖好.离地面至少有150毫米的净空,支撑点间距小于2.OOm,防止钢筋变形、污染、锈蚀.钢筋加工6.3.3.1钢筋笼制作a钢筋笼长度超过25m时宜分段制作.钢筋接头应采用焊接或机械连接.b钢筋笼同一截面主筋接头数量不得大于50%；双面搭接焊缝长度不得小于5d,单面搭接焊健长度不得小于IOd.c钢筋笼主筋宜设置保护层间隔件,每组保护层间隔件竖向间距不应大于3m,宜对称设置,每组不宜小于4块.d钢筋笼加劲箍筋的内支撑筋宜采用井字形或三角形,直径同加劲箍筋直径.桩径小于80Omm时,钢筋笼加劲箍筋宜设在主筋外侧.e钢筋笼制作与安装允许偏差应符合规定.钢筋笼制作与安装允许偏差控制项目序号检查项目允许偏差或允许值检查方法主控项目1主筋间距±10用钢尺量2长度±100用钢尺量一般项目1箍筋间距±20用钢尺量2直径±10用钢尺量633.2钢筋笼运输与安装a搬运和安装钢筋笼时,应采取有效措施防止钢筋笼变形,安放应对准孔位中心,避免碰撞孔壁.钢筋笼安装时,宜采用吊车吊装,并缓慢垂直自由下放.b分段制作的钢筋笼在孔口对接安装时,应从垂直两个方向校正钢筋笼垂直度.C钢
