南昌供电分公司南昌东500kV变电站220kV配套送出工程环境影响报告.docx

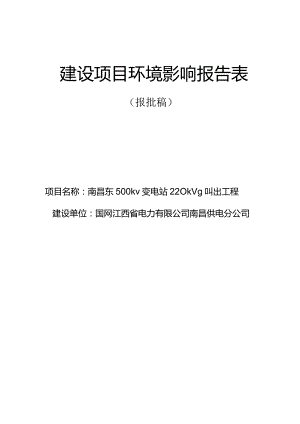

建设项目环境影响报告表（报批稿）项目名称：南昌东500kv变电站22OkVg叫出工程建设单位：国网江西省电力有限公司南昌供电分公司二。一九年六月1建设项目基本情况12建设项目所在地自然环境社会环境简况233环境质量状况254评价适用标准315建设项目工程分析326项目主要污染物产生及预计排放情况377环境影响分析388建设项目拟采取的防治措施及预期治理效果679环境管理监测计划及环境保护设施竣工验收6710结论与建议72附图:附图一本项目线路路径图附图二本项目杆塔一览图附图三本项目与生态红线管控区位置关系图附件1委托书附件2关于印发江西省电网发展规划项目库（2018-2023年）的通知附件3江西省发改委关于进一步加强全省电网项目管理的通知附件4高新区、青山湖区环境保护局出具的标准函附件5本项目相关工程的环评及验收批复附件6南昌市、高新区、青山湖区等相关部门意见及承诺附件7昌东220KV变电站投运时间证明附件8关于南昌市幸福渠水域治理有限公司南昌市洛阳东路综合改造工程（洪都大道天祥大道）环境影响报告书的批复附件9本项目电缆施工承诺函、不涉及洛阳东路综合改造工程拆迁工程证明附件10本项目监测报告附件11电缆电磁环境类比监测报告附件12单、双回线路电磁环境类比监测报告附件13四回线路电磁环境和声环境类比监测报告附件14单、双回线路声环境类比监测报告附件15仪器校准、检定证书附件16资质认定证书附件17修改清单附表：建设项目环评审批基础信息表1建设项目基本情况项目名称南昌东500kV变电站220kV配套送出工程建设单位国网江西省电力有限公司南昌供电分公司法定代表人联系人通讯地址江西省南昌市昌东大道7007号联系电话传真/邮政编码330000建设地点江西省南昌市高新技术产业开发区、青山湖区境内立项审批部门江西省发改委批准文号赣发改能源2017589号建设性质新建0改扩建口技改口行业类别及代码电力供应（D4420）占地面积塔基：8084.86m2绿化面积（平方米）6464.94总投资（万元）33773其中：环保投资（万元）180环保投资占总投资比例（%）0.53评价经费（万元）/预期投产口期2020年2月工程内容及规模:1.1 工程背景南昌供电区包括南昌市六区（东湖区、西湖区、青云谱区、青山湖区、新建区和湾里区）两县（南昌县和安义县）和宜春市二县（靖安县和奉新县），是江西电网最大负荷中心，同时它地处江西电网中部，也是江西电网重要枢纽和网络中心，在江西电网中位置及作用举足轻重。截至2017年底，南昌供电区有新昌电厂（2×700MW）罗湾电厂（3×7MW）洪屏抽水蓄能电站（4×300MW）和三洞湖光伏电站（75MW）4座统调电厂；有500kV变电站4座，主变7台，变电总容量5500MVA,分别为南昌变（2×750MVA）、梦山变（2×750MVA）进贤变（2x750MVA）和永修变（l×1000MVA）；有22OkV公用变电站28座，主变52台，变电总容量8400MVA；有220kV开关站2座，分别为鱼目山和塘山开关站；有IlOkV公用变电站68座，主变139台，变电总容量5944MVA；有220kV公用线路86条，线路总长度1252.166km；有HOkV公用线路134条,线路总长度1197.0282kmo2017年南昌供电区统调供电量197.88亿kWh,同比增长15.5%；统调最高供电负荷4013MW,同比增长12.3%o目前，南昌电网存在的问题主要包括：一是500kV布点偏少容量不足，除永修外，其余3座50OkV变电站均已扩建第二台主变，梦山、进贤目前负荷已经偏重，主变N-I存在满载或过载，难以满足负荷发展需要。二是220kV电网结构不清晰，与临区（九江、抚州、丰樟高等）电磁环网运行，内部分片供电模式还未形成，220kV电网薄弱环节容易成为供电瓶颈。三是目前5OOkV梦山、南昌两站已经出现短路电流超标问题，加快电磁解环，构建合理的分片分区供电迫在眉睫。1.2 建设必要性（1）满足了南昌直流特高压电力外送需求。目前江西中部已经形成不完全双回路环网（南昌永修梦山罗坊抚州鹰潭乐平南昌），抚州变为单回出线，规划2017年建成罗坊抚州鹰潭11回线路，届时形成中部的双环网，成为江西电网“东电西送、北电南送”主要通道。本工程南昌南昌东乐平双回50OkV线路为中部“日”字形“永修南昌南昌东乐平”中间一环，近期南昌东南昌及南昌东乐平双回线路为南昌直流特高压提供了电力外送通道，满足了南昌直流特高压的电力外送需求。（2）满足南昌瑶湖地区负荷发展及变电容量平衡的需要。“十三五”期间，随着新一届省委省政府提出的“昌九一体化”、“昌抚一体化”等区域性协同发展战略的进一步深化，南昌一小时经济圈的构建，南昌市将进入一个全面发力崛起的新阶段。瑶湖组团东岸隶属于南昌高新技术产业开发区，大力发展航空、电子信息、生物医药、教育及相关高技术产业，尤其是瑶湖东岸麻丘地区的云计算、大数据中心作为高科技信息产业基础配套的重要组成部分，将建成中部地区最大的云计算、大数据产业基地，带动周边的产业发展，瑶湖东岸组团产业区将成为南昌地区负荷的主要增长点之一。根据预测，2020年南昌供电区统调最高负荷将达到498万千瓦，本工程投运前，南昌仅有5座500kV变电站及新昌电厂供电，其中南昌变和新昌电厂主要供电老城区及昌东片区；梦山变、永修变及昌西南变主要供电昌西北片区（含红谷滩、九龙湖地区），兼顾九江南部地区及丰高地区；进贤变主要供电昌南片区，兼顾抚州北部地区。根据预测，2020年，老城区及昌东片区负荷将达251万千瓦，考虑新昌电厂1台70万千瓦机组220kV电压接入电网及周边联网线电力交互，2020年老城区及昌东片区仍有193万千瓦负荷需通过500kV变下网，该片区目前仅有500kV南昌变，难以满足负荷发展及变电容量平衡需要。（3）有利于缓解南昌变供电压力，解决南昌主变“N-1”过载问题。2019年南昌东投运前，南昌变接带有220kV昌东变、顺外变、观田变、艾湖变、七里街变、董家窑变、阳明东变、瑶湖变、赛维变、蒋巷变等10座220kV变电站，供电压力较大，随着南昌负荷的快速增长，2019年南昌变最大下网负荷将达到1069.3MW；主变“N-1”的情况下，另一台主变下网负荷达758.4MW,主变过载，电网无法满足“N-1”供电需求。500kV南昌东变的建设可解决南昌变主变“Nl”过载问题，提高南昌电网供电可靠性。（4）有利于构建分片分区供电的模式，进一步降低南昌变及进贤变的短路电流水平。从该片区已有及规划的220kV变电站站址位置及供电范围来看，500kV南昌东变投运后，其合理供电范围为瑶湖地区及老城区部分区域，同时兼顾航空城东北部负荷，5OOkV南昌变则主供老城区部分及昌东地区部分负荷。另外，南昌220kV侧短路电流已接近开关遮断容量50kA,本工程南昌东变投运后，将220kV观田变改接进南昌东变，打开了南昌观田梧岗进贤之间的电磁环网，南昌变220kV短路电流得到了较大的改善。南昌东变投运后，根据南昌网架结构及运行方式，基本上可行成形成南昌老城供区、昌西北九江供区及昌西南进贤南昌东供区。因此，南昌东变的建设有利于南昌地区分片分区供电的实现，同时降低南昌变的短路电流水平。（5）满足周边新增220kV变电站接入需求，理顺周边220kV网架。目前瑶湖地区周边已有变电站220kV赛维变、220kV瑶湖变、220kV麻丘变，均由500kV南昌变接带，南昌变220kV间隔已满，且南昌变站外房屋较为密集，围墙外填方量较大，主变及间隔扩建困难。根据江西南昌供电区"十三五''电网规划滚动调整报告，及南昌市瑶湖组团东岸2013-2020年电网规划及远景展望报告，远期瑶湖地区及周边还将新增220kV红旗变、220kV抚河变、220kV西北面（云计算）等。而目前南昌东部地区只有1座500kV南昌变，已无可利用的220kV出线间隔，届时周边将无可供接入的站点。南昌东500kV变电站的投运，可转移南昌变接带的部分220kV站点，同时为新增的220kV站点提供合适的接入点，缩短220kV供电距离、理顺周边220kV网架。综上所述，南昌南昌东500kV输变电工程建设是非常必要的，可有效提高南昌供电区的供电可靠性、供电质量及安全稳定水平。从南昌供电区500kV变电容量平衡及区域负荷发展情况分析来看，南昌东500kV变电站应在2019年建成投运。南昌东500kV变电站220kV配套工程配合南昌东500kV输变电工程同期建设。1.3 工程与政策及规划相符性本工程属于城乡电网建设项目。根据国务院国发200540号“国务院关于发布实施促进产业结构调整暂行规定的决定”、国家发展和改革委员会令第9号产业结构调整指导目录（2011年本）（2013年修正），“电网改造与建设”列为“第一类鼓励类”项目，符合国家产业政策。本工程取得了当地政府、国土、旅游、林业等行政部门的支持与同意，本项目的建设符合南昌市的城乡发展规划。本工程符合江西南昌供电公司"十三五''电网规划滚动调整报告规划建设要求。综上，本工程的建设与国家产业政策，南昌市的城乡发展规划及江西省的电网发展规划是相符的。1.4 工程进展情况及环评过程根据建设项目环境影响评价分类管理名录（2018年4月28日起施行），本工程应编制环境影响报告表。国网江西省电力有限公司南昌供电分公司于2018年2月5日委托核工业二七。研究所（以下简称“我所”）承担本工程的环境影响评价工作（委托书见附件1）O我所于2018年K）月11日对本工程拟建线路沿线进行了实地踏勘和调查，收集了自然环境、社会环境及有关资料。在现场踏勘、调查和现状监测的基础上，建设单位参照环境影响评价公众参与暂行办法进行了网上公示及公参；结合本工程的实际情况，根据相关的技术规范、技术导则要求，进行了环境影响预测及评价，制定了相应环境保护措施，在此基础上编制完成了本项目的环境影响报告表。环评工程师现场踏勘照片如下:1.5 编制依据1.5.1 环境保护法规、条例1）中华人民共和国环境保护法（2015年1月1日起施行）；2）中华人民共和国环境影响评价法（2016年9月1日起施行，2018年12月29日，第十三届全国人民代表大会常务委员会第七次会议重新修订）；3）中华人民共和国电力法（2018年12月29日修订并施行）；4）中华人民共和国环境噪声污染防治法（1997年3月1日起施行，2018年12月29日，第十三届全国人民代表大会常务委员会第七次会议重新修订）；5）建设项目环境保护管理条例（2017年10月1日起施行）；6）电力设施保护条例实施细则（1999年3月18日起施行）；7）电力设施保护条例（1998年1月7日起施行）；8）电磁辐射环境保护管理办法（1997年3月25日起施行）；9）建设项目环境影响评价分类管理名录（2017年9月1日起施行，2018年4月28日修正）。1.5.2 相关的标准和技术导则1）声环境质量标准（GB3096-2008）；2）工业企业厂界环境噪声排放标准（GB12348-2008）；3）建筑施工场界环境噪声排放标准（GB12523-2011）；4）电磁环境控制限值（GB8702-2014）；5）建设项目环境影响评价技术导则总纲（HJ2.1-2016）；6）环境影响评价技术导则输变电工程（HJ24-2014）；7）环境影响评价技术导则生态影响（HJI9-2011）；8）环境影响评价技术导则声环境（HJ2.4-2009）；9）环境影响评价技术导则地表水环境（HJT2.3-2018）；10）交流输变电工程电磁环境监测方法（试行）（HJ681-2013）。1.5.3 相关技术文件1）环境影响评价委托书；2）南昌东50OkV变电站22OkV配套送出工程可行性研究报告（江西省电力设计院）；3）项目支持性协议、线路路径图、线路杆塔一览图等资料。1.6 工程概况1.6.1 项目建设规模南昌东50OkV变电站220kV配套送出工程共分二个部分，具体内容如下：（注：下文中，南昌东500kV变电站简称“南昌东”，南昌50OkV变电站简称“南昌”，昌东220kV变电站简称“昌东”，麻丘220kV变电站简称“麻丘”，观田220kV变电站简称“观田）一、变电工程（1）昌东220kV变电站间隔改造（含保护改造）昌东220kV变电站扩建1个间隔至南昌东500kV变，利用待用11间隔进行改造。南昌变昌东I、II回改入南昌东，昌东侧4套高频保护全部退出，1、U线重新配置最新通过国网电科院九统一检测的双套光纤电流差动保护装置，保护均分别采用专用芯及2M数字通道。（2）观田220kV变电站保护改造南观I、11回改接入南昌东，将观田侧4套线路保护全部退出，I、11线重新配置最新通过国网电科院九统一检测的双套光纤电流差动保护装置，保护均采用数字2M通道。（3）麻丘220kV变电站保护改造南麻线、梅麻线各一回改接入南昌东，麻丘侧4套高频保护全部退出，kII线重新配置最新通过国网电科院九统一检测的双套光纤电流差动保护装置，保护均采用直达专用纤芯通道。二、线路工程南昌东5OOkV变电站本期220kV出线7回，分别至昌东3回（其中两回含昌顺I、II线T接线工程）、至观田2回、至麻丘2回。具体实施为：（1）南观KII回改接入南昌东，形成“南昌东-观田I、11回”。同时南昌变利用南观线T接至昌东顺外I、II回，形成“南昌顺外I、II回T接线路Z（2）新建1回至昌东变，形成“南昌东昌东In回”。昌东变扩建1个间隔至南昌东变。（3）将麻丘梅庄I回破入南昌东，同时分别改接南昌麻丘I、11回线路入南昌东，最终形成“南昌东-麻丘I、II回”及“南昌东-南昌KII回”。（4）将“南昌东.南昌I、11回吸“昌东南昌L11回”在南昌站附近短接，形成“南昌东-昌东I、II回”。本期建设规模见表I-Io表1-1南昌东500kV变电站220kV配套送出工程建设规模一览表规模项目本期工程规模昌东22OkV变电站改造22OkV间隔昌东22OkV变电站扩建1个间隔至南昌东50OkV变，利用待用H间隔进行改造。包括架空线路工程，形成“南昌东麻丘I、II回”及“南昌东-南昌I、11回”。麻丘梅庄I回破入南昌东，改接南昌麻丘I、II回线路入南昌东22OkV线路工程线路起点为拟建南昌东变220kV构架，终点为已建南昌麻丘I、H回22OkV线路吴家村附近接点，其中南昌侧接点位置为南麻线25#（运行杆号），麻丘侧兀接点位置为南麻线26#（运行杆号）和麻梅线I线12#。新建架空线路4.1km（其中同塔四回路（“南昌东麻丘I、II回”及“南昌东-南昌I、II回”）线路长度2.5km,同塔三回路（“南昌东麻丘II回”及“南昌东南昌I、11回“）线路长度0.8km、同塔双回路（“南昌东.南昌I、H回”）线路长度0.4km、单回路（南昌东麻丘I回、II回）线路长度0.4km）。形成“南昌东麻丘I、Il回”及“南昌东-南昌I、11回”。南昌-观田I、11回（南昌侧）包括架空线路工程和电缆下路工程，形成“南昌东-观田I、II回”。改接入南昌东220kV线路工程架空部分本工程架空部分路径分为两段，段路径为：线路起点为拟建南昌东50OkV变22OkV构架，终点为拟建电缆终端塔（南进5（X）kV线路与规划的新溪桥快速路交叉口附近）。另一段路径为：线路起点为南观线21#塔东侧新建电缆终端杆，终点为南观线21#塔（改接点）。架空部分路径长度6.43km,其中改接点附近同塔双回路段路径长度50米，同塔三回单回路架设（南昌东.观田11回，2回备用）角钢塔段路径长度6.38km；同塔三回双回路架设（南昌东-观田I回，南昌东-昌东In回，1回备用）角钢塔段路径长度6.43km。南昌-观田I、11回（南昌侧）改接入南昌东22OkV线路工程电缆部分本工程线路起点为拟建电缆终端塔（南进50OkV线路与规划的新溪桥快速路交叉口附近），终点为南观线21#塔东侧新建电缆终端杆，新建线路路径总长度1047km,均为双回路电缆，其中，洛阳东路段综合管廊段长3.8km、天祥大道段电缆沟段3.47km、规划的新溪桥快速路电缆段2.8km和顺外路段电缆穿管沟0.4km。南昌东-昌东22OkV线路工程包括架空线路工程和电缆下路工程，形成“南昌东-昌东m回”。架空部分线路起点为拟建南昌东50OkV变22OkV构架，终点为拟建电缆终端塔（南进50OkV线路与规划的新溪桥快速路交叉口附近）。线路架空部分总长度6.43km,采用同塔三回双回路架设（南昌东观田I回，南昌东昌东III回，1回备用）角钢塔段路径长度6.43km。电缆部分本工程线路起点为拟建电缆终端塔（南进500kV线路与规划的新溪桥快速路交叉口附近），终点为已建昌东220kV变，线路路径总长度11.27km,均为单回路电缆，其中，洛阳东路段综合管廊段长3.8km、天祥大道段电缆沟段3.47km、规划的新溪桥路段电缆段2.8km和昌东大道段双回路电缆排管1.2kmo南昌麻丘I、II回与南昌昌东I、11回短接22OkV线路工程南麻I、II回汽入南昌东后形成南昌东.南昌I、11回，在南昌50OkV变电站围墙内采用电缆将南麻I、H回、昌昌I、II回进行短接，形成南昌东-昌东I、11回。麻丘II与昌东I短接线路路径长度190m,麻丘I与昌东II短接线路路径长度230m,折单后电缆线路路径合计长度420m。昌东-顺外外11回四至南昌变22OkV线路工程包括架空线路工程和电缆线路工程，形成“南昌顺外I、U回/接22OkV线路工程。架空部分南昌-观田I、回南昌侧T接至昌东-顺外I、II回，双回路架空线路长0.03km。电缆部分本工程双回路电缆线路路径长0.2km,起点为昌顺线6#塔附近电缆终端平台，终点为南观线20#塔附近电缆终端杆，采用明挖排管。注：本次环境影响评价规模为本期工程建设内容。1.6.2 昌东220kV变电站改造220kV间隔工程昌东220kV变电站于1996年以前投入运行，现有3台主变压器，容量为2x150MVA和1x120MVA,现有220kV出线规模共7回，分别为：待用11（原昌艾线）、待用I（原七昌线）、南昌IL南昌I、南昌III、顺外I、顺外II。本期昌东220kV变电站扩建1个间隔至南昌东50OkV变，利用待用11间隔进行改造。1.6.3 配套输电线路工程南昌东500kV变电站220kV配套送出工程线路工程包含8个子项线路工程，具体描述如下：（1）南昌麻丘I、II回入南昌东22OkV线路工程工程概况：线路起点为拟建南昌东变22OkV构架，终点为已建南昌麻丘I、II回22OkV线路吴家村附近兀接点，其中南昌侧兀接点位置为南麻线25#（运行杆号）附近，麻丘侧兀接点位置为南麻线26#（运行杆号）和麻梅线I线12#0新建架空线路4.1km（其中同塔四回路线路长度2.5km,同塔三回路线路长度0.8km、同塔双回路线路长度0.4km、单回路线路长度04km）,塔基17基（其中四回塔11基，三回塔3基、双回塔3基），采用SSDJ、2E5-SDJC>SDJ2等9种塔型，导线采用2xJLGlA-40035型钢芯铝绞线，外径26.8mm,形成“南昌东麻丘I、II回”及“南昌东南昌I、II回”。线路路径：本工程线路在南昌东500kV变昌东2回及麻丘2回出线处分别采用2基四回路终端分支塔出线，出线后通过1基四回路终端分支塔合并成同塔四回路，之后线路向西行进经文家北侧以同塔四回方式向西跨越跨越福银高速，跨越福银高速采用“耐-直-耐”独立耐张段方式，并按“三跨”设计。由于受瑶湖机场净空高度限制，为避免本工程跨越麻梅220kV双回路线，需拆除一段原麻梅线以腾出线路走廊给本工程，然后，一回搭接至麻梅线（麻丘侧），接着三回路走线至接点。由于梅庄22OkV变电站改造为IlOkV站，麻梅线暂时停用。线路在程坊杨村西侧接原南麻线。（2）南昌观田I、II回（南昌侧）改接入南昌东22OkV线路工程（架空部分）工程概况：本工程架空部分路径分为两段，一段路径为：线路起点为拟建南昌东500kV变22OkV构架，终点为拟建电缆终端塔（南进50OkV线路与规划的新溪桥快速路交叉口附近）。另一段路径为：线路起点为南观线21#塔东侧新建电缆终端杆，终点为南观线21#塔（改接点）。架空部分路径长度6.43km,其中改接点附近同塔双回路段路径长度50米，同塔三回路架设角钢塔段路径长度6.38km0本工程两回线，其中一回利用该同塔三回架设，另外一回利用“南昌东-昌东220kV架空线路工程”三回路铁塔架设。塔基23基（其中三回路转角塔5基，三回路直线塔13基、三回路终端分支塔2基、双回路终端塔2基、双回路电缆终端塔1基）,采用SDJl、SDJ4、SDZl、SDZ2等7种塔型，导线采用2xJLGlA-40035型钢芯铝绞线，外径26.8mm。线路路径：线路由南昌东50OkV变向西经1基四回路终端分支塔（该塔本期架设三回）出线，之后采用同塔3回角钢塔架设，本期架设1回（另外一回利用“南昌东-昌东220kV线路工程（架空部分）”三回路铁塔架设），远期预留2回，线路平行南麻线兀接线路（本期建设）走线，经文家北侧并跨越福银高速，跨越福银高速采用“耐一直-耐”独立耐张段方式，并按“三跨”设计。随后在瑟罗村北侧左转至西溪项村西侧在右转沿着新溪桥快速路向西走线至500kV南进线附近电缆终端塔。另一段路径具体为：线路起点为南观线21#塔东侧新建电缆终端杆，终点为南观线21#塔（改接点），架空部分路径长度约50米，即通过南观线21#塔（终端塔）1档架空走线至电缆终端杆下地。（3）南昌-观田I、H回（南昌侧）改接入南昌东22OkV线路工程（电缆部分）工程概况：本工程线路起点为拟建电缆终端塔（南进500kV线路与规划的新溪桥快速路交叉口附近），终点为南观线21#塔东侧新建电缆终端杆，新建线路路径总长度10.47km,其中，洛阳东路段综合管廊段长3.8km、天祥大道段电缆沟段3.47km、规划的新溪桥快速路电缆段2.8km和顺外路段电缆穿管沟0.4km。线路路径：本工程电缆从电缆终端塔（南进500kV线路与规划的新溪桥快速路交叉口附近）引下入地，沿规划的新溪桥电缆走线至天祥大道，接着沿天祥大道中央绿化带下电缆沟走线至洛阳东路处，往西折入洛阳东路综合管廊内（位于洛阳东路机动车道与非机动车道之间的中间绿化带下），利用综合管廊敷设至昌东大道管廊出口，然后采用电缆明挖排管至新建电缆终端杆，接上南观I、11回21#塔。（4）南昌东昌东220kV线路工程（架空部分）工程概况：线路起点为拟建南昌东50OkV变220kV构架，终点为拟建电缆终端塔（南进500kV线路与规划的新溪桥快速路交叉口附近）。线路架空部分总长度6.43km,采用同塔三回路设计。塔基23基（其中三回路转角塔5基，三回路直线塔13基、三回路终端分支塔2基、双回路终端塔2基、双回路电缆终端塔1基），采用SDZl、SDJ4、SDZkSDZ2等7种塔型，导线采用2xJLGIA-630/45型钢芯铝绞线，外径33.8mm。线路路径：线路与南昌观田I、II回（南昌侧）改接入南昌东220kV线路工程（本期建设）出线段采用同1基四回路终端分支塔出线，之后线路与南昌-观田I、II回改接入南昌东220kV线路工程路径并行架空走线直至南进500kV线路与规划的新溪桥快速路交叉口附近电缆下地点。本期架设2回（其中1回为南昌-观田I、H回（南昌侧）改接入南昌东220kV线路工程架空部分挂线），远期预留1回。本工程在文家北侧需跨越福银高速，跨越福银高速采用“耐一直-耐”独立耐张段方式，并按“三跨”设计。（5）南昌东-昌东220kV线路工程（电缆部分）工程概况：本工程线路起点为拟建电缆终端塔（南进500kV线路与规划的新溪桥快速路交叉口附近），终点为已建昌东22OkV变，线路路径总长度11.27km,其中，洛阳东路段综合管廊段长3.8km、天祥大道段电缆沟段3.47km、规划的新溪桥路段电缆段2.8km和昌东大道段双回路电缆排管1.2kmo线路路径：本工程电缆从电缆终端塔（南进500kV线路与规划的新溪桥快速路交叉口附近）引下入地，沿天祥大道中央绿化带下电缆沟走线至洛阳东路处，往西折入洛阳东路综合管廊内（位于洛阳东路机动车道与非机动车道之间的中间绿化带下），至与昌东大道交叉口后，接着往北沿昌东大道东侧机动车道下明挖排管至昌东220kV变电站北侧小路，之后沿该小路明挖排管走线至昌东220kV变电站内。（6）南昌-麻丘I、11回与南昌-昌东I、II回短接22OkV线路工程工程概况：南麻I、11回兀入南昌东后形成南昌东-南昌I、U回，在南昌50OkV变电站围墙内采用电缆将南麻I、11回、昌昌I、II回进行短接，形成南昌东-昌东I、11回。麻丘11与昌东I短接线路路径长度190m,麻丘I与昌东11短接线路路径长度230m,折单后电缆线路路径合计长度420m。新建电缆桥架215米，单相电缆明沟（净宽0.5米X净高0.8米）150米。（7）昌东顺外I、II回T接至南昌变220kV线路工程（架空部分）南昌-观田I、II回南昌侧T接至昌东-顺外I、11回，线路本工程架空线路共0.03km,在南观20附苔附近新立1基电缆终端杆，电缆终端平台2基，采用SDGJ-22等2种塔型，导线采用2×JLG1A-3OO4O型钢芯铝绞线，外径23.9mm。（8）昌东-顺外I、II回T接至南昌变220kV线路工程（电缆部分）本工程电缆线路路径长0.2km,南昌观田I、11回南昌侧T接至昌东顺外I、II回，从昌顺线6#塔附近电缆终端平台电缆引下走线至顺外路，然后沿顺外路人行道走线至南观线20#塔附近新建电缆终端杆，通过架空接至南观线20#塔，采用明挖排管。本项目昌东220kV变电站间隔示意图见图1-1,新建线路工程路径区域环境现状图见图l-2<>段外南昌东（本Bw三jaMMOZZ图11昌东220kV变电站间隔示意图南昌麻丘I、H回接点南昌观田I、II回改接点线路跨越县道X026线路从养鱼场南侧经过电缆排管（沿昌东大道机动车道）电缆排管（沿昌东大道昌东变土路）图12新建线路工程路径区域环境现状线路路径主要跨越及地形情况见表l-2o表12本工程架空线路路径交叉跨越及地形情况项目南昌-麻丘I、11回入南昌东220kV线路工程南昌-观田I、11回（南昌侧）改接入南昌东220kV线路工程（架空部分）南昌东-昌东220kV线路工程（架空部分）架空线路路径总长度（km）4.16.436.43曲折系数1.121.211.21交叉跨越IlOkV及以上线路01（钻越500kV南进线）1（钻越500kV南进线）35kV线路222IOkV及以下线路122525一般公路41010高速公路1（福银高速）1（福银高速）1（福银高速）铁路02（昌景黄高铁）2（昌景黄高铁）通信线路71414鱼塘033河流044地形比例平地303030泥沼河网7070701.6.4.1导、地线选型根据设计要求，南昌-麻丘I、11回兀入南昌东220kV线路工程采用2xJLGlA4）035型钢芯铝绞线，南昌-观田I、II回（南昌侧）改接入南昌东220kV线路工程（架空部分）采用2×JLG1A-4OO35型钢芯铝绞线。南昌东-昌东22OkV线路工程（架空部分）采用2×JLG1A-63O45型钢芯铝绞线。昌东顺外I、H叵IT接至南昌变22OkV线路工程（架空部分）采用2xJLG1A30040型钢芯铝绞线。导线机械特性见表1-3。表13导线机械特性曲线一览表类别导线JL/G1A-400/35导线JL/G1A-630/45导线UJGlA-300/40标称截面400300300计算截铝股390.88630300.9面钢芯34.3643.638.90(mm2)综合425.24674338.99计算夕'径mm26.833.823.9单位长度质量kg/km1340.752079.21131额定抗拉力kN103.67150.45>92.36弹性系数GPa65.063.073.0线膨胀系数1/2.05×lO72.09×lO51.96×107根据设计耍求，各子项线路工程地线配置如下:1）南昌-麻丘I、H回兀入南昌东220kV线路工程南昌东变出线构架档南昌侧及麻丘侧路径段、兀接点附近南昌侧及麻丘侧同塔双回路路径段分别架设2根地线，1根为JLB35-15O型铝包钢绞线，另1根为48芯G.652的OPGW-150。同塔四回路及同塔三回路段架设2根48芯G.652的OPGW-150<>本期最终形成南昌东至麻丘变2根24芯G.652OPGW光缆。2）南昌-观田1、11回（南昌侧）改接入南昌东220kV线路工程（架空部分）随观田一南昌改接至南昌东变段220kV线路架设2根地线，1根为普通地线JLB35-120,另1根为48-4+心（40G.652+8G.655）C）PGW-120光缆。3）南昌东-昌东220kV线路工程（架空部分）随昌东220kV变新建至南昌东500kV变线路架设2根地线，1根为普通地线JLB35-120,另1根为48芯G.652OPGW-120光缆。4）昌东.顺外I、II回T接至南昌变22OkV线路工程（架空部分）地线均采用JLB35-120o地线物理特性参数见表14、表表1-4地线JLB35-120型铝包钢绞线参数地线型号JLB35-120根X直径（mm）铝包钢（钢）19/2.85截面积（mm?）总计121.21铝63.03钢58.18直径（mm）14.25单位质量（kg/km）633.0计算拉断力（N）>88.3620时直流电阻（Ckm）<0.41214AM,k*她八113.J综合温度膨胀系数（10-6/C）14.5表15地线OPGW-150、OPGW-120物理特性参数表名称单位OPGW-150OPGW-120光缆直径mm16.615.2光缆单重kg/km853751承载截面mm2150.0120.0标称抗拉强度（RTS）kN116.095.0杨氏模量kNmm2132102热膨胀系数06°C13.813.8年平均张力N1625%RTS1625%RTS直流电阻km0.4020.5短路电流容量kA2s147.0114.0运输和运行温度范围c-40oC"+80°C-40°C+80°C1.6.4.2 架空杆塔塔型及塔基南昌麻丘I、II回入南昌东220kV线路工程需要建设17基杆塔，具体杆塔型式见表1-6；南昌-观田I、H回（南昌侧）改接入南昌东220kV线路工程需要建设23基杆塔,具体杆塔型式见表1-7；南昌东昌东220kV线路工程需要建设23基杆塔，具体杆塔型式见表1-8；昌东顺外I、H回T接至南昌变220kV线路工程需要建设3基杆塔，具体杆塔型式见表l-9o塔型呼高转角范围（。）设计档E巨（m）杆塔占地面积（m2）数量杆塔永久占地面积（m2）水平垂直2E5-SDJC210350450157.751157.75390350450157.751157.75SSDJ18035045096.04196.0424035045096.042192.08SSJl2402035045096.042192.08SSJ227204035045096.04196.04SSZl270300400143.041143.04300300400143.042286.08SSZ2360350450143.042286.08SDDJ240350450169.231169.23SDJ2272040350450169.232338.46SGDJ-DL2101502000.4210.42合计172115.05lr6I、11回Tr入南昌东22OkV线路工程架空杆塔塔型表南昌麻丘I、II回兀入南昌东22OkV线路工程杆塔永久占地面积为2115.05m2,临时占地约200Om2。表1-7南昌-观坦I、11回（南昌侧）改接入南昌东22Okv线路工程架空杆塔塔型表塔型呼高转角范围（。）设计档距（m） 杆塔占地面积水平I垂直数量杆塔永久占地面积（m2）2E5-SDJC210350450157.751157.75300350450157.752315.5SDDJ210350450169.232338.46SDJl27。20350450169.232338.46300-20350450169.231169.23SDJ4246090350450169.232338.46SDZl27030040098.234392.9230030040098.232196.4633030040098.23198.23SDZ2300350450
