棚户区城市燃气管道等老化更新改造项目 施工说明书.docx

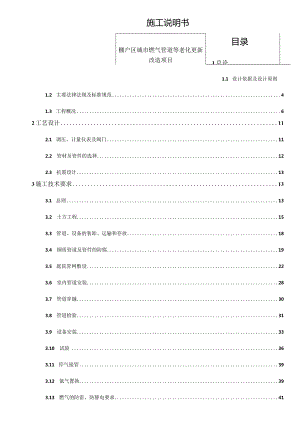

施工说明书棚户区城市燃气管道等老化更新改造项目目录1总论1.1 设计依据及设计原则1.2 主要法律法规及标准规范41.3 工程概况62工艺设计112.1 调压、计量仪表及阀门112.2 管材及管件的选择122.3 抗震设计133施工技术要求133.1 总则133.2 土方工程153.3 管道、设备的装卸、运输和存放183.4 钢质管道及管件的防腐193.5 庭院管网敷设223.6 室内管道安装283.7 管道穿越303.8 管道检验313.9 设备安装333.10 试验363.11 停气接管393.12 氮气置换393.13 燃气的防雷、防静电要求41编制校审审核审定项目负责人3.14 废弃管道处置423.15 管道测绘423.16 其他434燃气设备及配套设施着色规定435安全设施设计三同时要求436消防与用气安全447设计、施工及安全措施457.1 射线探伤457.2 高空作业457.3 设计安全预防措施467.4 施工安全预防措施478施工HSE管理499工程竣工验收509.1 庭院管道的竣工验收509.2 室内管道的竣工验收519.3 自闭阀的竣工验收511总论1.1 设计依据及设计原则1.1.1 设计依据（I）市政公用工程设计文件编制深度规定（2013年版）；（2）国务院办公厅关于全面推进城镇老旧小区改造工作的指导意见（国办发（2020）23号）；（3）国务院安全生产委员会关于印发<全国城镇燃气安全专项整治工作方案的通知（安委（2021）9号）；（4）城市燃气管道等老化更新改造实施方案（20222025年）（国办发（2022）22号）；（5）重庆市人民政府办公厅关于全面推进城镇老旧小区改造和社区服务提升工作的实施意见（渝府办发（2021）82号）；（6）重庆市人民政府办公厅关于印发重庆市深化燃气安全专项整治实施方案的通知（渝府办发（2021）156号）；（7）重庆市人民政府办公厅关于印发重庆市燃气管道老化更新改造实施方案（2022-2025年）的通知（渝府办发（2022）85号）；（8）重庆国际投资咨询集团有限公司编制的合川区棚户区城市燃气管道等老化更新改造项目可行性研究报告；（9）重庆市合川区发展和改革委员会关于同意合川区棚户区城市燃气管道等老化更新改造项目可行性研究报告的复函（合川发改投（2022）79号）；（10）合川区棚户区城市燃气管道等老化更新改造项目初步设计批复（批复号）；（11）重庆市合川区经济和信息化委员会提供的其他资料。1.1.2设计原则（1）遵循国家、行业有关经济发展规划，工程建设的法律、法规、政策、标准及规范；（2）遵循健康、安全、环保、节能减排、节约资源的经济可行性原则；（3）采取有效措施提高管道系统的可靠性，确保长期连续、平稳安全地供气；（4）采用可靠、成熟、适用的技术、设备和材料，实现管道建设和管理的“高标准、高质量、高技术、高效益优先采用国产设备和材料，提高国产化水平，充分体现国产化的要求；（5）实现可靠性与经济性的良好统一，优化技术方案，尽可能降低工程投资，获得较好的经济效益和社会效益;（6）全面推行标准化设计。1.2 主要法律法规及标准规范1.2.1 主要法律法规（I）中华人民共和国安全生产法主席令第88号（2021年9月1日施行）（2）中华人民共和国消防法主席令第29号（2021年4月29日起施行）（3）中华人民共和国环境保护法主席令第9号（2015年1月1日起施行）（4）中华人民共和国清洁生产促进法主席令第54号（2012年7月1日起施行）（5）中华人民共和国水土保持法主席令第39号（2011年3月1日起施行）（6）中华人民共和国土地管理法主席令第28号（2020年1月1日起施行）（7）中华人民共和国文物保护法（2017年修正本）（2017年11月4日起施行）（8）中华人民共和国节约能源法（2018年修正本）（2018年10月26日起施行）（9）中华人民共和国固体废物污染环境防治法主席令第58号（2021年4月29日修正版）（10）中华人民共和国水污染防治法（2017年修正本）（2017年6月27日起施行）（11）中华人民共和国大气污染防治法（2018年修订本）（2018年10月26日起施行）（12）中华人民共和国特种设备安全法主席令第4号（2014年1月1日起施行）（13）城镇燃气管理条例（2016年修订版）国务院令第666号（2011年3月1日起施行）（14）建设项目环境保护管理条例国务院令第682号（2017年10月1日起施行）（15）建筑工程消防监督审核管理规定公安部令119号（2012年11月1日起施行）（16）重庆市天然气管理条例（2020年1月1日起施行）1.2.2 主要标准规范（1）燃气工程项目规范GB55009-2021（2）城镇燃气设计规范（2020年版）GB50028-2006（3）建筑设计防火规范（2018年版）GB50016-2014（4）建筑防火通用规范GB55037-2022（5）建筑与市政工程抗震通用规范GB55002-2021(6)聚乙烯燃气管道工程技术标准CJJ63-2018(7)压力管道规范公用管道GB/T38942-2020(8)城镇燃气输配工程施工及验收规范CJJ33-2005(9)城镇燃气室内工程施工与质量验收规范CJJ94-2009(10)埋地钢质管道聚乙烯防腐层GB/T23257-2017(Il)城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95-2013(12)埋地钢质管道阴极保护技术规范GB/T21448-2017(13)输送流体用无缝钢管GB/T8163-2018(14)膜式燃气表GB/T6968-2019(15)输送流体用不锈钢无缝钢管GB/T14976-2012(16)现场设备、工业管道焊接工程施工质量验收规范GB50683-2011(17)现场设备、工业管道焊接工程施工规范GB50236-2011(18)承压设备无损检测第2部分：射线检测NB/T47013.2-2015(19)承压设备无损检测第3部分：超声检测NB/T47013.3-2015(20)燃气用聚乙烯管道焊接技术规则TSGD2002-2006(21)城镇天然气用户工程技术规程DB50/T1291-2021(22)燃气用埋地聚乙烯(PE)管道系统第1部分：管材GB/T15558.1-2015(23)燃气用埋地聚乙烯(PE)管道系统第2部分：管件GBZT15558.2-2005(24)燃气用聚乙烯(PE)管道系统的钢塑转换管件GB/T26255-2022(25)聚乙烯燃气管道工程技术标准CJJ63-2018(26)燃气输送用不锈钢波纹软管及管件GB/T26002-2010(27)城镇燃气调压箱GB27791-2020(28)城镇燃气设施运行、维护和抢修安全技术规程CJJ51-2016(29)建筑机电工程抗震设计规范GB50981-2014(30)可锻铸铁管路连接件GB/T3287-2011(31)城镇燃气调压器GB27790-2020(32)城镇燃气用防雷接头CJ/T385-2011(33)城镇燃气雷电防护技术规范QX/T109-2021(34)涂装前钢材表面处理规范SY/T0407-2012(35)城镇燃气管道穿跨越工程技术规程CJJ/T250-2016(36)塑料焊缝无损检测方法第1部分：通用要求JB/T12530.1-2015(37)塑料焊缝无损检测方法第2部分：目视检测JB/T12530.2-2015(38)钢制对焊管件类型与参数GB/T12459-2017(39)家庭用户管道燃气自闭阀安装技术规程T/CQGIA1001-2022(40)管道燃气自闭反应用技术规程T/CECS905-2021(41)塑料焊缝无损检测方法第1部分：通用要求JB/T12530.1-2015(42)塑料焊缝无损检测方法第2部分：目视检测JB/T12530.2-2015(43)聚乙烯管道电熔接头超声检测GB/T29461-2012(44)无损检测目视检测总则GB/T20967-2007其他有关规范、规程、规定和标准。1.3 工程概况131项目背景(1)政策的支持近年来，全国城镇燃气事故多发频发，燃气安全形势严峻，尤其是建设年代较早的老旧小区。为认真贯彻落实习近平总书记关于安全生产重要论述，特别是近年以来针对燃气安全作出的重要指示精神，系统整治燃气安全问题，有效防范化解重大燃气安全风险。国务院办公厅关于全面推进城镇老旧小区改造工作的指导意见(国办发(2020)23号)提出，城镇老旧小区是指城市或县城(城关镇)建成年代较早、失养失修失管、市政配套设施不完善、社区服务设施不健全、居民改造意愿强烈的住宅小区(含单栋住宅楼)。城镇老旧小区改造内容可分为基础类、完善类、提升类3类。基础类是为满足居民安全需要和基本生活需求的内容，主要是市政配套基础设施改造提升以及小区内建筑物屋面、外墙、楼梯等公共部位维修等。其中，改造提升市政配套基础设施包括改造提升小区内部及与小区联系的供水、排水、供电、弱电、道路、供气、供热、消防、安防、生活垃圾分类、移动通信等基础设施，以及光纤入户、架空线规整(入地)等。国务院办公厅关于印发城市燃气管道等老化更新改造实施方案(20222025年)的通知(国办发(2022)22号)指出，城市燃气管道等老化更新改造是重要民生工程和发展工程，有利于维护人民群众生命财产安全，有利于维护城市安全运行，有利于促进有效投资、扩大国内需求，对推动城市更新、满足人民群众美好生活需要具有十分重要的意义。城市燃气管道等老化更新改造对象，应为材质落后、使用年限较长、运行环境存在安全隐患、不符合相关标准规范的城市燃气、供水、排水、供热等老化管道和设施。(2)国家政策燃气作为城市运行的“生命线”，是城市市政基础设施的重要组成部分，其安全状况直接影响民生保障和新型城镇化建设高质量发展。为了守护好这条“生命线”，2021年中央经济工作会议强调，“十四五”期间，必须把管道改造和建设作为重要的一项基础设施工程来抓。2022年全国住房和城乡建设工作会议提出，要坚持人民至上、生命至上，全面排查整治城乡建设领域风险隐患，并将“组织推进燃气等城市管道老化更新改造重大工程”纳入了今年住房和城乡建设系统重点工作中。在国家和地方印发的系列规划及文件中，多处强调要注重燃气管线改造更新。（3）重庆市政策重庆市人民政府办公厅关于全面推进城镇老旧小区改造和社区服务提升工作的实施意见（渝府办发（2021）82号）提出：以习近平新时代中国特色社会主义思想为指导，全面贯彻党的十九大和十九届二中、三中、四中、五中全会精神，深化落实习近平总书记对重庆提出的营造良好政治生态，坚持“两点”定位、“两地”“两高”目标、发挥“三个作用''和推动成渝地区双城经济圈建设等重要指示要求，坚持以人民为中心的发展思想，以建成高质量发展高品质生活新范例为统领，全面推进城镇老旧小区改造和社区服务提升工作，不断提升城市品质，改善居民生活质量，构建更健康、更安全、更宜居的居住环境。意见目标任务：2021年新开工改造城镇老旧小区831个、2662万平方米；到2022年，形成更加完善的制度框架、政策体系和工作机制；到2025年，力争基本完成2000年底前建成的需要改造的城镇老旧小区改造提升任务，因地制宜补齐社区建设短板，促进社区服务水平和管理能力显著提升。重庆市人民政府办公厅关于印发重庆市深化燃气安全专项整治实施方案的通知（渝府办发（2021）156号）提出：深化老旧小区燃气安全风险隐患排查整治。组织燃气经营企业、物业企业全面排查老旧小区燃气管道、调压箱（柜、站）、燃气引入管、立管以及管道穿越楼板等部位风险隐患，重点排查整治小区内违规设置非法储存充装点，居民用户擅自安装、改装、拆除户内燃气设施和燃气计量装置，室内管道严重锈蚀，使用不合格气瓶、灶具、连接软管和减压阀等风险隐患。重庆市人民政府办公厅关于印发重庆市城市燃气管道老化更新改造实施方案（20222025年）的通知（渝府办发（2022）85号）要求加快推进城市燃气管道老化更新改造工作，消除城市安全隐患，保障人民群众生命财产安全。城市燃气管道老化更新改造对象为材质落后、使用年限长、运行环境存在安全隐患、不符合相关标准规范规定，经评估无法保障安全运行的燃气市政管道、燃气庭院管道、燃气立管、燃气站场、用户设施及配套阀井、调压箱（柜）、安全装置等设施。通知的主要任务：（1）开展摸底评估，摸清每个单元内燃气管道运行安全状况，出具评估报告，明确更新改造项目，制定实施年度计划；（2）实施更新改造，落实燃气市政管道、庭院管道、燃气立管运行维护更新改造责任，立足全面解决安全隐患、防范化解风险，坚持保障安全、满足需求，按评估单元制定老化管道更新改造实施方案，明确改造内容、改造责任、资金保障、保供措施、质量安全措施等，建立项目清单和年度改造计划；（3）提升基础管理，建立城市燃气管道老化更新改造管理系统，强化对各区县评估、更新改造等工作全程跟踪问效；有条件的区县可将燃气监管系统与城市市政基础设施综合管理信息平台、城市信息模型（ClM）平台等深度融合，与国土空间基础信息平台、城市安全风险监测预警平台充分衔接，提高城市管道的运行效率及安全性能，促进对管网漏损、运行安全及周边重要密闭空间等的在线监测、及时预警和应急处置；（4）强化运维养护，落实运维养护主体责任，加强运维养护能力建设，完善资金投入机制，健全隐患排查和应急抢险机制，定期开展检查、巡查、检测、维护，依法开展燃气压力管道定期检验，及时发现和消除安全隐患，提升燃气管道安全管理水平和突发事件应对能力。2022年3月，重庆市发改委、经信委、住建委联合印发关于做好保障性安居工程2022年第三批(城市燃气管道等老化更新改造)中央预算内投资计划申报相关工作的通知，其中指出拟支持项目中燃气管道老化更新改造相关投资占中央预算内投资需求的比重不得低于70%O可见国家对老旧城区城市燃气管道的安全尤为重视。1.3.1 燃气老旧管道现状合川区棚户区城市燃气管道等老化更新改造项目位于重庆市合川区钓鱼城街道。隶属于重庆合川燃气有限责任公司经营范围。本项目涉及建筑均为民用建筑，建筑层数见表1.3-1,服务用户类型为居民用户。表1.3-1合川区棚户区建筑层数统计表序号社区及小区建筑层数户数备注1钓鱼城社区鱼城花园11层5942巴湾社区花滩西庭花园28层6163太平门社区渔城雅苑、东海滨江城4期6层33层20104蟠龙社区东海滨江城3期、东海滨江城翠庭4层34层2480本次设计仅针对已建燃气厨房进行燃气管道系统的更新改造设计，现渔城雅苑和鱼城花园居民室内燃气管道为户外集中挂表，其余小区为户内挂表。现状中压燃气管道设计压力为0.4MPa,埋地中压燃气管道为PE管；低压燃气管道的设计压力为5kPa,埋地低压燃气管道为PE管。本工程碰口点处中低压燃气管道均为PE管。1.3.2 改造原则(1)改造管道走向原则为原址更新，但考虑到居民不能大面积停气，只能再原管道附近开挖敷设新管道，新建管道敷设完毕后，与旧管道进行碰口，满足现行法律法规及国家技术标准的规定。对局部不满足现行法律法规及国家技术标准的规定要求的，对新建管道敷设按照标准规范要求进行调整，调整后满足国家相关规范要求。（2）本工程在初步设计已进行水力计算和管径校核，设计满足所在地块区域的整体设计要求。（3）碰口点坐标和管道设置标高要求：在施工前，施工单位应会同监理单位、管道权属单位现场确定碰口点位置，并委托有资质的测量单位，测绘碰口点坐标和管道设置标高。1.3.3 改造范围本项目含两个燃气公司（重庆合川燃气有限责任公司和重庆正能燃气有限责任公司）的经营范围，涉及老旧小区居民共计35869户，其中重庆合川燃气有限责任公司经营范围内涉及老旧小区居民共计30757户，自闭阀安装户数为30757户，其中5700户涉及管网改造。涉及管网改造的社区名称及户数如下：（1）合川区钓鱼城社区燃气管道更新改造工程（594户）；（2）合川区巴湾社区燃气管道更新改造工程（616户）；（3）合川区太平门社区燃气管道更新改造工程（2010户）；（4）合川区蟠龙社区燃气管道更新改造工程（2480户）；共计4个社区，共计5700户。1.3.4 设计范围1.3.5 管网改造部分：庭院内的中压气源碰口点至吹扫桩（不含低压主管，仅涉及更新改造吹扫桩前配气支管）。（2）吹扫桩至室内：1）室内立管：吹扫桩至室内燃气表（含）止，含自闭阀及燃气灶具连接用不锈钢波纹软管，不含表后至自闭阀的部分。2）户外集中挂表：无。（3）家庭、商业的燃具、附件及用气设备，室内通风条件，燃具烟气排除等不在本次设计范围内，不属于改造内容。1.3.6 主要设计内容（1）本次改造拆除部分：1）拆除原建燃气调压箱：悬挂式共计15台；落地式共计19台；2）拆除原建吹扫桩：规格为DN50、DN40、DN25的拆除量分别为196套、54套、38套；4）拆除原建高层建筑户内立管：拆除量共计13392米；5）拆除原建集中挂表燃气用铝塑复合管DNI5：拆除量共计870米；6）拆除原建户外集中挂表设施及管件：原建表箱拆除量共计150个，原建入户总球阀DNl5拆除量共计594个；拆除凯撒管8910米。7）拆除表前球阀DN15共计5700个。（2）庭院管网改造新建部分：1）新建中压埋地3PE防腐无缝钢管D60.3×4.0为68m；2）新建悬挂式调压箱RX120/0,4B共计13台；新建悬挂式调压箱RX180/0,4B共计2台；新建落地式调压箱RX180/0.4B共计19台；3）新建低压埋地3PE无钢管D88.9x4.0和D33.7x4.0分别为42m、26m；新建低压埋地燃气用埋地聚乙烯（PE）管道dn90、dn63、dn40分别为12m、300m、16m；4）新建吹扫桩：规格为DN50、DN40、DN25的新建量分别为128套、122套、38套。（3）吹扫桩至户内改造部分：1）新建户外立管（含引入管）D57x4、D45×4和D38x4分别为8236m、4885m、2760m；2）新建表前球阀DNI5共计5700个。（4）自闭阀自闭阀及燃气灶具连接用不锈钢波纹软管30757套。1.3.7 压力级制及管道类别本项目从中压管网接驳点至楼栋调压箱进口的管道设计压力为0.4MPa,最高工作压力为0.35MPa,压力级制为中压燃气管道A级；楼栋调压箱后的燃气短桩及之后的立管等设施，设计压力为5kPa,最高工作压力为3kPa,压力级制为低压燃气管道。根据中华人民共和国国家市场监督管理总局公告（2021年第41号）文件规定，本项目从中压管网接驳点至楼栋调压箱进口，且管径公称直径大于或等于50mm的管道属于GBl级压力管道。1.3.8 设计参数（1）新建管线设计压力：调压前燃气管线：0.4MPa；调压后燃气管线：5kPa0（2）设计温度：钢管：-19°C60°C;PE管：-1940。（3）输送介质：净化天然气（已加臭），根据气质报告，气质质量符合燃气工程项目规范GB55009-2021的要求。（4）压力管道类别：中压A级，且公称直径大于或等于50mm的燃气管道为GBL（5）设计工作年限：30年。1.3.9 整改措施本工程对合川区棚户区城市燃气管道等老化更新改造项目改造。（1）庭院管道更换老旧小区未整改过的埋地庭院中、低压燃气管道。（2）立管拆除存在安全隐患的引入管（含户外集中挂表方式的引入管），改为外墙立管。（3）燃气设施更换所有存在安全隐患或者老化的调压箱。（4）用户设施所有更换立管的用户，燃气表一并更换至厨房或生活阳台，采用物联网燃气表；安装天然气安全装置（自闭阀+燃气灶具连接用不锈钢波纹软管）（5）其它1）拆除废弃调压箱、立管及燃气表，拆除的旧管道和设备运输至燃气公司指定地点统一处理；2）废弃管道置换后，应拆尽拆，运输至燃气公司指定地点统一处理。2工艺设计2.1 调压、计量仪表及阀门2.1.1 调压设备选择本工程拟采用成品燃气调压箱，型号为RX120/0.4B和RX180/0.4B两种，调压箱标况下流量范围为：40180Nm½o入口压力O.15O.35MPa,出口压力为：2.5kPa0调压箱外壳采用不锈钢材质。本工程民用调压箱应符合城镇燃气调压箱GB27791-2020的相关规定，调压器的质量应符合规范城镇燃气调压器GB27790-2020的相关规定。调压装置设置了超压切断阀，当调压后的工作压力超过下游允许压力后，切断阀自动切断，故障排除后手动复位切断阀。本工程成品调压箱的出口压力设定值应设在下游管道压力允许的范围内。2.1.2 计量仪表选择计量仪表选用：G2.5物联网燃气表，燃气表的质量应符合规范膜式燃气表GB/T6968-2019o2.1.3 阀门的选择明设手动球阀执行标准建筑用手动燃气阀门CJ/T180-2014；自闭阀执行标准管道燃气自闭阀CJ/T447-2014.家庭用户管道燃气自闭阀安装技术规程T/CQGIA1001-2022。2.2 管材及管件的选择（I）本工程庭院埋地中、低压管道采用燃气用埋地聚乙烯（PE）管材，材质为PElOO,标准尺寸比（SDR）为SDRll,制管标准为燃气用埋地聚乙烯（PE）管道系统第1部分：管材GB/T15558.1-2015o管件材质选用与直管段一致，材质为PElOO,标准尺寸比（SDR）为SDRl1,制造标准为埋地聚乙烯（PE）管道系统第2部分：管件GB/T15558.2-2005o（2）调压箱进出口管道、短桩前埋地支管、埋深不足、翻越堡坎的庭院燃气管道，采用3PE防腐无钢管，材质为20#钢，制管标准为输送流体用无缝钢管GB/T8163-2018o碳钢无缝钢制管件应符合钢制对焊管件类型与参数GB/T12459-2017的规定，无缝钢制管件材质为20#钢。（3）聚乙烯管道与钢管转换采用钢塑转换管件，其性能应符合标准燃气用聚乙烯（PE）管道系统的钢塑转换管件GB/T26255-2022o（4）吹扫桩钢管采用无钢管，材质为20#钢，制管标准为输送流体用无缝钢管GB/T8163-2018；管件选用镀锌钢管，制管标准为可锻铸铁管路连接件GB/T3287-201Io（5）吹扫班后至户内燃气表的燃气管道均采用不锈钢无缝钢管，材质为06Crl9Nil0,制管标准为流体输送用不锈钢无缝钢管GB/T14976-2012o不锈钢无缝钢制管件应符合钢制对焊管件类型与参数GB/T12459-2017的规定，不锈钢无缝钢制管件材质为06Crl9Nil0o（6）燃气管道穿墙套管选用钢套管保护，其质量应符合低压流体输送用焊接钢管GB/T3091-2015的要求。（7）防雷接头符合城镇燃气用防雷接头CJ/T385-2011的要求。（8）吹扫桩处金属波纹管应符合波纹金属软管通用技术条件GB/T14525-2010的规定（9）与设备、阀门连接采用法兰连接时，法兰选用突面板式平焊钢制管法兰，材质与所连接管道材质相同，法兰密封面形式为突面（RF）,其技术性能应符合钢制管法兰第一部分：PN系列GB/T9124.1-2019；管道垫片为聚四氟乙烯垫片，其技术性能应符合管法兰用非金属平垫片技术条件GBAT9129-2003；紧固件采用螺栓及螺母，螺栓采用六角头螺栓，性能等级为5.6级，其技术性能应符合六角头螺栓GB/T5782-2016；螺母采用I六角螺母，性能等级为6级，其技术性能应符合1型六角螺母GB/T6170-2015o防尘球阀紧固件采用螺柱及螺母，紧固件采用专用级全螺柱、H型六角螺母（HGzT20614,GB/T6175,GB/T6176）材质为06Crl9Nil0o（10）燃气灶具连接用不锈钢波纹软管应符合燃气用具连接用不锈钢波纹软管GB/T41317-2022的要求。2.3抗震设计根据中国地震动参数区划图GB18306-2015和建筑抗震设计规范(2016年版)GB50011-2010,本工程位于合川区，其抗震设防烈度和设计基本地震加速度值，线路经过区域的地震动反应谱特征周期、设计基本地震加速度值和相应的地震基本烈度详见下表。表2.3-1地震动反应谱特征周期、地震动峰值加速度和地震基本烈度参数地区地震动峰值加速度(g)地震动反应谱特征周期值(三)抗震设防烈度(度)抗震设计分组合川区钓鱼城街道0.050.356第一组(1)用于燃气工程储气结构的钢材应保证冷弯检验合格；燃气工程中的结构用钢，不得采用Q235A级钢材。(2)输送燃气的有压管道，其管材的材质应具有较好的延性。(3)沿建筑物外墙敷设的燃气管道应符合以下规定：1)燃气管道采用焊接钢管或无健钢管，应做防腐处理。2)高层建筑物沿外墙敷设的燃气管道应采用焊接钢管或无缝钢管，壁厚不得小于4mm。3)立管的焊口及管件距离建筑物门窗水平净距不应小于0.5m。(4)高层建筑的燃气立管应设置承受自重和热伸缩推力的固定支架和活动支架。(5)燃气水平干管和高层建筑立管应考虑工作环境温度下极限变形。当自然补偿不能满足要求时，应设置补偿器。补偿器采用门形或波纹管形，不得采用填料型。(6)燃气管道布置符合以下规定：1)燃气管道不应穿过抗震健。2)燃气水平干管不宜跨越建筑物的沉降健。(7)未尽事宜应符合建筑与市政工程抗震通用规范GB55002-2021.建筑机电工程抗震设计规范GB50981-2014和、室外给水排水和燃气热力工程抗震设计规范GB50032-2003的相关要求。3施工技术要求本工程施工严格按燃气工程项目规范GB55009-2021.城镇燃气输配工程施工及验收规范CJJ33-2005、城镇燃气室内工程施工与质量验收规范CJJ94-2009、城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95-2013、聚乙烯燃气管道工程技术标准CJJ63-2018等相关标准规范及国家现行强制性的规定执行。3.1总则(1)进行城镇燃气输配工程施工的单位，必须具有与工程规模相适应的施工资质；进行城镇燃气输配工程监理的单位，必须具有相应的监理资质。工程施工前，应编制施工方案和HSE安全应急预案。工程项目必须取得建设行政部门批准的施工许可文件后方可开工。（2）承担燃气钢质管道、设备焊接的人员，必须具备有锅炉压力容器压力管道特种设备操作人员资格证（焊接）焊工合格证书，且在证书的有效期及合格范围内从事焊接工作。间断焊接时间超过6个月，再次上岗前应重新安排考试；承担其他材质燃气管道安装的人员，必须经过专门培训，并经考试合格，间断安装时间超过6个月，再次上岗前应重新考试和技术评定。当使用的安装设备发生变化时，应针对该设备操作要求进行专门培训。（3）承担城镇燃气室内工程和燃气室内配套工程的施工单位，应具有国家相关行政管理部门批准的与承包范围相应的资质。（4）从事燃气管道机械连接的安装人员应经专业技术培训合格，并持相关部门签发的上岗证书，方可上岗操作。（5）工程施工必须按设计文件进行，如发现施工图有误或燃气设施的设置不能满足现行国家标准城镇燃气设计规范2020年版GB50028-2006相关要求时，不得自行更改，应及时向建设单位和设计单位提出变更设计要求。修改设计或材料代用应经设计部门同意。城镇燃气室内工程施工必须按已审定的设计文件实施，当需要修改设计文件或材料代用时，应经设计单位同意。（6）工程施工所用设备、管道组成件等，应符合国家现行有关产品标准的规定，且必须具有生产厂质量检验部门的产品合格文件。（7）在入库和进入施工现场安装前，应对管道组成件进行检查，其材质、规格、型号应符合设计文件和合同的规定，并应按现行的国家产品标准进行外观检查，对外观质量有异议、设计文件或本规范有要求时应进行有关质量检验，不合格者不得使用。（8）参与工程项目的各方在施工过程中，应遵守国家和地方有关安全、文明施工、劳动保护、防火、防爆、环境保护和文物保护等有关方面的规定。（9）实施前，应征得当地燃气等相关部门许可，并对地下管网情况、老旧小区现状进行详探，确定改造建筑实际情况，满足中华人民共和国安全生产法（主席令第88号）、建设工程质量管理条例（国务院令第279号）、GB55009-2021、GB50028-2006（2020年版）、重庆市天然气管理条例（2020年1月1日起施行）等现行法律法规及国家相关标准后，再行施工。（10）施工单位应结合工程特点制定施工方案，并应经有关部门批准。（11）工程完工必须经验收合格，方可进行下道工序或投入使用。3.2 土方工程3.2.1 一般规定3.2.2 单位应会同建设等有关单位，核对管道路由、相关地下管道以及构筑物的资料，必要时局部开挖核实。3.2.3 前，建设单位会同施工单位对施工区域内已有地上、地下障碍物，与有关单位协商处理完毕。3.2.4 工中，燃气管道穿越其他市政设施时，应对市政设施采取保护措施，必要时应征得产权单位的同意。3.2.5 下水位较高的地区或雨期施工时，应采取降低水位或排水措施，及时清除沟内积水。3.2.6 施工现场安全保护（1）在沿车行道、人行道施工时，应在管沟沿线设置安全保护栏，并应设置明显的警示标志。在施工路段沿线，应设置夜间警示灯。（2）在繁华路段和城市主要道路施工时，宜采用封闭式施工方式。（3）在交通不可中断的道路上施工，应有保证车辆、行人安全通行的措施，并应设有负责安全的人员。3.2.7 施工现场安全保护（1）混凝土路面和沥青路面的开挖应使用切割机切割。（2）管道沟槽应按设计规定的平面位置和标高开挖，人工开挖且无地下水时，槽底预留值宜为0.050.10m;当采用机械开挖或有地下水时，槽底预留值不应小于0.15m；管道安装前应人工清底至设计标高。（3）管沟沟底宽度和工作坑尺寸，应根据现场实际情况和管道敷设方法确定，也可按下列要求确定：a.单管沟底组装按下表3.2-1确定。表3.2-1沟底宽度尺寸管道公称直径（mm）32-80沟底宽度（m）0.4b.单管沟边组装可按下式计算：a=D1+D2+s+c式中:a-沟槽底宽度（m）；D卜第一条管道外径（m）；D2-第二条管道外径（m）；S-两管道之间的设计净距（m）；C-工作宽度,在沟底组装：c=0.6（m）；在沟边组装：c=0.3（m）o（4）管沟截面为梯形,上口宽度按下式确定：b=a+2nh式中:b-沟槽上口宽度（m）；B-沟槽底宽度（m）；沟槽边坡率（边坡的水平投影与垂直投影的比值）；h-沟槽深度（m）。（5）在无地下水的天然湿度土壤中开挖沟槽时，如沟槽深度不超过表3.2-2规定，沟壁可不设边坡。表3.2-2管沟边坡度表土壤名称沟槽深度（m）土壤名称沟槽深度（m）填实的砂土或砾石土<1.00黏土1.50亚砂土或亚黏土1.25坚土<2.00（6）当土壤具有天然湿度、构造均匀、无地下水、水文地质条件良好，且挖深小于5m,不加支撑时沟槽的最大边坡率可按表3.23确定。表3.23管沟边坡度表土壤名称边坡率人工开挖并将土抛于沟边上挖土机械挖土在沟底挖土在沟边上挖土砂士1:1.001:0.751:1.00亚砂士1:0.671:0.501:0.75亚黏土1:0.501:0.331:0.75黏土1:0.331:0.251:0.67含砾土卵石土1:0.671:0.501:0.75泥炭岩白垩土1:0.331:0.251:0.67干黄土1:0.251:1.01:0.33注：1如人工挖土抛于沟槽上即时运走，可采用机械在沟底挖土的坡度值。2临时堆土高度不宜超过1.5m,靠墙堆土时，其高度不得超过墙高的1/3。注：在无法达到第（6）条的要求时，应采用支撑加固沟壁，对不坚实的土壤应及时做连续支撑，支撑物应有足够的强度。（7）沟槽一侧或两侧临时堆土位置和高度不得影响边坡的稳定性和管道安装。堆土前应对消火栓、雨水口等设施进行保护。(8)局部超挖部分应回填压实。当沟底无地下水时，超挖在0.15m以内，可采用原土回填；超挖在0.15m及以上时，可采用石灰土处理。当沟底有地下水或含水量较大时，应采用级配砂石或石天然砂回填至设计标高。超挖部分回填后应压实，其密实度应接近原地基天然土的密实度。(9)沟底遇有废弃构筑物、硬石、木头、垃圾等杂物时必须清除，并应铺一层厚度不小于0.15m的砂土或素土，整平压实至设计标高。(10)当开挖难度较大时，应编制安全施工的技术措施，并向现场施工人员进行安全技术交底。(11)当管沟通过陡坎、斜坡时要防止管沟土壤被水冲刷流失，可根据地形和水文地质条件做好地表水的排放、挖截水沟、设置截水墙等水保措施。(12)管沟验收：管沟开挖时其断面尺寸必须准确，沟底平直，沟内无塌方、无积水、无各种油类及杂物，转角和纵、平弹性敷设曲率半径符合设计要求。管沟质量应表3.2-4的要求。表3.2-4管沟检查标准(每20m管沟长度)项目允许偏差(mm)管沟中心线偏移÷100沟底标高+50-100沟底宽度±100变坡点位移1003.2.8 沟槽回填(1)沟槽回填：管道主体安装检验合格后，沟槽应及时回填，需留出未检验的安装接口。回填前，必须将槽底施工遗留的杂物清除干净。不得采用冻土、垃圾、木材及软性物质回填。管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块等杂物，且不得采用灰土回填。距管顶0.5m以上的回填土中的石块不得多于10%、直径不得大于0.1m,且均匀分布。(2)沟槽的支撑应在管道两侧及管顶以上0.5m回填完毕并压实后，在保证安全的情况下进行拆除，并应采用细砂填实缝隙。(3)沟槽回填时，应先回填管底局部悬空部位，再回填管道两侧。回填土应分层夯实,每层虚铺厚度宜为0.20.3m,管道两侧及管顶以上0.5m内的回填土必须人工压实,管顶0.5m以上的回填土可用小型机械压实,每层虚铺厚度宜为0.25
