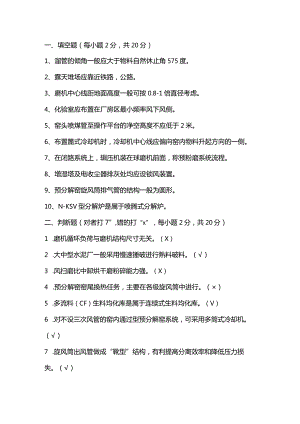

水泥厂工艺设计概论试题二（附答案）.docx

一、填空题（每小题2分，共20分）1、溜管的倾角一般应大于物料自然休止角575度。2、露天堆场应靠近铁路，公路。3、磨机中心线距地面高度一般可按0.8-1倍直径考虑。4、化验室应布置在厂房区最小频率风下风侧。5、窑头喷煤管至操作平台的净空高度不应低于2米。6、布置篦式冷却机时，冷却机中心线应偏向窑内物料升起方向的一侧。7、在闭路系统上，辑压机装在球磨机前面，称预粉磨系统流程。8、增湿塔及电收尘器排灰处均应设锁风装置。9、预分解窑旋风筒排气管的结构一般为圆形。10、N-KSV型分解炉是属于喷腾式分解炉。二、判断题（对者打7”,错的打“x”，每小题2分，共20分）1 .磨机循环负荷与磨机结构尺寸无关。（X）2 .大中型水泥厂一般采用慢速锤破进行熟料破料。（）3 .风扫磨比中卸烘干磨粉碎能力强。（X）4 .预分解窑窑尾换热任务，主要在各级旋风筒中进行。（×）5 .多流料（CF）生料均化库是属于连续式生料均化库。（V）6 .对不设三次风管的窑内通过型预分解窑系统，可采用多筒式冷却机。（）7 .旋风筒出风管做成“靴型”结构，有利提高分离效率和降低压力损失。（）8 .均化效果通常是指均化设施进料和出料CaCe）3滴定值之比。（X）9 .旋风筒气流进口方式，可采用直入式有利提高分离效率和降低阻力。（×）10 .厂址应有良好的工程地质条件，土壤深度在L52M处地耐力最好在200KPa以上。（V）三、选择题（每小题2分，共10分）1 .联合储库中的料坑，应满足该处主机生产能力（A）小时以上容量。A.2B.3C.4o2 .水泥厂总平面设计要求水泥厂的建筑系数一般在（B）%之间。A.1522B.22-30C.30-37%o3 .风扫磨可烘干（B）%水分的原料。A.58B.812C.12-154 .旋风筒进风口一般为矩形，高宽比一般为（B）左右。A.1.5B.2C.2.55 RSP型分解炉属于（D）式分解炉。A.沸腾B.喷腾C.旋流D.旋流+喷腾四、问答题（共30分）1 .窑产量如何标定？（10分）答：窑产量标定方法：参考窑设计说明书规定的产量；参照窑计算公式计算产量；参照同类型厂、同规模窑实际生产能力；结合本厂的具体情况（易烧性、产品质量、操作水平等）；窑产量标定不能过高或过低。过高完不成任务；过低设备运转率低，稳产、高质、低消耗、高运转率。2 .球磨生料烘干系统热平衡计算目的、关键问题是什么？为什么？（12分）答：目的：从热量收入等于热量支出总和中求出磨机系统实际的热风量。关键：合理地确定漏风量和出磨气体温度。漏风：漏风量大，则烘干效果差，浪费热量，增加系统排风量和阻力；出磨气体温度太低，烘干能力不足，使出磨物料水分太大，磨内容易出现糊球、堵塞等现象，造成收尘器结露。出磨气体温度太高，浪费热量，轴瓦温度高，一般控制在90100C。左右。3 .在水泥粉磨时，降低水泥温度，可采取哪些措施？（8分）答：降低水泥温度措施:采用向磨胴体淋水；向磨内喷水(约磨机产量2%)；采用水泥冷却器；向选粉机内通冷风。五、计算题(1题15分，2题5分，共20分)Is已知一台预分解窑3.2×46m日产熟料1000吨，干生料消耗定额为l6ttc窑的年利用率为0.85,现选3.5x10生料烘干中卸磨,磨机标定台时产量为75tH,磨机的预定利用率为0.76,试计算：(1)生料年平衡量Gy；(2)要求生料磨的小时产量GH；(3)验算生料磨的实际年利用率n。解：Gy=1000×365×0.85×1,6=696400ty；GH=496400/(8760*0.76)74.56th；o=74.5675×0.76=0.76o2.计算3.5×10M生料烘干中卸磨每小时通风量Q?已知磨内通风速度为0.6ms,磨机填充数为27%o解：Q=3.144×3.52×0,6×(1-0.27)×3600=15163m3h
