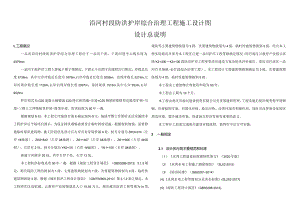

沿河村段防洪护岸综合治理工程施工设计图设计总说明.docx

沿河村段防洪护岸综合治理工程施工设计图设计总说明L工程概况一品河沿河村段防洪护岸综合治理工程位于一品河干流，干流河道中心线长度为2979mo一品河干流护岸工程上游起于墩子堡附近，下游止于长困子沟现状沟口附近，岸线总长度4738m；其中左岸岸线总长度为1679m,右岸岸线总长度为3059m；治理岸线长3219m,左岸治理岸线长度1126m,右岸治理岸线长度2097m；保持现状1515m,其中左岸553m,右岸962Ino护岸型式为C20混凝土镇脚或C20埋石碎挡墙+步道+C25钢筋碎框格草皮植草护坡+马道+三维土工网垫植草护坡+堤顶步道，防洪标准为50年一遇。根据规划布局，本工程左岸地块目前未确定地块业主，场地平整工作暂时无法实施因本工程护岸后平场项目滞后，为保证排洪通畅需要设计临时排涝设施，根据现状地貌，需要修建临时排洪建筑物。施工阶段优化设计后左岸共有穿堤管涵4处，桩号分别为ZKO+074（左岸1#涵洞）、ZK0+842（左岸2#涵洞）、ZK1+407（左岸3#涵洞）、ZK1+606（左岸4#涵洞）；右岸有2处，桩号分别为YK0+31I（右岸1#涵洞）、YK1+150（右岸2#涵洞）。新建下河梯步20处，其中左岸7处，右岸13处。本工程防洪标准采用50年一遇，根据堤防工程设计规范（GB50286-2013）3.1.3规定，相应堤防工程的级别为1级，主要建筑物级别为1级，次要建筑物级别为3级，临时性建筑物级别3级。根据城市防洪工程设计规范（GB/T50805-2012）第2.1.2条之规定，本工程所在区高职城、云教育产业园规划总人口10.93万人，相应城市防洪工程等别为In等，堤防等主要建筑物级别为3级，次要建筑物级别为4级，临时性建筑物级别5级。结合本工程实际情况并参考本工程区已建一品河护岸工程等级确定情况（即巴南区云教育产业园云滨路K2+300K3+100段防洪护岸工程变更涉河建设方案及防洪评价报告、重庆市巴南区一品河百节场镇-金竹段综合治理工程），本工程设计主要建筑物级别确定为3级，次要建筑物级别为4级，临时性建筑物级别5级。本工程水工建筑物合理使用年限为50年。本工程总工期为10个月。本工程由重庆市渝兴建设投资有限公司负责筹建和管理，工程实施后使岸线变得平滑顺畅，岸坡稳固牢靠，对固化岸坡、稳定河势、改善环境有积极作用，同时对改善和美化园区周边环境、提升城市形象、促进地方经济发展有重要的意义。本工程开工前需完成相关建设审批流程，获得许可后方可实施。2 .一般规定2.1 设计执行的主要规范和标准（1）水利工程建设标准强制性条文（2020年版）（2）水利水电工程施工测量规范（SL52-2015）（3）防洪标准（GB50201-2014）(4)水利水电工程等级划分及洪水标准(SL252-2017)(5)堤防工程设计规范(GB50286-2013)(6)水工混凝土结构设计规范(SL1912008)(7)水工挡土墙设计规范(SL379-2007)(8)水工建筑物荷载设计规范(SL744-2016)(9)城市防洪工程设计规范(GBb50805-2012)(10)堤防工程施工规范(SL260-2014)(11)堤防工程管理设计规范(SL/T171-2020)(12)水利水电工程合理使用年限及耐久性设计规范(SL654-2014)(13)水工建筑物抗震设计标准(GB51247-2018)(14)水利水电工程边坡设计规范(SL3862007)(15)水工混凝土施工规范(SL677-2014)(16)水工混凝土试验规程(SL352-2006)(17)混凝土强度检验评定标准(GB/T50107-2010)(18)混凝土质量控制标准(GB50164-2011)(19)水工建筑物岩石基础开挖工程施工技术规范(SL47-2020)(20)水利水电工程施工组织设计规范(SL303-20I7)(21)土工试验规程(YS“5225-2016)(22)水工建筑物地基处理设计规范(SL/T792-2020)(23)水利水电工程施工质量检验与评定规程(SL176-2007)(24)水利水电建设工程验收规范(SL223-2008)其它现行国家及行业有关规程、规范。2.2 相关的文件(1) 2021年11月5日，重庆市巴南区发展和改革委员会下发了庆市巴南区发展和改革委员会关于一品河(高职城段)防洪护岸综合治理工程立项申请的批复(巴南发改审发(2021)800号)。(2)2021年11月10日，巴南区水利下发了重庆市巴南区水利局关于一品河(高职城段)防洪护岸综合治理工程(重庆青年职业技术学院段)洪水影响评价报告的批复(巴南涉河(2021)33号)。2022年4月，建设单位对本项目进行重新立项，于2022年4月13日取得了重庆市巴南区发展和改革委员会关于巴南区一品河沿河村段防洪护岸综合治理工程立项申请的批复(巴南发改审发(2022)170号)。2022年4月28日，重庆市巴南区发展和改革委员会下发了重庆市巴南区发展和改革委员会关于巴南区一品河沿河村段防洪护岸综合治理工程可行性研究报告的批复(巴南发改审发(2022)203号)。2022年10月27日，重庆市巴南区水利局下发了重庆市巴南区水利局关于巴南区一品河沿河村段防洪护岸综合治理工程初步设计报告的批复(巴南水利发2022148号)。2023年2月10日，重庆市巴南区水利局下发了重庆市巴南区水利局关于巴南区一品河沿河村段防洪护岸综合治理工程洪水影响评价报告的批复(巴南涉河20233号)。3 .工程布置及主要建筑物设计3.1 工程布置3.1.1 工程总布置重庆市巴南区一品河防洪护岸工程设计河道治理范围上游起于墩子堡附近，下游止于长函子沟现状沟口附近，优化设计后治理岸线总长4738kmO保护对象为巴南区一品河高职城沿河村河段。一品河干流护岸工程上游起于墩子堡附近，下游止于长曲子沟现状沟口附近，岸线总长度4738m；其中左岸岸线总长度为1679m,右岸岸线总长度为3059m：治理岸线长3219m,左岸治理岸线长度1126m,右岸治理岸线长度2097m；保持现状1515m,其中左岸553m,右岸962m。施工阶段优化设计后，左岸共有穿堤管涵4处，桩号分别为ZK0+074（左岸1#涵洞）、ZKO+842（左岸2#涵洞）、ZK1+407（左岸3#涵洞）、ZK1+606（左岸4#涵洞）；右岸有2处，桩号分别为YK0+3U（右岸1#涵洞）、YKI+150（右岸2#涵洞）。新建下河梯步20处，其中左岸7处，右岸13处。表3.14主要建筑内容统计表项目特征参数名称单位本次设计综合控制流域面积km2367设计防洪标准年一遇50工程任务防洪护岸治理范围治理范围工程河段上游起于墩子堡附近，下游止于长的子沟现状沟口附近河道岸线总长度m4.738整治河道中心线长度km2.979洪水控制堤线长m4.738工程措施段控制堤线长m4.738工程措施段天然水面线194.74-194.84工程措施段设计洪水水面线m194.74194.84工程措施段堤顶高程in196.50治理方案镇脚+护坡+防汛通道m3219基础处理碾压块石换填+碎石垫层、碾压石渣料换填表3.1.2护岸主要型式汇总表编号起始桩号终止桩号长度（m）护岸类型1ZK(HXX)ZK0M2525C20混凝土镇脚（基础为碾压石渣料换填）+斜坡式格构植草护坡+马道2ZK0+025ZK0÷O6237+斜坡式三维土工网地植草护坡+提顶道路3ZK0+062ZK（三）92304ZKO+092ZK0+12836C20混凝土镇脚（基础为强风化泥岩）+斜坡式格构植草护坡+马道+斜坡式三维土工网垫植草护坡+堤顶道路5ZKOH28ZK0+18355现状岸坡,堤顶道路6ZK(KI83ZK0i24966C20混凝土镇脚（基础为强风化泥岩）+斜坡式格构植草护坡+马道+斜坡式三维土工网坐植草护坡+堤顶道路7ZKO+249ZK0+30152C20埋石混凝土挡墙（基地为中风化泥岩）+步道+斜坡式三维土工网垫植草护坡堤顶道路8ZK0÷301ZKO+340399ZK(H340ZK0+39757C20混凝上铁脚（基础为碾压块石换填），斜坡式格构植草护坡+马道+斜坡式三维土工网装植草护坡+堤顶道路10ZKO+397ZwM576011ZK0+457ZK0+49639C20混凝土镇脚（基础为强风化泥岩）+斜坡式格构植草护坡+马道+斜坡式三维上工网垫植草护坡+堤顶道路12ZK0+496ZKoFOl5民心大桥左岸13ZK0+501ZK0+54847C20埋石混凝上挡墙（基咄为中帆化泥岩）+步道斜坡式三维土工网垫植草护坡+堤顶道路112K(H-548ZK(H696148C20埋石混凝土挡墙（法础为中风化泥岩）+步道+斜坡式三维土工网建植草护坡-堤顶道路15ZK(H696ZK0*76973C20混凝土银脚（基础为碾压石造料换填）+斜坡式格构植草护坡+马道斜坡式三维I：工网垫植草护坡+堤顶道路16ZK(H769ZK(H80132C20混凝土镇脚（基础为强风化泥岩）+斜坡式格构植草护坡+马道斜坡式三维土工网垫植草护坡+堤顶道路17ZKO+801ZK0+82625现状岸坡+堤顶道路18ZK(H-826ZK0+90579C20混凝土镇脚（基础为碾压石渣料换填）+斜坡式格构植草护坡+马道斜坡式三维上工网垫植草护坡+堤顶道路19ZKO+905ZK0+94944拟建市政公路桥（横十五路公路桥）,堤顶道路连通20ZKO+949ZK1+330381现状岸坡一堤顶道路21ZK1+330ZKI+37848斜坡式三维土工网垫植草护坡+堤顶道路22ZK1+378ZK1+43961C20混凝土镇脚（基础为强风化泥岩）+斜坡式格构植草护坡+马道+斜坡式三维土工网塔植草护坡+堤顶道路23ZK1+439ZK1+48041C20埋石混凝土挡墙（法础为中风化泥岩）+步道+斜坡式三维土工网班馆草护坡+堤顶道路24ZK1+480ZK1+595115C20混凝土镇脚（基础为强风化泥岩）+斜坡式格构植草护坡+马道+斜坡式三维上工网垫植草护坡+堤顶道路ZK1+595ZKH61621C20混凝土铁脚（基础为碾压石渣料换填）+斜坡式格构植草护坡+马道-斜坡式三维土工网装植草护坡+堤顶道路25ZK1+616ZKH67963斜坡式格构植草护坡+马道+斜坡式三维土工网垫植草护坡+堤顶道路27YKO+000YKO+334334C20混梃土镇脚（基础为碾压石渣料换填+斜坡式格构植草护坡+马道-斜坡式三维土工网垫植草护坡+堤顶道路28YK(H-334YK0+43197C20埋石混凝土挡墙（基利为中风化泥岩）+步道+斜坡式三维土工网垫植草护坡堤顶道路29YKO+431YKl+058627现状岸坡30YK1+058YKI+259201C20混凝土铁脚（基础为碾压石渣料换填）+斜坡式格构植草护坡+马道-斜坡式三维土工网装植草护坡+堤顶道路31YK1+259YK1+472213C20埋石混凝土挡墙(基础为中风化泥岩)+步道+斜坡式三维土工网垫植草护坡+堤顶道路32YK1+472YK1+817345现状岸坡+堤顶道路33YK1*817YK2+120303C20混凝土镇脚(基础为碾压石渣料换填)+斜坡式格构植草护坡+马道+斜坡式三维土工网塔植草护坡+堤顶道路34YK2+120YK2+20181C20埋石混凝上挡墙(基础为中风化泥岩)+步道+斜坡式三维土工网垫植草护坡+提顶道路35YK2+201YK2+29291C20混凝土银脚(基础为碾压石渣料换填)+斜坡式格构植草护坡+马道t斜坡式三维上工网垫植草护坡+堤顶道路36YK2+292YK3-H)59767斜坡式格构植草护坡+马道+斜坡式三维土工网垫植草护坡+堤顶道路合计C20混凝土银脚(基础为强风化泥岩)+斜坡式格构植草护坡+马道+斜坡式三维土工网垫植草护坡+堤顶道路349C20混凝上铁脚(基础为碾压块石换填)+斜坡式格构植草护坡+马道+斜坡式三维土工网垫植草护坡+堤顶道路1311C20埋石混凝土挡墙(基础为中风化泥岩)+步道+斜坡式三维土工网垫植草护坡+堤顶道路(m)718现状岸坡+堤顶道路()/维持现状护岸1482斜坡式三维土工网垫植草护坡+堤顶道路(m)48斜坡式格构植苹护坡+马道+斜坡式三维土工网垫植草护坡+堤顶道路(m)830以上工程餐仅供参考，以实际施工计里为准3.1.2左岸布置(1)ZK0+000ZK0+128、ZK0+183ZK0+249、ZK0+249ZK0+340、ZK0+340ZKO+548、ZK0+548-ZK0+593ZK0+593ZK0+905、ZKl+378ZKl+439、ZK1+439-ZK1+480、ZK1+48OZK1+616ZK0+616ZKl+679段：上游顺接接拟建防洪护岸工程。该段设计堤型主要为自然岸坡+斜坡式护岸+堤顶道路、C20碎镇脚+斜坡式护岸+马道+斜坡式护岸+堤顶道路、碾压石渣料换填+C20碎镇脚+斜坡式护岸+马道+斜坡式护岸+堤顶道路、C20埋石碎衡重式挡墙+步道+斜坡式护岸+堤顶道路等，长度1126m<,设计堤顶高程为196.50m,一级马道高程191.00m,镇脚顶高程随地形起伏。护坡设置二级坡,在高程191.OOm处设置3m宽马道,马道采用C20碎硬化,厚0.1cm,下铺设Ioenl厚碎石垫层，马道内侧设置排水沟，尺寸30CmX30cm；每级坡比均不陡于1:2.0,坡顶高程为196.50%护坡材料一级护坡为格构植草护坡，棱形C20碎格框尺寸为0.2m×0.2n(BXH),间距3m,格构梁间夹角为60°(120°),格构中充填种植土厚0.2m,其下设置IOCm厚碎石垫层；二级护坡为三维土工网垫植草护坡。堤顶为3m宽花岗岩道路，路面自上而下为：花岗岩路面厚50mm,30mmM10水泥砂浆粘接层，碎石垫层厚IOmm,道路临水侧设置C20预制碎路缘石，断面尺寸0.3mX0.3m(BXH),堤顶后采用土石碾压回填，坡度1：1.5。(2) ZK0+128ZK0+183ZK0+905ZKl+378段：该段天然岸坡形状规则，坡比变化较小，故本次只修建堤顶道路，长度553m。坡顶高程为196.50m。堤顶为3m宽花岗岩道路，路面自上而下为：花岗岩路面厚50mm,30mmM10水泥砂浆粘接层，碎石垫层厚IOmnb道路临水侧设置C20预制碎路缘石，断面尺寸031nxO3In(BXH)。(3) ZK1+679至工程下游终点：该段天然岸坡植被茂盛，岸坡稳定性较好，该段无城市规划，拟保持现状。3.1.3右岸布置(1) YKO+000YK0+334YK0+334YK0+431、YK1+O58YK1+259、YKl+259YKl+472、YKl+817YK2+120、YK2+120YK2+201、YK2+201-YK2+292、YK2+292YK3+059段：该段设计堤型主要为自然岸坡+斜坡式护岸+堤顶道路、C20碎镇脚+斜坡式护岸+马道+斜坡式护岸+堤顶道路、碾压石渣料换填+C20碎镇脚+斜坡式护岸+马道+斜坡式护岸+堤顶道路、C20埋石碎衡重式挡墙+步道+斜坡式护岸+堤顶道路等，长度2097mo坡顶高程为196.50m,马道高程191.00m,镇脚顶高程随实际地形起伏。护坡设置二级坡,在高程191.OOm处设置2m宽马道,马道采用C20碎硬化,厚0.1cm,下铺设IOeIn厚碎石垫层，马道内侧设置排水沟，尺寸30CmX30cm：每级坡比均不陡于1:2.0,坡顶高程为196.50mo护坡材料一级护坡为格构植草护坡，棱形C20碎格框尺寸为0.2m×0.2m(BXH),间距3m,格构梁间夹角为60°(120°),格构中充填种植土厚0.2m,其下设置IOCnI厚碎石垫层；二级护坡为三维土工网垫植草护坡。堤顶为3m宽花岗岩道路，路面自上而下为：花岗岩路面厚50,30mAI10水泥砂浆粘接层,碎石垫层厚IOmm,道路临水侧设置C20预制碎路缘石，断面尺寸0.3mX0.3m(BXH),堤顶后采用土石碾压回填，坡度1：1.5o堤脚采用C20砂镇脚，本段基础为块石换填基础,换填深度加。(2) YKO+431YK1+058、YK1+472YK1+817段：该段天然岸坡形状规则，坡比变化较小，故本次只修建堤顶道路，长度962o坡顶高程为196.50m。堤顶为3m宽花岗岩道路，路面自上而下为：花岗岩路面厚50mm,30mmM10水泥砂浆粘接层，碎石垫层厚IOmnb道路临水侧设置C20预制碎路缘石，断面尺寸0.3mX0.3m(B×H)3.2主要建筑物设计3.2.1 堤顶设计(1)堤顶高程堤防工程设计规范(GB50286-2013)、城市防洪工程设计规范(GB/T50805-2012)规定，防洪护岸堤顶高程为设计水面线加堤顶超高。根据计算推得工程措施段计算堤顶高程为196.16196.37m。结合周边道路及其他设施规划合理确定最终设计堤顶高程为196.50m。(2)堤顶宽度巴南区一品河沿河村段防洪护岸综合治理工程为3级堤防，考虑到护岸管理及防洪抢险的需要，按照堤防工程设计规范(GB50286-2013)的规定，确定护岸顶宽度为3.Omo(3)堤顶构造堤顶主要结构型式为防汛通道，堤顶宽3m。路面自上而下为：花岗石路面厚50mm、MlO水泥砂浆粘接层厚30m,底部铺设C20硅垫层厚100mm：道路临水侧设置C20预制碎路缘石，断面尺寸0.3mX0.3m(BXH)；临水侧设仿木栏杆，高度不小于L2m。3.2.2 堤身设计一、堤身填料设计(1)堤身回填体本工程堤身高程191.OOm以下堤身填筑料采用石渣料回填，采用职教城二期或巴南城区鱼洞街道、龙洲湾街道建设用地开挖石渣料°堤身土石填筑料要求分层碾压，每层碾压厚度为05m°设计干容重22O.OKN11要求填筑料固体体积率大于78%,压实后的孔隙率不大于22%,相对密度不小于0.65,综合内摩擦角大于35°,石渣回填料与岩土分界面间饱和工况下抗剪强度值不得低于30°。高程19LOOm以上堤身填筑料采用开挖利用料回填。填筑料要求分层碾压，每层碾压厚度为0.5m。设计干容重大于19KN/,要求土体内摩擦角不小于25°,填筑料压实度不小于0.93。因此开挖料主要以粉质粘土为主，为了增加其坡面稳定性，其水平填筑宽度超过5.0m、厚度超过2.Om且填筑坡度陡于1:3的，铺设土工格栅，整个土工格栅长度需要超过最不利滑弧面，经计算后确定其长度为8m25m,间距LOm布置。土工格栅：纵横向拉伸强度280KNm,纵横标称伸长率W15.0%13.0%,幅宽大于4m,开孔净空尺寸根据土石料情况应选择较大的孔口尺寸。土工格栅必须严格按技术参数标准采购，且每100卷随机抽样一组进行检查试验。格栅运输管理及铺设过程中应防止暴晒，并严格按设计图纸要求下料铺设，水平拉紧分布，不得卷曲或折曲，不得与硬棱角填料直接接触，所有机械不得在未覆盖填料的格栅上碾压。两幅土工格栅应有40Cm搭接重合段。（2）压脚为防止洪水对挡墙基础淘刷，采用大块石镇脚，镇脚深度大于水流冲刷深。镇脚前部开挖区采用块石夯实压脚，填料采用料场块石料，紧靠镇脚前堆砌，每层碾压厚度为0.5m,采用小型机械辅以人工夯实，夯实后设计干容重大于19.5KNm压实后的孔隙率不大于22船综合内摩擦角大于35°。（3）基础处理本工程近岸地质主要为粉质粘土、人工回填土，堤基主要置于粉质粘土。护岸工程坡脚处大部分为粉质黏土，护岸填筑高度为520m,土体地基地基摩擦系数较低，镇脚挡墙抗滑稳定不易满足，同时在水位涨、落的影响下易发生渗透变形，存在不均匀沉降。本次设计对粉质粘土堤基采取碾压石渣料换填处理和块石挤压填筑。镇脚、坡脚基础换填区采用外购砂岩或灰岩块石料碾压回填，每层碾压厚度为0.5m,碾压后设计干容重大于21KNm压实后的孔隙率不大于22%,综合内摩擦角大于35°,石渣回填料与岩土分界面间饱和工况下抗剪强度中值不得低于30。；进行开挖时，对于土层按宽陆域回填区基础为原状土层。本次工程设计严格要求在原状土层上必须清除含有机质的腐殖质土，充分利用工程区的开挖料。但施工中严格控制回填质量和颗粒级配，以减小该区的沉降量和对外侧堤体的影响。压实天然容重大于20.OKN/m3；综合内摩擦角不小于25°,要求压实度不小于0.93（建议采用石渣料分层碾压回填）。3.2.3 挡墙设计（1）普通衡重式挡墙衡重式挡墙采用C20埋石碎浇筑，埋石率25乐挡墙底部设C20碎垫层，厚100nln1；挡墙墙身设50PVC排水管，间距2.0m,呈梅花型布置，排水管底坡i=0.05,最低一排高于护脚地面O5m,排水管后铺双层复合土工布（250gm,尺寸0.5InXO.5m）,墙后为碾压石渣料填筑，要求石渣料质地坚硬、抗风化性和透水性强。挡墙顶设3.0Dl宽人行步道，临水侧设仿木栏杆，栏杆样式、材质可根据实际需求进行修改。挡墙要求置于新鲜中风化基岩上，地基承载力不小于50OkPa。挡墙、护坡、步道、堤顶道路每隔15m或地质变化处设置沉降缝一处，缝宽2cm,缝中填充硬质聚乙烯泡沫板填充，表面采用嵌缝油音填缝。挡墙顶宽、上墙高、衡重台宽等根据挡墙高度确定，详见挡墙尺寸表。挡墙采用C20碎浇筑，二级配，混凝土采用42.5普通硅酸盐水泥。本挡墙主要位于ZK0+249ZK0+340、ZK0+548ZKO+593、ZK1+439ZK1+480、YK2+120YK2+201,高度51加,采用衡重式挡墙，面坡坡比1:0.10,上墙背坡坡比1:0.350.45,下墙背坡坡比1:0.20.25。（挡墙具体做法详见附图HA-SG-74）（2）抗滑衡重式挡墙1. 5m,高Inl台阶开挖;岩层按宽5m,高Iln台阶开挖。（4）陆域回填衡重式挡墙采用C20埋石碎浇筑，埋石率25乐挡墙底部设C20碎垫层，厚100nIm；挡墙底部设i=0.1反坡；挡墙墙身设中50PVC排水管，间距2.Om,呈梅花型布置，排水管底坡i=0.05,最低一排高于护脚地面0.5m,排水管后铺双层复合土工布（250g11f,尺寸0.5InXO.5m）,墙后为碾压石渣料填筑，要求石渣料质地坚硬、抗风化性和透水性强。挡墙顶设3.Om宽人行步道，临水侧设仿木栏杆，栏杆样式、材质可根据实际需求进行修改。挡墙要求置于新鲜中风化基岩上，地基承载力不小于500kpa.挡墙、护坡、步道、堤顶道路每隔15m设沉降缝一处，缝宽2cm,缝中填充硬质聚乙烯泡沫板填充，表面采用嵌缝油膏填缝。挡墙顶宽、上墙高、衡重台宽等根据挡墙高度确定，详见挡墙尺寸表。挡墙采用C20碎浇筑，二级配，混凝土采用42.5普通硅酸盐水泥。本挡墙主要位于ZK0+593ZKO+696、YK0+334YKo+431、YK1+259YK1+472,高度4Ilm,采用衡重式挡墙，面坡坡比1:0.10,上墙背坡坡比1:0.350.45,下墙背坡坡比1:0.20.25。（挡墙具体做法详见附图HA-SG-75）（3）重力式矮挡墙镇脚堤脚设C20碎镇脚，结构型式为重力式，顶宽Lon1,高度2.Om4.Oni,临水面铅直，背坡1：0.5；临水侧设50Omm义50Omm（宽X高）墙趾，基础为块石换填基础,换填深度Inb块石换填基础表面铺设IOcm厚碎石找平垫层。本挡墙主要适用于ZKO+OOOZKO+128、ZK0+183ZKO+249、ZK0+340ZK0+548、ZK0+593ZK0+905、ZK1+378ZKl+439>ZK1+480ZK1+616、YKO+000YKO+334、YK1+472YK1+542、YK1+700-YK1+754,YK1+817YK2+120、YK2+201YK2+292。3.2.4 护坡设计（1）三维土工网垫植草护坡设计堤坡采用三维土工网垫植草护坡，坡比不陡于1:2.0。格构中自上而下为：表层植草护坡、0.05m厚种植土、三维土工网垫、0.15m厚种植土、回填土。表面种植耐淹的花草，种植后应经常养护，保证植物成活率，既利用其根系固土护坡，又能美化环境。护面植物选用生产快，耐旱、耐高温、耐水淹、耐贫瘠、耐酸性、耐碱性，能安全越冬的草种；同时要求护坡草坪根系发达、强劲、密集交叉、覆盖性好。采用人工撒播法，撒播前将草种按一定的比例混合均匀，撒种前，沿堤防斜坡横向整排撒播推进。撒播过种中严格遵循国家专利技术草坪培植床和设计草密度。（2）植草护坡设计采用植草护坡，坡比不陡于1:2.0,自上而下为：表层植草护坡、0.05m厚种植土、三维土工网垫、015m厚种植土、回填土。斜坡表面种根系发达的绿化生长植物（狗牙根、波斯菊与麦冬混播），在堤防陆域回填区范围内种植经济林木、涵养水土资源，绿化堤容堤貌，优化生态环境。（3）格构护坡设计镇脚至一级马道堤坡采用C20碎格构植草护坡，坡比不陡于1:2.0。棱形C20碎格构尺寸为0.2m×0.2m（BXH）,间距3m,格构梁间夹角为60°（120°）。格构设置顶梁、地梁及边梁，断面尺寸均同格构梁，格构间隔15m分缝，缝宽2cm,缝中嵌填闭孔泡沫板。格构中配置必要的限裂钢筋。格构中自上而下为：种植土厚0.2m、碎石垫层厚0.15m。护坡碎石垫层料采用级配碎石料，要求水稳定性好，石料饱和抗压强度230MPa；垫层厚150mm,最大粒径50mm,Cu25mm,d5020mm,相对密度不低于0.7,小于0.075mm的细粒含量V51本工程防洪堤高小于30m,且堤体透水，垫层不仅作为填筑体的整平层，同时作为反滤层防止填筑体细颗粒带走。表面种植耐淹的花草，种植后应经常养护，保证植物成活率，既利用其根系固土护坡，又能美化环境。护面植物选用生产快，耐旱、耐高温、耐水淹、耐贫瘠、耐酸性、耐碱性，能安全越冬的草种；同时要求护坡草坪根系发达、强劲、密集交叉、覆盖性好。采用人工撒播法，撒播前将草种按一定的比例混合均匀，撒种前，沿堤防斜坡横向整排撒播推进。撒播过种中严格遵循国家专利技术草坪培植床和设计草密度。3.2.5 穿堤建筑物一、工程概况本工程沿线右岸有3处排水箱涵（均横穿尚文大道），左岸基本为自然岸坡，有较明显冲沟，现状重构基本无来水；下游段右岸坡顶青职院段正在进行平场，青职院上游至民心大桥坡顶为在建尚文大道，该河段有三处明显冲沟，现状冲沟有少量来水，冲沟穿过尚文大道处建有排水箱涵。根据规划布局，本工程左岸地块目前未确定地块业主，场地平整工作暂时无法实施因本工程护岸后平场项目滞后，为保证排洪通畅共设计有6处临时排涝设施，根据现状地貌，需要修建临时排洪建筑物。二、工程设计本工程穿堤建筑为临时建筑物，建筑物级别为5级。施工阶段优化设计后左岸共有穿堤管涵4处，桩号分别为ZKo+092（左岸1#涵洞）、ZK0+820（左岸2#涵洞）、ZK1+354（左岸3#涵洞）、ZK1+529（左岸4#涵洞）；右岸有2处，桩号分别为YSKo+270（右岸1#涵洞）、YXK0+093（右岸2#涵洞）。（1）左岸1#穿堤建筑物：左岸1#穿堤建筑物由进口段、管涵段、明渠跌坎段、出口明渠段护底组成，全长63.046m；进口端底板高程189.17m,出口端底板高程182.19m。进口段设八字翼墙，底坡i=0.02,进口高程189.17m,出口高程189.11m,宽度3.0m-1.5m,长3.0m,两侧设C25碎翼墙，厚0.3m,高度L5m2.1m,底板为C25碎浇筑，厚0.3m,底板下为C20碎垫层厚0.1m；管涵段纵向长度31m,底坡i=0.02,进口高程189.11m,出口高程188.51m,直径1.5m,壁厚15Omm,底部设30OmmC20碎厚基座，基座下为C20碎垫层厚0.1m,管涵进出口处，采用C25粒包裹裹管涵，分别与上游进口段、下游明渠跌坎段平顺衔接，顶部高出管涵300mm,底部厚300mm,两侧分别超出管涵外壁300mm；明渠跌坎段长度12.5m,底坡i=0.04,宽1.5m,侧墙高度1.37m-2.37m,共6级跌坎，每级跌坎高度1.0m,跌坎长度2.5m,进口高程188.51m,出口高程182.46m；出口明渠段长13.703m,宽1.5m,侧墙高1.5m,底板为C25粒浇筑，厚0.3m,底板下为C20位垫层厚0.1m,底坡i=0.02,进口高程182.46m,出口高程182.19m；进口段前端、出口段末端设C25碎齿槽，深0.8m,厚0.3m；明渠穿镇脚处采用现浇C25钢筋碎板连接，板长2.1m,宽2.0m,壁厚0.15m。管涵采用C30钢筋硅企口管，设计基础支撑角2=180。：本图选用自混凝土排水管道基础及接口（06MS201l）,钢筋碎排水管规格应符合混凝土和钢筋混凝土排水管（GBZTll836-2009）标准；管涵内径为1500mm,壁厚150mm,管道等级为In级，最大覆土高度6.5m；管道接口处采用嵌缝油膏填缝。本工程明渠侧墙、护底及管涵基座每IOm设沉降缝1处，遇地基变化处需增设沉降缝：本工程要求地基承载力不小于150kpa,地基承教力不满足设计要求部位，采用碾压块石换填，换填厚度1.0m。（2）左岸2#穿堤建筑物：左岸2#穿堤建筑物由进口段、管涵段、明渠跌坎段、出口明渠段护底组成，全长79.273m；进口端底板高程187.82m,出口端底板高程182.26m。进口段设八字翼噜，底坡i=0.04,进口高程187.82m,出口高程187.70m,宽度1.6m-0.8m,长3.0m,两侧设C25碎翼墙,厚0.3m,高度0.7m1.07m,底板为C25碎浇筑，厚0.3m,底板下为C20碎垫层厚0.1m；管涵段纵向长度61m,底坡i=0.04,进口高程187.70m,出口高程185.26m,直径0.8m,壁厚80mm,底部设16OmmC20碎厚基座，基座下为C20碎垫层厚0.1m,管涵进、出口处，采用C25碎包裹裹管涵，分别与上游进口段、下游明渠跌坎段平顺衔接，顶部高出管涵300mm,底部厚300mm,两侧分别超出管涵外壁300mm；明渠跌坎段长度15.4m,底坡i=0.004,进口高程185.26m,出口高程182.42m,宽0.8m,侧墙高度0.7m-L2m,共8级跌坎，每级跌坎高度0.5m,跌坎长度2.2m；出口明渠段长2.8m,底坡i=0.0M进口高程182.42m,出口高程182.26m,宽0.8m,侧墙高0.7-1.5m,底板为C25位浇筑，厚0.3m,底板下为C20碎垫层厚0.1m；进口段前端、出口段末端设C25碎齿槽，深0.8m,厚0.3m；明渠穿镇脚处采用现浇C25钢筋碎板连接，板长1.3m,宽2.0m,壁厚0.1m。管涵采用C30钢筋碎企口管，设计基础支撑角2=180。：本图选用自混凝土排水管道基础及接口(06MS201-1),钢筋碎排水管规格应符合混凝土和钢筋混凝土排水管(GB/T11836-2009)标准；管涵内径为800mm,壁厚80mm,管道等级为HI级，最大覆土高度8.5m；管道接口处采用嵌缝油膏填缝。本工程明渠侧墙、护底及管涵基座每IOm设沉降缝1处，遇地基变化处需增设沉降缝：本工程要求地基承载力不小于150kpa,地基承载力不满足设计要求部位，采用碾压块石换填，换填厚度Lom-1.5m。(3)左岸3#穿堤建筑物：左岸3#穿堤建筑物由进口段、管涵段、明渠跌坎段、出口明渠段护底组成，全长57.219m；进口端底板高程190.03m,出口端底板高程180.84m。进口段设八字翼墙，宽度1.6-08m,长3.0m,两侧设C25碎翼墙，厚0.3m,高度0.7m-1.08m,底板为C25磅浇筑,厚0.3m,底板下为C20粒垫层厚0.1m；管涵段纵向长度27m,底坡i=0.04,直径0.8m,壁厚80mm,底部设16OmmC20砂厚基座,基座下为C20碎垫层厚0.1m,管涵进出口处，采用C25碎包裹裹管涵，分别与上游进口段、下游明渠跌坎段平顺衔接，厚30Omm,顶部高出管涵300mm,底部厚3(X)mm,两侧分别超出管涵外壁300mm；明渠跌坎段长度12.5m,底坡i=0.025,宽0.8m,侧墙高度0.7m-1.2m,共15级跌坎，每级跌坎高度0.5m,跌坎长度1.148m；出口明渠段长4m,宽0.8m,侧墙高071.2m,底板为C25硅浇筑，厚0.3m,底板下为C20碎垫层厚0.1m：进口段前端、出口段末端设C25碎齿槽，深0.8m,M0.3m；明渠穿镇脚处采用现浇C25钢筋碎板连接,板长L3m,宽2.0m,壁厚0.10m。管涵采用C30钢筋碎企口管，设计基础支撑角2=180°；本图选用自混凝土排水管道基础及接口(06MS201-1),钢筋碎排水管规格应符合混凝土和钢筋混凝土排水管(GBE1836-2009)标准：管涵内径为700mm,壁厚70mm,管道等级为In级，最大覆土高度6.5m；管道接口处采用嵌缝油膏填缝。本工程明渠侧墙、护底及管涵基座每IOm设沉降缝1处，遇地基变化处需增设沉降缝；本工程要求地基承载力不小于150kpa,地基承载力不满足设计要求部位，采用碾压块石换填，换填厚度1.0m。(4)左岸4#穿堤建筑物：左岸4#穿堤建筑物由进口段、管涵段、明渠跌坎段、出口明渠段护底组成，全长59.321m；进口端底板高程187.21m,出口端底板高程182.12m。进口段设八字翼墙，宽度ZOm-LOm,长3.0m,两侧设C25碎翼墙，厚0.3m,高&1.0m-1.4m,底板为C25碎浇筑，厚0.3m,底板下为C20硅垫层厚0.1m；管涵段纵向长度37m,底坡i=0.02,直径LOm,壁厚100mm,底部设20Omm厚C20碎基座，基座下为C20碎垫层厚0.1m,管涵进出口处，采用C25砂包裹裹管涵，分别与上游进口段、下游明渠跌坎段平顺衔接，厚300mm,顶部高出管涵300mm,底部厚300mm,两侧分别超出管涵外壁300mm：明渠跌坎段长度10.2m,底坡i=0.01,宽Lom,侧墙高度1.0m-2.1m,共4级跌坎，每级跌坎高度LOm,跌坎长度自上而下依次2.51m、2.51m、5.0m
