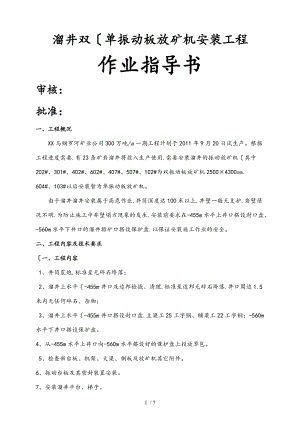

溜井双单振动板放矿机安装工程作业指导书审核：批准： 一、工程概况XX马钢罗河矿业公司300万吨/a一期工程计划于2011年9月20日试生产。根据工程进度需要.有23条矿岩溜井将投入生产使用.需要安装溜井的振动放矿机其中202#、301#、402#、602#、407#、507#、102#为双振动板放矿机2500×4300.604#、103#以后安装暂为单振动板放矿机。由于溜井溜井安装属于高危作业.井筒深度达100米以上.井壁一般无支护.岩壁情况不明.为防止施工中井壁塌方现象的发生.安装前要求在-455m水平上井口搭设封口盘、-560m水平下井口的溜井排矿口搭设保护盘.以保证安装施工作业的安全。二、工程内容及技术要求一、工程内容 1、井筒震炮.标准至无碎石垮落；2、溜井上水平-455m井口及边邦检撬、清理.标准至边邦无碎石垮落.井口周边1.5米内无任何碎石、杂物；3、溜井上水平-455m井口搭设封口盘.主梁工25工字钢、辅梁工22工字钢；-560m水平下井口搭设保护盘。4、从-455m水平上井口向-560m水平搭设好的保护盘上投放草包。5、检查新台板、机架、大梁、侧板及放矿机其它附件。6、振动台板及其密封装置安装。7、安装溜井平台、梯子。8、安装溜井捡杂物平台。二、技术要求 1、两台板在同一平面内.且与水平面之间倾角为15°正负0.5°。 2、台板安装技术要求：两台板中间间隙在25mm之间.两台板相邻面的高差小于10mm。密封板台板面间隙在47mm之间.与密封档板间隙小于5mm。台板面下口至轨面的距离应2300mm。 3、密封胶垫用主井新皮带制作。4、拣物平台底部距轨面垂直距离大于1900毫米.小于2000毫米。平台外端离轨道水平距离大于900毫米.小于950毫米。三、施工日期 20011年 月 日到 月 日四、施工方案一施工前期准备工作1、班前会布置工作.交代安全注意事项；检查备件、材料、机具落实情况。 2、请回风井项目部复查该溜井的-455m水平井口是否干净？有无危石？封口盘是否完好？并反馈到-560m水平安装施工队。项目组安全负责人检查验收.并送警戒人员至上井口。 3、由项目组技术负责人按照施工所需的数量点起吊锚杆、接地桩位置。接地桩用32mm螺纹钢制作.间隔300mm.深1500mm.接地极用40#扁铁与接地桩连接。 4、凿岩工打注锚杆。5、电工负责川脉巷架空线需停电.打接地线.并挂牌确认。项目组安全负责人检查验收。6、电工负责现场照明安装。7、清理工作现场的杂物。8、起重工将3吨绞车固定在钢轨上.轨道及起吊锚杆上各挂1只5T导向滑轮.绞车钢丝绳从中穿过.利用3T绞车和挂在顶板上的5T手拉葫芦先安装溜井振动放矿机两侧的挡板。项目组安全负责人检查验收。9、挡板安装完成并确认后.在两侧挡板的上边框角钢旁割孔.架一根长3.5米.直径108mm的厚壁钢管做梁。 10、在108mm厚壁钢管梁上平铺一排108钢管.钢管一头深入溜井底部的斜坡.另一端同厚壁钢管梁焊牢。钢管铺不到的地方用50mm厚木板铺严。11、在溜井排矿口搭设保护盘时.施工人员在钢管梁两端用30mm圆钢与振动放矿机侧板牢固焊接用作悬挂安全带。人员不准进入溜井中.各水平溜井口在搭设保护盘时要有人站岗警戒.搭设完成后施工期间要拉安全三角旗.严禁物件掉入溜井。二施工步骤1、用17.5mm绳头兜住大梁.与3T绞车钢丝绳相连接.用手拉葫芦挂住大梁尾部.并调整其倾角和位置.将大梁起吊安装到牛腿上.测量溜井水泥基础的尺寸.根据振动放矿机安装位置.确定大梁需割的部位及割短量。2、将机架与台板在平板车上组装好包括振动电机、橡胶缓冲弹簧.安装端部、侧面、中间密封胶条.装好限位架调整位置.3T绞车将机架与台板起吊到相应高度后.5吨手拉葫芦与之联接.两者相互配合.手动葫芦上拉.绞车下放.调整机架及台板的角度和位置.分别将机架与台板起吊到大梁上。3、将大梁、机架、台板安装到位后.调整振动放矿机安装位置.机架用M27螺栓与大梁连接。4、调整台板面下口至轨面的距离2290mm后.将大梁与牛腿预埋件焊牢。5、调整两台板的间隙在在25mm之间.两台板相邻面的高差小于10mm.调整台板与水平面之间倾角为15°.将机架与大梁用螺栓紧固。6、按实际尺寸切割密封板和侧密封板并安装固定.密封板与台板面间隙在47mm之间.与密封档板间隙小于5mm。7、 安装放炮平台.梯子等。8、安装电控开关柜.连接接地桩.要求接地可靠。9、空载试车。10、保护盘的拆除：由回风井项目部在-455m上井口负责拆除.措施井项目部负责-560m下井口的警戒。 11、废旧备件、材料、施工机具的清理回收。 12、架空线摘牌送电。五、施工进度表附表一六、验收标准1、按技术要求验收。2、按计划施工工期验收。七、施工组织1、工程负责人： 技术总负责： 工程总协调： 安全总负责：2、现场指挥： 副指挥：3、技术组：4、安全组：5、施工队伍：八、安全措施及保护盘施工1、施工人员进入现场穿戴好劳动保护用品.遵守各自安全操作规程.严禁违章作业。登高作业时.必须带保险带。2、各工序作业由工程总协调人统一协调指挥.作业现场由现场指挥统一协调。3、作业场所要有充足的照明。4、由安全负责人负责现场安全工作.作业期间井口裸露的各水平要设警示牌.严禁向溜井倒矿或其它物件。5、施工期间需放炮时.要停止施工.由工程总协调人统一协调。6、新溜井安装施工时.川脉巷内禁止车辆通行。7、起重机具、索具及吊环在作业前要进行安全确认。8、起重作业由起重工指挥.严禁他人乱指挥。9、现场作业人员要有高度责任心.提高预防事故能力.预防事故的发生。10、环境保护、工业卫生方面的要求10.1 安装作业前做好环境因素的识别10.2 做好旧紧固件等小件的现场清理工作10.3 现场杜绝乱扔破布等杂物九、施工进度表见附表一十、备件清单表见附表二十一、施工材料清单表见附表三十二、施工机具清单表见附表四附表一：施工进度表序号施工项目施工单位完成时间相关人员12345671点锚杆位置技术组安全员、技术员、测量员2打锚杆施工队安全员、技术员、凿岩工3搭设防护盘支护队/安全员、技术员、支护工4丢草包回风井/安全员、技术员、支护工5安装大梁、机架安装队/项目组、技术部、监理6安装台板安装队/项目组、技术部、监理7密封板安装安装队/项目组、技术部、监理8安装平台安装队/项目组、技术部、监理9安装梯子安装队/项目组、技术部、监理10安装电机安装队/项目组、技术部、监理11验收试车放矿工电工/监理、技术部、机物部、安全部、项目部12拆除保护盘支护队/项目组注：各工作队负责及时清理回收各自所用的机具、旧备件和材料.要求作业现场整洁.并安全总负责人检查确认。附表二：备件清单序号备件名称图号材料数量单重Kg备注1振动台板ZDFK-3 16Mn21287.62振动电机7.5kw23电控柜14机架ZDFK-12A328635后部密封板ZDFK-13A32176橡胶弹簧ZDFK-14橡胶4057侧密封挡板ZDFK-15A3255.38双头螺栓M27×440451639大梁ZDFK16Mn2497.610侧板ZDFKA3261358附表三：施工材料清单序号名称规格单位数量备注1厚壁钢管108米82钢管108米803草包只4004钢板16米2416M n5角钢50*50米206橡胶板2600*55*20块17橡胶板4500*55*24块28橡胶板4500*190*16块19螺栓M16*60只20配螺母10沉头螺钉M16*45只40配螺母11平垫圈16只6012弹性垫圈16只6013电焊条T422Kg3014电焊条506kg2015花纹钢板8米2216圆钢16米16附表四：施工机具清单序号名称规格单位数量备注1电焊机台22手拉葫芦5、3、1吨副各23绳头5、3、1吨根各24索具卸扣5、3、1吨只各25平板车0.75米3部36绞车3T台17 / 7
