退膜蚀刻连退锡生产线 — 基本规格.docx

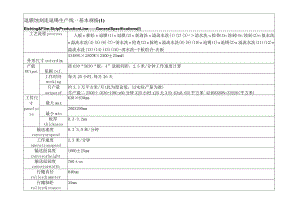

退膜蚀刻连退锡生产线一基本规格(1)Etching&Film-StripProductionLineGeneralSpecifications(I)工艺流程process入板n膨松n退膜(1)n退膜(2)n新液洗n溢流水洗(1)(2)(3)=清水洗n检查n蚀刻n蚀刻(2)n氨水洗n溢流水洗(4)(5)(6)(7)=清水洗n检查(2)n除杷n溢流水洗(8)(9)(10)n退锡(1)n退锡(2)n溢流水洗(Il)(12)n溢流水洗(13)(14)(15)(16)=清水洗=干板组合=出板外形尺寸outerdim.33489L×2500W×2500±25mmH产能OUtput依据ref.按630“X630“板，4”放板间距，2.5米/分钟工作速度计算工作时间working每天20小时,每月26天月产量outputof约3.3万平方米/月(此为理论值，以实际产量为准)月产能二2500÷(630+100)x60分钟X20小时x26天X(0.63x0.63)平方米42408X80%=33926(平方米)工件尺寸panelsize最大max630×630mm最小min200X200mm板厚thickness0.3-3.2mm输送速度conveyorspeed0.35.0米/分钟工作速度operationspeed2.5米/分钟输送面高度conveyorheight1000±25mm输送面阔度conveyorwidth760un行辘直径rollerdiameter040mm行辘轴距rollerdistance35mm耗水量waterconsumption18-36Lmin（自来水）抽气量exhaustconsumption15m7min（非干板段）；4.5m3min（干板段）出入板方向inputdirection左入右出从机组正面窗口观看排气管数量Numberofthepipe1条主排气管PVC方通130X130mm排水管数量Numberofthedrain1条主排水管；5条主排药管控制电箱controlbox采用5.7单色触摸屏和PLC控制（控制电箱放置在水洗段机身上）电源要求powerconsumption380V3P50HZAC电机功率85KW；发热管功率68KW。（加热时间按两小时计算）药水资料（仅供参考）膨松处理时间40秒（工作温度设定至50-55oC）；蚀刻处理时间60秒（工作温度设定至48-52oC）退锡处理时间60秒（工作温度设定至28-320C）退膜处理时间60秒（工作温度设定至50-55oC）新液洗处理时间10秒（工作温度为室温）除把处理时间30秒（工作温度为室温）附注remarka）喷管配有快速锁定接头；b）发热管保修期为6个月；C）安全保护：过滤器盖开保护；机体超温保护；急停保护；液位过低保护；电机过载保护；无板停机有板启动；D）报警方式：使用三色警示灯及蜂鸣器；系统规格一序号段落名称长度11m(有效长度)容量(L)机身材质喷)牛系统水泵/风机/电机喷淋压力(kgcm2)压糖材质喷管/磨辘/风刀喷咀功率(HP)数量上下材质类型数量1入板620/UPVC1/41/Z/2膨松2100(1600)600PP32/PP55PP水刀103退膜12370(1775)700PP7.512.0-2.5kgcm2PP1111UPVC退膜喷咀1764退膜22370(1775)700PP7.512.0-2.5kgcm2PP1111UPVC退膜喷咀1765新液洗780(390)95UPVC211.5-2.0kgcm2PP33UPVC扇形546溢流水洗(1)182595UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(2)95UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(3)95UPVC211.5-2.0kgcm2PP22UPVC扇形36清水洗/UPVC/PP11UPVC扇形10吸水辘/UPVC/PP10UPVC扇形67检查1800/UPVC1/42/8蚀刻(1)2670(2200)800UPVC522.0-2.8kgcm2PP1212UPVC蚀刻喷咀3369蚀刻(2)2670(2200)800UPVC522.0-2.8kgcm2PP1212UPVC蚀刻喷咀33610氨水洗780(390)95UPVC211.5-2.0kgcm2PP33UPVC扇形5411溢流水洗(4)210095UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(5)95UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(6)95UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(7)95UPVC211.5-2.0kgcm2PP22UPVC扇形36清水洗/UPVC/PP11UPVC扇形10吸水辘/UPVC/PP33UPVA吸水棉612检查2800UPVC1/42/PP/13除杷1715(1210)600UPVC32/PP44PP水刀814溢流水洗(8)182595UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(9)95UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(10)95UPVC211.5-2.0kgcm2PP22UPVC扇形36清水洗/UPVC/PP11UPVC扇形10吸水辘/UPVC/PP10UPVC扇形615退锡12219(1850)600UPVC522.0-2.5kgcm2PP1212PP扇形19216退锡22219(1850)600UPVC522.0-2.5kgcm2PP1212PP扇形19217溢流水洗(11)112695UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(12)95UPVC211.5-2.0kgcm2PP22UPVC扇形3618溢流水洗(13)210095UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(14)95UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(15)95UPVC211.5-2.0kgcm2PP22UPVC扇形36溢流水洗(16)95UPVC211.5-2.0kgcm2PP22UPVC扇形36清水洗/UPVC/PP11UPVC/10吸水辘UPVC/PP10UPVC/619干板组合2400/30452/22304打孔4/11/55铝合金一字型1020出板/SST1/41/系统规格二序号段落名称t滤系统温控系统排勺:系统过滤过滤过滤过滤其他发热管材质温控器管径数量备注材质数量精度类型过滤冷却管1入板/Z/入板感应1套2膨松PP260目孔板网床4KW*3支019mm×IOmSUS316数显式2.5"2过热保护1套3退膜1PP260目孔板滚筒4KW*3支019mm×15mSUS316数显式2.52过热保护1套电机14HP*1套4退膜2PP260目孔板滚筒4KW*3支019mm×15mSUS316数显式2.52过热保护1套电机14HP*1套5新液洗UPVC1IOum棉袋网床/数显式2.5"1套6溢流水洗(1)UPVC1IOum棉袋网床/溢流水洗(2)UPVC1IOum棉袋网床/溢流水洗(3)UPVC1IOum棉袋网床/3-15Lmin流量计清水洗/Z/Z/吸水辘/7检查1/8蚀刻(1)UPVC2IOum孔板+棉芯网床4KW*3支019mm×15mTI数显式2.5"2过热保护1套摇摆电机14HP*2套9蚀刻(2)UPVC2IOum孔板+棉芯网床4KW*3支019mm×15mTI数显式2.5"2过热保护1套摇摆电机14HP*2套循环泵2HP*1台10氨水洗UPVC1IOum棉袋网床/2.5"1/11溢流水洗(4)UPVC1IOiim棉袋网床/溢流水洗(5)UPVC1IOum棉袋网床/溢流水洗(6)UPVC1IOum棉袋网床/溢流水洗(7)UPVC1IOum棉袋网床/清水洗/315Lmin流量计吸水辘/12检查2Z/13除钳PP260目孔板网床4KW*2支0l9mm×IOmSUS316数显式2.52过热保护1套14溢流水洗(8)UPVC1IOum棉袋网床/溢流水洗(9)UPVC1IOum棉袋网床/溢流水洗(10)UPVC1IOum棉袋网床/Z315Lmin流量计清水洗Z/吸水辘/15退锡1PP2IOum棉袋网床019mm×15mSUS316数显式2.52/16退锡2PP2IOum棉袋网床019mm×15mSUS316数显式2.52/17溢流水洗(11)UPVC1IOum棉袋网床/溢流水洗(12)UPVC1IOum棉袋网床/18溢流水洗(13)UPVC1IOum棉袋网床/溢流水洗(14)UPVC1IOum棉袋网床/Z/溢流水洗(15)UPVC1IOum棉袋网床/溢流水洗(16)UPVC1IOum棉袋网床/清水洗/315Lmin流量计吸水辘/Z/19干板组合出板Z/3KW*3支/铁铝/过热保护1套/退膜蚀刻连退锡生产线一基本规格Etching&Film-StripProductionLineGeneralSpecifications(I)序号No.名称Name规格型号Type&Size数量Qty料号1快置喷咀盖5PCS10106000022快置扇型喷咀芯5PCS10104900033快置喷咀胶圈5PCS10103800024行辘杯土条中心距40mm5PCS10104700125主传动伞齿轮伞齿轮185PCS10103000016行辘轴伞齿轮伞齿轮13T5PCS10103000027上直齿轮16T5PCS10104400178下直齿轮16T5PCS10104400179传动轴内外套扁位145PCS101066000110保险丝2A2PCS103091000211保险丝5A2PCS103091000112过滤网（普通水洗）220W×285H×孔0O.5(mm)2PCS101065000113半扣30B2PCS102073000114全扣30B2PCS1020720001备注：iRemarkW中所列零件为1套:Abovesparepartsinthetableare1SetPackage注意事项:1 .所有SST材质在机台酸碱洗时禁止用盐酸，如用硫酸可用3%或以下，如因药液使用不当造成SST材质腐蚀，不给予更换。2 .禁止强酸、强碱直接在机组主缸内开药。3 .高压水洗段禁止用酸碱洗机，否则引起高压泵零件腐蚀，不给予更换。4 .当使用盐酸药水时，氟含量须少于IOPPM,否则引起钛材质腐蚀，不给予更换。5 .机组保养时，严禁用工业酒精等易燃品洗机，请勿用高压水枪冲洗软胶轮片。6 .电控箱需有新鲜空气或冷气（温度小于25度）入，若因客户不能提供而造成电器元件金属材质发生锈蚀，不给予更换。7 .定期检查电箱散热风扇并清理过滤网。8 .烘干段排一般废气，不可以酸碱性排气管接驳，否则发生腐蚀生锈，不给予更换。9 .车间内环境适宜，若由于环境引起的设备不良，飞仕达不负责任。10 .有冷水需求的设备,需提供冷却水,温度8-10。C入水压力2.0-3.Obar.IL有压缩空气的设备，需提供气源，气压5.0-7.Obar。12 .有防氧化的设备，干板前的水洗需用D.I水。13 .定期检查并清洁冷却管过滤器。14 .长时间停机设备需将吸水辘取出浸泡，使用前检查其湿度。主要配件一览表（水平机）4接触器富土5中间继电器日本和泉客户代码：类别：NOM6感应器日本欧姆龙序号配件名称产地及品牌备注7温控器日本欧姆龙1可编程序控制器（PLC）三菱8加热器中国金质2触摸屏0本Pro-face9电磁阀中国NES3调频器三菱10压力表台湾华记单面11感温探头美国哈尼威尔PVC管台湾武峰12输送电机台湾永坤LHTPP胶粒为日本Shicco13水泵电机ABBHDPE14高压风机中国蒂斯曼PVDF15PVC板中国力达I
