海高铁安质函[2014]15号 关于2014年4月原材料抽检情况的通报.docx

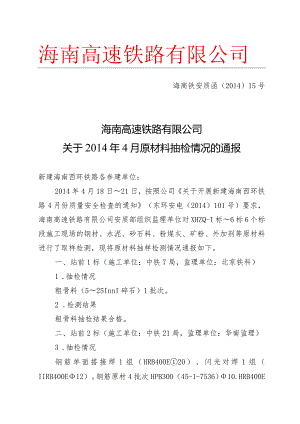

海南高速铁路有限公司海高铁安质函（2014）15号海南高速铁路有限公司关于2014年4月原材料抽检情况的通报新建海南西环铁路各参建单位：2014年4月18日21日，按照公司关于开展新建海南西环铁路4月份质量安全检查的通知（东环安电（2014）101号）要求，海南高速铁路有限公司安质部组织监理单位对XHZQ-I标6标6个标段施工现场的钢材、水泥、砂石料、粉煤灰、矿粉、外加剂等原材料进行了取样检测，现将原材料抽样检测情况通报如下。一、站前1标（施工单位：中铁7局，监理单位：北京铁科）1 .抽检情况粗骨料（525InnI碎石）1批次。2 .检测结果粗骨料抽检结果合格。二、站前2标（施工单位：中铁21局，监理单位：华南监理）3 .抽检情况钢筋单面搭接焊1组（HRB400E20）、闪光对焊1组（IIRB400E12）。钢筋原材4批次HPB300（45-1-7536）10.HRB400E（42-6-10280）12、HRB400E（14102954）20、HRB400E（13219665）16o粉煤灰3批次（F类II级Fl40139、F类11级S20140411-A,F类11级HA-0418各一批）。细骨料3批次。粗骨料（5-31.5mm）2批次、（5-1Omm）1批次。2.检测结果一分部细骨料细度模数为3.1,配合比设计为中砂，不符合配合比设计要求。一分部5-1Omm碎石含泥量超指标，试验结果L3%,标准值为1.0%,不符合规范要求。其他抽检材料检测结果均为合格。三、站前3标（施工单位：中铁7局，监理单位：北京铁城）1.抽检情况该标段未安排原材料抽检。四、站前4标（施工单位：中铁4局，监理单位：甘肃铁科）1 .抽检情况细骨料2批次，双面搭接焊2批次（HRB400E16,34-2-0245.HRB400E20,2-ABA9146AAC124）,水泥2批次（P.042.5,2SP41h2SP4101）,粉煤灰2批次（F类11级EJ20140411、EJ140414）o2 .检测结果4号拌和站混凝土工程用河砂细度模数3.4为粗砂与配合比设计用砂（中砂）不一致。珠碧江双线特大桥HRB40OE16双面搭接焊2组试件中1组所检指标符合验标要求，1组经双倍取样复验后符合验标要求。其他抽检材料检测结果均为合格。五、站前5标（施工单位：中铁14局，监理单位：铁四院）1 .抽检情况5-16mm>16-31.5mm碎石（大田碎石场），砂（感恩沙场），水泥（昌江鸿启P.042.5,批号：XHISB135）,粉煤灰（F类11级华能海口电厂，批号：S20140417）,外加剂（山西格瑞特，批号：GRT-R-140227）,钢筋加工厂HRB400E25（珠海粤裕丰,批号：131-05232）.HRB400E20（珠海粤裕丰,批号：131-01370）钢筋原材,粉煤灰（F类11级华能海口电厂,批号：S20140413-B）,外加剂（山西格瑞特，批号：GRT-R-140213）o2 .检测结果所抽检材料经检测结果均合格。六、站前6标（施工单位：中建股份，监理单位：郑州中原）1 .抽检情况粗骨料2批次（531.5mm碎石1批次；510mm碎石1批次）；细骨料2批次（中砂1批；粗砂1批）；粉煤灰2批次（F类11级1批次，F类I级1批次）；外加剂1批次（缓凝型聚竣酸高性能减水剂1批次）。2 .检测结果（1）二分部2号拌和站：细骨料细度模数3.1,含泥量3.0%,泥块含量2.6%,不符合规范要求。其他抽检材料检测结果均为合格。七、整改要求1 .各参建单位针对本次检测发现的问题，要举一反三，严格按照有关标准、规范、规定和设计文件落实整改，避免类似问题再次发生。2 .严格控制原材料入口关，加强对原材料的试验检测，对不合格材料由监理单位下发监理工程师通知书进行清场处理，并分析原因，杜绝类似问题再次发生。3 .对电焊工等特殊工种作业人员持证上岗情况进行清查，杜绝无证上岗。4 .对于此次原材料抽检发现的问题，各施工、监理单位要要高度重视，抓紧落实整改，并将整改情况（含整改后的图像资料）经监理签字确认后，于2014年5月5日前书面报送海南高速铁路有限公司安质部。抄送：公司各部门、各标段业主代表。
