第十盒 设计文件与图纸审核.docx

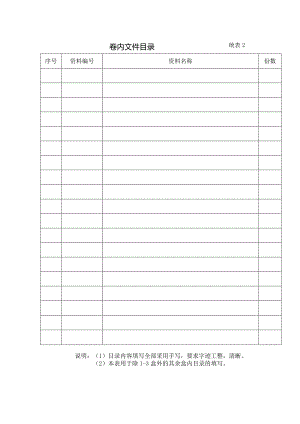

卷内文件目录统表2序号资料编号资料名称份数说明：（1）目录内容填写全部采用手写，要求字迹工整，清晰。（2）本表用于除1-3盒外的其余盒内目录的填写。关于设计文件与图纸审核的有关规定一、设计文件和图纸审核与管理细则1、图纸审核程序本着先整体后局部，先原则后细则，先分专业后沟通衔接程序进行。2、审核重点主要为特大桥及隧道与项目总体平、纵断面的相对关系，构造物、特殊路基的技术安全要求及其设计图纸与施工方案的正确性；工程数量；大临工程设计等。3、审核问题的处理、一般性"差、错、碰、漏”问题以函形式报设计单位、建设单位、监理单位予以确认，凡影响建筑物质量和安全的问题未确认前不得施工。、需改变设计的建议根据指挥部相关程序以书面形式报建设、设计、监理单位。、经第二人复核确认存在问题时，在图上简要注明情况，并填写“设计文件审核记录表”，审核人、复核人签认，注明日期。、经建设、设计单位确认的修正意见，在原设计图上用红笔修改，加盖“订正”章作相应标识，如有新图代替，原图加盖“作废”章。4、审核无问题时审核人签字，并标注日期，加盖“已审核”章。5、未经审核的设计图纸，不得使用。6、设计文件和图纸的管理。、设计文件及图纸应设专人管理，建立收发台帐Q、设计文件和图纸审核后必须有审核记录，建立设计文件审核记录台帐。、设计文件和图纸进行标识，确认有效性。二、设计文件和图纸审核与管理办法第一步图纸审核人员分工设计文件和图纸审核与管理分工表（以铁路工程为例）序号工程名称审核人复核人备注1、XXX特大桥××××××2、XXX特大桥××××××3、XXX特大桥××××××4、XX隧道××××××5、XX隧道XXX××X6、XX隧道××××××7、其它桥梁××××××8、涵洞××××××9、路基××××××10、站场×××××X11、线路纵、横断面图XXXXXX12、排水用地××××××资料管理员：×××图纸审核整体审核人：XXX复核人：×××第二步图纸审核汇总根据各专业图纸审核情况，由工程部长对专业审核情况进行沟通衔接，如各专业图纸审核相互冲突，应查找出图纸存在问题原因，并记录、签字及记录日期，报送项目总工进行复核。第三步图纸审核管理程序根据集团公司中铁四技2005359号文，并结合业主相关图纸审核规定，图纸审核完后进入变更设计操作程序。第四步根据图纸审核提出的问题，把设计、业主回复结果附在图纸审核记录后，以形成一个“提出问题、审核问题、解决问题”的一个闭合环。第五步设计文件和图纸审核管理经图纸审核提出的问题，应及时报请监理、设计及业主单位，并对图纸审核报送过程进行追踪、核查，形成动态管理台帐，并建立设计文件审核记录台帐和收发台帐。表10-1设计文件与图纸审核计划表序号专业名称图号图纸内容计划审核人计划完成时间完成情况注：本表由项目技术负责人负责填写，并监督执行情况工程名称会审地点会审时间参建设单位加设计单位人监理单位员施工单位序号图号图纸中存在的疑问答复意见设计文件与图纸会审记录表10-2-l建设单位:设计单位:监理单位:施工单位:表 10-2-2设计文件与图纸会审记录序号图号图纸中存在的疑问答复意见1地下室结构图中是否考虑地下室电气,水系统,空洞等设备进地下室安装入口预留洞？室外正式配电房未设计,进入地下室变电所的正式电缆如何引入?如从电缆沟引入是否应在结构施工中提前考虑？2B区基础，施工图（GIol-2）中，A、C轴图中标注长度为68600mm,但实际累加长度为58800mm,以何为准？3456建设单位:设计单位:监理单位:施工单位:表10-3序号专业名称图号图纸内容审核人审核日期审核问题答复日期备注设计文件与图纸审核台账注：本表在设计文件审核完毕后填写，审核问题答复日期在设计院答复后补填写表10-4序号专业名称编号内容摘要份数领用部门领用人发放日期备注设计文件与图纸会审记录发放记录注：此表由项目资料员填写
