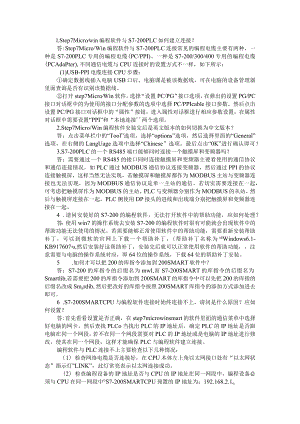

    西门子S7-200系列PLC经典常见问答汇编.docx

    l.Step7Microwin编程软件与S7-200PLC如何建立连接?答:Step7Micro/Win编程软件与S7-200PLC连接常见的编程电缆主要有两种,一种是S7-200PLC专用的编程电缆(PC/PPI)、一种是S7-200/300/400专用的编程电缆(PCAdaPter),不同通信电缆与CPU连接时的设置方式不一样,如下所示:(1)USB-PPI电缆连接CPU步骤:确定数据线插入电脑USB口后,电脑课是被该数据线,可在电脑的设备管理器里面查询是否有识别该数据线。打开step7MicroWin软件,选择“设置PC/PG”接口选项,在弹出的设置PG/PC接口对话框中的为使用的接口分配参数的选项中选择PC/PPIcable接口参数。然后点击设置PC/PG接口对话框中的“属性”按钮,进入属性对话框进行相应参数设置,在属性对话框中需要设置“PPI”和“本地连接''两个选项。2.Step7Micro/Win编程软件安装完后是英文版本的如何切换为中文版本?答:点击菜单栏中的“Tool”选项,选择“options”选项,然后选择里面的“General”选项,在右侧的LangUage选项中选择“Chinese”选项。最后点击“0K”进行确认即可!3.S7-200PLC的一个RS485端口能够同时连接一个触摸屏和变频器吗?答:需要通过一个RS485的接口同时连接触摸屏和变频器主要看使用的通信协议和通信连接情况,如PLC通过MODBUS通信协议连接变频器,然后通过PPI的协议连接触摸屏,这样当然无法实现,若触摸屏和触摸屏都作为MODBUS主站与变频器连接也无法实现,因为MODBUS通信协议是单一主站的通信。若切实需要连接在一起,可考虑把触摸屏作为MODBUS的主站,PLC与变频器分别作为MODBUS的从站,然后与触摸屏连接在一起,PLC侧使用DP接头的进线和出线端分别把触摸屏和变频器连接在一起。4 .请问安装好的S7-200的编程软件,无法打开软件中的帮助功能,应如何处理?答:使用win7的操作系统去安装S7-200的编程软件时很有可能就会出现软件中的帮助功能无法使用的情况。若需要能够正常使用软件中的帮助功能,需要重新安装帮助补丁,可以到微软的官网上下载一个帮助补丁,(帮助补丁名称为t4Windows6.1-KB917607,然后安装好这帮助补丁,安装完后就可以正常使用软件的帮助功能,注意需要与电脑的操作系统对应,即64位的操作系统,下载64位的帮助补丁安装。5 .如何才可以把200的库指令添加到200SMART软件中?答:S7-200的库指令的后缀名为mwl,而S7-200SMART的库指令的后缀名为Smartlib,若需要把200的库指令添加到200SMART的库指令中可以先把200的库指的后缀名改成Smardib,然后把改好的库指令按照200SMART库指令的添加方式添加进去即可。6 .S7-200SMARTCPU与编程软件连接时始终连接不上,请问是什么原因?应如何设置?答:首先看看设置是否正确,在step7microwinsmart的软件里面的通信菜单中选择好电脑的网卡,然后查找PLCo当找出PLC的IP地址后,确定PLC的IP地址是否跟电脑在同一个网段,若不在同一个网段需要对PLC的IP地址或是电脑的IP地址进行修改,使其在同一个网段,这样才能确保PLC与编程软件建立连接。编程软件与PLC连接不上主要检查以下几种情况:(1)检查网络电缆是否连接好,在CPU本体左上角以太网接口处有“以太网状态”指示灯"LINK”,此灯常亮表示以太网连接成功。(2)检查编程设备的IP地址是否与CPU的IP地址在同一网段中,编程设备必须与CPU在同一网段中°S7-200SMARTCPU预置的IP地址为:192.168.2.1o(3)在控制面板里面的设置PC/PG接口处的应用访问程序设置为44MWSMART>>>>>电脑网卡”这选项o(4)在设置PC/PG接口中的LLDP/DCP中,确认当前的PC网卡以勾选,在软件通信中的选择网络接口卡处选择此网卡。(5)在电脑的任务管理器的进程中,看看是否有S7oiehsx.exe这个进程,如果没有可能是因一些杀毒软件的阻止等原因造成的没有启动。如发现没有启动需要手动通过路径C:ProgramFilesCommonFilesSiemensS71EPG把它启动起来。(6)检测当前系统的启动项中是否禁止了PN1OMGR,如果禁用了,请启用该启动项。(7)如果还是不能访问到设备,建议重装操作系统。7 .仪表读取的数据要求是双精度的浮点数,S7-200SMART系列PLC是否可支持双精度浮点数?答:精度浮点数是64位格式的,对于S7-200SMART系列PLC来说不这次该数据类型的浮点数,若需要使用可自行编写双精度浮点数转单精度浮点数的程序把其转换位单精度浮点数使用。8 .如何可知编写的200SMART程序有多大?答:可以点击软件中的全部编译按钮,编译完后在输出窗口中会出现整个程序的大小。9 .西门子200Smart软件安装时,错误代码:0x80040707,出现DLL函数调用失败:ISRT-RegQueryKeyValue,安装程序将立即终止的错误,应该怎么解决?答:在C盘的programfiles里找到siemens然后在里面找出STEP7-MicroWINSMART这个文件夹把它删掉,然后,把安装文件拷贝到其他盘的根目录下再安装就可以了。10 .在编写完的程序后对进行编译时提示有错误,如果能够快速的查看到具体出错的程序位置?答:S7-200系列的PLC编译时可以对程序块,数据块,系统块进行编译,编译完后会在输出窗口中显示对程序编译后的结果,如果程序编译时发现有不符合S7-200PLC程序编写规则时会报错,此时需要对报错的程序进行修改,只有在程序编译无错的情况下,才可以对程序进行下载,如果出错,可在软件下方的输出窗口查看具体错误,双击该错误即进入到程序中错误所在位置,修改后,重新编译,编译无错后,可以把程序下载到PLe中。IL在的程序中,如何查找所使用的存储器地址是否有重复?答:在对程序进行编译后,可以点击浏览条中的交叉参考按钮,在弹出的界面中可以看到程序中所使用元素的详细的交叉参考信息及字节和位的使用情况。在交叉参考中可直接点击该地址,便进入到程序中该地址所在位置。12 .三线制NPN型传感器和PNP型传感器如何接入到S7200SMART系列PLC的输入端?答:三线制的NPN和PNP型传感器的三根线的颜色分别位棕色、蓝色和黑色,其中棕色和蓝色分别接DC24V电源的正极和负极,黑色线接入到PLC的输入点。对于NPN型传感器输出信号类型位低电平,所以PLC输入端的公共端IM与电源的正极短接,而PNP型传感器刚好与之相反,输出信号类型为高电平,PLC输入端的公共端IM与电源的负极短接。13 .安装好S7-200SMART的编程软件打不开,打开时提示MWSMARTExecutable停止工作,应如何处理?答:点击“用户配置”一管理模板一开始菜单和任务栏一不保留最近打开文档的历史,选中“禁用”确定即可,重新打开S7-200SMART的编程软件就可以了。如果还是没有解决问题,建议重装系统。14 .不带复位端的高速计数器应如何对高速计数器的当前值进行清零操作?答:若不存在复位端的高速计数器需要对其当前值进行清零操作时可先把高速计数器的初始值设置为0,然后再激活高速计数器HSC指令,即可对高速计数器的当前值进行清零操作。15 .热电阻模拟量模块EMAR02是否可用进行电阻值的测量?答:可以用于电阻值的测量,但需要再模块的参数配置中配置为电阻,最大可以测量300OC的电阻值。16 .为什么再监控程序时,发现指令管脚上的值为NAN?答:出现该情况主要检查下数据类型的匹配情况,比如使用的时一个浮点数的运算指令,但是你给到该运算指令管脚上的操作的数据类型是DINT的数据类型,那么再监控的时候就显示NAN。17 .7-200smart编程软件V2.5软件向下兼容2.1和2.0吗?答:一般来说,软件基本都是向下兼容的。使用肯定没有问题的。18 .在Step7microWin软件中,如何对子程序进行单独加密?答:右键点击需要加密的子程序,然后选择其属性对话框,在属性对话框中有保护的选项,在里面的用密码保护本PoU处打勾,然后在下面密码输入处输入密码,在验证处再一次输入密码,最后点击确定,即对PoU加密完成。加密了的POU会在成的左上角处出现一个小锁的标志,表示加密成功。19 .S7-200SMARTCPU上的ERROR指示灯出现黄色闪烁,请问CPU是否出现故障?答:ERROR指示灯的颜色有两种,默认情况下为黄色和红色,黄色表示的是PLC有使用强制功能,如对输入点进行了强制操作,而红色才代表CPU有故障,该故障可能是硬件故障、程序故障或通信故障。20 .使用MODBUS的库指令通信时,发现当多次调用MBUS_MSG指令时,指令的故障存储器代码值报6的错误,应如何处理?答:对于MBUS-MSG指令,再同一时刻只能使能一条,若使能了多条MBUS_MSG指令,将执行第一条MBUS_MSG指令,所有后续MBUS_MSG指令将中止执行并出现错误代码6。因此若有多条指令,可考虑使用DONE位或时间做轮询方式去分别使能。21 .为什么刚安装好的200SMART的编程软件,打开后,软件上的界面显示不正常,显示为乱码和问号。请问该如何解决?答:出现这种情况与你的计算机的语言有关,打开WindOWS控制面板中的“时钟、语言和区域”,点击区域和语言,在格式选项卡下:格式中选择中文(简体,中国),在位置选项卡下,当前位置修改为“中国”,在管理选项卡下:点击更改系统区域设置,然后将当前系统区域设置为“中文(简体,中国)“,修改完后,重启计算机后,编程软件即可显示正常22 .在打开S7-200SMART程序时,在程序段显示无效程序端,请问这是什么原因?答:S7-200SMART系列PLC支持功能块(FBD),语句表(STL)以及梯形图(LAD)三种编程语言,三者之间在一定程度上可进行互换。当进行切换时,对于梯形图程序可切换为语句表,但对于语句表并不一定就可完全切换为梯形图,若切换不了梯形图时,则会显示为无效程序段23 .西门子S7-2OOSMARTPLC下载程序时提示“出现编译错误,如需更多信息,请查看非致命错误”,请问该如何检查?答:出现这种错误的提示还是在于程序的编写问题,比如说若使用顺控指令去编写的程序,在程序未写顺控结束指令或在定时器指令选择时,选择了一个不具备的编号的定时器。这些在程序的编译的过程中都不会出错,但是下载程序的时候就会提示如题目中所说的情况,可以按以下方法去查看具体的故障。在编程软件上的菜单栏选项中有个“PLC”选项,然后再该选项里面选择“信息''选项,点击该选项就可以看到具体的错误是什么。然后根据这个提示去修改就可以了24 .S7-200PLC中的子程序和中断程序又什么区别?答:中断程序和子程序的区别在于中断程序的执行是随机的而不是通过调用来执行的,所谓随机执行是指不知道PLC在程序执行到哪个位置时会去执行中断程序,在使用的时候需要连接相应的中断事件号及中断服务程序以及需要允许开中断,什么时候执行中断程序取决于中断事件的发生,当中断事件发生后就会执行连接的相应的中断程序,这个中断事件的发生就具有随机性了,所以说中断程序的执行是随机性的。而且中断程序在执行的过程中,只执行一个扫描周期,下次执行时必须当中断事件再次发生的时候才会去执行中断服务程序。而子程序,是必须要调用后才执行的,所以子程序在程序中使用的时候,需要有调用子程序的指令对子程序进行调用,子程序调用后PLC才扫描执行,如果调用条件不成立,子程序不扫描执行,子程序,只要调用条件一直成立,那么一直扫描执行。25 .西门子S7-200PLC如何实现断电保持,使PLC在断电一段时间后设置的参数不会丢失?答:在西门子S7-200系列PLC中,默认的存储区都具有断电保持的功能,是通过PLC的内部超级电容来实现数据的保持,保持的时间时有限的,大概在50到100个小时之间,要长时间保持,可以加电池卡。使用电池卡可以实现大概200天左右的断电保持,也可以使用程序的方式把这些数据写入到永久断电保持的存储器中实现永久断电保持的功能。26 .西门子S7-200SMART系列PLC如何实现断电保持,使PLC在断电一段时间后设置的参数不会丢失?答:S7-200SMART系列PLC提供了IOKB的存储器区用于实现断电保持,只需要在系统块的保持区中设置好断电保持的区域,在电脑的情况下会自动把数据写入到永久断电保持区中。27 .西门子PLC的时候经常有提到数据类型,到底什么是数据类型?数据类型在PLC中有什么作用?答:数据类型的作用主要用来描述数据的长度和属性,用于指定数据元素的大小及如何解释数据,每个指令参数至少支持一种数据类型。比如逻辑运算指令支持的数据类型为WORD、BYTE、DWORD等数据类型,而数学运算指令支持INT、DINT、REAL等数据类型,而有的指令可以支持多种数据类型,如传送指令MOVW指令,既可以支持WORD的数据类型有可以支持INT的数据类型。同时在触摸屏或是上位监控软件中用来监控PLC的存储器的数据时,想要正确显示数据的时,同样需要选择正确的数据类型。28 .S7-200PLC中的全局变量存储区与局部变量存储区有什么区别?局部变量主要用于什么地方?答:全局变量存储区称为V区,是PLC里面的最大的存储区,用来存储PLC中的运算数据等,所有又称为数据存储区。使用时在各个PoU中都有效,而局部变量存储器称为L区,具有于V存储区一样的存储数据的功能,但是只有在本PoU中有效,每一个POU都有64个字节局部存储器组成局部变量表,因此局部存储器主要用于PoU中的局部变量,在编写带参数的子程序时就会使用到局部变量。29 .在编写带参数的子程序是,为什么建变量建到16个的时候不能继续建了?答:S7-200的PLC给每个子程序分配了64个字节的局部变量,有4个字节的变量是留个系统使用的,并且每个子程序规定最多可以建16个变量地址,因此在使用的过程中如果变量地址过多的情况下,需要考虑简化你的程序,或是把一些地址建在子程序外部,使用全局变量地址。30 .在S7-200系列的PLC中输入的接线即可接源型输入,也可接漏型输入,请问如何理解源型接法和漏型接法?答:源型接法和漏接法从字面上的意思就可以理解,主要描述的是信号的流向,源型接法表示信号往PLC内部流入,而漏型接法表示信号从PLC内部往外流,既然根据信号的流入或是流出来判断源型还是漏型,那么必然需要有个参考点,在西门子的200系列的PLC的输入端以公共端M作为参考点来判断信号是从M端流出还是流入的,如果信号从M端流入(即M端接电源的正极)则称为源型输入,也可以称为共阳极接法,如果信号从M端流出,(即M端接电源的负极)则称为漏型接法,也可以称为共阴极接法。由于各自定义的参考点不一样,因此不同品牌的PLe对源型和漏型的叫法可能不一样,比如三菱的PLC和西门子的PLC中对源型和漏型的叫法刚好相反。1:Step7MicroWINV4.0安装在什么环境下才能正常工作?Step7Micro/WlNV4.0的安装、运行环境为:Windows2000SP3以上WindowsXPHomeWindowsxPProfessiona西门子没有在其他操作系统下测试,不保证能够使用。2:Step7MicroWINV4.0和其他的版本兼容性如何?MicroWINV4.0生成的项目文件,旧版本的MicroZWIN不能打开或上载。3:SiemenS200PLC硬件版本有什么区别?二代S7-200(CPU22x)系列也分几个主要的硬件版本。6ES721x-xxx21-xxxx是21版;6ES721x-xxx22-xxxx是22版。22版与21版相比,硬件、软件都有改进。22版向下兼容21版的功能。22版与21的主要区别是:21版CPU的自由口通讯速率300、600被22版的57600、115200所取代,22版不再支持300和600波特率,22版不再有智能模块位置的限制4:PLC的电源该如何连接?在给CPU进行供电接线时,一定要特别小心分清是哪一种供电方式,如果把220VAC接到24VDC供电的CPU上,或者不小心接到24VDC传感器输出电源上,都会造成CPU的损坏。5:200PLC的处理器是多少位的?S7-200CPU的中央处理芯片数据长度为32位。从CPU累加器AC0/AC1/AC2/AC3的数据长度也可以看出。6:如何进行S7-200的电源需求与计算?S7-200CPU模块提供5VDC和24VDC电源:当有扩展模块时CPU通过I/O总线为其提供5V电源,所有扩展模块的5V电源消耗之和不能超过该CPU提供的电源额定。若不够用不能外接5V电源。每个CPU都有一个24VDC传感器电源,它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供24VDC。如果电源要求超出了CPU模块的电源定额,你可以增加一个外部24VDC电源来提供给扩展模块。所谓电源计算,就是用CPU所能提供的电源容量,减去各模块所需要的电源消耗量。注意:EM277模块本身不需要24VDC电源,这个电源是专供通讯端口用的。24VDC电源需求取决于通讯端口上的负载大小。CPU上的通讯口,可以连接PC/PPI电缆和TD200并为它们供电,此电源消耗已经不必再纳入计算。7:200PLC能在零下20度工作吗?S7-200的工作环境要求为:0-55,水平安装0-45,垂直安装相对湿度95%,不结露西门子还提供S7-200的宽温度范围产品(SIPLUSS7-200):工作温度范围:-25。2+70。C相对湿度:55。C时98%,70。C时45%其他参数与普通S7-200产品相同S7-200的宽温型产品,每种都有其单独的订货号,可以到SIPLUS产品主页查询。如果没有找到,则说明目前没有对应的SIPLUS产品。文本和图形显示面板没有宽温型产品。还要注意国内没有现货,如需要请和当地西门子办事处或经销商联系。8:数字量输入/输出(DDDO)响应速度有多快?能做高速输入和输出吗?S7-200在CPU单元上设有硬件电路(芯片等)处理高速数字量I/O,如高速计数器(输入)、高速脉冲输出。这些硬件电路在用户程序的控制下工作,可以达到很高的频率;但点数受到硬件资源的限制。S7-200CPU按照以下机制循环工作:读取输入点的状态到输入映像区执行用户程序,进行逻辑运算,得到输出信号的新状态将输出信号写入到输出映像区只要CPU处于运行状态,上述步骤就周而复始地执行。在第二步中,CPU也执行通讯、自检等工作。上述三个步骤是S7-200CPU的软件处理过程,可以认为就是程序扫描时间。实际上,S7-200对数字量的处理速度受到以下几个因素的限制:输入硬件延时(从输入信号状态改变的那一刻开始,到CPU刷新输入映像区时能够识别其改变的时间)CPU的内部处理时间,包括:读取输入点的状态到输入映像区执行用户程序,进行逻辑运算,得到输出信号的新状态将输出信号写入到输出映像区输出硬件延时(从输出缓冲区状态改变到输出点真实电平改变的时间)上述A,B,C三段时间,就是限制PLC处理数字量响应速度的主要因素。一个实际的系统可能还需要考虑输入、输出器件的延时,如输出点外接的中间继电器动作时间等。CPU上的部分输入点延时(滤波)时间可以在编程软件MicroAVIN的“系统块''中设置,其缺省的滤波时间是6.4ms。如果把容易受到干扰的信号接到CPU上可改变滤波时间的DI点上,调整滤波时间可能改善信号检测的质量。支持高速计数器功能的输入点在相应功能开通时不受此滤波时间约束。滤波设置对输入映像区的刷新、开关量输入中断、脉冲捕捉功能同样有效。有些输出点要比其他点更快些,是因为它们可以用于高速输出功能,在硬件上有特殊设计。没有专门使用硬件高速输出功能时,它们只是和普通点一样处理继电器输出开关频率为IHzo9:S7-200处理快速响应信号的对策有哪些?使用CPU内置的高速计数器和高速脉冲发生器处理序列脉冲信号使用部分CPU数字量输入点的硬件中断功能,在中断服务程序中处理;进入中断的延时可以忽略。S7-200拥有“直接读输入”和“直接写输出”指令,可以越过程序扫描周期的时间限制。使用部分CPU数字量输入点的“脉冲捕捉”功能捕捉短暂的脉冲。注意:S7-200系统中最小周期的定时任务为1ms。所有实现快速信号处理的措施,都要考虑所有限制因素的影响。例如,为一个需要毫秒级响应速度的信号选择500s输出延时的硬件,显然是不合理的。10:S7-200程序扫描时间和程序大小有关系吗?程序扫描时间与用户程序的大小成正比。S7-200系统手册中有每个指令所需执行时间的数据。实际上很难事先预先精确计算出程序扫描时间,特别是还没有开始编程序时。可以看出,常规的PLC处理模式不适合时间响应要求高的数字量信号。可能需要根据具体任务采用一些特别的方法。11:CPU224XP高速脉冲输出最快能达到多少?CPU224XP的高速脉冲输出Q0.0和Q0.1支持高达100KHZ的频率。Q0.0和Q0.1支持5-24VDC输出。但是它们必须和Q0.2-Q0.4一起成组输出相同的电压。高速输出只能用在CPU224XPDC/DC/DC型号。12:CPU224XP本体上的模拟量输入也是高速响应的吗?它的响应速度是250ms,不同于模拟量扩展模块的数据。CPU224XP本体上的模拟量I/O芯片与模拟量模块所用的不同,应用的转换原理不同,因此精度和速度不一样。13:CPU224XP后面挂的模拟量模块的地址如何分配?S7-200的模拟量I/O地址总是以2个通道/模块的规律增加。所以CPU224XP后面的第一个模拟量输入通道的地址为AIW4;第一个输出通道的地址为AQW4,AQW2不能用。14:S7-200CPU上的通讯口支持哪些讯协议?1) PPI协议:西门子专为S7-200开发的通讯协议2) MPl协议:不完全支持,只能作从站3)自由口模式:由用户自定义的通讯协议,用于与其他串行通讯设备通讯(如串行打印机等)。S7-200编程软件MicroZWIN提供了通过自由口模式实现的通讯功能:1) USS指令库:用于S7-200与西门子变频器(MM4系列、SINAMICSG110和老的MM3系列)2) ModbUSRTU指令库:用于与支持ModbUSRTU主站协议的设备通讯S7-200CPU上的两个通讯口基本一样,没有什么特殊的区别。它们可以各自在不同的模式、通讯速率下工作;它们的地址甚至也可相同。分别连接到CPU上两个通讯口上的设备,不属于同一个网络。S7-200CPU不能充当网桥的作用。15:S7-200CPU上的通讯口都能干什么用?1)安装了编程软件MicroZWIN的编程电脑可以对plc编程2)可以连接其他S7-200CPU的通讯组成网络3)可以与S7-300/400的MPI通讯口通讯4)可以连接西门子的HMl设备(如TD200、TP170micro>TPI70、TP270等)5)可以通过C)PCSerVer(PCAccessV1.0)进行数据发布6)可以连接其他串行通讯设备7)可以与第三方HMl通讯16:S7-200CPU上的通讯口是否可以扩展?不能扩展出与CPU通讯口功能完全一样的通讯口。在CPU上的通讯口不够的情况下,可以考虑:购买具有更多通讯的CPU考察连接设备的种类,如果其中有西门子的人机界面(HML操作面板),可以考虑增加EM277模块,把面板连接到EM277上17:S7-200CPU上的通讯口,通讯距离究竟有多远?S7-200系统手册上给出的数据是一个网段50m,这是在符合规范的网络条件下,能够保证的通讯距离。凡超出50m的距离,应当加中继器。加一个中继器可以延长通讯网络50米。如果加一对中继器,并且它们之间没有S7-200CPU站存在(可以有EM277),则中继器之间的距离可以达到I(X)O米。符合上述要求就可以做到非常可靠的通讯。实际上,有用户做到了超过50m距离而不加中继器的通讯。西门子不能保证这样的通讯一定成功。18:用户在设计网络时,应当考虑到哪些因素?S7-200CPU上的通讯口在电气上是RS-4850,RS-485支持的距离是1000m;S7-200CPU上的通讯口是非隔离的,需要注意保证网络上的各通讯口电位相等;信号传输条件(网络硬件如电缆、连接器,以及外部的电磁环境)对通讯成功与否的影响很大。19:S7-200有实时时钟吗?CPU221>CPU222没有内置的实时时钟,需要外插“时钟/电池卡”才能获得此功能。CPU224、CPU226和CPU226XM都有内置的实时时钟。20:如何设置日期、时间值,使之开始走动?1)用编程软件(MierO/WIN)的菜单命令PLoTimeOfDayClOck.,通过与CPU的在线连接设置,完成后时钟开始走动2)编用户程序使用Set-RTC(设置时钟)指令设置。S7-200的160个常见问题解答之二21:智能模块的地址是如何分配的?S7-200系统中除了数字量和模拟量I/O扩展模块占用输入/输出地址外,一些智能模块(特殊功能模块)也需要在地址范围中占用地址。这些数据地址被模块用来进行功能控制,一般不直接连接到外部信号。CP243-2(AS-Interface模块)除了使用IB/QB作为状态和控制字节外,Al和AQ用于AS-Interface从站的地址映射。22:Step7-MicroWIN的兼容性如何?目前常见的MicroZWIN版本有V4.0和V32。再老的版本,如V2.1,除了用于转化老项目文件,已经没有继续应用的价值。不同版本的Micro/WIN生成的项目文件不同。高版本的Micro/WIN能够向下兼容低版本软件生成的项目文件;低版本的软件不能打开高版本保存的项目文件。建议用户总是使用最新的版本,目前最新的版本是Step7-MicroWINV4.0SPlo23:通讯口参数如何设置?缺省情况下,S7-200CPU的通讯口处于PPl从站模式,地址为2,通讯速率为9.6Ko要更改通讯口的地址或通讯速率,必须在系统块中的CommunicaitonPorts(通讯端口)选项卡中设置,然后将系统块下载到CPU中,新的设置才能起作用。24:如何设置通讯口参数才能提高网络的运行性能?假设一个网络中有2号站和10号站作为主站,(10号站的)最高地址设置为15o则对于2号站来说,所谓地址间隙就是3到9的范围;对于10号站来说,地址间隙就是11到最高站址15的范围,同时还包括。号和1号站。网络通讯中的主站之间会传递令牌,分时单独控制整个网络上的通讯活动。网络上的所有主站不会同时加入到令牌传递环内,因此必须由某个持有令牌的主站定时查看比自己高的站址是否有新的主站加入。刷新因数指的就是在第几次获得令牌后检查一次高站址。如果为2号站设置了地址间隙因数3,则在2号站第三次拿到令牌时会检查地址间隙中的一个地址,看是否有新的主站加入。设置比较大的因数会提高网络的性能(因为无谓的站址检查少了),但会影响新的主站加入的速度。如下设置会使网络的运行性能提高:1)设置最接近实际最高站址的最高地址2)使所有主站地址连续排列,这样就不会再进行地址间隙中的新主站检测。25:如何设置数据保持功能?数据保持设置定义CPU如何处理各数据区的数据保持任务。在数据保持设置区中选中的就是要“保持''其数据内容的数据区。所谓“保持”就是在CPU断电后再上电,数据区域的内容是否保持断电前的状态。在这里设置的数据保持功能靠如下几种方式实现:在这里设置的数据保持功能靠CPU内置的超级电容实现,超级电容放电完毕后,如果安装了外插电池(或CPU221/222用的时钟/电池)卡,则电池卡会继续数据保持的电源供电,直到放电完毕数据在断电前被自动写入相应的EEPRoM数据区中(如果设置MBo-MB13为保持)26:数据保持设置与EEPRoM有什么关系?如果将MBO-MB13共14个字节范围中的存储单元设置为“保持L则CPU在断电时会自动将其内容写入到EEPROM的相应区域中,在重新上电后用EEPROM的内容覆盖这些存储区;如果将其他数据区的范围设置为“不保持”,CPU会在重新上电后将EEPROM中数值复制到相应的地址;如果将数据区范围设置为“保持”,如果内置超级电容(+电池卡)未能成功保持数据,则会将EEPROM的内容覆盖相应的数据区,反之则不覆盖。27:设置的密码分哪几种?在系统块中设置CPU密码以限制用户对CPU的访问。可以分等级设置密码,给其他人员开放不同等级的权限。28:设置了CPU密码后,为何看不出密码已经生效?在系统块中设置了CPU密码并下载后,因为你仍然保持了MicroZWIN与CPU的通讯连接,所以CPU不会对设置密码的MicroZWIN做保护。要检验密码是否生效,可以:1)停止MicroZWIN与CPU的通讯一分钟以上2)关闭MiCro/WIN程序,再打开3)停止CPU的供电,再送电29:数字量/模拟量有冻结功能吗?数字量/模拟量输出表规定的是当CPU处于停机(STOP)状态时,数字量输出点或者模拟量输出通道如何操作。此功能对于一些必须保持动作、运转的设备非常重要。如抱闸,或者一些关键的阀门等,不允许在调试PLC时停止动作,就必须在系统块的输出表中进行设置。数字量:在选中“Freezeoutputinlaststate”后,冻结最后的状态,则在CPU进入STOP状态时数字量输出点保持停机前的状态(是1仍然是1,是0保持为0),同时下面的b.表不起作用如果未选中,那么选中的输出点会保持ON(I)的状态,未选中的为0。模拟量:在选中“Freezeoutputinlaststate”后,冻结最后的状态,则在CPU进入SToP状态时模拟量输出通道保持停机前的状态,同时下面的表不起作用,未选中时.在下面表中各个规定模拟量输出通道在CPU进入STOP状态时的输出值。30:数字量输入滤波器是什么作用,该如何设置?可以为CPU上的数字量输入点选择不同的输入滤波时间。如果输入信号有干扰、噪音,可调整输入滤波时间,滤除干扰,以免误动作。滤波时间可在0.20-12.8ms的范围中选择几档。如果滤波时间设定为6.40ms,数字量输入信号的有效电平(高或低)持续时间小于6.4ms时,CPU会忽略它;只有持续时间长于6.4ms时,才有可能识别。另外:支持高速计数器功能的输入点在相应功能开通时不受此滤波时间约束。滤波设置对输入映像区的刷新、开关量输入中断、脉冲捕捉功能都有效。31:模拟量滤波有什么效果?一般情况下选用S7-200的模拟量滤波功能就不必再另行编制用户的滤波程序。如果对某个通道选用了模拟量滤波,CPU将在每一程序扫描周期前自动读取模拟量输入值,这个值就是滤波后的值,是所设置的采样数的平均值。模拟量的参数设置(采样数及死区值)对所有模拟量信号输入通道有效。如果对某个通道不滤波,则CPU不会在程序扫描周期开始时读取平均滤波值,而只在用户程序访问此模拟量通道时,直接读取当时实际值。32:模拟量滤波死区值如何设置?死区值,定义了计算模拟量平均值的取值范围。如果采样值都在这个范围内,就计算采样数所设定的平均值;如果当前最新采样的值超过了死区的上限或下限,则该值立刻被采用为当前的新值,并作为以后平均值计算的起始值。这就允许滤波器对模拟量值的大的变化有一个快速响应。死区值设为0,表示禁止死区功能,即所有的值都进行平均值计算,不管该值有多大的变化。对于快速响应要求,不要把死区值设为0,而把它设为可预期的最大的扰动值(320为满量程32000的1%)。33:模拟量滤波的设置应该注意哪些?1)为变化比较缓慢的模拟量输入选用滤波器可以抑制波动;2)为变化较快的模拟量输入选用较小的采样数和死区值会加快响应速度;3)对高速变化的模拟量值不要使用滤波器;4)如果用模拟量传递数字量信号,或者使用热电阻(EM231RTD)、热电偶(EM231TC)AS-Interface(CP243-2)模块时,不能使用滤波器。34:如何让MiCro/WIN中的监控响应更快?可以设置背景通讯时间,背景通讯时间规定用于“运行模式编程''和程序、数据监控的Micro/WIN和CPU的通讯时间占整个程序扫描周期的百分比。增加这个时间可以增加监控的通讯机会,在Micro/WIN中的响应会感觉快一些,但是同时会加长程序扫描时间。35:CPU上的指示灯可以自定义吗?可以通过用户自定义指示灯;23版CPU的LED指示灯(SF/DIAG)能够显示两种颜色(红/黄)。红色指示SF(系统故障),黄色DlAG指示灯可以由用户自定义。自定义LED指示灯可以由以下方法控制:1)在系统块的“配置LED”选项卡中设置2)在用户程序中使用DIAG_LED指令点亮上述条件之间是或的关系。如果同时出现SF和DlAG两种指示,红色和黄色灯会交替闪烁。36:在任何时候我都可以使用全部的程序存储区吗?23版CPU的新功能(运行时编程)需要占用一部分程序存储空间。如果要利用全部的程序存储区,对于特定的一些CPU型号,需要禁止“运行模式编程”功能。37:如果我忘了密码,如何访问一个带密码的CPU?即便CPU有密码保护,你也可以不受限制地使用以下功能:D读写用户数据2)启动,停止CPU3)读取和设置实时时钟如果不知道密码,用户不能读取或修改一个带三级密码保护的CPU中的程序。38:如何清除设置的密码?如果你不知道CPU的密码,你必须清除CPU内存,才能重新下装程序。执行清除CPU指令并不会改变CPU原有的网络地址、波特率和实时时钟;如果有外插程序存储卡,其内容也不会改变。清除密码后,CPU中原有的程序将不存在。要清除密码,可按如下3种方法操作:1)在MiCrO/WIN中选择菜单“PLOClear”选择所有三种块并按“OK”确认。2)另外一种方法是通过程序“wipeout.exe”来恢复CPU的缺省设置。这个程序可在STEP7-MicroWIN安装光盘市找到;3)另外,还可以在CPU上插入一个含有未加密程序的外插存储卡,上电后此程序会自动装入CPU并且覆盖原有的带密码的程序。然后CPU可以自由访问。39:POU加密后我还能正常使用吗?POU即程序组织单元,包括S7-200项目文件中的主程序(0B1)、子程序和中断服务程序。PoU可以单独加密,加密后的PoU会显示一个锁的标记,不能打开查看程序内容。程序下载到CPU中,再上载后也保持加密状态。西门子公司随编程软件MicroZWIN提供的库指令、指令向导生成的子程序、中断程序都加了密。加密并不妨碍使用它们。40:我能对整个工程项目文件进行加密吗?使用Step7-MicroWINV4.0以
