塔吊安装安全专项施工方案（方案更新）最终版.docx

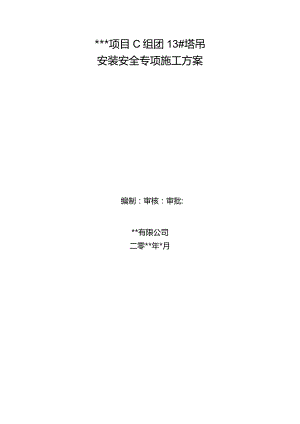

*项目C组团13#塔吊安装安全专项施工方案编制：审核：审批:*有限公司二零*年*月一、工程概况11、拟建项目建筑概况12、拟安装塔吊楼栋的基本信息13、拟安装塔吊楼栋周边道路及环境情况、塔吊基础位置等1二、编制依据1三、设计概况21、本工程所选用塔吊、吊车简介22、塔吊安装设计6四、施工准备及进度计划81、技术准备82、人员准备93、材料、构件计划94、器械、设备计划105、进度计划H五、施工方法H1、工艺流程H2、施工方法123.塔机顶升加节27六、安全保证措施281、安装措施282、使用安全措施303、安全监督措施34七、应急预案351、应急组织机构及职责352、危险源识别分析353、应急演练364、安全事故应急流程375、安全事故应急事故及处置376、安全事故应急救援电话及定点医院43八附件441、安装单位相关资质文件442、技术交底文件47*项目B区13#塔吊安装安全专项施工方案一、工程概况1、拟建项目建筑概况本工程位于*芙蓉路市政府对面，项目占地265亩,总建筑面积88.6万以，其中地上建筑面积71.9万行，地下建筑面积16.7万户。包括商业、住宅、超高层写字楼综合体、高端酒店、商业街等建筑。2、拟安装塔吊楼栋的基本信息楼栋号楼栋用途建筑面积层高建筑总高度9#楼住宅2.95万Itf2.9米98.6米3、拟安装塔吊楼栋周边道路及环境情况、塔吊基础位置等基本情况9#楼西邻万达西路，北邻已有34层建筑，东邻万达东路，南邻晓塘路，周边道路及环境情况良好，利于塔吊的安装。塔吊基础定位已根据基础施工图纸已完成，目前正在进行塔吊基础施工。二、编制依据序号类别名称编号1国家标准塔式起重机安全规程GB5144-20062起重机设计规范GB3811-20083塔式起重机设计规范GBT13752-19924混凝土结构设计规范GB50010-20105钢结构设计规范GB5001720146建设工程施工现场供用电安全规范GB50194-20147行业标准塔式起重机操作使用规程JGJ100-19998高空作业机械安全规则JG5099-19989建筑施工安全检查标准JGJ59-201110施工现场临时用电安全技术规范JGJ46-200511施工现场机械设备检查技术规程JGJ160-200812建筑机械使用安全技术规程JGJ33-201213建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-201014建筑施工高处作业安全技术规范JGJ80-199115建筑塔式起重机安装、使用、拆卸安全技术规程JGJ196-201016其它湘潭万达项目施工组织设计/17湘潭万达项目施工图纸/18危险性较大的分部分项工程安全管理办法建设部87号文19QTZ80(TC5610-6)型塔式起重机参数资料及安装说明/书三、设计概况1、本工程所选用塔吊、吊车简介1.1、QTZ80(TC5610-6)型塔吊的基本参数本塔机为中联重科生产的QTZ80(TC5610-6)型预埋螺栓固定附着式塔式起重机，额定起重力矩800KN-M,额定功率40.5KW,起重臂最大长度为56m,塔吊的标准节规格为2.8M/节。该塔吊的最大起重量6t4倍率，在最大幅度56M处的起重量ItoQTZ80(TC5610-6)塔吊预埋螺栓固定式时的最大起升高度40.5米，附着式起升高度可达220米。塔身由基础节、若干标准节、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等组成。QTZ80(TC5610-6)塔机安装56米臂时，起重性能：9.3.156m起重特性表及起重特性曲线R2.5-13.7|1417202324.92629323538414447505355-23.002.852.491201.961.751.581.431.301.191.091.0C-46.00I5.884.683.85325X022.791432.141.901.691.521.371.241.131.03QN塔机外形简图:QTZ80(TC5610-6)塔式起重机技术性能参数表机构工作级别起升机构M4回转机构M5牵引机构M4公称起重力矩kNm800起升高度m倍率固定式附着式240.5220=440.5110工作幅度m最大工作幅度56最小工作幅度2.5最大起重量t6起升机构倍率24速度m/min80408.8840204.44起重量I1.533366功率kW24/24/5.4牵引机构速度m/min50/25功率kW3.3/2.2回转机构速度r/min00.65功率kW7.5顶升机构工作压力MPa25速度m/min0.56功率kW7.5总功率kW32.8(不包话顶升机构)平衡重3844505610.211.613.114.6工作温度C-20-+401.2QTZ80(TC5610-6)型塔吊构件重量序号名称重量(kg)吊装高度H(m)1固定基节10203.72标准节EQ8306.52标准节E7609.33爬升架330015.34回转总成320010.85塔顶230020.06平衡臂总成450013.77第一块平衡重290016.7856米起重臂总成625013.9956米起重臂平衡重2900*31500*216.71.3>25T汽车吊基本参数(1)25T汽车吊基本参数徐工25吨汽车吊尺寸(不同厂家有差异)：外形尺寸Dimenshms12300尺寸参数DhnenSlOnS灿湾AXieIoXFrontaxle61M200kgm*r.e瞥机受沃OveraeImgIh登机全4OveraVrtdIh也分在OVerlhehti23mm2S00mm3380mm发心机型WEnglnemOde4SC89K2S0Q3QI53»主要性能参数Ufting>erormace大旗方Q<k等MaKlouirMdMngload29!9.K-C.R'-J»Engneratedoutput20S220Wrmtr>21322OoMMLEm5tF.3ralfEngineratedmuex>400NEFW，5>i40N11vV<w><S<l<HSMeXaElspeed220OAw220(rw小5)研，Mmratedwork>ngrPsHfSSH4fTmnQruitswmgtadbMA配力RMIoMmoment*ffmboomKXWu-M*ndboom305mn04kNm439kNm口行驶参数TraMel表ErgreHIOdd9CSDK2S9Q3WD61S329高二安虎¥MaXEWspeE75Vh75*S'HtffAMmturwigac*ier220COTm2200Onm2-.'Mtt-7工Mn.grvud*rrw2rrm2S011w三fjfiJA(>Foacangle«,16*云骨DeparturesnQte131TIyFt，干3!为JOknGgr9<fcanoM3OmfcICm5大Est力MUgrad)«IKy30¼30%百公华-RFuelconsun(io11of100kE-37L-371K÷.W4RFuIMxtGtJboom*Jib支加QOutnggerYteft*enottanc拗年.向LongftudinavUwrai>nMUtangrwgM4WBsmboomAKlWFuTextendOoOmMKlW*SlffFUlSxteMbm*J,b工作f¾kWorfcieed公，士程ER8ocmraising呈密维席对“BoCEteGccpngtme金耳金*/24Fulextend>11Q/retracing最大1M：包JfMaKslewingspeed支伸,时TOutng9erte*escopmgtime水平女星出门所CUtnagroeanexl&xfcnj'reeacscgsncronousy5R克量?匆国也与Cutngge-÷k6×tennwrngWKhBOuiy依尹速度(建勇)HaSJlongspeed(s>ngirope)主起升及构满CV室技MamwxWehMload/ncioaM航升机构我AuxteryMWKflw«hMlIoacVnoload33UNm4B(5¼yOmW.5i325m40.8m1000s2Sfftnm3573OS40RsS8M20mE8M20VWv(2) 25吨吊车参数表(主臂起重性能参数)主臂起重性罪表T(HalraiedIMgtoa11orMom表一IaIIIel全伸支度(加.L若上作豆)FdMxierMoutriggerboomattsdeortherear工作WorkingradiusE届不。(wboom1040m中长胃M>dextendboom176m中长田Md-ettndboom24BQm金蟀eFu*×tndboom3200m*BLifbngLOed(kg»圮%;反LiftingXelgrU(m>UngLoad(W)元升MjBLrfbngFht(11H9ALIfbnQLoea(印起升SIsLiftingHegnt(E)霭？(KO)起升船部LAng向3。2SOOO1050147001812352500010251470018004024000997U7M178391252845215009.6414700176691002516501B792S1421747910025035517200B861350017279100248965003232o15700B.39130V05M2474650032207012100722120001M820024416500319531668096005549900159575002402610090811327710023595500313310.06800144B64002310500030.9712.0500012495CG02194430030.1314.038009603O020513800291216.031001874310027.9318.0253016522500265220020001311960249522.01650929WCO229024.0129020542.01020176028.0.81013.7129.0700110710643U小t仰a»M<r283020,<XI)MV'«>>>67r79250kgfev(3) 25吨吊基础说明汽车吊行驶状态整机重量为29400KG,吊车吊安装区域地面采用C15细石混凝土临时进行硬化处理，塔吊安装时汽车吊最大吊重为6250KG,因此，(29400+6250)/3=11883KG,即汽车吊每个支腿对地面的作用力为11.883T,施工地面承载力满足此要求。2、塔吊安装设计2.1、13#塔吊安装设计(1)13#塔吊安装平面布置TC5610（2）13#塔吊构件吊装受力分析及汽车吊站位序号塔吊构件构件重量吊车吊装水平距离吊车臂长该距离下吊车吊装能力是否满足要汽车吊站位1固定基节10201024.86400是位于塔吊基础正南侧2标准节EQ8301024.86400是位于塔吊基础正南侧2标准节E7601024.86400是位于塔吊基础正南侧3爬升架33001024.86400是位于塔吊基础正南侧4回转总成32001024.86400是位于塔吊基础正南侧5司机室5001024.86400是位于塔吊基础正西侧6塔顶23001024.86400是位于塔吊基础正南侧7平衡臂总成450051514200是位于塔吊基础东侧8第一块平衡重29001024.86400是位于塔吊基础东侧956米起重臂总成625051514200是位于塔吊基础西侧四、施工准备及进度计划1、技术准备D安装单位技术人员必须提前进行现场实地勘测，仔细地考虑在安装中可能碰到的问题，制定切实可行的施工方案，对疑难问题及时同施工项目部的技术人员进行沟通，共同商讨解决对策，确保施工顺利安全进行。2）塔机螺栓预埋时严格控制标高及水平，预埋完成后由塔机专业单位复核。3）所有作业人员必须熟悉本工种的技术安全操作规程、质量规范，并持证上岗。4）塔吊安装前必须完成塔吊安装安全专项施工方案的编制、审批工作，并完成安装技术交底5）仔细检查塔机的各机构、各部位、结构焊缝、重要部位螺栓、销轴、卷扬机、钢丝绳、吊钩、电器设备线路均应处于良好状态，发现问题及时处理。6）对作业人员所用过的工具、附件等仔细检查，不合格者立即更换，确保使用。2、人员准备楼栋号工种人数单位名称9#楼安拆队队长田兴臣北京紫竹慧技术员杨俊玉北京紫竹慧安全员王强北京紫竹慧起重指挥1人北京紫竹慧安装电工宁亚军北京紫竹慧安拆工田兴臣、朱大年、兰和、汪福军北京紫竹慧塔机司机1人中建二局杂工1人中建二局施工工长张青松中建二局安全员周后安中建二局3、材料、构件计划序号名称规格型号单位数量备注1固定基节1.6*1.6*2.8M节1/2标准节1.6*1.6*2.8M节11/3爬升架/个1/4回转总成/个1/5司机室/个1/6塔顶/个1/7平衡臂总成/个1/8平衡重2.9T、1.5T个6/9其他材料构件/个/10起重机25T台1/4、器械、设备力卜划序号名称规格型号单位数量备注1手动葫芦5t个2/2专用工具主要是扳手套1随机配置3安全帽/顶10/4安全带/条10/5起重用钢丝绳26-6X37+1根2L=8m吊装大于10吨部件6起重用钢丝绳6X19-1550-18根4L=8m吊装小于10吨部件7卸扣10吨个4/8卸扣5吨个4/9对讲机/台4/10撬棍30根2/11大锤18磅把4/12麻绳18米50/13铁丝8号公斤10/14冲销24根2长度L=300mm15劳保用品手套、防滑鞋等套若干根据需要配置16链条葫芦2t只2/17活动扳手8-18套（件）1/18撬棍长/短根2/3/19大锤6-18P套1/20万用电表/只1/21电工常用工具/套1/22吊起重臂钢丝绳6X37-177O-02Omm根48m23吊平衡臂钢丝绳6X37-1770-0IOmm根216m24铁丝/麻绳8#/020mmKg/m82*30m/25各种规格吊卡具2t、3t、4.75t套各4个/26卷尺/把2/27游标卡尺/把1/28经纬仪/台1/29全站仪/台1/30其他设备/注：对所使用的索具、吊具进行全面的安全检查，确认完好无损方可使用。5、进度计划楼栋号2016年10月2016年11月2016年12月2017年9月2017年10月上旬中旬下旬上旬中旬下旬上旬中旬下旬9#楼标示内容：I1：构件进场时间：塔吊安装时间:塔吊使用时间:塔吊拆除时间五、施工方法1、工艺流程塔吊部件运输到施工现场一25吨汽车吊就位一拼装各部件总成一安装基础节一安装塔身（含顶升套架、上下顶升节）一安装回转支承一装驾驶室、塔帽一安装平衡臂总成（含拉杆）一安装主卷扬系统一安装一块配重一安装起重臂总成（含拉杆）一安装其余配重一穿绕塔吊钢丝绳f塔吊调试f进行塔吊顶升加一塔吊验收和报检，经安全监督部门验收合格后投入使用。2、施工方法2.1检查塔机检查、清理混凝土基础和预埋螺丝（混凝土基础不得有裂纹、钢筋裸露，预埋螺栓不得有螺牙损坏、锈蚀严重等缺陷），检查电源、电缆是否满足使用。检查水平度，用水平仪找平四角，对水平误差较大的脚柱用铁板进行找平到符合要求（确保水平误差小于1%。）。2.2安装塔身节塔机在起升高度为40.5米的独立状态下共有14节塔身节：包括一节固定基节EQ,13节标准节EQ,塔身节内有供人上下的爬梯，并有供人休息的平台。预埋支腿固定基节EQ主弦杆上下端各有3个连接套。At(7)疑平刑研；(8) -2.85ttW(9)n¾(10) tH< ；(in(12)配装平触(余下的)曙O 3 59同 /f fy /( f / /1架，瓦塔 嗜 就升转带r，« 加隔回回»平 装装装装装 品国安安安安2.2.1吊装两个塔身（1）吊起一节标准节以。注意严禁吊在水平斜腹杆上。（2）将1节标准节EQ吊装到埋好固定基础的固定基节EQ上，用12件10.9级高强度螺栓连接牢。（3）再吊装一节标准节E,用8件10.9级高强度螺栓连接牢；此时基础上已有一节固定基节EQ、一节标准节E,一节标准节EQ。（4）所有高强度螺栓的预紧扭矩应达到1400N-m,每根高强度螺栓均应装配两个垫圈和两个螺母，并拧紧防松。双螺母中防松螺母预紧扭矩应稍大于或等于1400Nm0（5）用经纬仪或吊线法检查垂直度，主弦杆四侧面垂直度误差应不大于1.5/1000。2.3吊装爬升架(1)将爬升架组装完毕后，将吊具挂在爬升架上，拉紧钢丝绳吊起。安装顶升油缸的位置必须与塔身踏步同侧。(2)将爬升架缓慢套装在两个塔身节外侧。(3)将爬升架上的活动爬升爪放在塔身节的第二节(从下往上)上部的踏步上。(4)安装顶升油缸，将液压泵站吊装到平台一角，接油管，检查液压系统的运转情况。图L5.2-2吊装爬升架2.4安装回转总成（1）检查回转支承上8.8及M24的高强螺栓的预紧力矩是否到达640Nmo（2）将吊具挂在上支座f55的销轴上，将回转总成吊起。（3）下支座的八个连接套对准标准节E四根主弦杆的八个连接套，缓慢落下，将回转总成放在塔身顶部。下支座与爬升架连接时，应对好四角的标记。（4）用8件10.9级的M30高强度螺栓将下支座与标准节EQ连接牢固（每个螺栓用双螺母拧紧防松），螺栓的预紧力矩应达到1400NM,双螺母中防松螺母的预紧力矩稍大于或等于1400N-Mo（5）操作顶升系统，将顶升横梁伸长，使其销轴落到第2节标准节EQ（从上往下）的下踏步圆弧槽内，将顶升横梁防脱装置的销轴插入踏步的圆孔内，再将爬升架顶升至与下支座连接耳板接触，用4根销轴将爬升架与下支座连接牢固。仔街臂方自图1.5.3-2吊回转总成2.5安装塔帽(1)吊装前在地面上先把塔帽上的平台、栏杆、扶梯及力矩限制器装好(为使安装平衡臂方便，可在塔帽的后侧左右两边各装上一根平衡臂拉杆）；（2）将塔帽吊到上支座上，应注意将塔帽垂直的一侧应对准上支座的起重臂方向。（3）用4件f55销轴将塔帽与上支座紧固。2.6安装平衡臂总成（1）在地面组装好两节平衡臂，将起升机构、电控箱、电阻箱、平衡臂拉杆装在平衡臂上并固接。回转机构接临时电源，将回转支承以上部分回转到便于安装平衡臂的方位；（2）吊起平衡臂（平衡臂上设有4各安装吊耳）；（3）用销轴将平衡臂前端与塔帽固定联接好；（4）将平衡臂逐渐抬高，便于平衡臂拉杆与塔帽上平衡臂拉杆相连，用销轴连接，穿好并充分张开开口销。（5）缓慢地将平衡臂放下，再吊装块2.9Ot重的平衡重安装在平衡臂最靠近起升机构的安装位置上。（6）安装销的挡块必须靠近平衡重，且必须超过平衡臂上安装平衡重的三角挡块。0。图L5.5-2吊平衡臂2.7吊装司机室司机室内的电气设备安装齐全后，吊到上支座靠右平台的前端，对准耳板孔的位置后用三根销轴联接。司机室也可在地面先与回转总成组装好后，整体一次性吊装。2.8安装起重臂(1)起重臂组成必须严格按照每节臂上的序号标记组装，不允许错位或随意组装。根据施工要求可以将起重机组装成56m、50m、44m及38m臂长。50m臂则拆下第九节；44m臂则拆下第九、五节；38m则拆下第九、五、八节；(如下图)56米臂臂fAg严尸严产6000 _ L 6000 _ L 6000 _ L 6000 L 6000 L 6000 J 6000 L 6000 L 6000 _ P3O50米臂臂长第六节第七节第A节第四节38米借借代3ZZAAAAjZ75 AA定重管制而6”161”61”第六节第七节 第八节44米臂臂长6”！第四节第六节第七节（2）重臂总成时参考重心位置如图所示:56米臂长50米臂长44米臂长38米臂长Lta)19.818.316.214.2G(kg)6250585054505050（3）试吊是否平衡，否则可以适当移动挂绳位置（记录下吊点位置便于拆塔时用），起吊起重臂总成至安装高度。用销轴将塔帽与起重臂根部连接固定。2. 9配装平衡重平衡重的重量随起重臂长度的改变而改变。根据所使用的起重臂长度，56m臂长共需配置2.9t平衡重4块，1.5t平衡重2块共计14.6to平衡重配装时，安装销的挡块必须仅靠平衡重，且安装销必须超过平衡臂上安装平衡重的三块挡板。图1.5.8-1吊装平衡重2.10 钢丝绳吊装完毕后，进行起升钢丝绳的穿绕。，起升钢丝绳由起升机构卷筒放出，经机构上排绳滑轮，绕过塔帽导向滑轮向下进入塔顶上起重量限制器滑轮，向前再绕到载重小车和吊钩滑轮组，最后将绳头通过绳夹，用销轴固定在起重臂头部的防扭装置上。1.6-1起升钢丝绳绕绳示意图2.11 接电源及试运转当整机按前面的步骤安装完毕后，在无风状态下，检查塔身轴心线对对支承面的垂直度，允差为4/1000；再按电路图的要求接通所有电路的电源，试开动各机构进行运转，检查各机构运转是否正确，同时检查各处钢丝绳是否处于站正常工作状态，是否与结构件有摩擦，所有不正常情况均应予以排除。如果安装完毕就要使用塔机工作，则必须按要求调整好安全设置。2.12 换倍率器的使用换倍率装置是一个带有活动滑轮的挂体，当其与吊钩连成一体时，起升钢丝绳系统为4倍率，当挂体与吊钩脱离并顶在载重小车地面时，起升钢丝绳系统则为2倍率。当需要用2倍率工作时，操纵起升机构，使吊钩向下运动并着地，拔出挂体销轴，然后开动起升机构，收紧钢丝绳，使挂体上升至与载重小车接触。注意起升机构的排绳情况不得有乱绳情况出现。这样起升钢丝绳系统就转换成2倍率。若要再将起升钢丝绳系统转换4倍率，则又操纵起升机构,放下吊钩至地面,并使挂体落回到吊钩的挂体槽内。插上销轴和开口销，并充分张开开口销。这样起升钢丝绳系统就自动转换成4倍率。至此，主机安装工作完成。2.13 13、检测与验收塔机投入使用前的工作，是为了保证塔机能正确操纵，并在安全条件下运行。这些工作主要是：对塔机部件的检查及调试各安全装置。(1)、各部件之间的紧固连接状况检查；(2)、检查支撑平台及栏杆的安装情况；(3)、检查钢丝绳穿绕是否正确，不能与塔机机构和结构件相摩擦；(4)、检查电缆通行状况；(5)、检查平衡臂配重的固定状况；(6)、检查平台上有无杂物，防止塔机运转时杂物下坠伤人；(7)、检查各润画面和润滑点。塔式起重机安装验收表使用单位中国建筑第二工程局有限公司产权单位北京紫竹慧建设服务股份有限公司规格型号QTZ80(TC5610-6)最大幅度56额定起重力矩800KNm最大起重量6T制造单位中联重科股份有限公司提升高度220制造口期出厂编号安装单位北京紫竹慧建设服务股份有限公司安装（使用）地点湘潭市万达广场备案编号安装日期验收项目检验内容与要求检验结果技术资料1产品合格证、安装使用维护说明书、基础及轨道等隐蔽工程验收证明、改造（大修）单位应提供主要部件及合格证及改造（大修）部份清单、使用单位应提供注册登记和运行管理制度资料以及设备技术档案。作业环境2起重机运动部份与建筑物及建筑物外围施工设备之间的最小距离不小于0.6mo3两台起重机之间的最小架设距离应保证处于低位的起重机的臂架端与另一台起重机的塔身之间至少有2M的距离,处于高位起重机的最低位置的部件（吊钩升至最高点或平衡臂的最低部位）与低位起重机中处于最高位置部件之间的垂直距离不小于2M04塔顶高度大于30米且高于周围建筑物的塔机，应在塔顶和臂架端部安装红色障碍指示灯，该指示灯的供电不应受停机的影响。金属结构5主要受力构件不应整体失稳、严重塑性变形或产生裂纹。6金属结构的连接焊缝无明显可见的焊接缺陷。螺栓连接不得松动，不应有缺件、损坏等缺陷。7塔身轴心线对支承面的侧向垂直度不大于3/1000塔高。附着后，最高附着点以下的垂直度偏差不应大于0.2%,>8各零部件安装齐全、附着装置与塔身和建筑物的连接必须安全可靠并符合安装说明书的要求。主要零部件9钢丝绳按起重机械用钢丝绳检测和报废规范GB5972检测，无断股、弯曲、波浪形，直径减少量大于公称直径的7%等10吊钩应设防脱钩装置，不应有裂纹、剥裂等缺陷11滑轮应转动良好、无缺陷，应有防止钢丝绳脱槽装置且可靠有效。12卷筒两侧边缘的高度应超过最外层钢丝绳，其高度值应不小于钢丝绳直径的2倍。13起升、变幅、回转机构运行平稳无异响。电气14构件应齐全完整；机械固定应牢固，无松动；绝缘材料应良好，无破损无变质；螺栓、触头、电刷等连接部位可靠，无接触不良。15电气线路对地绝缘电阻不低于0.5Mo16整机接地电阻不大于4Q。重复接地电阻不大于10。17电器控制和电气保护装置灵敏可靠。验收项目检验内容与要求检查结果安全装置及防护措施18起重机应有起升高度限位器，应能停止吊钩起升，只能下降操作。19起重机应装起重量限制器，当载荷大于额定值并小于额定110%时，应切断上升方向的电源，但机构可做下降方向的运动。20起重机必须安装力矩限制器，当起重力矩大于相应工况下额定值并小于额定值的110%时，应切断上升和幅度增加方向的电源，但机构可做下降和减小幅度方向的运动。安全装置及防护措施21小车运行机构应装设行程限位开关，动作后应保证小车停车时其缓冲距离大于200mmO22对回转部分不设集电器的起重机应设回转限制器。液压系统23对小车变幅的起重机必须设置小车断绳保护和不脱轨装置。24起重机上外露的有伤人可能的活动零部件应装设防护罩。电气设备应装设防雨罩。25起重机必须设置紧急断电开关，在紧急情情况下应能切断电源。26液压系统应防止过载和液压冲击的安全装置。并应工作可靠、无漏油现象。27顶升液压缸必须具有可靠的平衡阀或液压锁，平衡阀或液压锁与液压缸之间不得用软管连接。试验28空载试验下各安全装置工作可靠有效；各机构运转正常，制动可靠；操纵系统、电气控制系统工作正常。29额定载荷试验后起重机不应有裂纹、连接松动、构件损坏。30超载125%额定载荷试验卸载后,起重机不允许出现裂纹、永久变形、油漆脱落、连接松动。31超载110%额定载荷进行起升、制动、变幅、同转运动及根据设计要求进行组合动作，各机构动作灵活、制动性能可靠，结构和机构不应损坏，连接无松动。验收结论：安装单位（章）验收意见：产权单位（章）验收意见：使用单位（章）验收意见：监理单位（章）验收意见：2. 13、使用及维护塔式起重机月度检查维修保养记录使用单位塔机编号塔机出厂编号工程名称设备型号保养人保养时间部位序号维护部位作业项目技术要求结果金属结构1基础检查、紧固各连接螺栓紧固可靠，基础无下沉现象2塔身标准节检查、紧固1 .各连接螺栓紧固可靠2 .钢结构无变形、裂纹、脱焊等现象3起重臂、平衡臂、塔顶、爬升架检查、维护1 .连接螺栓、轴、销等无松动、缺损现象2 .结构无扭曲变形，焊缝开裂等现象3 .平台、梯子、栏杆及所圈等安全可靠4 .各联接部位涂抹钙基脂5,有锈蚀部位须除锈补漆4所有滑轮检查无磨损、损坏5附着装置检查、调整1 .塔身轴线对水平面垂直度4/10002 .与建筑物的联接螺栓、轴、销等固定可靠、无松动传动结构6吊钩检查、润滑1 .防脱钩装置安全、可靠2 .吊钩转动灵活，无裂纹、剥裂等缺陷3 .加注钙基润滑脂7钢丝绳检查、润滑1 .钢丝绳绳端卡扣固定可靠，无松动现象2 .钢丝绳无偏压、弯折、断股等现象3 .钢丝绳磨损不大于公称直径7%4 .钢丝绳表面涂抹石墨润滑脂8所有滚动轴承检查、润滑1 .每工作20Oh适当加油（ZG-3钙基润滑脂）2 .每半年清洁一次9各工作机构减速器检查、加油1.无异响、渗漏，密封性好2,每工作200h添加齿轮油10各工作机构制动器检杳、清:洁、调整1 .调整制动摩擦片和制动轮间隙2 .在常闭状态下接触良好，制动牢靠3 .在摩擦表面无污物，如有须用汽油清洗顶升结构11液压缸及液压管路检查1 .液压油每半年分析一次，根据污染程序确定更换期2 .管路无开裂、老化现象、各连接件紧固严密、无漏油现象12压力表、控制阀等各液压元件检查动作准确，作用良好，无卡滞，无渗透，压力表显示正常13液压顶升系检查1.每次加节前，须试运转，应无渗透，压力表显示在一统定时间内无降压，整个系统无异常现象，操作手柄动作准确、可靠2.顶升套架牢固可靠，无变形，焊缝无开裂部位序号维护部件作业项目技术要求结果电气系统14
