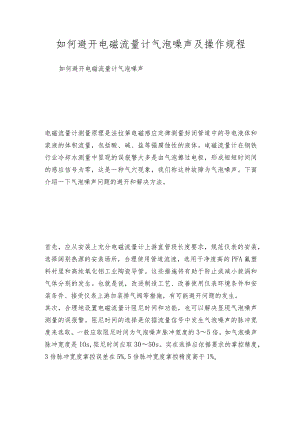

如何避开电磁流量计气泡噪声及操作规程.docx

如何避开电磁流量计气泡噪声及操作规程如何避开电磁流量计气泡噪声电磁流量计测量原理是法拉第电磁感应定律测量封闭管道中的导电液体和浆液的体积流量，包括酸、碱、盐等强腐蚀性的液体。电磁流量计在钢铁行业冷却水测量中显现的误报警大多是由气泡擦过电极，形成短短时间间的感应信号为零，这是一种气穴现象，我们称这种故障为气泡噪声。下面介绍一下气泡噪声问题的避开和解决方法。首先，应从安装上充分电磁流量计上游直管段长度要求，规范仪表的安装，选择阔别热源的安装场所，合理使用管道流速，选用干净度高的PFA氟塑料衬里和高纯氧化铝工业陶瓷导管。这些措施将有助于防止或减小旋涡和气体分别的发生。也就是说，改进制造工艺、改善使用仪表环境条件和安装条件、接受仪表上游加装排气阀等措施，有可能避开问题的发生。其次，合理地设置电磁流量计阻尼时间和功能，也可以解决显现气泡噪声测量的误报警。阻尼时间的选择是依据流量信号中发生气泡噪声的脉冲宽度来选取。一般应取阻尼时间为气泡噪声脉冲宽度的35倍。如气泡噪声脉冲宽度是IOs,阻尼时间应取3050s。实在选择应依据要求的掌控精度，3倍脉冲宽度掌控误差在5%,5倍脉冲宽度掌控精度高于l%o加大仪表阻尼时间能有效地解决这种脉冲型气泡噪声的影响，同时也带来了反应迟钝的缺点，即当真正流量波动时，仪表反应很慢。这对要求灵敏掌控的冷却水系统无疑是个难题。为了解决这个问题,智能化电磁流量计可以使用软件逻辑判定即粗大误差处理的方法。在显现这种故障时，通过调整流量的不敏感时间和变化幅度限制这两个条件来判定是流量的变动，还是气泡擦过电极。假如不是气泡擦过电极的噪声，CPU按正常采样、运算和数字滤波；假如判定产生的是气泡噪声，切除测量值，维持前面的流量测量值。这样，正常流量测量期间阻尼时间仍旧为36s。只有在有气泡噪声时，依据脉冲宽度设置的长短将不敏感时间加长，系统掌控的时间也会加长。当我们合理选择具有粗大误差抑制功能电磁流量转换器的变化率限制值和不敏感时间值时，转换器不仅能够抑制气泡噪声引起的误报警，而且在正常工作时仪表的反应速度仍旧能够保持所设置的阻尼时间值。电磁流量计气泡噪声的讨论，应当是用气泡对电磁流量传感器电极进行模拟试验，但目前尚未有这种条件。因此，我们只用电磁流量信号发生器信号的切换，进行气泡噪声的模拟。适当地选取阻尼时间和智能型电磁流量计处理气泡噪声故障的方法，对察看流量计显示与输出信号变化，判定处理气泡噪声的效果明显。切换智能电磁流量计标准信号源的开关，快速设置流速和零点，按需要保持信号为零的时间，模拟气泡噪声的发生和存在。更改仪表阻尼时间并设置不同的变化率限制值及不敏感时间值，测试仪表输出的变化。结果表明，加大阻尼时间和智能化气泡噪声处理都能达到输出不发生大的变化，后者更有利于正常测量期间测量反应速度的提高。
