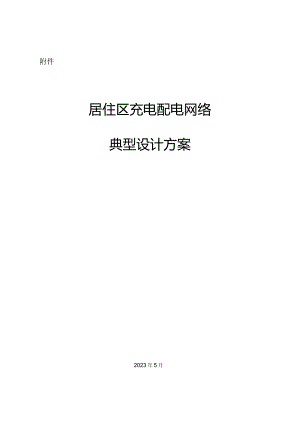

居住区充电配电网络典型设计方案.docx

附件居住区充电配电网络典型设计方案2023年5月目录1概况12编制依据13设计原贝U13.1 总体原则13.2 标准化配置要求13.3 绝缘配合及过电压保护13.4 高海拔地区的选型原则23.5 电缆的选择和敷设23.6 线跆侏护和通信23.7 消防要求24主要设计内容24.1 供电接线24.2 电源容量及变压器选型34.3 电缆分支箱44.4 电能计量箱及电能表44.5 电力电缆选配54.6 电缆通道64.7 充电区域线缆要求65设计方案65.1 地上方案65.2 地下方案136造价测算296.1 测算原则296.2 基本模块划分296.3 测算依据306.4 案例测算30附录A配电变压器可开放容量计算33附录B不同比例充电桩接入系统图341概况为进一步规范居住区充电设施电力接入管理，满足居住区充电设施供电要求，提升充电设施供电服务水平，支撑新能源汽车产业发展，编制本方案。本方案适用于新建居住区电动汽车充电配套设施建设工程及既有居住区充电桩配电网络建设,主要包括低压出线回路至电能计量箱部分的供电网络设计内容，设计方案也对既有小区充电桩接入改造工程进行了造价分析。2编制依据GB12325电能质量供电电压偏差GB12326电能质量电压波动和闪避GB5(X)16建筑设计防火规范GB5(M)532OkV及以下变电所设计规范GB50054低压配电设计规范GB50055通用用电设备配电设计规范GB50067汽车库、修车库、停车库设计防范规范GB50149电气装置安装母线装置施工及验收规范GB50168电气装置安装工程电缆线路施工及验收规范GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50255电气装置安装工程电力变流设备施工及验收规范GB50575IkV及以下配线工程施工与验收规范GB50217电力工程电缆设计标准GB51348民用建筑电气设计标准3设计原则3.1 总体原则新建居住区固定车位应100%具备充电基础设施宜接接入条件，包括建设电力容量、低压出线回路、配电分支箱、电缆通道'电缆、集中计量表箱等配套供电设施。既有居住区应结合电动汽车的充电需求和配电网络现状合理规划、分步实施。3.2 标准化配置要求按照“资源节约型、环境友好型”的原则，充电设施配套建设与接入改造应采用成熟先进的新技术、新设备、新材料、新工艺，优先选用小型化、免(少)维护、低损耗节能环保的标准化配电网设备。主要电气设备选择按照可用寿命期内综合优化原则：选择免检修、少维护的电气设备，其应能满足安全可靠,技术先进、经济适用、环境友好的要求，设备应实现模块化，易扩展。3.3 绝缘配合及过电压保护3.3.1电气设备的绝缘配合，参照GBZT50064交流电气装置的过电压保护和绝缘配合设计规范确定的原则进行。3.3.2防雷设计应满足GB50057建筑物防雷设计规范的要求。3.3.3采用交流无间隙金属氧化物避雷器进行过电压保护。采用Tl级电涌保护器进行雷电磁感应过电压保护。3.3.4交流电气装置的接地应符合GB50065交流电气装置的接地设计规范要求。采用水平和垂直接地的混合接地网。接地体的截面和材料选择应考虑热稳定和腐蚀的要求。接地电阻、跨步电压和接触电压应满足有关规程要求。具体工程中如接地电阻不能满足要求，则需要采取降阻措施。3.3.5配电网的过电压保护和接地设计应符合GBzT50064交流电气装置的过电压保护和绝缘配合设计规范、GB50065交流电气装置的接地设计规范的要求。3.4 高海拔地区的选型原则当海拔位于1OOOmH<300Om时，采用高原型设备，仅对设备空气间隙及外绝缘水平进行修正，典型设计接线方案与设备平面布置尺寸与海拔100Om时均相同。肖海拔位于300Om<H400Om时，所有设备采用高原型设备，设备间隙及外绝缘水平按海拔修正。3.5 电缆的选择和敷设电缆的选择和敷设应符合GB50217电力工程电缆设计标准的要求。3.6 线路保护和通信配电线路的保护应符合GB50054低压配电设计规范的要求。充电设施配建区域应结合当地有序充电方案，配套提供相应通信条件。3.7 消防要求充电设施配建区域的消防设施应符合GB50016建筑设计防火规范、GB50067汽车库、修车库、停车场设计防火规范、GB50217电力工程电缆设计规范、GB/T51313电动汽车分散充电设施工程技术标准的要求。4主要设计内容4.1 供电接线(D居住区充电设施以电能计量箱为供电单元，采用放射式接线，主接线示意图如图4-1-1o10供电网络充电网络电源进线配电室图4-1-1充电基础设施配电网络主接线(2) 低压配电区域可在计量表箱出线处划分为供电网络与充电网络彳本方案设计内容主要涉及供电网络部分，充电网络及充电桩本体部分应由充电桩安装方统筹建设。4.2电源容量及变压器选型4.2.1容量配置(1) 居住区居民充电桩应符合国家及行业标准，单个固定停车位充电桩额定电流不超过32A,配置容量计算方法见式(1),新建居住区应按固定车位100%配置，既有小区改造规模应结合小区充电桩报装情况及当地电动车渗透速度灵活配置。KxPS=1)pXcosOXq其中：S-充电桩配置容量(kVA)；- 充电设施同时率，需根据实际情况选定，居民个人充电桩同时率可取03有序充电桩可取0.2,共享充电桩同可取0.4;- 充电设施总功率(kW)；- 变压器负载率，很据相关规范，建议取值不大于0.85；-功率因数，根据规范要求，应达到0.9以上，建议取0.92；充电机工作效率，建议取0.9；(2)既有居住区进行充电基础设施改造时，充电桩负荷优先由居住区己建配电变压器供电，新接入容量不应超过配电变压器可开放容量，可开放容量计算方法参见附录A。(3)新接入充电桩容量超过己建变压器可开放容量时，应根据实阪情况进行低压配电系统改造，主要包括新设独立变压器、增容改造等方式。4. 2.2变压器选型既有小区充电设施改造涉及新设独立配变、增容改造时，应考虑变压器选型，主要要求如下:(1)变压器应选用高效节能型产品，额定变比采用IO(Io.5)kV±2x2.5%0.4kV,接线组别宜采用DynlL(2)独立户内配电室或箱式变压器内可采用油浸式变压器；大楼建筑物非独立式或地下配电室应采用干式变压器。(3)聿台油浸式变压器容量不宜超过630kVA,单台干式变压器容量不宜超过800kVA;630kVA及以下容量变压器阻抗电压取4,5%,630kVA以上容量变压器阻抗电压取6%。(4)非独立式配电室，可考虑在变压器下面加装减震装置，变压器出线处加装软铜坪，以减少低频噪声。(5)变压器应具备抗突发短路能力，能够通过突发短路试验。4.3电缆分支箱低压电缆分支箱分为落地式低压电缆分支箱、挂墙式低压电缆分支箱两类。地下车库采用挂墙式低压电缆分支箱，应均匀布置在每个防火分区；地上部分采用挂墙式低压电缆分支箱或落地式低压电缆分支箱，应布置在邻近车位的公共墙面或绿化带等公共区域。4.3.1电气接线低压电缆分支箱电气主接线采用单母线接线，一般采用1进4出型、1进6出型。4.3.2设备选型(1)低压电缆分支箱进线开关选用隔离开关，出线开关选用塑壳断路器。(2)箱体外壳选用纤维增强型不饱和聚脂树脂材相SM。或不锈钢材料。(3)户内型电缆分支箱防护等级不低于IP33,户外型电缆分支箱防护等级不低于IP44。(4)电缆分支箱进线开关框架电流一般采用4(M)A或630A(5)电缆分支箱出线开关框架电流一般采用160A或250A。4.4电能计量箱及电能表(1)电能计量箱应靠近充电桩负荷中心，低压线路首、末端应满足的电能质量洪电电压偏差GB12325、电能质量电压波动和闪避GB12326的要求。(2)对于居住区地上停车位，宜设置多表位集中计量箱，应布置在邻近车位的公共墙面或绿化带等公共区域；对于居住区地下停车位，宜设置务表位集中计量箱或计量间，多表位集中计量箱或计量间，应按照防火分区集中布置，不应跨越防火分区；对于独立或联排住宅等房屋建筑，可设置单体计量箱。(3)别墅或自建房屋安装个人充电桩，不得与居民生活用电的计量装置混用，应分别设立两个产权分界点接入公用电网，并按照不同电价类别，单独安装电表。(4)电能计量箱之间供电，可通过加装低压电缆分支箱方式连接，不允许在电能计量箱之间串接。(5)电能计量箱宜采用12位型、9位型、6位型、4位型。(6)箱体外壳选用纤维增强型不饱和聚脂树脂材料(SMC)。(7)户外型电能计量箱应装设防雨和防阳光直射计量表计等防护措施，以减少表计的故障发生，延长表计的使用年限。(8)电能表可采取适当措施满足充电桩有序充电需求。104.5电力电缆选配4.5.1电缆选择原则电力电缆的选用应满足负荷要求、热稳定校验、敷设条件、安装条件、对电缆本体的要求、运输条件等。电力电缆通常情况下采用阻燃铜芯线缆，交联聚乙烯绝缘，应具有挤塑外护套。选择电缆截面，应在电缆额定载流量的基础上，考虑环境温度、并行敷设、热阻系数、埋设深度以及户外架空敷设无遮阳时的日照影响等因素后选择。4.5.2电缆型号及使用范围居住区供电网络线缆一般采用五芯电缆(充电网络一般用三芯电缆)，常用电缆型号及适用范围见表4-5-1o表4-5-1电缆型号、名称及其适用范围型号名称适用范围ZC-YJY23阻燃C级交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆可在土壤直埋敷设，能承受机械外力作用，但不能承受大的拉力ZC-YJV22阻燃C级交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆ZC-YJY阻燃C级交联聚乙烯绝缘钢带聚乙烯护套电力电缆不能承受机械外力作用ZC-YJV阻燃C级交联聚乙烯绝缘钢带聚氯乙烯护套电力电缆电缆铠装、外护套不同敷设方式下的选择参照表4-5-2。表4-5-2电缆铠装、外护套选择敷设方式铠装/无铠装外护套桥架无铠装聚氯乙烯或聚乙烯排管、电缆沟铠装聚氯乙烯或聚乙烯4.5.3电缆截面选择(1)电缆截面配置原则电缆导体截面的选择，应同时满足规划载流量和通过可能的最大短路电流时热稳定的要求；连接回路在最大工作电流作用下的电压降，不得超过该回路允许值。采用单回路双拼电缆时，两根电缆应等忙，并采用相同材质、相同截面的导体。(2)单根电缆供电容量计算方法(2)pOXCOsOXT其中：S哼根电缆供电容量；2P”-供电范围内充电设施负荷(按单户容量配置标准计算出的配置容量)；Kt-同时系数，应根据各地区实际情况确定；0b-变压器负载率，根据相关规范，建议采用0.85;Cos9-功率因数，根据相关规范，建议采用0.92;使用效率，根据相关规范，建议采用0.9;注：同时系数应根据各地区实际情况确定，需求系数参照电动汽车充电基础设施设计与安装18D705-2,变压器负载孟按照0.85,功率因数按照0.92,使用效率按照0.9。(3)单根电缆截面的配置在上述计算供电容量的基础上x2作为选择电缆截面的供电容量；由以上供电容量计算出电应值，再根据电流值选择电缆截面。4.6电缆通道4.6.1地上通道(1)地上停车位充电设施电缆通道沿小区内道路建设，宜采用电缆排管敷设方式，也可按照现场实际情况采用直埋或电缆沟敷设方式：(2)地上敷设电缆进入地下车库时应设蒋角手井；(3)穿越道路时应采取加固笔谋护措施，敷设上应避免外部环境等因素影响；(4)电缆路径上应设立明显标志，采用多种形式的标志标明下有电缆管道，标志应与小区环境协调。4.6.2地下通道(1)地下停车位充电设施电力电缆宜采用桥架的敷设方式，敷设方向一般平行或垂直于车道。(2)充电设施电力电缆宜独立建设桥架当需与住宅电力电缆在同一管廊或桥架内敷设时，须用防火隔板将充电设施电力电缆与住宅电力电缆分隔，且电力电缆转弯半径须符合规范要求。(3)地下桥架穿车库敷设至地面上时应做好防水措施。(4)当充电桩位于人防范围内时，人防区桥架路由、进出人防区开洞位置以及充电桩电表计量间位置，应由人防院最终确定。4.7充电区域线缆要求计量表后的充电区域线缆通常情况下应采用阻燃铜芯线缆，电缆截面一般采用3x6mm3绝缘材料选用交联聚乙烯，应具有挤塑外护套。充电区域线缆截面应同时满足载流量和通过可能的最大短路电流时热稳定的要求。5设计方案5.1 地上方案5.1.1 主要技术原则(1)充电设施考虑为额定电流32A/台交流充电桩；(2)供电方式为低压柜出线一电缆分支箱一电能计量箱，采用电缆排管或直埋穿管安装方式；(3)电缆分支箱及电能计量箱采用落地式或支架式安装方式。5.1.2 设备选型常用电能计量箱设备选型见表5-1-1o表5-1-1电能计量箱设备选型表序充电桩额定电流（八）用电设备数（个）电能计量箱表位数（只）电能计量箱容量（kW）电能计量箱进线电缆（mm?）13210-1212三844x35+1x162799633566三4241-44三281回低压主干线所接入电缆分支箱一般不超过3只，安装数量应按所需接入的电能计量箱数量确定，工程设计中可参照表5-1-2。表5-1-2电缆分支箱设备选型表单回出线带分支箱数量（只）分支箱接线形式分支箱规格配电室至分支箱主分支箱至分支次级分支箱至电表箱电缆规格计量箱规格最大车位数电缆规格排管孔数电缆规格排管孔数11主1进6出4x150+1x952/4x35+1X1612麦位7221i:1分4x240+1x120/2*4x150+1x9544x150+1x9524x35+1X1613231主2分2*4x150+1x9544x150+1x9544x35+IX161565.1.3 通道方案充电设施地上电缆通道应与居住区道路规划及区内环境相适应，应根据规划及最终电缆数量确定建设规模，应按终期规模一次建成。充电设施地上电缆通道根据使用场所、地质状况采取合适的敷设方式，可采用电缆排管'直埋穿管、电缆沟或直接接入等型式。表5-1-3通道方案划分编号敷设方式适用范围L-I电缆排管电缆敷设L-2直埋穿管L-3电缆沟L-4直接接入架空线T接5.1.4电缆分支箱及电能计量箱安装方案表5-1-4电缆分支箱及电能计量箱方案划分编号安装方式D-I落地式D-2支架式5.1.5设计图表5-1-5图纸清单序号图序号图名1图5-1-1地上方案示意图2图5-1-2电缆排管示意图3图5-1-3电缆排管断面图4图5-1-4电缆沟示意图5图5-1-5电缆断面图6图5-1-6电缆直埋穿管示意图7图5-1-7电缆直埋穿管断面图8图518直接接入示意图9图5-1-9电缆分支箱及电能计量箱落地式安装示意图IO图5-1-10电缆分支箱及电能计量箱支架式安装示意图11图5-1-11独立或联排住宅电能计量箱杆装图平面布置图n-qr-n落安装电缆护/j1JrTT能计量箱2孔排管由纳的一落她安装 充电桩分支箱Z7/破绿化、路面r_五硝壕露地上排管*»4、*2孔排管图例:J二，/充电桩/:1:已口落她安装电缆井分支箱计量箱充电桩图5-1-1地上方案示意图(2)通道方案示意图配电站房/图5-1-2电缆排管示意图配电站房图5-1-3电缆沟示意图配电站房Z图5-1-4电缆直埋穿管示意图图5-1-5电缆排管断面图16-支架图5-1-6电缆沟断面图酬上夯夫板Z一苣Q±恢复原地面应«电缆«钢卜息2-1.、H为电龄沟状度»度,dMWO.cMRM-JjjL1'：STMV.GRinAHttla皆醴电缆分支箱及电能计量箱落地式安装示意图图5-1-10电缆分支箱及电能计量箱支架式安装示意图图5-1-11独立或联排住宅电能计量箱杆装图5.2地下方案5.2.1主要技术原则（1）充电设施考虑为额定电流32A/台交流充电桩。（2）供电方式为低压柜出线一电缆分支箱一电能计量箱，采用电缆桥架安装方式。（3）既有居住区地下车库计量箱宜采用壁挂式明装。（4）地下车库内低压电缆分支箱及计量箱的安装应避开滞水、积水及墙体易渗漏水等区域。（5）低压电缆分支箱及计量箱的安装应满足现场设备通道的壬常运输要求，外观、标识应保持一致，与环境相协调。（6）电缆及通道应符合防火防腐等规定；电缆桥架内所有金属构件应采取热镀锌防腐，并可靠接地；电缆引至分支箱及计量箱的孔洞处、电缆管孔处均应实施阻火封堵；电缆终端和电缆密集区应采取涂刷防火涂料等防火措施。5.2.2设备选型表5-2-1电能计量箱设备选型及数量需求序号充电桩额定电流（八）用电设备数（个）电能计量箱表位数（个）电能计量箱容量（kW）电能计量箱进线电缆（mmz）13210-1212三844x35+1x1627-99三633566三424144三28表5-2-2电缆分支箱设备选型及数量需求单回出线带分支箱数量分支箱接线形式分支低压柜至分支箱主分支箱至次级分支箱分支箱至电表箱电缆规格计量箱规格最大车位数箱规格电缆规格桥架规格电缆规格桥架规格11主1进6出4x150+1x95200x100/4x35+1X1612表位7221分4x240+1x120/2*4x150+1x95200x1004x150+1x95200x1004x35+1X161323I主2分2*4x150+1x95200xl4x150+1x952xl004x35+1X161565.2.3通道方案充电设施地下电缆通道应与居住区地下车库规划及区内环境相适应，应根据规划及最终电缆数量确定建设规模，应按终期规模一次建成。电缆通道根据便用场所采取合适的敷设方式，宜采用电缆桥架接入型式。5.2.4电缆分支箱及电能计量箱安装方案地下车库设置的电缆分支箱及多表位集中计量箱，应按照防火分区集中布置，计量箱安装地点应靠近车位布置方式参考图5-2-152120当防火分区中，设置多个防火单元时（防火单元一般不超过100Om2）,宜狡防火单元各设置1个电缆分支箱，设备布置参考图5-2-10-5-2-12o电缆穿防火分区（单元）或楼板时应注意防火封堵，做法示意见图5215-5217。主要安装要求如下，（1）在地下车场，电缆分支箱及电能计量箱一般集中安装在公共墙面或通道，放置地点不得影响汽车正常通行或设备运输；（2）地下车库壁挂式明装计量箱下沿距所在地坪高度不宜小于15m；表5-2-3电缆分支箱及电能计量箱方案编号安装方式安装场所D-I壁挂式充电桩电表间D-2入户大厅公共区域D-3靠墙安装5.2.5设计图表5-2-4图纸清单序号图序号图名1图5-2-1地卞方案示意图（一）2图5-2-2防火分区布置示意图（IT）3图5-2-3防火分区布置示意图（1-2）4图5-24防火分区布置示意图（1-3）5图5-2-5防火分区布置示意图（1-4）6图5-2-6地卞方案示意图（二）7图5-2-7防火分区布置示意图（2-1）8图5-2-8防火分区布置示意图（2-2）9图5-2-9防火分区布置示意图（2-3）10图5-2-10防火单元布置示意图（3-1）Il图5-2-11防火单元布置示意图（32）12图5-2-12防火单元布置示意图（3-3）13图5-2-13桥架方案示意图14图5-2-14入户大厅公共区域靠墙安装示意图15图5-2-15电缆穿楼板孔防火板防火孔封堵图16图5-2-16电缆穿墙孔防火封堵图17图5-2-17电缆穿墙的防水做法图(1)地下方案示意图图5-2-1地下方案示意图(一)CX充电桩计蛀箱23一计量表粥架"""计量表后柿架吕充电桩分支箱I注充电桩计量表箱65m1<XXXXXXXXXXX>充电彬技箱2/充电桩计量表箱1-5充电桩计量表箱I-41充电柱计立表箱1-3充电树量表箱-2充电极分娉1充电枝H表箱1-1图5-2-2防火分区布置示意图（17）.充p计琢M居跳蛀2Qm97m防区二.面积3751m2尺寸长96.7m,宽54.8m车位106办支2施表9电桩计冒表箱T齐电桩计量表箱充电桩分支充无电桩计量表箱充电桩分支箱R充电桩计量表图5-2-3防火分区布置示意图（1-2）68m充电蝴量表隽2-4计量表前桥架二计量表后桥架D充电桩分支箱”a充电桩计苣表箱图5-2-4防火分区布置示意图（1-3）充电桩i幔表箱1充电柱分支箱1充电柱计戢箱1-1充电践量表箱1-2充电桩计苣熬2-2允电桩计圻表箱2-充册量珈4充电施分支粒:电推计量末箱21、21口充电桩计量表图5-2-5防火源布置示意图（1-4）防火pg面积3328m2尺寸长81E趣59m车位93芬支2电棘84喃："计苣表前柿架计量表后桥架TW充电桩分支箱防火分区2防大分区4RXW-2瞅单元tl*3-2充电柑幢表相4喔电粮分包631JttMtttOI-4充电t分支铜充电柱计，表胤4防大分Rltf<1-3充电桩务嫦把'丝""空匕盘/肾2竽W电桩计立立箱电校分支箱4光电枚什，表胤4sz联航3-3耗柱计量表寤4国侏-Hnm计，*后触三充螳分支箱匚=充螺H林防火分区2防大分区1瞅腿4图5-2-6地下方案示意图（二）70m图例：计量表前桥架一计孚若吕廿罕D充电桩分支箱,'充电桩计量表箱防火分X2面积1489.5m2车位数分支箱1电表箱4图5-2-7防火分区布置示意图（27）图例：计量表前桥架计量表后桥架日充电桩分支箱充电桩计量表缩X2面积1434.15m2车位数42分支箱1电表箱4图5-2-8防火分区布置示意图（2-2）71m充电桩计量表箱5:计量表甬桥架一计量赫桥架«充电桩分支箱”“充电桩计端箱图5-2-9防火分区布置示意图（2-3）g:一计量表粥架叫十端后瞅m充电施分支箱InU充电Ig量表箱面积988.63m2车位教40分支箱1电表箱U防火单元31图5-270防火单元布置示意图(3T)25图例：一计量表粥架计量未IW架F充电跖支箱亡二充电桩计量表箱防火单元第2面积1023.02m2车位数L2分支箱1电表箱图5-2T1防火单元布置示意图（3-2）ECxiV通道方案示意图小区配电图5-2-13桥架方案示意图3）电能计量箱安装示意图图5-2-14入户大厅公共区域靠墙安装示意图或砖莎EO0叔5、在电缆勾m板间的雉自巾填寒瞅场料.名称型苴及两格单柿IlAft柘一OCK?m；束闹弱而和I- I暴性有和瞅冏AA ,< , M4 J水性由缩防Q脱火包7、采用速唧火耕时，可取社附夬板.&木方案龄电缆不易受力附晰O-1,根掘淞口尺寸裁切防火板；四周至少务出252、在孔涓四用i#柔性有机防火斛,嵬25黑至舛.¥、在槿板下方蹴躺火板4、在瞅板上堵塞速鲤无机盼烟争或阻火包.5、跳版和瞅堵料上耐装一块防火图5-2-15电缆穿楼板孔防火板防火孔封堵图耨郦ntm单位1一2柔性有爆3献褥kgh删无，茜朋kgC-C1 -桶&火脚W缺编瞅包与电舷碗龄空SL磁硝电软IWIM栅火耕.那怫粤热O爹翩佛继保在额懈械支札用抑第速理 题料翱填入孔嘴以电勒中呻出-何观孔袱什设计献 24hM,再用 速。!无机瞅斛维表瓦骰平整光滞在电给赫、孔班OH填塞 1霜鲫陋覆藕麻咖轴魅50舶柔性橱册.刷瞅涂料.图5-2-16电缆穿墙孔防火封堵图M-ScQrr-方一）斛名称型号及就4电城由工程设计确定2.W (SiPtt由工程设计痛定3短板6胡窟4m*5伽6羽胄麻丝I Sy5yS7EE 士 1 5x5Cx5C露曲适用于外!UJMMc1102及以下蛾斛>牒剃02娥水单女及TiF舞案（_）和方案（二）穿墙保护管间距宜为150.图5-2-17电缆穿墙的防水做法图6造价测算6.1 测算原则由于不同地区各小区的小区布局、配电室位置、车位位置各不相同，小区设计工程量和造价也是多样化，但是充电桩供电网络所用设备和材料类型是具有一致性，现利用设备和材料选型的一致性，进行模块划分，采用模块单价测算的方式，并结合设计合理的工程量槿拟，计算出单个充电桩供电网络投资。6.2 基本模块划分按居住区供电网络投资构成，可划分道路施工、地上电缆通道、地下电缆通道、进线和出线低压电力电缆、低压电缆分支箱集序表箱，共6个模块。表6-2-1基本模块释义表序号模块名称模块定义主要组材型号、规格单位1道路施工因施工，确霜将现有路面拆除以及恢复原貌的费用破路面、恢复路面本地区的常用设计做法平米2地上电缆通道含排管材料费、施工费以及工程中确需的其他费内径175mm排管2孔米4孔米3地下电缆通道含桥架材料费、施工费以及工程中确需的其他费电缆桥架200x100米4进线和出线低压电力电缆包含电缆材料费、施工费以及工程中确需的其他费低压电力电缆4x240+1x120（沿桥架敷设）米4x240+1x120（沿排管敷设）米4x150+1x95（沿桥架敷设）米4x150+1x95（沿排管敷设）米4x70+1X35（沿桥架敷设）米4x70+1X35（沿排管敷设）米4x50+1x25（沿桥架敷设）米4x50+1x25（沿排管敷设）米4x35+1x16（沿桥架敷设）米5低压电缆分支箱包含设备附、施工费以及工程中确需的其他费低压分支箱壁挂式只落地式（含基础）只6集中表箱包含设备费、施工费以及工程中确需的其他费表箱壁挂式只落地式（含基础）只6.3 测算依据6.3.1 基本模块造价计取依据依据国家熊源局发布的屹OkV及以下配电网工程预算编制与计算规定和（0kV及以下配电网工程预算定额（2016年版），并结合近期电力工程造价与定额总站发布的调差文件进行编制期价差调整。设备材料价格：依据近期不同省市的中标价格。6.3.2 地区造价差异系数计取根据各地区同规模实际工程造价差异，综合测算差异系数,结果具体见表6-3-1表6-3-1地区造价差异系数表地区北京天,津河北冀北山西山东上海江苏浙江安钻福建湖北湖河南差异系数1.3111111.311.31.11.21.11I地区江西四川重庆辽宁吉林龙江东陕西甘肃青;海宁Q新超西藏差异系数1II0.80.80.80.810.90.80.8.21.26.4案例测算以地上车位数量为84的小区为样本，地上充电桩按照100%比例进行测算，进行工程量模拟，结果见表6-4-1°表6-47地上充电桩接入工程量清单设备材料名称型号规格单位数量低压分支箱落地式（含基础）只2电能计量箱落地式（含基础）只7破路面、恢复路面混凝土路而平米257内径175mm排管2孔米1204孔米150低压电力电缆4x150+1x95米2104x70+1X35米340按地下车位数量为520的小区为样本，按照不同接入比例进行工程量模拟，测算结果如6-4-2O表6-4-2地下充电桩接入不同比例工程量清单设备材料名称型号规格单位新增地下充电桩接入比例10%20%30%40%50%70%100%低压分支箱一进六出只66996812电能计量箱十二表位只10131722263147电缆桥架2xl00米870104011751305132815081337低压电力电缆4x35+1x16米4656539651183132313763704x50+1X25米2885605609504x70+1x35米03122881981499304x150+1x95米000681392038024x240+1x120米0000034105依据测算得?匕的模块单价，模二取评估工程造1介，测写.结果见表6-4-3O表6-4-3充电桩接入不同比例造价测算结果地下车位地上车位充电桩接入比例10%20%30%40%50%60%70%80%90%100%100%充电桩接入数量（个）5410515620926331336841847052284总价（万元）35475564697382889511058单价（万元）0.660.450.350.30.260.240.230.220.220.210.68投资金额（万元）图6-47地下车位新增充电桩接入不同比例时总投资情况单价（万元）0.10.010%20%30%40%50%60%70%80%90%100%预计新增地下车位充电桩接人比例图6-4-2地下车位新增充电桩接入不同比例时单价投资情况根据典型案例测算，地上车位充电桩配电网络改
