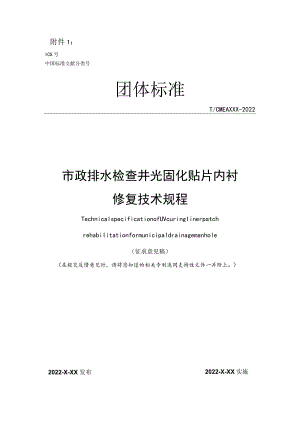

附件1：ICS号中国标准文献分类号团体标准T/CMEAXXX-2022市政排水检查井光固化贴片内衬修复技术规程TechnicalspecificationofUVcuringIinerpatchrehabiIitationformunicipaldrainagemanhole（征求意见稿）（在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。）2022-X-XX 发布2022-X-XX实施中国市政工程协会发布1总贝!l1.0.1为规范光固化贴片内衬修复排水检查井工程,做到技术先进、安全适用、经济合理、保证质量，减少环境污染，制定本规程。条文说明：1.0.1排水检查井是排水管道系统上为检查和清理管道而设立的客井，同时还起到连接管段和管道系统的通风作用。国务院办公厅“关于加强城市地下管线建设管理的指导意见”（2014年）、住房和城乡建设部“关于进一步加强城市地下管线建设管理有关工作的通知”（2019年）、住房和城乡建设部“关于加强城市地下市政基础设施建设的指导意见”（2021年）先后强调要摸清地下管线状况，推进数字化管理和综合整治，及时修复和排除隐患。对于检查并修复，传统上采用开挖方法，但这会极大的破坏交通和环境。检查并非开挖施工过程通常在夜间进行，专业性强，且呈现多点施工，各自为政的局面，安全和质量管理非常困难，影响企业规模的扩大。为了统一市政排水检查井光固化贴片修复工程的施工质量检验与验收的技术要求，做到安全适用、技术先进、经济合理，保障工程质量，制定本规程。1.0.2本规程适用于采用光固化贴片内衬修复排水检查井工程的设计、施工和验收。条文说明：1.0.2适用于本规程的排水检查井是砖砌检查井和钢筋混凝土检查井，检查并形状包括圆形及方形。1.0.3光固化贴片内衬修复排水检查井工程的设计、施工和验收除应符合本规程的规定外，尚应符合国家现行有关标准的规定。条文说明：1.0.3涉及检查并非开挖修复工程的质量脸收标准主要有国家现行标准给水排水管道工程施工及验收规范GB50268c2术语2.0.1贴片内衬法UVcuringlinerpatchmethod以防腐为目，根据原有检查井的状况，预处理后，将光固化纤维增强复合片材按照施工设计要求进行裁剪，粘贴在原有检查井内，通过紫外光照射固化形成检查井内衬的修复方法。条文说明：2.0.1本标准所涉及的贴片内衬法的技术规定以防腐为目的。贴片内衬法具有一定的结构补强作用，在施工预算允许的条件下，可以进行多层贴片进行结构补强修复。2.0.2贴片patch由环氧乙烯基酯树脂、玻璃纤维等耐腐蚀抗渗材料复合而成的光固化纤维增强片材。条文说明：2.0.2贴片内衬法宜采用环氧乙烯基酯树脂，玻璃纤维宜采用ECR玻璃纤维。一般以双酚A型环氧乙烯基酯树脂为基体（符合HGT5876-2021环氧乙烯基酯树脂），以非连续性ECR玻纤短切毡为增强材料，耐腐蚀性能好。2. 0.3防水底涂waterproofprimer用于潮湿基面，可快速反应固化并对基面实现较好粘接的多功能树脂涂料。条文说明：2.0.3防水底涂一般采用PS聚合物硅酸盐树脂，如果井壁干燥，可以不使用防水底涂。3. 0.4粘附底涂adhesiveprimer与基面有良好附着力，可在阳光或紫外光照射下快速固化的多功能树脂涂料。条文说明：2.0.4粘附底涂一般采用以双酚A型环氧乙烯基酯树脂为基体的增韧改性树脂，用于井壁或防水底涂与光固化贴片之间进行粘接。2.0.5填缝胶caulkingcompound使用粘附底涂加入石英粉等材料调配而成，可用紫外光照射固化的粘稠膏状物。条文说明：2.0.5因贴片具有厚度，相邻贴片搭接时，搭接区域会出现空隙，需要用填缝胶将缝隙填满，避免空气进入。3基本规定3.0.1光固化贴片内衬修复工艺适用于砖砌检查井和钢筋混凝土检查井的防腐修复。条文说明：3.0.1砖砌检查井和钢筋混凝土检查井会出现腐蚀病害，可使用光固化贴片内衬修复，塑料检查并无腐蚀现象，故本标准不适用于塑料检查并。3. 0.2对损坏严重的检查并应进行结构修复后，再进行光固化贴片内衬防腐修复。条文说明：3.0.2光固化贴片内衬修复并不能进行结构性修复，对于结构性损坏的检查井，应使用其他工法进行结构修复后，再进行光固化贴片内衬防腐修复。3. 0.3检查井光固化贴片内衬修复工程应根据检查并检测与评估报告结果进行设计。条文说明：3.0.3本条文参考了现行行业标准城镇排水管道检测与评估技术规程CJJ181,采用贴片内衬法修复排水检查井之前，必须对待修复的检查并进行检测评估，并出具相应的检测评估报告，应按照检测评估报告结果进行贴片内衬修复工程设计和施工。3. 0.4施工前应编制施工方案，并按规定程序审批后实施。条文说明：3.0.4非开挖修复工程专业性强、材料种类多、设备种类多，属于地下有限空间作业，具有技术要求高和风险大的特点，故规定施工前应编制施工组织设计，经规定程序审批后执行。编制施工组织设计的核心是施工方案，对于施工组织设计和施工方案审批程序，各地、各行业均有不同的规定，本规程不做统一规定，仅强调按规定逐级审批后实施。3. 0.5光固化贴片内衬法所用原材料、半成品、成品以及贴片修复后的检查井的质量应符合现行国家行业标准给水排水管道工程施工及验收规范GB50268的有关规定；同一生产厂家、同一批次产品的出厂合格证明、性能的型式检验报告应齐全、准确。条文说明：3.0.5本条文强调同一生产厂家、同一批次产品提供出厂合格证明、性能的形式检验报告应齐全，保证原材料、半成品、成品的质量。3. 0.6施工人员进入检查井内作业，应按现行国家行业标准城镇排水管道维护安全技术规程CJJ6和城镇排水管渠与泵站运行、维护及安全技术规程CJJ68的有关规定执行。条文说明：3.0.6非开挖修复施工涉及地下有限空间作业，风险高，本条文强调施工应按现行行业标准城镇排水管道维护安全技术规程CJJ6的有关规定采取相应安全措施。3. 0.7检查井修复作业应有交通疏导措施。条文说明：3.0.7本条文规定检查井修复作业前应有交通疏导措施，保证施工环境安全O3. 0.8排水检查井光固化贴片内衬修复前应进行预处理，预处理应满足贴片内衬法修复要求。条文说明：3.0.8本条文规定光固化贴片内衬修复前要进行预处理，预处理后的修复环境应达到光固化贴片修复要求。3. 0.9检查并修复完成后应对接入管口进行连接和密封处理，并不应影响管道排水。条文说明：3.0.9对接口处进行密封处理，可以保证地下水不会从贴片内衬与管口之间的环状间隙中渗入，防止管口处贴片与原有检查并发生脱离。3. 0.10排水检查井光固化贴片内衬修复工程应在验收合格后交付使用。条文说明：3.010排水检查井光固化贴片修复工程的设计、施工和险收应按国家现行标准给水排水管道工程施工及脸收规范GB50268的有关规定执行。4. 0.11施工单位应对排水检查井光固化贴片内衬修复工程所产生的污物、噪声、臭气及光污染采取控制措施。条文说明：3.0.11工程施工作业中产生的生活垃圾（如塑料袋、饮料瓶、废纸、快餐盒等）不能随地乱丢，应按要求分类放到垃圾箱内；贴片内衬修复施工后，废弃材料应搜集在预先准备的容器内，不得随意弃置，避免造成对周边人居环境的污染；夜间施工作业应符合中华人民共和国噪声污染防治法的有关规定；施工过程中，臭气和光污染可通过除臭装置和遮光装置进行控制。4材料5. 0.1贴片内衬法采用的主要材料包括防水底涂、粘附底涂和贴片，原材料的性能应符合检查井的设计要求。条文说明：4.0.1本条文中原材料的性能应符合室外排水设计规范GB50014的相关设计要求。4. 0.2贴片内衬用防水底涂应符合下列规定：1防水底涂应为硅酸盐树脂；2应具有在潮湿基面快速反应固化，并对基面实现较好粘接的性能；3防水底涂耐化学介质性能要求和试验方法应满足表4.0.2的要求；表4.0.2防水底涂树脂、粘附底涂树脂、贴片耐化学介质性能要求和试验方法序号化合物溶液耐腐蚀性测试方法1硝酸，浓度1.0%耐GB/T38572硫酸，浓度5.0%耐GBZT38573燃料油，浓度100%耐GB/T38574氢氧化钠，浓度0.5%耐GB/T38575蔬菜油（棉籽油、谷物油或矿物油），浓度100%耐GB/T38576洗涤剂，浓度0.1%耐GB/T38577肥皂水，浓度0.1%耐GB/T38578氢氧化钠，浓度0.5%耐GB/T25674防水底涂树脂固化后拉拔强度不应低于2.5MPa,邵氏硬度不应低于30o条文说明：4.0.2贴片内衬用防水底涂一般采用PS聚合物硅酸盐树脂，通过常温固化方式进行固化，具有良好的耐化学品稳定性及机械力学性能，用于混凝士及金属等多种基材的表面粘接。4. 0.3贴片内衬用粘附底涂应符合下列规定：1粘附底涂应为改性乙烯基酯树脂；2应具有快速固化，快速粘接，高韧性的性能；3粘附底涂耐化学介质性能要求和试验方法应满足表4.0.2的要求；4粘附底涂树脂固化后拉拔强度不低于2.5MPa,邵氏硬度不低于30。条文说明：4.0.3贴片内衬用粘附底涂一般采用以双酚A型环氧乙烯基酯树脂为基体的增韧改性树脂（符合HGT5876-2021环氧乙烯基酯树脂），通过紫外光固化方式进行固化，具有较高的韧性以及优异的界面粘接性，用于贴片与基面的表面粘接。4.0.4贴片应符合下列规定：1贴片由单层ECR玻璃纤维材料浸渍光固化树脂组成，能承受施工的拉力和固化温度；2贴片应厚度均匀，材质致密，上下均附有透明塑料薄膜，外观呈片状，具有较强的粘接性；3贴片应能在波长为365nm405nm的紫外光下快速固化；4贴片应具有耐溶剂、耐老化性能及优良的力学性能；5贴片应满足表4.0.4J材料技术参数；表40.41贴片材料的技术参数项目单位指标检测标准克重kgm22.8-3.8GB/T7193-2008厚度mm1.5-2.0幅宽mm9501050长度m106贴片固化后应满足表4.0.4-2材料性能指标；表40.42贴片材料的性能指标项目单位指标检测标准拉伸强度MPa>100GB/T1447-2005巴氏硬度HBa40GB/T3854-20057贴片耐化学介质性能要求和试验方法应符合表402的要求。条文说明：4.0.4粘附于贴片上下的透明塑料薄膜用于防止材料之间相互粘接,防止材料遭受外界污染，贴片固化时上层薄膜可以使固化后产品表面光滑、坚硬、致密和美观，并且可以减少固化产生的苯乙烯气体溢出，如图1所示。图1贴片组成结构示意图I-上层塑料薄膜；2-光固化纤维增强复合片材；3-下层塑料薄膜4.0.5贴片的运输应有避光和控温措施，并不得损坏贴片。条文说明：4.0.5贴片中的光固化树脂遇光会发生固化反应，高温会使贴片内的树脂变稀，影响贴片正常使用。贴片有上下两层薄膜，运输时不得损坏薄膜，防止材料遭受外界污染。4.0.6贴片进入施工现场时应进行进场复验，并应符合下列规定：1贴片外包装无破损；2贴片出厂应附有材料合格证；3贴片厚度应满足要求。条文说明：4.0.6本条文要求施工前要复脸贴片的外包装，材料合格证以及厚度是否符合设计要求。4. 0.7贴片存储环境应干燥、阴凉、通风、避免高温及阳光直射，远离火源，存储温度不宜高于25o条文说明：4.0.7贴片应在干燥、阴凉、通风的环境下存储，贴片中的树脂与玻纤间的浸润会受环境温度的影响，应时刻注意避光和控温措施，防止贴片提前固化。5设计5. 0.1排水检查井光固化贴片修复工程的设计应包含井盖以下到井底之间的井壁段和顶板，施工设计前应详细调查原有检查井的基本状况、工程地质和水文地质条件、现场施工环境等。条文说明：5.0.1原有检查井的基本状况包括检查井用途、口径、材质、埋深；工程地质和水文地质条件包括检查井所处地基情况、覆土类型及地下水位；现场施工环境主要包括原有检查井区域内交通情况等。5.0.2当检查井出现结构性损坏时，应对检查并进行结构性修复设计。5.0.3当检查井地下水位较高，严重渗漏时，应对漏水点进行帷幕止水设计。5.0.4当检查井出现已探明的井外空洞，应对该空洞进行填充设计。条文说明：5.0.2、5.0.3、5.0.4贴片内衬法以防腐修复为目的，当检查井出现结构性损坏、严重渗漏或井外空洞时，应使用其他方法进行设计施工，达到贴片内衬法的设计施工要求。5. 0.5贴片内衬设计应遵循下列基本原则：1修复后检查并应能满足防渗、防腐等方面的要求；2修复后检查井的内部空间应满足使用要求。条文说明：5.0.5贴片内衬设计要满足修复后检查井防渗、防腐等方面的要求，检查并修复后的内部空间不能显著缩小，导致丧失其部分功能。5.0.6采用贴片材料对检查井进行防腐修复设计时，内衬厚度不应小于1.5mm,不同修复深度检查井的修复厚度按表5.0.6选取。表5.0.6修复深度和厚度选型表修复深度H/m层数厚度mmH311.5-2.03<H623.04.0H>634.56.0注：修复深度较大、腐蚀严重或特殊要求的部位可适当增加厚度。条文说明：5.0.6本条文建议修复深度为3m以下时，贴1层贴片；修复深度为3m6m时，贴2层贴片；修复深度为6m以上时，贴3层贴片；对于修复深度较大、腐蚀严重或特殊要求的部位可以适当增加贴片层数。6施工6.1 一般规定6.1.1 施工单位在施工应遵循有关施工安全、劳动防护、防火、防毒的法律、法规，建立安全生产保障体系。条文说明：6.1.1本条文规定井下作业前，必须检测管道内有毒有害气体，开启作业管段井盖和对应的上下游井盖进行通风；对安全防护设备、个体防护设备装备、应急救援设备、作业设备和工具进行安全检查，发现问题应立即更换。6.1.2 施工应按施工方案进行。条文说明：6.1.2本条文强调贴片内衬修复施工按施工方案进行。6.1.3 检查井贴片内衬修复施工时，应按现行国家行业标准城镇排水管道维护安全技术规程CJJ6的有关规定制定和采取相应的安全措施。条文说明：6.1.3井下清淤作业宜采用机械作业方法，并严格控制人员进入管道内作业；井下作业前必须进行有毒有害气体检测，有害气体浓度必须符合相关标准规定，作业过程中，必须进行连续气体检测；井下作业前，应开启作业井盖和其上下游井盖进行自然通风，且通风时间不应小于30min;作业现场照明应使用便携式防爆灯。6.1.4 施工设备应根据工程特点和总体布置方案合理配置，并应满足施工要求的动力和设备。条文说明：6.1.4施工设备应根据工程特点合理选用，并应有总体布置方案。对于不宜间断的施工情况，应有满足施工要求备用的动力和设备。开始施工前还应对施工设备进行检查，确保设备的正常使用。6.1.5 当检查井内需采取临时排水措施时，应符合下列规定：1应按现行行业标准城镇排水管渠与泵站运行、维护及安全技术规程CJJ68的有关规定对检查井内原有管道进行封堵；2当管堵采用充气管塞时，应实时检查管堵的气压，当管堵气压降低时应及时充气；3当管堵上、下游有水压力差时，应对管堵进行支撑；4临时排水设施的排水能力满足修复工艺的施工要求。条文说明：6.1.5城镇排水管渠与泵站运行、维护及安全技术规程CJJ68中规定封堵管道必须经过管理部门批准，防止擅自封堵管道后造成道路积水、污水冒溢和由此引起的雨污混接。封堵期间的临时排水措施主要有埋设临时管，或安装临时泵以压力流方式接入下游排水管。6.1.6 若需要更新或安装井内爬梯，应在贴片内衬施工前完成。条文说明：6.1.6贴片内衬施工采用人工安装的方式进行施工，施工过程中需使用爬梯，故爬梯的更新或安装应在贴片内衬施工前完成。6.1.7 光固化贴片内衬修复施工中应对贴片光固化温度、时间等作施工记录。条文说明：6.1.7本条文规定施工过程中记录贴片光固化温度、时间，方便产品质量核查。6.1.8 光固化贴片内衬修复施工环境温度宜为535C,基材表面温度应高于露点温度3以上，相对湿度应低于85%,且现场应有可靠的遮阳挡光措施。条文说明：6.1.8本条文考虑贴片在高、低温等条件下施工会产生质量隐患，因此对环境温度进行了限定；考虑基材表面应无凝结水现象，因此对基材表面温度及空气湿度进行了限定；考虑贴片在太阳光照射下也可以固化，因此要求施工时应有可靠的挡光措施。6.2 预处理6. 2.1修复工程施工前，应根据检查井状况、修复工艺要求对原有检查井进行预处理，并应符合下列规定：1检查井预处理后，检查井内表面应洁净，无污泥、垃圾、油脂及有机涂层等附着物，应无影响内衬修复的尖锐毛刺、凸起物、台阶现象；2井壁上的腐蚀层、酥松结构均应清除干净；3预处理不得对检查并造成进一步的损伤和破坏；4井底不应有影响施工的积水，井壁不应有影响施工的渗水、凝结水现象。条文说明：6.2.1检查井内部条件是影响光固化贴片修复质量的主要控制因素之一，必须在施工之前对预处理后的检查并进行全面检测，确保检查井清洁并且无附着物，保证贴片材料能够顺利安装到预定位置，并达到最优的修复效果。内衬修复施工前应对检查并进行检测评估，并根据评估结果制定合理的预处理方案。6. 2.2检查井宜采用高压水射流进行清洗，清洗时应符合下列规定：1水流压力不得对井壁造成剥蚀、刻槽、裂缝及穿孔等损坏；2喷射水流不宜在检查井内壁某一局部停留过长时间；3对严重腐蚀的检查井应进行试喷，清洗水性、油性、黏着性附着垢压力应为20MPa30MPa,对硬质垢应为30MPa70MPa,确定合适压力后方可整座清洗；4采取人工高压水射流清洗作业应符合现行国家标准高压水射流清洗作业安全规范GB26148的有关规定。条文说明：6.2.2本条文规定使用高压水射流进行清洗作业时人员配置、制定计划、操作流程、安全防护及设备维护应符合高压水射流清洗作业安全规范GB26148的有关规定。6.2.3检查井清洗产生的污水和污物应从检查井内排出，污物处理应符合现行行业标准城镇排水管渠与泵站运行、维护及安全技术规程CJJ68中的有关规定，污水应合规排放至规定地点。条文说明：6.2.3本条文规定污物处理应符合现行行业标准城镇排水管渠与泵站运行、维护及安全技术规程CJJ68的相关规定，污水应安装临时泵以压力流方式接入下游排水管。6.2.4检查井出现结构性损坏时，应根据设计要求对检查井进行结构性修复。6.2.5检查井内壁局部缺损时应对内壁进行修补。条文说明：6.24、6.2.5本条文规定检查井出现结构性损坏或局部缺损时，应根据设计要求，使用其他工法进行修复，贴片内衬修复只适用用防腐修复。6.2.6原有检查井地下水位较高，产生严重渗漏时，应通过注浆等措施对漏水点进行止水处理。条文说明：6.2.6原有检查井地下水位较高，但是不一定会产生严重渗漏，如果发生严重渗漏，则需要通过注浆等措施对漏水点进行止水处理。6.2.7经探明的井周空洞应根据设计要求对检查井采取注浆等方式充填。条文说明：6.2.7本条文规定经探明的井周空洞根据设计要求采用注浆等方式充填后才可进行后续施工。6.2.8在进行内衬施工前，应由监理人员对预处理后的检查井进行现场检查，并应保存影像、文字等资料作为隐蔽工程的验收依据。条文说明：6.2.8本条文规定监理人员应在内衬施工前对预处理后的检查井进行记录，作为验收依据。6.3 底涂施工6. 3.1对于检查井壁有凹坑、裂痕、孔洞及基材处理时难以打磨至平整或圆弧平滑过渡的区域，应使用满足底涂施工要求的材料进行修补和找平。条文说明：6.3.1修补和找平的材料满足底涂施工要求，底涂施工要求的基材为混凝土及金属。7. 3.2底涂施工分为防水底涂和粘附底涂。条文说明：6.3.2底涂施工按照底涂功能划分为防水底涂和粘附底涂。8. 3.3底涂施工应在基层处理后进行，涂刷应均匀，不得出现漏涂、流挂等现象。条文说明：6.3.3底涂施工涂刷应均匀，漏涂、流挂现象会影响贴片铺衬，造成贴片安装的质量问题。9. 3.4粘附底涂施工应保证基面干燥；当基面潮湿、有水印或空气湿度大、井壁有凝结水珠等情况时，粘附底涂施工前应增设防水底涂施工。条文说明：6.3.4防水底涂施工视基面情况进行，如果基面干燥，可省略这一步骤，如果基面潮湿、有水印或空气湿度大、井壁有凝结水珠等，需要进行防水底涂施工，防止粘附底涂被稀释而造成贴片安装不牢固等现象。10. 3.5防水底涂树脂应采用AB双组分，体积配比为2：1,混合搅拌至均匀无色差，涂刷施工后养护不应小于1小时，邵氏硬度大于30后，方可进行下道工序。条文说明：6.3.5邵氏硬度可以用LX-A邵氏硬度计检查。11. 3.6粘附底涂涂刷施工时应避光，涂刷完成后可直接进行贴片粘贴施工。条文说明：6.3.6粘附底涂涂刷后可以直接进行光固化，也可以与后续贴片同时固化。6.4 贴片安装6. 4.1贴片应按照检查井实际形状、尺寸裁剪，且大小应便于粘贴施工，每侧边缘均应预留50mm100mm搭接宽度，用于片材之间搭接。条文说明：6.4.1相邻贴片安装采用搭接方式进行粘贴，两张贴片会有重合的搭接区域，故每张贴片应多裁出50mm1OOmm搭接宽度。7. 4.2贴片应采用吊入方式置入原有检查井，吊入前应将贴片对卷，捆扎应采取相应保护措施，避免捆扎处出现勒痕。条文说明：6.4.2贴片采用吊入方式置入原有检查井，捆扎处可以铺垫布料等材料，避免捆扎处出现勒痕，保护贴片稳定置入原有检查井。6. 4.3贴片铺衬应符合下列规定：1揭去贴片铺衬面薄膜，使贴片与基面均匀紧密贴合；2对于出现的小面积鼓泡，应戳出细孔，挤出空气，揉压密实。条文说明：6.43小面积鼓泡一般指直径为30mm以内的气泡。6. 4.4贴片搭接应符合下列规定：1因施工需要先固化局部片材时，应预留与后续贴片的搭接位置并采用遮光膜保护，宽度50mm-100mm；上下两层贴片的接缝应错开，错开距离不得小于50mm；2搭接时揭开搭接处上层薄膜，宽度应大于50mm,将贴片搭接在一起，盖回上层薄膜并压紧，搭接处截面圆弧应平滑过渡；3片材与基面的搭接端部界面，阴阳角处应增加1层贴片，搭接缝以及拐角和结构缝隙处应使用填缝胶进行密封处理；4当固化后的贴片仍需进行后续铺衬贴片或涂刷涂层时，在固化前应先将贴片上层薄膜缓慢揭开再进行固化。条文说明：6.4.4相邻贴片间的搭接口应错开，多重搭接时，采用品字型接口，严禁出现十字型搭接。6.5光固化施工6. 5.1贴片安装完成后应及时进行固化，并应符合下列规定：1贴片固化应采用紫外光辐照进行固化,辐照能量密度不应小于20mwcm2;2应根据施工面积大小配备灯具，灯具辐照距离宜为200mm-500mm；3单层贴片的固化时间宜为5minIOmin,双层贴片的固化时间宜为15min20min;4施工层数为三层及以上时，应分层固化，确保每层贴片均完全固化。条文说明：6.5.1贴片固化时间与固化灯具的功率及辐照距离有关，也跟材料本身的固化体系相关。具体根据材料和设备厂商提供的详细参数确定。6. 5.2紫外光固化设备应符合下列规定：1紫外光源应根据贴片厚度规格组装紫外光灯架；2紫外光固化时，紫外光灯架应持续工作；3光固化波长应与每个贴片产品上所提供的波长一致。条文说明：6.5.2本条文规定紫外线光固化时，需确保紫外光灯架的持续功能检测；每个贴片产品上所使用的光技术波长必须一致；需遵守贴片制造商所给出的使用何种型号参数的紫外线紫外光灯架。6.5.3每铺衬一层,均应检查前一层的铺衬质量，不应有起壳或脱层，当有毛刺和气泡等缺陷时，应进行处理。条文说明：6.5.3进行多层铺衬时，均应检查前一层的铺衬质量，出现缺陷时，应及时进行处理。6.6井口及管道接口处理6.6.1固化完成后检查井井口材料不得高于井盖下边缘。条文说明：6.6.1本条文规定固化完成后查看检查井井口材料，不得高于井盖下边缘。6.6.2内衬井与管道连接处应整齐，不得影响管道排水。条文说明：6.6.2本条文规定内衬井与管道连接处应切割整齐，不得影响管道排水功能。6.6.3检查井修复完成后，应对检查井井口、与管道接口进行密封处理。条文说明：6.6.3本条文规定检查并修复完成后，应对检查井井口、与管道接口进行密封处理。7工程验收7.1 一般规定7.1.1 进入施工现场所用的各类主材的规格、尺寸、性能等应符合本规程第4章的规定和设计要求。条文说明：7.1.1本条文规定施工现场所用的底涂、贴片、填缝胶的规格、尺寸、性能等应符合本规程第4章的规定和设计要求。7.1.2 现场取样检测应满足同一批材料在相同施工条件下固化样品1个，或者按照设计要求进行取样检测。条文说明：7.1.2本条文规定现场取样检测的固化样品是同一批材料在相同施工条件固化形成，或者按照设计要求进行取样检测。7.1.3 现场取样应在原材料上直接剪取；采取其它措施保证与实际修复同样工况环境条件下进行固化。条文说明：7.1.3本条文规定了两种取样方式，一是在原材料上直接剪取，二是采取其它措施保证与实际修复同样工况环境条件下进行固化。7.1.4 样品送检应满足下列要求：1应由第三方进行检测，并出具完整检测报告；2每个样品应有样品说明单，其内容至少包括下列信息：1）树脂类型、贴片生产商；2）施工日期、采样日期、采样方法；3）测试委托方、施工方签字确认。3当某项测试结果不满足质量要求时，应由贴片生产商、施工方和业主共同商议后确定增补测试项目。条文说明：7.1.4样品送检应由第三方进行检测，并出具完整检测报告；每个样品应有样品说明单；当某项测试结果不满足质量要求时，应由贴片生产商、施工方和业主共同商议后确定增补测试项目。7.1.5 修复后的检查井内应无明显湿渍，不得出现滴漏、线漏等渗水现象。条文说明：7.1.5贴片内衬法采用紫外光照射方式进行固化，7.1.6 单位工程经施工单位自检合格后，应由施工单位向建设单位提出验收申请。单位工程有分包单位施工时，分包单位对所承包的工程应按本规程进行验收，验收时总承包单位应派人参加；分包工程完成后，应及时地将有关资料移交总承包单位。条文说明：7.1.6本条文规定分包工程险收时，施工单位应派人参加；施工单位系指施工承包单位或总承包单位7.1.7 单位工程质量验收合格后，建设单位应按规定将竣工验收报告和有关文件，报工程所在地建设行政主管部门备案。条文说明：7.1.7建设单位应依据国务院第729号令建设工程质量管理条例及建设部第78号令房屋建筑工程和市政基础设施工程竣工险收备案管理暂行办法以及各地方的有关法规规章等规定，报工程所在地建设行政管理部门或其他有关部门办理竣工备案手续。7.2 原有检查井预处理I主控项目7.2.1原有检查井经检查，施工方案满足设计要求。检查方法：按现行行业标准城镇排水管道检测与评估技术规程CJJI81等有关规定进行检查；对照设计文件检查施工方案；检查原有检查井检测与评估报告、设计的洽商记录等。检查数量：全数检查。条文说明：7.2.1本条文规定按现行行业标准城镇排水管道检测与评估技术规程CJJ181等有关规定应对原有检查井全数检查。7.2.2原有检查井经预处理后，应无影响修复施工工艺的缺陷，检查井内表面应符合本规程第6.2.1条的规定。检查方法：观察或电视检测；检查预处理施工记录、相关技术处理记录。检查数量：全数检查。条文说明：7.2.2本条文规定采用观察或电视检测；检查预处理施工记录、相关技术处理记录等方式对预处理后的检查并全数检查。11一般项目7.2.3原有检查井的预处理应符合设计和施工方案的要求。检查方法：对照设计文件和施工方案检查检查井预处理记录，检查施工材料质量保证资料和施工检验记录或报告。检查数量：全数检查。条文说明：7.2.3本条文规定采用对照设计文件和施工方案检查检查井预处理记录，检查施工材料质量保证资料和施工检验记录或报告的方式，全数检查原有检查井的预处理是否符合设计和施工方案的要求。7.2.4按要求已进行检查井内表面基面处理、周边土体加固处理和结构强度恢复处理等，且应符合设计和施工方案的要求。检查方法：观察、检查施工记录、技术处理方案和施工检验记录或报告。检查数量：全数检查。条文说明：7.2.4本条文规定采用观察、检查施工记录、技术处理方案和施工检验记录或报告的方式，全数检查已进行检查井内表面基面处理、周边土体加固处理和结构强度恢复处理是否符合设计和施工方案的要求。7.3工程质量验收标准I主控项目7.3.1贴片内衬法修复后应按表4.0.4-2进行内衬材料性能检测。条文说明：7.3.1贴片内衬法修复应按表4.0.4-2中的测试方法对内衬材料的性能进行检测。7.3.2固化后内衬材料的厚度不得小于图纸设计值。单层施工内衬井壁厚为单层贴片厚度，多层施工内衬井壁厚应为内衬贴片固化后厚度的叠加。检查方法：对照设计文件用测厚仪、卡尺等量测，检查样品板检验记录并填入本规程附录表Ao检查数量：应量测每卷留取的样品厚度，取平均值作为壁厚代表值（平均壁厚）。条文说明：7.3.2本条文规定对照设计文件用测厚仪、卡尺等量测每卷留取的样品厚度，取平均值作为壁厚代表值（平均壁厚），检查样品板检验记录并填入本规程附录表A011一般项目7. 3.3贴片固化法修复后的检查井内表面质量应符合下列规定：1内衬井与原井内壁紧密贴合，不得有明显凹陷、空鼓等现象；2内衬井表面光洁、平整，无划伤、裂纹、磨损、孔洞、分层和软弱带等影响使用的缺陷；3内衬井气泡应满足设计要求，当设计无要求时，最大气泡直径不应超过10mm：4井壁无明显湿渍，不得出现滴漏、线漏等渗水现象。条文说明：7.3.3贴片固化法修复后的检查井内表面质量验收应包括内衬井与原井内壁紧密贴合，不得有明显凹陷、空鼓等现象；内衬井表面光洁、平整，无划伤、裂纹、磨损、孔洞、分层和软弱带等影响使用的缺陷；内衬井气泡应满足设计要求，当设计无要求时，最大气泡直径不应超过IOmrn；井壁无明显湿渍，不得出现滴漏、线漏等渗水现象。7.3.4修复后检查井表面光滑，过渡平顺。检查方法：观察或电视检查；或检查施工记录等。检查数量：全数检查条文说明：7.3.4本条文规定采用观察或电视检查、检查施工记录等方式全数检查修复后检查并表面。7.3.5内衬井与管道连接处应整齐，连接处密封处理符合设计要求，且密封良好、饱满密实，无渗漏水现象。检查方法：观察或电视检查；或检查施工记录等。检查数量：全数检查条文说明：7.3.5本条文规定采用观察或电视检查、检查施工记录等方式全数检查内衬井与管道连接处的密封情况。7.4竣工验收7.4.1应按现行国家标准给水排水管道工程施工及验收规范GB50268有关规定，组织验收、签署验收意见。条文说明：7.4.1本条文规定组织验收、签署验收意见应按现行国家标准给水排水管道工程施工及验收规范GB50268中管道附属构筑物的规定执行。7.4.2检查井光固化贴片内衬修复工程竣工验收应符合下列规定：1工程验收的质量验收应合格；2工程质量控制资料应完整；3工程有关安全及使用功能的检测资料应完整；4外观质量验收应符合要求。条文说明：7.4.2检查井光固化贴片内衬修复工程竣工脸收应包括工程脸收的质量险收应合格；工程质量控制资料应完整；工程有关安全及使用功能的检测资料应完整；外观质量脸收应符合要求。7.4.3检查井修复工程竣工验收的感观质量检查应包括下列内容：1检查井管口处理及渗漏水情况；2检查井附属构筑物位置、外形、尺寸情况；3合同、设计工程量的实际完成情况。条文说明：7.4.3检查并修复工程竣工脸收的感观质量检查应包括检查井管口处理及渗漏水情况；检查并附属构筑物位置、外形、尺寸情况；合同、设计工程量的实际完成情况。7. 4.4检查并修复工程竣工验收资料主要包括下列内容：1建设基本程序办理资料及开工报告；2修复前对原检查井的检测和评定报告；3竣工图纸和设计变更文件；4材料出厂合格证明、性能检验报告和进场验收记录等；5现场检测记录，现场取样检验报告；6所有施工过程的施工记录及施工检验记录；7工程质量验收记录；8修复后检查井的检测和评定报告；9施工、监理、设计、检测等单位的工程竣工质量合格证明及总结报告；10相关工程会议纪要、设计变更、业务洽商等记录；11质量事故、生产安全事故处理资料；12工程竣工图和竣工报告。条文说明：7.4.4检查井修复工程竣工验收资料主要包括建设基本程序办理资料及开工报告；修复前对原检查井的检测和评定报告；竣工图纸和设计变更文件；材料出厂合格证明、性能检验报告和进场验收记录等；现场检测记录，现场取样检验报告；所有施工过程的施工记录及施工检验记录：工程质量验收记录；修复后检查井的检测和评定报告；施工、监理、设计、检测等单位的工程竣工质量合格证明及总结报告：相关工程会议纪要、设计变更、业务洽商等记录；质量事故、生产安全事故处理资料；工程竣工图和竣工报告。7.4.5检查并修复工程竣工验收后，应将相应文件和技术资料按规定整理提交。条文说明：7.45本条文规定检查并修复工程竣工验收后，应将相应文件和技术资料按规定整理提交。附录A光固化贴片修复检查井预处理施工记录表A光固化贴片修复检查井预处理施工记录表工程名称施工路段修复井编号修复井内径内衬设计厚度建设单位监理单位设计单位施工单位序号检查项目施工前检查井内部要求1本规程第6.2.1条施工前，对检查井内部情况进行复查2本规程第6.2.1条检查井预处理后，检查井内表面应洁净，无污泥、垃圾、油脂及有机涂层等附着物，应无影响内衬修复的尖锐毛刺、凸起物、台阶现象3本规程第6.2.4条渗、漏水严重的检查井，应对漏水点进行止水或隔水处理4本规程第6.3.3条在经过处理的基层表面，应均匀地涂刷底涂，不得有漏涂、流挂等缺陷施工单位门检情况（盖章）施工员：技术负责人：日期：监理口位检查验收情况（盖章）现场监理：专业监理工程师：日期：建设单位检查验收情况（盖章）建设方代表：日期：附录B光固化贴片修复检查井工程验收记录表B光固化贴片修复检查井工程验收记录表工程名称施工路段修复井编号修复井内径内衬设计厚度建设单位监理单位设计单位施工单位序号检查项目质量情况1本规程第7,3.2条固化后内衬井的壁厚应用测厚仪、卡尺等量测，壁厚应符合设计
