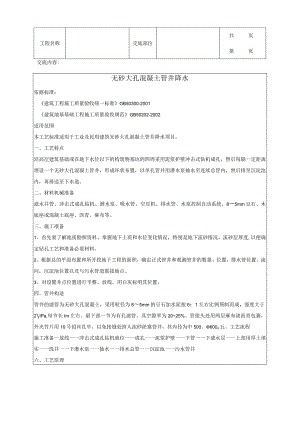

工程名称交底部位共页第页交底内容:无砂大孔混凝土管井降水依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002适用范围本工艺标准适用于工业及民用建筑无砂大孔混凝土管井降水项目。一、工艺特点沿高层建筑基础或在地下水位以下的构筑物基坑的四周采用泥浆护壁冲击式钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，以单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至下水道。二、材料机械准备滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、85mm豆石、木底座或混凝土底座、沥青、麻布等。三、施工准备1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度,以便确定钻孔工艺和准备必要材料。2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道联接地点。3、对设置井点位置进行平整、放线，用白灰标明其位置。四、管井构造管井的滤管为无砂大孔混凝土，采用粒径为85mm的豆石加水泥按6：1左右比例预制而成，强度大于2IPa,每节长Im左右。最下部一节为有孔滤管，其空隙率为2025%。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤人泥砂淤塞管井，其内径为中500、600o五、工艺流程施工准备一放线一一冲击式成孔钻机就位一一成孔一一泥浆护壁一一下管一一下滤水层一一上部用厚土填实一一洗井一一下潜水泵一一抽水一一排水总管一一沉淀池一一污水管井六、工艺原理工程名称交底部位共页第页交底内容：1、管井采用冲击式成孔机冲击成孔，孔的直径约Im左右，泥浆护壁。待冲孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。降水坡度环状形为1：IOo3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。降水井剖面示意七、质量要求1、大口井管降水施工的井深、井距必须根据设计要求定位、施工。2、降水深度要达到设计要求，其水位线位于基坑底部下0.05lm,边坡要求稳定。基坑干燥。3、大口井管抽水目前采用QY25扬程潜水泵抽水。泵位于井管内，距井盘底座约O.5m,用钢丝绳固定于井面,通过胶皮管将水从井中提至地面排掉，其中电器设备必须安装自制自控装置,根据水量大小，调整自控装置线、使之抽水和停抽时间相配达到施工需要。4、不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。5、大口井管全面抽水到土方开挖一般为35d。八、安全措施工程名称交底部位共页第页交底内容：1、进入施工现场必须戴安全帽。2、井打成后，要及时加盖，以防落人人员和物品。3、沿基础周围安装一条主排水管，一般为101.6152.4mm钢管，每个潜水泵与主管之间要用一单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。技术负责人:交底人:接交人:
