教案八-发动机动力不足、加速不良故障诊断与排除.docx

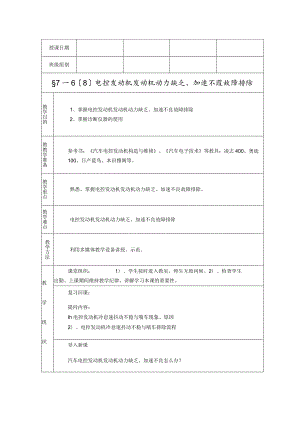

授课日期班级组别§7一68电控发动机发动机动力缺乏、加速不葭故障排除教学目的1、掌握电控发动机发动机动力缺乏、加速不良故障排除2、掌握诊断仪器的使用教教学准备参考书：汽车电控发动机构造与维修、汽车电子技术等教具：凌志400、奥迪100、日产蓝鸟、本田雅阁等。教学重点熟悉、掌握电控发动机发动机动力缺乏、加速不良故障排除。教学难点电控发动机发动机动力缺乏、加速不良故障排除教学方法利用多媒体教学设备讲授、示范。教学组织课堂组织：1）、学生按时进入教室，师生互致问候。2）、检查学生出勤、上课期间维持教学纪律。讲解学习本课的重要性。复习旧课：提问内容：Ih电控发动机冷怠速抖动不稳与喘车现象、原因2）、电控发动机冷怠速抖动不稳与喘车排除流程导入新课汽车电控发动机发动机动力缺乏、加速不良怎么办？讲授新课七入发动机动力缺乏、加速不良1、现象：发动机行驶无力，加速时发动机加速缓慢或发动机转速不升反而下降。2、原因：燃油系统油压过高或过低，喷油器喷油不良，传感器信号错误，点火高压低、能量小，点火正时不正确，气缸压力低，排气管堵等。3、检测步骤：【图14-8图7-115动力不足故障的检测步骤4、实例：例1某丰田皇冠车，加速无力且仪表板上“检查发动机”警告灯常亮。此时发动机ECU已查到有故障，用人工读码方法读取故障码为55（爆震传感器故障）。检查爆震传震传感器线路，发现插头脱落,插上后再去除故障码，故障排除。例2某奥迪V6车，行驶一段路程后再加速，发动机即出现抖动，且发动机转速不能上升，停熄一会儿又正常。根据故障现象，估计是加速时喷油量跟不上。接上油压表行驶时检测油压，发动机无故障时油压0.28MPa,当出现故障现象时油压下降至0.22MPa,停驶一会再检测，油压又恢复正常，拆下油泵，发现油泵滤网脏堵，油箱中燃油脏污。清洗油箱和油泵滤网，故障排除。安全措施1、注意平安操作，使用工具设备注意不要伤及自己及同学。2、比拟的重的教具必须要经过老师同意并在进行了平安防护才能移动。3、不经老师允许不得起动发动机，不得动用各类电源、用电设备或机械设备。4、严禁在实习场地打闹。5、严禁私自将各类实习用品带出实习场所。巡回指导一、集中指导发动机发动机动力缺乏、加速不良故障检测与排除二、个别指导针对学生在实习中出现的不同问题分别进行指导。教学过程结束指导发动机冷发动机动力缺乏、加速不良故障检测与排除布置作业作业八执行情况及体会
