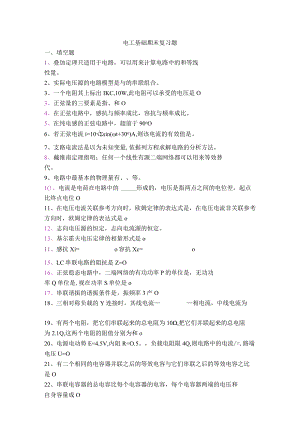

电工基础期末复习题一、填空题1、叠加定理只适用于电路，可以用来计算电路中的和等线性量。2、实际电压源的电路模型是与的串联组合。3、一个电阻其上标出IKC,10W,此电阻可以承受的电压是O3、正弦量的三要素是指、和O4、在正弦电路中，感抗与频率成比，容抗与频率成比。5、在纯电感的正弦电路中，超前于90oO6、若正弦电流i=10sin(t+30o)A,则该电流的有效值是。7、支路电流法是以为未知变量,依据列方程求解电路的分析方法。8、戴维南定理指明：任何一个线性有源二端网络都可以用来等效替代。9、电路中最基本的物理量有、等。1()、电流是电荷在电路中的形成的，电压是指两点之间的电位差，起点比终点电位O11、在电压电流关联参考方向时，欧姆定律的表达式是，在电压电流非关联参考方向时，欧姆定律的表达式是o12、志向电压源的恒定，志向电流源的恒定。13、基尔霍夫电压定律的相量形式是o11、感抗Xi=o容抗Xc=o15、LC串联电路的阻抗是Z=O16、正弦稳态电路中，二端网络的有功功率P的单位是，无功功率Q单位是,视在功率S单位是o17、串联谐振的谐振条件是，振频率3产O18、三相对称负载的Y连接时，其线电流相电流，中线电流为19、有两个电阻，把它们串联起来的总电阻为10,把它们并联起来的总电阻为2.1Q,这两个电阻的阻值分别为和o20、电源电动势E=4.5V,内阻R=O.5。，负载电阻限4Q,则电路中的电流/=,路端电压U=O21、有二个相同的电容器并联之后的等效电容与它们串联之后的等效电容之比是O22、串联电容器的总电容比每个电容器的电容，每个电容器两端的电压和自身容量成O23、沟通电路i=IOsin(10011t+113)A,则其有效值为,频率为,初相位为O24、在RLC串联正弦沟通电路中，当频率为f时发生谐振，当电源频率变为2f时电路为性负载。25、如图25所示为沟通电路的相量图，其中(a)图为电路；(b)图为电路。(a)(b)图2526、同一个三相对称负载接成同一电网中时，作三角形连接时的线电流是作星形连接时的,作三角形连接时的有功功率是作星形连接时的O27、三相负载接到三相电源中，若各相负载的额定电压等于电源线电压的1/6时，负载作连接。28、常用的志向元件有、等。29、电压是电路中两点间的电位,某点的电位是指该点与之间的电压。30、在电压电流关联参考方向下，元件的功率P=UI,若P>0的含义是,P8的含义是o31、欧姆定律的相量形式是。32、RLC串联电路的阻抗是Z=o33、串联谐振的谐振条件是,谐振频率f=o34、三相对称负载的连接时，其线电流与相电流的关系是,相位上线电流相电流30度。35、电位和电压是两个不同的概念。电路中的电位值是的，与参考点的选择有关；但两点间的电位差(电压)是的，与参考点的选择无关。36、额定值为“220V40W”的白炽灯，灯丝热态电阻的阻值为。假如把它接到UOV的电源上，实际消耗的功率为o37、如图37所示，已知E=50V,1=2A,R=20,则A点的电位是。图3738、已知正弦沟通电动势有效值为100V,周期为0.02s,初相位是一30，则其解析式为o39、在沟通电源电压不变、内阻不计的状况下，给RL串联电路并联一只电容器。后，该电路仍为感性，则电路中的总电流,电源供应的有功功率-40、RLC串联电路发生谐振时，若电容两端电压为100V,电阻两端电压为10V,则电感两端电压为,品质因数Q为。41、在处于谐振状态的RLC串联电路中，若电容不变，当电源电压频率减小时,电路呈性。42、三相电路的接法中，接法线电流等于相电流，接法线电压等于相电压。43、若三相异步电动机每相绕组的额定电压为380V,则该电动机应连接才能接入线电压为220V的三相沟通电源中正常工作。44、电网的功率因数越高，电源的利用率就越，无功功率就越。45、对称三相电路“对称”的含义是o在Y-Y三相对称电路中，相电压与线电压的关系是,相电流与线电流的关系是二、选择题1 .产生串联谐振的条件是（）oA.Xl>XcB.Xl<XcC.XL=XCD. XlXc E. Xl<Xc ）之间的相位角。A.线电压与线电流C.线电压与相电流B.相电压与线电流D.相电压与相电流2 .三相对称负载的功率，其中是（3 .当电源频率增加后,分别与灯泡串联的R、L、C3个回路并联,与（）串联的灯泡亮度增加。A.RB.LC.CD.R和LE.R和C4 .额定电压为220V的灯泡接在IlOV电源上,灯泡的功率是原来的（）oA.2B.4C.1/2D.1/45 .两只额定电压相同的电阻串联接在电路中，其阻值较大的电阻发热（）oA.相同B.较大C.较小6 .用叠加原理计算困难电路，就是把一个困难电路化为（）电路进行计算的。A.单电源B.较大C.较小D.R、L7 .电路主要由负载、线路、电源、（）组成。A.变压器B.开关C.发电机D.仪表8 .沟通电的三要素是指最大值、频率、（）0A.相位B.角度C.初相角D.电压9 .正弦沟通电的有效值等核最大值的（）oA.l/3B.1/2C.2D.0.710 .阻值不随外加电压或电流的大小而变更的电阻叫（）0A.固定电阻B.可变电阻C.线性电阻D.非线性电阻11 .三相星形接线的电源或负载的线电压是相电压的（）倍，线电流与相电流不变。A.3B.2C.1D.212 .在三相四线制中,当三相负载不平衡时,三相电压相等，中性线电流（）0A,等于零B.不等于零C.增大D.减小13、图示电路中若Z1=32sintAfi2=42sin（6;r+90°）A,则电流表读数为（）o（八）7A（B）5A（C）IA（D）A14 .串联谐振是指电路呈纯（）性。A.电阻B.电容C.电感D.电抗15 .串联电路中，电压的安排与电阻成（）。A.正比B.反比C.1:1D.2:116 .并联电路中，电流的安排与电阻成（）。A.正比B.反比C.1:1D.2:117 .在纯电感电路中，没有能量消耗，只有能量（）oA,变更B.增加C.交换D.补充18.串联电路具有以下特点（）。A.串联电路中各电阻两端电压相等B.各电阻上安排的电压与各自电阻的阻值成正比。C.各电阻上消耗的功率之和等于电路所消耗的总功率D.流过每一个电阻的电流不相等19.电容器并联电路有如下特点（）。A.并联电路的等效电容量等于各个电容器的容量之和B.每个电容两端的电流相等C.并联电路的总电量等于最大电容器的电量D.电容器上的电压与电容量成正比20 .对称三相电势在任一瞬间的（）等于零。A.频率B.波形C.角度D.代数和21、电路由（）和开关四部分组成。A.电源、负载、连接导线B.发电机、电动机、母线C.发电机、负载、架空线路D.电动机、灯泡、连接导线22、参考点也叫零点位点它是由（）的。A.人为规定B.参考方向确定的C.电位的实际方向确定的D.大地性质确定的23、线圈磁场方向的推断方法用（）oA.直导线右手定则B.螺旋管右手定则C.左手定则D.右手发电机定则24、正弦沟通电的幅值就是（）0A.正弦沟通电最大值的2倍B.正弦沟通电最大值C.正弦沟通电波形正负之和D.正弦沟通电最大值的倍25 .星形连接时三相电源的公共点叫三相电源的（）0A.中性点B.参考点C.零电位点D.接地点26 .一电感线圈接到f=50Hz的沟通电路中，感抗XL=50,若改接到f=150Hz的电源时，则感抗XL为（）A.150B.250C.,10D.6027 .一电感线圈接到f=50Hz的沟通电路中，感抗XL=50,若改接到f=10Hz的电源时，则感抗XL为（）A.150B.250C.10D.6028 .一电容接到f=50Hz的沟通电路中，容抗Xc=240C,若改接到f=150Hz的电源时，则容抗XC为（）0。A.80B.120C.160D.72029 .一电容接到f=50Hz的沟通电路中，容抗Xc=240C,若改接到f=25Hz的电源时，则容抗XC为（）oA.80B.120C.160D.48030 .无论三相电路是Y连接或连接,当三相电路负载对称时,其总功率为（）A.P=3UIcosB.P=PU+PV+PWC.P=3UIcosD.P=2UIcos31 .纯电容电路的电压与电流频率相同，电流的相位超前于外加电压为（C）A. 2B.3C. 2fD. 3f32 .纯电容电路的电压与电流频率相同，电流的相位超前于外加电压为8.纯电容电路的电压与电流频率相同，电流的相位超前于外加电压为()A.60oB.30oC.90oD.180°33、Rl和R2为两个串联电阻，已知Ri=4R2,若Ri上消耗的功率为IW,则R2上消耗的功率为()A.0.25WB.5WC.20WD.400W34、某RLC串联电路中，已知R、L、C元件两端的电压均为IO0V,则电路两端总电压应是()A.100VB.200VC.300VD.0V35、若电路中某元件两端的电压=36sin(314t-180°)V,电流i=4sin(314t+1800)A,则该元，件是()A.电阻B.电感C.电容D.无法推断36、在RLC并联沟通电路中，电路的总电流为()A./=Ir+IlIcB.I=+(l-c)2CI=M+6LTC)2D./=yjl+(+，C)237、选择三相负载连接方式的依据是()A.三相负载对称选接法，不对称选Y接法B.希望获得较大功率选接法，否则，选Y接法C.电源为三相四线制选Y接法，电源为三相三线制选接法D.选用的接法应保证每相负载得到的电压等于其额定电压38、电感是()元件。A.耗能B.储能C.整流D.有源39志向电压源的内阻为()。A.0B.ooC.有限值D.由外电路来确定40、几个志向电流源允许串联的条件为()。A.输出电流相等，且方向一样C .只须要输出电流方向一样 41、电容具有（）特性。A.通低频阻高频 B.隔直阻交B.只须要输出电流相等D.不受任何条件限制C.通直阻交D.隔直通交42、在RL串联的正弦电路中，假如电阻上电压为30伏，电感上电压为40伏,那么总电压为（）。A.70伏B.50伏C.10伏D.50安43、在三相四线制电路中，通常所说的220伏和380伏指的是电压的（）值。A.平均B.最大C.有效D.瞬时44、在RC并联的正弦电路中，假如电阻中电流为5A,总电流为13A,那么电容中电流为（）。A.8AB.12AC.18AD.14A45、工程上提高功率因素的方法是（）。A.串联电容B.串联电感C.并联电容D.并联电感46、 当三相沟通发电机的三个绕组接成Y形时，若线电压UBc=3802sintV,则相电压UB=（）OA.220sin（t+90o）VB.2202sin（t-30o）VC.220sin（t-150o）V47、正弦电路中下列关于有功功率、无功功率和视在功率的说法正确的是（）oA. S=P+Q B. S=P2+Q248 、 在电源内（ ）A.从负极指向正极C.没有方向C. S2=P2+Q2 D. Q2=S2+P2电动势的正方向是B.从正极指向负极D.无法推断49、某三条完全相同的电阻丝并联在一起时的阻值为20C,若将它们串联后接上U=36V的电压，则流过它们的电流是（）A.1AB.0.6AC.0.3AD.0.2A50、把一个30Q的电阻和80UF的电容器串联后，接到正弦沟通电源上，电容器的容抗为40,则该电路的功率因数为（）A.0.6B.O.75C.0.8D.151、如图2所示的电路中，当外接220V的正弦沟通电源时，灯A、B、C的亮度相同。当改接为220V的直流电源后，下述说法正确的是（）A. A灯比原来亮B. B灯比原来亮C. C灯比原来亮D.A、B灯和原来一样亮图252、在RLC串联的正弦沟通电路中，下列功率的计算公式正确的是A.S=P+QB.P=UIC.S=yJ02+（Ql-Qc）2D.P=S2+Q253、在对称的三相电源作用下，将一个对称三相负载分别拼成三角形和星形时,通过相线的电流之比为（）A.lB.3C.2D.354、电路是由（）等部分组成。a）电源、导线、元件b）电源、电阻c）电源、负载、导线、限制装置55、电路的基本物理量有（）oa）电流、电压、时间b）电压、电流、电功率c）电荷、电压、电流56、电路等效变换的条件是（）oa）电路的外部特性相同b）电路的内部特性相同c）电路的外部特性和内部特性都相同57、多个电阻串联时，第i个电阻的电压是Ui=（）oa）Ui=（GGi）Ub）Ui=（GiG）Uc）Ui=（RRi）U58、线性电路是指（）oa）电路中含有线性元件和非线性元件b）电路中只含有非线性元件C）电路中只含有线性元件59、叠加原理适用于（）。a）线性电路b）非线性电路c）线性电路和非线性电路60正弦量与相量的关系是（）oa）相等b）对应c）对应且相等61、正弦稳态电路中，电感元件的电压超前电流（）。a）0b）-90c）+9062、三相电路中三相Y形对称负载有如下关系()。a)Ul=Upb)Ul=3Upc)Up=3Ul63、一阶电路的全响应是指()oa)零状态响应b)零输入响应c)零状态响应和零输入响应64、图示(N)网络的戴维南等效电路为（八）图（八）(B)图(B)(C)图(C)(D)图(D)答：()65、WfBj(C)IDl图示电路中，电压源电压恒定iL(0.)=0, 1=0时闭合开关S后，i(t)为(A)2(l-el)A (C)3.6e4A(B)3.6(l-e,6l)A(D)0.5+0.5e,6tA答：()66图1-1中的电流/= ( ) oA) 4AB) 6A C) 8A67、图1-5所示电路已处于稳态。在* = 0时，开关k闭合，则i(。= ( ) oA)5AB)-2AC)3A D) 7A t-s三、推断题1 .电阻并联时，通过各个电阻的电流与其阻值成反比。（）2 .日常生活中说的1度电中的“度”是指电功率。（）3 .三相四线制电路中，中线上的电流肯定是零。（）4 .两个同频率正弦量相等的条件是最大值相等。（）5 .依据换路定理：在换路瞬间，电容电流和电感电压都不能跃变。（）6 .电压源和电流源等效变换前后电源内部是不等效的。（）7、三相对称负载星形和三角形连接时，其总有功功率均为尸=描线/线es为。（）8、纯电阻单相正弦沟通电路中的电压与电流，其瞬间时值遵循欧姆定律。（）9、电位凹凸的含义，是指该点对参考点间的电流大小。（）10、最大值是正弦沟通电在变更过程中出现的最大瞬时值。（）11、电动势的实际方向规定为从正极指向负极。（）12、一段电路的电压Uab=-10V,该电压事实上是a点电位高于b点电位。（）13、正弦量可以用相量表示，所以正弦量也等于相量。（）14、没有电压就没有电流，没有电流就没有电压。（）15假如把一个24V的电源正极接地,则负极的电位是-24V.（）16、电路中两点的电位分别是Vl=IOV,V2=5V,这1点对2点的电压是15V.（）17、有两个频率和初相位不同的正弦沟通电压Ul和u2,若它们的有效值相同,则最大值也相同.（）18、电阻两端的沟通电压与流过电阻的电流相位相同,在电阻肯定时,电流与电压成正比.（）19.正弦沟通电的周期与角频率的关系是互为倒数.（）20、视在功率就是有功功率加上无功功率.（）21、正弦沟通电中的角频率就是沟通电的频率.（）22、负载电功率为正值表示负载汲取电能,此时电流与电压降的实际方向一样.（）23、通过电阻上的电流增大到原来的2倍时，它所消耗的电功率也增大到原来的2倍。（）24、加在电阻上的电压增大到原来的2倍时，它所消耗的电功率也增大到原来的2倍。（）25、若干电阻串联时，其中阻值越小的电阻，通过的电流也越小。（）26、电阻并联时的等效电阻值比其中最小的电阻值还要小。（）27、电容C是由电容器的电压大小确定的。（）28、对称三相Y接法电路，线电压最大值是相电压有效值的3倍。（X）29、相线间的电压就是线电压。（）30、三相负载作星形连接时，线电流等于相电流。（）31、三相负载作三角形连接时，线电压等于相电压。（）32、沟通电的超前和滞后，只能对同频率的沟通电而言，不用频率的沟通电，不能说超前和滞后（）33、纯电感线圈直流电来说，相当于短路。（）34、三相对称电源接成三相四线制，目的是向负载供应两种电压，在低压配电系统中，标准电压规定线电压为380V,相电压为220V。（）35、在三相四线制低压供电网中，三相负载越接近对称，其中性线电流就越小。（）36、每相负载的端电压叫负载的相电压。（）37、电器设备功率大，功率因数当然就大。（）38、降低功率因数，对保证电力系统的经济运行和供电质量非常重要。（）39、三相电动势达到最大值的先后次序叫相序。（）40、从中性点引出的导线叫中性线，当中性线干脆接地时称为零线，又叫地线。（）41、从各相首端引出的导线叫相线，俗称火线。（）42、有中性线的三相供电方式叫三相四线制，它常用于低压配电系统。（）43、不引出中性线的三相供电方式叫三相三线制，一般用于高压输电系统。（）44、某点电位凹凸与参考点有关，两点之间的电压就是两点的电位差。因此，电压也与参考点有关。（）45由欧姆定律可知，导体电阻的大小与两端电压成正比，与流过导体的电流成反比。（）46、在电容器串联电路中，电容量较小的电容器所承受的电压较高。（）47、谐振电路的品质因数越小，电路的选择性越好，通频带越宽。（）48、戴维南定理适用于任何一个二端网络。（）四、简答题1、叠加原理的内容是什么？2、简述基尔霍夫电压定律的内容？简述基尔霍夫电压定律的内容？3、简述戴维南定理的内容？4、串联谐振的条件及基本特征是什么？5、简述三相四线制的中线作用？6、简述“对外等效”的概念？7、简述最大传输定理？8、简述正弦沟通电的三要素？9、如何提高功率因数？10、简述三相电路中星形连接和三角形连接中线电压和相电压、线电流和相电流之间的关系？11、简述三相电路的总功率？12、什么是换路定律？五、计算题1、用节点电压法求下图电路中各支路电流。2、求如下二端（ab端）网络的戴维南等效电路？若在ab端外接电阻R=2C,求流过此外接电阻的电流I=?ob3、电路如下图所示，已知R=2C,L=2H,C=0.25F,Vs=102cos2t,求回路电流的瞬时值。4、电路如下图所示，1=0时开关闭合，闭合前电路处于稳定。求t>0时的电感电流。5、如图所示，求电压Uab=?6、如图所示，用节点电压法求电路中的I=?7、如图所示的正弦稳态电路,8、I下图所示，求Vab=?9、试求图示电路中a、b两点之间的开路电压。若在a、b之间接入一个Rab=IC的电阻，问通过该电阻的电流为多少？10、列出图示电路的节点电压方程组。12、图示电路中US、IS恒定,电路原己稳定。已知：RI=R2=R3=2Q,R4=IdC=IF,Is=IA,Us=2Vo试求t=0时将开关由位置T合至“2”后的电流i。13、电路如图1所示，求单口网络的戴维南等效电路。（10分）14、电路如图2所示，求电流ii、i2及电压U。（10分）15、已知额定电压为220V的对称三相负载，其阻抗值为Z=30+j40Q,今欲接入线电压为380V的三相电网中，应如何连接？并求其总有功功率。（10分）16、如图4所示电路，原己稳定，己知：R=500,R2=100,C=IOoF,k=0.6A,t=0时,将开关S断开。求S断开后的UC（I）、ic（I）和L（t）O（10分）17、在RLC串联的正弦沟通电路中，已知电阻R=15C,感抗Xl=80C,容抗Xc=60d电阻上电压有效值Ur=3OV,试求：(12分)(1)电流有效值I(2)总电压有效值U(3)总有功功率P(4)总无功功率Q(5)总视在功率S(6)电路的功率因数cos18、在如图4所示电路中，R=RZ=R尸RFR5=12。，分别求S断开和S闭合时AB间等效电阻RABo图419、已知E=20V,E2=40V,电源内阻不计，电阻R1二4。，R2=100,R3=40,求各支路电流。20、在RLC串联沟通电路中，已知R=30Q,L=21mH,C=40UF,电路两端沟通电压u=311sin314tVo求：(1)电路阻抗；(2)电流有效值：(3)各元件两端电压有效值：(4)电路的有功功率、无功功率、视在功率。(5)电路的性质。21、如图5所示为双量程的电压表,其量程分别为IOV和50V,已知对应于IOV量程时电压表内阻R尸20KQ(包括表头内阻)，求R2。22、在图6所示电路中，己知E=120V,E2=130V,R=IOQ,R2=2,R3=IOQ,求各支路电流和Uabo图623、在电阻、电感、电容串联谐振电路中，电阻R=50C,电感L=5mH,电容C=50pF,外加电压有效值U=IOmV。求：（1）电路的谐振频率；（2）谐振时的电流；（3）电路的品质因数；（4）电容器两端的电压。24、有一个对称三相负载，每相的电阻R=6Q,X1=8,分别接成星形、三角形接到线电压为380V的对称三相电源上。求：（1）负载作星形联接时的相电流、线电流和有功功率；（2）负载作三角形联接时的相电流、线电流和有功功率。25电路如图所示，Us=6V,Is=3A,R=R3=2,R2=R4=lQ,试用叠加定理求图中流过R3的电流ho26、电路如图所示，已知6=220NOOV,R=40,Xl=30,Xc=30o（1）分别求电阻、电容及电感上的电压降的相量值，（2）计算电路的有功功率P、无功功率Q、视在功率S。÷ O-XLXcT27、如图所示，求解换路后的电流及电压的变更规律。U> SSS5-IHIv28、图3-2所示电路已处于稳态，=0时，开关Kl打开而L闭合，求t0时的电压和电流可。（用三要素法求解）（8分）8
