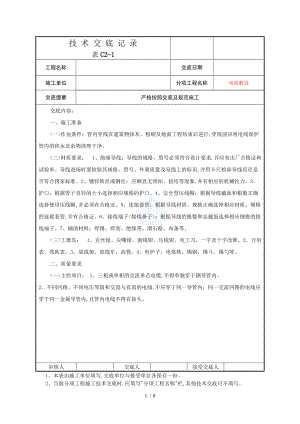

.技 术 交 底 记 录表C2-1工程名称交底日期施工单位分项工程名称电线敷设交底提要严格按照交底及规范施工交底内容：一、施工准备<一>作业条件：管内穿线在建筑物抹灰、粉刷及地面工程结束后进行,穿线前应将电线保护管内的积水及杂物清理干净。<二>材质要求： 1、绝缘导线：导线的规格、型号必须符合设计要求,并应有出厂合格证和试验单。导线进场时要检验其规格、型号、外观质量及导线上的标识,并用卡尺检验导线直径是否符合国家标准。2、镀锌铁丝或钢丝：应顺直无背扣、扭结等现象,并有相应的机械拉力。3、护口：根据管子直径的大小选择相应规格的护口。4、安全型压线帽：根据导线截面和根数正确选择使用压线帽,并必须有合格证。5、连接套管：根据导线材质、规格正确选择相应材质、规格的连接套管,并有合格证。6、接线端子<接线鼻子>：根据导线的根数和总截面选择相应规格的接线端子。7、辅助材料：焊锡、焊剂、绝缘带、滑石粉、布条等。<三>工器具： 1、克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。2、万用表、兆欧表。3、放线架、放线车、高凳。4、电炉子、电烙铁、锡锅、锡斗、锡勺等。二、质量要求<一>主控项目： 1、三相或单相的交流单芯电缆,不得单独穿于钢导管内。2、不同回路、不同电压等级和交流与直流的电线,不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内,且管内电线不得有接头。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技 术 交 底 记 录表C2-1编号工程名称交底日期施工单位分项工程名称电线敷设交底提要严格按照交底及规范施工交底内容：<二>一般项目： 1、电线、电缆穿管前,应清除管内杂物和积水。管口应有保护措施,不进入接线盒<箱>的垂直管口穿入电线、电缆后,管口应密封。2、线槽敷线应符合下列规定： <1>电线在线槽内有一定余量,不得有接头。电线按回路编号分段绑扎,绑扎点间距不应大于2m； <2>同一回路的相线和零线,敷设于同一金属线槽内； <3>同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离,或采用屏蔽电线且屏蔽护套一端接地。三、工艺流程选择导线穿带线扫管带护口放线及断线导线与带线的绑扎管内穿线导线连接接头包扎线路检查绝缘摇测四、操作工艺<一>选择导线： 1、根据设计图纸要求,正确选择导线规格、型号。2、导线的分色：穿入管内的干线可不分色。为了保证安全和施工方便,在线管出口处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N<中性线>为淡兰色,PE<保护线>为绿黄双色。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称交底日期施工单位分项工程名称电线敷设交底提要严格按照交底及规范施工 <二>穿带线： 1、带线用1.22.0mm的铁丝,头部弯成不封口的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有20cm的余量。2、如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,防止被其他人员随便拉出。3、当穿带线受阻时,采用两端同时穿带线的办法,将两根带线的头部弯成半圆的形状,使两根带线同时搅动,使两端头相互钩绞在一起,然后将带线拉出。<三>扫管：将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内的浮锈、灰尘、泥水等杂物清除干净。<四>带护口：按管口大小选择护口,在管子清扫完后将护口套入管口上。在钢管<电线管>穿线前,检查各个管口的护口是否齐全,如有遗漏或破损均应补齐和更换。<五>放线及断线： 1、放线前应根据图纸对导线的品种、规格、质量进行核对。2、放线：对整盘导线放线时,将导线置于放线架或放线车上,放线避免出现死扣和背花。3、断线：剪断导线时,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的12出户导线的预留长度为1.5m。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称交底日期施工单位分项工程名称电线敷设交底提要严格按照交底及规范施工<六>导线与带线的绑扎： 1、当导线根数为23根时,可将导线前端的绝缘层剥去,然后将线芯直接与带线绑回头压实绑扎牢固,使绑扎处形成一个平滑的锥体过渡部位。2、当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固,使绑扎接头处形成一个平滑的锥体过渡部位,便于穿线。<七>管内穿线： 1、当管路较长或转弯较多时,要在穿线的同时向管内吹入适当的滑石粉。2、两人穿线时,一拉一送,配合协调。3、穿线时应注意下列问题：不同回路、不同电压和交流与直流的导线,不得穿入同一根管子内,但同类照明的几个回路,可穿入同一根管内,但管内导线总数不应多于8根。同一交流回路的导线必须穿于同一钢管内。导线在管内不得有接头和扭结,其接头应在接线盒内连接。管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40。导线穿入钢管时,管口处应装设护口保护导线；在不进入接线盒<箱>的垂直管口,穿入导线后应将管口密封。敷设于垂直管线中的导线,当超过下列长度时应在管口处和接线盒中加以固定： 1>截面积为50mm及以下的导线为30m； 2>截面积为7095mm2的导线为20m；。 八导线连接1、导线连接时,必须先削掉绝缘去掉导线表面氧化膜,再进行连接、加锡焊、包缠绝缘,同时导线接头必须满足下列要求：导线接头要紧密、牢固不能增加导线的电阻值。导线接头受力时的机械强度不能低于原导线的机械强度。导线接头包缠绝缘强度不能低于原导线绝缘强度。导线连接要牢固、紧密、包扎要良好。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称交底日期施工单位分项工程名称电线敷设交底提要严格按照交底及规范施工交底内容：2、导线的连接应符合下列要求：当设计无特殊规定时,导线的连接方法有：绑扎、套管连接、接线鼻子连接和压线帽连接。绑扎连接处的焊锡缝应饱满,表面光滑；焊剂应无腐蚀性,焊接后应清除残余焊剂。套管、接线鼻子和压线帽连接选用与导线线芯规格相匹配,压接时压接深度、压口数量和压接长度应符合产品技术文件的有关规定。剖开导线绝缘层时,不应损伤线芯；线芯连接后,绝缘带应包缠均匀紧密,在接线鼻子的根部与导线绝缘层间的空隙处,应采用绝缘带包缠严密。在分支连接处,干线不应受到支线的横向拉力。3、导线在盒<箱>内导线连接：单芯线并接接法：三根及以上导线连接时,将连接导线绝缘台并齐合拢,在距绝缘台约15mm处用其中一根线芯,在其连接端缠绕5圈后剪断,把余头并齐折回压在缠绕线上,见图a。两根导线连接时,将连接导线绝缘台并齐合拢,在距绝缘台约15mm处用两根线芯捻绞2圈后,留余线适当长后剪断折回压紧,见图b。图a单芯线并接头图二盒内不同线径导线接头审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称交底日期施工单位分项工程名称电线敷设交底提要严格按照交底及规范施工交底内容：单芯铜导线压线帽压接：适用1.O4.0mm2。的24根导线连接。将导线绝缘层剥去15mm<按帽的型号决定>清除导线表面氧化物,按规格选用适当的压线帽,将线芯插入压线帽的压接管内,若填不实,可将线芯折回头<削长加倍>,填满为止。线芯插到底后。导线绝缘应和压接管口平齐,并包在帽壳内,用专用压接钳压实即可。多芯铜导线的倒人字连接：倒人字连接时,按导线线芯的结合长度,剥去适当长度的绝缘层,并各自分开线芯进行合拢,用绑线进行绑扎,绑扎长度应为双根导线直径的5倍,见图三。图三多芯铜导线倒人字连接铜导线与端子连接：多股导线可采用与导线同材质且规格相应的接线端子压接。将、导线绝缘层削去后,清除导线表面的氧化物将线芯紧紧地绞在一起,同时也要清除接线端子孔内的氧化膜,然后将线芯插入到接线端予孔内,导线外露部分为12mm,用压接钳压紧即可,见图四。图四审核人交底人接受交底人技 术 交 底 记 录表C2-1编 号工程名称交底日期施工单位分项工程名称电线敷设交底提要严格按照交底及规范施工交底内容：4、铜导线连接的锡焊：铜导线连接好后,要用锡焊焊牢,应使用溶解的焊剂,流入接头处的任何部位,以增加机械强度和良好的导电性能,并避免锈蚀和松动,焊锡时锡焊应均匀饱满,表面有光泽、无尖刺。先在连接部位上涂上焊料<常用焊锡膏,不得使用酸性焊剂,因为它有腐蚀铜质的缺陷>,根据导线截面不同,焊接方法也不同,无论采用哪种焊法,为了保证接头质量,从导线线芯清洁光泽到接线焊接,应尽可能时间短,否则会增加导线氧化程度,影响焊接质量。<九>接头包扎：首先用橡胶<或粘塑料>绝缘带将其拉长2倍从导线接头处始端的完好绝缘层开始,缠绕12个绝缘带幅宽度后,再以半幅宽度重叠进行缠绕,在缠绕过程中应尽可能的收紧绝缘带,缠到头后在绝缘层上缠绕12圈后,再进行回缠。回缠完成后再用黑胶布包扎,包扎时要衔接好,以半幅宽度压边进行缠绕,同时在包扎过程中收紧黑胶布,使导线接头两端应用黑胶布封严密。<十>线路检查绝缘摇测： 1、线路检查：导线的连接及包扎全部完成后,应进行自检和互检,检查导线接头及包扎质量是否符合规范要求及质量验评标准的规定； 2、绝缘摇测：线路的绝缘摇测一般选用500V量程为O500M的兆欧表。兆欧表上有三个分别标有"接地<E>"；"线路<L>""保护环<C>"的端钮。可将被测两端分别接于"E"和"L"两个端钮上。3、摇测方法：线路摇测必须分两次进行：管内导线穿完后在电气器具未安装前进行各支路导线绝缘摇测。首先按户进行将灯头盒内的导线分开,开关盒内的导线连通,分别摇测照明<插座>支线、干线的绝缘电阻。一人摇测,一人及时读数,摇动速度应保持在120rmin左右,读数应采用1min后的读数为宜,并应做好记录。照明器具全部安装完后在送电前,再按系统、按单元、按户摇测一次线路的绝缘电阻。首先将线路上的开关、刀闸、仪表、设备等置于断开位置,一人摇测,一人及时读数,摇动速度应保持在120rmin左右,读数应采用1min后的读数为宜,并做好记录竣工归档,确认绝缘电阻的摇测无误后再进行送电试运行。审核人交底人接受交底人技 术 交 底 记 录表C2-1编 号工程名称交底日期施工单位分项工程名称电线敷设交底提要严格按照交底及规范施工交底内容：五、成品保护1、穿线时不得污染设备和建筑物品,应保持周围环境,活完料清。用高凳及其他工具时,应注意不得碰坏其他设备和门窗、地面、墙面等。2、在接、焊、包全部完成后,应将导线的接头盘入盒、箱内,并封堵严实,以防污染。同时应防止盒、箱内进水。穿线时不得遗漏带护口。3、穿线后导线不应有破损及被灰浆污染,穿线后管口应有防止积水及潮气侵入的措施。六、应注意的质量问题；1、施工中存在护口遗漏、脱落、破损及管径不符等现象。因操作不慎而使护口遗漏或脱落者应及时补齐,护口破损与管径不符应及时更换。2、铜导线连接时,导线的缠绕圈不足5圈,未按工艺要求连接的接头均应拆除重新连接。导线连接处的焊锡不饱满,出现虚焊、夹渣等现象。焊锡的温度要适当,涮锡要均匀。涮锡后应用布条及时擦去多余的焊剂,保持接头部分的洁净。3、导线线芯受损是由于用力过猛和剥线钳使用不当造成的,削线应根据线径选用刀口合适的剥线钳。多股软铜线涮锡遗漏,应及时进行补焊锡。4、接头部分包扎不平整、不严密。应按工艺要求重新进行包扎。审核人交底人接受交底人技 术 交 底 记 录表C2-1编 号工程名称交底日期施工单位分项工程名称电线敷设交底提要严格按照交底及规范施工交底内容：5、线路的绝缘电阻值偏低。管路内可能进水或者绝缘层受损都将造成线路的绝缘值偏低。应将管路中的泥水及时清净或更换导线。七、应注意的安全问题1、管子穿带线时,不得嘴对管口呼唤、吹气,防止带线弹力勾眼。穿带线时应协调配合防止管口挤手。2、用兆欧表测定线路电阻时,应防止有人触及正在测定中的线路和设备,雷电气候下禁止测定线路绝缘。审核人交底人接受交底人9 / 9
