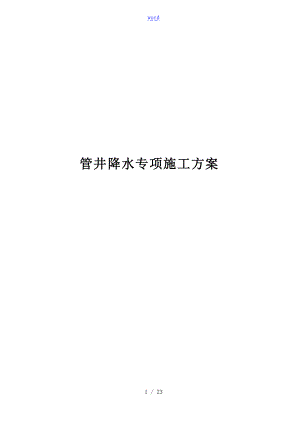

管井降水专项施工方案设计.doc

word管井降水专项施工方案21 / 23目录一、编制依据1二、工程地质与水文概况1、工程概况1、水文地质概况2、地基土渗透性3三、降水设计方案4、设计说明4、设计参数与管网组成4、降水井平面布置4四、施工计划6、测量放线6、施工用电、用水配置6、施工进度计划从开工令下发算起6、打井机械与井点设备6、人员的组织与安排7五、施工工艺8六、降水井质量要求11七、降水过程的控制11八、降水工程质量保证措施12、降水管理12、施工技术措施12、生产设备准备12、质量措施13九、成品保护与环保措施13十、降水对周围环境影响与防治措施14、对周围环境的影响14、防措施14十一、主要安全技术措施15十二、基坑降水应急预案16十三、计算书17、计算依据17、水文地质资料17、管井降水1计算书17、管井降水2计算书19一、编制依据1、建筑基坑支护技术规程JGJ 120-20122、建筑与市政降水工程技术规JGJ/T111-20163、建筑施工计算手册江正荣编著4、基坑降水手册天强编著5、施工现场临时用电安全技术规JGJ 46-20056、建筑施工安全检查标准JGJ59-20117、施工现场临时用电安全技术规JGJ46-20058、建筑工程施工现场供电安全规GB50194-20149、管井技术规GB 50296-201410、危险性较大的分局部项工程安全管理方法建质200987号文11、本工程施工图纸12、本工程施工组织设计二、工程地质与水文概况2.1、工程概况1、工程根本情况工程名称：工程地点： 建筑面积：建筑高度：主体结构形式： 2、各责任主体名称建设单位:设计单位:勘察单位:监理单位: 施工单位: 3、方案说明等：根据实际情况补 附图2.2、水文地质概况根据实际情况1、勘察期间为枯水期，各勘探点均见到了地下水，稳定水位深度为0.40m3.60m，相应的高程为1311.351314.35m，属潜水类型，主要由大气降水与场地南侧鸳鸯湖侧向补给。据工程地质调查，场地地下水位年变化幅度小于1.0m。2、场地地下水抗浮设防水位由于无地下水长期水位观测资料，按勘察期间实测最高水位再考虑地下水年变化幅度，抗浮设防水位可按实测最高水位上升1.0m考虑。3、场地地下水在干湿交替作用下对混凝土结构具弱腐蚀性，无干湿交替作用时对混凝土结构具弱腐蚀性；对钢筋混凝土结构中钢筋在长期浸水时具微腐蚀性，在干湿交替时具弱腐蚀性；地基土对混凝土结构具弱腐蚀性，对钢筋混凝土结构中的钢筋均具微腐蚀性图纸设计和地勘报告所用高程不一样，换算方法见设计文件。表2.1 地基土野外特征地层编号年代成因岩 性 描 述层厚m层底深度m层底高程mQ4ml杂填土：杂色，稍湿，结构松散，含少量建筑垃圾与生活垃圾，该层土堆积时间约为5年。Q4al+pl松散细砂：黄褐色，稍湿，松散状态，矿物成分主要为石英、长石、云母等，颗粒形状呈星点状。局部夹有粉土薄层。Q4al+pl稍密细砂:黄褐色，饱和，稍密状态，矿物成分主要为石英、长石、云母等，颗粒形状呈星点状，砂质较纯净。Q4al+pl中密细砂:黄褐色，饱和，中密状态，矿物成分主要为石英、长石、云母等，颗粒形状呈星点状。Q4al+pl密实细砂:黄褐色，饱和，密实状态，矿物成分主要为石英、长石、云母等，颗粒形状呈星点状。局部含有少量圆砾。本次勘察未钻穿该层，最大揭露厚度11.2m，最大钻探深度20.00m。因本方案针对单体原始高程较低，从第二层算起。2.3、地基土渗透性根据实际情况勘察单位给出水文资料有限，下表为本地实际情况得出的经验值，取地基土野外特征表的第层为下表第1层，试取30米为潜水层底部。表2.2 地基土渗透性土层编号土层名称厚度 (m)渗透系数(m/d)渗透性1松散细砂28透水2稍密细砂38透水3中密细砂58透水4密实细砂258透水三、降水设计方案3.1、设计说明根据实际情况3.2、设计参数与管网组成1、本工程降水设计见后附计算书，本工程降水井的直径、井深、数量如下表：表2.3 降水井直径、井深、数量宁东基地鸳鸯湖污水处理厂工程(事故暂存池)降水井数量(个)47井深(m)16直径(mm)4002、降水井均采用无砂混凝土管径为400mm两构筑物中间有一排井，可供水位观测。3、排水系统：井中抽水管采用50mm消防带与泵连接，井外排水管采用50mm软塑管，基坑周边每80米设置蓄水池(3m*3m*2m)一个、共计8个，采用直径160PVC管连接，假如高程无法自然排水，采用污水泵加压明沟污水泵共用、备用3台，出口接采用2根直径300波纹管引至500米以外自然排水沟。在基坑换填边外设置1米深排水明沟，每隔40米设置简易蓄水装置一个，共12个，抽水装置为6Kw污水泵12个。3.3、降水井平面布置1、降水井布置图 图中附说明四、施工计划4.1、测量放线 测量放线依据现场红线桩为基准总成，仪器采用ZT15全站仪，并根据井点布置图放线定位。放线经复核后报监理部门确认方可进展施工。4.2、施工用电、用水配置1、施工用电直接从配电房接入，500kVA能完全满足降水用电负荷。2、依据用水设备和施工经验，需用水量5-10m3/h，直径50mm管，就能满足施工用水。4.3、施工进度计划从开工令下发算起1、打井作业10天2、管网与水泵安装8天打井作业第四天开始。3、预降水15天管网安装完毕。4、持续降水持续到场区回填工程完毕。4.4、打井机械与井点设备1、材料计划表4.1 主要材料用量表序号项目型号单位数量备注1无砂滤水管1米根723直径4002底座井盘1米根47直径4003160PVC管4米根350配件另计4碎石2-5mmm3187滤料5铁丝8#kg4726纱布网平米m29677动力总分配箱300A个18二级分配箱100A个108开关箱个个5910电缆BLX3*35+2*16(m)m985铝11电缆VV-3*4+2*2.5(m)m4130铜12砼C20m3封井与蓄水池13砖普通砖m352蓄水池2、设备计划表4.2 主要设备用表序号设备名称规格型号单位数量备注1钻机设备回转/冲击钻机钻井机JZJ-100台22高压水泵100TSW-7台13潜水泵功率4kw台50备用3台4污水泵功率6kw台15备用3台5泥浆泵FY-50台16电焊机BX3-500台1根据单井涌水量管井选择安装4m3/h根据实际情况调整泵量大小，以便更好地控制水位潜水泵进展抽水，扬程不小于26m，功率4KW,泵的大小根据施工时实际情况最终确定。4.5、人员的组织与安排1、降水组织机构项目经理技术总工现场工程师机械班组降水班组钻井班组水电班组降水质量员现场安全员施工测量员2、劳动力安排工种施工队长测量员水电工机械工钻井工降水工人数个1人1组1人1人10人4人五、施工工艺施工工艺如如下图：井点测量定位钻 孔钻 孔 定 位清 孔吊放降水管回填过滤层封 口洗 井安装控制电路安装水泵试抽水降水井正常工作封 井土 造 浆泥 浆 池沉 淀 池泥 浆 排 放预制砼降水管进场1、测量定位按施工图放出井的中心点。正常情况下井位偏差不宜大于0.5m，因障碍物影响偏差过大时，应验算不利点降深。井位应设立显著标志，必要时用钢纤打入地面以下300mm，并灌石灰粉作标记。2、钻孔定位以定好的井位点为中心，700mm为直径作圆，向下开0.50m作为井口。深度以见原状土为准，确认无地下管线与地下构筑物后放护筒，护筒外侧填粘土封隔好表层杂填土，以防钻井冲洗液漏失。3、桩机就位桩机就位时需用水准仪找平，做到稳固、周正、水平，以保证钻进过程中的钻机稳定。起落钻塔必须平稳、准确。钻机就位偏差应小于20mm，钻塔垂直度偏差应小于1%。4、钻井钻进过程中要随时观察冲洗液的流损变化，水的补充要随冲洗液的流损情况与时调整，一般应保持冲洗液面不低于井口下1米，当钻遇卵石层，冲洗液大量流失时，应加大补水量，必要时应投入适量的泥土形成一定粘度的泥浆以控制冲洗液漏失，防止塌孔事故。钻进中发现塌孔、斜孔时应与时处理。缩孔时应经常提动钻具修扩孔壁，每次冲击时间不宜过长，防止卡钻。用反循环钻机向下钻孔，钻至要求深度。、反循环是将压缩空气通管路送至气水混合室，使其与钻杆的水掺混，从而形成比重小于1的掺气水流。在钻杆外侧水柱压力的作用下，钻杆掺气水流挟带泥浆不断上升，将泥浆水排出井外。、钻进时要不断向孔大量供水，使孔水位高出地下水位，利用水位差所产生的静水压力保持孔壁稳定。、从加接钻杆的数量和入水深度判断钻进深度。、预计达到设计深度并深入0.50m1m时，停止钻进。5、换浆钻孔至设计深度后一般应大于设计深度的0.5m1.0m，反循环钻进应将钻头提高0.5m左右，然后注入清水继续启动反循环砂石泵替换泥浆，冲击钻如此用抽筒将孔底稠泥掏出，并加清水稀释，直到泥浆密度接近1.05g/cm³，粘度为1820s。现场观察一般以换浆后泥浆不染手为准。替浆过程中，应按排泥浆的清运或排放工作。6、下管、检查井管有无残缺、断裂与弯曲情况。、将底层管堵与第一节井管公母接口接上，在外对称放上三根竹枇，用铁丝固定两圈。、将提升用钢丝绳一头固定在井字架上，另一头套住管堵凹槽稳定后下降。、使井管居于井孔正中，防止倾斜，并固定。、下降第二节井管时，注意连接的公母接口，动作要轻缓，不能猛降猛放。、井管安放应力求垂直并位于井孔中间；管顶部比自然地面高300mm左右。井管过滤局部应放置在含水层适当的围。7、填料安装完井管后，在无砂滤水井管外侧与井壁之间填砾料。 、碎石应缓慢填入，防止冲歪井管，一次不可填入过多，粒径为25mm，含泥量5%。 、接近井口1.50m处，用粘土封严，以防地面水、雨水流入。、井管下入后，与时在井管与土壁间填充碎石填料。不得用装载机直接填料，应用铁锹下料，以防分层不均匀和冲击井管，填料要一次连续完成。8、洗井冲击成孔的降水井一般都采用泥浆钻进，洗井应在下管填砾后8小时进展，以免时间过长，影响降水效果。、将空压机空气管与喷嘴放进井，先洗上面井壁，然后逐渐将水管下入井底。工作压力不小于0.7mpa，排风量大于6m³/min。、管周围填滤料后，安设水泵前应按规定先清洗滤井，冲除沉渣。一般采用压缩空气洗井法，其原理是当压缩空气通到井管下部时，井管中为气水混合物，密度小于1，而井管外为泥水混合物，密度大于1，这样管外就产生了压力差，井管外的泥水混合物，在压力差的作用下流进管，于是井管就变成了气、水、土三相混合物，其密度随掺气量的增加而降低，三相混合物不断被带出井外，滤料中的泥土成分越来越少，直至清洗干净。当井管泥砂多时，可采用“憋气沸腾的方法，即采取反复关闭、开启管上的气水土混合物的阀门，破坏井壁泥皮。在洗井开始30min左右与以后每60min左右，关闭一次管上的阀门，憋气23min，使井中水沸腾来破坏泥皮和泥砂与滤料的粘结力，直至井管排出水由浑变清，达到正常出水量为止。洗井应在下完井管，填好滤料，封口后8h进展，一气呵成，以免时间过长，护壁泥皮逐渐老化，难以破坏，影响渗水效果。9、安装抽水控制线路潜水泵在安装前，应对水泵本身和控制系统作一次全面细致的检查。检验电动机的旋转方向，各部位螺栓是否拧紧，润滑油是否加足，电缆接头的封口有无松动，电缆线有无破坏折断等情况，然后在地面上转35min，如无问题，方可放入井中使用。深井安设潜水电泵，可用绳索吊入滤水层部位，带吸水钢管的应用吊车放入，上部应与井管口固定。设置深井泵的电动机座应安设平稳，转向严禁逆转宜有逆止阀，防止转动轴解体。潜水电动机、电缆与接头应有可靠的绝缘，每台泵应配置一个控制开关。主电源线路沿深井排水管路设置。安装完毕应进展试抽水，满足要求后始转入正常工作。10、封井降水工程完毕后：填碎石，浇注C20厚1000mm砼封堵井口。六、降水井质量要求1、井管必须直立于井中心，上端应保持水平2、井的顶角偏斜不得超过1度，以保证泵组上下井道通畅。3、无砂滤水管接口要用塑料布封堵。4、每打完一口井要用量井器测井深，以保证井深偏差20cm。5、成孔孔径700mm，偏差10cm。6、吊放井管，检查管外是否有杂物、粘土，以防影响透水性。7、洗井后的泥沙量控制在10以。8、作好成井工序交接检记录。七、降水过程的控制1、在正式降水前应作抽水试验，以验证方案的可行性，根据抽水试验结果选择泵的扬程流量，基坑开挖前至停止抽水时止，每天对地下水位进展观测记录，调整抽水速度与抽水量。2、在基坑开挖过程中，应随时观测基坑侧壁、基坑底的渗水现象，并查明原因，与时采取施工措施。在土方开挖与做护壁过程中，对通向基坑的废旧管沟进展有效封堵，并检查基坑外管网有无渗漏如有。3、在抽水维护期间，根据单井出水量确定开、关水泵的时间间隔，委派专业人员24小时轮流值班，保证水泵正常运转与井水位。现场准备多台备用水泵与零配件，以便与时更换或维修，注意保护井口，防止杂物掉入井。4、发现基坑出水、涌砂，应立即查明原因，组织处理。5、降水开始时间为：基坑土方开挖前不少于15天。6、降水时间持续：本工程防水回填工程完成后方可停止降水。八、降水工程质量保证措施8.1、降水管理1、根据水位观测情况，控制降水井排水时间和时间间隔。 2、安排三班人员日夜值班，进展排水降水控制操作、水位观测和数据记录。3、在基坑开挖过程中，须密切注意水位，保证地基工程顺利完成。4、暴露的降水井管四周要与时回填粘土封密8.2、施工技术措施1、根据基坑围护图、地质资料和对基坑降水的设计要求，作好施工方案，并按施工方案要求认真准备。2、对施工人员进展技术培训工作，充分了解关键部位的施工要求，精心施工，保证水泵的降水作用。3、精心选用和确定施工用的各种材料和设备。8.3、生产设备准备1、作好施工用的材料、设备和劳动力进场计划。2、降水作业队应提前作好各种辅助材料与成井所用的构件、机械设备、材料必须隔天到场。8.4、质量措施1、根据降水要求，严格按施工组织设计提出的施工方法进展施工，施工人员应对工人作好技术交底工作，施工过程中必须落实各项技术措施；钻孔时应根据水文地质条件和土层物理力学性质，根据本地实际情况选择钻井设备，正确制备泥浆，控制好孔冲洗液面的高度和钻井进度，以防塌孔。2、认真作好降水记录；坑外水位发生变化，应与时调整降水作业；3、做喷锚处第一层支撑撑好后，降水井与支撑之间应有效固定，起依附作用，便于安全操作；挖土施工中，注意保护电缆和管路不受破坏；4、挖土施工中，严防施工机械碰撞降水井。井管应具有足够的抗压、抗拉、抗弯强度，以保证井管能承收井壁地层和滤料的侧向压力与井管的全部重量。5、井管应无缺损、裂缝、弯曲等缺陷。两端面应与管线垂直，保证连接垂直。6、下管时，井管要正中垂直、连接牢靠，严禁井管强行插入沉淀的孔底，漏水管的强度应符合要求，缠绕滤网应严实，以防出水含砂量超标。滤料粒径不得过大，填料厚度不得小于24.5m。7、当泥浆比重大，井壁泥皮厚，洗井方法不当、洗井达不到要求时，应对已完成的管井重新洗井，直至符合要求。 8、降水过程中，当发现存在井距过大，水泵流量小或水泵扬程不足，不明外来水等补给问题时，应采取相应措施，保证降水深度达到要求。九、成品保护与环保措施1、防止异物掉入井中，井口应加盖保护。地面上降水井影响车辆行驶时，应做检查井并加承重井盖，排水方式为铺排水管暗排。2、土方开挖时，应注意对坑降水井的保护，并在井位处做明显标记3、降水维护阶段应有专人值班，对降排水系统进展排检查，防止停电或其他因素影响降水系统的运行。4、钻井成孔或空压机洗井时应防止在夜间进展。施工期间对噪声进展监测，不允许形成噪声污染。5、对一期原有建构筑物，并布设沉降观测点建构筑物转向拐点，发现问题与时上报或处理。6、井管材质无毒、对地下水不构成污染。十、降水对周围环境影响与防治措施10.1、对周围环境的影响1、井点管埋设完成开始抽水时，井水位开始下降，周围含水层的水不断流向滤管，经过一段时间后，在井管周围形成漏斗状的弯曲水面，即所谓的“降水漏斗。降水漏斗围的地下水位下降后，就必然会造成地面固结沉降，由于漏斗的降水面不是平面，因面产生的沉降是不均匀的。2、地下水渗透破坏引起的基坑坍塌;3、基坑突涌导致的基土开裂。10.2、防措施1、防抽水带走土层中的细颗粒。在成井过程中，保证砾料质量，所有滤水管包尼龙纱网，抽水含砂量小于五万分之一，采取均匀布井方法，均匀降低地下水的水位。井点管上部1.50m围用粘土封死，亦可防止将土粒带出。2、适当放缓降水漏斗线的坡度。当抽水达到要求的稳定降深后，调整水泵的数量，以控制总抽水量，尽量防止过多地抽取地下水。3、降水应连续运转、尽量防止间隙或反复抽水。因为每次降水都会产生沉降，增加反复抽水地次数，使总的沉降量积累到相当可观的程度。降水期间必须确保抽水持续作业。一旦因供电系统发生故障，不能持续供电，势必会造成停止抽水，地下水位迅速恢复将对基底造成突涌破坏，对根底施工和地下结构的稳定性产生严重影响。因此为确保降水施工作业正常进展，不能中断降水井的抽水用电，所以本场区采用双电源引入。4、经常分析地面沉降观测点的监测资料，一旦发现问题与时处理。5、施工中设法减少土体中有效应力的变化,提高土的抗剪强度和刚度, 尽量减少基坑坑底的暴露时间,尽快浇筑垫层和底板混凝土6、由于大量卸荷,坑周围应力场变化,地面或多或少会产生许多裂纹,降雨或施工用水进入土体会降低土体的强度,并增加土压力。在基坑周开挖过程中和开挖后,应保证井点降水的正常进展7、控制每层土体开挖深度,不得超挖。8、做好基坑监测工作：根据监测信息反响指导施工,在施工中要自始自终进展支护变形的监测和地面裂缝的观察,施工监测的容为坑边、坑壁与邻近建筑的水平、垂直位移、坑边深层土体侧向位移和坑底隆起等,施工中根据各项指标的实测值与警戒值比拟结果采取不同的措施；监测频率每天2次,完成基坑开挖与变形稳定后,可适当减少监测次数,施工监测持续至主体结构顶板浇筑完毕与土方回填完为止。9、地勘报告建议采用止水帷幕，因场区周围比拟空旷，出于经济性考虑，我单位将加大监测力度，如情况不可控和参建单位协商立即采取回灌措施。十一、主要安全技术措施1、现场钻机必须持证操作，挂牌负责、定机定人。2、保持机械设备整齐完好、无老污，绳索无锈浊，磨损控制在标准围，齿轮与齿轮啮合处润滑良好。3、钻机转动局部一定要有安全防护装置，开钻前要检查齿轮箱和其他机械传动局部是否灵敏、安全、可靠，启动时要看清机械周围环境，要先招呼后推闸。4、施工人员禁止不戴安全帽、穿拖鞋、赤膊进入施工现场，2m以上高空作业必须佩戴安全带。5、施工现场的沟、坑等处必须有防护装置或明显标志，护孔管埋好后必须加盖或设置警戒线，混浆池要设防护栏目6、夜间施工要有足够的照明设备，钻机操作台、传动与转盘等危险部位，主要通道不能留有黑影。7、钻机机长、班长在钻机移动时必须亲临机台指挥，每天上下班时对劳动用品，机械设备与机具、吊具、索具等进展检查，确保用具在完好的情况下进展施工，去除隐患，确保安全施工。8、所有机械设备均采用三级漏电保护、做到一机一闸。9、施工现场建立安全防火班子，安全动火制度。10、开展文明教育，施工人员必须遵守项目部的各项规章制度。十二、基坑降水应急预案1、目的提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、与时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。2、应急领导小组与其职责应急领导小组由组长、副组长、成员等构成，其职责为：(1) 领导各单位应急小组的培训和演习工作，提高应变能力。(2) 当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。(3) 负责准备所需要的应急物资和应急设备。(4) 与时到达现场进展指挥，控制事故的扩大，并迅速向上级报告。3、应急反响预案(1) 事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。(2) 事故报告事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时向上级主管部门作出书面报告。(3) 现场事故应急处理施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。1火灾事故应急处理：与时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。2触电事故处理：立即切断电源或者用枯燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进展早期清创处理，创面宜暴露，不宜包扎，发生部组织坏死时，必须注射破伤风抗菌素。3高温中暑的应急处理：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩以促进散热，降温过程中要密切观察。与时补充水分和无机盐，与时处理呼吸、循环衰竭，医疗条件不完善时，与时送医院治疗。4其他人身伤害事故处理：当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时，应立即向项目部报告、排除其他隐患，防止救援人员受到伤害，积极对伤员进展抢救。十三、计算书13.1、计算依据1、建筑基坑支护技术规程JGJ 120-2012 2、建筑与市政降水工程技术规JGJ/T111-98 3、建筑施工计算手册江正荣编著 4、建筑与市政降水工程技术规JGJ/T111-201613.2、水文地质资料土层编号土层名称厚度 (m)渗透系数(m/d)1松散细砂282稍密细砂383中密细砂584密实细砂20813.3、管井降水1计算书1、降水井深度计算：HW=HW1+HW2+HW3+HW4+HW5+HW6=1.5+1+9+1+1.5+2=16m式中：HW为降水井点深度(m)；HW1为基底深度(m)；HW2为降水水位距离基坑底要求的深度(m)；HW3可安i*ro取值；i为水力坡度，在降水井分布围宜为1/10-1/15；ro位降水分布围的等效半径或降水井并排间距的1/2(m)；HW4为降水期间的地下水位变幅(m)；HW5为降水井过滤器工作长度(m)；HW6为沉沙管长度(m)，宜为1m-3m；2、基坑总涌水量计算：基坑降水示意图根据基坑边界条件选用以下公式计算：Q=1.366k(2H0-S)S/lg(R+ro)/ro=1.366*8*(2*30-2)*2/lg(61.968+75.225)/3/d R=2S(kH) 1/2=2*2*(8*30) 1/2 ro Q为基坑涌水量(m3/d)； k为渗透系数(m/d)； H为潜水含水层厚度(m)；H0为非完整井有效含水层厚度(m)； R为引用影响半径(m)； r0为基坑半径(m)； S为水位降深(m)； a、b分别为基坑的长、宽(m)；3。 3、降水井数量确定： 单井出水量计算： q0=120rslk1/3=120*0.2*15.*81/33/d 降水井数量计算：0 q0为单井出水能力(m3/d)； rs为过滤器半径(m)； l为滤管进水局部长度(m)； k为含水层渗透系数(m/d)。 通过计算得井点管数量为24个。13.4、管井降水2计算书1、降水井深度计算：HW=HW1+HW2+HW3+HW4+HW5+HW6=1.5+1+9+1+1.5+2=16m式中：HW为降水井点深度(m)；HW1为基底深度(m)；HW2为降水水位距离基坑底要求的深度(m)；HW3可安i*ro取值；i为水力坡度，在降水井分布围宜为1/10-1/15；ro位降水分布围的等效半径或降水井并排间距的1/2(m)；HW4为降水期间的地下水位变幅(m)；HW5为降水井过滤器工作长度(m)；HW6为沉沙管长度(m)，宜为1m-3m；2、基坑总涌水量计算：基坑降水示意图 根据基坑边界条件选用以下公式计算： Q=1.366k(2H0-S)S/lg(R+ro)/ro3/d R=2S(kH) 1/2=2*2*(8*30) 1/2 ro Q为基坑涌水量(m3/d)； k为渗透系数(m/d)； H为潜水含水层厚度(m)；H0为非完整井有效含水层厚度(m)； R为引用影响半径(m)； r0为基坑半径(m)； S为水位降深(m)； a、b分别为基坑的长、宽(m)；3。 3、降水井数量确定： 单井出水量计算： q0=120rslk1/3=120*0.2*15.*81/33/d 降水井数量计算：0 q0为单井出水能力(m3/d)； rs为过滤器半径(m)； l为滤管进水局部长度(m)； k为含水层渗透系数(m/d)。 通过计算得井点管数量为22个。管井降水界面参数表一、根本参数管井类型选择疏干井管井半径w(m)基坑开挖类型放坡开挖矩形或近似矩形基坑的长(m)143(148)矩形或近似矩形基坑的宽(m)112(82)基坑边界条件潜水层非完整井降水深度(m)2基坑开挖深度D(m)基坑中心处水位与基坑设计开挖面的距离Sw(m)1地下静水位埋深dw(m)含水层厚度H(m)30设计降水面到潜水层底面的距离h(m)28二、土层参数土层编号-土层名称细砂土层埋深(m)30土层厚度(m)30容重(kN/m3)粘聚力(kPa)0渗透系数k(m/d)8平均粒径(mm)-降水井点位点号XY点号XYWT2基准点24#井WT3基准点25#井1#井26#井2#井27#井3#井28#井4#井29#井5#井30#井6#井31#井7#井32#井8#井33#井9#井34#井10#井35#井11#井36#井12#井37#井13#井38#井14#井39#井15#井40#井16#井41#井17#井42#井18#井43#井19#井44#井20#井45#井21#井46#井22#井47#井23#井
