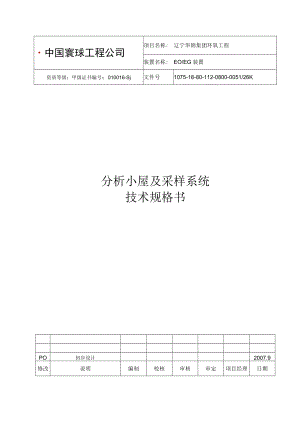

中国寰球工程公司项目名称:辽宁华锦集团环氧工程装置名称:EO/EG装置资质等级：甲级证书编号：010016-Sj文件号1075-18-80-112-0800-0051/26K分析小屋及采样系统技术规格书PO初步设计2007.9修改说明编制校核审核审定项目经理日期目录1 .范围32 .责任33 .标准规范44 .分析仪表和采样系统45 .采样系统元件和材质106 .分析小屋107 .装配118 .暖通和空调(HVAC)129 .电气1310 .电源和接线1311 .电缆色标1412 .串行通讯，模拟量和开关量信号的接线1413 .端子排和接线箱1414 .接地1515 照明1516 .电话系统1517 .避险和保护措施1518 .分析小屋联锁说明1819 .配管2020 .气瓶2221 .铭牌和位号2222 .文件2323 .检验和测试2324 .内部电器连接2425 .AS-1001报警盘布置2425. AS-1001报警盘布置2526. AS-5001报警盘布置261 .范围此技术规格书中内容是对辽宁华锦集团环氧工程20万吨/年乙二醇项目中在线分析系统中包括的分析小屋及采样系统的综合技术要求。根据工艺和设备布置要求，在此工厂中设置2个独立的分析小屋，设备位号为：08AS-100K分析小屋08AS-1001.设置在环氧乙烷反应装置区，安装在小屋内的在线分析仪表包括：1台气相色谱仪，1台质谱仪，4台氧分析仪，2台红外分析仪。其他的系统设备还包括：色谱数据总线网和与DCS系统通讯的接口网关等；此外，和上述再线分析仪表配套的采样处理系统和尾气回收系统也包括在此规格书内容范围内。分析小屋08AS-6001设置在乙二醇精制装置区,安装在小屋内的在线分析仪表包括:3台气相色谱，1台紫外（UV）分析仪。其他的系统设备还包括：色谱数据总线网和与DCS系统通讯的接口网关等；相应的采样处理系统包括在此规格书内容范围内。关于上述在线分析仪表的技术要求详见其他对应的规格书和数据表。分析小屋采用整体集成的形式，各类分析仪表，采样系统，标定及载气系统，公用工程和其他相关设备应完整安全合理的安装，设备之间内部连接应完善，系统设置应能满足连续生产，无人岗位的工况要求；整个分析系统应具备人性化操作，检修方便的特点。2 .责任分析仪表系统集成商负责整个分析仪表系统的设计和成套，在此项目执行中采用交钥匙的工作划分方式。分析仪表系统集成商的工作范畴应包括以下主要内容，但不局限于以下内容：- 分析仪系统完整装配的详细工程设计。- 提供分析仪表系统的设计文件和图纸。- 所有分析仪表系统需要的组件，设备和材料的采购。- 按照技术规格书和有关设计的要求，完成所有分析仪表系统和分析小屋的装配。- 所有加工制造过程的质量控制。- 和DCS系统的通讯协议的制定。- 分析仪表系统测试和用户检验。- 分析仪表系统的最终文件交付。- 分析仪表系统到现场的包装运输。- 分析仪表系统现场指导安装调试和投用。- 配合DCS系统的通讯测试。- 配合开车。分析仪表系统集成商应对按照技术规格书提供的分析仪表系统的正确操作使用负责。分析仪表系统集成商的设计范围包括从工艺采样点（包括采样探针）到输出信号接线之间的涉及到保证分析仪表系统正确使用的所有相关内容。但分析仪表系统现场安装需要的公用工程部分的配管，分析采样管线不包括在供货责任范围内。3 .标准规范所有工作应遵照相关的国际国内标准规范，任何与标准规范和技术规格要求相矛盾的地方应提出并和用户，设计院协商解决。电气设备使用遵照标准：GB5OO58-92危险区划分EC/CE84/336电磁匹配IEC60297机械保护IEC/CENE1.EC危险区中电气设备外壳和安装标准EN50016正压措施EN50020本安措施EN60079爆炸环境下的电子设备使用CEandATEX标志4 .分析仪表和采样系统4.1 在线分析仪表的分析组分和技术规格书在此规格书的附件中给出。分析仪表系统集成商负责按照技术规格书的内容和要求提供采购包范围内的分析仪表设备。不在此采购包范围内的分析仪表另外分包采购后，统一由分析仪表系统集成商负责采样和预处理系统的配置。所有在线分析仪表的位号包括：分析小屋08AS-100I中安装的分析仪位号：气相色谱分析仪：（1台）氧分析仪：（4台）红外（IR）分析仪：（2台）质谱仪：（1台）08AT-132008AT-1310,08AT-1410,08AT-1501,08AT-150208AT-1510,08AT-152008AT-1515分析小屋08AS-6001中安装的分析仪位号：色谱分析仪（3台）：08AT-6411,08AT-7310,08AT-7510紫外（UV）分析仪（1台）：08AT-64104.2 气相色谱分析仪的信号传输采用420mA硬线连接和色谱数据总线网通讯方式，数据总线网冗余配置。数据总线网和DCS系统之间采用冗余的串行通讯连接，通讯协议为Mc）DBUSRTU格式。为此在DCS侧需要提供冗余的通讯网关。分析仪表系统集成商需要考虑DCS做为主站，色谱作为从站的通讯网络结构。对于色谱仪的标定和操作，可以通过每台色谱仪上的控制单元就地进行，也可通过网络通讯在色谱系统管理上位机(设置在主控制室)上远程进行。以上涉及的硬件设备，包括路邮器，HUB开关，冗余网关等，由系统成套商提供。所有设备应安装在机柜内，柜内接线完善。此机柜安装在中央控制室的机柜间内。机柜采用威图TS8标准柜型。尺寸：800mm(1.)x800mm(D)x2000mm（三）力口100mm底座。另提供一个电脑桌用于放置PGC系统管理PC和数据打印机。网络通讯电缆采用冗余结构。色谱通讯网络结构见“PGC通讯连接框图”。分析小屋08AS-1001到中央控制室的距离约为250米。分析小屋08AS-6001到中央控制室的距离约为260米。PGC通讯连接框图SERIA1.UNKCABIE分析数据经过通讯网关上传到工厂控制系统DCSo传送的信号包括：测量数据（对应每个流路的每个组分）分析仪的故障报警详细的信号类型见第8页“硬线连接和通讯信号一览表”。从PGC通讯控制器，可下传以下控制指令：- 维修请求Maintenancerequest- 标定请求Ca1.ibrationrequest- 有效请求Va1.idationrequestDCS系统供应商负责和PGC通讯协议内容的组态。分析仪表成套商应提供协助。为实现分析仪表和DCS系统之间的顺利通讯，分析仪表成套商应保证：- 提供所有的需要的信息，例如：通讯协议的定义，硬件说明，接线和电缆敷设，寄存器地址分配等；- 参加所有涉及技术澄清，信息交换和最终调试准备的会议；- 提供和DCS通讯的GC的仿真设备（安装针对本项目的应用软件），用于通讯测试；- 在通讯测试期间，派一名分析系统工程师全程参加安装，连接，软件调试和修改，提供需要的支持。4.3质谱仪的信号传输采用数据总线通讯方式，数据总线网冗余配置。数据总线网和DCS系统之间采用冗余的串行通讯连接，通讯协议为MODBUSRTU格式。为此在DCS侧需要提供冗余的通讯网关。分析仪表系统集成商需要考虑DCS做为主站，质谱作为从站的通讯网络结构。对于质谱仪的标定和操作，通过设在分析小屋中的质谱操作站就地进行。4.4安装所有在线分析仪和辅助元件设备都应安全牢靠的安装在分析小屋的侧墙上。安装的布局应尽量避免影响拆卸，方便维护，检修和操作。45采样探针采样探针的结构和形式按照SD工艺包5207-K70.0采样系统连接框图中详图A所示，由分析仪表成套商提供。探针和法兰连接采用%"或½"NPT°分析仪表成套商负责设计，工程公司确认。所有的管接头材质最低为316S.S,采用SWagek>k或Parker或HOke产品。采样探针位置，数量见下表：序号采样点位置探针数量对应采样位号对应分析仪位号1EO反应器08R-110进口（氧气混合站下游）108AE-1320-108AT-1320（氯分析）2EO反应器08R-120进口（氧气混合站下游）108AE-1320-208AT-1320（氯分析）3EO反应器进料气总管（混合后）508AE-150108AE-150208AE-1510-108AE-1520-108AE-1515-108AT-150108AT-150208AT-151008AT-152008AT-1515（氧气，旧，质谱）4EO反应器08R-110出口（08E-II1.下游）308AE-131008AE-1510-208AE-1515-208AT-131008AT-151008AT-1515（氧气，IR，PGO5EO反应器08R-120出口（08E-121下游）308AE-141008AE-1520-208AE-1515-308AT-141008AT-152008AT-1515（氧气，IR,质谱）6循环气压缩机08C-II5出口108AE-1515-408AT-1515（质谱）7MEG产品分析208AE-641008AE-641108AT-6410,08AT-6411（UV,PGC）8DEG产品分析108AE-731008AT-7310（PGC）9TEG产品分析108AE-751008AT-7510（PGC）101112总数224.6硬线连接和通讯信号一览表模拟信号4-20mA数字量信号通讯信号和DCS(SIS)硬线连接和DCS通讯AS-100108AI-1310YES08US1.-1310YES08FS1.-1310AYES08FS1.-1310BYES08AI-1410YES08US1.-1410YES08FS1.-1410AYES08FS1.-1410BYES08AI-1501YES08US1.-1501YES08FS1.-1501YES08FS1.-1501YES08AI-1502YES08US1.-1502YES08FS1.-1502YES08FS1.-1502YES08AI-1510AYES08AI-1510BYES08HS-1510YES08US1.-1510YES08AI-1520AYES08AI-1520BYES08HS-1520YES08US1.-1520YES08AI-1320-108AI-1320-1YES5组分YESMODBUS08AI-1320-208AI-1320-2YES5组分YESMODBUS08HS-1320YES08US1.-1320YES08AI-1515A08AI-1515AYES9组分YESMODBUS08AI-1515B08AI-1515BYES9组分YESMODBUS08AI-1515C08AI-1515CYES9组分YESMODBUS08AI-1515D08AI-1515DYES9组分YESMODBUS08A-1515FSAYES08A-1515FSBYES08A-1515FSCYES08A-1515FSDYES08A-1515AS1YES08A-1515AS2YES08A-1515AS3YES08A-1515SSAYES08A-1515SSBYES08A-1515SSCYES08A-1515SSDYES08HSS-1515AYES08HSS-1515BYES08HSS-1515CYES08HSS-1515DYES08US1.-1515YESAS-600108AI-6410AYES08AI-6410BYES08AI-6410CYES08AI-6410DYES08US1.-6410YES08AI-6411AYESMODBUS08AI-6411BYESMODBUS08US1.-6411YES08AI-7310AYESMODBUS08AI-7310BYESMODBUS08AI-7310CYESMODBUS08US1.-7310YES08AI-7510AYESMODBUS08AI-7510BYESMODBUS08AI-7510CYESMODBUS08US1.-7510YES*:信号类型需在开工会后具体确定。1.7 减压站和增压站减压站/增压站按照SD工艺包5207-K70.0中的要求设置。分析仪表成套商负责结构和形式的设计，由工程公司确认。所有的管接头材质最低为316S.S,采用SWageIOk或HOke产品。1.8 快速回路和流路切换装置分析仪表成套商负责设计和提供。所有的管阀件材质采用316SSSWAGE1.OK或HoKE产品。1.9 尾气排放分析系统尾气处理：分析仪分析池排放的尾气，直接引至安全区域排放至大气；分析仪快速回路排放至尾气压缩机。详细的配置见SD工艺包5207-K70.0采样系统连接框图。1.10 其它配置其它要求详见D工艺包5207-K70.0o1.11 分析小屋布置见附图：分析小屋布置图5 .采样系统元件和材质采样系统的设计由系统集成商负责确认。采样系统应采用组件结构装配以便于维修和替换。所选用的元件应力求统一以减少备件的种类和数量方便替换。在需要拆卸的地方应适当的配用活接头以方便更换元件。5.1 所有和工艺介质接触部分的材料应选用不锈钢。原则上元件采用316S.SVITONo含铜，锌和银合金不允许和工艺采样接触。如果其他的材质需要用于特殊的应用场合，必须在采样系统图中标明并提交工程公司批准。5.2 用于清洗过滤器的设备应考虑并提供。5.3 所有采样压力流量指示表的选用量程应满足：在正常操作时，不超过满量程的2/3。5.4 手动或自动引入标气的设施包括在采样系统供货范围内。5.5 需要伴热的采样系统应安装在蒸汽加热和保温的箱体内。设计中应考虑带伴热的采样系统在不产生冷凝前提下的操作和维修。5.6 采样系统应安装在316S.S不锈钢箱子内，采用4mm厚的304S.S不锈钢背板安装方式。6 .分析小屋6.1 概述分析小屋应按照IEC60079-16设计。系统集成商应考虑以下方面：- 建筑结构- 空调通风- 供电及电源分配。- 接地系统。- 分析仪的布置。- 采样系统的连接。分析小屋应在到达现场前完成整体组装，在现场安装在混凝土基座上。分析仪表，采样系统和相关的设备应合理完善的安装，并和所需的公用工程和辅助设施相互完善的连接好。内部的管道和管线和外部主管的连接位置必须在分析小屋墙外，同样供电和信号的接线箱应设在小屋外。通常，连接点的开孔方位应方便和现场的连接。6.2 所有的设备和设备的接管，接线和支撑的安装应在不影响操作，维修或拆卸分析仪表和采样系统的前提下合理的布置。在对系统布置设计时应预先考虑操作和维修的空间，色谱仪的顶高不应超过2米。6.3 分析小屋中应配备完整的包括移动和起吊设备在内的必备辅助设备。所有的设备应是崭新完好的。分析小屋的结构设计和制造中应考虑以下环境条件和地质条件：地板上的移动负载：50-80Kgm2+100Kg在任意位置。环境温度：-28.2oC/+35.2oC相对湿度：80%最大。降雨和降雪：暴雨和暴雪地震系数：7度分析小屋的结构应能：承受要求的荷载，可活动。所有的必须的安装元件应完整的提供。7 .装配7.1 分析小屋应按照户外安装，抗环境腐蚀的要求设计和建造。所有的内外表面材料采用不锈钢。7.2 分析小屋的底座根据分析小屋的尺寸确定，采用钢结构支撑方式。分析小屋的底座到现场后将被牢固的安装在预制的混凝土基础上（由土建实施）。壳块框架的设计支撑强度应保证分析小屋在悬空吊起时可承载500Kgm2的内部设备载重。7.3 分析小屋构造上应设计适当的用于运输，安装就位过程中吊装的吊耳/吊环螺栓和相关的设施。分析小屋的结构和强度应适合以下要求：从底座起吊，平板拖车运输；由底座牵引时不会引起任何侧的结构变形。7.4 分析小屋的侧壁和上顶采用整体钢板构造。钢板之间的接缝应密封。所有侧壁和上顶的钢板接逢处应保证在暴雨情况下无渗漏。所有的侧壁，,顶都应采用岩棉保温，保温层厚度墙侧最小R=21,顶部最小R=28。保温棉应包在金属钢板上，所有用于固定的螺丝，绑带等材料应为不锈钢。分析小屋应配设2个可拆卸的遮阳/雨檐，从小屋边向两侧各外延1米覆盖钢瓶，采样系统和其他设在小屋外侧的设备。遮阳/雨檐材料为不锈钢。沿屋檐的雨槽由分析系统集成商负责考虑。小屋的檐侧和门侧的外墙钢板应采用整块钢板，从底座槽钢一直上伸到顶沿，墙上需要开孔时除外。小屋的屋顶采用斜顶形式，倾斜度从中线到两侧沿大约8厘米（最终斜度有制造厂确定）。7.5 小屋内地板应采用防滑，防酸碱的金属板。7.6 小屋内应设置用于主要设备安装的安装槽架，采用不锈钢材料，固定在墙上。7.7 进出的门标准尺寸大约为0.9X2.2米，采用双层保温结构。门上玻璃采用安全玻璃,门可自动关闭。门轴应为不锈钢，门四周包挡风雨条。门应保证防水防尘，开门处设遮雨檐。门采用向外开形式，可以从里外两个方向打开，内侧装推杆式开门器。进出的主门应设电子门锁，带读卡器。7.8 外结构墙上的排风窗和格子窗材料应采用不锈钢。7.9 分析小屋尺寸：（不包括扩展的外檐部分）AS-1001.长度：8000mm宽度：4000mm高度：2800mm重量：约20吨（分析系统集成商确定）AS-6001长度：4000mm宽度：3000mm高度：2800mm重量：约10吨（分析系统集成商确定）分析小屋的标高应高出地面200mm,分析系统集成商确定必须对以上尺寸进行设计确认，并提供小屋内空间的优化布置。8 .暖通和空调（HVAC）分析小屋应采用空调系统进行采暖，通风。温度冬天维持在21÷3oC,夏天维持在24±3；相对湿度维持在50±10%（相对于大气条件）。空调安装于分析小屋外并应满足相应的防爆要求。EEx-i的温度传感器安于分析小屋内墙上，并接至HVAC就地盘内。空调系统应保证每小时换气次数10次。（采用人工换气方式作为替代方式可以接受）通风系统应能将易燃物质稀释至低于允许最大浓度，这些易燃物质除来源于分析仪泄漏，还来源于由于分析组分或采样管可预见损坏引起的非正常泄漏。对于气体或蒸气,最大允许浓度为25%1.E1.o进出小屋的开孔位置的设置应保证不受室外天气条件如风向和雨水的影响。风道内应安装一个流量检测装置（FS1.）以检测通风是否故障，并应安装在靠近小屋的地方。由于分析小屋位于危险区，根据IEC的要求，在最小通风量的条件下，室内过压最低应维持在高于外面大气压25PaoHVAC故障时应在控制室进行报警。9 .电气9.1 为分析小屋供电的电源为：220V±5%单相，5OHz±O.5%带地线，用于分析仪（来自UPS）380V±5%三相，50Hz,用于HVAC（单线）220V±5%单相，50Hz,用于照明，检修插座220V±5%单相，50Hz,用于应急照明9.2 室内靠近主出入门的墙上应设置电话机，适用1区，EEx-d型。9.3 根据GB5OO58（IEC-79-10）本区域划为危险区-分析小屋室外：2区IIBT4-分析小屋室内：1区I1.CT49.4 根据IEC-79-16,分析小屋应采取人工通风，以防止由内部爆炸气体释放和外部爆炸气体进入引起的爆炸危险。通风将减少室内的爆炸气体浓度并使其维持在一个安全的水平，同时还可保持室内微正压。通风故障时将在主控室报警。其它报警（低压，通风量低等）需在DCS上显示。9.5 所有设置在分析小屋内外的电气设备必须采用隔爆型Ex-d,适用于上述危险区。分析小屋应为正压型，压力低于设定压力时报警。相应的防爆认证必须提供（IEC,ATEX,GB）9.6 不同的电气和信号系统的线路敷设应分开，考虑以下系统：24Vdc（模拟量和开关量）220Vac50Hz（分析仪表的电源）.220Vac50Hz（照明）.220Vac50Hz（电伴热）380Vac3相50Hz（HVAC）.串行通讯9.7 分析系统集成商应提供所有需要的电气设施，如电缆槽盒，穿线管，管件，电线，开关，接线箱，端子排等。所有的穿线管采用热镀锌钢管。所有的穿线管应整齐的排列,可靠的固定和支撑。穿线管的布置不应影响分析仪的正常使用维修和移动。所有小屋里外的电子设备的防护等级IP65O10 .电源和接线10.1 暖通空调系统供电电源380VAC,3相,50HZ带地线。暖通空调系统电源（10KVA用于AS-1001.,5KVA用于AS-6001）直接来自变电所。分析系统集成商负责确定最终需要的负载。在分析小屋外应设置总电源开关。220V照明电和维修插座用电取自暖通空调系统电源。10.2 气相色谱和其他分析仪表的电源来自UPS220VAC50Hz单相供电。气相色谱和其他分析仪表的电源（15KVA用于AS-1001,5KVA用于AS-6001）直接来自变电所，分析系统集成商负责确定最终需要的负载。在分析小屋外应设置总电源开关。10.3 气体检测器和电伴热用电来自同一电源。10.4 分析系统集成商负责在分析小屋内设置电源分配柜，并负责所有用电设备的电源分配和电路保护，包括断路保护器，信号指示灯等。10.5 交流电源电线采用铜芯线，线径最小4mn?,PVC绝缘，适用温度90。11 .电缆色标11.111.2低电压线路（220VAC单相）：低电压线路（380VAC三相）：直流电线路（24VdC）：电缆应采用防火阻燃型电缆，遵照红色+兰色零线红色+兰色中线+黄绿地线黑色（+）/浅兰色（一）IEC332/3cat.A标准。12 .串行通讯，模拟量和开关量信号的接线12.1 串行通讯分析小屋内的通讯布线，包括适配器等设备由分析系统集成商负责。另外每台分析仪表故障信号采用硬线连接，分析仪“标定中”信号采用通讯连接也在集成商的负责范围内。12.2 上传DCS的模拟量和开关量信号对于个别PGC,另外需要提供4-2OmA硬线连接信号，详见“信号列表”。HVAC故障和PGC故障报警信号采用硬线连接方式上传DCS。模拟量和开关量信号电缆采用铜芯绞线，最小线径1.5mm2。电缆的线标颜色为黑色（+）/兰色（一）,本安信号Ex-i外护套为兰色。12.3 分析系统集成商还应考虑火灾报警和气体检测信号，急停按钮，警报汽笛，报警灯等信号的连接。13 .端子排和接线箱13.1 分析小屋外侧安装接线箱，整理不同种类的信号：220VAC供电380VAC供电模拟量和数字量去DCS数据通讯（PU1.1.BOX）火灾报警和气体检测信号报警信号（警笛和闪灯）电缆和接线箱应按信号类型和电压等级进行区分。13.2 所有进出分析小屋的信号线必须经过接线箱。接线箱采用不锈钢增安型Ex-e,安装在分析小屋外侧。13.3 接线箱采用下进线方式。14 .接地室内室外地面高度应设置接地铜排，用于分析仪，接线箱，电源等的接地连接。所有电子设备应按IEC标准进行可靠接地。接地铜排应接至电气总接地系统。15照明室内室外的照明电源为220VAC50Hzo室内照度约为500kx,由位于靠近主出入口处的开关控制。室外遮雨棚下要求同样的照度，也配有一个电源开关。室内应提供可维持30分钟的应急照明装置。还应安装两个检修插座。16 .电话系统分析系统集成商应考虑适当的位置用于放置专线电话（不包括在供货范围内）。17 .避险和保护措施分析小屋的设计和制造应考虑避免将操作人员暴露在危险状态下。避险保障措施至少应包括，但不局限在以下几方面：- 对于高温源（高于60）或高电压应设防护罩；- 高压力设备不布置在正常工作区域内，通常应布置在分析小屋外；- 进入分析小屋内的危害性采样（有毒或易燃）的数量严格限制在固定范围内;- 分析小屋内靠近每个门侧放置二氧化碳灭火器。17.1 分析系统集成商应负责考虑分析小屋内以下气体检测设备的接线和安装：08AS-1001内：- 碳氢气体检测器- EO有毒气体检测器- 碳氢气体检测器- 氧气检测器：小屋地面上500mm：小屋地面上30Omm：空调进风口：小屋地面上150Omm08AS-6001内：-碳氢气体检测器-氧气检测器:小屋地面上500mm:小屋地面上150Omm碳氢气体检测器采用催化燃烧型，02检测器采用电化学型，输出信号为4¼20mAo17.2 报警清单输入信号位号说明DCS上报警位号分析小屋的报警位号（位于报警控制盘）分析小屋08AS-1001HVAC停UA-1001Y1.-1001PDS1.-1002正压系统破坏PDA1.-1002AT-1143氧气低19%VO1.AA1.-1143Y1.1.-1143AT-1141,AT-1146小屋内可燃气体浓度高10%1.E1.AAH-1141,AAH-1146Y1.H-114125%1.E1.AAHH-1141AAHH-1146Y1.HH-1141,Y1.HH-1146AT-1211小屋内有毒气体0.5T1.VAAH-12111T1.VAAHH-1211Y1.HH-1211HS-1OO1小屋内紧急按钮HA-1001H1.-1001氮气载气压力低PA1.-1004分析小屋08AS-6001空调风机停UA-6001Y1.-6001AT-6143氧气低19%VO1.AA1.-6143Y1.1.-6143AT-6141AT-6146小屋内可燃气体浓度高10%1.E1.AAH-6141,AAH-6146Y1.H-614125%1.E1.AAHH-6141AAHH-6146Y1.HH-6141,Y1.HH-6146HS-6001小屋内紧急按钮HA-6001H1.-600117.3分析小屋O8AS7OO1和气体检测系统相关的设备清单（E-d隔爆型）位号说明连接到供货方Y1.-1001分析小屋内红色闪烁报警灯（1）P1.CYA-1003分析小屋外警笛（1）P1.CY1.-1002分析小屋外红色闪烁报警灯（1）P1.CHS-1010-1.消音按钮P1.CNOte:可燃气体1.E1.,EOT1.V和氧气浓度低低17.4分析小屋08AS-6001和气体检测系统相关的设备清单（E-d隔爆型）位号说明连接到供货方Y1.-6001分析小屋内红色闪烁报警灯（1）P1.CYA-6003分析小屋外警笛（1）P1.CY1.-6002分析小屋外红色闪烁报警灯（1）P1.CHS-6010-1.消音按钮P1.CNote:（1）可燃气体1.E1.和氧气浓度低17.5 分析小屋内必须设紧急状态按钮（设置方式见17.7）,用于在出现危险状态时，通知中央控制室，同时在分析小屋报警盘上报警。17.6 在分析小屋外面两侧门，屋檐位置应设置2个红色禁入灯。在主门上面设置警笛。17.7 在分析小屋内，应设置一个操作面板，带1红色预警灯和紧急按钮，其启动方式和原因和禁入灯相同。17.8 在分析小屋外靠近主门附近应设置报警控制盘。在盘上应至少包括以下报警内容：分析小屋08AS-1001位号描述要求在主控室报警报警灯颜色HVAC停Yes红色HVAC故障Yes黄色氧气低报警Yes(I)红色可燃气体浓度高报警Yes(I)红色HVAC进风口可燃气浓度高报警Yes(I)红色EO浓度高报警Yes(I)红色紧急按钮触发Yes红色报警复位按钮Yes试灯按钮Yes确认消音按钮Yes分析小屋08AS-6001位号描述要求在主控室报警报警灯颜色空调通风系统停Yes红色空调通风系统故障Yes黄色氧气低报警Yes(I)红色可燃气体浓度高报警Yes(I)红色进风口可燃气浓度高报警Yes(I)红色紧急按钮触发Yes红色报警复位按钮Yes试灯按钮Yes确认按钮Yes(1)来自气体监测系统18.分析小屋联锁说明所有以下列出的联锁应在分析小屋安全保护系统中考虑，由气体监测系统和保护系统P1.C实现。18.1 ESD1001.分析小屋08AS-1001.内可燃气体浓度高，Eo浓度高，氧气浓度低和紧急停车按钮动作联锁起因：- 氧气浓度低低报警- 可燃气体浓度高高报警- EO浓度高高报警- 紧急停车按钮动作联锁动作：启动报警警笛。屋内外红色紧急事故灯闪烁。启动分析小屋报警盘上相关报警。启动主控制室相关报警。18.2 ESD6001分析小屋08AS-6001内可燃气体浓度高，氧气浓度低和紧急停车按钮皿联锁起因：-氧气浓度低低报警-可燃气体浓度高高报警-紧急停车按钮动作联锁动作：启动报警警笛。屋内红色紧急事故灯闪烁。启动分析小屋报警盘上相关报警。启动主控制室相关报警。18.3 ESD100208AS-1001.空调进风口可燃气体检测联锁起因：TAGXXXX可燃气体检测浓度高高报警联锁动作：HVAC停机。18.4 ESD600208AS-6001空调进风口可燃气体检测联锁起因：TAGXXXX可燃气体检测浓度高高报警联锁动作：HVAC停机。18.5 以上联锁必须通过手动按钮确认和复位。位号HS-XXXX（确认），HS-XXXX（复位）以上联锁为事故安全模式，即：接点闭合=正常状态接点打开=报警/事故状态18.6 分析小屋和中央控制室之间电缆08AS-1001用途说明电缆规格数量（根）备注1Vistanet通讯1x2x1.5屏蔽双绞线22氧表和红外分析仪12x2x1.5屏蔽双绞线14-20mA3气体检测器6x3x1.5屏蔽绞线124V+4-20mA4分析仪表故障报警16x2x1.5屏蔽双绞线1开关量5其他报警12x2x1.5屏蔽双绞线1开关量6氧表切换电磁阀10x2.5屏蔽电缆124V,2A08AS-60011Vistanet通讯1x2x1.5屏蔽双绞线22紫外分析仪8x2x1.5屏蔽双绞线14-20mA3气体检测器6x3x1.5屏蔽绞线124V+4-20mA4报警信号12x2x1.5屏蔽双绞线1开关量19.配管1.1 1公用工程引入总管条件如下:-冷却水给水(CWS)总管尺寸1”管道等级150#材料碳钢法兰连接ANSI150#RF法兰表面粗糙度125-250AARH正常温度10回水温度43设计温度60正常压力MPag回水压力MPag允许压降MPag设计压力8MPag-冷却水回水(CWR)见冷却水给水部分冷却水回水管和排液总管与外部接口应为一个，排入地管：CSANSI2m150#RF-仪表空气(IA)总管尺寸管道等级材料法兰连接法兰表面粗糙度正常温度设计温度正常压力设计压力2”150#镀锌碳钢ANSI150#RF125-250AARH25(Max50)600.6MPag(最大0.7MPag,最低0.6MPag)1.0MPag-氮气(N2)总管尺寸管道等级材料法兰连接法兰表面粗糙度”150#碳钢ANSI150#RF
