某大桥实施总体施工组织设计.docx

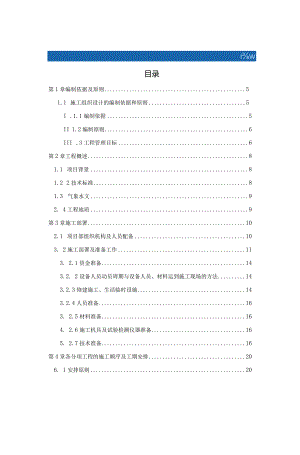

w目录第1章编制依据及原则51.1 施工组织设计的编制依据和原则5I .1.1编制依据5II 1.2编制原则6III .3工程管理目标6第2章工程概述81.1 项目背景81.2 2技术标准81.3 气象水文92. 4工程地质9第3章施工部署102.1 项目部组织机构及人员配备103. 2施工部署及准备工作113. 2.1资金准备143.2. 2设备人员动员周期与设备人员、材料运到施工现场的方法143.2.3修建施工、生活临时设施143.2.4人员准备163. 2.5材料准备164. 2.6施工机具及试验检测仪器准备165. 2.7技术准备16第4章各分项工程的施工顺序及工期安排206. 1安排原则207. 2施工计划20第5章主要工程项目的施工方案、方法24w8. 5.1.1主要工程数量249. 1.2施工方法245.L3工艺流程265.L4主要机械设备265.2承台、系梁施工285.2.1主要工程数量285.2.2施工方法285.2.3工艺流程305.2.4主要机械设备315.3墩身施工315.3.1主要工程数量315.3.2施工方法315.3.3工艺流程325.3.4主要机械设备325.4台帽施工325.4.1主要工程数量325.4.2施工方法325.4.3工艺流程325.4.4主要施工机械325.5主桥上部结构325.5.1施工方案325.5.2主梁边跨满堂支架现浇335.5.3主塔施工355.5.4主塔施工测量365.5.6索力调整395.5.7挂篮悬浇施工方法38w5. 5.8合拢段施工方法426. 5.9拉索安装施工42第6章引桥预应力连续组合箱梁施工507. 1主要工程数量508. 2施工方法509. 3工艺流程526. 4主要机械设备53第7章桥面系及附属工程的施工537. 1人行道537. 2伸缩缝安装5310. 3桥面铺装5311. 4桥头搭板和锥坡53第8章重点(关键)和难点工程的施工方案5412. 1主塔施工548.2悬浇箱梁55第9章质量目标及保证措施569.1质量目标569. 2质量方针569. 3质量控制标准569. 3.1桥梁总体质量标准579. 3.2测量定位579. 4质量组织机构和创优规划579. 5质量保证措施579. 6技术保证措施5913. 7专职质检员职责59w第10章工期保证措施62第11章冬雨季施工安排6311. 1冬季施工6311.2雨季施工64第12章质量、安全保证体系6512. 1质量保证体系6512.Ll组织保证体系6512.L2项目经理部各部门岗位质量责任制6612.1.3公路施工项目的质量控制体系6812.2安全保证体系7212.2.1总则7212.2.2安全管理机构7312.2.3项目经理部各有关人员安全职责7312.2.4实行安全生产责任制,确保施工生产安全7412.2.5施工安全保证措施77第13章环境保护措施8013.1搞好环境保护工作8013.2环境保护措施80第14章主要分项工程施工工艺框图86w第1章编制说明根据与六安市重点办签署的施工承包合同书,特制定本施工组织设计。本施工组织设计的编制以公司现有的施工力量和历年来类似的桥梁施工经验作为基点,以总工期15个月,即XX年2月1日正式开工,XX年5月1日前竣工作为控制进度目标,统筹考虑全桥的施工工艺、现场布置以及施工进度计划。施工组织设计中列出的工、料、设备等计划,仅作为指导施工时参考用,不作为最后的供应计划。1.1 施工组织设计的编制依据和原则:1.1.1 编制依据(1)六安市XX路大桥工程施工招标文件;(2)六安市XX路大桥工程施工招标文件补遗书;(3)六安市XX路大桥施工图设计;(4)工程现场考察情况;(5)我公司现有可投入本工程的施工技术力量和设备;(6)有关的施工规范、试验规范、规程;A、公路工程技术标准JTJOOl-97B、公路桥涵设计通用规范JTGD60-2004C、公路桥涵施工技术规范JTJ041-2000D、公路工程术语标准JTJ00287E、道路工程术语标准GBJ12488F、公路工程水泥碎试验规程JTJ05394G、公路工程集料试验规程JTJ0582000H、公路工程石料试验规程JTJ05394I、公路工程水质分析操作规程JTJ05494J、公路工程竣工验收办法JTJ071-98K、硅酸盐水泥、普通硅酸盐水泥GB17592【龙网M、公路工程施工安全技术规程JTJ076-951.、混凝土结构工程施工及验收规范GB50204N、部颁公路工程预算定额、公路基本建设工程概算、预算编制办法、公路工程国内招标文件范本。1.1.2 编制原则根据招标文件的规定和建设单位的要求,按照将本工程建设成一流质量的原则编制,具体体现在以下几个方面:(1)、根据本合同段工程实际情况,制定切实可行的施工方案,合理安排施工顺序,确保工期目标按进度计划圆满完成。(2)、合理布置施工现场,尽量减少工程消耗,降低生产成本。(3)、积极推广新工艺、新技术、新材料的应用,增加产品的科技含量。(4)、采用平行、流水施工方法和网络计划技术组织,进行有序、均衡、连续的施工。(5)、抽调本单位优秀的管理人员和技术力量,组成一个强有力的项目经理部。(4)、为充分考虑各种不利于施工进度和质量的因素,在进度安排、人员设备配置及施工方法等方面加以综合考虑;(5)、针对本合同段的施工特点和难点着重考虑相应的施工方案和措施。1.L3工程管理目标(1)质量目标:单位工程交工验收合格率:100%。竣工验收优良品率:90%以上。年交工工程顾客满意度:95%以上。(2)进度目标:确保在15个月内完成全部主体工程施工任务;(3)安全生产目标:杜绝重大伤亡事故,消灭因工死亡事故,职工重伤率控制在0.4%。以下,消灭重大的机械破损事故;(4)文明施工:遵守国家法律、法规、条例及当地政府的有关规定,遵守有关【龙网部门的规章制度,严格履行合同,保持施工现场整洁、有序;(5)环境保护:遵守国家及地方环保部门的有关规定,保护绿色植被和土质资源,防止水土流失,做好废料处理,防止污染大气和水。【龙网第2章工程概述2.1 项目背景六安市XX路大桥属于六安市XX南路-XX道路工程中的一部分,跨越XX总干渠。规划中的XX路北接XX路,南接XX南路。该项目的开通将充分发挥六安市整体交通功能,有效的串联城市环线,加强中心城市与城外经济开发区的交通联系。位于六安市XX管理局附近,桥旁有六安市第一人民医院,客车制造总厂(齿轮厂)等。桥梁全长为436.20米,桥梁起点桩号为K10+949.40,终点桩号为K1+385.60,主桥为85m+120m独塔双索面预应力碎斜拉桥,引桥为4X25m(小桩号)、2×25m+30m+25m(大桩号侧)预应力佐现浇箱梁组成。建设单位:XX工程建设管理办公室设计单位:XX交通规划设计研究院监理单位:XX高等级公路工程监理有限公司施工单位:XX公路桥梁工程公司2.2 技术标准(1)桥面宽度布置为:主桥:4.25米(人行道)+2米(主桥斜拉索锚固区)+22.5米(行车道)+2米(主桥斜拉索锚固区)+4.25米(人行道),全宽35米,净宽30米。(2)引桥:4.25米(人行道)+22米(行车道)+4.25米(人行道),全宽30.5米,净宽30米。(3)桥面最大纵坡:3.87%(4)桥面横坡:L5%;(5)平面线性:全桥位于直线段;(6)桥面铺装:4厘米AC-3细粒式改性沥青碎+6厘米AC-20中粒式改性沥青佐;(7)荷载等级:汽车荷载采用城市-A级并用公路-1级进行验算;【龙网(8)通航标准:根据通航批复意见,按W(2)级通航要求,通航净宽30米,净高4.5米.最高通航水位51.3米(黄海高程系统);(9)地震烈度:为Vl度,按Vll度设防;2.3气象水文本区属北亚热带湿热季风气候区,具有季风明显,四季分明,气候温和湿润,雨量充沛,霜期短,日照长,雨热同季等特点。年平均气温在15.5度,一年中以1月气温最低,7月气温最高。年平均降水量在1075.7亳米,降雨年际分配不均,年最大降水量1449.3毫米,年最小降水量648.0毫米(1978年);年内降水多集中在6-8月,降水量约占全年总降水量的50-60%,每年12月至翌年1月降水最少。年平均蒸发量1450.5毫米,5-6月份最强,12月至翌年1月最弱。平均相对湿度为80席左右。无霜期222天左右。本桥所跨河流为XX总干渠,与XX相连。XX属淮河水系,发源于大别山区,汇入淮河。据六安市测站资料,XX多年平均径流量为40.5亿立方米,多年平均流量为128.0立方米/秒,最大流量为253立方米/秒,最小流量为91.1立方米/秒。河水水位及流量受季节变化影响明显,一般5-8月份为丰水期,而12月份至次年2月份为枯水期。桥位区地表水较丰富,地下水贫乏。水化学类型以HC03-CaNa型为主,矿化度一般小于lgL,对混凝土无腐蚀性。2.4工程地质根据野外钻孔揭露、原为测试及市内土工试验等资料,综合分析该场地在钻探所达深度范围内的地层分布情况,现将地层分为4层,自上而下分别诉述如下:第层填筑土:灰褐色,稍湿,松散-稍密,主要有粘性土组成局部夹少量碎石、砖块。第层亚粘土:灰黄色、灰色,含铁、镒质浸染,光泽反应稍有光滑,无摇振反应,干强度中等,韧性中等。该层分布普遍。第层粗沙夹砾石:土黄色、黄色,中密-密实,饱和,砾石含量30%,粒径2.0-5.0Cnh呈次棱角状,母岩成分为砂岩。该层分布普遍。第层强风化砂岩:褐红、紫红色,密实,岩芯风化呈砂土、粉土状,该层分布普遍。第层弱风化砂岩:紫红色、青灰色,坚硬,致密,粉细粒结构、夹泥质结构,中厚层状构造,主要矿物成份为长石、石英、含少量云母碎片。岩芯呈块状、柱状。节理、裂缝较少发育,为软岩,岩体基本等级为IV级。第3章施工部署3.1项目部组织机构及人员配备3.1.1项目经理部:在XX路大桥北岸设立项目经理部,作为该项目施工组织管理机构,负责从开工到竣工全过程施工管理活动,全权代表公司负责本项目实施。我公司对本项目工程高度重视,根据工程特点,将在本公司内调集精兵强将,组建项目经理部。项目部设项目经理1名,项目副经理1名,项目总工1名。项目部实行项目经理负责制,代表公司履行合同、兑现承包人的各项承诺。主要人员见下表:六安市XX路大桥项目经理部人员配备序号名称人数备注1项目经理12项目副经理13项目总工14工程部85财务部26综合事务部27物资设备部38试验室29合同管理部110安全环保部23.2职能部门:项目经理部设工程部、试验室、物资设备部、财务部、合同管理部、综合事务部、安全环保部等职能部室,各职能部门配备足够的具有相应专业职称和实际工作经验的工作人员,组成一个精干、高效、专业化、系统化的施工现场管理和指挥系统。详见六安市XX大桥项目部组织机构框图。为了保证工程质量和进度,项目经理部成立质量创优、文明创建及安全领导小组,实行全面质量管理;成立QC小组,在总结以往市政工程施工经验的基础上,精心组织施工,经理部还成立技术攻关小组,以总工为组长,负责攻关项目施工中出现的疑难问题。职能划分如下:项目经理部:全面负责本合同段施工组织协调与总体指挥。项目经理:全面主持项目经理部工作,负责本工程项目的生产工作,对工程的质量、进度、安全等总负责。组织本项目部的质量体系的运行和实施;主持编制项目质量计划,制订本项目工程的质量目标;制订项目部各项管理制度,动用激励机制组织协调各部门工作;组织有关人员进行合同评审工作,履行合同条款。项目总工:负责项目部施工技术质量的策划和实施;主持编写项目施工组织设计和检查施工方案的实施工作。工程部:负责本项目日常施工技术、生产工作,掌握现场施工中安全、质量、进度情况;督促各项措施落实;组织向作业班组进行技术交底;解决班组施工中出现的质量问题。财务部:负责本项目的预算管理工作;参与合同评审及施工预算工作;根据工程进度编报项目材料消耗计划和计划调整;负责本工程的统计、计量和合同管理工作。负责本项目财务管理工作;分析本项目各个时期成本升降、财务收支完成情况,提出控制成本的建议。安全环保部:负责编制和组织实施安全技术措施计划;做好特殊工种培训、考核工作;制止施工中“三违”现象,落实安全措施,建立安全活动记录。物资设备部:负责编报材料供应计划,负责工程物资材料供应、核销方面的工作;配合试验室做好各种原材料的质量控制,并做好原材料标识验证工作。拟定并实施项目设备配置计划及设备维修计划,做好项目所需设备、技术状况能力认可并做好记录;定期进行设备检查并提出处理报告。综合事务部:负责协调解决地方矛盾;负责项目部的后勤保障工作;做好各项制度和活动的宣传工作。主要施工队伍的任务划分及劳动力组织见(施工队伍概况表)施工队伍概况表施工队伍施工部位人员备注桩基队全桥桩基60下部结构施工队引桥及过渡墩下部结构30主跨施工队主墩、主塔及主跨悬浇40边跨上部施工队边跨支架现浇40斜拉索施工队斜拉索20南岸引桥上部施工队南岸引桥支架现浇50北引桥上部施工队北岸引桥支架现浇50附属工程施工队护栏、人行道板等30【龙网32施工部署及准备工作3.2.1 资金准备我公司在当地银行建立帐户,筹集资金,调入当地银行帐户,保证施工准备的正常进行。3.2.2 设备人员动员周期与设备人员、材料运到施工现场的方法我公司是国家公路工程施工总承包一级企业,具有多年从事高等级公路及市政工程建设施工的经验,拥有一大批经验丰富、懂业务、懂技术、会管理的业务技术人员。装备有精良的现代化施工机械设备,我们将严格按照合同文件的要求,迅速组织各方面的相关施工技术及管理人员组成项目经理部、调遣机械设备进场、同时准备用最短的时间使工程施工迅速而快捷地全面展开。另外,我们将根据本工程的特点,将采取动态配置生产力,即分别按施工准备阶段,各分项、分部工程施工阶段,缺陷责任期阶段,对人力、物力、财力的不同需求,进行合理配置,投入相关的人力、物力,保证人力、物力等在时间上数量上与工程施工的需要保持相对吻合。运输机械、起重机械及其它常用设备,急需的周转材料、生产设施等做为第一批物资用汽车从施工便道直接运到施工现场。挂篮等大型设备和非急需的机料具,周转材料等做为第二批物资用汽车运至施工现场。当地采购的材料用汽车运到施工作业点。施工人员乘汽车直接到达施工现场。3.2.3 修建施工、生活临时设施项目经理部设置在XX大桥北岸,根据现场情况辅以部分设施,以满足生产生活需要。根据工程需要,分别在两岸修建施工便道、架设临时电力、电讯线路,修建临时排水系统(详见施工总平面布置图)。用隔离栅对施工作业区进行隔离,实行封闭性施工,生活区、施工作业区及钢筋加工场的场地均需进行场地硬化处理。桀能到修L森料下羲就在筑龙网:K4图为吟研平面布防能图.2、B目部占曲面税的力15gM.S、图中表示变压W.为300KQ;图中表不自举水的出水。位*.安*省公肾防梁工程公司日锣大坨5目公K附法工办也平面用这图M图【龙网3.2.4人员准备由我公司派出主要管理人员、技术工人和机械操作手均持证上岗。按照总体施工计划,陆续组织各种人员进入现场,所有人员在上岗前10天到位,以便组织工程技术交底、调试设备,保证一开工就能形成一定的施工规模。3.2.5材料准备工程开工前编制材料计划,由经理部统一组织各种材料的采购和供应,充分利用当地的运输力量,购置原材的原则是“就近择优购置”,选用质量、信誉较好厂家生产的产品(主要材料如钢材、钢绞线、支座等采用业主允许范围内的品牌与厂家的产品),大宗材料、设备采用招标采购,确保所购材料、设备优质低价,所有材料须经试验合格后报监理工程师批准方可使用。合同签订后,经过监理工程师批准,即进行备料工作。各料场均需进行场地硬化处理,各种原材料应根据名称、型号、类别及检验状态分别堆放,并树立标识牌,标明原材料的名称、产地、规格型号、生产日期、数量、使用部位、检验状态等,料场按材料的名称、规格划分区域、料仓,中间用砖墙隔开,以防混杂,做到材料堆放整齐有序。准备充足的防雨、防水材料,以防集料含水量的突变,同时,场地内作好排水设施,防止雨水壅积。所有材料均做到提前进场,并保持充足的储备。3.2.6施工机具及试验检测仪器准备根据工程的需要和工程总体施工进度的安排,及时调遣包括模板、钢筋加工设备、汽车起重机等施工机械进场。我们将在六安市委托一家具有相应资质的试验检测机构负责全桥的试验检测工作。(详见主要施工机械表)3.2.7技术准备(1)组织学习强制性条文、招标文件及施工技术规范,对图纸进行会审。对将要上岗的工程技术人员、材料验收人员、机械操作人员进行技术交底、技能培训和专项考核,合格后持证上岗。(2)各类机械设备提前到位,并应进行调试。【龙网(3)建立中心试验室。项目部在六安市委托一家具有资质的试验室,在整个施工过程中进行相关试验工作。(4)建立测量控制系统根据设计文件及规范所要求的精度,与监理、建设单位办理工程施工前的交接和复测工作。按施工要求加密导线点、水准点控制网。对主要控制桩进行复核,对全桥测量做出技术方案,对重要的控制桩进行加固保护。(5)编制单位分部分项工程开工报告,申请正式开工。六安市XX路大桥工程建设项目主要进场机械设备表机械名称规格单位数量状况备注(未进场设备计划进场时间)计戈IJ实际贝雷钢架公制片20050良好XX.2.10卷扬机5t台22良好XX.3.20插入式振捣器O.75KW套2020良好变压器400KVA台11良好柴油发电机组120KW台10良好XX.3.20钢板桩40cm*12m米4545良好XX.3.20汽车吊车QY-25台10良好XX.3.20汽车吊车QY-16台11良好汽车吊车QY-70台11良好打钢板桩用塔吊QTZ80台11良好XX.5.10挖掘机PC-200台11良好装载机ZLM40台11良好切断机QJ-4022良好调直机GJ-14/4台22良好六安市XX路大桥工程建设项目主要进场机械设备表机械名称规格单位数量状况备注(未进场设备计划进场时间)计划实际弯曲机WJ-40台22良好电焊机BXT-30台1010良好张拉设备YLD-450套20良好XX.5.20张拉设备YLD-250套40良好XX.5.20张拉设备YLD-25套40良好XX.5.20挂篮JQ90套10良好XX.7.30工业锅炉WrNS6-Y(Q)台10良好XX.11.15压浆机UB3台30良好XX.5.20洒水车8102台11良好空压机L-6/8台55良好风镐风动台55良好振动锤DZ90台11良好第4章各分项工程的施工顺序及工期安排4.1安排原则(1)依据工程规模,结合我单位的技术、装备实力和类似工程的施工经验,运用科学的施工计划,统筹兼顾,合理进行工期安排。(2)在保证施工安全、工程质量的基础上,优化资源配置,充分发挥企业综合优势,确保在计划工期内保质保量的完成施工任务。(3)以组织流水施工,均衡生产为基本方法。4.2施工计划本桥工期为15个月,开工时间为XX年2月1日,竣工时间为XX年5月1Bo根据工期要求及工程量,项目安排进度计划如下述。XX路大桥进度计划I单I数I作业天序号分部名称分项名称位数量作业天 数起止时间备注1施工准备1009. 2. 1-2. 1025号墩右幅钢板桩围堰162. 62. 213左幅桩基施工根9282. 113. 109个孔同时开 挖4右幅桩基施工根9272. 22-3. 209个孔同时开 挖5左幅承台施工座1263.11-4. 056左幅墩身施工座1204. 06-4. 25分2次浇筑7右幅承台施工座1313. 21-4. 208右幅墩身施工座1154.21-5. 05分2次浇筑10托架现浇托架搭设M26214.21-5.31在施工墩身的 同时搭设托架 出水面11托架现浇箱梁M26206. 16. 2012索塔索塔施工M64716.21-8.31每节6米,共 7次,每次10 天13中横梁托架拼装个1108. 18. 1014中横梁施工个1218. 118.31154号过渡 墩桩基施工根8432. 113. 2517承台施工座2303. 264. 2418墩身施工根2304. 255. 24156号过渡桩基施工根8462. 15-4.0117墩承台施工座2204.02-4.2618墩身施工根2144.27-5.1019边跨箱梁支架基础处理M72155.1-5.1520支架搭设M72565.16-7.1021支架现浇箱梁施工M72616.11-8.1022主跨箱梁挂篮拼装、预压付1218.11-8.3123箱梁挂篮施工段141829.110.3.424支架现浇段支架搭设M7.62110.1.4-10.1.2425支架现浇段箱梁施工M7.62510.1.25-2.2026合拢段施工M21010.3.5-3.1427南引桥桩基施工根16414.21-5.3128立柱、系梁施工根16515.10-6.3029支架基础处理孔4506.1-7.2030支架搭设孔4516.20-8.1031支架箱梁施工跨41237.2011.20每月完成1跨32北引桥桩基施工根20506.1-7.2033立柱、系梁施工根20416.20-7.3134支架基础处理孔5417.18.1035支架搭设孔5417.118.2036支架箱梁施工跨51548.1-10.1.31每月完成1跨37桥面系桥头搭板块4-10.1.3138人行道板预制块452-09.12.3139人行道板安装块45209.11.1-10.4.140路缘石施工M86009.11.20-4.1041桥面铺装施工M43009.12.1-10.4.2042伸缩缝安装M9010.3.1-4.25护栏施工M86009.12.10-10.4.20LT罐函【龙网横道图炎料下黄就在筑龙网横道图建筑资料下栽就在筑龙网第5章主要工程项目的施工方案、方法5.1 挖孔桩施工1.1 .1主要工程数量:全桥基础均为挖孔灌注桩,引桥桩径为2.0米,共28根,桩径为L5米,共8根;过渡墩桩径1.5米,共16根;主桥桩径2.0米,共18根。1.2 .2施工方法:(1)挖孔挖孔桩采用人工开挖,机械配合人工提升。在土质较差地层,同一墩台不能两邻孔同时开挖;土质较好时,对角两孔可同时开挖;孔内遇岩石孤石采用浅眼松动爆破,炮眼深度硬岩石层不超过0.4m,软岩石层不超过0.8m,装药深度不超过炮眼深度的1/3,孔内爆破采用塑料导爆管起爆,炸药采用硝铁防水炸药。爆破前对炮眼附近的支撑采取防护措施,护壁碎强度尚未达到2.5MPa时不得进行爆破作业。石质破碎或风化严重的岩层,采用风镐开挖,挖孔过程中经常检查桩身净空尺寸和平面位置。孔的中轴线偏斜不得大于孔深的05%,截面尺寸必须满足设计要求,孔口平面与设计桩位偏差不得大于5cm。(2)护壁根据不同地质,土质每掘进061.0m,石质每掘进L5m,立模灌注混凝土护壁,护壁模型采用定制的钢模,根据孔径大小分块制作,首节护壁应高出地表面0.3m,以防地表水或其他杂物流入。挖孔桩护壁采用碎结构,护壁采用“喇叭”形,以便于灌浆。护壁碎的标号不得低于桩基碎的标号,采用插入式振动器振捣密实,以保证护壁碎质量。挖孔桩挖孔过程中,安装每节护壁模板时必须用井口桩心点校正模板位置,并由专人负责,第一节井圈护壁的中心线与设计轴线的偏差不大于50un,且把井圈的中心点用十字线的形式标在护壁顶面碎上,确保检查轴线复核。书山有路勤为径,学海无涯苦作舟 页碌第桀髓勾目.澧那攫霞5挖孔桩施工时严禁超挖,及时做好碎护壁,并做好孔井的排水工作。当挖到设计标高后,根据设计要求对持力层地质情况进行检查,若发现持力层地质与设计不符,及时通知监理和设计单位共同研究处理方案。(3)排水及排烟除在桩位四周挖截水沟外,并应将孔内排出的水引流远离桩孔。孔内渗水量不大时,可用人工提升,水量较大时用水泵排水。同墩台数孔同时挖时,渗水量大的孔超前开挖,集中抽水降低其他桩孔的水位。采用爆破成孔的挖孔桩或孔深超过IonI时.,设置通风设备,利用空压机进行孔底换气。孔内每次爆破后立即排烟,有毒气体消除后施工人员方可下井施工。(4)钢筋笼制作安装钢筋笼制作必须符合设计要求和规范要求,施工员按图纸及桩孔深度开出钢筋笼制作通知单,钢筋工根据施工员通知单进行制作。钢筋笼在施工现场生产区集中制作,现场绑扎成型,采用16T吊车进行吊放,钢筋笼过长吊起较难时采取分节吊放,为保证钢筋保护层厚度,每隔2m,在同一横断面设置四个钢筋“耳环”。(5)碎灌注挖孔至设计高程后,进行清底,做到孔底平整无松磴、泥污等软层,经监理工程师检查合格后,根据孔内渗水情况选择灌注方法,当孔内水不能抽干时,采用竖向导管法灌注碎,导管直径25Omnb水下碎灌注连续一次成型,严格按水下碎施工技术规范进行施工,成桩后,用风镐凿除桩头碎。当孔无水或水量较小时,采用串筒施工,插入式震动器振捣密度实;(6)桩基检测灌注混凝土时,每根桩按规范要求制作试件,对试件进行标养,强度检测后填写试验报表。桩身灌注完成14天以后,按要求委托有试验检测资质的单位进行小应变检筑誉料下栽就在筑龙网测。(7)环保措施由于挖孔桩施工过程中,需产生大量的弃土,容易造成环境污染,因此,施工时要特别注意。按照施工实际作业场地及环保要求,在指定区域设置一个大的弃土场。禁止泥浆乱堆,既要保证现场的文明施工,又要保证不污染环境。5.1.3工艺流程:见工艺流程图5L4主要机械设备:汽车吊、水泵、装载机、电焊机、空压机等。5.2承台、系梁施工5.2.1主要工程数量:全标段主墩矩形承台2座,过渡墩矩形承台4座,系梁14座。5.2.2施工方法:(1)岸上开挖基坑基坑开挖采用机械与人工相结合的开挖方式进行,基坑的开挖尺寸要满足系梁的几何尺寸、支模及操作的要求。基坑的开挖坡度以保证边坡的稳定为原则,根据地质条件,开挖深度,视现场的具体情况确定。开挖的基坑要设置排水沟及积水坑,及时排水,防止基底被水浸泡而降低基底承载力,基坑开挖到位后,须铺设碎,经监理验槽合格后,进行钢筋、模板施工,浇筑碎。(2)右幅主墩开挖基坑A、围堰施工方案本桥主墩右幅承台的右前拐角距岸边约7米,此处水深约2.5米,河床高程约46.8米,承台底距水面7.22米,承台入土深度4.72米。从主墩左幅桩基开挖至承台底深度的土质获悉,土质的含水率较大,并有明显的渗水现象,承台基坑须放坡开挖。基于上述因素,本承台基坑开挖拟采用钢板桩围堰,以免桀髓勾目.澧那攫霞5采用填土围堰对河道造成的不良影响。根据河床土质性质,灰黄色、硬塑,估计钢板桩能够打入深度约4.5米;又因为承台基坑开挖要从河床往下挖4.8米,拟定基坑边坡1:0.5,承台外侧留有1米空间,装、拆承台模板及设置排水边沟,故钢板桩围堰立面布置如下图所示,桥轴线与河道斜交约45。,主墩右幅承台的平面位置如下图所示,根据现场实际情况量得,两侧钢板桩围堰边长约18米,需用内角拐桩1片,40Cm宽的钢板桩90片,靠近岸边浅水处不须打钢板桩,用编织袋装土堆码围堰即可。钢板桩围堰立面示意图在钢板桩插打之前,先在主墩右幅承台位置填土筑岛,作为插打钢板桩的吊车作业平台,筑岛的下坡脚至钢板桩围堰位置,筑岛顶面高出河水面约1.0米,需填土约IlOomZ填土筑岛完成后,将其顶面整平,在其上面铺垫钢板,作业吊车停放指定位置,吊车支垫稳定,开始进行插打钢板桩作业(见上图)。C、主墩施工待钢板桩围堰施工完成后,撤出铺垫钢板,进行桩基施工。桩基施工完成后,即可开挖基坑,进行承台和墩身施工。首先在钢板桩内侧设置围堰上层支撑,机械开挖基坑土方,开挖至原河床时,设置二层围堰支撑,再开挖至承台基坑底高程,铺垫混凝土地平,进行承台施工,回填承台基坑,拆除围堰支撑,继续墩身施工,同时在承台上预埋主桥上部现浇段支架。(围堰支撑的受力计算正在优化中,在桩基施工完成前确定支撑的布置形式和材料型号规格)资料下载【龙网围堰支撑示意图D、围堰拆除待墩身和预埋主桥上部现浇段支架结束后,回填土填筑吊车作业平台,拔除钢板桩,钢板桩全部拔除后,挖掘机清除回填土,恢复河堤、河道原貌,围堰施工结束。(3)模板及钢筋在设置模板前应按施工要求做好承台、系梁底的处理工作,破除桩头,调整桩顶钢筋,做成喇叭口状。模板采用大块定型钢模,模板接头用螺栓连接,用对拉螺栓及斜支撑固定。在施工前必须进行详细的模板设计,以保证模板有足够的强度、刚度和稳定性,能可靠地承受施工过程中可能产生的各项荷载,保证结构各部形状、尺寸的准确。模板要求平整,接缝严密,拆装容易,操作方便。模板在拼装前及拆卸后都要用脱模剂均匀涂抹。由吊车安装就位,支撑要牢固。钢筋的制作严格按技术规范及设计图纸的要求进行,保证钢筋搭接长度及焊缝质量满足施工规范要求,墩身的预埋钢筋位置要准确、牢固。时间;2021年X月X日书山有路勤为径,学海无涯苦作舟页码:碎的浇筑第加币珏q4币a.对于主墩承台大体积碎,在碎试配时采用掺加粉煤灰、低水化热水泥、降低水泥用量、使用缓凝减水剂等降低水化热,在施工中,采取降低混凝土原材料温度、分层浇筑、选择低气温时段施工、覆盖土工布洒水保湿降温等施工措施,在确需必要时设置冷却水管。碎的配制除要满足技术规范及设计图纸的要求外,还要满足碎泵送对坍落度的要求。要严格按照实验室出具的施工配合比进行配制。碎由碎输送泵或碎输送泵车运送到浇筑位置。碎采用商品碎。b.主墩承台碎浇筑时采用分层浇筑,碎按一定的厚度、顺序和方向分层,分层厚度要根据振捣器的功率确定,一般每20-30cm为一层,要满足技术规范的要求。碎振捣要均匀,振动棒要紧插慢拔,每一处振动完毕后应边振动边徐徐提出振动棒,对每一振动部位,必须振动到该部位碎密实为止。密实的标志是碎停止下沉,不再有气泡逸出,表面呈现平坦、泛浆。防止漏振、过振。振动棒应避免碰到模板、钢筋及预埋件。(5)碎养生和拆模碎浇筑后要适时进行养生,气温较高时要尤其注意,以防碎开裂。险强度达到拆模要求后再进行拆模。(6)基坑回填系梁达到一定强度后即可拆模,同时在两侧对称用干土回填,夯实。5.2.3工艺流程:见工艺流程图。5.2.4主要机械设备:汽车吊、水泵、钢筋机械、挖机、振动锤等。5.3墩身施工5.3.1主要工程数量:主墩采用直径6.O米的圆柱式桥墩,共2座;过渡墩墩身采用圆柱式桥墩,共4座,引桥墩柱采用矩形墩,共28根。时间;2021年X月X日书山有路勤为径,学海无涯苦作舟页码:5. 3. 2施工方法:第21币4t q4市
