某实业集团北京乳品厂二期冷库施工组织设计方案.docx

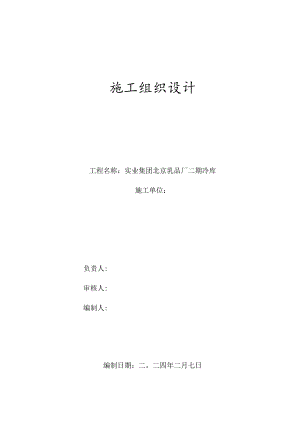

施工组织设计工程名称：实业集团北京乳品厂二期冷库施工单位：负责人:审核人:编制人:编制日期：二。二四年二月七日第一章工程概况3第二章施工布置42. 1施工组织42.2 生产总部署42.3 劳动力安排42.4 保证工期措施4第三章施工准备工作53. 1技术准备53. 2材料和施工机具准备63. 3搭建临设和施工场地准备6第四章施工工艺流程6第五章施工方案65. 1施工测量65.2 土方施工115.3 基础结构工程155.4钢结构制作205.5钢结构吊装流水程序：215.6施工准备225.7钢梁拼装235.8钢梁吊装235.9高强螺栓施工235.10楝条安装235.U压型钢板的制作23512压型钢板的安装235. 13彩色钢板屋面材料及设备24第六章季节性施工措施256. 1雨季施工管理目标256. 2雨季施工主要措施25第七章工程质量设计257. 1质量目标257.2质量方针267.3质量保证体系267. 4确保质量管理主要措施26第八章施工管理措施278. 1安全管理措施278.2消防保卫施工措施278.3环境保护技术措施27第九章附图（表）28第一章工程概况1.l工程名称：冷库扩建项目轻钢结构施工1.2 建设单位：实业集团北京乳品厂1.3 总包单位：1.4 设计单位：国内贸易工程设计研究院1.5 工程简介：本工程为乳品厂扩建冷库项目，位于北京市密云工业开发区清源路一号，该筑占地面积447.3711具体规格为1680OmmXl5000mm×4500mm（长义宽X高），是在原冷库存的东侧进行扩建的，冷库用来存放保鲜奶，其温度要求控制在0-4七，日进货量约180吨，其中100吨酸奶的进货温度为15C,另外80吨进货温度为8cC,经过24小时降至49,库内冷却设备采用吊顶式冷风机。冷库的火灾危险性为丙类二项，建筑耐火等级为二级。1.6 工程计划开、竣工日期：以甲方通知为准，总工期为90天。第二章施工布置2.1施工组织我公司把该工程列为重点工程，公司领导将亲自抓，同时选择责任心强、经验丰富的骨干负责全部施工，实行分工协作，负责到人。并配备生产、材料、质量、安全等有关部门，具体管理施工中的各项工作。2.2生产总部署为了及早交付业主使用，经过认真讨论施工方案,确定本工程总工期为30天.为了合理安排生产，提高工作效率，调配好各工种的穿插作业,加快工具机械使用，加快施工进度.施工总进度计划见下表施工工期施工进度总计划9182736455463728190±建钢结构制作主体安装围护安装门窗安装设备安装交验2.3劳动力安排各项施工任务由项目经理部统筹安排，下达工期，质量和安全指标，各工种工长负责实施完成。2.4保证工期措施在建设资金各方面满足的情况下，确保按期完工。2.4.1优选施工管理班子通过企业内部竞争选拔确定项目经理。又富有同类建筑施工经验，管理能力强，技术素质好的人员担任项目经理，同时配备有实力，有同类建筑经验的施工管理人员。2.4.2优选优质量和有进度保证的施工队。2.4.3认真研讨重点施工方案确保正常施工，开工前技术先行，认真研讨重点施工方案，再保证质量上采取相应措施，以缩短工期。本工程重点考虑质量。2.4.4采取合理的施工程序根据建筑、结构设计和施工现场条件，施工方法等因素考虑，贯彻“先主体后围护”的正常施工程序原则，组织施工。2.4.5采用新技术施工目的在推广新技术、新工艺、新材料、提高工程质量，缩短工期，降低工程成本，提高管理水平。2.4.6沿用本单位系列创优措施保证工程质量一次验收合格。2.4.7 采取季节性施工措施进行雨季施工，执行历年成熟的有效措施确保雨季正常进行生产，不受季节性气候影响，按期竣工。2.4.8 强化生产管理，采用现代化管理网络计划指导日常生产。执行时要强化以下管理。(1)总体网络计划要分解到各个分项、各种专业项目。(2)加强生产计划的检查、监督。及时发现问题，调整计划，排除生产障碍。(3)强化施工高度工作，及时平衡和协调，保证各单位在时间和空间上相互协作，步调一致。2.4.9 确保物资供应在主材料、机具、构件配件加工定货的管理上供应及时，在物力上共同确保工期，在资金上也要及时到位。2.4.10 10全面强化施工管理，主要在工程生产管理、质量管理、文明施工等方面进一步提高管理水平。第三章施工准备工作本工程工期短、任务重、质量要求标准高及受自然条件限制，以及专业之间交叉作业较大，为使该工程优质高速度组织施工，应加强施工的预见性、计划性，做好施工前的各项准备工作。3.1 技术准备1 .1.1我公司配备了足够的具有一定资历和丰富经验的工程管理人员和技术人员，并配有专业素质的安装工、起重工和电气焊工及板型轧制的专业技术人员。3 .L2熟悉图纸，详细掌握钢屋架与结构的连接位置进行复检，以便准备做好配合工作，根据各专业的具体情况、编制详细的分部分项工程施工措施方案，做到各部环节严谨。3.2 材料和施工机具准备3.2.1如我公司中标，我们将在收到工程预付款后，尽快组织材料部门采购材料。3. 2.2根据施工进度计划和工程现场实际情况，有组织的分批、分期把材料、设备及施工机具调入现场，以减少现场堆放和保护工作。3.3搭建临设和施工场地准备我们将在中标开工后，本着节约用地，有利生产，方便职工生活和使用安全的原则，及时向业主提出临时搭建和施工场地占用申请和用电用水申请，并与业主和土建协商，合理地安排压型板加工场地和材料堆放地及压型设备，机具位置，并同时考虑安排工程设备到场的短期存放场地，尽量减少对施工作业区的影响。第四章施工工艺流程图纸审核一安装方案一柱基复测一结构与材料清点一结构安装一钢结构调整、焊接一检验（验收）一支架固定一屋面墙面板安装一异形板安装一其它构件安装一验收一交工。第五章施工方案本工程的施工工期较短，施工工序较多，特别是H型钢加工量较大，这就对施工的管理、计划、控制、组织、协调等内容的要求很高，为了确保质量和工期，要求从材料、加工、安装、技术采用等方面严格按照IS09000的质量控制标准进行，在施工过程中，必须加强质量管理。为了加强市场竞争，提高企业市场地位，在本工程的进行过程中，必须加强成本管理，尽可能采用新技术、新工艺。由于本工程的要求工期短，加工制作工程量大，专业工序多，所以在施工过程中，要求各部分分项工程必须进行合理充分的交叉施工。5.1 施工测量5 .1.1测量内容工程定位、水准点引测、沉降观测、标高竖向传递、楼层主轴线的竖向投测及平面楼层放线，基础、主体水平+500mm、装修+50Omm复核线、外窗安装位置控制线和中心控制线，以及其它模板、钢筋、砌筑、施工、构件等的位置控制线。6 .1.2测量放线的基本要求5.1.2.1施工测量放线应严格遵守建筑工程施工测量规程(DBJ01-21-95)(以下简称规程)及国家规范的有关要求。5.L2.2建筑物平面轴线控制网选用二级，测角中误差±12"，边长相对中误差1/15000；高程控制网测量精度采用等外水准技术要求，闭合差±30JLmin。5.1.2.3仔细核对设计图纸，了解设计意图。5.1.2.4施工测量人员必须持有北京市建委颁发的上岗合格证，测量仪器必须严格按有关规范、规程进行检定和管理。5.1.3施工测量的准备工作5.1.3.1测量仪器的计量检定进入施工现场的所有测量仪器均应进行了计量检定。5.1.3.2审图5.1.3.3编制施工测量作业指导书施工测量作业指导书是全面指导测量放线的具体依据，它包括测量阶段及测量部位在施测过程中所采用的方法、仪器及放样数据。5.1.3.4与业主办理红线桩、水准点及相关测量原始资料的交接手续。对移交后的桩点进行妥善保护，防止桩点受到扰动破坏。5.1.3.5对前期桩基施工所留控制桩基的位置、标高进行校测，为施工提供依据。5.1.4测量工作的组织与管理测量工作是项目管理的一项重要工作，测量工作质量的好坏直接影响工程的使用功能，关系到工程是否能够按时交付使用，同时它也是工程创优工作的必要保证。5.1.4.1人员组织组建一支测量专业队伍，共3人，在工程经理部总工程师的领导下负责整个工程的测量与验线工作。测量组负责内业管理、编制测量作业指导书、建立施工测量数据库、控制网的测设与校核及土建施工期间的日常测量、验线工作。5.1.4.2主要测量仪器配备（见下表）仪器名称型号数量激光经纬仪DJD22水准仪AL3322台钢尺50m2把水准标尺2m4根5.1.4.3测量记录管理5.1.4.3.1计算计算工作要到依据正确、方法科学、计算有序、结果可靠，在计算过程中要做到步步有校核，校核应视具体情况采用复算校核、总和校核、几何条件校核及变换计算方法校核。5.1.4.3.2验线验线工作的依据要原始、正确、有效；验线的精度高于施测的精度；验线工作在人员、仪器及测法上应与放线工作不相关，独立进行；验线的部位主要包括关键环节与薄弱部位。5.1.4.4控制网布设：5.1.4.4.1平面控制网控制网布设成方格网形式，精度为一级，边长相对中误差1/24000,测角中误差±9”。以业主提供的精密导线点为原始依据，利用全站仪采用极坐标法进行测设。测设完成后逐点用直角坐标法进行校核、调整至符合精度要求。外控点位测设时，先于待测点作混凝土墩一个，长宽均为50cm,高120cm,埋入地下100Cnb顶部预埋IOCnIX0.6CnI钢板一块。各点位测设、校核完毕后，在钢板上刻痕钻孔、镶入铜芯标识。控制点用钢管作1.5m见方保护架。地下结构施工采用外控法，控制点布置在基槽边，便于向槽内投测。控制线距离邻轴线均为Inb可避免与结构墙体、柱等发生位置冲突，且便于记忆，有利于加快放线进度。5.1.5工程定位测量5.1.5.1±0.00Omm以下结构施工测量放线5.1.5.1.1依据红线桩点测设建筑物控制网，桩点尽量布置在远离基坑、土质较稳定、通视情况良好的地方。在控制网外廓线上测设控制地下结构外墙的控制线和建筑物主轴线，同时应注意避开结构墙、柱，以便向基坑投测轴线。5.1.5.1.2建筑物控制网经自检和监理验收后，验收合格后方可动工。5.1.5.1.3建筑物的高程控制点与平面控制网点布置在同一桩点，从而保证每栋建筑物旁有二至三个高程控制点，以便向各施工部位引测标高时进行附和水准线路校核。5.1.5.1.4基础设计基槽底标高位于-15.60m。水准点投测到基坑内不少于6个点，由±0.OOOmm向下传递。5.1.5.1.5垫层施工完成后，依据建筑物控制网向垫层上投测建筑物外轮廓主轴线，投测前应先核对建筑物控制网点是否有变动。投测宜采用角度交汇法，投测后应在垫层上校核轴线间距、轴线夹角及对角线尺寸，基础长度或宽度在6090m时，允许误差±15mm,对角线尺寸误差为边长误差的J2倍，外廓轴线间的夹角的允许误差为1、其它技术指标可参考规程第6.4.3条要求。高程控制可采用悬挂钢尺法，由基坑上的高程控制点直接引测，以便减少测站数，提高引测井度，但应注意悬挂标准重物和进行钢尺的尺长和温度改正。5.1.5.1.6为保证底板上层钢筋、墙插筋位置正确，上层钢筋施工前应进行二次放线。5.1.5.2±0.00Oin以上结构施工测量放线5.1.5.2.1主体结构标高控制线全部采用+0.5m线。基础完成后，在基础外墙、楼梯间等处引测±0.000控制点，用红漆“”为标识，作为整个建筑标高的控制起始点，以及室外工程的标高控制点。煤层施工期间，在每层钢筋上抄0.5In线，用红漆标识，作为钢筋焊接和绑扎德控制依据。首层拆模后，由室外±0.000标高控制网点，上返0.5m,在墙上抄测0.5m标高控制线，用另一个控制点校核，作为楼板模板支撑与起拱的控制和检查依据。以上各层墙拆模后，施工标高传递均由楼梯处±0.000控制点使用50m钢尺几铅锤仪开始向上传递。为了避免出错即便与核对，建筑物有3处分别向上传递标高。5.L5.2.2根据楼层设计图纸，确定出主要控制轴线，使用工程定位轴线控制桩，使用2台经纬仪引测，形成平面双“井”字控制线。在根据楼层设计图纸，依据“井”字控制线进行放线。5.1.5.2.3首层放线验收后，将控制轴线引测（弹出）在外侧柱方面上，作为各施工层主轴线竖向投测的依据。若视线不够开阔，不便架设经纬仪时，改用激光铅锤仪通过预留洞口向上投测。控制网由外控转为内控，其控制图形平行于外廓轴线。5.1.5.2.4控制轴线选在建筑物外廓轴线上、施工流水段的分界线上、楼梯间两侧的轴线上，利用这些控制线的平行线进行投测。5.1.5.3装修阶段的测量放线5.1.5.3.1外墙装饰设计有分格要求时，应按高于1/10000的精度测定分格线，并在建筑物外墙转角处吊出铅锤钢丝，以便控制墙面垂直度、平整度及板块出墙位置，铅锤钢丝用经纬仪校测，两次投测误差小于2mn°室内墙面应按1/3000的精度控制垂直，分格精度同室外墙面。5.1.6各项测量放线允许误差5.1.6.1平面控制各项允许误差基础放线尺寸（总长）土20mm,外廓轴线夹角1'轴线竖向投测：每层±3mm,总高±IOmm外廓主轴线：±10mm细部轴线：±2mm承重墙、梁、柱边线：士3mm非承重墙边线：±3mm门窗洞口线：±3mm5.1.6.2标高控制各项允许误差标高竖向传递：每层±3mm总高土IOmm管道穿墙孔洞：±10mm5. 1.7沉降观测根据规程要求必须进行沉降观测。按照设计的有关要求在相应的部位设置沉降观测点，由基础施工开始进行观测（结构施工过程中要按设计要求进行观测点的预埋工作），至竣工后沉降量基本稳定（lmm100d）为止。5.2土方施工5.2.1基坑放坡根据本工程的实际情况及设计方提供的资料，基坑采用自然放坡。5.2.2土方开挖5.2.2,1本工程土方开挖采用机械挖土配合人工清槽。采用机械满堂红开挖的方法。柱底基坑采用人工开挖。采用机械开挖时，基底以上20Cm区域采用人工清理。本工程采用反铲挖土机，配备15t20t自卸汽车运土，分区、分步施工。分区施工是便于分项工程的流水作业，分步施工是便于发挥机械性能，创造多机作业面。5.2.2.2土方工程是影响工期的主线，各分项工程都要围绕这一主线组织施工。要抓好土方连续突击作业，同时采用分区、分步交叉流水作业。基坑中部为大面积土方开挖区。在开挖深度内，分步布置挖土机械，为保持双机作业工作面，充分利用空间和时间，采用夜间施工的方法，保持土方施工进度。5.2.2.4总的开挖方法是从中间向两侧退着挖，最后在坡道处收尾。基坑四周的边坡，每个工作面均配置劳动力，按坡度要求进行人工清坡。5.2.2.5车库基坑开挖采用内坡道，根据现场道路和出入口的位置，设在基坑的东北角，坡道宽5.0m,坡道坡度1：6o收尾坡道采用内坡道分步退挖的方式。5.2.2.6土方工程施工的关键是组织施工，要制定组织措施，合理进行机械配备，规划好工作面和开挖顺序，才能保证既定工期。5.2.2.7质量要求：机挖槽底标高与设计标高允许偏差+20Omn1,不得扰动老土。5.2.2.7.1各层标高允许偏差±15Onil5.2.2.7.2边坡允许偏差+200mm,严禁亏坡。5.2.3土方回填:本工程的土方回填按计划将于地下结构工程施工完毕后进行。5.2.3.1本工程房心及柱基均采用碎石电层回天，灌密实后500厚。人工回填，采用蛙式打夯机夯实。5. 2.3.2施工准备5.1.1.1.1 回填土的准备：检查回填土的质量是否符合设计及规范的规定，以及回填土的含水量是否控制在允许范围内。5.1.1.1.2 做好施工标记：根据建筑地面与绝对高程的相对标高，定出±0.000的高度，保证室外散水及地面的做法，定出室外地坪-0.45线，作为回填高度的控制依据。在高出±0.000的结构部分，由测量员在墙面上弹出水平标高线，并标识回填的高度。5.2.3.3施工工艺：5.2.3.3.1工艺流程：基坑清理f土质检验f分层铺土T夯实f检验密实度f修整找平一下一步回填f验收5.2.3.3.2施工方法检验回填土的质量，有无杂物，粒径是否符合要求，测定回填土的含水率，比较含水率是否在最优含水率范围内，确保夯实达到最为密实，对含水率较大的土,采用加干灰或晾晒，含水率较低时，可采用加水湿润。回填土的筛分：对于进场的回填土，要求进行过筛，将土中的砖块和卵石等大块过筛、去除，并按体积比掺入石灰粉，体积比为2：8o回填土分层铺摊，采用蛙式打夯机分层夯实，每层厚度不大于250mm,每层铺摊完后，随之耙平，在用打夯机夯实。回填时，每层至少夯实达到三遍，打夯时应一夯压半夯，夯夯相接，沿基坑的长度方向进行。对于不同标高处的夯实，先夯实较低部分，对于一次不能夯实到位的，可斜向分层，坡度角为1：2,上下层搭接夯实长度不少于100Omm。每层填土夯实后，按规范规定进行环刀取样（每层每边二组，取样部位在每层压实后的下半部），测出干土的质量密度，达到要求后方可进行上一层铺土。修整找平：填土全部完成后，进行表面拉线找平，超过标准高程的部位铲平,低于标准高程的应补土夯实。5.2.5.4注意事项5.2.5.4.1夜间施工，应配置低压照明灯，作业面灯的设置不少于10米/台。5.2.5.4.2施工顺序应严格按照施工方案进行，防止铺填超厚，严禁直接将土倒土入槽。5.2.5.4.3各种管线应妥善保护后，再按规定回填土料，不得碰坏。施工时，应及时保证管线部分先施工。管道下部按要求用木锤填夯密实。5.2.5.4.4回填土每层都应测定夯实后的干土质量密度，符合设计要求后才能铺填上层土。每层干土质量密度实验报告要注明土料种类、试验日期、试验结论及试验人员签字。为达到设计要求的部位，应有处理方法和复验结果。5.2.5.4.5夯压时对干土可适当洒水加以湿润，避免“橡皮土”现象发生。5.2.5.4.6施工时，对定位标准桩、轴线引桩、标准水准点、龙门板等，填土时不得撞碰，也不得在龙门板上休息。并应定期复测和检查这些标准桩点是否正确。5.2.5.5填土取样回填土取样采用环刀法，回填土前绘出每层取样点的平面布置图，取样数量为每边两组，每层厚度25OnUn取一点，经试验合格后继续回填土料。5.2.5.5.1质量标准项目：基底处理必须符合设计要求或施工规范的要求；回填的土料必须符合规范和设计要求；回填土必须按规定分层夯实，取样测定夯实的干土质量密度，其合格率不小于90%,不合格的干土质量密度的最低值与设计值的差不大于0.08gcm3,且不应集中，环刀取样的方法及数量应符合规定。(2)允许偏差项目项次项目允许偏差(mm)检查方法1顶面标高+0、-50用水准仪或拉线检查2表面平整度20用2米靠尺和楔形塞尺检查5.3基础结构工程5.3. 3.1钢筋工程5.4. 1.l主要施工方法：本工程H22un的横、竖向钢筋全部采用焊接，直径V22mm的按规范要求进行搭接。5.3.1.2材料采购所购钢筋必须来自批准的供应商，如更换供货来源须以书面形式得到批准。所购买的钢筋必须要材质证明齐全。5.3.1.3材质检验钢筋进场后首先进行外观检查，检查合格后按国家有关钢筋标准规定取样进行力学试验，复试合格后方可使用。钢筋在加工过程中如发生脆断，焊接性能不良或力学性能显著不正常时，应对该批钢筋进行化学成分分析和其他专项检验。5.3.1.4钢筋加工现场设钢筋加工棚，钢筋集中加工成型，所有加工严格按钢筋翻样图纸执行。加工后的钢筋须经质检人员抽样检查，检查包括：钢筋是否平直、有无局部曲折、钢筋的弯钩长度、平直长度等是否满足GB50204-92(2001)中的有关钢筋加工允许偏差的规定，检查合格后方可进入施工面绑扎。5.3.1.5钢筋施工技术的质量要求5.3.1.5.1严把钢筋进场关。凡是进场的钢筋原材均按试验规定抽样复试，复试结果必须经监理审查批准。5.3.1.5.2严把图纸关。选派有经验的技术人员进行审图和钢筋翻样工作。若钢筋过密一定要提前放样，提前采取措施。5.3.1.5.3控制钢筋下料成型。钢筋成型均在现场加工棚集中进行，为保证下料和成型尺寸准确，现场技术人员要亲自到加工现场进行交底，并派专人在加工现场负责监督检查钢筋的加工成型质量。同时加工好的钢筋要再次经过严格挑选，有效的控制下料成型质量。5.3.1.5.4锚固、接头长度要用尺量检验，满足设计及规范要求。5.3.1.5.5钢筋接头质量控制。所有钢筋接头位置应符合设计及规范要求。5.3.1.5.6坚持两次放线。模板支完后进行一次放线，根据放线调整竖向钢筋位置，钢筋绑扎完成后再进行二次放线，进一步核正竖向钢筋的位置，准确无误后方可浇筑梁板混凝土。5.3.1.5.7施工缝位置钢筋定位，用卡茬木方放在两皮钢筋之间和下铁钢筋保护层处，并用钢筋马凳支撑，钢筋马凳放垫块上。5.3.L5.8控制垫块的验收和绑扎，购置标准塑料垫块，在技术交底中进一步明确垫块的绑扎位置。垫块使用前必须经过严格挑选，分规格存放,做好标识，注明规格及使用部位。绑扎时要逐一检查，确保帮扎牢固。5.3.1.5.9钢筋绑扎成型后，不得踩踏，尤其是负筋部位；浇筑混凝土时，振捣棒不准触动钢筋，并设专人随时校正钢筋位置。5.3.1.5.10混凝土浇筑完毕后，派专人负责及时调整钢筋的位置，纠正浇筑混凝土所产生的钢筋位移，及时清理粘在钢筋上的砂浆。5.3.1.5.11钢筋安装绑扎允许偏差项目（结构长城杯的标准）序号项目允许偏差（mm）检查方法1绑扎骨架宽高±5尺量长度±102受力主筋间距±10尺量排距±53箍筋、构造筋间距±10尺量连续五个间距4钢筋弯起点位移±205受力主筋保护层基础÷5尺量受力主筋外表面至模板内表面垂直距离梁、柱±3楼板±3锥筒外半扣3个5.3.2模板工程5.3.2.1模板工程特点：本工程主要为筏板基础和条形基础。5.3.2.2根据工程特点，柱子施工采用定型钢模板；板、梁模板采用竹胶板。模板方案能保证浇筑后混凝土的外观平整，保证结构质量并达到优良工程的要求。5.3.2.3模板安装5.3.2.3.1模板安装前要清理干净，检查模板的平整，是否完好，出现问题及时解决，刷好水质隔离剂。5.3.2.3.2标高控制除在各个房间墙上弹50cm线外，还必须弹出顶模的上口线及顶板底板标高线。当混凝土梁、板的跨度大于4m,在模板安装时要起拱，起拱高度宜为全跨长度的l1000-l3000o梁区中现浇楼板的起拱，除按设计要求起拱外，还应将整块得支模高度上提5mm,确保混凝土浇筑后楼板的挠度满足规范。5.3.2.3.3模板缝必须粘贴IOmm宽的海绵条，海绵条应让开墙边5mm,并让开模边5mm,垫好海绵条主要防止漏浆而出现烂根或麻面现象。5.3.2.4模板拆除模板拆除要优先考虑整体拆除，便于整体转移后重复安装，拆模要保证混凝土强度达到一定的强度方可拆除。侧模在混凝土强度保证其表面及棱角不因拆模受损及可拆除。底模在混凝土强度必须符合下表要求方可拆除。在常温条件下，墙体混凝土强度必须达到L2Mpa,方可拆模，外墙混凝土强度达到7.5Nmm2时方可拆模，拆模视当时气温情况，以同条件养护试块抗压强度为准，由现场技术负责人确定。现浇结构拆模时所需混凝土强度表结构类型结构跨度按设计的混凝土强度标准值的百分率（%）板250>2875板>8100梁W875>8100悬臂物件275>21005.3.3混凝土施工5.3.3.1概况：5.3.3.1.1本工程为钢筋混凝土结构5.3.3.1.2混凝土的搅拌本工程混凝土全部采用商品混凝土，混凝土的配合比设计、搅拌运输做到精确配制，严格管理，选择有实力的混凝土搅拌站。保证一次性浇筑过程中部出现施工冷缝。5.3.3.1.3按试验要求留置试块每浇筑100小德同配合比的混凝土取样不得少于一次，每工作班浇筑的同配合比混凝土不足IoOm'时，取样不得少于一次；抗渗混凝土留置抗渗试块。5.3.3.2混凝土浇筑、振捣5.3.3.2.1施工准备：机具准备及检查，卡具、串筒、振捣器、振捣棒及刮尺等机具设备按需要准备充足，并考虑发生故障时的修理时间，现场有备用振捣器和备用泵。在混凝土浇筑期间，要保证水、电、照明不中断。浇筑混凝土前对该部位的模板、刚劲、预埋管、预埋件、预留洞等进行全面细致的检查，并做好隐检验收记录，办好土建与水电等其他专业的会签手续。浇筑柱子混凝土时，泵管、料斗不能撞击墙体模板和钢筋；浇筑顶板混凝土时，用木板铺设混凝土浇筑的工作面，严禁直接在顶板钢筋上走动，操作面可随浇、随铺、随拆，保证使用。混凝土施工，开始前施工员（重要部位有总工）对施工管理人员、班组进行有针对性、可操作性技术交底。交底内容包括主要施工方法、技术要点、过程控制、质量标准、注意事项以及成品保护等。5.3.3.2.2浇筑混凝土前，在底部接茬处先浇筑50mm后同强度水泥砂浆。每层浇筑高度控制在50CnI左右，以后每次浇筑高度不得超过1m；分层浇筑、振捣。混凝土下料点应分散布置，墙体连续进行浇筑，间隔时间不超过2h。浇筑时随时清理落地灰。5.3.3.2.3振捣：插入式振捣棒移动间距不宜大于振捣棒的左右半径的1.5倍，一般小于50cm。第一振点的延续时间，以表面呈现浮浆和不再沉落为达到要求，避免碰撞钢筋、模板、预埋件、预埋管等，发现有变形、移位、各有关工种相互配合处理。浇筑混凝土独立柱时，要注意保护柱模板不受震动变形。注意保证柱混凝土振捣密实、均匀，防止产生麻面、蜂窝、甚至漏洞、烂根现象。5.3.3.3施工缝：施工缝的位置在混凝土浇筑前确定，选择部位在结构受剪力较小且便于施工的位置：柱留在基础顶面梁的下面与板连成整体的梁，留在板下23cm出；施工缝的表面应与梁轴线或板面垂直，不得留斜槎；施工缝处须待已浇筑的混凝土抗压强度不小于L2Mpa时，才能继续施工。施工缝处应按规程要求细致操作振实，养护时间不少于7天，浇水次数应能保持混凝土湿润。5.3.3.5现场管理所有施工用具应配备齐全，保证其完好，不能影响施工。对各类电气要在施工前进行检查，保证做好用电保护工作。技术、生产、安全进行联合检查，对查出的问题要及时整改，须隐蔽验收，要提前4小时办理混凝土浇筑申请。落实好现场施工的管理人员、操作人员和辅助人员，做到任务明确，责任到人。提前做好各项技术资料工作，得到监理工程师的认可，并办好预检、隐检手续。5.4钢结构制作5. 4.1材料管理5.4. 1.1所购材料必须有质量保证书或出厂检验合格证，对于特殊材料的材质应复验合格后方可使用。5.5. 1.2材料入库时，要认真验尺、测量，并验收其供货质量，严格执行材料入库和领出制度。5.4.L3放样、号料严格控制放样和号料尺寸，以保证构件制作精度，号料时充分考虑排板，并应考虑下料预留量和焊接收缩量。5.4.1.4下料下料时采用乙烘焰进行，对有机加工要求的按照图纸和规范要求，进行相应加工。下料前的材料整形：采用型钢校直机进行校直。放样下料：根据图纸将构件尺寸及节点按1：1比例在地板上进行放样，放样时必须考虑切割余量和焊接收缩量，并按有关标准执行。将大样与图纸核对无误后，采用多嘴切割机进行下料，对于各种尺寸的筋板、端头板，当612mm时用剪扳机进行下料，6>12mm时用自动切割机下料，切割质量必须符合GB50205-95的有关标准，型钢下料采用型钢切割机。5.4.1.5组对组对时严格控制尺寸，并对焊接变形大的部位采用反变形法控制。对于有隐藏漆的部分，涂装隐藏漆并检验合格后才能进行组对。拼接：所有板材拼接必须采用等强焊缝。焊接H型钢翼缘板、腹板拼接焊缝应相互错开200mm以上，且接头位置应避开最大剪力与最大弯矩处，在排板时应予注意。H型钢的构件采用H型钢成型及组装。组装后的构件应进行工序检查，各部尺寸符合设计要求后，用埋弧焊机进行焊接。5.4.L6焊接埋弧自动焊接采用焊丝，手工焊采用E43型焊条。H型钢的T型焊缝选用自动埋弧焊。焊接时，应严格遵守焊接工艺进行施焊，并应符合GB50205-95的有关标准。支撑等构件的焊缝长度不得低于图纸设计的长度。当焊接采用手工电弧焊时，焊接参数见下表焊接方法电源种类焊条直径焊接电流焊接电压E4303手工焊直流3.2mm100-130A23VE4303手工焊直流3.2mm160-2IOA23VE4303手工焊直流3.2mm200-270A23V注：立、仰、横焊电流应比平焊小10%左右。5.5 钢结构吊装流水程序:紧固节点螺栓节点焊接部分施焊超声波检查（需要时）5.6 施工准备5.6.1对基础进行检测和交接验收。基础混凝土强度达到设计要求。基础周围回填夯实完毕。基础的轴线标志和标高基准点准确、齐全。按图将土建总队提供的基础交接单、测量记录、基准点，我方进行复验，合格后方可进行安装。支撑面、地脚螺栓、基础面允许偏差见下表项目允许偏差（MM）支撑面标高3.0水平度1/1000地脚螺栓中心偏移5.0露出长度+20.0螺纹长度+20.0基础面标高-20.05.6.2把成品件分批运至构件堆放场或安装地。5.6.3接通现场用电设备的电源，并进行试车检验。构件运至现场堆放地点后，按安装顺序依次倒运至安装位置，并对构件进行复验，对运输过程中的变形必须进行校正处理，符合规范要求后，才能进行安装。钢柱安装前应对基础及地脚螺栓进行清理，再根据测量记录把相应厚度的垫片放好，然后吊装。安装用16吨吊车按通用工艺进行。16吨吊车的工作性能如下：出杆20米工作半径10米此时额定起重量5吨钢丝绳采用20X6X195.7 钢梁拼装钢梁拼装指分段屋架梁吊装前须在地面拼装成整体，拼装时钢梁用枕木垫平，检查钢梁整体长度，扭曲及侧向弯曲符合规范要求后，才能进行螺栓连接或焊接固定。5.8 钢梁吊装钢梁吊装根据钢梁的长度及重量采用单机吊装和双机塔吊法进行。5.9 高强螺栓施工高强螺栓施工时，螺栓须自由穿入孔内，并按由中央顺序向外施拧，当天必须施拧完毕。高强螺栓的拧紧，分初拧及终拧。抗剪性高强螺栓的初拧扭距按下表进行抗剪性高强螺栓的终拧应采用专用扳手将尾部梅花头拧掉，拧掉后即为终拧合格。螺栓公称直径M20初拧扭矩取值范围(N.m)300-4005.10棵条安装屋面楝条安装和调整用拉杆尺寸控制，以保证楝条的直线度和扭曲符合规范的要求。本工程的现场钢结构吊装采用16吨吊一台。钢结构主体的安装流水，从看台一侧开始。钢柱的吊装采用单机旋转法进行，保证柱不受振动，且提高生产效率，钢梁的吊装采用双点吊进行。511压型钢板的制作5.11.1依据压型金属板设计施工规程(YBJ216-88)的要求进行现场压型钢板的技术要素控制。5.11.2压型钢板用轧机运输到现场后，应尽快比较平整、满足本工程压板长度的场地进行固定，调平。并注意压型的方向，因为本工程屋面面板的长度较大。按照主导风向确定压型板的铺设方向后，压型板的摆放、吊装、压型的位置及方向即随之确定，确保压型过程及摆放的平面及空间，避免在吊装过程中需要转动压型板的方向，以免出现不必要的折板或损伤。5.11.3压型钢板完成压型后，堆放必须平整，叠放高度不超过1米，每堆压型钢板必须用麻绳垫乙烯泡沫捆牢靠，避免大风对压型板造成损坏。5.11.4压型钢板成型前后，严禁人员在板上踩或走。严禁把各种硬物件堆放于压型钢板上，对压型钢板造成刻划。512压型钢板的安装5.12.1彩色压型钢板在现场轧制，其长度按图纸要求与现场复测后确定，并确保檐口尺寸符合设计及规范。5. 12.2确保支架的位置准确，屋面板的安装基准线设在山墙端屋脊线的垂线上，墙面板的安装基准线设在山墙的阳角的垂直上。6. 12.3压型板的铺设方向和固定原则按下面进行：屋面、墙面压型板按逆主导风向铺设。压型板从屋面或墙面的一端开始铺设，屋面第一块板安装在橡条一端的第一个支架上。应边铺设边固定。洞口的切割必须核对图纸尺寸。安装完成后，应对屋面进行清扫。5. 12.4彩板安装工艺流程底板安装一一保温层的铺设一一屋面板与支架固定一一屋面板安装固定。5.12 .5屋面板及墙板的保存与运输：压型板因需要较大的存放场地，且长期堆放易产生变形，因此施工中采取轧制与安装同时施工，尽量避免二次倒运，如暂时存放，需要枕木每2米均垫，运输采用多人搬运或专用载具的拖车运输，避免运输过程中扭折计划伤采用麻绳将彩板拉至屋面安装，每日收工时将每安装完的彩板用8号铁线捆绑好并与屋面固定。5.13 彩色钢板屋面材料及设备5. 13.1材料：彩板屋面所用材料：宝钢生产的(0.6mm厚)彩涂板。a).化学成分：元素CSiMnPSAls含量0.1-0.15<0.030.35-0.6<0.035<0.035<0.07b).机械性能:项目屈服点(MPa)抗拉强度(MPa)伸长率(%)镀锌层(g/nO标准值>280365-440>18180b).涂层技术条件:项目涂复类型涂层厚度(Um)铅笔硬度弯曲光泽反向冲击(J)含量0.1-0.15<0.030.35-0.6<0.035<0.035<0.07彩板颜色由建设单位选定。5.13.2彩板屋面尺寸：5.13.彩板节点详图(见施工图)：5.13.彩色钢板屋面成型设备:序名称单数量备注1彩色钢板结构成型机台12封口机台23封口机变压器台14电动扳手台85彩板切割机台66大力钳把
