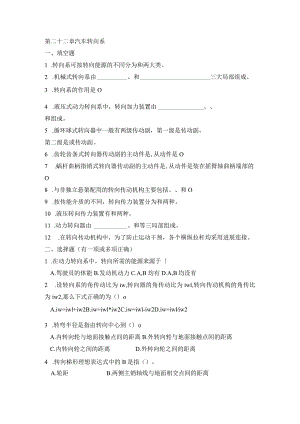

第二十二章汽车转向系一、填空题1 .转向系可按转向能源的不同分为和两大类。2 .机械式转向系由、和三大局部组成。3 .转向系的作用是O4 .液压式动力转向系中，转向加力装置由、和组成。5 .循环球式转向器中一般有两级传动副，第一级是传动副，第二级是或传动副。6 .齿轮齿条式转向器传动副的主动件是,从动件是O7 .蜗杆曲柄指销式转向器传动副的主动件是,从动件是装在摇臂轴曲柄端部的O8 .与非独立悬架配用的转向传动机构主要包括、和O9 .按传能介质的不同，转向传力装置分为和两种。10 .液压转向传力装置有和两种。11 .动力转向器由、和等三局部组成。12 .在转向传动机构中，为了防止运动干预，各个横纵拉杆均采用进展连接。二、选择题（有一项或多项正确）1 .在动力转向系中，转向所需的能源来源于A.驾驶员的体能B.发动机动力C.A,B均有D.A,B均没有2 .设转向系的角传动比为iw,转向器的角传动比为iwl,转向传动机构的角传比为iw2,那么下式正确的为（）oA.iw=iwl+iw2B.iw=iwl*iw2C.iw=iwl-iw2D.iw=iwliw23 .转弯半径是指由转向中心到（）oA.内转向轮与地面接触点间的距离B.外转向轮与地面接触点间的距离C.内转向轮之间的距离D.外转向轮之间的距离4 .转向梯形理想表达式中的B是指（）。A.轮距B.两侧主销轴线与地面相交点间的距离C.转向横拉杆的长度D.轴距5 .循环球式转向器中的转向螺母可以()oA.转动B.轴向移动C.A,B均可D.A,B均不可6 .采用齿轮、齿条式转向器时，不需(所以构造简单。A.转向节臂B.转向摇臂C.转向直拉杆D.转向横拉杆三、判断改错题1 .动力转向系是在机械转向系的根基上加设一套转向加力装置而形成的。()改正：2 .采用动力转向系的汽车，当转向加力装置失效时，汽车也就无法转向了。()改正：3 .汽车转向时，内转向轮的偏转角应当小于外转向轮的偏转角a。()改正：4 .汽车的转弯半径越小，那么汽车的转向机动性能越好。()改正：5 .汽车的轴距越小，那么转向机动性能越好。()改正：6 .转向系的角传动比越大，那么转向越轻便，越灵敏。()改正：7 .可逆式转向器的自动回正能力稍逊于极限可逆式转向器。()改正：8 .循环球式转向器中的转向螺母既是第一级传动副的主动件，又是第二级传动副的从动件。()改正：9 .循环球式转向器中的螺杆一螺母传动副的螺纹是直接接触的。()改正：10 .转向横拉杆体两端螺纹的旋向一般均为右旋。()改正：11 .气压转向加力装置比液压转向加力装置的工作压力高，所以气压转向加力装置广泛应用于重型汽车上。()改正：四、名词解释1 .汽车转向系2 .动力转向系3 .转向中心O4 .转弯半径R5 .转向器的角传动比6 .转向传动机构的角传动比7 .转向系的角传动比8 .转向器的传动效率9 .转向器的正效率10 .转向器的逆效率11 .转向加力装置12 .整体式动力转向器13 .半整体式动力转向器五、问答题1 .什么是转向梯形它的作用是什么其理想关系式若何2 .目前生产的一些新车型的转向操纵机构中，为什么采用了万向传动装置3 .在汽车转向系中，若何同时满足转向灵敏和转向轻便的要求4 .什么是可逆式转向器、不可逆式转向器和极限可逆式转向器它们各有何优缺点各用于哪类汽车5 .什么是转向盘的自由行程为什么转向盘会留有自由行程自由行程过大或过小对汽车转向操纵性能会有何影响一般范围应是多少6 .试列举出目前常用的四种转向器。7 .目前在轻型及微型轿车上为什么大多数采用齿轮齿条式转向器8 .为什么在装配曲柄指销式转向器时，摇臂轴外端面和转向摇臂上孔外端面的刻印应对齐9 .为什么循环球式转向器广泛应用于各类汽车上10 .转向传动机构的功用是什么11 .为什么转向直拉杆与转向摇臂及转向节臂三者之间的连接件都是球形较链12 .转向直拉杆和横拉杆两端的压缩弹簧有什么作用横拉杆两端的弹簧可否设计成沿轴线安装的为什么13 .为什么转向直拉杆两端的压缩弹簧均装于球头销的前方可否一前一后14 .为什么液压转向加力装置广泛应用于各类各级汽车15 .为什么常流式液压转向加力装置广泛应用于各种汽车16 .动力转向器中的反作用柱塞有何作用去掉行不行第二十二章汽车转向系一、填空题1 .机械转向系动力转向系2 .转向操纵机构转向器转向传动机构3 .改变或恢复汽车的行驶方向4 .转向油罐转向油泵转向控制阀转向动力缸5 .螺杆螺母齿条齿扇滑块曲柄销6 .转向齿轮转向齿条7 .转向蜗杆指销8 .转向摇臂转向直拉杆转向节臂转向梯形9 .气压式液压式10 .常压式常流式11 .机械转向器转向动力缸转向控制阀12 .球较二、选择题1. C2.B3.B4.B5.B6.BC三、判断改错题2. ()3. (X),最后一句话改为“由驾驶员独立完成汽车转向任务。4. (X),将“小于改为“大于。5. ()6. ()7. (×),将“灵敏改为“不灵敏。8. (X),将“稍逊改为“稍强。9. (X),将“主动件与“从动件互换。10. (X),将“是改为”不是。11. (X),“均为右旋改为“一端为右旋，一端为左旋。U.(X),“高改为“低，“广泛应用改为“很少用。四、名词解释1 .用来改变和恢复汽车行驶方向的一整套专设机构即称为汽车转向系。2 .是兼用驾驶员体力和发动机的能量作为转向能源的转向系。3 .汽车转向时，所有车轮轴线的交点，称转向中心。4 .由转向中心0到外转向轮与地面接触点的距离称为汽车转弯半径R。其表达式为：式中，R转弯半径，L汽车轴距，O外转向轮的偏转角。5 .转向盘的转角增量与转向摇臂转角的相应增量之比iwl称为转向器的角传动比。6 .转向摇臂转角增量与转向盘所在一侧的转向节的转角相应增量之比iw2称为转向传动机构角传动比。7 .转向盘转角增量与同侧转向节相应转角增量之比称为转向系角传动比。8 .转向器的输出功率与输入功率之比称为转向器传动效率。9,在功率由转向轴输入，由转向摇臂输出的情况下求得的传动效率称为正效率。10 .在功率由转向摇臂输入，由转向轴输出的情况下求得的传动效率称为逆效率。11 .用以将发动机输出的局部机械能转化为压力能，并在驾驶员控制下，对转向传动装置或转向器中某一传动件施加不同方向的液压或气压作用力，以助驾驶员施力缺乏的一系列零部件，总称为转向加力装置。12 .机械转向器和转向动力缸设计成一体，并与转向控制阀组装在一起。这种三合一的部件称为整体式动力转向器。13 .只将转向控制阀同机械转向器组合成一个部件称为半整体式动力转向器。五、问答题1 .在转向桥中，由前轴、左转向梯形臂、右转向梯形臂和转向横拉杆组成的梯形，叫做转向梯形。转向梯形的作用是：使两前轮在转向时，具有一定的相互关系。防止汽车转向时产生的路面对汽车行驶的附加阻力和轮胎的过快磨损，以保证汽车转向时，所有车轮在地面上作纯滚动。转向梯形理想关系式为式中。外转向轮偏转角；一一内转向轮偏转角；B两侧主销轴线与地面相交点之间的距离；1.汽车轴距。2 .因为：1）为了兼顾汽车底盘和车身（驾驶室）总布置的要求，许多汽车的转向盘和转向器的轴线不重合，必须采用万向传动装置。2）即使转向盘和转向器同轴,由于部件在车上的安装误差及使用过程中安装基体（车架、驾驶室）的变形也会造成二者轴线实际不重合，采用万向传动装置那么可补偿这一误差和变形。3 .采用动力转向系。4 .1）定义：逆效率很高的转向器称为可逆式转向器。逆效率很低的转向器称为不可逆式转向器。逆效率略高于不可逆式转向器的转向器称为极限可逆式转向器。2）优缺点：可逆式转向器有利于汽车转向完毕后转向轮和转向盘自动回正,但也能将坏路对车轮的冲击力传到转向盘，发生“打手情况。不可逆式转向器不平道路对转向轮的冲击载荷不会传到转向盘上，但是路面作用于转向轮上的回正力矩也同样不能传到转向盘，使其失去自动回正作用此外，道路的转向阻力矩也不能反响到转向盘，使得驾驶员不能得到路面反响信息所谓丧失“路感），无法据以调节转向力矩。极限可逆式转向器使驾驶员能有一定的路感，转向轮自动回正也可实现，而且路面冲击力只有在力量很大时，才能局部地传到转向盘。3）应用：现代汽车一般不采用不可逆式转向器，多用可逆式转向器，极限可逆式转向器多用于中型以上越野汽车和工矿用自卸汽车。5 .1）定义：转向盘在空转阶段中的角行程称为转向盘自由行程。2）作用：（1）缓和路面冲击，防止出现“打手现象。（2）防止驾驶员过度紧张。（3）转向操纵柔和。3）影响:过小缺乏以实现以上三个作用，过大会使转向不灵敏。4）范围：转向盘从相应于汽车直线行驶的中间位置向任一方向的自由行程最好不超过10。15。6 .循环球一齿条齿扇式、循环球一滑块曲柄指销式、齿轮齿条式和蜗杆曲柄指销式等几种。7 .采用齿轮齿条式转向器可以使转向传动机构简化（不需转向摇臂和转向直拉杆等）。故多用于前轮为独立悬架的轻型及微型轿车和货车上。8 .为了保证转向器摇臂轴在中间位置时，从转向摇臂13起始的全套转向传动机构也处于中间位置，以保证汽车转向时两转向轮都有足够的偏转角度。在摇臂轴的外端面和转向摇臂上孔外端面上各刻印有短线，作为装配标记。装配时，应将两个零件上的标记短线对齐。9 .因为循环球式转向器的正传动效率很高最高可达90%95%）,故操纵方便，使用寿命长。因此循环球式转向器广泛应用于各类汽车上。10 .其功能是：将转向器输出的力和运动传到转向桥两侧的转向节，使两侧转向轮偏转，且使两转向轮偏转角按一定关系变化，以保证汽车转向时车轮与地面的相对滑动尽可能小。11 .在转向轮偏转且因悬架弹性变形而相对于车架跳动时，转向直拉杆与转向节臂的相对运动都是空间运动。因此，为了不发生运动干预，三者之间的连接件都是球形较链12 .1）作用：补偿球头与球头座的磨损，保证二者的严密接触；缓和由车轮传来的路面冲击。2）不可以设计成沿轴线安装的。3）因为车轮传来的路面冲击主要作用于汽车的垂直方向，如果弹簧沿横拉杆轴线方向布置的话，那么无法缓和路面冲击力。13 .都装于球头销的前方是为了承受沿直拉杆不同方向的冲击。自球销传来的向后的冲击力由前压缩弹簧承受。当球头销受到向前的冲击力时，冲击力即依次经前球头座、前端部螺塞、直拉杆体和后端部螺塞传给后压缩弹簧。所以两端的压缩弹簧不可一前一后。14 .液压转向加力装置的工作压力高，部件尺寸小。液压系统工作时无噪声，工作滞后时间短，而且能吸收来自不平路面的冲击。因此，液压转向加力装置已在各类各级汽车上获得广泛应用。15 .常流式液压转向加力装置构造较简单，油泵寿命较长，泄漏较少，消耗功率也较小。所以常流式液压转向加力装置广泛应用于各种汽车。16 .作用：将路面阻力情况成比例地反映到转向盘上，使驾驶员对道路情况有感觉，即有“路感。对于一些车速很低、运距较短、轮胎大的重型特种汽车可以去掉反作用柱塞，但对于一般的运输汽车那么不可将其去掉。
