河南海皇益民水泥4500td熟料生产线—废气处理工艺设备表.docx

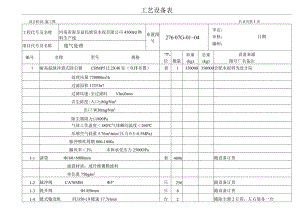

工艺设备表设计阶段:施工图共4页第1页工程代号及名称河南省海皇益民族窑水泥有限公司4500td熟料生产线布置图号27607G-0104审定：审核：日期编制：项目代号及名称废气处理编号名称型号规格1T'-位数量单重(kg)总重(kg)设备来源图号厂名备注1耐高温脉冲袋式除尘器CBMP512.2X48室（双排布置）套1350000350000合肥水泥研究设计院处理风量720000m3h过滤面积12353?过滤风速:全过滤时VlmZmin含尘浓度:入口80gNm3出口W30mgNm3除尘器阻力1800Pa气体工作温度180气体瞬间温度260压缩空气耗量5.76m3min(压力0.30.5MPa)脉冲喷吹周期800-1800s漏风率3%本体承受压力2500OPa1-1滤袋160×6000mm套4096随设备订货滤袋材质：玻纤维覆膜滤料单位重750gm21-2脉冲阀CA76MM3"只256随设备订货1-3提升阀1450mm只8随设备订货1-4链式输送机FU350-19链速17.7rmin台2随除尘器2订货，左右装各一台编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注输送能力76m3h1-4PM减速电动机XWD7.5-8-71功率7.5kW2随设备订货主轴转速6.3rmin驱动装置左右装各一台，后置。1-5刚性叶轮给料机0500x50Omm额定产量86m3h台2随设备订货1-5PM减速电机XWD3-4-43功率3kW台随设备订货1-6气缸SIF160x550-FA只16随设备订货1-7储气罐3m'个116931693购置2窑尾废气排风机Y4-2×73-14No22.3F90°进/顺45°（出）台1风量75OOOOm3h全压3400Pa介质温度13O18O°C介质密度0.812kgm3轴承冷却水l1.57h（压力0.4MPa）2M电动机YRKK630-6转速985r/min台1随设备订货功率100okW电压IokV3电动百叶阀台1随风机2订货3M电动执行器B+RS600输出力矩6000N.m套I随设备订货信号电流420mA电源电压380V4织物纤维膨胀节YXFB3940X5080mm个2用于除尘器进、出口工作温度260工作压力-320OPa5电动百叶阀ZKYVb-0.05（室外型）DN3500mm台1用于进收尘器风管，垂直安装风温250编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注5M电动执行器B+RS600输出力矩6000N.m套1随设备订货信号电流420mA电源电压380V6金属膨胀节0.5SLB3124X1210-F补偿量76mm个2锅炉离心通风机进口轴向刚度2050Nmm法兰与风机进口配对7金属膨胀节0.5SLBl980X2706-F补偿量76mm个I锅炉离心通风机出口轴向刚度2050Nmm法兰与风机出口配对8斜槽XZ315×16000mmI芜湖爱德运输机械厂输送能力90m3h10高压离心式风机XQI5.4A顺0。2900rmin台I风量992m3/h风压6690PaIOM电动机Y112M-2功率4kW台110高温风机-袋收尘器管道套111袋收尘-废气风机管道套112废气风机烟囱管道套113电动蝶阀ZKJW-0.1DN800mm台1冷风阀工作温度-30250°C13D电动执行器LK250/F30额定负载250Nm台1额定行程时间30s功率OJkW信号电流420mA14保温材料岩棉保温带=80mm岩棉板=80mm编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注密度IoOkg导热系数0.043Wmk15压缩空气管道及管件套1a.热轧无缝钢管DNmm3mmmb.球阀DNmm1.6MPa个
