浙江金安制药机械有限公司室内X射线探伤项目环评报告.docx

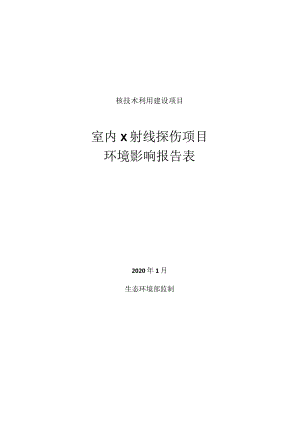

核技术利用建设项目室内X射线探伤项目环境影响报告表2020年1月生态环境部监制建设项目名称室内X射线探伤项目建设单位浙江金安制药机械有限公司法人代表联系人联系电话注册地址浙江省温州市瑞安市飞云新区永宁大道以东孙敖路以南项目建设地点公司车间内立项审批部门/批准文号/建设项目总投资（万元）1000项目环保投资（万元）85投资比例（环保投资/总投资）8.5%项目性质新建改建口扩建区其他占地面积（nV）100应用类型放射源口销售类11类III类N类V类使用1类（医疗使用）11类I11类w类v类非密封放射性物质生产制备PET用放射性药物口销售/使用乙丙射线装置生产II类I11类口销售II类I11类区使用区H类11I类其他Z项目概述浙江金安制药机械有限公司老厂位于瑞安市经济开发区宏远路1145号，配备一间探伤室和2台X射线探伤机；因瑞安市经济开发区规划要求，公司拟整体搬迁至飞云新区永宁大道以东孙敖路以南，新厂区车间内新建1间探伤室并配备3台X射线探伤机，主要利用其对公司产品进行无损检测工作，从而保证产品的质量与生产的安全。本项目为迁扩建项目，经与建设单位核实：公司5年内的辐射活动规模为：新厂区建设1间探伤室并配备3台X射线探伤机，所有探伤作业仅限在探伤室内工作。老厂区探伤室2010年8月通过了辐射环评的审批，批复文号：浙辐环建（2010）24号，并于2015年1月通过环保竣工验收，批复文号：浙环验（2015）1号；2015年7月取得了辐射安全许可证。根据国家有关建设项目辐射环境管理规定，本项目应编制辐射环境影响报告表，并向有权限的环保部门申领辐射安全许可证。为保证环境，保障公众健康，浙江金安制药机械有限公司于2019年11月26Fl正式委托江苏新清源环保有限公司对本项目进行辐射环境影响评价。评价单位在现场踏勘的基础上，按照国家有关建设项目辐射环境影响报告表的内容和格式，编制完成本项目的环境影响报告表.企业概况浙江金安制药机械有限公司坐落瑞安，是一家集研发、制造和销售于一体的高新技术企业。主要生产各类制药、食品、生化等行业的专用系列装备。主导设备有：BVD系列真空带式干燥机组、提取设备、浓缩设备等，广泛应用于制药、食品、生化等领域。预计探伤工件最大直径250Omrn,长度8000mm,厚度15mm»探伤室门洞宽350Omrn,高430Omm,能满足最大探伤工件的使用。年拍片数约5000张，探伤机仅限探伤室内使用。项目地理位置浙江金安制药机械有限公司新厂区位于瑞安飞云新区永宁大道以东孙敖路以南，其地理位置图见附图1-1和附图1-2,公司东侧为飞起厂房，南侧为万维化纤，西侧为隔永宁大道为蜘蛛王，东侧为精宏机械。X射线探伤室位于厂房东侧，四侧为车间和厂房，公司周围50m内无环境敏感点。公司周边环境示意图见附图2。表2放射源序号核素名称总活度(Bq)/活度(Bq)X枚数类别活动种类用途使用场所贮存方式与地点备注无注：放射源包括放射性中子源，对其要说明是何种核素以及产生的中子流强度(ns)。表3非密封放射性物质序号核素名称理化性质活动种类实际日最大操作量(Bq)日等效最大操作量(Bq)年最大用量(Bq)用途操作方式使用场所贮存方式与地点无注：日等效最大操作量和操作方式见电离辐射防护与辐射源安全基本标准(GB18871-2(X)2)o表4射线装置(一)加速器：包括医用、工农业、科研、教学等用途的各种类型加速器序号名称类别数量型号加速粒子最大能量(MeV)额定电流(mA)/剂量率(Gyh)用途工作场所备注无(二)X射线机，包括工业探伤、医用诊断和治疗、分析等用途序号名称类别数量型号最大管电压(kV)最大管电流(mA)用途工作场所备注1X射线探伤机II1周向3005工业探伤探伤室内/2X射线探伤机IlI定向3005工业探伤探伤室内/3X射线探伤机II1周向2505工业探伤探伤室内/以下空白（三）中子发生器，包括中子管，但不包括放射性中子源序号名称类别数量型号最大管电压(kV)最大靶电流(A)中子强度(ns)用途工作场所瓶靶情况备注活度(Bq)贮存方式数量无表S废弃物（重点是放射性废弃物）名称状态核素名称活度月排放量年排放总量排放口浓度暂存情况最终去向无注：L常规废弃彳物排放浓度，对于液态单位为mgL,国体为mgkg,气态为mgm3;年排放总量用kg。2.含有放射性的废物要注明，其排放浓度、年排放总量分别用比活度（Bq/L或Bakg或Bqm3）和活度（Bq）。（I）中华人民共和国环境保护法，中华人民共和国主席令第9号，2015年1月1日起施行；（2）中华人民共和国环境影响评价法，中华人民共和国主席令第48号2016年修订，2016年9月1日起施行；第十三届全国人民代表大会常务委员会第七次会议重新修订，2018年12月29日（3）中华人民共和国放射性污染防治法，2003年10月；（4）建设项目环境保护管理条例，国务院令第682号，2017年10月1日起施行；（5）建设项目环境影响评价分类管理名录，环境保护部令第44号，2017年9月1）;关于修改建设项目环境影响评价分类管理名录部分内容的决定，生态环境部令第1号，2018年4月28日；（6）放射性同位素与射线装置安全和防护条例，国务院令第449号，2005年12月1FI起施行，2014年7月29日部分修改；法规（7）放射性同位素与射线装置安全许可管理办法，国家环保总局第31号令；关于文件修改放射性同位素与射线装置安全许可管理办法的决定，环境保护部令第3号，2008年12月；（8）放射性同位素与射线装置安全和防护管理办法，环境保护部令第18号，2011年.：（9）国家危险废物名录，环境保护部令第39号，2016年8月。（10）浙江省建设项目环境保护管理办法，省政府令第364号，2018年3月1日；（三）射线装置分类，环境保护部，国家卫生计生委，2017年第66号令，2017年12月：（12）浙江省箱射环境管理办法，省政府令第289号，2012年2月1日；（13）浙江省建设项目环境保护管理办法，2018年3月：（14）建设项目环境影响评价分类管理名录，生态环境部令第1号，2018年4月；（15）关于明确核技术利用辐射安全监管有关事项的通知，环办辐射函2016J430号，2016年3月7日起施行。技术标准(1)辐射环境保护管理导则核技术利用建设项目环境影响评价文件的内容和格式，HJ10.1-2016环境保护部。(2)电离辐射防护与辐射源安全基本标准(GB18871-2002)(3)工业X射线探伤放射防护要求(GBZll7-2015)(4)工业X射线探伤室辐射屏蔽规范(GBZZT250-2014)及第1号修改单。其他(1)营业执照，见附件1;(2)租赁合同，见附件2(3)辐射安全许可证，见附件3；(4)原环评及验收文件，见附件4；(5)非放环评批文，附件5表7保护目标与评价标准评价范围根据本项目的特点，结合辐射环境保护管理导则核技术利用建设项目环境影响评价文件的内容和格式(HJI(M-2016)的相关规定，确定以探伤室周围50m作为本项目的评价范围。保护目标环境保护目标为室内X射线探伤项目周围活动的辐射工作人员以及公司内的其他非辐射工作人员和公众成员。50m评价范围内无环境敏感点。评价标准(1)电离辐射防护与辐射源安全基本标准(GB188712002)4.3.3防护与安全的最优化4.3.3.1 对于来自一项实践中的任一特定源的照射，应使防护与安全最优化，使得在考虑了经济和社会因素之后，个人受照剂量的大小、受照射的人数以及受照射的可能性均保持在可合理达到的尽量低水平；这种最优化应以该源所致个人剂量和潜在照射危险分别低于剂量约束和潜在照射危险约束为前提条件(治疗性医疗照射除外)。Bl剂量限值81.1 职业照射81.1.1 剂量限值81.1.1.1 应对任何工作人员的职业照射水平进行控制，使之不超过下述限值：a)由审管部门决定的连续5年的年平均有效剂量(但不可作任何追溯性平均)，20mSvo本项目取其四分之一即5mSv作为管理限值。81.2 公众照射81.2.1 剂量限值实践使公众中有关关键人群组的成员所受到的平均剂量估计值不应超过下述限值：a)年有效剂量，1mSv。本项目取其四分之一即0.25mSv作为管理限值。(2)工业X射线探伤放射防护要求(GBZIl72015)。本标准规定了工业X射线探伤室探伤、工业X射线CT探伤与工业X射线现场探伤的放射防护要求。本标准适用于使用500kV以下的工业X射线探伤装置(以下简称X射线装置或探伤机)进行探伤的工作。4.1 防护安全要求4.1.1 探伤室的设置应充分考虑周围的辐射安全,操作室应与探伤室分开并尽量避开有用线束照射的方向。4.1.2 应对探伤工作场所实行分区管理。一般将探伤室墙壁围成的内部区域划为控制区，与墙壁外部相邻区域划为监督区。4.1.3 X射线探伤室堵和入口门的辐射屏蔽应同时满足：a）人员在关注点的周剂量参考控制水平,对职业工作人员不大于100SW周,对公众不大于5Sv调；b）关注点最高周围剂量当量率参考控制水平不大于2.5Svho4.1.4 探伤室顶的辐射屏蔽应满足：a）探伤室上方已建、拟建建筑物或探伤室旁邻近建筑物在自辐射源点到探伤室顶内表面边缘所张立体角区域内时,探伤室顶的辐射屏蔽要求同4.1.3；b）对不需要人员到达的探伤室顶,探伤室顶外表面30Cm处的剂量率参考控制水平通常可取为100Svho1.1.1 1.5探伤室应设置门-机联锁装置,并保证在门（包括人员门和货物门）关闭后X射线装置才能进行探伤作业。门打开时应立即停止X射线照射,关上门不能自动开始X射线照射。门-机联锁装置的设置应方便探伤室内部的人员在紧急情况下离开探伤室。4.1.6 探伤室门口和内部应同时设有显示“预备”和“照射”状态的指示灯和声音提示装置。“预备”信号应持续足够长的时间，以确保探伤室内人员安全离开。“预备”信号和“照射”信号应有明显的区别,并且应与该工作场所内使用的其他报警信号有明显区别。4.1.7 照射状态指示装置应与X射线探伤装置联锁。4.1.8 探伤室内、外醒目位置处应有清晰的对“预备”和“照射”信号意义的说明。4.1.9 探伤室防护门上应有电离辐射警告标识和中文警示说明。4.1.10 探伤室内应安装紧急停机按钮或拉绳,确保出现紧急事故时,能立即停止照射。按钮或拉绳的安装,应使人员处在探伤室内任何位置时都不需要穿过主射线束就能够使用。按钮或拉绳应当带有标签,标明使用方法。4.1.11 探伤室应设置机械通风装置,排风管道外口避免朝向人员活动密集区。每小时有效通风换气次数应不小于3次。4.2安全操作要求4.2.1 探伤工作人员进入探伤室时除佩戴常规个人剂量计外,还应配备个人剂量报警仪。当辐射水平达到设定的报警水平时,剂量仪报警,探伤工作人员应立即离开探伤室，同时阻止其他人进入探伤室,并立即向辐射防护负责人报告。4.2.2 应定期测量探伤室外周围区域的辐射水平或环境的周围剂量当量率，包括操作者工作位置和周围毗邻区域人员居留处。测量值应当与参考控制水平相比较。当测量值高于参考控制水平时,应终止探伤工作并向辐射防护负责人报告。4.2.3 交接班或当班使用剂量仪前,应检查剂量仪是否正常工作。如在检查过程中发现剂量仪不能正常工作,则不应开始探伤工作。4.2.4 探伤工作人员应正确使用配备的辐射防护装置,如准直器和附加屏蔽,把潜在的辐射降到最低。4.2.5 在每一次照射前,操作人员都应该确认探伤室内部没有人员驻留并关闭防护门。只有在防护门关闭、所有防护与安全装置系统都启动并正常运行的情况下,才能开始探伤工作。4.2.6 开展探伤室设计时未预计到的工作,如工件过大必须开门探伤,应遵循5.1、5.3、5.4、5.5的要求。(3)工业X射线探伤室辐射屏蔽规范(GBZ/T250-2014)5.1 典型条件探伤室探伤工作的典型条件如下：a)探伤室外表面30Cm外的剂量率控制值为2.5Gyh°b)X射线管电流(I)为5mA,X射线探伤装置圆锥束中心轴和圆锥边界的夹角2()。c)X射线探伤机的泄漏辐射在距靶点Im处的剂量率，见表1。5.2 探伤室的典型屏蔽厚度表在5.1典型条件下，不同千伏X射线有用线束、泄漏辐射和90散射辐射屏蔽所需要的铅和混凝土厚度列于表7/、表72和表73。表7-1有用线束屏蔽所需厚度屏蔽物质管电压kV距靶点不同距离处的有用线束所需厚度mm2m3m4m6m8mIOm15m铅1504.34.03.83.53.23.12.82006.56.05.75.24.94.74.2250121110.69.69.08.47.53002321201817161440039373432302825混凝土15036034032030028026024020045042040037035033030025051047045042040038035030057054051()480450430400400640600580540520500460注：表中数据按4.1计算得出，铅的密度为11.3tm3,混凝土的密度为2.35tm3表7-2泄漏辐射屏蔽所需厚度屏蔽物质管电压kV距靶点不同距离处的泄漏辐射屏蔽所需厚度mm2m3m4m6m8mIOm15m铅15()2.32.01.71.41.2LO0.72003.42.92.52.01.71.40.92507.86.86.15.14.33.82.8300151312108.87.45.44002219171412117.8混凝土15017()14()13()I(X)8470462002101801501201008655250240210190160130120863002702402101701501309640027024021017015013096注：表中数据按4.1计算得出，铅的密度为11.3tm3,混凝土的密度为2.35tm3表7-3散射辐射屏蔽所需厚度屏蔽物质管电压kV距靶点不同距离处的散射辐射屏蔽所需厚度mm2m3m4m6m8mIOm15m铅1503.83.53.22.92.62.52.12004.13.73.53.23.02.72.42505.65.14.84.33.93.63.23005.85.34.94.44.13.83.340012.011.010.39.38.68.07.0混凝土15028025024021020018016020030027026023021020018025035032029026024022019030036033()30()27()25()240200400380340320290270250220注：表中数据按4.1计算得出,铅的密度为据.3tm3,混凝土的密度为235tm3表8环境质量和辐射现状室内X射线探伤项目位置本项目室内X射线探伤室位于西侧厂房中部，四侧为公司厂区道路和车间，室内X射线探伤室周围50m范围内无环境敏感点，公司厂区平面图见附图3。X射线探伤室及其周围辐射环境背景水平监测为了解浙江金安制药机械有限公司X射线探伤室及其周围的辐射环境背景水平，评价单位委托有资质的检测单位于2019年12月26日对X射线探伤室拟用址周围进行辐射环境本底水平现场检测。检测仪器与规范检测仪器的参数与规范见表8-1。质量保证措施(1)合理布设检测点位，保证各检测点位布设的科学性和可比性。(2)检测方法采用国家有关部门颁布的标准，检测人员经考核并持有合格证书上岗。(3)检测仪器每年定期经计量部门检定，检定合格后方可使用。(4)每次测量前、后均检查仪器的工作状态是否正常，并用检验源对仪器进行校验。(5)由专业人员按操作规程操作仪器，并做好记录。表8-1Xy射线剂量率检测仪器参数与规范仪器名称X-剂量检测仪仪器型号451P能量响应>25keV量程05()mSvh检定证书上海市计量测试技术研究院(检定证书编号：2019H21-20-15()()570001)有效期：2019年6月28日2020年6月27日监测规范环境地表辐射剂量率测定规范(GB/T14583-1993)检测结果及评价检测结果见表8-2,现状检测点位见附图3。表8-2X射线探伤室拟用址及其周围辐射环境背景监测结果检测点位检测点位描述辐射剂量率(nSvh)平均值标准差1X射线探伤室拟用址东侧0.130.012X射线探伤室拟用址南侧0.140.023X射线探伤室拟用址西侧0.120.014X射线探伤室拟用址北侧0.150.025厂区0.160.01注：1)检测结果未扣除宇宙射线的响应，检测点位图见附图3。由表8-2的检测结果可知，室内X射线探伤项目拟用址各检测点位的辐射剂量率在0.12O.16SWh之间，由浙江省环境天然放射性水平调查报告可知，温州地区建筑物室内Y辐射剂量率在0.()73().198Svh之间，可见其辐射剂量率处于一般本底水平，未见异常。探伤原理X射线探伤机是利用X射线对对象进行透射拍片的检测装置。通过X射线管产生的X射线对受检工件焊缝处所贴的X线感光片进行照射，当射线在穿过裂缝时其衰减明显减少，胶片接受的辐射增大，在显影后的胶片上产生一个较黑的图像显示裂缝所在的位置，X射线探伤机就据此实现探伤目的。X射线探伤机主要由X射线管和高压电源组成。X射线探伤机主要由X射线管和高压电源组成。X射线管由阴极和阳极组成。阴极通常是装在聚焦杯中的鹤灯丝，阳极靶则根据应用的需要，由不同的材料制成各种形状，一般用高原子序数的难融金属（如钙、钝、金、锂等）制成。当灯丝通电加热时，电子就“蒸发”出来，而聚焦杯使这些电子聚集成束，直接向嵌在金属阳极中的靶体射击。高电压加在X射线管的两极之间，使电子在射到靶体之前被加速达到很高的速度。这些高速电子到达靶面为靶所突然阻挡从而产生X射线。典型的X射线管结构示意图如图9-1所示。图91典型的X射线管结构示意图探伤过程该公司使用X射线机探伤均在固定的探伤室内，探伤室与车间有轨道相通，将需要进行射线探伤的工件放置于平板小车，送入探伤室，设置适当位置，在工件待检部位布设X射线胶片并加以编号，检查无误，工作人员撤离探伤室，并将工件门关闭，然后按照无损检测标准选择单壁单影、双壁单影透照方式，根据工件规格选择一次透照长度及张数，根据曝光曲线选择合适的管电压以及曝光时间，检查无误即进行曝光，当达到预定的照射时间后，关闭电源。待全部曝光摄片完成后，工作人员进入探伤室，打开工件门将探伤工件送出探伤室外，从探伤工件上取下已经曝光的X片，待暗室冲洗处理后给予评片，完成一次探伤。探伤工艺流程X射线、臭氧和氨氧化物污染源项描述（1）X射线由室内X射线探伤机的工作原理可知，X射线是随机器的开、关而产生和消失。本项目使用的X射线探伤机只有在开机并处于出线状态时（曝光状态）才会发出X射线。因此，在开机曝光期间，X射线成为污染环境的主要污染因子。（2）臭氧和氮氧化物该公司X射线探伤机产生的X射线能使空气电离，会产生少量臭氧和氮氧化物，因此本项目X射线探伤机正常运行时会产生一定量的臭氧和氮氧化物。（3）废显（定）影液及胶片X射线探伤机探伤过程中产生的废显（定）影液及胶片属于国家危险废物名录中感光材料废物HWI6,废物代码为900-019-16,并无放射性。同时，应建立废显影液、定影液处理台账管理制度和转移联单管理制度。表10辐射安全与防护项目安全设施公司老厂区探伤室已取得辐射安全许可证，各项污染防治措施基本到位，新厂区探伤室应具备以下措施：（1） X射线探伤室设计有安装门-机联锁安全装置和灯光警示装置，且只有在防护门处于关闭状态时X射线装置才能出束。防护门打开时应立即停止X射线照射，关上门不能自动开始X射线照射。门-机联锁装置的设置应方便探伤室内部的人员在紧急情况下离开。（2） X射线探伤室门口和内部应需同时设有显示“预备”和“照射”状态的指示灯和声音提示装置，且照射状态指示装置应与X射线探伤室机联锁。“预备”和“照射”信号应有明显的区别，且应与该工作场所内使用的其他报警信号有明显区别。（3） X射线探伤室周围均须设置电离辐射警告标志，并用中文注明“当心电离辐射”，X射线探伤室各侧墙体外Im处划黄色警戒线，告诫无关人员不得靠近。各项辐射环境管理规章制度应张贴于工作现场处。（4） X射线探伤室顶部外表面30Cm处的剂量率需控制在100Svh以内。（5） X射线探伤室设计有机械通风设施，工作期间应保证机械通风的正常运行且每小时有效通风换气次数不小于3次，且排风口不朝向人员活动密集区，具有降低室内臭氧和氮氧化物的浓度作用。（6） X射线探伤室内应安装紧急停机按钮或拉绳，确保出现紧急事故时，能立即停止照射。（7）公司须给每个辐射工作人员配备个人剂量计，工作期间必须佩戴。（8）公司须配备至少1台剂量报警仪。（9）应建立探伤机使用台账。（10）废显影液、定影液及胶片要求集中存放在有锁的危废暂存室内，危废暂存间地面及四周Im高的墙裙必须做防渗处理，暂存间外明显处设置危险废物警示标识；暂存桶加盖，桶外贴附标签；桶四周设置02m高围堰（砖混结构，外表面贴瓷砖），废显影液、定影液暂存应对贮存容器双重保护，防止泄露，并由专人保管，并与有资质的单位签订废液回收协议，定期送交有资质的单位处理，建立台帐。布局合理性分析公司的探伤室位于厂房东部，探伤室分为曝光室、洗片室、操作室和评片室；探伤室的工件门朝车间，便于工件从轨道进出；工作人员进出门位于操作室便于操作人员进出，同时设有迷道。本项目探伤室的设置充分考虑了周围的辐射安全，在探伤室内设置了迷道，采用全无窗设计，工件门和人员出入门均设计了门一机联锁安全装置和开机工作警示灯。根据屏蔽能力分析可知，其防护能满足相应标准的要求，因此本项目探伤室设计是基本合理的。分区原则及区域划分(1)分区原则为了便于加强管理，切实做好辐射安全防范工作，按照电离辐射防护与辐射源安全基本标准(GB18871-2002)要求在辐射性工作场所内划出控制区和监督区。控制区：在正常工作情况下控制正常照射或防止污染扩散，以及在一定程度上预防或限制潜在照射，要求或可能要求专门防护手段和安全措施的限定区域。在控制区的进出口及其他适当位置处设立醒目的警告标志并给出相应的辐射水平和污染水平的指示。运用行政管理程序如进入控制区的工作许可证和实体屏蔽(包括门锁和联锁装置)限制进出控制区，操作区应与非放射性工作区隔开。监督区：未被确定为控制区，正常情况下不需要采取专门防护手段或安全措施，但要不断检查其职业照射状况的制定区域。在监督区入口处的合适位置张贴辐射危险警示标记；并定期检查工作状况，确认是否需要防护措施和安全条件，或是否需要更改监督区的边界。(2)区域划分本次环评根据工业X射线探伤放射防护要求对控制区和监督区的定义，结合项目辐射防护和环境情况特点，将探伤室划为控制区，其控制室划为监督区。本项目控制区和监督区划分情况见图10-1,红色区域为控制区，并应在探伤机防护门外Im处划警戒线，黄色区域为监督区。图10-1本项目控制区和监督区划分情况图三废的治理根据X射线的原理可知X射线探伤室机在工作时产生射线，造成室内空气电离，产生一定量的臭氧和氮氧化物。通过室内的通风系统可以排出探伤室，不会对环境产生影响。废显影液、定影液及胶片要求集中存放在有锁的存储室内，废显影液、定影液暂存应对贮存容器双重保护，地面硬化，设置围堰，设置危废标示，并由专人保管，并与有资质的单位签订废液回收协议定期送交有资质的单位处理。表11环境影响分析建设阶段对环境的影响本项目施工期主要土建工程，施工期短，施工范围小，通过对施工时段的控制以及施工现场严格管理等手段，可使本项目施工期环境影响的范围和强度进一步减小。因此，本项目不对施工期的环境影响进行具体分析。本环评要求X射线探伤机的安装与调试应请设备厂家专业人员进行，公司不得自行安装及调试设备。在设备安装调试阶段，应加强辐射防护管理。在此过程中应保证各屏蔽体屏蔽到位，关闭防护门，在机房门外设立电离辐射警告标志，禁止无关人员靠近，防止辐射事故的发生。由于设备的安装和调试均在机房内进行，经过墙体的屏蔽和距离衰减后对环境的影响是可以接受的。运行阶段对环境的影响根据公司提供的设计资料可知，浙江金安制药机械有限公司的X射线探伤室为一层设备，混凝土结构。X射线探伤室屏蔽情况见表11-1,平面布置见附图4。表114X射线探伤室屏蔽情况一览表项目内容长X宽乂高8.7×8.3×4.85m四侧屏蔽墙60Omm混凝土曝光室顶棚400mm混凝土工作人员进出门手动推移门，门洞宽0.7m×i2.0m门宽1.2mx高2.3m,搭接需大于10倍门缝,含IOmm铅板工件门电动推移门，门洞宽3.2mx高4.3m门宽4.2mx高4.7m,搭接需大于1()倍门缝，含20mm铅板迷道迷道长3.3mx宽0.7米，迷道墙厚600mm混凝土电缆管线通风U型抽风、地埋U型电缆管线，设备不同时开机探伤室辐射屏蔽分析本项目通过理论计算的评价方法来预测运行期X射线室内探伤建成投入使用后的辐射环境影响。(1)计算公式及参数选取本项目探伤室长X宽X高为11.2mx8.3mx485m,根据建设单位提供的资料显示，同时考虑到墙体的厚度，墙外30Cm到焦点的最小距离和各防护门、顶棚外30Cm到焦点的最小距离计算过程见公式(1)(4)o周向探伤机出束为水平面，四侧墙体和工件门为主射方向；定向探伤机出束为东西方向，东侧和西侧墙体为主射方向。墙外30Cm到焦点的最小距离d：8.32+0.6+0.3=5.05m(1)工作人员门外30Cm到焦点的最小距离d：8.32+0.8+0.8+0.8+0.3=6.85m.(2)工件门外30Cm到焦点的最小距离d：8.72+0.8+0.3=5.5m(3)顶棚墙外30Cm到焦点的最小距离d：4.85-l+0.4+0.3=4.55m(4)(2)屏蔽厚度估算根据工业X射线探伤室辐射屏蔽规范(GBZ/T250-2014),探伤室的典型屏蔽厚度表,查表，使用内插法可计算得到本项目探伤室所需屏蔽厚度，具体见下表。表11-1有用线束屏蔽所需厚度屏蔽物质管电压(kV)距靶点不同距离处的有用线束屏蔽所需厚度(mm)2m3m4m6m8mIOm15m铅30023212018171614混凝土300570540510480450430400注：表中铅的密度为11.5tm混凝土的密度为235tm30表11-2散射辐射屏蔽所需厚度屏蔽物质管电压(kV)距靶点不同距离处的90。散射辐射屏蔽所需厚度(mm)2m3m4m6m8mIOm15m铅3(M)5.85.34.94.44.13.83.3混凝土3(M)36033()3(X)270250240200注：表中铅的密度为11.5tm3,混凝土的密度为2.35tA(3)屏蔽设计符合性分析由以上表11-1、表11-2,可比较本项目探伤室的屏蔽设计是否符合规范，比较结果见表11-3。表11-3探伤室屏蔽符合情况一览表项目设计屏蔽水平标准计算值是否符合各侧防护墙600mm的混凝土494mm的混凝土符合工件出入门20mm铅当量的铅板17.6mm铅当量的铅板符合工作人员出入门IOmm铅当量的铅板4.3mm铅当量的铅板符合顶棚400mm的混凝土290mm的混凝土符合由表11-3可知，该探伤室迷道墙厚度为60Omm的混凝土，和墙体厚度一致，因此可预测各屏蔽体的设计均符合标准要求。（4）受照剂量分析职业照射按照联合国原子辐射效应科学委员会（UNSCEAR）-2000年报告附录A,X射线产生的外照射人均年有效剂量当量按下列公式计算：HEr=Dr×r×0.7×106（mSv）（5）其中：HEr:X射线外照射人均年有效剂量当量，mSv/a；Dr:X射线空气吸收剂量率，nGy/h,根据标准取250OnGyh,t：X射线照射时间，h/a：0.7:剂量换算系数，Sv/Gyo建设单位预计，本项目年拍片量为5000张左右，按每张片曝光时间按5min计，则年开机时间2500Omin,即年开机工作约417h0工作人员工作位的X射线空气吸收剂量率按设计要求探伤室墙外最高250OnGy/h来计算。通过公式可计算本项目所致辐射工作人员的年最大附加有效剂量约为0.73mSva符合电离辐射防护与辐射源安全基本标准（GB18871-2002）中相应“剂量限值”的要求，符合本次评价职业照射管理限值要求（5mSv）o公众照射本项目设计屏蔽水平优于理论估算值，考虑到探伤期间厂区内其他工作人员基本不靠近探伤室，公众成员一般不会进入厂区，故其他工作人员和公众人员亦不会受到额外的辐射照射，符合电离辐射防护与辐射源安全基本标准（GB18871-2002）中相应“剂量限值”的要求，符合本次评价公众照射管理限值（025mSv）要求。（5）本项目辐射环境影响预测分析综上所述，本项目实施后，该本项目辐射工作人员年附加有效剂量当量约为0.75mSv,其他工作人员和公众人员亦不会受到额外的辐射照射，均符合电离辐射防护与辐射源安全基本标准（GB18871-2002）中的关于“剂量限值''的要求，亦符合本次评价管理限值要求（职业剂量限值5mSv,公众剂量限值0.25mSv）.事故影响分析公司使用的射线装置属II类射线装置，可能的事故工况主要有以下几种情况：(I)X射线探伤机在对工件进行照相的工况下，门-机联锁失效，至使铅防护门未完全关闭，X射线泄漏到曝光室外面，给周围活动的人员造成不必要的照射。或在门-机联锁失效探伤期间，工作人员误打开防护门，使其受到额外的照射。(2)人为故意引起的辐射照射。(3)有人员在探伤室内时，操作室内工作人员误打开探伤机，造成误照射。为了杜绝事故发生，公司必须进行门机连锁装置的定期检查，严格按照操作规程进行作业，确保安全。发生辐射事故时，事故单位应当立即切断电源、保护现场，并立即启动本单位的辐射事故应急方案，采取必要的防范措施，并在2小时内填报辐射事故初始报告表。对于发生的误照射事故，应首先向当地环境保护部门报告，造成或可能造成人员超剂量照射的，还应同时向当地卫生行政部门报告。表12辐射安全管理辐射安全与环境保护管理机构的设置根据放射性同位素与射线装置安全和防护条例、放射性同位素与射线装置安全许可管理办法第十六条的要求，使用Ii类射线装置的，目前公司已成立了辐射安全和防护安管理领导小组，并以文件形式明确了管理人员职责等，应根据要求做完善。内容包括：（1）公司应确定本单位辐射工作安全责任人，设置以行政主管领导为组长的辐射防护领导机构，并指定专人负责射线装置运行时的安全和防护工作。（2）辐射防护领导机构应规定各成员的职责，做到分工明确、职责分明。（3）辐射防护领导机构应加强监督管理，切实保证公司各项规章制度的实施。辐射安全管
