玻璃隔断安装施工工艺设计.docx

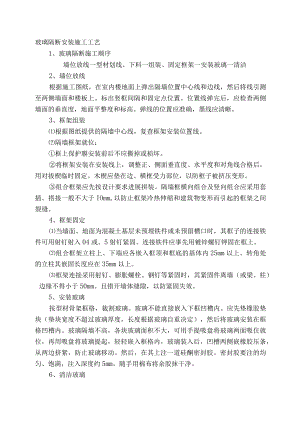

玻璃隔断安装施工工艺1、玻璃隔断施工顺序墙位放线一型材划线、下料一组装、固定框架一安装玻璃一清洁2、墙位放线根据施工图纸，在室内楼地面上弹出隔墙位置中心线和边线，然后将线引测至两侧墙面和楼板上。标出竖框间隔和固定点位置。位置线弹完后，应检查两侧墙面的垂直度，地面平整度和标高。弹线的位置应准确，墨线应清晰。3、框架组装根据图纸提供的隔墙中心线，复查框架安装位置线。隔墙框架就位：框上保护膜安装前后不应撕掉或损坏。将框架安装在安装线上，调整正、侧面垂直度、水平度和对角线合格后，用对拔楔临时固定。木楔应垫在边、横框受力部位，以防框子被挤压变形。组合框架应先按设计要求进展拼装。隔墙框横向组合及竖向组合应采用套插。搭接一般不大于IOmm,以防止框架冷热伸缩和建筑物变形而引起的框架之间裂缝。4、框架固定当墙面、地面为混凝土基层未预埋铁件或未预留槽口时，其框子的连接铁件可用射钉射入04或。5射钉紧固。连接铁件应事先用镀锌螺钉钾固在框上。组合框架立柱上、下端应各嵌入框顶和框底的基体内25mm以上。转角处的立柱其嵌固长度应在35mm以上。框架连接采用射钉、膨胀螺栓、钢钉等紧固时，其紧固件离墙（或梁、柱）边缘不得小于50mm。且错开墙体缝隙，以防紧固失效。5、安装玻璃按型材骨架框格，裁割玻璃。玻璃不能直接嵌入下框凹槽内。应先垫橡胶垫块（垫块宽度不超过玻璃厚度，长度根据玻璃自重决定），然后将玻璃安装在框格凹槽内。玻璃隔墙不高，各块玻璃面积不大，可用手提吸盘将玻璃两面吸住就位，再用吸盘将玻璃提起，轻轻嵌入框格内，玻璃装入后，凹槽两侧嵌橡胶压条，从两边挤紧，防止玻璃移动。然后，在其上注一道硅酮密封胶。密封胶要注的均匀、饱满，注入深度约5mm。随手用棉布将余胶抹干净。6、清洁玻璃清洁时，用两块抹布，抹布只能一次性使用。第一次顺一个方向擦净即弃掉抹布。第一次清洁，用丁酮擦。第二次用干净的布擦。十、玻璃门安装施工工艺1、材料要求(1)玻璃门的型号规格应符合设计要求，五金配件配套齐全，并有出厂合格证。(2)固定玻璃板必须和玻璃门厚度一样，且必须符合设计要求，有出厂合格证。(3)辅助材料、密封胶等应符合设计要求和有关标准规定。2、主要机具设备：手提砂轮机、玻璃刀、密封胶注射枪、玻璃吸盘器、细砂轮、直尺、螺丝刀、吊线坠。3、作业条件(1)墙、地面的饰面已施工完毕，现场已清理干净，并经历收合格。(2)门框的不锈钢或其它饰面已完成，门框顶部用来安装固定玻璃板的限位槽已预留好。(3)把安装固定厚玻璃的木底托用钉子或万能胶固定在地面上，接着在木底托上方中引一侧钉上用来固定玻璃板的木条，然后用万能胶将该侧不锈钢或其它饰面粘在木底托上，铝合金方管可用木螺丝固定在埋入地面下的防腐木砖上。(4)把开闭活动门扇用的地弹簧和定位销按设计要求安装在地面预留位置和门框的横梁上。(5)从固定玻璃板的安装位置的上部、中部和下部量三个尺寸，以最小尺寸为玻璃板的裁切尺寸。如果上、中、下量得的尺寸一样，那么裁玻璃时其裁切宽度应小于实测尺寸2mm,高度应小于实测尺寸4mm。玻璃板裁好后，应在周边进展倒角处理，倒角宽度2mm。4、施工操作工艺(1)固定玻璃的安装<1>用玻璃吸盘器把裁切好、倒好角的玻璃吸紧，然后手握吸盘器把玻璃板抬起，插入门框顶部的限位槽内后放到底托上，并调整好安装位置，使玻璃板边部正好盖住门框立柱的不锈钢或其它饰面的对口缝，接着在木底托上钉另一侧木条，把玻璃板固定在木底托上。在木条上涂刷万能胶，将该侧不锈钢饰面或其它饰面粘卡在木方上。<2>在门框顶部限位槽处和底托固定处、玻璃板与门框立柱接缝处注入密封胶。注胶时紧握注射枪压柄的手用力要均匀，从缝隙的端头开场，顺着缝隙均匀缓缓移动，使密封胶在缝隙处形成一条外表均匀的直线，最后用塑料片刮去多余的密封胶，并用干净抹布擦去胶痕。3>门上固定玻璃板必须用两块或多块来对接，对接时对接缝应留2s3mm的距离，玻璃的边必须倒角，对接的玻璃定位并固定后，用注射枪将密封胶注入缝隙中，注满后用塑料片在玻璃两侧刮平密封胶，用干净布擦去胶迹。(2)活动门扇的安装< 1>用吊线坠测量地弹簧与门框横梁上定位销中心是否在同一直线上，假设不在同一直线上，必须及时处理使用使其同轴线。< 2>在门框的上下横档内画线，并依线和地弹簧安装说明书固定转动销的销孔板及地弹簧的转动轴联接板。< 3门扇玻璃四周应倒角处理，并加工好安装门把的孔洞，应注意门扇玻璃的高度尺寸必须包括安装上下横档的安装局部，一般门扇玻璃的裁切尺寸应小于实测尺寸5mm,以便于调节(通常在购置厚玻璃时要求把门扇玻璃加工好)。< 4>把上下横档分别安装在玻璃门扇的上下边，并实测门扇高度,如果门扇高度不够，可向上下横档内的玻璃底下垫木夹板条，如果门扇高度超过安装尺寸，或切除门扇玻璃的多余局部。< 5>在确定好门扇高度之后，即可固定上下横档。在门扇玻璃与金属上下横档内的两侧空隙处，同时从两边插入小木条，并轻轻打入其中，然后在小木条、门扇玻璃、横档之间的缝隙中，注入密封胶。< 6>门扇定位安装：先用门框横梁上定位销自身的调节螺钉把定位销调出横梁平面l2m,再竖起玻璃门扇，将门扇下横档内的转动销连接件的孔位对准地弹簧的转动销轴，并转动门扇将孔位套入销轴上，然后以销轴为中心，把门扇转90°,使门扇与门框横梁成直角。此时把门扇上横档的转动连接件的孔对准门框横梁上的定位销，并把定位销调出插入门扇上横档转动销连接件的孔位内15mmo< 7玻璃门拉手的安装：先将拉手插入玻璃的局部涂一点密封胶,然后将拉手的连接部位插入玻璃门的拉手孔内，再将另一面拉手套入伸出玻璃另一面的连接部位上，并使其两面拉手根部与门扇玻璃贴紧后，再上紧固定螺钉，以保证拉手没有丝毫松动现象。拉手连接部位插入玻璃门拉手孔时不能很紧，应略有松动。如果太松，可在插入局部裹上软质胶带。5、质量标准(1)保证工程玻璃门及其附件必须符合设计及有关标准的规定。< 2>玻璃门安装的位置、开启方向必须符合设计要求。< 3>玻璃门框及门框顶部固定玻璃的限位槽、地面固定玻璃板的底托安装必须结实。(2)基本工程< 1>玻璃门的固定玻璃板安装必须结实，对接缝处平整、光滑。< 2>玻璃门的弹簧门扇自动定位准，开启角度90°±3°,关闭时间在610S范围之内。< 3>玻璃门安装应附件齐全，安装位置正确、结实，灵活适用，到达各自的功能，端正美观。<4>固定玻璃与门框、墙及限位槽、木底托之间的缝，必须用玻璃密封胶填嵌饱满密实，外表平整、光滑，无裂缝。<5>玻璃门外观应外表干净，无划痕、碰伤;允许偏差工程F号项目允许偏差(mm)检验方法1活动门扇洞口对角线差3用钢卷尺检查2门扇对口缝关闭时平整1用深度尺检查3固定玻璃对缝处平整1用深度尺检查4固定玻璃对接缝3用楔形塞尺检查5门扇与固定玻璃或门框立柱、地面间缝、门扇对口缝之间留缝8用楔形塞尺检查6门扇与门框横梁间留缝3用楔形塞尺检查7玻璃门的垂直度2用Im托线板检查8玻璃门的水平度1.5用Im水平尺和楔形塞尺检查6、成品保护(1)玻璃门安装时，应轻拿轻放，严禁相互碰撞。防止扳手等工具碰坏玻璃门。(2)安装好的玻璃门应防止硬物碰撞，防止硬物擦划，保持清洁、不污染。(3)玻璃门材料进场后，应在室内竖直近墙排放，并靠放稳当。7、施工本卷须知(1)门框横梁上固定玻璃的限位槽应宽窄一致，纵向顺直，一般限位槽宽度大于玻璃厚度24mm,槽深10-20mm,以便安装玻璃时顺利插入，在玻璃两边注入密封胶，把固定玻璃安装结实。(2)在木底托上钉固定玻璃板的木条时，应在距玻璃4mm的地方,以便饰面板能包住木板条的内侧，便于注入密封胶，确保外观大方，内在结实。(3)活动门扇设有门扇框，门扇的开闭是由地弹簧和门框上的定位销实现的，地弹簧和定位销与与门扇的上下横档钱接，因此地弹簧与定位销和门扇横档一定要钱接好，并确保地弹簧与定位销中心在同一垂线上，以便玻璃门扇开关自如。由于玻璃较厚，玻璃块重量较大，因此固定玻璃板或玻璃门抬起安装时，必须23人同时进展，以免摔坏或碰坏。
