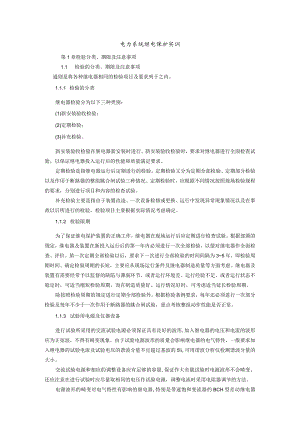

电力系统继电保护实训指导书.docx

电力系统继电保护实训第1章检验分类、期限及注意事项1.1 检验的分类、期限及注意事项通则是将各种继电器相同的检验项目及要求列于之内。1.1.1 检验的分类继电器检验分为以下三种类别：(1)新安装验收检验；(2)定期检验；(3)补充检验。新安装验收检验在继电器新安装时进行。新安装验收检验时，要求对继电器进行全面检查试验，以保证继电器投入运行后的性能和质量满足要求。定期检验是指继电器运行后定期进行的检验。定期检验又分为定期全部检验、定期部分检验以及作用于断路器的整组跳合闸试验三种情况。定期检验时，应根据不同情况按照现场检验规程的要求，分别进行项目和内容的检查试验。补充检验主要是指由于装置改造、-次设备检修或更换、运行中发现异常现象情况以及在事故以后所进行的检验，检验项目主要根据实际情况考虑确定。1.1.2 检验限期为了保证继电保护装置的正确工作，继电器在现场运行后应定期进行检查试验。根据部颁的规定，继电器及装置在新投入运行后的第一年内必须进行一次全部检验，以便对继电器作全面检查、评价。第一次定期全部检验以后，要求下一次进行全部检验的时间间隔为35年，即检验周期时间。确定检验周期的长短，主要应从现场运行条件及继电器制造质量等方面考虑。继电器及装置有需要经常予以监督的缺陷与薄弱环节，或者运行环境差、运行经验不足，或者运行状态不稳定时，可适当缩短检验周期，而在制造质量好、运行情况好时，可考虑适当延长检验周期。除按照检验周期的规定进行定期全部检验外，根据检验条例要求，每年还必须进行一次部分检验及每年不少于一次作用于断路器的跳合闸试验，重点考核整组动作性能是否正常。1.1.3 试验用电源及仪器设备进行试验所采用的交流试验电源必须保证具有良好的波形,加入继电器的电压和电流的波形应为正弦波，不得有畸变现象。由于试验电源波形的质量会影响继电器的电气特性，一般要求加入继电器的试验电流及试验电压的谐波分量不宜超过基波的5%,可用谐波分析仪检测谐波分量的大小。交流试验电源和相应的调整设备应有足够的容量,保证作大负载试验时电源波形不会畸变。还应注意在进行试验时应尽量取相同的电压作试验电源，调整电流时采用电阻器调节的方法。电源波形的畸变对电气特性有影响的继电器,特别是带速饱和变流器的BCH型差动继电器等，在试验时应采用线电压作为电源，而电流应用电阻调节。直流电源的脉动对继电器的特性也会带来影响。直流电源的电压质量以蓄电池为最好。当采用整流电源时，要求电源的波纹系数不大于6%,必要时应测量波纹系数。测量波纹系数可先用磁电系电压表测出整流电源直流分量平均值,再用真空毫伏表测出其交流分量有效值，则波纹系数K可用下式计算-交流分量有效值直流分量平均值为保证检验质量，在电气试验中根据被测量的特性，选用合适的测量表计。在对继电器进行整定试验时，所用仪表的精度应不低于0.5级。测量继电器内部回路所用的仪表应保证不破坏回路特性为原则，并接至电压回路的仪表应尽量选用高内阻仪表，测量电流回路的仪表应用低内阻仪表等。试验用的调节设备以及专用试验装置，应有足够的热稳定性能，其容量可根据电源电压大小、试验接线误差及定值要求合理选定，操作应方便灵活，调整应均匀平滑。试验时频率与50HZ有差异时，应计及频率的影响。用电秒表测量时间时，应对测量时间值进行修正。1.1.4 试验回路接线进行试验时，试验回路接线的基本构成原则是应尽量模拟实际运行情况，使得试验时加入继电器的电气量与继电器的实际工作情况相符合。例如，对于反应过电流动作的继电器，应采用突然加入电流，模拟故障发生时电流突然上升的方法；对于阻抗继电器试验电压应由正常运行电压值突然下降而电流突然上升的方法进行试验。对继电器进行整定检验时，应以符合故障实际情况的检验方法作为整定标准。1.1.5 试验数据记录记录测量结果的数据时，应注意以下事项：1 .对有铁质外壳的继电器，应将外壳罩好后录取测试数据作为正式试验数据。2 .继电器在整定位置下测试时，应重复试验三次，要求每次测量值与整定值间的误差均不超过规定范围。3 .在对继电器进行电流或电压冲击试验时，冲击电流值按保护安装处的最大故障电流,冲击电压值按LI倍额定电压。1.1.6继电保护检验的目的运行中的继电保护装置与电网安全装置及二次回路接线，由于受到灰尘、潮气、腐蚀气体的侵入和机械力的作用等，会引起装置零件锈蚀、磨损、紧固件连接松动以及定值和电气特性的变化等，影响了装置工作的可靠性。新安装的装置可能由于产品质量、安装质量、运输等引起的质量问题。所以对投运前及运行一定时间后的装置都必须进行检验，及时发现并消除各种潜在的隐患，确保装置正常工作。1.2继电保护准确度和精密度的表示方法1.2.1 测量误差的表示方法在测量中，被测量所具有的真实大小称为该量的真值。在一定的条件下，被测量的真值是个客观存在的确定数值。但在测量中，由于各种原因，使测量结果仅是近似值，与真值并不一致。这种测量结果对被测量的真值的偏差称为测量误差。测量误差按表示方法来分，通常分为绝对误差和相对误差两种。1、绝对误差绝对误差是指被测量的测得值与真值之间的差值。在大多数情况下，由于测量中存在不可避免的误差，要确切地定出真值的大小是很困难的。准确度高的仪器比准确度低的仪器测得值更接近真值，因此在一般测量中，通常用高i级以上的标准仪器测得的值代替真值。绝对误差是具有量纲的量，其单位与测量值相同。绝对误差是有符号的量，可用“土”表示，“+”表示测量值比实际值大，“一”表示测量值比实际值小。绝对误差可以说明测得值偏离实际值的程度，但不能很好地反映测量的准确程度。例如测量两个频率，其中一个是工频，力=50Hz,其测量绝对误差为Ai=±l"z,与实际值相比误差达2%,显然此误差太大而不能允许；另一个频率2=10"z,测量绝对误差为2=±10z,与实际值相比误差达0.1%。由上可见，尽管小于幼，却不能由此而得出对力的测量比2的测量准确度高的结论。应将绝对误差与被测量的示值并列在一起才能看出测量的准确程度。2、相对误差相对误差有相对真误差、示值相对误差两种。(1)相对真误差测量的绝对误差与测量的真值的百分比，称为相对真误差，简称相对误差。相对误差可以恰当地表征测量的准确程度。相对误差只有大小和符号而没有量纲的量。(2)示值相对误差在一般工程测量中，真值也可以用测量得到的值代替，这时的相对误差称为示值相对误差。由于测得值也含有误差，所以示值相对误差只适用于误差较小，要求不太严格的场合，用作近似计算。1.2.2 继电器准确度的表示方法在国家标准GB2900.17继电器及继电保护装置中规定，对量度继电器和定时限继电器的准确度用下列术语来表示。1、绝对误差继电器特性量或时间量的实测值与它的整定值的代数差。即X=X-X0式中X-继电器特性量或时间量的实测值；X0-继电器特性量或时间量的整定值。在i般测量中，通常表示测得值比实际值大还是小，即Ax是以实际值作为参考讨论问题的。若偏高，则为正值，反之为负值。2、相对误差绝对误差与整定值之百分比，即r=-×100%X。3、平均误差在相同规定条件下，对同一继电器所进行的规定测量中，每次测量所得误差值（绝对误差、相对误差）的代数和的平均值。4、刻度准确度刻度准确度是指继电器刻度值与实测值之间的误差,其表示方法有绝对刻度准确度和相对刻度准确度两种，分别表示如下绝对刻度准确度=最大（最小）实测值一整定刻度值最大最小实测值-整定刻度值相对刻度准确度=本瞬1.2.3 继电器动作测量精度的表示方法在继电器动作值的测量中，通常采用变差和离散度来说明测试数据的精确度。1、动作值变差n次试验中动作值的最大值与最小值之差称为变差，其表示方法有绝对变差和相对变差两种：绝对变差匕=X%wc-X叩.min式中Xi-n次试验中动作值的最大值;X%min一11次试验中动作值的最小值。相对变差Vr为v_Xzmax-XopmminX式中Xn次试验中动作值的平均值。2、动作值的离散度n次试验中与平均值之差最大的动作值减去n次动作值的平均值,再与n次动作值的平均值之比称为动作值的离散度。记为Q=（X'_X）m”X1OO%式中Xj第n次测量值。随着微机智能仪表的使用，在继电保护测试中已开始尝试采用方差估计法以更严密地衡量数据的精密度，并对测量数据进行判别和剔除。1.3一般性检验项目和要求1.3.1 外部检查验收或定期检验时，对继电器进行检查的内容和要求如下：(1)清扫继电器外壳上的灰尘；(2)继电器外壳与底座间接合应紧密，玻璃完整，嵌接良好，安装端正：(3)继电器端子接线应牢固可靠。1.3.2 内部和机械部分检查继电器在新安装和定期检验时，其内部及机械部分检查的项目和要求为：(1)继电器内部应清洁，无灰尘和油污；(2)继电器的可动部分应动作灵活，转轴的横向和纵向活动范围应适当；(3)各部件的安装应完好，螺丝插头应牢固可靠，发现有虚焊或脱焊时应重新焊牢；(4)整定把手应能可靠地固定在整定位置，整定螺丝插头与整定孔的接触应良好；(5)弹簧无变形，与转轴要垂直，层间距离要均匀；(6)触点的固定要牢靠并无折伤和烧损，动合触点闭合后有足够的压力。对具有多对触点的继电器，应检查各触点的接触时间是否符合要求；(7)对于静态继电器，印刷电路板不得有断线、剥落及锈蚀现象。面板整插孔与插销、信号灯与灯座固定可靠。1.3.3 绝缘检验(1)继电器在验收和定期检验时，用IOoOV摇表对全部保护接线回路测定绝缘电阻，其值应比小于1M。；(2)单个继电器在新安装时或经过解体检修后，应用IoOoV摇表(额定电压为IOoV及以上)或500V(额定电压为100以下)测定绝缘电阻：1)全部端子对底座和磁导体的绝缘电阻应不小于50M；2)各线圈对触点间的绝缘电阻不低于50MC；3)各线圈间的绝缘电阻应不小于IOMQ；(3)耐压试验：新安装和继电器经过解体检修后，应进行50HZ交流电压、历时Imin的耐压试验，所加电压应根据继电器技术数据中的要求而定。也允许用250OV摇表测定绝缘电阻来代替交流耐压试验，所测绝缘电阻应不小于20M。(4)测定绝缘电阻或耐压试验时，试验前应将绝缘水平低于IoOoV的元件短接或拆除。(5)电容器绝缘耐压试验测量电容器极间及两极对地电阻时，摇表电压等级不得高于直流耐压数值，绝缘电阻见厂家规定。对继电器内的电容器必要时应作极间直流耐压K）S试验。特殊用的金属膜CZJ型电容器加1.5倍额定电压；CZM型密封纸介电容器加3倍（额定电压WlooOV）和2倍（额定电压为15001600V）额定电压，并在额定电压下测量其泄漏电流。13.4 继电器线圈电阻的测定继电器电压线圈的直流电阻应用电桥或欧姆表测量，其值不应超过额定值的±10%。13.5 5留底试验为了鉴定上年度保护运行水平和积累检验经验，定期检验时，对个别保护装置在开盖前应作定值留底试验。13.6 6继电器触点工作可靠性检验新安装和定期检验时，应仔细观察继电器触点的动作情况，发现触点有抖动、接触不良等现象要及时处理。同时应结合保护装置整组试验，将继电器触点带上实际负荷，再对继电器的触点进行检查，不应有抖动、粘住或出现火花等异常现象。13.7 7重复检查继电器经检验和调整完毕后，应重复检查拆动过的元件、螺丝和整定插头是否拧紧，定值是否正确，检验项目是否齐全，临时接线、联线是否拆除等。继电器加盖后，应结合保护装置整组试验，检查继电器动作情况、信号牌及复归是否正确灵活。13.8 解体检查各种继电器（尤其是有传动机构的继电器，如DS-100系列时间继电器）应定期进行解体检查修理。13.9 继电保护装置一般性试验方法13.9.1 次回路检查及试验竣工后，应根据批准的施工接线图，检查实际接线是否有与图纸不符之处（包括设备类型），均应在查明后提交有关部门重新审查批准，并在图纸上表明。在进行各盘间、各盘至互感器间、各盘至其它设备的接线检查及多层配线方式的盘和隐蔽的安装处所接线的检查时，-一般采用导电法。在回路查对同时，尚应注意检查导线、电缆、继电器、开关、按钮、接线端子等是否有标记或说明，且是否正确，是否符合施工图。有极性关系的保护还应检查其极性是否正确。13.9.2 气特性试验（1）电气特性试验注意事项1）对继电保护装置或继电器，应按照该保护装置或继电器的检验规程所规定的项目进行试验。2）试验时应注意到同处于一试验电压或电流下的其它继电器是否可能遭到损坏。否则应事先将它们短接或断开。3）与电流、电压之间的相角有关的继电器，尚应考虑试验设备中的变阻器或分压器所应起的角度误差。建议按下述方法配置，其角度误差不大于3°7°。变阻器：工作部分电阻225倍继电器线圈阻抗；分压器：工作部分电阻W0.1倍继电器线圈阻抗。4）试验时尚应检查继电器可能发生误动作的工作情况，如方向继电器的反向试验等。（2）极性、波形的检查1）极性的检查凡是保护用的电流互感器、电压互感器及具有电流线圈又有电压线圈的设备和继电器,应进行极性检查。试验接线如图所示。将电池接到一次线圈两端；直流电流表接至二次线圈两端。极性检查接线试验时断续地拉合几次刀闸QK,当QK合上瞬间如果表针指正，则表示一次线圈接电池正极端子与二次线圈接电表正极的端子为同极性。反之电池负极与电流表整极同极性端。为使电流表试验时摆动明显，应采用灵敏的直流毫安表或毫伏表。试验前电池与表计的极性应确知，并与实际相符合。2）波形检查电源波形畸变对测试结果的准确性影响很大，因此在若干试验中有必要对试验电源及某些元件输出的电流电压波形，用示波器进行观察。（3）参数的测量1）直流电阻的测量直流电阻一般采用万用表的欧姆档进行测量。如需要精确测量一个元件的直流电阻时，通常用惠斯登或凯尔文电桥进行。使用时应根据被测元件的大概欧姆值选择需要的电桥，以免造成过大的测量误差。2）电容量的测量电容量的测量可以用伏安特性法和交流电桥测量电容量。接线如图所示。伏安特性法测量电容量3）线圈电感量的测定线圈电感量的测量可采用伏安法或交流电桥法。伏安法测定接线如图示。TR*VUI”伏安特性法测量电感量4)相位的变更和测量方法通常采用移相器、相位表法，此法的优点是比较准确，且可从0°360°平滑的改变到任一需要的角度。13.9.3 电器的相互动作检验继电器的相互动作检验系用手动办法闭合或断开某些继电器的触点，以观察保护装置动作情况和顺序，是否符合原理接线图、安装质量是否良好等。检验时应注意以下几点：1)在相互动作检验前，应断开在相互动作过程中可能引起其他装置误动作的压板或回路；2)检验时应将盘上的直流电压降至80%额定电压进行，以模拟直流电压降低时，检验继电器的可靠性；3)如保护是按相分开的，相互动作检查亦应按相进行。所有联线、压板、切换开关均应在工作的位置下，检查保护装置动作的正确性。同时应注意检查是否有迂回电路存在；4)若保护装置的动作情况与短路类型有关，则应模拟各种可能短路情况(包括由一种短路过渡到另一种短路情况)以及其它暂态过程来进行检查；5)若保护同时操作几台开关，则应分别检查每台开关跳合闸回路的正确性和可靠性。四、用外部电源供给一次电流来检验保护装置新安装的或二次回路经变动后的各种保护装置,应在一次回路通过大电流来检验其动作的正确性和可靠性。大电流可采用升流器获得，此法常用且简单。它可以检验线路、母线、发电机及变压器的电流保护。1.4.5试验设备及仪表试验时选用的设备及仪表，应充分注意以下几个方面：(1)设备及仪表的额定容量及测量范围，应能满足整个试验中可能达到的最大量值，而不致过载或超越其量程。(2)选用的仪表设备的准确等级，一般不低于0.5级，特殊表计如双臂电桥等也应不低于2.5级。为使读数准确，试验时应利用仪表全刻度盘的20%以上的范围。(3)选用的仪表应在所规定的合格期内。(4)应注意仪表本身的阻抗和损耗对测量结果的影响。当测量小容量电源供给的电流、电压时(如滤过器、差动保护回路等)，较大的仪表自身损耗，会导致测量结果不正确。故应选用内阻最低的亳安表和内阻最高的电压表。(5)测量小电流、低电压时，应适当选用接线方式，以获得最准确的测量结果。(6)所用的仪表的刻度，都是按正弦波形的有效值来刻划的。测量正弦波电流、电压时，可使用任何类型的交流仪表。当测量非正弦波电流、电压时，则因测量仪表类型不同，测量结果各异。对继电器反应电流有效值者，应采用电磁型或电动式仪表；对反应平均值者，宜采用磁电式或整流型仪表。(7)电动式与电磁型仪表的指示与外部磁场有关，故使用时应特别注意周围外部磁场的影响。(8)电流的调整可采用分压器或串联电阻和负荷变阻器、升流器及水阻等方法。凡与试验电源波形有关的继电器，试验时宜采用纯电阻的变阻器，且应接于相间电压。如因设备限制只能使用相电压或升流器时，应先检查加入继电器的电源波形是否满足要求。(9)时间的测量应根据测量的准确度的要求，分别采用周波积数器、电秒表、毫秒表等。1.4.6二次回路绝缘试验(1) 一般说明与注意事项绝缘试验包括绝缘电阻和耐压试验两项。用摇表进行绝缘电阻测定，一般不能代替耐压试验。摇表的端电压应随其所测的负荷阻抗大小而异。故仅当绝缘电阻在IOMQ以上，或者无耐压设备时，允许用250OV摇表加压的办法代替耐压试验。1)试验应特别注意人身和设备安全，其具体措施按“电业安全工作规程”执行。2)试验前应仔细原理图、安装图，查明被试回路诸元件的状态、位置，它们的绝缘状况和额定电压，决定需要退出、短接和断开部分。特别注意被试回路要与运行设备、回路断开。3)被试回路中被接点、操作键、切换开关等断开的部分，应改变它们的位置并联接起来。但应注意所有因试验而临时断开、退出、联接和被改变位置的部件及地点，必须逐项登记，试验结束后，必须逐项恢复。4)电压回路试验，应在电压互感器二次线圈断开情况下进行。在被试回路中，凡是具有电流、电压线圈的继电器和仪表，应将电流线圈从电流回路断开，并与电压线圈联通。而且回路中一切高欧姆电阻、线圈均加以短接。5)电流回路试验，应连同电流互感器二次线圈，并在全部接线接好的情况下进行。在被试回路中，凡是具有电流、电压线圈的继电器和仪表，均需将电压线圈从电压回路断开，并与电流回路联接。6)被试回路中的电容器、半导体、整流器均应短接。岚气灯、稳压管应取下后方可试验。7)新安装时应作所有电缆芯间的绝缘试验。对瓦斯保护回路在定期检验时，也应作电缆芯间的绝缘试验。二次回路的定期绝缘试验应在清扫前进行，仅对改装部分才能在清扫后进行。(2)绝缘电阻的测定对新安装与运行中的二次回路作绝缘电阻的测定，应使用IoooV的摇表进行。其绝缘电阻一般不应低于IMC。(3)交流耐压试验交流耐压试验，须在二次回路绝缘电阻合格后进行。第2章检验电源1.1 试验电源及其要求一、对工频试验电源的要求为了保证检验质量，国际电工委员会IEC试验标准中，对不同类型继电器的试验电源作了不同规定。我国也对继电保护装置的试验电源作了相应的技术规定。如继电器及继电保护装置基本试验方法、静态继电保护及安全自动装置通用技术条件、继电保护及电网安全自动装置检验条例等。这些标准对继电保护装置试验电源的质量有如下要求：1）波形良好；2）三相电压平衡；三相电压和电流的负序分量、零序分量如果均不超过正序分量的1%,则可认为该三相系统是实际平衡系统。3）相序正确；4）直流分量小：5）频率稳定；6）电压、电流稳定并有足够的调节范围。继电保护试验时，对试验电源的允许偏差应根据国家测量标准确定。二、交流试验电源的种类继电保护用交流试验电源有四种：取自电网的厂用电或所用电、电动一发电机组、工频振荡器和微机型可编程试验电源。厂用电和所用电最容易取得，且容量大，但其频率、电压波形及三相平衡度等均随电网变化而波动，试验人员不能控制，当波动较大时将无法满足试验要求。但一般情况下，波动不大，能满足试验要求，故目前大多数现场试验电源均来自厂用电、所用电。电动一发电机组供给的电压幅值和频率稳定性高，波形好，三相平衡，频率可以任意调整，容量大，但投资高，维护工作量大，需用直流电源，因此只在研究部门实验室中使用。工频振荡器由于输出功率小，只能供少数电压型的继电器作变频电源用。微机型可编程试验电源能满足各类机电及静态保护装置的检验，但价格贵。三、改善交流试验电压、电流波形的方法继电保护试验电源大多取自电力系统本身，而电力系统供给的交流电压、电流的波形往往是一-种畸变失真的非正弦波，除基波分量外，还含有高次谐波。引起失真的原因除电力系统本身原因外，试验接线中的调节设备如果容量不足，也会引起波形畸变。波形畸变可通过观察电源的波形和测量畸变系数来确定，以便采取措施来改善。例如，当试验电源相电压波形差，三次谐波分量较大时，可改用相间电压；当移相器过载或负载不对称而引起波形严重畸变时，可变更接线或者更换性能良好的移相器；当发现含有某次谐波时，可增设滤波器。装设有复杂保护装置的变电所，应先直接由所用变压器的低压侧，经专用线接至容量不小于IOkVA、电压为380/1IOV的专用试验变压器上，专用试验变压器应采用D,yn接线。装设一般保护装置的现场，最好也设置专用试验变压器，以保证试验电源三相平衡、波形良好的电源。四、对直流试验电源的要求试验用直流的额定电压应与被试保护装置所用的直流电压相同。应采用独立试验电源，不允许用运行中设备的直流支路电源作为直流试验电源。直流试验电源的电压调节范围应大于额定电压的80%115%,峰值波纹系数应不大于±6%,对静态保护装置，试验直流电源的峰值波纹系数应不大于±2%。五、直流试验电源的种类现场直流电源有蓄电池、带电容储能的硅整流电源和复式整流电源三种。蓄电池供给的直流电源平滑、波纹系数小，可由直流电源母线引出并经保安措施供试验用的独立支路，提供额定值和80%额定值两种电压。带电容储能的硅整流装置的电容容量有限，因而所供的直流电压是时间的函数，波纹系数较大。复式整流装置输出电压不够稳定，没有采取滤波措施，波纹系数大，其速饱和变流器空载输出电压可能短时很高，要采取稳压措施。1.2 畸变系数、纹波系数及其测定畸变系数、纹波系数是衡量继电保护试验电源品质的重要指标，因而了解畸变系数、纹波系数的概念并掌握其测量方法是必要的。一、交流电源波形的畸变系数畸变系数为非正弦周期量各次谐波的总有效值与非正弦周期量的总有效值之比,通常用百分数表示。交流电源的畸变会使继电保护的特性发生变化，同时影响测量数据的准确性。具有零序性质的谐波，对零序保护动作值肯定有影响；具有负序性质的谐波，对所有负序量动作的保护也会有影响。因此，在保护检验中，为了使测量结果准确，应该用示波器观察试验电源的波形，有可能还应测量波形的畸变系数。二、直流电源的纹波系数整流电源、特别是可控整流电源，加于负载的电压或电流有脉动，其中包含多种交流分量。工程上常用纹波系数r来表示负载上电压或电流的平滑程度，多数文献推荐按下式计算纹波系数Ju2-lru-X100%Uori=-70X100%式中U、I一一负载上电压、电流总有效值;Uq>0负载上直流分量。而GB7261和DL478规定按下式计算峰值纹波系数U-U=_max三-×100%UO=7三三×100%/01.3 交流电流、电压调节方法一、交流电流的调节方法常用的调节电流方法采用电阻调节法、电感器调节法、调压器调节法和大电流发生器调节法四种，接线如图所示。选用哪一种调节电流的方法，应根据被测继电器的工作原理、所测参数和电源容量综合考虑。均匀调节电流来检验电磁型继电器稳态动作电流时，四种方法均可采用。对感应型继电器，原则上必须用电阻来调节电流，而不能用大电流发生器调节电流，且电源电压必须使用相间电压而不能使用相电压，以防波形畸变影响稳态动作值。为防止继电器铁芯饱和引起电流波形畸变，可将整个试验回路的阻抗加大到远大于被试继电器的阻抗。BCH(DCD)型差动继电器的速饱和变流器是一个非线性元件，输入的电流含有谐波分量与输入电流不含谐波分量时，速饱和变流器二次感生电流的大小和波形将发生明显变化，将导致稳态动作特性有较大误差。因此，BCH(DCD)型差动继电器试验时，禁止使用大电流发生器调节电流。用220V电源时，应检查电源三次谐波分量，其值应很小。当进行突然短路试验时，用电感器调节冲击电流，最符合突然短路时的真实情况。试验突变量或增量继电器的动作值或测定电流继电器及阻抗继电器的动态超越时，用电阻调节电流可能发生较大的误差。调节交流电流的方法接线图(a)用电阻调节电流：(b)用电感器调节电流；(C)用调压器调节电流：(d)用大电流发生器调节电流二、交流电压的调节方法交流电压的调节常用自耦变压器调节或电阻分压调节法,接线如图所示。当需要微调时,可以采用两级调节的方法。采用自耦变压器调节交流电压，用于测试交流继电器的动作参数，它的优点是带负载能力强。当负载波动时，输出电压一般不受影响，特别适合交流电磁型继电器动作参数的测试,因为，电磁式继电器动作时，衔铁吸合前后继电器线圈的交流电抗会发生较大的变化。采用电阻分压器调节交流电压，它的优点是分压器本身不会带来附加波形失真。在继电器线圈阻抗不大的情况下测试交流电磁式继电器动作参数，则应注意继电器动作时线圈阻抗的突变，会引起继电器动作前后仪表读数的波动。如果整个分压电阻值远小于继电器线圈阻抗值的条件下，可以采用电阻分压器调压法，断开和接入分压电阻的并联支路来模拟故障前后的输入电压变化。模拟突然短路的动态特性试验，最好利用电感与电阻串联同路，使其阻抗角与实际系统相同。图2-2调节交流电压的方法(a)自耦变压器调压法；(b)电阻分压器调压法1.4 相序检查与电压定相一、相序检查三相电源相序的检查，通常用相序检测器。常用的相序检测器有旋转型相序表、电抗一灯泡型相序指示器和阻容相序灯等。二、电压定相当试验电源取自发电厂、变电所的所用变压器、试验变压器或电压互感器时，往往要对电压定相。在不知二次电压相别的情况下，应认真核对所用变压器、试验变压器或电压互感器-、二次极性，根据一次绕组所加电压的相别判定二次电压相别。对已正常运行的中央信号盘或同期盘上电压二次回路为基准，用电压表定相。电压表一端接在已投入正常运行的电压二次回路的某一相上，另一端接在待校电压回路的某一相电压上，找出电压表读数为零的相别，表明为同名相。通常，为简化同期接线将电压互感器二次侧B相接地，其二次电压的相别可以用电压表和相序表来测定。先用电压表测量所有各相及中性点对地电压，对地电压为零的为接地相，即B相；对地电压为100V的为其他两相；对地电压为100V的为中性点，然后将接地相接至相序表的B相接线柱上，根据相序表的指示即可确定A相和C相。第3章单个继电器检验3.1电流继电器实验教学目的：掌握电磁型电流继电器实验方法以及调整复习旧课：调整电流整定值的方法；返回系数意义及调整。教学内容：电流继电器实验1、检验目的（1）熟悉DL系列电流继电器的构造；（2）掌握电流继电器检验方法和步骤；（3）熟悉即电器内部结构。2、检验方法和步骤（1）机械部分检查1）检查转轴的纵向和横向活动范围，纵向活动范围应在0.150.2zzw%内。活动量太大易引起转轴脱落，太小易发生卡轴。2）检查舌片与电磁铁的间隙。要求舌片上下端部弯曲的程度相同，舌片不应与磁极相碰。为此，继电器在动作位置时，舌片与磁极之间的间隙不得小于0.5mm。3）弹簧的检查与调整弹簧的平面与转轴应严格垂直，不能有凸肚或平面倾斜现象。如不能满足要求时，可拧松弹簧里套箍和转轴间的固定螺丝，沿轴向移动套箍至合适位置，再将固定螺丝拧紧，或用银子调整弹簧。弹簧由起始拉角转至刻度盘最大位置时，层间间隙应均匀。否则，可将弹簧外端的支杆作适当的弯曲，或用镜子整理弹簧最外圈的终端。4）触点的检查与调整触点上有受焦及烧焦之处时，应用细性铿净，并用细油石打磨光。如触点发黑可用鹿皮擦净，不得用砂布打磨触点。动触点桥与静触点接触时，所交的角度应为55°65"；且应在静触点首端约1/3处接触，然后滑行至约在末端1/3处终止。两静触点片的倾斜度应一致并位于同一平面上，触点应能同时接触。触点桥容许在其转轴上旋转10°15°,并沿纵向移动0.2mm。当触点开始闭合时，可动触点桥的背面，应不与其本身的限制钩接触。触点间的距离不得小于2mm。为使常闭触点在正常情况下能可靠地闭合，当继电器线圈无电流时，必须使可动系统的本身重量能压下静触点并略往下移。用手轻轻转动舌片时，静触点的弹片应随触点桥的移动而伸直，且在某一时间内，触点回路不会断开，此时舌片与左方限制螺丝，应有不小于0.5mm的距离。对于带切换触点的继电器，为防止上下触点短路，动触点与下触点压接后，其与上触点的距离应不小于3mm。当动触点在中间位置时，对上下静触点的距离均不应小于Imm。继电器的静触点上，装有一限制振动的弹片。当继电器线圈中无电流时，此弹片与静触点仅能接触，但无压力，或有不大于0.2mm的间隙。对带有常闭触点的继电器，当定值在刻度盘开始位置而线圈中无电流时，触点间应无足够的压力。当扭紧弹簧以增大定值时，静触点与限制振动的弹片之间的间隙，随着静触点的下降而增大，到最大值时，此间隙应不大于0.5mmo5)轴承与轴尖的检查将继电器置于垂直位置，将刻度盘上的调整把手移至左边最小刻度值上，检查触点动作的情况。如继电器良好，则将调整把手由最小刻度值向左旋转2(T30°时继电器的弹簧应全部松弛。此时略将调整把手往复转动约3°5°,即可使动触点与静触点时而闭合或开放。当用手慢慢将把手向刻度盘的右侧移动时，可动触点桥变更位置的速度应均匀。如速度不均匀，则说明可动系统有异常的阻碍。继电器动作缓慢的原因，通常是由于轴承和轴尖污秽和损伤所致。检查轴承时，先用锥形小木条的尖端将轴承擦试干净，再用放大镜检查。如发现轴承有裂口、偏心、磨损等情况，应予更换。轴尖应用小木条擦净，并用放大镜检查。转轴的两端应为圆锥形，轴承的锥面应磨光，不得用刀尖或指甲削伤。轴尖的圆锥角应较轴承的凹口为尖，以使轴尖在轴承中仅在一点转动，而不是贴紧在凹口的四周转动。轴尖如有裂纹、削伤、铁锈等，应将轴尖磨光，用汽油洗净，并用清洁软布擦干。如还不能使用，则应更换。(2)动作电流和返回电流的检验检验接线如图所示。1)将线圈串联，整定在某一数值上，调整电阻置最大位置或调压器置最小位置。2)合上QK,然后调节输出加入继电器电流，直至继电器动作，重复三次，并记录。3)再增大电流，然后减小输入电流，直至继电器返回。根据返回值与动作值，即可求出返回系数。要求：每次测量值与整定值误差不超过±3%,否则应检查轴承和轴尖。4)调定值放在其它位置，重复检验。(3)返回系数调整影响返回系数的因数较多，如轴尖的光洁度、轴承清洁情况、静触点位置等。影响较为显著的是舌片端部与磁极间的间隙和舌片的位置。改变舌片的起始角和终止角。改变舌片起始角可改变动作电流，改变终止角可改变返回电流；变更舌片两端的弯曲程度以改变与磁极间的距离，也能达到调整返回系数的目的；适当调整触点压力也能改变返回系数。（4）动作电流调整调整弹簧反作用力；改变绕组连接方式；改变舌片位置；继电器在最小刻度值附近时，主要调整弹簧，以改变动作值；在刻度值最大附近时，主要调整舌片起始位置。（5）技术数据1）DLJO系列电流继电器的返回系数不小于0.85。2）通入继电器的电流为整定值的1.2倍时，动作时间不大于0.15s；3倍时动作时间不大于0.03so3）电压不大于250V及电流不大于2A时，在时间常数不超过5X10-3s的直流有感负荷回路中，触点的遮断容量为50W；在交流回路中为250VA。4）导电部分对外壳能承受50”Z交流电压2000V、历时Imin的耐压试验。成果：实验结束每位同学应交一份实验报告，实验报告格式见继电保护检验。（6）思考题1）电流继电器的返回系数有何要求？试验过程中若返回系数不满足时，应如何调整？2）电流继电器的最小值与最大值之间有何关系？为什么？试验中若动作值不符要求时应如何调整？3.2电压继电器实验教学目的：掌握电压继电器实验方法以及调整复习旧课：电压继电器工作原理及注意事项教学内容：电压继电器实验1、检验目的（1）熟悉电压继电器结构和工作原理；（2）掌握电压继电器检验方法和步骤；（3）了解技术参数。2、检验方法和步骤（1）动作电压的检验；（过电压继电器）根据整定值及继电器的整定范围，将继电器的线圈按串联或并联连接，将调整杆放在整定值上，调压变压器手柄放在输出电压最小位置（可变电阻输出电压在最小位置）。合上电源刀闸QK,然后调节调压变压器的输出电压（调节可变电阻）慢慢地增加继电器电压直至继电器刚好动作为止，停止调节。记下此时的电压数值，即为继电器的动作电压U”，再重复三次，将其值填入表内，求它的平均值。要求整定点动作电压与整定值不超过±3%。（2）返回电压的检验；继电器动作后，然后均匀地减小调压变压器的输出电压（调节可变电阻减小输出电压）直至继电器的接点刚刚分开，记下这时的电压，即为返回电压Uzr,重复三次将其值填入表内，求它的平均值。（3）返回系数与动作值的调整。根据动作电压和返回电压的值可求出返回系数KW%将调压变压器再均匀而迅速地调到电压继电器的110%UAl,然后拉开刀闸进行冲击加110%UN到继电器，重复上述试验。要求冲击后测得的动作电压及返回电压与冲击前比较,误差不得超过±3%。（4）检查低电压继电器的动作电压和返回电压低电压继电器在正常工作状态时，其线圈接入100V电压，其舌片被吸持，常闭触点处于断开状态。当被保护设备发生故障，电压降至继电器动作电压时，舌片被释放，常闭触点闭合，此时称继电器动作。故障消除后，当电压恢复到一定值时，继电器返回。试验接线如图所示，低电压继电器的常闭触点接至干电池上，检验方法步骤为：1）根据整定值及继电器的整定范围，将继电器的线圈按串联或并联连接，将整定把手置于整定位置，调节自藕变压器（或可变电阻）。先对继电器施加IOoV电压消除继电器的振动。然后均匀平滑地降低电压，直至继电器舍片刚好释放（指示灯刚好亮），记下此时的电压数值，即为继电器的动作电压U卬。2）继电器动作后，再调节自藕变压器（或可变电阻），使通入的电压平滑上升至继电器舍片开始被吸持（指示灯刚好熄灭），记录此时的电压，即为返回电压Ur。动作电压与返回电压的测试应重复三次。要求整定的动作电压与整定值误差不超过土3%。其返回系数一般要求应不大于1.2,用于强行励磁时应不大于1.06。（5）低电压继电器触点可靠性的检查1）验收检查是为最小刻度，可将把手调到最小
