碧桂园电动吊篮安全专项施工方案.docx

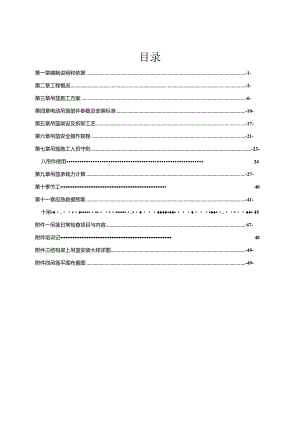

目录第一章编制说明和依据-1-第二章工程概况-2-第三章吊篮施工方案-6-第四章电动吊篮部件参数及安装标准-10-第五章吊篮架设及拆卸工艺-17-第六章吊篮安全操作规程-21-第七章吊篮施工人员守则-23-八吊作使用24第九章吊篮承栽力计算-27-第十季节工40第十一章应急救援预案-41-十吊.45附件一吊篮日常检查项目与内容-47-附件培训记48附件三结构梁上吊篮安装大样详图-49-附件四吊篮平面布置图-49-第一章编制说明和依据1.1编制说明长沙碧桂园威尼斯城四期超高层（二标段）项目（以下简称“本工程”）场地位于湖南省长沙县境内的星沙镇长沙碧桂园威尼斯城四期地块，处于捞刀河南路南侧，星沙大道北端腾飞岛上，东、南、西三面有松雅河环抱，是一个集休闲、娱乐、商业、居住于一体的配套设施齐全的大型高尚居住社区。本期我公司承建超高层住宅2栋（4#楼及5#楼），由52层（4#栋）、48层（5#栋）塔楼和下部4层地下室车库组成，建筑高度最高为166.5米，建筑面积约160255平方米，其中地下室35157平方米。两座塔楼在下部由4层地下室车库连成整体。本工程塔楼基础采用筏板基础，裙房地下室采用旋挖桩加承台及独立柱基础，主体为框架剪力墙结构，属超高层住宅项目。4栋为框剪结构地上52层，建筑总高度166.9米，建筑面积66101m:地下室为框剪结构负4层，建筑面积2424OnI2。总建筑面积为9034InI,5#栋为框剪结构地上48层，建筑总高度144.6米，建筑面积58997面；地下室为框剪结构负4层，建筑面积10917f。总建筑面积为69914m,我公司对本外墙涂料、铝板幕墙工程合同及技术图纸等资料进行了一系列的研究，结合本工程具体情况及现场，精心编制了本工程的吊篮专项施工方案。电动吊篮施工具有以下特点（1）安全：工作钢丝绳、安全钢丝绳，独立安全麻绳（含防堕器、安全带）三保险，相对外墙脚手架安全性要好。（2）带料提升：只要不超重，可带料施工，可不用塔吊。（3）移动方便：作业面可随时移动。（4）施工效果直观：敞开式施工，随时修补清理。（5）节省施工费用：安装省时、退租方便，按施工进度承租、退租，可节省租赁费。根据需要确定租赁数，根据施工人数租赁，比脚手架节省费用。比使用脚手架施工节省工期。1.2编制依据（1）长沙碧桂园威尼斯城四期超高层4#、5#栋工程施工图纸，施工组织设计等相关资料（2）高处作业吊篮（GB19155-2003）（3）建筑施工高处作业安全技术规范（JGJ80-91）（4）建筑施工安全检查标准JGJ59-2011（5）建筑施工工具式脚手架安全技术规范JGJ202-2010（6）中建二局西南分公司高处作业吊篮安全管理实施细则等公司相关制度第二章工程概况1、工程概况基本概况工程名称长沙碧桂园威尼斯城四期超高层4#、5#栋工程建设地点建设单位设计单位结构类型框剪结构建筑面积160255外墙外立面采用石材幕墙结合真石漆涂料、铝模装饰柱2、工程范围除1-10层石材幕墙外所有外墙涂料、铝板幕墙装饰柱（4#楼有19处装饰柱、5#楼有17处装饰柱）工程，目前石材、涂料底漆、幕墙固定件已施工完成。吊篮安装在塔楼屋顶层，吊篮支架支撑在女儿墙内侧的屋面板上，局部转角位置支撑在女儿墙上，女儿墙全部为钢筋混凝土墙，强度满足要求。因塔楼南侧仅两层地下室，北侧为4层地下室，故4#栋北侧吊篮安装高度为161.9m,南侧吊篮安装高度为169.9m,4#栋北侧吊篮安装高度为149.9m,南侧吊篮安装高度为157.9m。3、编制目的根据长沙碧桂园威尼斯城四期超高层4#5#栋工程施工组织和计划，需要使用吊篮作为施工措施，为了确保在整个施工过程中，做到科学系统的管理、人流和物流的有效组织，最终实现优质精品工程的目标，特此编制专项方案。4、屋面吊篮支撑节点大样吊篮支撑在屋面板上d.7m)Itb(4.0m)吊篮前支架支撑结构梁上吊篮前支架支撑女儿墙上2个100长10锚栓雕木方在垫块上吊篮前支架支撑女儿墙上时固定节点大样5、为了更好的防止倾斜，相邻吊篮的后支架均用钢丝绳连接固定，使其形成一排整体。以此加大防顷效果。（详见下图）。第三章吊篮施工方案1、吊篮安装1. 1吊篮分布方案本工程项目为长沙碧桂园威尼斯城四期超高层4#、5#栋，本工程由中国建筑第二工程局有限公司租用高处作业吊篮施工外墙涂料、铝板装饰柱。屋面女儿墙位置吊篮前吊臂伸出80170公分，支点至配重长度（b）最小为4m,特殊位置支点至配重长度（b）最小不小于3.4m,并且要求增加100kg配重以保证安全。篮体距离墙面、铝板完成面30公分左右。吊篮的工作现场环境现场10米范围内没有高压线，在雷雨，大雾，下雪，风力大于5级等恶劣天气不能使用或安装拆除。本工程由于4#栋15层，5#栋10层楼面位置安装有外挑4米的防护棚，25层左右安装有爬架，爬架外挑1.2米-2.3米，吊篮提升时下面需要工人斜拉住钢丝绳等吊篮升到爬架以上的位置后，待吊篮停稳后慢慢的放开钢丝绳，拴上安全钢丝绳坠绳块。吊篮提升时倾斜角度2.14°,满足规范要求，爬架顶部采用满铺竹跳板设置刚性防砸层避免上下交叉作业高空坠物。本工程4#栋15层，5#栋10层防护棚以下外立面石材、涂料腻子已施工完毕，施工时采用的是落地架及悬挑架，具体施工方案详见相关架体安全专项施工方案。4#、5#栋楼顶部位分别有四处砖砌墙体高度为3.5米，墙顶上有结构花架梁，需把悬挂机构放在墙顶结构梁上面，吊篮后面的悬挂结构需使用可调节加长杆固定压好配重块，上面的悬挂机构在用钢丝绳捆绑在结构梁上面作为加固防止摇摆。吊篮布置详见附件吊篮平面布置。（注：吊篮安装自检验收后报机械检测部门检测，检测合格后交付使用前报安检部门备案领取使用登记证）。因本工程工期紧张，为节约工期，4#栋拟采取先在北侧布置一半吊篮，一个月后再转到南侧施工另一半，南侧整个外立面施工完成后最后再转到北侧施工剩余的外立面。因5a单元爬架下爬工期较5b单元快两个月，而5b单元外立面工期非常紧张，因此5#栋拟采取先5a单元满布，最后待爬架下爬至20层左右后再在5b单元满布。因本工程存在爬架影响，吊篮不能落地，因此山墙处先不布置吊篮，待爬架拆除完成后再布置吊篮。1.2 吊篮平台在地面上安装。1.3 吊篮停止施工后，工作平台必须停放在防护或地面上。当爬架未拆除时，工作平台停在爬架顶部20Cm高度处，阳台空调位处采用麻绳与结构梁连接可靠，其余窗户、阳台花池位置采用一端带有L型钢件的有一定弹性的橡胶绳与结构进行可靠拉结。4当吊篮停靠在爬架上部时，人员上下吊篮时必须先系好安全带后从结构内侧缓慢上下，注意安全。人员上下前必须先保证吊篮与结构有可靠连接或拉结。1.5在吊篮安装完毕使用以前，必须从悬臂楼层垂下一根独立的安全绳，在安全绳上安装一个自锁器，施工人员在施工中必须将安全带挂在安全绳上的自锁器上。吊篮的拆卸工作和安装工作在方法上是一致的，在程序上相反。1. 6吊篮的空中固定，每台吊篮的篮筐内必须配备一个2米长麻绳，在楼层有窗户、阳台的位置施工，在吊篮升到需要施工的位置停下来后需用麻绳把吊篮跟窗户的梁或结构梁捆绑在一起，避免起风时吊篮吹的来回晃动。山墙位置没有窗户的位置两台吊篮须同时施工时，当吊篮升到施工位置时两台吊篮必须捆绑在一起同时进行施工，同时避免起风时吊篮晃动幅度太大。2、吊篮进场前准备工作2.1进场条件2. 1.1施工现场的实际勘察、吊篮进场可根据场地大小，分批进场。2. 1.2现场具备380V电源和电箱。2. 1.3为了提高安装速度，往楼面搬运吊篮配件，使用土建电梯或塔吊等设备。2.1. 4大楼楼面有其它临时脚手架等设施应清理干净，便于安装。2. 1.5吊篮单位负责安装、拆卸并负责吊篮的维修工作，保证吊篮的正常施工，做到随叫随到按时做好上下班检查，同时做好检查记录。绝对服从项目管理和配合项目维护好现场吊篮的施工安全。2. 1.6为了便于安装与移动，建筑物悬挂机构安装楼层面上，楼层面上有阻碍吊篮安装杂物的应该清理。2.1. 7吊篮出库前应对吊篮设备进行全面的调试。2. 1.8吊篮进场时，要及时组织人员负责吊篮的卸车、吊篮部件搬运（安装地）及协助吊篮的安装。2.1. 9吊篮安装完成要做好技术交底：2. 1.9.1操作人员应经过劳动安全部门的安全技术培训，取得安全技术操作合格证，方可上岗，严禁无证操作！2.1. 9.2操作人员要了解国家和地方颁布的高处作业劳动保护、安全施工和安全用电等方面的知识及其它有关部门的法规、标准，不断学习掌握新知识，新技术，提高实际操作技术。2.1.9.3操作人员上机操作前，必须认真学习掌握高处作业吊篮使用说明书的全部内容。2.1.9.4注意观察吊篮上下方有无障碍物，检查电气系统中的元件是否排列整齐、连接牢固，电控箱与提升机壳体的绝缘是否可靠、电气系统是否接零。2.1.9.5严禁超载运行，载荷尽量均匀、稳妥的放置，不得对平台施加冲击载荷。不允许把吊篮作为运输工具，运输各种材料。严禁擅自拆修安全锁、提升机及电控箱。不允许在空中移位、拆除吊篮零部件，否则出现人机事故由施工方负责。2.1.9.6严禁擅自拆修安全锁、提升机及电控箱。不允许在空中移位、拆除吊篮零部件，否则出现人机事故由施工方负责。2.1.9.7吊篮在运行中一旦发生卡绳及不明原因故障，绝对禁止强行开动，要请专业人员检修，排除故障，确认恢复正常后，方可继续使用。2.1.9.8吊篮若要就近移位，必须先将钢丝绳从提升机和安全锁中退出。2.1.9.9额载下严禁吊篮平台超长使用，特殊情况下需要加长，其额定载荷须作相应调整。2.1.9.10多台吊篮并列安装时，每台吊篮间应确保0.5米以上距离。2. 1.9.11在现场使用中，距离吊篮整机10米范围内，不得有高压电线，作业结束后，平台要停留在距离地面3米以上位置，并与建筑物固定，以防被风刮动造成破坏。2.1. 9.12如果是吊篮质量原因造成的安全事故，由承租方负责。2.1.9.13吊篮维修或移位时施工方应事先通知，由出租方派专业人员维修，移位时由由出租方派专业移位，否则出现问题由施工方负责。2.1.9.14严格遵守高处作业吊篮安全规则要求和施工现场安全要求。在雷雨、大雾、天气、或六级以上风力的情况下，严禁使用吊篮。2.1.9.15每天下班后，应关闭总电源及锁好电控箱，并将提升机、安全锁用塑料纸包扎，防止雨水渗入。2.1.9.16由于使用操作不当，引起的电焊烧断钢丝绳、安全绳，损坏自锁器、限位开关，拉断电缆线，烧坏行程开关，在电箱内乱接线，故意损坏吊篮零部件及电箱等情况，造成影响施工安全、出现的安全隐患事故由施工方负责。2.1.9.17操作人员每天使用前，应认真检查各部件的安全可靠性，确认安全无误才可使用。2.1.9.18使用时严格按吊篮限载要求，载荷应均稳妥放置，严禁超载。2.1.9.19使用时必须佩带安全带和生命保护绳，生命保护绳必须可靠固定于楼顶建筑物上。严禁无安全带、无生命保险绳使用吊篮。2.1.9.20操作人员在使用时，首先应在平台上升约2米时，分别将平台单边倾斜,检查安全锁锁绳灵活、安全、可靠后方可使用。2.1.9.21吊篮上下运行时，操作人员应注意查看四周不得有障碍物，以免发生危险。2.1.9.22严禁任意减少吊杆的配重和松动钢丝绳夹。1.1. 9.23每天下班时应将吊篮固定，以防被风刮动造成吊篮及建筑物损坏。2. 1.9.24电缆线及安全绳等在与女儿墙交接处应使用软材料（如塑料片、麻袋、PVC管等）包裹，防止安全绳磨损及女儿墙损坏。3、吊蓝电源布置：3.1此工程电源分为二级电源。3. 2吊篮包括2台提升机电机，每台提升机电机的功率为1.5kw,每台吊篮的功率为3kwo3. 3二级电源箱必须是三相五线并带有漏电保护开关，并能够满足所有吊篮满负荷运转的要求。3. 4每大段二级电源箱为2个。其中电箱内应包括3台100A以上的总开关，以留给三级电源箱接线使用。3. 5每大段三级电源箱共6个，其中每个电源箱内包括32A的空气开关7个(带漏电保护)，每个32A的空气开关接一台吊篮。3. 6由二级电源箱引至每台吊篮距离约100米。电缆线采用2.511f五蕊电缆。第四章电动吊篮部件参数及安装标准根据现场实际情况及外墙装饰要求，选取无锡市强恒机械有限公司生产的ZI.P630型吊篮配置于本工程使用，吊篮基本尺寸大小分为四类：A型(100O*700*1450)B型(1500*700*1450)C型(2000*700*1450)D(2500*700*1450),四种类型吊篮任意组合搭配，最长尺寸为6m。吊篮的安装，要求距离装饰完成面约30Omm左右。吊篮与吊篮之间距离大于500mm,同时做好相应配重设置。吊篮系统示意图:1、吊篮主要组成部件参数1. 1LTD6.3提升机额定提升力6. 3KN提升速度9. 6÷0. 5mmin电机功率1.5Kw制动力矩15. 2Nm电压AC380V使用钢丝绳直径08. 3un1.2电器控制箱电器控制箱（1个）漏电开关漏电保护热继电器过热保护急停开关紧急制动.熔断丝电流过载保护1.3LST20防倾斜安全锁锁绳状态1工作状态LST20防倾斜安全锁（2把）允许冲击力20KN锁绳角度调节范囤3°-8自由坠落锁绳距离100mm使用钢丝绳直径¢8.3mm1.4可升降悬挂机构高度调节范困1150-1800mm前梁额定伸出量1700mm以内额定悬挂质量1600kg前后支座最大间距44OOmin自重350kg1.5 吊篮工作平台吊篮工作平台（1米6米任意组装）1.6 高处作业吊篮用钢丝绳高处作业吊篮用钢丝绳制造商无锡通晟金属制品有限公司钢丝品种高处作业吊篮用钢丝绳技术标准符合Q/320205GGAII01-2007产品编码07030410钢绳结构规格(mm)4*25Fi+SF-8.3钢丝绳破继拉力(N)54000钢丝绳抗拉强度(MPa)最大2270钢丝选用标准：根据钢丝绳安全系数不应小于9.其值按公式计算：公式：n>sl×aw式中:n安全系数S1一单根钢丝绳最小破断拉力,KN；a一钢丝绳根数；W一额定载重量、悬吊平台自重和钢丝绳自重所产生的重力之和,KN。结合工地实际情况：最大载重500kg；钢丝绳200米,0.24Kg/米；6米工作平台480Kg.n=54000×2/(500+480+200X4X0.24)×9.8)=9.4>91.7 重型五芯电缆线(3×2.5+2X1.5)1.8安全绳丙纶扁丝三股绳结构多股绳直径18mm线密度115断裂强力37kn1.9防堕器/¾a2、吊篮安装标准A、一，J项目序号验收内容与要求1栏杆、安装架、底架连接是否牢固2焊缝无裂纹、脱焊3结构表面无重大损伤提升机1与安装架连接是否合格2无渗油、漏油3电磁制动耀制动是否良好安全锁1摇臂动作灵活，无卡滞2吊篮倾斜角度大于标定角度及时抱住安全钢丝绳3安全锁活动部位无过度磨损悬挂机构1各连接部件牢固可靠2配重数量无缺失、破损3两套悬挂机构距离适当4悬挂机构定位是否牢固可能5支点力臂设置合理、稳妥钢丝绳1工作绳和安全绳无绞绕2钢丝绳卡牢固，数量完整3无损伤、磨损、锈蚀、断股4采用标定钢丝绳8.3mm电气控制系统1电缆及插头插座完好2转换开关、急停开关动作灵敏可靠3上升限位开关灵敏可靠4接触器动作灵敏可靠5控制电路采用安全电压平台运行状况1升降运行无异常响动2平台是否可以水平3倾斜时安全锁能否正常工作4制动器动作有无卡滞、制动是否可靠5手动下滑装置是否可靠6提升机上升下降无异常响动安全绳1安全绳固定牢固可靠2安全绳无磨损断肢3安全锁扣与安全绳相匹配4安全绳长度要长于楼房高度2-3米以上第五章吊篮架设及拆卸工艺1、吊篮架设及拆卸作业流程吊篮架设作业流程吊普拆邮作业潦程2、吊篮的组装工艺2.1悬吊平台的安装作平台安装示等图选择较为平整的场地用底架、高、低栏杆分别J本节组装并初步连接好，在两端装好提升机安装架，调整高低栏杆，使它们保持在一条直线上，再拧紧所有连接螺栓上的螺母，然后在高栏杆一侧的中部横杆的适当位置装好电器控制箱。2.2提升机的安装将提升机提起放置在提升机安装架上并将其下段安装孔和安装架支座孔对齐，插入销轴，其上端螺丝孔于提升机安装架的螺丝孔对齐并穿入固定螺丝，并拧紧。再在销轴头部孔内插好锁销，扳平弹簧环。2.3安全锁和限位开关的安装将安全锁的下部的托座插入提升机安装架上部的两块支板间，用螺栓连接好。限位开关连同专用安装板装在安全锁上。2.4悬挂机构的安装加强钢丝炎7X19W-IWS-x3.3Y-Io钢丝得兴理林M16XI3Gffil6x60 大渡接套IWttM16×160体缎纯柏心开U硝 嫖得米41嫖比扣<)C®M2C场阶i6x】ao、Q梁*RtJM!3×45闲半支者小江接套悬挂机构安装示意图2.4.1将插杆分别放入前、后支架内2.4.2根据施工需要调节好插杆的高度，随后用螺栓固定2.4.3把前梁分别穿入前插杆内，再把中梁穿入前梁中，或者先把前中后梁穿好，再将前后梁穿入后插杆内2.4.4在前梁上的钢丝绳悬挂架下方的二销轴卡套上分别安装好工作钢丝绳和安全钢丝绳，在上方装上加强钢丝绳，用绳夹夹好各条绳的端部，安全钢丝绳和工作钢丝绳分别固定在后支架上。2.4.5根据施工需要，调整前梁伸出长度，然后把上支柱套在前伸缩架上，并用螺栓紧固好2.4.6调好前后支架间的距离，然后将梁与伸缩架、梁与梁连接好，并调整到三梁在一直线上。另外，在三条梁的全长范围内，其水平高度差不得大于IOCm,且只允许前高后低2.4.7把加强钢丝绳经过上支柱与后支架上的开式螺旋扣连接好，用绳夹夹好钢丝绳端部，然后旋转开式螺旋扣收紧加强钢丝绳，在绷紧前梁消除间隙后，再旋4、5扣，使它有一定的预紧力。2.4.8把配重块平均套在两只后支架的的穿杆上。2.4.9把工作钢丝绳和安全钢丝绳慢慢放到悬吊平台停放处2.5电缆线的连接和电动机转向的调整2.5.1电缆线的连接把电源电缆的插座与电器控制箱的插头分清方向后插接好，然后把电缆另外一头接到现场所提供三级电箱漏电开关上。按三相五线制连接电源。确认无误后插电源插头，线色：相线一棕色，零线一兰色，保护接地线一黑色。2.5.2电动机转向的调整接通380V电源，将万能转换开关的手柄拨向需调整电机一侧，先按启动按钮，再按控制按钮“上”，此时电动机应顺时针方向旋转，若不对，则可打开电动机接线盒将三根电源线中的任意两根对调接好。把万能转换开关拨向另一侧，以同样方法调整好另一只电动机的转向。2.6悬吊平台与悬挂机构的连接2.6.1提升机穿绳将万能转换开关手柄拨向准备穿绳的提升机一侧，把工作钢丝绳穿过安全锁挡绳架和安装架的进绳口后如提升机进绳口，电动控制按钮“上”，钢丝绳即能自动进入提升机，若进不去，则可把钢丝绳头转换一个角度穿入，按住“上”按钮，把钢丝绳全部穿完。2.6.2安全锁穿绳先将悬吊平台上升到安全锁摇臂不上抬为止，便可把安全钢丝绳穿安全锁内2.6.3在工作钢丝绳和安全钢丝绳下部适当部位挂好重锤2.6.4把安全绳放下，长度为到达地面后余出23米3、吊篮的拆卸工艺吊篮的拆卸工作和安装工作在方法上是一致的，在程序上相反，所以就不在累述。第六章吊篮安全操作规程吊篮是高处载人作业设备，为确保设备安全、高效的运行，要特别重视其安全操作和使用。使用时，应严格执行国家和地方颁布的高处作业、劳动安全、安全施工、安全用电及其它有关的法规、标准。1、每天使用设备前，吊篮操作人员须按高处作业吊篮日常检查表所载项目进行检查。2、每天下班停用时，应切断电源、锁好电箱门以免他人擅自使用。3、每天下班时，应将设备停放至地面或用绳索将设备固定在建筑物上避免随风晃动。4、施工场所风力大于5级（相当于风速8ms）以上时，应停止吊篮使用。5、设备在升降时，吊篮操作人员须密切注意电缆线是否挂卡在墙面或障碍物上。6、电动吊篮在使用过程中，严禁空中上下人员及物料，以防坠入、坠物，上下人员及物料必须在吊篮降至地面后进行。7、操作人员必须经过培训，持证上岗（操作证在贵司员工经我司技术人员培训后颁发）。8、严禁酒后、过度疲劳、情绪异常者操作吊篮。9、严禁在吊篮内打闹和向下抛洒杂物。10、不准将吊篮作为载物和乘人的垂直运输工具，不允许在吊篮上另设吊具。11操作人员必须带好安全帽，系牢安全带。安全带要通过安全钩固定在从屋面上垂下的安全绳上的不锈钢自锁器上。12、吊篮不宜在粉尘、腐蚀性物质或雷雨、五级（含五级）以上大风等环境中使用。13、不准光脚、穿拖鞋（或其它易打滑的鞋）上岗。14）平台内施工人员最少两个，严禁单人及三人以上操作。15、吊篮平台内施焊时，应对钢丝绳、电缆进行适当的防护。16、在正常工作中，严禁触动滑降装置或用安全锁刹车。17、操作人员在悬吊平台内使用其它电器设备时，低于500W的电器设备可以接在吊篮的备用电源端子上，但高于500W的电器设备严禁接在备用电源端子上，必须用独立电源供电。18、在高压线周围作业时，吊篮应与高压线有足够的安全距离，并应按当地电器规程实施，采取防范监护措施后，方可使用。19、吊篮未着地不允许进行位置移动。20、吊篮的负载不得超过1176Nm2(120Kgm2)严禁集中堆载、偏载、超载。21、插、拔电源线的航空插头之前，必须先切断电源线的电源。22、钢丝绳不得弯曲，不得沾有油污、杂物，不得有焊渣和烧蚀现象，严禁将工作钢丝绳、安全钢丝绳作为电焊的低压通电回路。23、不允许在悬吊平台内使用梯子、凳子、垫脚物等进行作业。24、悬吊平台两侧倾斜超过15厘米时应及时调平，否则将严重影响安全锁的使用，甚至损坏内部零件。25、悬吊平台栏杆四周严禁用布或其它不透风的材料围住，以免增加风阻系数及安全隐患。26、配重块必须均匀码放，以保证负载平衡。27、一旦发生故障，必须立即停止使用并通知检修人员；待检修合格后才可以继续使用。28、吊篮下方地面为行人禁入区域，需要做好隔离措施并设有明显的警告标志。29、作业结束后，吊篮应与建筑物固定，并切断电源，锁好电气控制箱。30、吊篮的安装、升降、拆除、维修必须由持证操作人员进行。31、支架安装处用厚度为50mm的木板进行地板保护，并分散载荷。32、安全带不得挂在吊篮升降用的钢丝绳上。33、吊篮内铺设跳板时，脚手板材质应符合要求，满铺，棒牢，不得有探头板。34、吊篮外侧要用密目式安全网封闭，多层作业要设置防护顶板隔离层，作业时吊篮要与建筑物连接牢固。35、架体升降时，非操作人员不得在吊篮内停留。36、作业前要向操作人员进行安全交底，每次升降后要经施工、技术、安全等人员检查验收合格，方可使用。37、按JGJ59-20U建筑施工安全检查标准规定，非工作一侧的篮片设置2道防护栏杆，高度分别为06m,1.2m；必须设置踢脚板，踢脚板高度180mm。采用定型生产的吊篮不能满足此要求时，应按要求增设防护设施。第七章吊篮施工人员守则为树立一流技术、一流质量、一流服务的企业形象，使高处作业吊篮的施工更安全、更规范、更具效率，根据高处作业吊篮安全规则制定本守则。1、施工人员须规范安全施工。2、施工人员进入工地时须戴好指定的安全帽，系好帽带。3、施工人员在进行高处作业吊篮施工时须穿着指定的工作服、安全鞋，操作吊篮时必须持有高处作业吊篮操作证。4、施工人员须随身携带卷尺及常用工具。5、施工人员进入工地施工时虚心接受工地各方的监督。6、施工人员进入施工现场须遵守工地各项规定，严禁随地大小便，严禁在禁烟处吸烟。7、施工人员进入吊篮或楼屋边缘施工时须使用安全带，且须将安全带挂扣在比腰身略高的安全处。8、施工人员在高处施工时使用的工具等物品需采取防坠落措施。9、在吊篮施工时，须在配重放置、钢丝绳绳夹紧固后方可将钢丝绳插入提升机卷绕钢丝绳。10、悬挂机构安装结束后须测量臂架伸出长度，确认配重数量是否合适。如发现配重数量不足的，须采取措施防止使用方误用设备，并及时补足配重。11、悬挂机构安装结束后，须对配重采取防盗、防倾斜措施。12、如没有特殊要求的，吊篮与墙面的距离须控制在3040Cm左右。13、每天施工结束离开现场前须切断吊篮内操作电箱的电源、锁好电箱门。14、每天工作结束后，各施工人员须将当天的完成情况报告调度以便调度及时调整工作计划。没有汇报的，按如期完成处理。第八章吊篮操作使用1、吊篮的调试1.1 吊篮安装结束后的检查和调整：检查连接部份是否牢固可靠，钢丝绳是否完好无损，钢丝绳夹布置是否正确，螺母是否拧紧。1.2 电磁制动器的检查：电磁制动器衔铁动作时应无卡滞现象且吸合后必须与摩擦盘完全脱开。1.3 3漏电断路器的检查：接通电源合上漏电开关，按试验按钮，开关应迅速跳开，按下复位按钮，开关应能合上。1. 4安全锁锁绳检查：将悬吊平台上升1-2米后停住，然后让一端下降并在倾斜3。-8°范围内，安全锁能可靠锁住安全钢丝绳。1.5 悬吊平台上下运行3-5次，每次运行3-5米，在运行过程中检查：提升机运转声音有无异常，电磁制动器动作是否灵活可靠。按紧急停机按钮或扳动限位开关，悬吊平台都应能停止运行。悬吊平台是否倾斜，若倾斜，则将它调平。1.6 手动滑降检查：使悬吊平台上升3-5米后停住，将电磁制动器上的手动释放手柄向上抬，悬吊平台应能平稳滑降。1. 7限位块安装位置的调整将悬吊平台上升到最高施工高度，把限位块紧固好并调整好限位开关角度距离，确保限位开关能正常动作。2、吊篮的操作方式1.1 接通电源；2. 2两个提升机同时动作：把转换开关手柄放在中间位置，按上行按钮控制整个工作平台上升，反之按下行按钮控制整个工作平台下降，松开按扭，则工作平台停止运行;2. 3单边提升机单独动作：把转换开关手柄拨向该提升机一侧，按上行按钮控制单边工作平台上升，反之按下行按钮控制单边工作平台下降，松开按扭，则工作平台停止运行;2. 4工作结束后，切断三相电源，锁好电器控制箱。3、吊篮施工操作要点3.1施工人员上吊篮前必须做好安全防护工作，确认防护用品完好；3. 2施工人员上吊篮前应注意查看吊篮有无异常，如有异常需要即刻通知吊篮公司处理；3. 3在吊篮操作上升时，要时刻注意上升方向里是否有障碍物阻碍吊篮行进，还要注意下方垂吊的电缆线是否有勾挂，同时要松脱安全锁扣使之可以随吊篮上升；3. 4在吊篮操作下降时：下降操作时，要时刻注意下降方向里是否有障碍物阻碍吊篮行进，还要注意下方垂吊的电缆线是否有勾挂，同时要松脱安全锁扣使之可以随吊篮下降。3. 5当吊篮两侧出现倾斜时，需要即刻停下，将低的一侧单独上升到两侧等高，然后才可以继续上升下降。3. 6当吊篮在操作过程中，出现触点粘连（即松开按钮吊篮还在上升或下降）要马上将控制箱上的急停按钮按下，让吊篮停下，然后通知吊篮公司处理。3. 7当吊篮出现停电或电缆断裂时，可抬起电机上方的手动下放手柄，让吊篮利用自重下放到地面，下放过程中，要保持吊篮两侧的平衡。3. 8吊篮当天使用完毕后，要把吊篮放下到地面，并且放置稳当，钢丝绳要略微绷紧。4、吊篮移位方式4. 1平面移位4.1.1将升降平台下放到地面平坦处放稳，并将工作和安全钢丝绳放松长度至大于楼顶支架需要移动的长度。4.1.2将楼顶前后支架上的定位螺栓拔掉，推动整个支架在楼顶水平横向移动。两个支架之间距离保持与吊篮长度一至。4.1.3到达预定位置后，插上所有的定位销。推动吊篮到预定位置与楼顶支架的吊点垂直，上升吊篮让工作钢丝绳拉紧，将安全钢丝绳拉下垂直。将安全绳放下到合适长度。4.1.4吊篮移位完成。4.2不同高度面移位：4. 2.1将升降平台下放到地面平坦处放稳，并将工作和安全钢丝绳放松全部退出，长度大于楼顶支架到地面的长度。5. 2.2将楼顶需要挪动到另一高度位置的支架拆散，人工搬动到另一高度层面安装好，把配重装到支架上，钢丝绳放下，另一头在支架上用绳夹固定牢固。4. 2.3将钢丝绳全部穿入升降平台，并收紧，经过检查无问题后即可升降操作。将安全绳放下到合适长度。5、吊篮操作的人员安排每台吊篮作业人员只限于2人，其中一人负责吊篮的操作。第九章吊篮承载力计算针对本工程，由于现场情况比较复杂，楼体外立面情况多变，高度比较高等原因，我公司为保证施工人员能够正常、安全的使用吊篮，提前完善安全措施，针对现场情况有针对性的提出有效的防护措施，并把吊篮安全措施做到位，具体如下：一、材料重量计算：真石漆重量二25KGX2=50KG铝单板重量二面积X厚度X密度2.7=1.2×1.1×2.5×2.7=9Kg真石漆的重量比铝单板要大，故载荷计算以较重的玻璃为例；荷载计算：内部荷载=玻璃重量+工人体重+工具重量=50Kg+75Kg×2+20Kg=220Kg体重按平均75Kg一人计算时按限载500kg计算二、风荷载计算公式：Qw=WkXF(查JGJ202-2010中5.1.4式中：QNK吊篮的风荷载标准值(kN)Wk风荷载标准值(kN/nf)F吊篮受风面积(m2)风荷载标准值公式Wk=BKZUSUZWo.查GB50009-2012中7.1.1-2=1.54×0.6×2.03×0.4=0.75kNm2吊篮受风面积F=6×0.04×3+l.l×0.04×2+0.4×0.02×6+2=2.856m2以施工高度在15Om长6m吊篮为例.；0.856m2为吊篮受风面积、211?为施工中其他受风面积那么Q*=0.75X2.856=2.14kN=219Kg那么此工程吊篮最大施工荷载为：5002+2192=546Kg施工中吊篮的最大载荷不超过546Kg,而ZLP630型吊篮额定载荷为630公斤,符合承载要求。三、总载荷计算：以下重量经实际测量计算得出：(1)、工作平台质量：260Kg(以最长的6米平台计算)(2)、吊篮最大荷载：630Kg(3)、提升机：48Kg×2=96Kg(4)、电器箱：15Kg(5)、安全锁：5Kg×2=IOKg(6)、钢丝绳以长度20Om计算:52Kg×2=104Kg、电缆线以长度15Om计算：45Kg以ZLP630型吊篮的最大载荷计算，那么：总质量为：260+630+96+15+10+104+45=1160Kg总载荷为：W=1160×9.8=11.37kN4、计算n安全系数S-单根钢丝绳最小破断拉力a-承重钢丝绳根数w-额定载重量、悬挂平台重量和钢丝绳自重产生的重力和公式：n=(s×a)/w以ZLP630型吊篮的最大载荷计算：n=(54×2)/11.37=9.5>9经计算证明，施工中4×25Fi+PP-8.3规格钢丝绳符合GB19155-2003吊篮标准6. 4.6.2的安全要求;四、吊篮支架抗倾覆计算：正常工况下悬挂机构示意图经施工平面图及安装参数表仔细复核，此工程前吊杆伸出长度最长为1.7米。(故抗倾覆计算以最大伸出长度计算)4.3.2、参数说明K 安全系数W一总载荷a一前吊杆长度N 一后坠力G一配重b一支点至配重长度h 后支架27Kg。一前支架(支点)按GB19155-2003规定，抗倾覆系数等于配重矩比前倾力矩，其比值不得小于2正常工况下：以ZLP630型最大载荷计算)配重矩二后坠力X支点至配重长度二NXb而(N=G+h)二(1000Kg+27Kg)×4.0=4108Kg=41.08kN.m前倾力矩=总载荷X前吊杆长度=WXa(W见总载荷计算)=11.37kN×1.7=17.153kN.mK=(NXb)÷(WXa)=41.08÷17.153=2.39>2符合GB19155-2003吊篮标准5.2.7要求:在正常工作状态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩比值不得小于2。特殊情况下支点至配重长度为3.4m,配重为IlOOKg时。配重矩二后坠力X支点至配重长度二NXb而(N=G+h)=(1100Kg+27Kg)×3.4=3832Kg=38.32kN.m前倾力矩=总载荷X前吊杆长度=WXa(W见总载荷计算)=11.37kN×1.7=17.153kN.mK=(NXb)÷(WXa)=38.32÷17.153=2.23>2符合GB19155-2003吊篮标准5.2.7要求:在正常工作状态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩比值不得小于2。五、吊篮受荷分析：吊篮自重Gl=5KN,后配重G2=10KN,前端最大设计承载力6.3KN,吊篮支座与楼面接触面A=4×0.32=0.36m2,配重与楼面接触面Im2o楼面配重处最大应力。尸10/1=10KNm2
