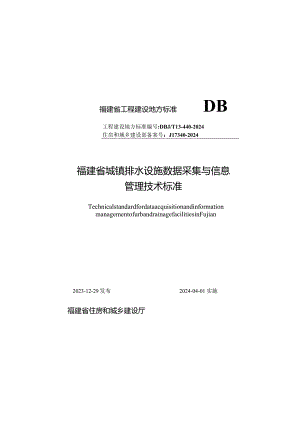

福建省工程建设地方标准DB工程建设地方标准编号:DBJ/T13-440-2024住房和城乡建设部备案号：J17340-2024福建省城镇排水设施数据采集与信息管理技术标准TechnicalstandardfordataacquisitionandinformationmanagementofurbandrainagefacilitiesinFujian2023-12-29发布2024-04-01实施福建省住房和城乡建设厅福建省工程建设地方标准福建省城镇排水设施数据采集与信息管理技术标准TechnicalstandardfordataacquisitionandinformationmanagementofurbandrainagefacilitiesinFujian工程建设地方标准编号：DBJ/T13-440-2024住房和城乡建设部备案号：J17340-2024主编单位：厦门市城市规划设计研究院有限公司厦门市规划数字技术研究中心南京市测绘勘察研究院股份有限公司批准部门：福建省住房和城乡建设厅实施日期：2024年4月1日2024年福州前言根据国家“十四五”城镇污水处理及资源化利用发展规划的要求，为规范相关数据的统一接入，指导各地开展排水设施的数据采集与信息管理工作，编制组经广泛调查研究，认真总结工程实践经验及相关科研成果，在国家现行相关标准和规范的基础上，制定本标准。本标准的主要技术内容是：1.总则；2.术语；3.基本规定；4.数据采集；5.数据录入；6.数据存储；7.数据更新；8.管理信息系统建设。本标准由福建省住房和城乡建设厅负责管理，由原门市城市规划设计研究院有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送福建省住房和城乡建设厅科技与设计处（地址：福州市北大路242号，邮编：350001）和厦门市城市规划设计研究院有限公司（地址：厘门市思明区体育路95/7号，邮编：361012）,以供今后修订时参考。本标准主编单位：厦门市城市规划设计研究院有限公司厦门市规划数字技术研究中心南京市测绘勘察研究院股份有限公司本标准参编单位：厦门市水务中心天津大学建筑学院厦门城建市政建设管理有限公司中国安能集团第二工程局有限公司安能集团二局电力建设发展（度门）有限公司安越环境科技股份有限公司本标准主要起草人：林中奇陈彪王宁鞠建荣范娟娟吴春波廖宝勇谢炜灿田健方燕旷小军钟伟平余林陈志诚张洪杰吴甜杨五一曾坚阮系鹏郭繁锦本标准主要审查人：程宏伟张建邓晓红谢小青林功波林大滨熊剑目次1总则12术语23基本规定34数据采集41.1 1一般规定41.2 已有数据收集41.3 现场探测51.4 监测和检测55数据录入71.1 一般规定71.2 编码规则71.3 要素分类81.4 地图图例101.5 数据标准化111.6 数据校核126数据存储146. 1一般规定146.1 数据库设计原则146.2 数据存储时间146.3 数据安全157数据更新167. 1一般规定167.1 更新频率167.2 质量检查168管理信息系统建设178. 1一般规定178.1 支撑功能188.2 应用系统188.3 基础资源198.4 信息共享19附录A城镇排水设施数据表21附录B城镇排水设施运行维护管理数据表说明62附录C数据存储类型说明63附录D城镇排水设施常见拓扑问题类型及处理方法65本标准用词说明66引用标准名录67附：条文说明68Contents1 GeneralProvisions12 TermsandSymbols23 BasicProvisions34 DataAcquisition44. 1GeneralProvisions45. 2ExistingDataCollection46. 3FieldDetection57. 4MonitoringandDetection55DataEntry75. 1GeneralProvisions75. 2CodingRules78. 3ElementClassification85.4ConventionalSign105. 5DataStandardization116. 6DataCheck126DataStorage147. IGeneralProvisions146. 2DatabaseDesignPrinciples147. 3DataStorageTime148. 4DataSecurity157DataUpdate167. 1GeneralProvisions167. 2UpdateFrequency169. 3QualityTesting168ConstructionOfManagementInformationSystem178. 1GeneralProvisions178. 2SupportingFunction188. 3ApplicationSystem188. 4BasicResources1910. 5InformationSharing19Appendix A DataSheetofUrbanDrainageFacilities21Appendix B DescriptionofOperation,MaintenanceandManagementDataSheetofUrbanDrainageFacilities62Appendix C DataStorageTypeDescription63Appendix D TypesofCommonTopologicalProblemsinUrbanDrainageFacilitiesandSolutions65DescriptionofWordsUsedinThisStandard661.istofReferenceStandards67Addition：ExplanationofProvisions691.0.1为科学、规范地开展城镇排水设施的数据采集与信息管理工作，提高城镇排水设施的规划、建设与管理水平，制定本标准。1.0.2本标准适用于省、市、县三级城市城镇排水设施监管和运营工作，乡镇可参照执行。1. 0.3城镇排水设施的数据采集与信息管理,除应符合本标准的规定外，尚应符合国家和福建省现行有关标准的规定。2术语2. 0.1城镇排水设施Urbandrainagefacilities城镇区域内排水工程中的管道、构筑物和设备等的统称。2. 0.2城镇排水设施数据dataofurbandrainagefacilities按照一定规则采集和组织的描述排水设施的空间数据、属性数据、运行维护管理数据的基础信息数据。2.0.3管理信息系统managementinformationsystem利用地理信息系统技术，为排水设施空间数据、属性数据和运行维护管理数据提供显示、编辑、查询和统计等功能的管理系统。2.0.4空间数据spatialdata表示地理实体的位置、形态、大小和分布特征以及几何类型的数据。2.0.5属性数据attributedata描述地理实体质量和数量特征的数据。2. 0.6运行维护管理数据OPeratiOnSandmaintenancemanagementdata指排水设施运行、维护管理过程中的检测信息、监测信息、养护信息等数据。2.0.7排水系统分区drainagesystemzoning由排水管渠相对独立汇集排放的区域。2.0.8标识码IdentifiCationcode在要素分类的基础上，用以对某一类数据中某个实体进行唯一标识的代码。3基本规定3.0.1城镇排水设施分为排水管网、排水设施和其他设施及要素。3.0.2城镇排水设施数据采集与信息管理包括数据采集、数据接入、数据传输、数据校核、数据存储、数据应用、数据更新和管理信息系统建设等工作。3.0.3城镇排水设施数据采集与信息管理应符合下列原则：1系统性原则：应以源头收集排水设施、排水管网及附属设施、污水处置设施、受纳水体等要素为整体，协调各分系统间的相互关系，建立完整的拓扑关系；2动态性原则：应定期更新与完善城镇排水设施数据库，保持数据的现势性，并应建立排水设施在线监测系统，实现动态监测与管理；3共享性原则：在数据采集与信息管理工作中应整合和利用现有数据资源，数据成果应通过离线拷贝、在线传输、接口访问等多种方式共享使用。4保密性原则：在数据采集与信息管理的各个环节都应有严格的安全和保密措施，确保数据安全、正常地运行和使用。3.0.4城镇排水设施数据的采集、录入、校核、存储、维护和信息管理应基于地理信息系统技术开展。3.0.5城镇排水设施数据的平面坐标系宜统一使用2000国家大地坐标系，经批准后可使用地方坐标系，但应建立与2000国家大地坐标系的联系。高程基准应使用1985国家高程基准，时间基准应使用北京时间、公元纪年。4数据采集4.1 一般规定4.1.1 城镇排水设施数据采集应包含下列工作内容：1收集已有的城镇排水设施的空间数据、属性数据和运行维护管理数据：2对于城镇排水设施数据缺失或已有数据不准确的区域进行现场探测；3对城镇排水设施要求必要的运维数据缺失的,应进行补充监测或检测。4.1.2 城镇排水设施数据的采集内容及要求应符合本标准附录A的规定。4.1.3 1.3利用城市基础地理信息数据进行空间定位与地形分析时，地形图比例尺宜采用1:500。4.1.4 1.4除特殊要求外，城镇排水设施运营单位应采用电子化档案方式存储运行维护管理数据，宜通过在线监测系统进行数据的采集与管理，并宜建立数据自动更新接口。4.1.5 宜按各排水设施的工况特点收集历史运行维护管理数据。4.2 已有数据收集4.2.1应收集城镇排水设施空间数据和属性数据，包括排水管网竣工验收档案、排水管网测绘数据、基础地理信息数据、设计文件、设备设施产品合格证及说明书和现有各信息系统数据库等已有资料。4.2.2应收集城镇排水设施运行维护管理数据，包括排水设施运行、维护管理过程中产生的检测信息、监测信息、养护信息等。4.2.3应建立针对收集数据的信息筛选和验证机制。4.3现场探测4. 3.1应按照行业标准城市地下管线探测技术规程CJJ61的有关规定制定现场探查方案。5. 3.2应按照行业标准城市测量规范CJJzT8的要求，进行控制测量。6. 3.3应按照行业标准城市地下管线探测技术规程CJJ61、福建省地方标准福建省城市地下管线探测及信息化技术规程DBJ/T13-204的要求，进行平面位置测量和高程测量。平面位置测量宜采用极坐标法，高程测量宜采用几何水准、光电测距三角高程方法、RTK图根测量法和RTK图根高程测量法。7. 3.4对未覆土的排水设施宜进行跟踪测量，对已覆土的排水设施宜采用探查测绘方法,对泵站等地上设施宜采用地形测绘方法。4.8. 5应按照行业标准城市地下管线探测技术规程CJJ61关于探查工作与测绘成果质量检验的相关规定，确保现场探测数据的精度满足质量控制要求。4.3.6应按照国家标准测绘成果质量检查与验收GB“24356相关规定对测绘成果进行检查验收与质量评定。4.4监测和检测4.4.1 宜对易涝点、沿河（湖）排放口、主干管检查井、支管接入主干管上游节点、泵站及调蓄设施进出水管等关键节点的液位、流量、水质进行在线监测及现场人工实测。4.4.2 4.2建立动态数据更新机制和短时预警预报功能。4.4.3 水质检测应按国家有关标准规定，由具有资质的第三方水质检测机构出具水质检测分析报告。4.4.4应对排水管道内部沉积、障碍物等功能性缺陷，破裂、变形等结构性缺陷进行检测，检测与评估应按行业标准城镇排水管道检测与评估技术规程CJJ181的规定执行。5数据录入5.1 一般规定5. 1.1数据的录入方式应包括数据库导入、管理信息系统页面填报、在线监测设备实时数据传输、数据接口接入等。6. 1.2应将收集的数据、现场探测数据和监测检测数据按标准格式录入。7. 1.3城镇排水设施应按统一规则设定唯一的标识码，确保编码唯一性。8. 1.4城镇排水设施数据类型应包括整型、长整型、字符型、数值型和时间型。9. 1.5城镇排水设施数据表存储结构设计应符合附录A的有关规定，可根据当地实际需求在附录A的基础上进行扩展。5.2编码规则5.2.1城镇排水设施标识码为层次码结构，由四层共十六位阿拉伯数字组成，代码结构详见图5.2.2。其中，第一层为“行政区域代码”，按现行国标准中华人民共和国行政区划代码GB/T2260的有关规定执行；第二层和第三层分别为设施“大类代码”和“小类代码”，应按本标准表5.3.2的规定执行；第四层为“流水号”，应从OOoOOl开始顺序编码。OOOOOODn111111111111I第四层流水号，第三层小类代码P第二层大类代码P第一层行政区划代码.图5.2.2设施标识码结构示意5.2.2城镇排水设施更新或维护后，原来设施的标识码应保持不变，新增设施按照行政区域内最大的流水号继续编码。在线监测点仪器设备的更新，其标识码应保持不变。5.2.3城镇排水设施废除后，其标识码应予以保留。5.2.4城镇排水设施的运行维护管理数据表应符合本标准附录表B的规定，数据标识码在其数据表中应是唯一的，并应按入库的先后顺序从小到大进行编码。5.3 要素分类5. 3.1城镇排水设施要素的几何类型，应符合表5.3.1的要求。表5.3.1城镇排水设施要素几何类型类型说明举例点各种点状要素，包括无向点、有向点检查井线各种线状要素，包括简单线、豆合线排水管面由闭合线构成的面状要素河流、湖泊5.3.2城镇排水设施按层次关系依次分为：大类、小类，各类设施分类、代码、几何类型及对应的数据表名称应符合表5.3.2的规定。表5.3.2城镇排水设施的分类代码及数据表说明大类代码大类名称小类代码小类名称几何类型数据表名称Ol排水系统分区01排水系统分区面PSSYSTEM02排水管网01检查井点PS_MANHOLE02排水管线PS_PIPE03排水渠线PS_CONDUIT04雨水口点PS_COMB05排放口点PS_OUTFALL06其他节点点PS_NODE03排水设施Ol排水泵站面PS_PUMPSTATION02截流设施点Psjnterception03调蓄设施点PS-RETENTION04溢流堰点PS_WEIR05闸门点PS_GATE06阀门点PS_VALVE11其他设施及要素Ol易涝区面PS_FLOOD02河道线PS_RIVER03湖泊面PS-LAKE04河段面PS_RIVERSEGMENT05暗涵线PS.CULVERT06排水户点/面PS_DISCHARGER07污水处理厂面PS_WWTP08监测点点PS-MONITOR09检测信息点点PSj)ETECT5.4 地图图例5.4.1排水管网、排水设施和其它设施及要素数据按照介质分为雨水、污水、合流和其他，设施的颜色、图示符号分别应符合表54.1-1、表5.4.1-2的有关规定。表54皿排水系统分区、排水管网和排水设施颜色图例类别几何类型颜色名称RGB雨水点/线/面浅蓝0,191,255污水点/线7®棕127,0,0合流点/线湎浅棕204,153,0其他点/线三灰色192.192.192表541-2排水系统分区、排水管网和排水设施图示符号要素名称图示符号图上大小(mm)1:500I1:1000排水系统分区口-检杳井2.0排水管>>-排水渠J-雨水口T112.0X1.0排放口<2.0其他节点O1.0排水泵站2.0X1.5截流设施2.0X2.0调蓄设施2.0X2.0溢流堰2.0闸门2.OX2.O阀门1.5+2.05.4.2其他设施及要素的颜色、图示符号应符合表542的有关规定。表542其他设施及要素颜色、图示符号要索名称图示符号颜色(RGB)图上大小(mm)说明1:5001:1000易涝区I!180,215,158-填充38,115.0-河道0,174,239-湖泊171,225,250-填充0.174.239-河段曰190,232.255-填充0.174.239-暗涵115,255,223-排水户i255,0,2552.0-污水处理165,82,02.0X2.0-监测点0.0.2552.0-检测信息点127,0.952.05.5数据标准化5.5.1入库数据应按照5.2的标识码编码规则进行编码。5.5.2同一设施不同来源的数据应进行空间数据和属性数据一致性比对，并验证。5.5.3当录入数据的平面坐标和高程基准不符合本标准规定时，应进行相应的转换或校正。5.5.4对按本标准第4.2节规定收集的数据内容，如数据格式与数据采集标准（附录A）不一致，应进行格式转换，对于包含空间信息的图片，应以已有地形图为基准进行地理配准，人工绘制要素并提取属性信息。5.5.5对按本标准第4.2节规定收集的数据和按本标准4.3节规定现场探查的数据，应建立数据项的映射关系，导入数据库中相应的数据表。5.6数据校核5.6.1数据录入前，应对数据完整性、异常值、拓扑关系进行校核。5.6.2数据校核的方式应包括人工校核和系统自动检查，宜优先采用系统自动检查。5.6.3数据的完整性检查应包括下列内容：1应检查数据表中的各项数据填写是否完整,并应补充缺失数据内容；2应对管网、排水泵站、截流设施、调蓄设施、闸阀等重要设施的信息与当地排水管理部门掌握的情况一致性进行核查；3应定期对新增的各类数据表的完整性进行复查。5.6.4数据的异常值检查应包括下列内容：1应根据设施的上下游关系即相对空间位置,对各类设施的空间数据和属性数据的合理性进行校核；2应根据当地排水设施的建设情况,确定设施的尺寸、高程、埋深等数值型数据的上下限范围，对超出上下限范围的数据进行校核；3对于发现的异常值，应进行甄别处理。对通过人工经验不能确认的，应重新进行现场勘查；对因不可抗力因素无法进行现场勘查的，应通过相关资料佐证或上下游分析等方法进行判别：4仪表的检测数据值应进行检出限判断。5.6.5数据的拓扑关系检查应包括下列内容：1应按本标准附录D的规定对常见拓扑问题进行检查，通过现场勘查、人工经验判断等方式对发现的问题进行核实与处理，并应对拓扑关系进行全面验证；2应核查排水管渠的起止编码是否包含在对应设施类型的属性表中；对排放口、泵站等关键点进行上下游分析，核查其上下游的节点、管线是否连通；3应核查排水口的受纳水体编号是否包含在河道、湖泊等受纳水体的数据表中；应对河道桩号点进行上游分析，核查其上游河道与排放口是否连通；4应基于排水设施数据库建立排水数学模型，进行模拟验算与数据核查。6数据存储6.1 一般规定6.1.1 在各市、县应建立统一的城镇排水设施数据库，对采集的数据进行集中管理与维护。6.1. 2应建立完整的排水设施拓扑关系。6.1.3通过在线采集实时传输的城镇排水设施运行维护管理数据，应直接将数据存储至数据存储设备的数据库中，保证数据的实时性。6. 1.4通过离线采集的城镇排水设施运行维护管理数据，应定期存储至数据库，周期不应大于7天。6.1.5应建立城镇排水设施数据的质量控制和数据校核机制，数据应真实反映城镇排水设施的现状。6.2 数据库设计原则6. 2.1城镇排水设施数据库设计应遵循结构可扩充性、拓扑可维护性、数据完整性、空间与属性关联性、空间数据多源性和数据安全性等原则，并应采用地理信息系统技术。7. 2.2城镇排水设施数据库应根据数据使用权限提供信息共享接口。6.3 数据存储时间6.3.1 城镇排水设施的空间数据和属性数据应永久保留，并保留更新前的历史信息。6.3.2城镇排水设施运行维护管理数据应至少保留五年，对于关键数据宜永久保留。6.4数据安全1. 4.1数据安全应符合现行国家标准信息安全技术网络安全等级保护基本要求GB/T22239的相关规定。6. 4.2数据库应具备用户安全访问控制机制，包括权限管理、用户身份认证、口令准入（密码技术），以及防病毒部署、操作日志和日志审计等。7. 4.3应能实现定期自动备份数据库，备份的数据应异服务器、异地存放，并需要加密保护。7数据更新7.1 一般规定7.1.1 对城镇排水设施数据库应建立动态更新机制，及时存储新建、改建或变化的排水设施数据。7.1.2 城镇排水设施数据更新入库前，应按本标准第5.5节规定进行数据标准化处理。7.2更新频率7.2.1城镇排水设施数据应定期进行更新，其中重点区域或重要的排水设施数据应实时进行数据更新，非重点区域数据更新的周期不宜超过六个月。7.2.2对通过在线采集实时传输的排水设施运行维护管理数据，应实时进行数据更新。7.3质量检查7.3.1 更新的城镇排水设施数据应在检查后及时与原有数据进行整合。7.3.2 应对整合后的数据按本标准第5.5节规定进行数据完整性、异常值、拓扑关系检查。7.3.3 检查出的问题应时反馈至数据提供方进行校核、整改。8管理信息系统建设8.1一般规定8.Ll城镇排水设施采集的数据应建立管理信息系统。8.1.2管理信息系统总体架构由基础层、数据层、支撑层和应用层构成，其中基础层应包括系统运行所必需的软硬件、网络、存储和安全等资源；数据层应包括基础地理信息库、排水设施库和其他相关数据库；支撑层应具备数据管理、数据应用、数据服务和运维管理等功能；应用层包括“一张图”展示、排水设施排查、监测及溯源等多种应用子系统。图8.1.2管理信息系统总体架构图8.1.3应配备管理信息系统专职的管理人员。1.1.1 1.4应制定管理信息系统运行的操作规程，包括操作流程、日常维护、安全管理、维护检修制度、故障处理等内容。8.1.5 管理信息系统的维护、升级应有完整的记录。8.1.6 管理信息系统应采用主流技术进行架构设计。8.1.7信息系统的安全等级保护应符合现行国家标准信息安全技术信息系统安全等级保护基本要求GB/T22239的相关规定。8.1.8排水主管部门应与排水设施维护单位数据共享。8.2 支撑功能8. 2.1数据管理的基本功能应包括图库管理、数据输入、数据检查、数据更新、数据备份与恢复、历史数据管理、数据输出、元数据管理等。9. 2.2数据应用的基本功能应包括设施查询、设施统计、空间分析、图形浏览、辅助工具等。10. 2.3数据服务应提供设施数据查询、数据浏览、分发下载等基本功能。运维管理的基本功能应包括用户管理、权限分配、日志管理、系统配置等。11. 2.4可根据各地需要扩展排水管网二、三维模拟、规划建设、排水防涝、动态监测、设施维护管理、设施巡查、综合调度、水力与水质模型分析等功能。8.3 应用系统8. 3.1“一张图”展示子系统主要实现排水设施的实时监测、检测成果、巡检管理、工程管理、统计分析等汇总展示，应包括综合展示、查询、统计、分析等功能。9. 3.2排水设施溯源排查子系统主要实现对溯源排查工作成果的信息化管理，实现混接点、管道检测等排查数据和文档资料的分析、展示，为排水设施运行现状评估提供支撑，应包括排查成果的校验、入库和管理等功能。8.3.3排水设施监测分析子系统主要实现监测和检测等数据的统一管理和分析，为排水设施的监督管理提供支撑，应包括监测数据展示、监测设备管理、数据查询、预警分析、统计分析等功能模块。8.3.4排放口监管子系统主要实现对排放口运行状态的实时感知、告警和处置等管理，为排放口的全过程监管提供支撑，应包括监测、视频监控、告警、统计分析等功能。8.3.5辅助决策子系统主要通过模型模拟和综合分析实现排水系统分区的总体评估，为排水设施的规划设计、建设管理和运行维护等提供决策支持，应包括动态建模、模拟分析、辅助决策等功能。8.4基础资源8.4.1应统筹考虑管理信息系统的硬件资源,合理规划服务器数量，存储容量规划应综合考虑数据现状和增长的趋势。8.4.2软件资源应包括操作系统、数据库管理系统、中间件、地理信息系统等基础软件。8.4.3网络资源应根据国家规定的信息系统安全等级保护和分级保护要求划分不同的网络区域，包括政务内网、政务外网和互联网等。建立可靠的数据传输，确保数据安全、完整和可用。8.4.4应加强信息安全保障工作，建立安全保障体系，包括网络安全、系统安全、应用安全和数据安全等内容。8.5信息共享8.5.1应用于通过标准的WebSerViCe接口服务统一提供数据共享及业务交互场景，数据交互符合XML元语言标准。8.5.2应支持二次开发接口功能，同时具备数据推送至各级数据汇聚共享平台功能，满足管理信息系统的开放性。8.5.3应对接口服务的稳定性、访问量及访问流量进行监控并保留记录，保障服务的安全运行。附录A城镇排水设施数据表城镇排水设施数据采集内容及格式应符合本附录A的规定,数据表中的字段类型及长度说明详见附录Co表Aol排水系统分区数据表序号中文字段名英文字段名数据类型说明约束条件1排水系统分区标识码SystemIDC(l6)唯一编码M2系统名称NameC(100)排水系统的名称M3系统类型SystemeTypcII-雨水;2-污水；3-合流4-其他M4汇水面积ServiceAreaD(IO,2)排水系统的覆盖总面积，平位：公顷M5服务人口数SeivicePopuIationL排水系统的服务人口数O6径流系数RunofCCoefTD(3,2)排水系统的径流系数O7设计重现期Design_RTPI排水系统的设计重现期，单位：年O8记录建立单位Est_UnitC(30)创建该条记录的负责单位M9数据维护单位Org_UnitC(30)数据维护更新的负责单位MIO平面坐标系CrSystemC(30)数据采用的平面坐标系MIl高程基准ElevSystemC(30)数据采用的高程基准M12排水体制说明DrainSysiemC(200)补充说明该排水系统的现状O13记录建立日期Est-DateT格式：yyyy-MMdd,记录创建的日期M14最后修改日期UPdate_DateT格式：yyyy-MMdd,最后一次修改的日期M15备注RemarkC(I)相关事项说明O注：约束条件：M（必填）,0（选填），卜同。表A0.2检查井数据表序号中文字段名英文字段名数据类型说明约束条件1检查井标识码ManholelDC(16)唯一编码M2将小东统Z）区标识码SystemIDCd6)唯嗡码M3坐标XX-CrD(1I3)M4坐标YY-CrD(l3)珏主帝小伯愣的fill而就M5地面高程Surface-ElevD(7,3)程，单位：米M6检食升开深DeplhD(6.3)检食并深度，甲位：不I-雨水-污水.介流.M7检查并类别Manhole_Category14.其他M8检查井类型ManhOIe_TypeII-拉食井：2-接尸井：3-闸阀井；4-溢流井；5-倒虹井；&透气井：7-井；8-检测井；9-拍门井；IQ截流井：Il-跌水井；12-色它为9检杳井形式Manhole_StyleI1-,庙；2-.班克：3-二通转4三通;5-四通;6-五通；7-五通以上M10数据来源Data-SourceI1现才抹汉I;2-J.:3-设计图:4-人工估计；5-其他M11附属物描述Addi_FacC(l)对芥内的防坠网、梯于、力能板等附属物进行描述，如井内为空，填写“无”屎M12所在道路名称Road-NameC(30)设施所在道路名称M13检杳井材质ChanibecMateriaIC(IO)I-水泥：2-砖混；3-塑料O14检查井盖材质COV-MalcrialI-¼kLIWva:2J不空瞥铁;3-水泥混凝土：4-再生树脂;5-聚合物：&其他M15井盖形状Cov-ShapeI2-.用心；J-矩形；4-其它M序号中文字段名英文字段名数据类型说明约束条件16井盖尺寸1CovJDimenlD(5,3)井盖为圆形时填写直径，井盖为三角形时填写边长1,井盖为矩形时填写长边，单位：米M17井盖尺寸2Cov-Dimen2D(5,3)井盖为三角形时填写边长2,井盖为矩形时填写短边，单位：米O18井盖尺寸3Cov_Dimen3D(53)井盖形状为三角形时填写边长3,单位：米O19井盖厚度COVJThicknessD(5,3)井盖厚度，单位：米O20井室类型ChambCr_TypcC(20)井室的类型说明O21井室长度Chamber_LengthD(5,3)单位：米O22井室宽度ChambejWidthD(5,3)第位:米O23井室高度Chamber-HeighlD(6,3)单位：米O24井筒高度WellboreeHeightIX6,3)单位：米O25探测时水深SUrVey_WaterDcplhD(6.3)现场探测时，检查井水深，单位：米O26探测时泥深SUrVey_SediDepthD(6,3)现场探测时，检查井底部淤积物的深度。单位米O27井底形式Bottom-StyleIl平底;2-流槽：3落底4-其它M28检查井等级JUnJClasSII-主井（主管上的井）2-附井（接户井：过渡井）:3.其他M29设施状态StatusII-完整；2-损坏；3-未启用；4待废;5-己废；6-其他M30建设年代ConstruciioneAgeT格式：yyyy-MM-ddO31建设单位Consiruciion_UnitC(50)建设单位的名称O32权属於位Ownership-UnilC(50)产权单位的名称O33侦报单位RepOrt_UnitC(30)数据填报单位M序号中文字段名英文字段名数据类型说明约束条件34防坠形式AntifaILStyIeII-防坠网;2-防坠栏杆:3-防坠井盖;4-防坠隔板：5-无防坠措施：6-其他M35检查井编号ManholeCodcC(40)检查井编号M36是否混接HybJunctionIO-否；I-是M37连通状况ConnectedI0否：1是M38混接流量HybJUn_FlowEX73)混接流强描述，单位：立方米/时O39混接水质HybJun-QualiiyII-清澈:2-混浊：3喇激气体：4-黑臭水体O40混接等级HybJUn_GradeI【一级：2»二级：3-三级4四级O注1：检查井编号规则：污水处理厂编号-路名或地名-排水管/集代码-排水管/集编号-流水号，如：7-翔安大道-P-I-1.若检查井为雨水直排水体，“污水处理厂编号”填“Y”,如：Y-翔安大道-C-2（翔安大道上第2根雨水渠的第1个检查井。注2：污水处理厂编号由各地市根据实际情况自行确定。注3：排水管/渠代码：P（排水管），C（排水渠），下同。表A.0.3排水管数据表序号中文字段名英文字段名数据类型说明约束条件1排水管标识码PipcIDC(I6)唯一编码M2排水管编号PipeCodcC(40)排水管编号M3排水系统分区标识码SystemIDCd6)唯一编码M4管道类别PiPe-CaicgoryII-雨水：2-污水；3-合流4其他M5起点编码InUneIDC(l6)对应起点类型标识码（排水户、雨水口、检查井、其他节点、排水泉站、截流设施、调蓄设施、溢流堰、闸门、阀门等）M序号中文字段名英文字段名数据类型说明约束条件6终点编码OutJuncIDC(l6)对应终点类型的标识码（雨水口、检杳井、排放口、其他节点、持水泵站、截流设施、调蓄设施、溢流堰、闸门、阀门、污水处理厂等）
